Efficacité énergétique	Classe D haute efficacité
Installation	Compact et facile à installer
Alimentation	Alimentation régulée robuste
Technologie	Technologie de découpage avancée
Interférences	Filtrage AM/FM intégré
Entrées	Entrée RCA directe
Sorties	Sorties haut-parleur et subwoofer
Contrôle	Contrôle de gain audio et basses inclus
Protection	Protection contre court-circuit et surchauffe
Qualité audio	Vérification de la qualité audio par contrôle
Dimensions	Non précisé
Poids	Non précisé
Commande à distance	Contrôle subwoofer à distance inclus
Compatibilité	Compatible avec divers haut-parleurs
Garantie	Non précisé

FOIRE AUX QUESTIONS - SD600.1 PHOENIX GOLD

Comment puis-je installer le PHOENIX GOLD SD600.1 dans ma voiture ?

Pour installer le PHOENIX GOLD SD600.1, commencez par déconnecter la batterie de votre véhicule. Ensuite, connectez les câbles d'alimentation, de terre et de haut-parleur selon le schéma de câblage fourni dans le manuel d'utilisation. Assurez-vous que toutes les connexions sont sécurisées avant de rebrancher la batterie.

Que faire si le récepteur ne s'allume pas ?

Vérifiez d'abord que la batterie du véhicule est chargée et en bon état. Assurez-vous que les câbles d'alimentation et de terre sont correctement connectés. Si tout semble en ordre et que le récepteur ne s'allume toujours pas, il peut être nécessaire de vérifier le fusible.

Comment régler les niveaux de gain sur le PHOENIX GOLD SD600.1 ?

Pour régler les niveaux de gain, utilisez le bouton de gain situé sur le récepteur. Commencez par le régler à un niveau bas, puis augmentez progressivement le gain jusqu'à obtenir le niveau sonore désiré sans distorsion.

Le son est faible, que puis-je faire ?

Vérifiez d'abord les connexions des haut-parleurs pour vous assurer qu'elles sont sécurisées. Ensuite, examinez les réglages de volume et de gain. Si le problème persiste, essayez de tester le récepteur avec d'autres haut-parleurs pour déterminer si le problème vient des haut-parleurs ou du récepteur.

Comment effectuer un reset du PHOENIX GOLD SD600.1 ?

Pour effectuer un reset, déconnectez l'alimentation du récepteur pendant environ 10 secondes, puis reconnectez-la. Cela réinitialisera le récepteur aux paramètres d'usine.

Le récepteur chauffe-t-il pendant l'utilisation ?

Il est normal que le récepteur chauffe légèrement pendant l'utilisation. Cependant, si vous constatez une surchauffe excessive, vérifiez l'emplacement du récepteur pour vous assurer qu'il est bien ventilé et qu'il n'est pas obstrué.

Comment connecter un appareil Bluetooth au PHOENIX GOLD SD600.1 ?

Pour connecter un appareil Bluetooth, activez le Bluetooth sur votre appareil mobile et recherchez le PHOENIX GOLD SD600.1 dans la liste des appareils disponibles. Sélectionnez-le pour établir la connexion.

Que faire si le son est distordu ?

La distorsion du son peut être causée par un niveau de gain trop élevé. Réduisez le gain et le volume pour voir si cela améliore la qualité sonore. Vérifiez également les câbles des haut-parleurs pour vous assurer qu'ils ne sont pas endommagés.

Quelle est la garantie du PHOENIX GOLD SD600.1 ?

Le PHOENIX GOLD SD600.1 est généralement couvert par une garantie limitée de 1 à 2 ans selon le revendeur. Vérifiez les détails spécifiques de la garantie auprès du vendeur ou sur le site officiel de PHOENIX GOLD.

MODE D'EMPLOI SD600.1 PHOENIX GOLD

• Topologie de classe D de gamme complète
• Petit format pour facilitier l'installation
• Filtres croisés salle-haut et salle-bas
• Alimentation électric robuste non réglementée
• Technologie de composant monté en surface
• Filtrage de l'alimentation électrique qui elimine l'interfERENCE AM/FM
• Amplificateurs à couplage RC montés sur des panneaux
  Terminaux d'alimentation et de haut-parleurs à insertion directe
• Verification du contrôle de la qualite de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
• Niveau de contrôle de passage-bas inclus (SD300.1/SD600.1/SD800.5)

SD300.1 SPECIFICATIONS

Réponse en fréquence: ± 1dB from 20Hz à 300Hz

Rapport signal/bruit: >90dB

Filtres passifs passage-bas: 18dB par Octave

Filtres passifs subsoniques: 12dB par Octave

Plage du filtre passif passage-bas: 30Hz à 250Hz

Plage du filtre passif subsonique: 10Hz à 55Hz

Amplification des basses à 45 Hz: 0 to +18dB

Gamm d'entree de niveau faible: 200 millivolts a 8 volts

Taux d'amortissement: Supérieur à 200

Puisssance RMS 14.4Vdc ≤ 1% THD

200x1@4ohm

300x1@2ohm

Puissance Dynamique 14.4Vdc >1% THD

300x1@4ohm

400x1@2ohm

Taille de fusible:

30 amp

calibre 8

Taille du fil d'alimentation/de masse:

7.24"L×6.93"W×2.0"H

Dimensions (Compend les pieds de montage):

Réponse en fréquence: ± 1dB from 20Hz à 300Hz

Rapport signal/bruit: >90dB

Filtres passifs salle-bas: 18dB par Octave

Filtres passifs subsoniques: 12dB par Octave

Plage du filtre passif passage-bas: 30Hz à 250Hz

Plage du filtre passif subsonique: 10Hz à 55Hz

Amplification des basses à 45 Hz: 0 to +18dB

Gamme d'entree de niveau faible: 200 millivolts a 8 volts

Taux d'amortissement: Supérieur à 200

Puisance RMS 14.4Vdc ≤ 1% THD

400x1@2ohm

600x1@1ohm

Puisssance Dynamique 14.4Vdc >1% THD

600× 1口2 ohm

800x1@1ohm

Taille de fusible: 60 amp

Taille du fil d'alimentation/de masse:

Dimensions (Compend les pieds de montage):

calibre 4

10.0" L x 6.93"W x 2.0"H

Réponse en fréquence: ±1dB de 20Hz à 20kHz

Rapport signal/bruit: >100dB

Filtres passifs salle-haut et salle-bas: 12dB par Octave

Plage du filtre passif passage-bas: 40Hz à 400Hz

Plage du filtré passif passer-haut

Amplification des basses à 45:

Gamm d'entree de niveau faible:

Charge minimale recommandée:

Efficacite type:

Taux d'amortissement:

40Hz à 400Hz

0à+18dB

200 millivolts à 8 volts

4 ohms en derivation ou 2 ohms en stereo

70%

Supérieur à 200

Puissance RMS 14.4Vdc ≤1% THD

75x4@4ohm Stereo

125 x 4 @ 2 ohm Stereo

Puisssance Dynamique 14.4Vdc >1% THD

90x4@4ohm Stereo

150 x 4 @ 2 ohm Stereo

Taille du fil d'alimentation/de masse:

calibre 8

Dimensions (Compend les pieds de montage):

Réponse en fréquence: ±1dB de 20Hz à 20kHz

Rapport signal/bruit: >100dB

Filtres passifs salle-haut

12dB par Octave

18dB par Octave

Filtres passifs salle-bas:

Plage du filtre passif passage-bas: 15Hz a 250Hz

Plaque du filtré passif salle-haut: 30Hz à 300Hz

Amplification des basses à 45:

0a+18dB

Gamage d'entree de niveau faible:

200 millivolts a 8 volts

Puissance Dynamique 14.4Vdc >1% THD

et

200x1@4ohm

300x1@2ohm

Taille du fusible:

90x4@4ohm Stereo

150 x 4 @ 2 ohm Stereo

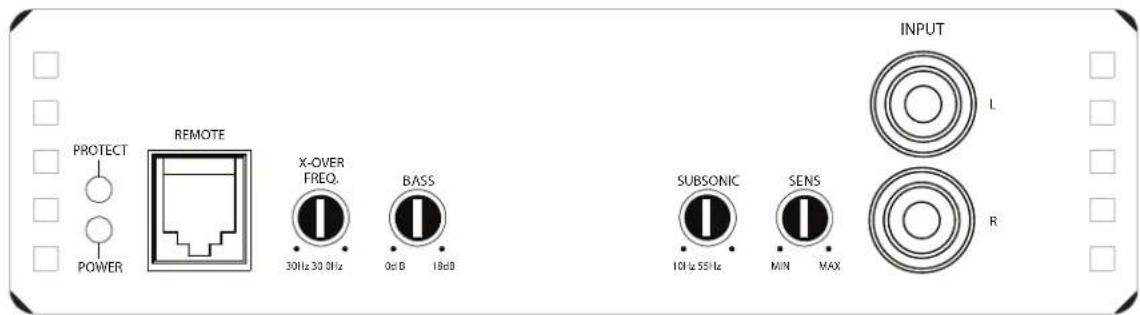

Reliez les cables de signal préampli de l'unité principale sur ces bornes.

FREQUENCE DU FILTR PASSIF PASSE-BAS

Contrôle le point de filtré passée-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE A DISTANCE DU Niveau DES BASSES

Ce port sert a connecter la telecommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de controler le niveau du signal du contrôle pas-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FREQUENCY DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de filtré passer-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrémement basses.

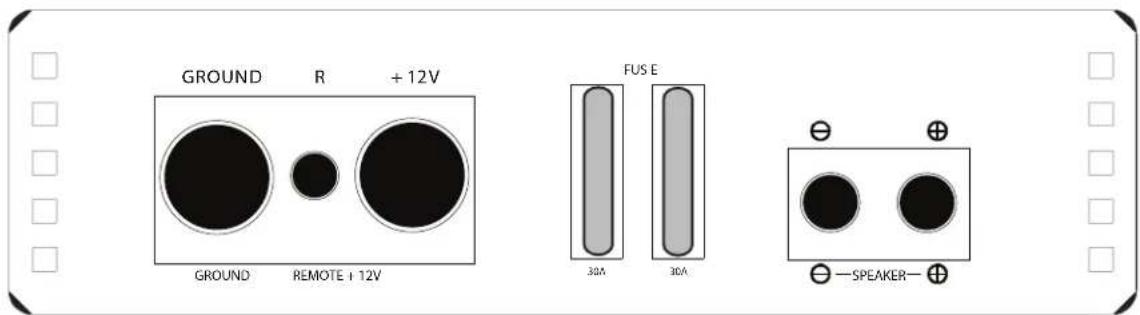

12V+

Doit etre relié à la borne positiveprotégée par fusible (+12V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

BORNE TELÉCOMMANDE

Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de I'unité principale ou de I'allumage.

MASSE

Doit etre relié à la borne négative de la batterie de la voiture ou boulonne sur un element propre et non peint du chassis du vehicule.

Sert a relier l'amplificateur aux haut-parleurs. SD600.1 l'impedance minimale est de 1 ohm. SD300.1 l'impedance minimale est de 2 ohm.

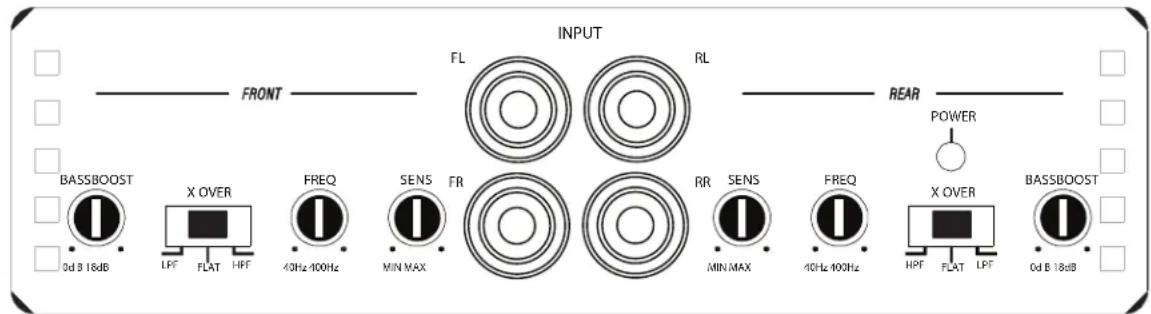

AVANT ET ARRIERE D'ENTREES

Connectez préampli cables de signal de l'unité centrale à ces entrées. La façade arrête et les invariants doivent être utilisés, si ce n'est que l'entrée avant est utilisé alors les sorties haut-parleur arrirée n'aura pas de signal de sortie.

FREQUENCY DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtré pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d' amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT: Croise est eteint.

HP:L'haute passecroise est sur.

LP:Le nivea bas passecroise est sur.

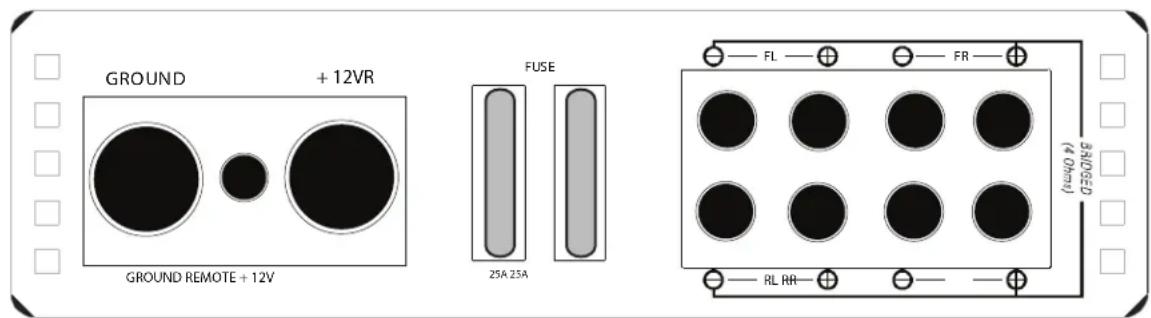

12V+

Doit etre relié à la borne positiveprotégée par fusible (+12V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

SORTIES ENCEINTES

Utilise pour connecter l'amplificateur aux enceintes. SD800.5 impedance minimale est de 4 ohms ponte ou stereo 2 ohms.

BORNE TELÉCOMMANDE

Doit etre relié à la borne +12 V commutée,généralement un fil d'amorçage sortant de I'unité principale ou de I'allumage.

MASSE

Doit etre relié à la borne négative de la batterie de la voiture ou boulonne sur un element propre et non peint du chassis du vehicule.

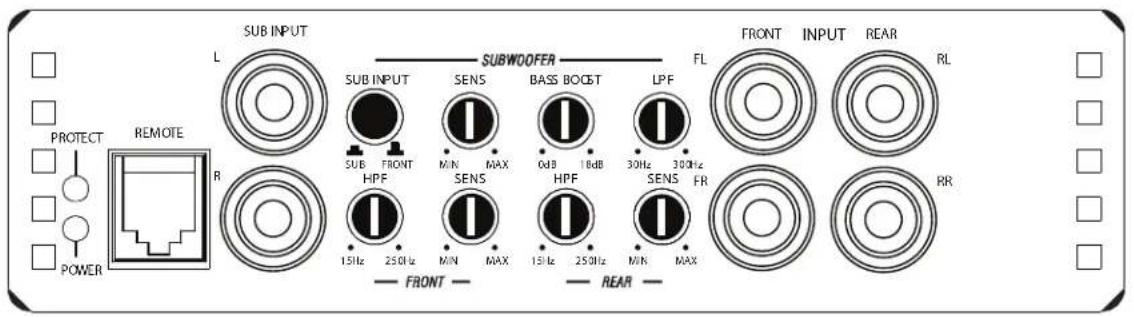

SD800.5

5 CHANNEL POWER AMPLIFIER

AVANT ET ARRIERE D'ENTREES

Connectez préampli cables de signal de l'unité centrale à ces entrées. La façade arrirée et les intrants doivent être utilisés, si ce n'est que l'entree avant est utilisé alors les sorties haut-parleur arrirée n'aura pas de signal de sortie.

FREQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtré pour les sorties du haut-parleur.

COMMANDE A DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtré passé-bas.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

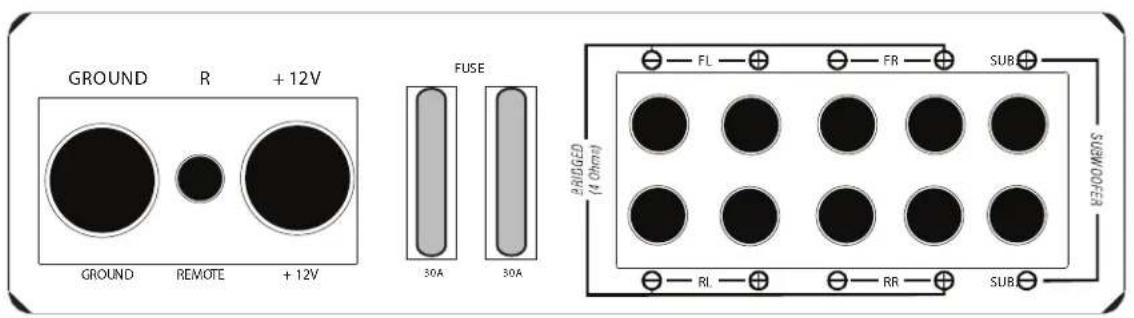

12V+

Doit etre reli a lborne positive protegee par fusible (+12) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

BORNE TELÉCOMMANDE

Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit etre relié à la borne négative de la batterie de la voiture ou boulonne sur un element propre et non peint du chassis du vehicule.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. SD800.5 impédance minimale est de 2 ohms.

SYSTEME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Reglez les commandes de sensibilité de l'entrée de l' amplificateur sur leurs positions minimales (entierement dans le sens inverse des aiguilles d'une montre).
3. Reglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80Hz est généralement un bon point de départ pour le passage-haut et le passage-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalementMLS
5. Si vous utilisez une télécommande de niveau Remote, reglez-la au maximum (entierement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume régle au minimum.
7. Contrôlez visuellement que l'amplificateur s'est mis sous tension en vérifiant que le LED d'alimentation.
8. Verifiez l'etat de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.
10. Reglez la commande du volume de l'unité principale pour obtenir une sortie sans distortion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.
11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Repetez les réglages de la niveau pour tous les autres amplificateurs.

13. Réduise le volume de l'unité principale à un niveau comfortable.

14. Ecoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est régèle sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaisseé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idède de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.
    Remarque: Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la vente 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.
15. Reglez les fréquences du filtre passif pour atteindre laffective adequation possible pour chaque ensemble de haut-parleurs.
16. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.

Remarque: Utilisez ces commandes avec moderation. Chaque amplification de 3 dB nécessite le double de la puissance à 45Hz . Si vous système de caisson d'extrémes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphased, une fuite au niveau du boitier du caisson d'extrémes graves ou une taille de boitier incorrecte.

1. Une fois tous les niveaux régés correctement, le système atteindre une sortie globale maximale sans distorsion au volume régé à l'étépe 10.

DEPANNAGE

SURTENSION ATTENTION - Si la tension est supérieure à 14,4 V à travers le +12 V et la borne de terre cette provoquera l' amplificateur d'aller dans la protection. Le résultat n'est pas sortie audioit d'un ou plusieurs canaux. La tension doit entre 11,5 a 14,4 pour l' amplificateur de fonctionner correctement.

Pas de courant: Vérifiez le voltage de l'amplificateur avec un volmtitre, B+ et R (avec l'unité principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Vérifiez le fusible de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à autre, les bris n'étant pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir cette distributeur Phoenix Gold. Sil n'y a pas de court circuit, remplacez le fusible.

Du courant mais pas de son: Allumrez l'amplificateur et vérifie tous les cables de signaux d'entrie et de sortie et toutes les connexions électriques. Verifié les haut-parleurs avec un voltmètre pour un court-circuit ou en les connectant à une autre source audio. Àprouvés vous être assured que tout est correct, allumrez de nouveau l'amplificateur.

Puisssion sans le son et le VOYANT DEL PROTECT allumé: Le VOYANT rouge PROTECT sallumé lorsqu'ellampicatur s'arreter para la protection thermique ou contre les sortensions.

Une haute température de fonctionnement interne de l' amplificateur va déchéancer le arrêt thermique: après un refroidissement d'environ 5^ , l' amplificateur redémarre. Un court-circuit du haut-paître ou le fonctionnement avec une impédance exceptionnelle faible déchéanceront l' arrêt: rédémarrer le terminal R de l' amplificateur pour restrauer l'opération. Vérifier les court-circuits ou les dommages des haut-paître ou des systèmes de repartiteurs si des arrats se produsient.

Pas de son d'un côte: Vérifie le contrôle de balance dans l'unité principale. Vérifie les connexions du haut-parleur Vérifie la connexion du signal d'entree.

Trés faible débit; Verifie le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entre la amplificateur.

Arrêtés fréquents de l'amplificateur avec récuption automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute temperature interieure constante. Une haute température de fonctionnement peut être provoquée par une insuffisance de la ventilation: voir la section POSITION / MONTAGE de ce manuel pour des consels sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résultat également du fonctionnement de l'amplificateur sous une impédance anormalement baisse au niveau de la

charge des haut-parleurs: Phoenix Gold recommende des impédances de charge minimale de 2 ohms stéreo ou 4 ohms pont. Verifie aussi les haut-parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enfin, l'arret thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assuissant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" - l'indicateur de courant s'estiné de façon répetée lorsque le système audio est allume: Vérifiez la connexion de l'ampli à la pile. Vérifiez le voltage de la pile. Si le voltage est bas, rechargez la pule ou remplacez-la. Vérifiez toutes les connexions de masse.
