Monitor SUB 10 - Caisson de basses Paradigm - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Subwoofer
Connexion	Sans fil / PBK Ready
Design	Éco-conception
Qualité sonore	Haute définition
Puissance	Non précisé
Réponse en fréquence	Non précisé
Impédance	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Alimentation	Non précisé
Compatibilité	Home cinéma et musique
Garantie	Non précisé
Fabricant	Non précisé
Utilisation recommandée	Audio haute performance
Technologie	Recherche et développement avancés

FOIRE AUX QUESTIONS - Monitor SUB 10 Paradigm

Pourquoi mon caisson de basses Paradigm Monitor SUB 10 ne s'allume-t-il pas ?

Vérifiez que le caisson est correctement branché à une prise secteur fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est sur 'ON'.

Comment puis-je ajuster le niveau des basses sur mon caisson de basses ?

Utilisez le bouton de réglage du niveau des basses situé à l'arrière du caisson. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le niveau des basses.

Mon caisson de basses produit un bruit de grésillement. Que faire ?

Vérifiez que les câbles audio sont correctement connectés et ne sont pas endommagés. Essayez également de changer de prise électrique pour éliminer d'éventuelles interférences.

Le caisson de basses ne se synchronise pas avec mon système audio. Que faire ?

Assurez-vous que le caisson est correctement connecté à votre récepteur ou ampli. Vérifiez également les paramètres de sortie du récepteur pour vous assurer qu'ils sont configurés pour utiliser un caisson de basses.

Comment puis-je savoir si le caisson de basses fonctionne correctement ?

Pour tester le caisson, jouez une piste musicale avec des basses profondes et écoutez attentivement. Si vous ressentez des vibrations et que le son est clair, le caisson fonctionne correctement.

Le caisson de basses vibre trop ou fait des bruits indésirables. Que faire ?

Vérifiez que le caisson est placé sur une surface stable et plane. Évitez de le placer dans des coins ou près de murs, car cela peut causer des résonances indésirables.

Quel type de câbles dois-je utiliser pour connecter mon caisson de basses ?

Utilisez des câbles RCA de bonne qualité pour la connexion entre le caisson et votre récepteur ou amplificateur. Assurez-vous que les câbles sont bien isolés pour éviter les interférences.

Puis-je utiliser le caisson de basses avec un téléviseur ?

Oui, vous pouvez connecter le caisson de basses à votre téléviseur si celui-ci dispose d'une sortie audio appropriée (comme une sortie RCA ou une sortie subwoofer).

Quelle est la meilleure position pour mon caisson de basses dans la pièce ?

Pour un son optimal, placez le caisson de basses dans un endroit où il peut diffuser les basses librement, idéalement près d'un mur ou d'un coin, mais pas trop près pour éviter une résonance excessive.

Comment effectuer un reset du caisson de basses ?

Débranchez le caisson de l'alimentation, attendez environ 30 secondes, puis rebranchez-le. Cela effectuera un reset du système.

MODE D'EMPLOI Monitor SUB 10 Paradigm

Félicitations! Nous vous remercions d'avoir choisi les caissons de sous-graves Paradigm. Vous allez entendre la différence que conférant ces caissons de sous-graves de haute performance à votre système audio ou de cinéma maison. Ces enceintes sont le produit d'innombrables heures de recherche et de développement approfondis et vous fourniront un son haut de gamme de qualité supérieure pendant de nombreuses années.

Pour profiter pleinement de leur excellence sonore, il importe d'apporter un soin particulier à leur installation et leur utilisation. Veuillez lore le present manuel et suivre toutes les instructions. Pour toute autre question, contactez un revendeur Paradigm© autorise ou consultez la page Questions-Réponses de notre site internet au www.paradigm.com.

TABLE DES MATIÈRES

Mesures de sécurité 2

Important consignes de sécurité 3

Positionnement et raccordement des caissons (illustrations). 4

Votre nouveau caisson de sous-graves. 5

Alimentation 5

Salle d'ecoute 5

Operation sans fil 5

Positionnement des caissons. 6

Raccordement des caissons. 7

Réglage fin 9

La DEL du panneau avant du caisson de sous-graves s'allume uniquement lorsqu'un signal est capte. En mode sans fil, une fois que le transmetteur PT-2 est branché et qu'il est en mode recherche, la synchronisation avec le caisson de sous-graves survient en 60 secondes. Lorsque le caisson de sous-graves capte le signal sans fil du PT-2, sa DEL s'allume automatiquement.

CAOINS DE SOUS GRAVES CONSUMME MOINS 1 WAT EN MODE VILLAGE

UTILISATION SUBSEQUENTE

Le caisson de sous-graves offre un mode d'économie d'énergie évolué. ÀpRES 20 minutes sans signal, le caisson passé en mode de faible énergie (c.-à-d.: voirle); à ce moment-là, la DEL bleue du panneau avant s'eteint. Quand un signal d'entrée est reçu (avec ou sans fil), le caisson de sous- graves se rallume automatiquement et la DEL devient bleue. La DEL commencera uniquement à clignoter si le caisson de sous-graves est intentionnellement resynchronisé avec un transmetteur PT-2 sans fil ou pendant la procédure d'optimisation avec le Paradigm Perfect Bass Kit (PBK).

Cet appareil contient un FCC ID : YZY-HT205 et IC ID : 9261A-HT205. Cet appareil est conforme à la partie 15 du règlement FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne peut pas causeur d'interfere nuisible, et (2) cet appareil doit accepter toute interfeere reque, y compris interfeere qui peut causeur un fonctionnement indesirable. Tous les changements ou toutes les modifications apportes a ce produit, sans l'approbation du fabricant, peuvent annuler le droit de l'utiliser au utilisier cet equipement.

Le fabricant n'est pas responsbale pour toute interferencr radiophonique ou televisuelle causee par les modifications non autorises de cet equipement.

DIRECTIVES EUROPEENNES SUR LE RECYCLAGE ET LE TRAITEMENT DES DECHETS

Dans le respect de la directive WEEE (Waste Electrical & Electronic Equipment) mise en place par les institutions Européennes à compter du 13 Août 2005, nous souhaitons vous informer que ce produit peut contenir des matières devant faire l'objet d'une procédure de recyclage ou de traitement approprié des déchets. Dans cette optique, Paradigm ℃ Electronics Inc (fabricant des enceintes Paradigm et des électroniques Anthem) avec ses Distributeurs agrees dans l'Union Européenne, ont mis en place une procédure de collecte et de retraitement gratuite. Pour en savoir davantage sur cette procédure veuillez contacter votre revendeur, ou notre Distributeur dans votre pays (vous en obtiendrez les coordonnées sur simple demande ou en consultant notre site internet www.paradigm.com).

Notez que seul le produit fini est concemed par cette directive et ses obligations. S'agissant de son emballage et de ses accessoires de transport nous you recommendans de les recycler selon les procedures mises en place par notre commune ou notre département.

MESURES DE SECURITÉ

LIRE ATTENTIVEMENT CETTE SECTION AVANT DE POURSUIVRE!

AVENTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR.

AVERTISSEMENT : POUR MINIMISER LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS OTER LE CAPOT (OU LE PANNEAU ARRIÈRE). IL N'Y A À L'INTÉRIEUR AUCUN COMPOSANT RÉPARABLE PAR L'UTILISATEUR. CONFIER Toute INTERVENTION À UN PERSONNEL QUALIFIÉ

Le symbole de la foudre avec une pointe fléchée dans un triangle équilatéral signale la présence de composants non isolés sous tension dangereuse à l'intérieur de l'enceinte du produit; cette tension est suffisante pour constituer un risque de chocoléctrique.

Le point d'exclamation dans un triangle équilatéral signale à l'utilisateur la présence d'instructions d'utilisation ou d'entretien importantes dans les documents qui accompagnent le produit.

AVERTISSEMENT: POUR DIMINUER LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ; LES OBJECTS REMPLIS DE LIQUIDE, TELS QUE LES VASES, NE DOIVENT PAS ÉTRE PLACES SUR L'APPAREIL.

MISE EN GARDE: POUR ÉVITER UN CHOC ÉLECTRIQUE, PLACER LA BROCHE LARGE DE LA FICHE EN CORRESPONDANCE AVEC L'ALVEOLE LARGE, ET INSÉRER COMPLÉTEMENT LA FICHE.

MISE EN GARDE: POUR MAINTENIR U NE PROTECTION CONTINUE CONTRE LES RISQUES D'INCENDIE, REMPLACER LE FUSIBLE UNIQUEMENT PAR UN FUSIBLE DE MÉMES CARACTERISTIQUES (INTENSITÉ ET TENSION). CONFIER LE REMPLACEMENT À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT: LA TEMPERATURE DE L'APPAREIL PEUT AUGMENTER. VEILLER À TOUJOURS MENAGER UNE VENTILATION ADEQUATE PERMETTANT LE REFROIDISSEMENT. NE PAS PLACER L'APPAREIL À PROXIMATE D'UNE SOURCE DE CHALEUR, OU DANS UN ESPACE OU LA VENTILATION EST RESTREINTE.

IMPORTANT CONSIGNES DE SECURITÉ

1.JLire les instructions.
2.JConserver les instructions.
3.JRespecter les averissements.
4.JSuisse toutes les instructions.
5.JNe pas utiliser ce produit à proximé d'eau.
6.JNettoyer avec un hinge sec uniquement.
7.JNe pas bloquer les ouvertures d'airation. Effectuer l'installation conformément aux instructions du fabricant.
8.JNe pas installer pres d'une source de chaleur—radiateur, bouche de chaleur, réchaud/cuisinière ou autres apparèils (y compris les amplificateurs) qui produit de la chaleur.
9.JNe pas circonvenir la caractéristique de sécurité de la fiche de branchement polarisée. Une fiche polarisée a deux lames, et une des lames est plus grande que l'autre. Une fiche de type mise à la terre a deux lames et une broche de mise à la terre. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans la prise, consulter un électricien pour le remplacement de la prise obsolette.
10. Protégé le cordon d'alimentation de manière à ce que personne ne marche dessus et à ce qu'il ne soit pas coince, particulièrement au niveau des fiches et des prises auxiliaires, et à l'endroit où le cordon d'alimentation sort du produit.
11. Utiliser uniquement les accessoires recommendés par le fabricant.

1. Utiliser ce produit uniquement avec un dispositif de support (chariot, pied, trépied, support ou table) recommendé par le fabricant ou vendu avec le produit.
   Lorsqu'un chariot est utilisé, déplacer prudemment le montage chariot/appareil pour éviter les blessures liées au bascurement.

2. Débrancher cet apparéil pendant les orages ou s'il n'est pas utilisé pendant une longue période.
   14.Confier tout travail d'entretien a une personne competente. L'entretien est nécessaire lorsque l'appareil a ete endommagé de quelque façon que ce soit : dommages au cordon d'alimen-tation ou a la fiche, chute d'un liquide ou d'un objet dans l'appareil, exposition de I'appareil a la plue ou a I'humidité, fonctionnement anomal ou chute de I'appareil.

3. Utiliser la fiche principale pour débrancher l'appareil de la source d'alimentation principale ou « POUR DÉBRANCHER COMPLÉTÉMENT CET APPAREIL DE LA SOURCE D'ALIMENTATION C.A., DÉBRANCHER LA FICHE DU CORDON D'ALIMENTATION DE LA PRESE C.A. »
   16.« AVERTISSEMENT—POUR DIMINUER LE RISQUE DE DÉCHARGE ÉLECTRIQUE OU D'INCENDIE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ. »
   17.« NE PAS EXPOSER CET ÉQUIPEMENT AUX ÉCOULEMENTS OU AUX ÉCLABOSSURES, ET S'ASSURER QU'AUCUN OBJECT REMPLI D'EAU, TEL QU'UN VASE, N'EST PLACÉ SUR L'APPAREIL. »
4. « LA FICHE PRINCIPALE DU CORDON D'ALIMENTATION DOIT RESTER À PORTÉE DE MAIN. »

POSITIONNEMENT ET RACCORDEMENT DES CAISSONS (Illustrations)

Fig. 1a

Fig. 1b

Fig. 2

Fig. 3

VOTRE NOUVEAU CAISSON DE SOUS-GRAVES

Rodage

Bien que le caisson de sous-graves Paradigni offre un son excellent « en sortant de la boite», le son en sera encore meilleur après une période de rorage. Le laisser fonctionner plusieurs heures avant une première écoute critique.

Nettoyage

Ne pas employerer de détergent fort ou abrasif sur le caisson. Le nettoyer avec un linge doux humide en évitant de le mouiller. Ne pas déposer d'objets mouillés (verres, plantes en pot, etc.) sur le caisson. L'absorption d'eau, même en faible quantité, peut endommager le boîtier de façon permanente.

ALIMENTATION

La cote de puissance en watts (W) indiquée sur le panneau arrêté du caisson de sous-graves est la puissance maximum en courant alternatif dont il aura besoin pour produit sa

puissance de sortie maximum. Toutefois, la puissance en watts utilisée sera fonction du contenu en graves du programme écoute.

SALLE D'ÉCOUTE

Vous étés sur le point de faire l'expérience de la précision et de la puissance des graves que permettent les caissons de sous-graves Paradigm^MC. Ils produit un signal d'une qualité exceptionnelle, de faible distorsion et d'une incroyable résolution. Il importe toute fois de notesque, à l'instar de l'effet des meubles mous sur les fréquences haute et moyennes, la salle d'école proprement dit—ses dimensions, sa forme ainsi que ses limites physiques—exerce une énorme influence sur les fréquences inférieures à 150 Hz. Lesoon accordé au bon positionnement des caissons se traduira par une(Meilleure experience d'écoute.En général, il est recommendé d'observer les directives suivantes en ce qui concerne le positionnement des enceintes:

• Les planchers et murs en béton ont tendance à amplifier les problèmes liés aux ondes stationnaires des basses fréquences et ne sont donc pas ideals.
• Les pieces de hauteur, largeur et longueursemblables ne sont pas recommandees puisqu'elles peuvent se traduire par d'importants problèmes d'ondes stationnaires des basses fréquences qui réduisent la précision du son. Si aucune autre piece n'est disponible, essayer différentes configurations du positionnement des enceinte s afin de minimiser ces problèmes.

REMARQUE: Meme lorsque les meilleures enceintes au monde sont parfaitement positionnées, la piece peut encore avoir une grande incidence sur le rendement. Le Perfect Bass Kit (PBK) de Paradigm, vendu séparément, est la solution. En moins de cinq minutes, les problèmes de la pièce sont choses du passé. Consultez la section sur le Raccordement pour obtenir de plus amples détails, ou communiquez avec votre revendeur pour acheter le PBK.

OPERATION SANS FIL

Le positionnement joue un role important dans l'optimisation du rendement des graves. Toutefois, il peut imposer l'inconvienant, sans mentionner l'aspect inesthétique, de passer de longs câbles dans les murs, le long des plinthes, ainsi que sous les planchers et les tapis. Les salles d'écoute peuvent devenir un veritable nid de câbles! Lorsque vous choisissez l'options sans fil, vous pouvez dire adieu aux nœuds de câbles; de plus, l'options sans fil permet de configurer le système beaucoup plus rapidement.

Si vous avez achetié le transmetteur Paradigm PT-2 facultatif pour utiliser votre nouveau caisson sans fil, veillez suivre les instructions fournies avec le produit.

Si vous n'avez pas achetié le PT-2, mais que vous souhaitez passer au sans fil, consultez votre revendeur pour obtenir de plus amples renseignements.

CONSEIL!

Le transmetteur PT-2 fonctionnera avec jusqu'à 4 caissons de sous-graves Monitor série 7 simultanement

POSITIONNEMENT DES CAISSONS

Pour éviter les blessures, installer le caisson en un endroit où il n'est pas possible de toucher accidentellement ses composantes d'amplification situées à l'arrière, telles que des panneaux et/ou dissipateurs thermiques.

Plus les fréquences sont basses, moins le son est directionnel. Pour optimiser l'intégration sonore, le fait de positionner le caisson entre les enceintes avant ou à côté d'une d'entre elles et à proximé du mur arrirée assure généralement la meilleure performance des graves possible. Si cela n'est pas possible, le caisson peut être placé n'importe ou dans la piece sans que cela n'ait d'incidence sur l'image stéréophonique des enceintes avant ou l'image sonore d'un système à canaux multiples.

Les Figures 1a et 1b, à la page 4, illustrent l'effet qu'exercice le positionnement du caisson dans la salle d'écoute sur les basses fréquences. Pour l'auditeur assis dans une aire d'écoute typique de la pierce, le positionnement du caisson de sous-graves dans les espaces en gris aura les effets suivants sur la performance des graves :

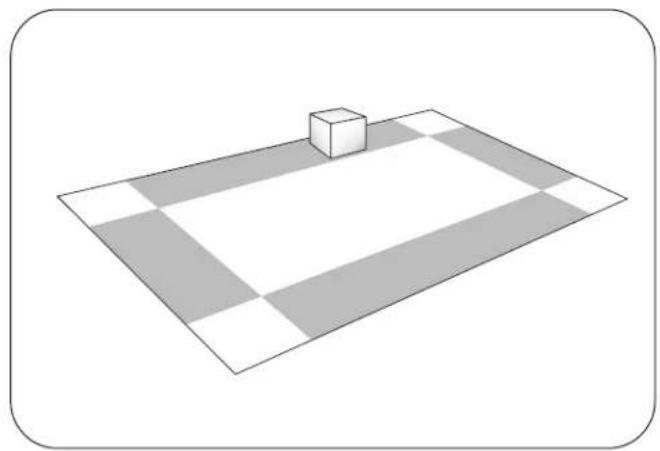

Figure 1a: Le positionnement dans un angle produit le plus de graves possible, mais parfois aux dépens de la précision.

Figure 1b: Le positionnement à proximé d'un mur offre habituèlement un bon équilibre entre la puissance et la précision. Des commandes permettent d'ajuster le signal du caisson de sous-graves aux autres enceintes du système. Se reporter à la section « Réglage fin »

L'avantage d'utiliser deux caissons de sous-graves

Bien qu'un seul caisson de sous-graves Paradigm^MC offre une performance exceptionnelle et un son puissant, il est possible de rehausser encore davantage la qualité (et la quantité) des graves en utilisant deux caissons (Fig 2). Cela permet une distribution aléatoire des ondes stationnaires dans la salle d'écoute afin de produit une distribution des graves plus uniforme. L'utilisation de deux caissons de sous-graves permit également de réduire la distorsion, à volume élevé notamment.

Consulter le revendeur pour des instructions de raccordement pour de caissons de sous-graves multiples.

Pour une utilisation sans fil de plusieurs caissons de sousgraves, un transmetteur PT-2 (vendu séparation) peut être utilisé avec un maximum de quatre caissons de sou s-graves.

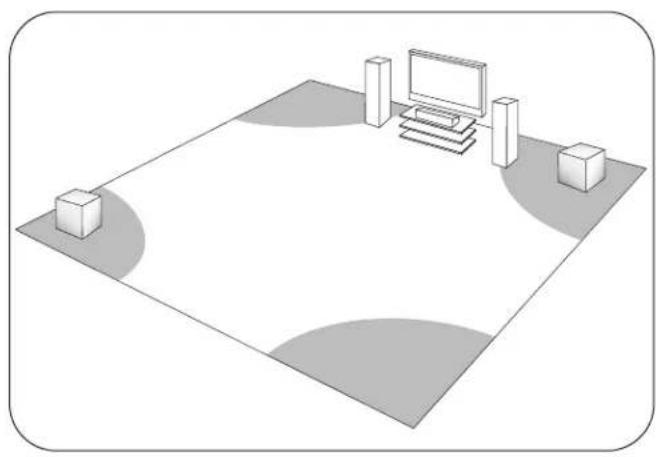

POSITIONNEMENT DES CAISSONS DE SOUS-GRAVES DANS LA SALLE D'ÉCOUTE

Lorsque deux caissons de sous-graves sont utilisés, le fait d'en placer un à l'avant de la piece et un autre à l'arrête de la piece (tel qu'illustré à la Fig. 2) fournit habituèlement la(Meilleure performance des graves et la meilleure intégration sonore.

Consultez la section réglage fin du mode d'emploi pour obtenir renseignements sur le réglage des paramètres de la phase. Si ces emplacements ne sont pas possibles ou si vous voulez essayer les différentes options de placement avec deux caissons de sous-graves, la procédure suivante constitue un guide pratique pour obtenir une performance des graves supérieure.

Consulter la section suivante sur le raccordement des caissons et professionnel comme suit :

1. Éteindre provisoirement toutes les enceintes (en éteignant l'amplificateur ou en déconnectant les enceintes);
2. Raccorderet positionner un des caissons de sous-graves au centre de la salle d'écoute. Suivre les instructions de raccordement à la section suivante;

3. Faire jour de la musique ou une trame sonore riche en basses fréquences continues et répetitives à volume moyen;

4. Se déplacer dans la pierce et noter les endroits où les graves sont plus fortes et plus faibles;

5. Placer le premier caissordans un endroit de la pierce ou les basses fréquences sont plus fortes, puis l'autre, à où les basses fréquences sont plus faibles;
6. Raccorder les deux caissons etmettre toutes les enceintes sous tension,puismettre I'amplificateur sous tension ou le raccorder;
7. Suivre les instructions de Réglage fin pour optimiser la performance des graves globale du système.

REMARQUE: si vous n'utilise pas le Paradigm Perfect Bass Kit (PBK) facultatif pour couver le meilleur endroit pour votre caisson, il est recommendé d'utiliser un disque d'essay des graves ou un calibreur de niveau de pression acousticque (SPL meter) afin de déterminer plus précisé les caractéristiques des graves de votre salle d'écoute (demandez à votre revendeur de vous donner les détails). N'oublez pas! L'acoustique des pieces varie; par conséquent, vous devrez essayer différents positionnements pour obtenir le meilleur rendement possible.

RACCORDEMENT DES CAISSONS

MESURE DE SECURITE: Avant de passer aux étapes décrites dans la presente section, bien mise et suivre les mesures et consignes de sécurité représentées au début du present mode d'emploi.

ETEINDRE toutes les composantes avant de raccorder le caisson.

Pour le raccordement du caisson de sous-graves, il est recommandé d'utiliser des cables et connecteurs de haute qualité (consulter le revendeur).

SI VOUS UTILISEZ LE MODE SANS FIL, CONSULTEZ LES INSTRUCTIONS D'UTILISATION COMPRISES AVEC LE TRANSMETTEUR PT-2

COMMANDE D'ENTREE

Entrée niveau de ligne (Line-Level Input)

Permet le raccordement à la sortie de sous-graves/au canal

de basses fréquences d'un synthoniseur audiovisuel,
processeur ou d'une autre source de bas niveau ajustate.

COMMANDES

Marche/arrête/veille automatique

Fonction de capteur automatique intégrée dans le design de l'amplificateur L'utilisateur n'a pas besoin de rien faire.

Volume du caisson (Subwoofer Level)

Établit le volume de sortie du caisson de sous-graves en fonction du volume des enceintes. Pour des instructions concernant le réglage des commandes du caisson de sous-graves une fois que ce dernier est raccordé, consulter la section sur le Réglage fin.

Fréquence de coupure (Cut-Off Frequency)

Fixe la limite supérieure des fréquences reproduites par le caisson de sous-graves. Peut être régée en fonction des caractéristiques d'atténuation des graves des enceintes

avant. Par exemple, si les enceintes avant reproduisent les fréquences jusqu'à 80 Hz environ, la fréquence de coupure du caisson de sous-graves peut être réglée à environ 80 Hz.

Mise en phase du caisson de sous-graves et des enceintes satellites (Subwoofer/Satellite Phase Alignment)

Le son produit par le caisson de sous-graves parven ant à l'aire d'écoute peut être déphased par rapport au son émanant des enceintes avant. Cette commande synchronise le caisson et les enceintes dans la bande de fréquences qu'ils ont en commun.

LE PORT USB

Le port USB permet de :

• Raccorder le Perfect Bass Kit (PBK) de Paradigm en option;
• Faire des mises à niveau du logiciel installé dans votre caisson de sous-graves.

PERFECT BASS KIT (PBK™) DE PARADIGM

Meme lorsque les meilleurs caissons de sous-graves sont parfaitement positionnés dans une piece, les dimensions, les zones mortes, les arcades et même les meubles peuvent transformer la piece en instrument supplémentaire qui joue avec les musciens ou les trames sonores en ajoutant une coloration et une résonance nuisibles.

Bien que les commandes comprise sur votre caisson de sous-graves Paradigm® vous permettent de faire un réglage fin pour obtenir un rendement optimal des graves dans la piece, le Perfect Bass Kit de Paradigm (vendu séparation, voir le revendeur) vous permit de corriger les effets des limites de la piece.

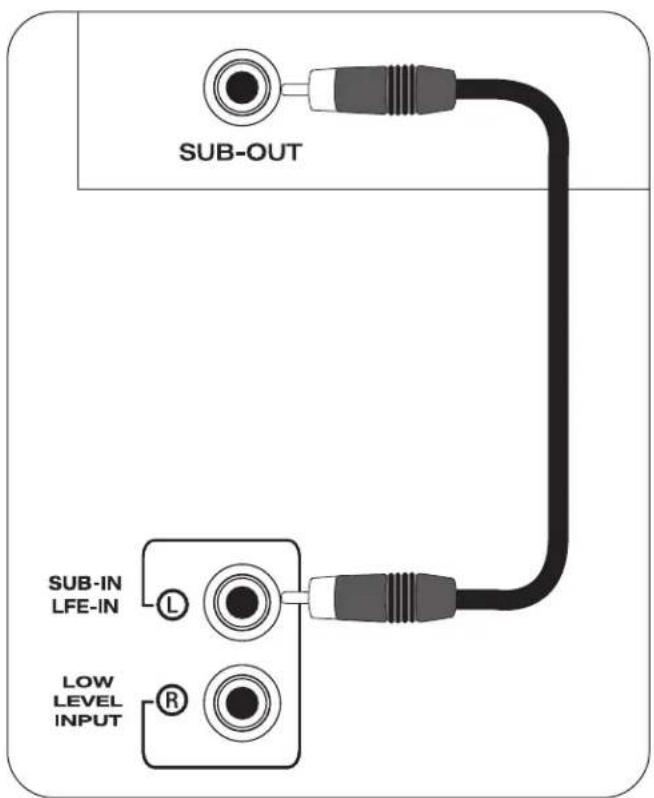

RACCORDEMENT (Fig. 3)

Entrée niveau de ligne provenant de la sortie de sous-graves/du canal de basses fréquences - à utiliser avec un symtoniseur, processeur ou module de commande de caisson de sous-graves complenant une borne de sous-graves/de canal des basses fréquences (Sub-Out/LFE-Out)

Avec un cable RCA-à-RCA, raccarder le caisson comme l'illustrre.

(Pour obtenir de plus amples renseignements, consultez le revendeur)

UTILISATION DU CAISSON DE SOUS-GRAVES AVEC DES ENCEINTES DE HAUTE SENSIBILITÉ

Si le caisson de sous-graves est combiné à des enceintes de haute sensibilité, un gain de volume plus important pourrait être nécessaire. Vous pouvez obtenir un gain supplémentaire

de 6 dB en utilisant un cable en Y et en le branchant dans les deux prises d'entrée (non illustré).

RÉGLAGE FIN

Une fois que les autres enceintes sont positionnées dans la pièce et que les distances et la calibration des niveaux des haut-parleurs ont été régliées à l'aide du processeur ou du synthoniseur audiovisuel, un réglage fin peut s'imposer.

Commandes du caisson de sous-graves

Pour le réglage des commandes du caisson de sousgraves, utiliser un programme musical ou une trame sonore bien connue. Ils devraient comprendre des pistes riches en basses fréquences continues et répetitives. Pour le réglage du caisson, les graves ne devraient pas été

excessives—le caisson de sous-graves ne devrait pas attirer l'attention—mais le son qu'il produit ne devrait pas pour autant être « mince » ou difficile à percevoir. Le placement du caisson en certains endroits pourrait se traduire par l'annulationd basses fréquences—ceci s produit quand les enceintes avant et le caisson de sous-graves sont déphasés. Autrement dit, les fréquences de sortie qu'ils ont en commun s'annulent, ce qui entraîne une réduction des graves. Si ces dernières semblont faibles ou disloquées, régler la phase selon les instructions pertinentes au caisson concerné dans la section suivante sur les procédures de réglage.

REMARQUE : lorsque vous utilisez des recepteurs dotés de systèmes de réglage automatique du volume et de la fonction de raccord, tels que l'ARC d'Anthem, consultez le guide de l'utilisateur de votre recepteur pour connaître la procédure de configuration appropriée, ou suivez les instructions ci-dessous.

RéGLAGE DES COMMANDES DU CAISSON

Régler les commandes de tonalité (tone) ou d'égalisation (equalizer) du synthoniseur ou préamplificateur au mode régulier (ou à 0^ ) et désactiver les commandes de compensation (loudness).

1. Tourner la commande du volume du caisson de sousgraves (level) en sens inverse des aiguilles d'une montre, jusqu'en position minimale.
2. Regler la commande de fréquence de coupure du caisson de sousgraves à la position maximale (c.-à-d. 150 Hz).
3. Régler la commande de mise en phase du caisson des sous-graves en position 0^ (sens inverse des aiguilles d'une montre).
4. En écoute, demander à un assistant d'augmenter le volume du caisson de sousgraves jusqu'à ce qu'il soit possible de l'entendre clairément.

5. Demander à l'assistant de tourner lentement la commande de mise en phase du caisson de sous-graves jusqu'à l'obtention du maximum de graves. Le caisson de sousgraves et les enceintes avant sont maintainant « en phase ». Ne plus ajuster la commande d'alignement sauf en cas de déplacement du caisson ou des enceintes avant dans un autre endroit de la piece, ou déplacer tout grand meuble ou accessoire (c.-a-d. tapis, ridaux, etc.).

6. Tourner la commande du volume du caisson de sousgraves (level) en sens inverse des aiguilles d'une montre, jusqu'en position minimale.

7. Tourner la commande de fréquence de coupure du caisson de sousgraves en sens inverse des aiguilles d'une montre, jusqu'en position minimale, 50 Hz.
8. Augmenter lentement le volume du caisson de sousgraves jusqu'ce que le volume du caisson corresponde au volume des enceintes avant. Les graves devraient etre clairement audibles, mais non intrusives.

REMARQUE: si vous utilisez un recepteur ou un processeur A/V pour contrcler les parametes de raccord, sautez la prochaine etape et placez la commande de coupure de fréquence du caisson de sous-graves à « Bypass » (contournement).

1. Tourner lentement la commande de fréquence de coupure du caisson de sous-graves jusqu'à obtention du meilleur jumelage caisson de sous-graves/enceintes avant. Si le son est trop « mince», la fréquence de coupure est trop faible; si le son est trop « percutant», la fréquence de coupure est trop élevé. Régler cette dernière jusqu'à l'obtention du son le plus équilibré possible.

Spécifications Techniques

	SUB 8 SUB 10		SUB 12
Design	Haut-parleur simple, suspensionacoustique, amplificateur évoluéClass-D° intégré, port USB pourégalisation PBK, grilles amovibles	Haut-parleur simple, suspensionacoustique, amplificateur évoluéClass-D° intégré, port USB pourégalisation PBK, grilles amovibles	Haut-parleur simple, suspensionacoustique, amplificateur évoluéClass-D° intégré, port USB pourégalisation PBK, grilles amovibles
Amplificateur :courant élevé, sortie discrète	900 watts créée dynamique/300 watts RMS soutenu	900 watts créée dynamique/300 watts RMS soutenu	900 watts créée dynamique/300 watts RMS soutenu
Caracteristiques deconception de l'amplificateur	Marche/arrête automatique, écrêtage doux, protectionthermique	Marche/arrête automatique, écrêtage doux, protectionthermique	Marche/arrête automatique, écrêtage doux, protectionthermique
Haut-parleur de graves	210 mm (8 po) en polypropylène rempli de matière minérale,ambiophonique Santoprene®ondulé, bobine acoustique enaluminium avec gaine en cuivre à 4couches de 38 mm (1-1/2 po).Araignée Nomex. Aimant en ferritede 4,5 lb, chàssis moulé souspression AVS° avec puits de chaleur	254 mm (10 po) en polypropylène rempli de matière minérale,ambiophonique Santoprene®ondulé, bobine acoustique enaluminium avec gaine en cuivre à 4couches de 38 mm (1-1/2 po).Araignée Nomex. Aimant en ferrite de 4,5 lb. chàssis moulé sous pressiOny° avec puits de chaleur	305 mm (12 po) en polypropylène rempli de matière minérale,ambiophonique Santoprene®ondulé, bobine acoustique enaluminium avec gaine en cuivre à 4couches de 50 mm (2 po).Araignéesdouble Nomex. Aimant en ferrite de6,5 lb, chàssis moulé sous pressiAVS° avec puits de chaleur
Extension de basse fréquence*	19 Hz (DIN)	17 Hz (DIN)	16 Hz (DIN)
Fréquence de coupure ducaisson de sous-graves	Variable 50 Hz - 150 Hz;	Variable 50 Hz - 150 Hz;	Variable 50 Hz - 150 Hz;
Alignement de phaseCaisson sous-graves/sat	Variable 0° - 180°	Variable 0° à 180°	Variable 0° à 180°
Entrées de niveau de ligne	Deux RCA (L/R Mono) pour sortiede ligne L/R ou Sub-Out/LFE-Outdu récepteur/processeur, ou autresource de niveau de ligne	Deux RCA (L/R Mono) pour sortiede ligne L/R ou Sub-Out/LFE-Out du récepteur/processeur, ou autresource de niveau de ligne	Deux RCA (L/R Mono) pour sortiede ligne L/R ou Sub-Out/LFE-Outdu récepteur/processeur, ou autresource de niveau de ligne
Hauteur, largeur, profondeur (lahauteur comprend les pieds; laprofondeur comprend la grille etl'amplificateur)	27,2 cm x 26,2 cm x 28,3 cm10-11/16 po x 10-5/16 po x 10-5/16 po	33,0 cm x 28,3 cm x 32,4 cm13 po x 11-1/8 po x 12-3/4 po	38,5 cm x 33,0 cm x 36,8 cm15-1/8 po x 13 po x 14-1/2 po
Poids (déballé)	11,25 kg / 24,8 lb chacun	13,6 kg / 30 lb chacun	18,6 kg / 41 lb chacun
Accessoires (vendus séparément)	Transmetteur PT-2 sans fil;Paradigm Perfect Bass Kit	Transmetteur PT-2 sans fil;Paradigm Perfect Bass Kit	Transmetteur PT-2 sans fil;Paradigm Perfect Bass Kit
Fini	Frêne noir	Frêne noir	Frêne noir

Option sans fil avec Transmetteur PT-2 (pour tous les modèles listés)

(Transmetteur vendu separément) Fréquence RF (modèle sans fil)	2,4 GHz
Latence (ms)	Régable (15 / 20 / 25 ms)
Portée de transmission (pi/m)	50 pi / 15 m
Fréquence d'échantillonnage/ nbr bites	48 KHz, 16 bites
Connectivité	Jusqu'à 4 caissons de sous graves

GARANTIE LIMITEE

Les caissons de sous-graves Paradigm MD sur lesquels porte le present manuel sont garantis contre les défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat du matériel neuf.

Durant cette période, la réparation, le remplacement ou le réglage de pieces pour des définuts de matérielux ou de fabrication ne seront pas à la charge du premier acheteur.

TRANSMETTEUR SANS FIL : vous trouvez les détails sur la garantie de votre transmetteur sans fil PT-2 dans le guide de l'utilisateur compris avec le PT-2.

Les dommages causés par l'exposition abusive à la chaleur ou l'usage abusif ne sont pas couverts par la présente garantie.

Clauses spécifiques :

• La garantie entre en vigueur à la date d'achat par le premier acheteur chez un revendeur autorisé Para digm ^MD seulement. La garantie n'est pas transférable;
• La garantie s'applique aux produits pour une utilisation résidentielle normale. Si les enceintes sont assujetties à l'une des conditions définies dans le paragraph suivant, la garantie est nulle;
• La garantie ne s'applique pas à un usage commercial ou professionnel.

La garantie est revoquée si :

• Le produit est assujetti à un usage abusif (accidentel ou intentionnel);
• Le produit est utilisé avec du matériel défectueux ou non ajustat;
• Le produit est soumis à des signaux électriques dommageables, un transport dangereux, des dommages mécaniques ou toute autre condition anormale;
• Le produit (y compris le boitier) est alteré ou endommagés lors d'une réparation non autorisée;
• La plaque du numéro de série du produit est enlevée ou défigurée.

Responsabilités du propriétaire :

• Apporter unsoon et un entretien normaux et raisonnables;
• Assumer les frais de transport jusqu'à l'atelier de réparation;
• Fournir une preuve d'achat (conserver le reçu fourni lors de l'achat par le revendeur autorisé Paradigm™ comme preuve de la date d'acquisition).

Si une réparation est nécessaire, contacter le revendeur autorisé Paradigm^MC, Paradigm Electronics Inc. ou le distributeur à l'étranger (à l'extérieur du Canada et des États-Unis) pour planifier l'envoi prépayé du produit défectueux. Consulter le site web www.paradigm.com pour plus d'information.

Paradigm Electronics Inc. se reserve le droit d'améliorer ou de modifier ses produits en tout temps sans responsabilité ou engagement envers les produits existants.

La presente garantie tient en lieu et place de toute autre garantie, explicite ou implicite, de qualite marchande et d'adequation pour tout usage particulier, et ne peut etre élargie ou etendue par quiconque. Paradigm Electronics Inc. et ses représentants ou agents ne peuvent pas etre tenus responsables de dommages decouulant de l'utilisation de ces produits. Dans les endroits ou une reglementation specifique interdit une telle limitation de la responsabilité, cette exclusion ne s'auplique pas.

Conserver leprésent manuel et le reçu comme preuves d'achat et de garantie.
