Vortex Ultimate Stock 540 17.5T - Jouet radiocommandé Team Orion - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Drone
Puissance moteur	Haute puissance
Résistance au vent	Bonne résistance
Type de bobinage moteur	Bobinage à faible résistance
Protection moteur	Protection contre la surchauffe
Compatibilité batterie	Compatible avec batteries HV, ROAR, EFRA, IFMAR
Installation	Vis de 3 mm avec écrou de blocage
Maintenance	Partiellement démontable, nettoyage recommandé
Engrenage	Différents rapports possibles selon usage
Surveillance moteur	Capteur de courant et température recommandé
Garantie	Garantie limitée au défaut de fabrication
Précautions d'usage	Ne pas utiliser sans surveillance adulte
Température de fonctionnement	Jusqu'à 80°C
Type de connecteurs	Non précisé
Poids	Non précisé
Dimensions	Non précisé

FOIRE AUX QUESTIONS - Vortex Ultimate Stock 540 17.5T Team Orion

Comment charger la batterie du Team Orion Vortex Ultimate Stock 540 17.5T ?

Assurez-vous que la batterie est débranchée du véhicule. Connectez le chargeur à la batterie en respectant les polarités. Branchez le chargeur à une prise secteur et suivez les instructions du chargeur pour compléter le chargement.

Pourquoi mon véhicule ne réagit-il pas aux commandes ?

Vérifiez d'abord que la batterie du véhicule est chargée. Assurez-vous également que la télécommande est allumée et que les piles sont en bon état. Si le problème persiste, vérifiez la connexion entre le récepteur et le variateur.

Comment régler la vitesse de mon Team Orion Vortex Ultimate Stock 540 17.5T ?

Vous pouvez régler la vitesse en ajustant le variateur de vitesse électronique (ESC) selon les instructions fournies dans le manuel d'utilisation. Certains ESC disposent de modes de réglage qui vous permettent de limiter la vitesse.

Que faire si mon moteur surchauffe ?

Assurez-vous que le moteur est correctement ventilé et qu'il n'y a pas d'obstructions. Vérifiez également que le rapport de transmission est approprié. Si le moteur continue à surchauffer, envisagez de réduire l'utilisation ou de changer le pignon.

Comment entretenir mon Team Orion Vortex Ultimate Stock 540 17.5T ?

Nettoyez régulièrement votre véhicule en enlevant la poussière et les débris. Lubrifiez les pièces mobiles et vérifiez les connexions électriques. Assurez-vous également que la batterie est stockée correctement lorsqu'elle n'est pas utilisée.

Quel type de batterie est recommandé pour le Team Orion Vortex Ultimate Stock 540 17.5T ?

Il est recommandé d'utiliser des batteries LiPo de 2S (7.4V) ou NiMH de 6 cellules pour des performances optimales. Assurez-vous que la capacité de la batterie est compatible avec votre modèle.

Comment régler la direction de mon véhicule ?

Vous pouvez ajuster la direction en modifiant les trims sur votre télécommande. Consultez le manuel de votre télécommande pour des instructions détaillées sur le réglage des trims.

Puis-je utiliser mon Team Orion Vortex Ultimate Stock 540 17.5T sous la pluie ?

Il est déconseillé d'utiliser le véhicule sous la pluie ou dans des conditions humides, car cela peut endommager les composants électroniques. Protégez votre véhicule de l'humidité pour prolonger sa durée de vie.

Où puis-je trouver des pièces de rechange pour mon Team Orion Vortex Ultimate Stock 540 17.5T ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs spécialisés en modélisme ou sur des sites de vente en ligne qui proposent des pièces pour véhicules radiocommandés.

Comment régler le frein de mon véhicule ?

Le réglage du frein peut être effectué via le variateur de vitesse électronique (ESC). Consultez le manuel de l'ESC pour les instructions spécifiques sur la configuration du frein.

MODE D'EMPLOI Vortex Ultimate Stock 540 17.5T Team Orion

Ceci n'est pas un jouet, ne convient pas aux enfants en dessous de 14 ans. Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n'est pas conçu pour une utilisation sans la supervision d'un adulte.

CARACTERISTIQUES

Design stator haute performance Fil de cuivre ultra basse résistance Design sensor pour plus de vitesse Cage moteur ultra-légère Rotor équilibré haute-précision Resistant aux hautes températures Entièrement démontable Bornier de soudage ultra Compatible avec les batteries HV Réponds aux réglement ROAR/EFRA/IFMAR.

INSTALLATION

Installez le moteur en utilisant des vis de 3mm de diamètre de la bonne longueur. Ne serrez pas trop les vis, des vis trop longues peuvente endommager le moteur. Raccordez le moteur au variateur en respectant l'ordre des fils ABC. Branchez un cable sensor sur l'un des connecteurs du moteur et sur le variateur.

RAPPORT DE TRANSMISSION

Les différents bobinages et applications requièrent l'utilisation d'un rapport différent afin d'assurer de bonnes performances et un fonctionnement fiable. Utilisez le tableau ci-dessous comme point de départ. L'utilisation d'un rapport inadapté peut provoquer une surchauffe ainsi que des dommages au moteur et au variateur. Il est recommandé de maintenir la température max du moteur en dessous de 80°C/180°F.

MAINTENANCE

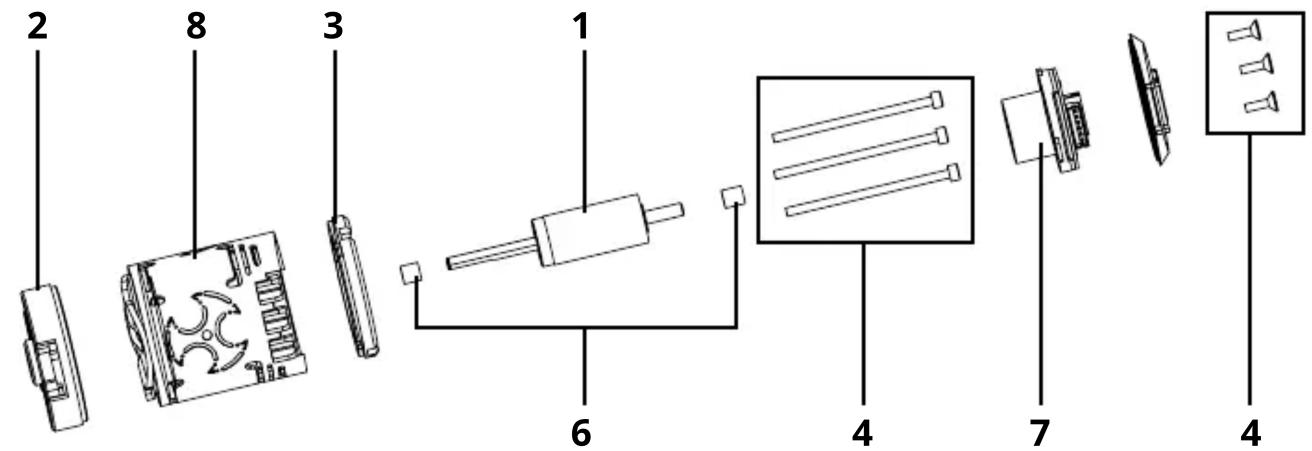

Le moteur est démontable, il peut être ouvert pour l'entretien. Des pièces de rechange peuvent être achetées séparément. Pour démonter le moteur, retirez les trois vis du couvercle arrière, retirez le couvercle et faites pivoter le sensor tout en appliquant une pression sur l'axe du rotor depuis l'avant. Insérez l'outil fourni sur le rotor et retirez le rotor. Faites attention aux câles sur l'axe du rotor ainsi qu'a leur position (couleur). Retirez les trois vis de la cage et séparez les différentes parties. Répetez la procédure à l'envers pour remonter le moteur.

DEPANNAGE

Une perte de puissance soudaine peut être due à une surchauffe ou un dommage au moteur, vérifiez le moteur et sa température. Si le moteur ne tourne pas ou fait des accoups, vérifiez l'ordre ABC des fils et le câble sensor.

GARANTIE

Team Orion garanti à l'acheteur original que le produit est exempt de défauts matériels ou de fabrication à sa date d'achat. L'acheteur seul détermine que le produit réponds aux exigences de son utilisation. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation ou utilisation incorrecte ou commerciale du produit ou encore des modifications de quelque nature qu'elles soient. Il est de la seule discrétion de Team Orion de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté. La décision de réparer ou de remplacer le produit est du seul ressort de Team Orion. Team Orion ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manièreque ce soit au produit. Team Orion n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. L'acheteur endosse toutes les responsabilités découlant de l'installation et de l'utilisation du produit.

INSTRUCTION MANUAL AND WARNINGS • READ BEFORE USE!

LW Type Motor - 10.5T / 13.5T
