Type de chauffage	Radiateur à pierre naturelle
Installation	Murale ou au sol
Alimentation	Électrique
Matériau principal	Pierre naturelle
Puissance	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Contrôle	Thermostat intégré ou externe
Sécurité	Protection contre la surchauffe
Utilisation	Intérieur
Maintenance	Facile, nettoyage régulier
Garantie	Non précisée
Langues du manuel	Français, Anglais, Allemand, Néerlandais
Type de pierre	Naturelle, non spécifiée
Installation recommandée	Par un professionnel

FOIRE AUX QUESTIONS - NSH 165 AEG

Comment installer le chauffage au sol AEG NSH 165 ?

Pour installer le chauffage au sol AEG NSH 165, commencez par préparer la surface en vous assurant qu'elle est propre et sèche. Ensuite, déroulez le câble chauffant et placez-le selon le schéma d'installation fourni dans le manuel. Connectez les fils aux thermostats conformément aux instructions. Assurez-vous de respecter les distances recommandées entre les boucles de câble.

Quelle est la puissance du chauffage au sol AEG NSH 165 ?

Le chauffage au sol AEG NSH 165 a une puissance de 1650 W, ce qui le rend adapté pour des surfaces allant jusqu'à 20 m² selon l'isolation de la pièce.

Le chauffage au sol AEG NSH 165 est-il compatible avec tous les types de revêtements de sol ?

Le chauffage au sol AEG NSH 165 est compatible avec la plupart des revêtements de sol, y compris le carrelage, le parquet et le vinyle. Cependant, il est recommandé de consulter les spécifications du revêtement choisi pour s'assurer de sa compatibilité.

Comment régler la température du chauffage au sol AEG NSH 165 ?

La température du chauffage au sol AEG NSH 165 peut être réglée à l'aide du thermostat intégré. Consultez le manuel d'utilisation pour des instructions détaillées sur la programmation de la température souhaitée.

Que faire si le chauffage au sol AEG NSH 165 ne fonctionne pas ?

Si le chauffage au sol AEG NSH 165 ne fonctionne pas, vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le thermostat est réglé sur une température supérieure à celle de la pièce. Si le problème persiste, vérifiez les connexions électriques et consultez le manuel pour d'autres étapes de dépannage.

Quel est le temps de chauffe du chauffage au sol AEG NSH 165 ?

Le temps de chauffe du chauffage au sol AEG NSH 165 dépend de nombreux facteurs, notamment la taille de la pièce et l'isolation. En général, il peut prendre entre 30 minutes et 2 heures pour atteindre la température désirée.

Le chauffage au sol AEG NSH 165 consomme-t-il beaucoup d'énergie ?

Le chauffage au sol AEG NSH 165 a une puissance de 1650 W. Sa consommation d'énergie dépend de la durée d'utilisation et de la température réglée. Pour réduire les coûts, il est conseillé d'utiliser un thermostat programmable.

Y a-t-il des précautions à prendre lors de l'utilisation du chauffage au sol AEG NSH 165 ?

Oui, il est important de ne pas couvrir le chauffage au sol avec des meubles ou des tapis épais qui pourraient bloquer la chaleur. Évitez également d'utiliser des produits chimiques agressifs pour le nettoyage.

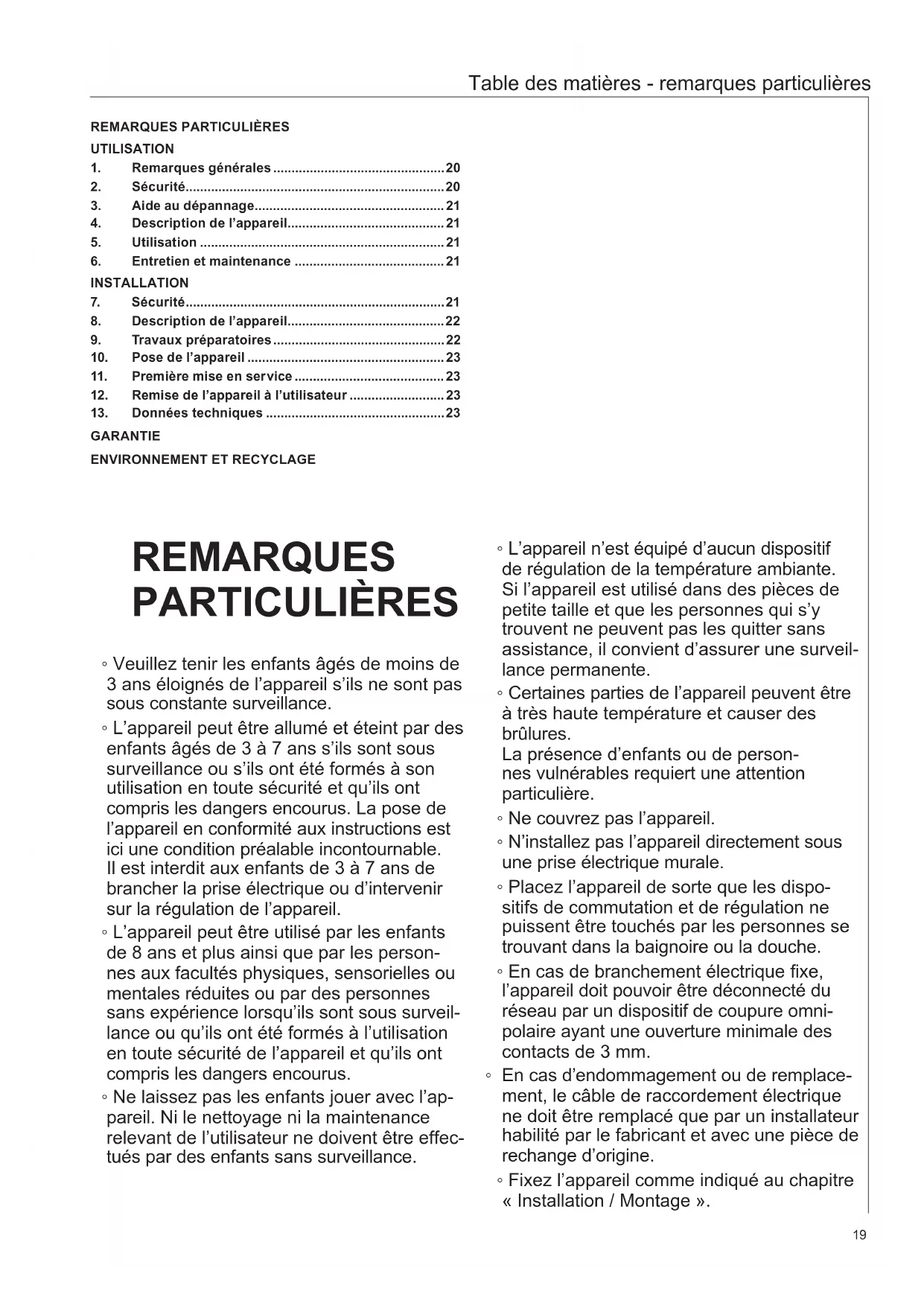

MODE D'EMPLOI NSH 165 AEG

Radiateur à Pierre Naturelle

Utilisation et Installation 19

1. Remarques générales....20
2. Sécurité....20
3. Aide au dépannage....21
4. Description de l'appareil....21
5. Utilisation 21
6. Entretien et maintenance 21

INSTALLATION

1. Sécurité....21
2. Description de l'appareil....22
3. Travaux préparatoires....22
4. Pose de l'appareil 23
5. Première mise en service 23
6. Remise de l'appareil à l'utilisateur....23
7. Données techniques .....23

GARANTIE

ENVIRONNEMENT ET RECYCLAGE

REMARQUES PARTICULIÈRES

• Veuillez tenir les enfants âgés de moins de 3 ans éloignés de l'appareil s'ils ne sont pas sous constante surveillance.
L'appareil peut être allumé et éteint par des enfants âgés de 3 à 7 ans s'ils sont sous surveillance ou s'ils ont été formés à son utilisation en toute sécurité et qu'ils ont compris les dangers encourus. La pose de l'appareil en conformité aux instructions est ici une condition préalable incontournable. Il est interdit aux enfants de 3 à 7 ans de brancher la prise électrique ou d'intervenir sur la régulation de l'appareil.
• L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus.
° Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance.

• L'appareil n'est équipé d'aucun dispositif de régulation de la température ambiante. Si l'appareil est utilisé dans des pièces de petite taille et que les personnes qui s'y trouvent ne peuvent pas les quitter sans assistance, il convient d'assurer une surveillance permanente.
• Certaines parties de l'appareil peuvent être à très haute température et causer des brûlures.
La présence d'enfants ou de personnes vulnérables requiert une attention particulière.
- Ne couvrez pas l'appareil.
• N'installez pas l'appareil directement sous une prise électrique murale.
- Placez l'appareil de sorte que les dispositifs de commutation et de régulation ne puissent être touchés par les personnes se trouvant dans la baignoire ou la douche.
En cas de branchement électrique fixe, l'appareil doit pouvoir être déconnecté du réseau par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm.
En cas d'endommagement ou de remplacement, le câble de raccordement électrique ne doit être remplacé que par un installateur habilité par le fabricant et avec une pièce de rechange d'origine.
- Fixez l'appareil comme indiqué au chapitre « Installation / Montage ».

UTILISATION

1. Remarques générales

Les chapitres « Remarques particulières » et « Utilisation » s'adressent aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Lisez attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice à tout nouvel utilisateur le cas échéant.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

» Sont indiquées ici les mesures permettant le pallier au danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger
	Blessure
	Électrocution
	Brûlure(brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE-MENT	Signification
DANGER Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyenne-ment graves.

1.2 Autres repérages utilisés dans cette documentation

Remarque

Le symbole ci-contre caractérise des remarques générales.

» Lisez attentivement les remarques.

Symbole Signification
	Dommages matériels(dommages causés à l'appareil, dommages indirects et pollution de l'environnement)
	Recyclage de l'appareil

» Ce symbole signale une action à entreprendre. Les actions nécessaires sont décrites étape par étape.

1.3 Remarques apposées sur l'appareil

Symbole Signification
	Ne pas couvrir l'appareil

1.4 Unités de mesure

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2. Sécurité

2.1 Utilisation conforme

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans de petites entreprises, à condition que son utilisation soit identique.

Tout autre emploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

AVERTISSEMENT Blessure

• Veuillez tenir les enfants âgés de moins de 3 ans éloignés de l'appareil s'ils ne sont pas sous constante surveillance.
  L'appareil peut être allumé et éteint par des enfants âgés de 3 à 7 ans s'ils sont sous surveillance ou s'ils ont été formés à son utilisation en toute sécurité et qu'ils ont compris les dangers encourus. La pose de l'appareil en conformité aux instructions est ici une condition préalable incontournable.
  Il est interdit aux enfants de 3 à 7 ans de brancher la prise électrique ou d'intervenir sur la régulation de l'appareil.
  L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus.
• Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance.

AVERTISSEMENT Blessure

L'appareil n'est équipé d'aucun dispositif de régulation de la température ambiante.

Si l'appareil est utilisé dans des pièces de petite taille et que les personnes qui s'y trouvent ne peuvent pas les quitter sans assistance, il convient d'assurer une surveillance permanente.

AVERTISSEMENT Blessure

Ne pas basculer l'appareil. Selon sa taille, la plaque de pierre naturelle peut peser jusqu'à 70 kg et causer de graves blessures en tombant.

AVERTISSEMENT Brûlure

N'utilisez pas l'appareil si des travaux de pose, de ponçage, de vitrification, de nettoyage à l'essence et d'entretien des planchers (aérosol, encaustique) ou d'autres travaux similaires sont réalisés dans la pièce où il est installé.

AVERTISSEMENT Brûlure

Certaines parties de l'appareil peuvent être à très haute température et causer des brûlures. La présence d'enfants ou de personnes vulnérables requiert une attention particulière.

AVERTISSEMENT Brûlure

• Ne couvrez pas l'appareil.
• Ne posez aucun objet sur l'appareil.
  • N'appuyez aucun objet contre l'appareil.
  • N'intercalez pas d'objet entre l'appareil et le mur (pour le séchage du linge, par exemple).
• Ne posez ni objets, ni matériaux combustibles, inflammables ou thermo-isolants, tels que du linge, des couvertures, des journaux, des récipients contenant de l'encaustique ou de l'essence, des bombes aérosols ou d'autres produits similaires, à proximité immédiate de l'appareil.

ATTENTION Brûlure

Pour les objets de toutes sortes, tels que des meubles, des voilages, des rideaux, des textiles et autres matériaux inflammables ou non inflammables, il convient de respecter une distance minimale de 100 mm de tous les côtés de l'appareil et de 500 mm par rapport à la face avant.

2.2 Label de conformité

Voir la plaque signalétique sur l'appareil.

3. Aide au dépannage

Si le chauffage à pierres naturelles ne monte pas en température, vérifiez si le disjoncteur différentiel ou les fusibles correspondants dans l'armoire électrique se sont déclenchés. Supprimez l'origine de l'erreur.

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Communiquez-lui le numéro indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-000000).

4. Description de l'appareil

Le chauffage à pierres naturelles est une plaque en marbre ou en stéatite chauffée électriquement, régulée par un régulateur de température ambiante monté au mur.

À cet effet, un câble chauffant est encastré à l'arrière d'une plaque de pierre naturelle de 30 mm d'épaisseur pour chauffer uniformément la plaque.

La chaleur emmagasinée dans la plaque de pierre naturelle est cédée sous la forme d'un rayonnement à grandes ondes (comparable au rayonnement solaire). Ainsi, les personnes comme les objets qui se trouvent dans la pièce sont réchauffés sans tourbillonnement de l'air.

Grâce à l'utilisation de chevilles spéciales pour fixer les supports muraux sur la plaque de pierre naturelle, les points de fixation ne sont pas visibles sur la face avant. De cette façon, la structure de la plaque n'est pas interrom-pue. Les supports muraux sont transformables, si bien que le chauffage à pierres naturelles peut être monté à l'horizontale comme à la verticale.

Porte-serviette

Le porte-serviette disponible en tant qu'accessoire spécial sert à chauffer ou à sécher les textiles rendus humides par l'eau (pas de nettoyage à sec).

5. Utilisation

La régulation du chauffage à pierres naturelles se fait exclusivement au moyen de régulateurs de température ambiante montés au mur (en saillie ou encastrés).

Respectez les instructions d'utilisation et d'installation de chaque régulateur.

6. Entretien et maintenance

Nettoyez le chauffage à pierres naturelles lorsqu'il est froid avec un chiffon humide. N'utilisez aucun produit d'entretien abrasif ou corrosif.

INSTALLATION

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuées que par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pièces de rechange d'origine sont utilisés.

• Fixez l'appareil sur une paroi verticale capable de résister à une température d'au moins 90 °C.

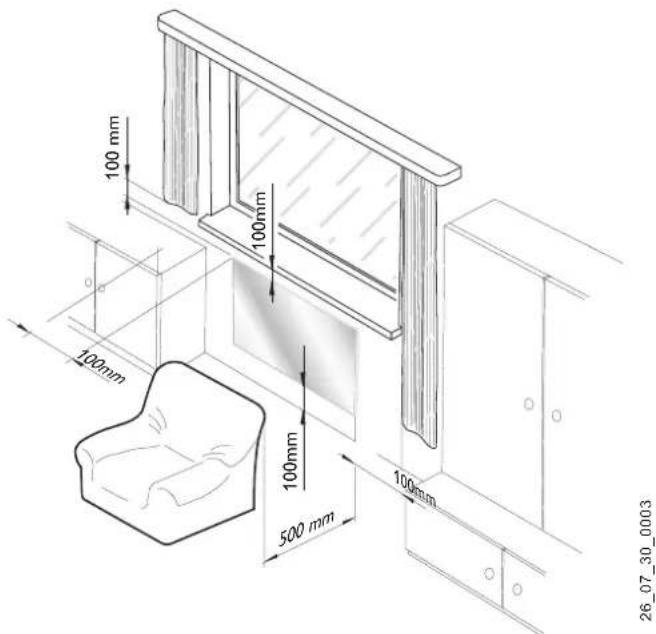

• Respectez les distances minimales d'espacement avec les objets avoisinants.
• Respectez les indications de la plaque signalétique
• La tension indiquée doit correspondre à la tension du secteur.
• Le raccordement au secteur doit être réalisé exclusivement en connexion fixe.
• Ne montez pas l'appareil juste en dessous d'une prise murale.
  • L'appareil doit pouvoir être déconnecté du réseau électrique par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm. Il est interdit d'effectuer une installation avec un câble de raccordement électrique fixe.
• Lors de l'installation de l'appareil de chauffage dans des pièces avec baignoire et/ou douche, veillez à tenir compte de la zone de protection selon les prescriptions VDE 0100, partie 701, en conformité avec les indications de la plaque signalétique de l'appareil. La boîte de jonction ne doit pas dans ce cas être installée dans les zones de protection 1 et 2.
• Placez l'appareil de sorte que les dispositifs de commutation et de régulation ne puissent être touchés par les personnes se trouvant dans la baignoire ou la douche.
  • Dimensionnez tous les équipements en fonction de la puissance absorbée nominale des appareils.

72 Prescriptions, normes et directives

Remarque

Respectez la législation et les prescriptions nationales et locales en vigueur.

8. Description de l'appareil

8.1 Description de l'appareil

1 2 3 4 26_07_30_0004

1 Plaque de pierre naturelle
2 Supports muraux avec vis de fixation
3 Câble d'alimentation
4 Boulon d'écartement

Remarque

Les vis à six pans nécessaires à la fixation murale ne sont pas fournies à la livraison.

Un système de goulotte est creusé à l'arrière de la plaque de pierre naturelle, dans lequel est inséré un câble chauffant avec deux limiteurs de température de sécurité à réarmement automatique. En guise de protection, le système de goulotte est colmaté avec de la colle pour marbre.

8.2 Fourniture

Sont fournis avec l'appareil :

• 3 Supports muraux avec vis de fixation
• 1 Boulon d'écartement
• NSH 35-115: 1 Plaque réfléchissante
• NSH 145-165: 2 Plaques réfléchissantes

8.3 Accessoires spéciaux

La régulation du chauffage à pierres naturelles s'opère à l'aide des régulateurs de température ambiante.

• RT 600 : régulateur de température ambiante avec récupération thermique, puissance de coupure de 10 A / 230 V
- RT 601 SN : régulateur de température ambiante avec récupération thermique, interrupteur secteur MARCHE/ARRÊT, puissance de coupure de 10 A / 230 V, installation en saillie
• RT 5050 SN : régulateur de température ambiante avec récupération thermique, interrupteur secteur MARCHE/ARRÊT, puissance de coupure de 10 A / 230 V, installation par encastrement

• RTE 900 SN : régulateur électronique 2 points avec interrupteur secteur MARCHE/ARRÊT, puissance de coupure de 16 A / 230 V, installation en saillie
• RTE 5050 SN : régulateur électronique 2 points avec interrupteur secteur MARCHE/ARRET, puissance de coupure de 16 A / 230 V, installation par encastrement
• RTF : régulateur radio numérique de température ambiante avec programme hebdomadaire, choix de 5 modes de fonctionnement

9. Travaux préparatoires

9.1 Lieu d'implantation

Le chauffage à pierres naturelles est conçu pour un montage mural fixe uniquement. Assurez-vous que le mur disponible soit suffisamment porteur.

Le chauffage à pierres naturelles peut être monté dans toutes les pièces. Dans les salles de bains, il peut être monté dans la zone de protection 2 (mais pas la boîte de jonction).

9.2 Alignement de l'appareil

En usine, le chauffage à pierres naturelles est dimensionné pour un montage à l'horizontale.

En cas de montage à la verticale, vous devez procéder aux modifications ci-dessous avant l'installation :

» Permutez le support mural situé au-dessus du câble d'alimentation avec le boulon d'écartement placé à la diagonale.

AVERTISSEMENT Électrocution

Veillez à ce que le câble d'alimentation se trouve toujours au niveau du bord inférieur.

» Tournez les deux supports muraux avec les ouvertures oblongues vers le bas.

Dommages matériels

Serrez les vis de fixation dans le chauffage à pierres naturelles avec précaution afin d'éviter que les chevilles se faussent et se détachent.

9.3 Montage de la plaque réfléchissante

Selon les dimensions de l'appareil, 1 ou 2 plaques réfléchissantes en PSE à revêtement en aluminium sont jointes à l'appareil. Les plaques réfléchissantes ont un effet isolant et réfléchissant et limitent les déperditions calorifiques par le mur.

Si vous montez l'appareil sur un mur extérieur, nous vous recommandons d'installer au préalable la plaque réfléchissante sur l'emplacement de montage.

Remarque

Le revêtement en aluminium de la plaque réfléchissante déteint légèrement.

» Portez des gants de protection lors du montage de la plaque réfléchissante.

» Pour le montage de la plaque réfléchissante, utilisez un adhésif adapté (colle pour revêtement mural) ainsi qu'une spatule à denture moyenne (B2 ou B3).
» Appliquez l'adhésif sur toute la face arrière de la plaque réfléchissante.

10. Pose de l'appareil

10.1 Fixation murale

Dommages matériels

Fixez le chauffage à pierres naturelles sur un mur plan uniquement pour éviter l'apparition de fissures sur la plaque de pierre naturelle suite à des tensions.

Si le mur de montage présente des aspérités, réalisez une compensation des surfaces avant de serrer les vis de fixation.

Dommages matériels

Vous ne devez ni retourner, ni basculer le chauffage à pierres naturelles afin d'éviter tout risque de rupture.

Dommages matériels

Les chevilles placées dans la plaque de pierre naturelle peuvent se fausser et se détacher si les vis de fixation sont serrées trop fermement.

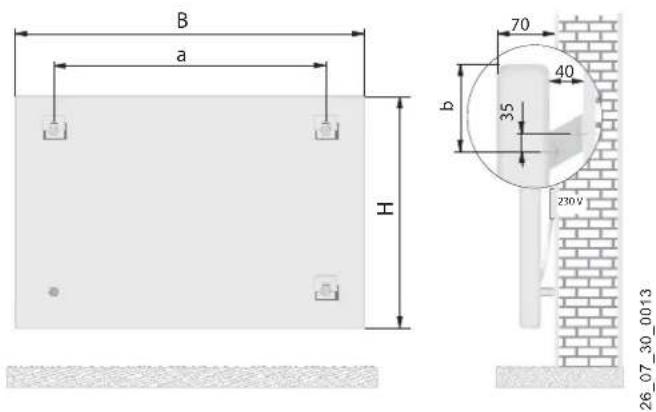

» Mesurez les cotes a et b pour les trous de perçage sur le chauffage à pierres naturelles.
» Sur la base des cotes déterminées, percez les trous dans un mur suffisamment porteur. Respectez une distance de sécurité de 100 mm de tous les côtés (par exemple, cote b + 100 mm).
» Serrez les vis à six pans dans les trous de perçage de manière à ce que le chauffage à pierres naturelles puisse encore être accroché derrière la tête de vis avec les trous oblongs ouverts des supports muraux.
» Accrochez le chauffage à pierres naturelles. Serrez les vis à six pans. Compensez les tensions présentes en desserrant légèrement les vis de fixation dans la plaque de pierre naturelle. Resserrez ensuite les vis de fixation.

10.2 Raccordement électrique

Dommages matériels

Raccourcissez le câble d'alimentation de manière à pouvoir décrocher le chauffage à pierres naturelles sans débrancher le câble.

Raccordez le chauffage à pierres naturelles à une tension alternative de 230 V / 50 Hz uniquement.

11. Première mise en service

Dommages matériels

Lors du réchauffement initial du chauffage à pierres naturelles, observez un temps de montée en température maximal de 20 minutes. Laissez ensuite la plaque refroidir pendant au moins 60 minutes.

» Répétez l'opération une seconde fois.

Durant les deux premiers jours, laissez progressivement monter le chauffage à pierres naturelles à la température ambiante souhaitée. Vous éviterez ainsi toute fissure capillaire. L'apparition de fissures capillaires ne présente aucun danger et ne nuit ni au fonctionnement, ni à la sécurité du chauffage à pierres naturelles.

12. Remise de l'appareil à l'utilisateur

» Expliquez les différentes fonctions de l'appareil à l'utilisateur. Attirez particulièrement son attention sur les consignes de sécurité.
» Remettez les instructions d'utilisation et d'installation à l'utilisateur.

13. Données techniques

13.1 Cotes et raccordements

B a H 70 40 35 230V 26_07_30_0013

13.2 Distances minimales

100 mm 100mm 100mm 100mm 500 mm 26_07_30_0003

13.3 Tableau de données

NSH 35 JA NSH 35 LA NSH 35 MC NSH 35 PA NSH 35 PR NSH 35 SA NSH 35 VA NSH 35 VO
189648 189678 189658 189673 189663 189668 189876 189653
Données électriques
Puissance de rac-cordement	kW	0,35	0,35	0,35	0,35	0,35	0,35	0,35	0,35
Fréquence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Courant nominal	A	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
Dimensions
Hauteur	mm	400	400	400	400	400	400	400	400
Largeur	mm	600	600	600	600	600	600	600	600
Profondeur	mm	70	70	70	70	70	70	70	70
Poids
Poids	kg	19	19	19	19	19	19	19	19
Versions
Indice de protection (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Classe de protection		II	II	II	II	II	II	II	II
NSH 65 JA NSH 65 LA NSH 65 MC NSH 65 PA NSH 65 PR NSH 65 SA NSH 65 VA NSH 65 VO
		189649	189679	189659	189674	189664	189669	189877	189654
Données électriques
Puissance de rac-cordement	kW	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65
Fréquence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Courant nominal	A	2,8	2,8	2,8	2,8	2,8	2,8	2,8	2,8
Dimensions
Hauteur	mm	400	400	400	400	400	400	400	400
Largeur	mm	1000	1000	1000	1000	1000	1000	1000	1000
Profondeur	mm	70	70	70	70	70	70	70	70
Poids
Poids	kg	33	33	33	33	33	33	33	33
Versions
Indice de protection (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Classe de protection		II	II	II	II	II	II	II	II
NSH 85 JA NSH 85 LA NSH 85 MC NSH 85 PA NSH 85 PR NSH 85 SA NSH 85 VA NSH 85 VO
		189650	189680	189660	189675	189665	189670	189878	189655
Données électriques
Puissance de rac-cordement	kW	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85
Fréquence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Courant nominal	A	3,7	3,7	3,7	3,7	3,7	3,7	3,7	3,7
Dimensions
Hauteur	mm	500	500	500	500	500	500	500	500
Largeur	mm	1000	1000	1000	1000	1000	1000	1000	1000
Profondeur	mm	70	70	70	70	70	70	70	70
Poids
Poides	kg	38	38	38	38	38	38	38	38
Versions
Indice de protection (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Classe de protection		II	II	II	II	II	II	II	II
		NSH 115 JA	NSH 115 LA	NSH 115 MC	NSH 115 PA	NSH 115 PR	NSH 115 SA	NSH 115 VA	NSH 115 VO
		189651	189681	189661	189676	189666	189671	189879	189656
Données électriques
Puissance de rac-cordement	kW	1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15 1,15
Fréquence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Courant nominal	A	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0
Dimensions
Hauteur	mm	600	600	600	600	600	600	600	600
Largeur	mm	1000	1000	1000	1000	1000	1000	1000	1000
Profondeur	mm	70	70	70	70	70	70	70	70
Poids
Poids	kg	46	46	46	46	46	46	46	46
Versions
Indice de protection (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Classe de protec-tion		II	II	II	II	II	II	II	II
		NSH 145 JA	NSH 145 LA	NSH 145 MC	NSH 145 PA	NSH 145 PR	NSH 145 SA	NSH 145 VA	NSH 145 VO
		189652	189682	189662	189677	189667	189672	189880	189657
Données électriques
Puissance de rac-cordement	kW	1,45	1,45	1,45	1,45	1,45	1,45	1,45	1,45
Fréquence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Courant nominal	A	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
Dimensions
Hauteur	mm	600	600	600	600	600	600	600	600
Largeur	mm	1250	1250	1250	1250	1250	1250	1250	1250
Profondeur	mm	70	70	70	70	70	70	70	70
Poids
Poids	kg	60	60	60	60	60	60	60	60
Versions
Indice de protecti-on (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Classe de protec-tion		II	II	II	II	II	II	II	II
		NSH 165 JA	NSH 165 MC	NSH 165 PR	NSH 165 SA		NSH 165 VA	NSH 165 VO
		231947	231948	231949	223308		223307	231946
Données électriques
Puissance de raccorde-ment	kW	1,65	1,65	1,65	1,65		1,65	1,65
Fréquence	Hz	50/60	50/60	50/60	50/60		50/60	50/60
Courant nominal	A	7,2	7,2	7,2	7,2		7,2	7,2
Dimensions
Hauteur	mm	600	600	600	600		600	600
Largeur	mm	1350	1350	1350	1350		1350	1350
Profondeur	mm	70	70	70	70		70	70
Poids
Poids	kg	70	70	70	70		70	70
Versions
Indice de protection (IP)		IP66	IP66	IP66	IP66		IP66	IP66
Classe de protection		II	II	II	II		II	II

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.

BIJZONDERE INFO

BEDIENING
