BEDIENUNGSANLEITUNG NSH 165 AEG

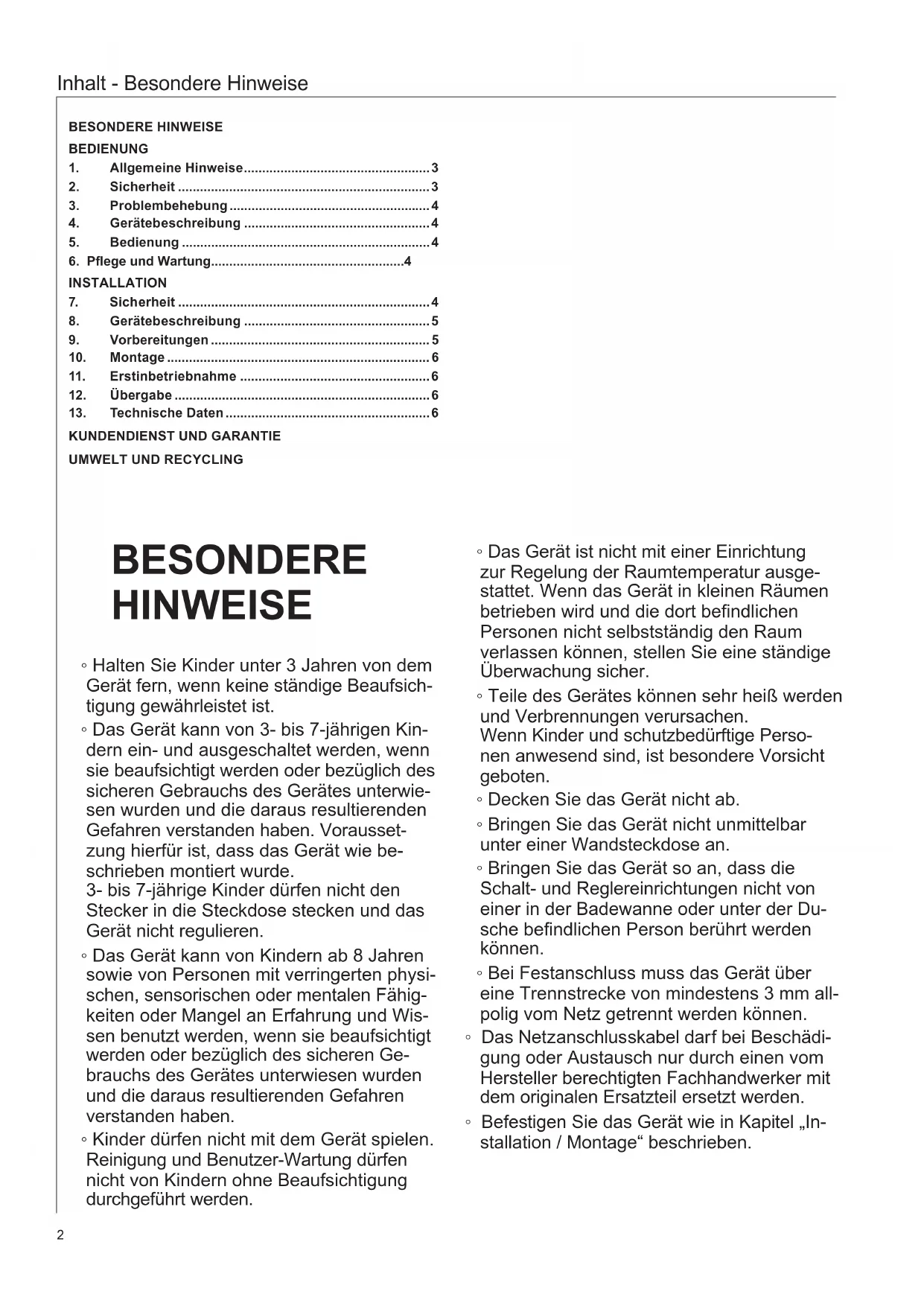

Bedienung und Installation 2

1. Allgemeine Hinweise....3
2. Sicherheit .... 3
3. Problembehebung 4
4. Gerätebeschreibung 4
5. Bedienung 4
6. Pflege und Wartung......4

INSTALLATION

1. Sicherheit ....4
2. Gerätebeschreibung 5
3. Vorbereitungen 5
4. Montage 6
5. Erstinbetriebnahme 6
6. Übergabe 6
7. Technische Daten....6

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDERE HINWEISE

° Halten Sie Kinder unter 3 Jahren von dem Gerät fern, wenn keine ständige Beaufsichtigung gewährleistet ist.
Das Gerät kann von 3- bis 7-jährigen Kindern ein- und ausgeschaltet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Voraussetzung hierfür ist, dass das Gerät wie beschrieben montiert wurde.
3- bis 7-jährige Kinder dürfen nicht den Stecker in die Steckdose stecken und das Gerät nicht regulieren.
• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgestattet. Wenn das Gerät in kleinen Räumen betrieben wird und die dort befindlichen Personen nicht selbstständig den Raum verlassen können, stellen Sie eine ständige Überwachung sicher.
- Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Wenn Kinder und schutzbedürftige Personen anwesend sind, ist besondere Vorsicht geboten.
- Decken Sie das Gerät nicht ab.
- Bringen Sie das Gerät nicht unmittelbar unter einer Wandsteckdose an.
- Bringen Sie das Gerät so an, dass die Schalt- und Reglereinrichtungen nicht von einer in der Badewanne oder unter der Dusche befindlichen Person berührt werden können.
- Bei Festanschluss muss das Gerät über eine Trennstrecke von mindestens 3 mm all-polig vom Netz getrennt werden können.
Das Netzanschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

	Verletzung
	Stromschlag
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Hinweise am Gerät

Symbol Bedeutung

Gerät nicht abdecken

1.4 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

WARNUNG Verletzung

• Halten Sie Kinder unter 3 Jahren von dem Gerät fern, wenn keine ständige Beaufsichtigung gewährleistet ist.
  Das Gerät kann von 3- bis 7-jährigen Kindern ein- und ausgeschaltet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Voraussetzung hierfür ist, dass das Gerät wie beschrieben montiert wurde. 3- bis 7-jährige Kinder dürfen nicht den Stecker in die Steckdose stecken und das Gerät nicht regulieren.
  Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

WARNUNG Verletzung

Das Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgestattet.

Wenn das Gerät in kleinen Räumen betrieben wird und die dort befindlichen Personen nicht selbstständig den Raum verlassen können, stellen Sie eine ständige Überwachung sicher.

WARNUNG Verletzung

Die Natursteinplatte kann, je nach Größe, bis zu 70 kg wiegen und beim Herunterfallen schwere Verletzungen verursachen.

» Kippen Sie das Gerät nicht an.

WARNUNG Verbrennung Betreiben Sie das Gerät nicht, wenn im Aufstellraum Arbeiten wie Verlegen, Schleifen, Versiegeln, Reinigen mit Benzin und Pflegen von Fußböden (Spray, Bohnerwachs) und dergl. durchgeführt werden.

WARNUNG Verbrennung Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Wenn Kinder und schutzbedürftige Personen anwesend sind, ist besondere Vorsicht geboten.

WARNUNG Verbrennung - Decken Sie das Gerät nicht ab. - Legen Sie keine Gegenstände auf das Gerät. - Lehnen Sie keine Gegenstände an das Gerät. - Stecken Sie keine Gegenstände zwischen Gerät und Wand (z. B. zum Wäschetrocknen). - Legen Sie keine brennbaren, entzündbaren oder wärmedämmenden Gegenstände oder Stoffe, wie Wäsche, Decken, Zeitschriften, Behälter mit Bohnerwachs oder Benzin, Spraydosen und dergl. in die unmittelbare Nähe des Gerätes.

VORSICHT Verbrennung Für Gegenstände aller Art, wie z. B. Möbel, Gardinen, Vorhänge und Textilien oder sonstige brennbaren oder nicht brennbaren Materialien, muss zum Gerät allseitig ein Mindestabstand von 100 mm, zur Vorderseite von 500 mm, eingehalten werden.

2.2 Prüfzeichen

Siehe Typenschild am Gerät.

3. Problemehebung

Wenn die Natursteinheizung nicht warm wird, prüfen Sie, ob im Sicherungskasten die zugehörigen Sicherungen oder der FI-Schutzschalter ausgelöst haben. Beheben Sie die Ursache.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

4. Gerätebeschreibung

Die Natursteinheizung ist eine elektrisch beheizte Marmor - oder Specksteinplatte, die über einen wandmontierten Raumtemperaturregler geregelt wird.

Hierfür wird in die Rückseite einer 30 mm starken Natursteinplatte ein Heizleiter eingelassen, der die Platte gleichmäßigerwärmt.

Die in der Natursteinplatte gespeicherte Wärme wird in Form von langwelligen Strahlen (vergleichbar mit Sonnenstrahlen) abgegeben. Somit werden gleichermaßen die im Raum befindlichen Personen und Gegenstände erwärmt, ohne die Luft zu verwirbeln.

Durch Verwendung spezieller Dübel zur Befestigung der Wandhalterungen an der Natursteinplatte sind die Be festigungspunkte von vorn nicht sichtbar. Auf diese Weise wird die Struktur der Platte nicht unterbrochen. Die Wandhalterungen sind umbaubar, sodass die Natursteinheizung sowohl waagerecht als auch senkrecht montiert werden kann.

Handtuchhalter

Der als Sonderzubehör lieferbare Handtuchhalter dient zum Wärmen oder Trocknen von Textilien, die durch Wasser feucht geworden sind (keine chemische Reinigung).

5. Bedienung

Die Regelung der Natursteinheizung erfolgt ausschließlich über wandmontierte Raum temperaturregler (Auf- oder Unterputz; siehe Kapitel „Installation / Gerätebeschreibung / Zubehör“).

Beachten Sie die Bedienungs- und Installationsanleitung des jeweiligen Reglers.

6. Pflege und Wartung

Reinigen Sie die Natursteinheizung im abgekühlten Zustand mit einem feuchten Tuch. Verwenden Sie keine scheuernden und ätzenden Pflegemittel.

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

• Bringen Sie das Gerät an einer senkrechten, bis mindestens 90 °C temperaturbeständigen Wand an.
• Halten Sie die Mindestabstände zu angrenzenden Objektflächen ein.
• Beachten Sie das Typenschild
  • Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
• Der Anschluss an das Stromnetz ist nur als fester Anschluss möglich.
• Bringen Sie das Gerät nicht unmittelbar unterhalb einer Wandsteckdose an.
  Das Gerät muss über eine Trenn strecke von mindestens 3 mm allpolig vom Stromnetz getrennt werden können. Die Installation mit festverlegter elektrischer Anschlussleitung ist nicht zulässig.
• Bei der Installation des Heizgerätes in Räumen mit Badewanne und / oder Dusche berücksichtigen Sie den Schutzbereich nach VDE 0100 Teil 701 in Abstimmung mit den Angaben auf dem Geräte-Typenschild. Die Installation der Netz-Anschlussdose darf hierbei nicht in den Schutzbereichen 1 und 2 erfolgen.
• Bringen Sie das Gerät so an, dass Schalt- und Regeleinrichtungen nicht von einer in der Badewanne oder unter der Dusche befindlichen Person berührt werden können.
• Legen Sie die Betriebsmittel auf die Nennauf nahme der Geräte aus.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

8.1 Geräteaufbau

1 2 3 4 26_07_30_0004

1 Natursteinplatte
2 Wandhalterungen mit Befestigungsschrauben
3 Netzanschlusskabel
4 Distanzbolzen

Hinweis

Die Sechskantschrauben zur Wandbefestigung sind nicht im Lieferumfang enthalten.

In die Rückseite der Natursteinplatten ist ein Kanalsystem eingefräst, in die ein Heizleiter mit 2 selbstständig rückstellenden Sicherheitstemperaturbegrenzerneingelegt ist. Zur Abdeckung wird das Kanalsystem abschließend mit Marmorkleber aufgefüllt.

8.2 Lieferumfang

Mit dem Gerät werden geliefert:

• 3 Wandhalterungen mit Befestigungsschrauben
• 1 Distanzbolzen
• NSH 35-115: 1 Rückstrahlplatte
• NSH 145-165: 2 Rückstrahlplatten

8.3 Zubehör

Die Regelung der Natursteinheizung erfolgt über einen Raumtemperaturregler.

• RT 600: Raumtemperaturregler mit thermischer Rückführung, Schaltleistung 10 A 230 V
- RT 601 SN: Raumtemperaturregler mit thermischer Rückführung, mit Netzschalter EIN/AUS, Schaltleistung 10 A 230 V, Aufputz-Installation
• RT 5050 SN: Raumtemperaturregler mit thermischer Rückführung, mit Netzschalter EIN/AUS, Schaltleistung 10 A 230 V, Unterputz-Installation
- RTE 900 SN: Elektronischer 2-Punktregler mit Netzschalter EIN/AUS, Schaltleistung 16 A 230 V, Aufputz-Installation
- RTE 5050 SN: Elektronischer 2-Punktregler mit Netzschalter EIN/AUS, Schaltleistung 16 A 230 V, Unterputz-Installation
• RTF: digitaler Funk-Raumtemperaturregler mit Wochenprogramm, 5 Betriebsarten wählbar

9. Vorbereitungen

9.1 Montageort

Die Natursteinheizung ist ausschließlich zur festen Wandmontage vorgesehen. Achten Sie darauf, dass eine ausreichend trag fähige Wand zur Verfügung steht.

Eine Montage ist in allen Räumen möglich. In Bädern kann die Natursteinheizung im Schutz bereich 2 montiert werden (nicht die Netzanschlussdose).

9.2 Ausrichtung des Gerätes

Werkseitig ist die Natursteinheizung für eine waagerechte Montage ausgelegt.

Bei senkrechter Montage führen Sie vor Mon tagebeginn folgende Änderungen durch:

» Tauschen Sie die Wandhalterung oberhalb der Netzanschlussleitung mit dem dia gonal sitzenden Distanzbolzen aus.

WARNUNG Stromschlag

Achten Sie darauf, dass sich das Netzanschlusskabel immer an der unteren Kante befindet.

» Drehen Sie beide Wandhalterungen mit den Langloch öffnungen nach unten.

Sachschaden

Ziehen Sie die Befestigungsschrauben in der Naturstein heizung vorsichtig an, da sich sonst die Dübel in der Natursteinplatte überdrehen und lösen können.

9.3 Montage der Rückstrahlplatte

Je nach Gerätegröße liegen dem Gerät 1-2 Rückstrahlplatten aus aluminiumbeschichtetem EPS bei. Rückstrahlplatten haben sowohl eine isolierende als auch reflektierende Wirkung und vermindern Wärmeverluste durch die Wand.

Wenn Sie Ihr Gerät an einer Außenwand montieren, empfehlen wir, vor der Gerätemontage die Rückstrahlplatte an der Montagestelle anzubringen.

Hinweis

Die Aluminiumbeschichtung der Rückstrahlplatte färbt leicht ab.

» Tragen Sie bei der Montage der Rückstrahlplatte Schutzhandschuhe.

» Verwenden Sie zur Montage der Rückstrahlplatte geeignetes Klebemittel (Wandbelagskleber) sowie eine Zahnspachtel mittlerer Zahnung (B2 oder B3).
» Tragen Sie das Klebemittel vollflächig auf die Rückseite der Rückstrahlplatte auf.

10. Montage

10.1 Wandbefestigung

Sachschaden

Befestigen Sie die Natursteinheizung nur an ei ner ebenen Wand, da sonst durch Spannungen Risse in der Natursteinplatte entstehen können. Bei Unebenheiten an der Montagewand stellen Sie vor dem Anziehen der Befestigungsschrauben einen Flächenaus gleich her.

Sachschaden

Kanten oder kippen Sie die Natursteinheizung nicht. Andernfalls besteht Bruchgefahr.

Sachschaden

Die Dübel in der Natursteinplatte können sich bei zu festem Anziehen der Befestigungsschrauben überdrehen und lösen.

» Messen Sie die Maße a und b für die Bohrlöcher an der Natursteinheizung ab.
» Bohren Sie die Löcher anhand der ermittelten Maße in eine ausreichend tragfähige Wand. Achten Sie auf einen allseitigen Si cherheitsabstand von 100 mm (z. B. Maß b + 100 mm).
» Schrauben Sie die Sechskantschrauben soweit in die Bohrlö cher, dass die Natursteinheizung mit den offenen Langlöchern der Wand halterungen noch hinter dem Schrau benkopf eingehakt werden kann.
» Hängen Sie die Natursteinheizung ein. Ziehen Sie die Sechskantschrauben an. Gleichen Sie auftreten- de Spannungen durch leichtes Lösen der Befestigungsschrauben in der Natursteinplatte aus. Ziehen Sie die Befestigungsschrauben anschließend wieder fest.

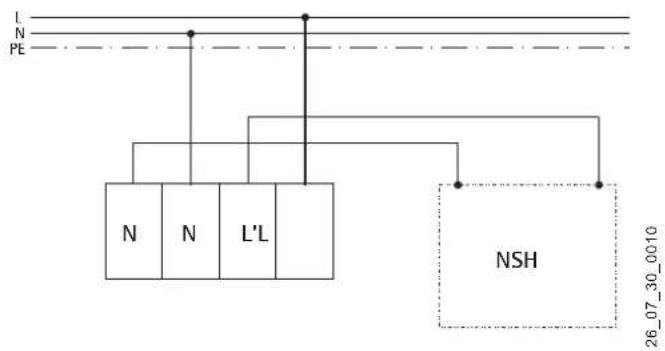

10.2 Elektrischer Anschluss

Sachschaden

Kürzen Sie die Netzanschlussleitung nur so weit, wie ein Abhängen der Naturstein heizung ohne Abklemmen der Netzanschluss leitung möglich ist.

Schließen Sie die Natursteinheizung nur an Wechselspannung 230 V / 50 Hz an.

11. Erstinbetriebnahme

Sachschaden

Beim ersten Aufheizen der Natur stein heizung beachten Sie eine maximale Auf heizzeit von 20 Minuten. Danach muss die Platte mindestens 60 Minuten abkühlen.

» Führen Sie diese Maßnahme ein weiteres Mal durch.

Heizen Sie die Natursteinheizung in den ersten zwei Tagen stufenweise auf die gewünschte Raumtemperatur auf. Auf diese Weise vermeiden Sie Haarrisse. Wenn Haarrisse auf treten, ist dies ungefährlich und beeinträchtigt weder die Funktion noch die Sicherheit der Natursteinheizung.

12. Übergabe

» Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen Sie ihn besonders auf die Sicherheitshinweise aufmerksam.
» Überreichen Sie dem Benutzer die Bedienungs- und Installationsanleitung.

13. Technische Daten

13.1 Maße und Anschlüsse

B a H 70 40 b 35 230 V 3.07_30_0013

13.2 Mindestabstände

100 mm 100mm 100mm 100mm 500 mm 26_07_30_0003

13.3 Datentabelle

NSH 35 JA NSH 35 LA NSH 35 MC NSH 35 PA NSH 35 PR NSH 35 SA NSH 35 VA NSH 35 VO
189648 189678 189658 189673 189663 189668 189876 189653
Elektrische Daten
Anschlussleistung	kW	0,35	0,35	0,35	0,35	0,35	0,35	0,35	0,35
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Nennstrom	A	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
Dimensionen
Höhe	mm	400	400	400	400	400	400	400	400
Breite	mm	600	600	600	600	600	600	600	600
Tiefe	mm	70	70	70	70	70	70	70	70
Gewichte
Gewicht	kg	19	19	19	19	19	19	19	19
Ausführungen
Schutzart (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Schutzklasse		II	II	II	II	II	II	II	II
NSH 65 JA NSH 65 LA NSH 65 MC NSH 65 PA NSH 65 PR NSH 65 SA NSH 65 VA NSH 65 VO
		189649	189679	189659	189674	189664	189669	189877	189654
Elektrische Daten
Anschlussleistung	kW	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Nennstrom	A	2,8	2,8	2,8	2,8	2,8	2,8	2,8	2,8
Dimensionen
Höhe	mm	400	400	400	400	400	400	400	400
Breite	mm	1000	1000	1000	1000	1000	1000	1000	1000
Tiefe	mm	70	70	70	70	70	70	70	70
Gewichte
Gewicht	kg	33	33	33	33	33	33	33	33
Ausführungen
Schutzart (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Schutzklasse		II	II	II	II	II	II	II	II
NSH 85 JA NSH 85 LA NSH 85 MC NSH 85 PA NSH 85 PR NSH 85 SA NSH 85 VA NSH 85 VO
		189650	189680	189660	189675	189665	189670	189878	189655
Elektrische Daten
Anschlussleistung	kW	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Nennstrom	A	3,7	3,7	3,7	3,7	3,7	3,7	3,7	3,7
Dimensionen
Höhe	mm	500	500	500	500	500	500	500	500
Breite	mm	1000	1000	1000	1000	1000	1000	1000	1000
Tiefe	mm	70	70	70	70	70	70	70	70
Gewichte
Gewicht	kg	38	38	38	38	38	38	38	38
Ausführungen
Schutzart (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Schutzklasse		II	II	II	II	II	II	II	II

Bedienung - für den Benutzer und den Fachhandwerker

		NSH 115 JA	NSH 115 LA	NSH 115 MC	NSH 115 PA	NSH 115 PR	NSH 115 SA	NSH 115 VA	NSH 115 VO
		189651	189681	189661	189676	189666	189671	189879	189656
Elektrische Daten
Anschlussleistung kW 1,15 1,15 1,15 1,15 1,15 1,15
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Nennstrom	A	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0
Dimensionen
Höhe	mm	600	600	600	600	600	600	600	600
Breite	mm	1000	1000	1000	1000	1000	1000	1000	1000
Tiefe	mm	70 70 70 70 70	70 70 70
Gewichte
Gewicht	kg	46	46	46	46	46	46	46	46
Ausführungen
Schutzart (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Schutzklasse		II	II	II	II	II	II	II	II
		NSH 145 JA	NSH 145 LA	NSH 145 MC	NSH 145 PA	NSH 145 PR	NSH 145 SA	NSH 145 VA	NSH 145 VO
		189652	189682	189662	189677	189667	189672	189880	189657
Elektrische Daten
Anschlussleistung	kW	1,45	1,45	1,45	1,45	1,45	1,45	1,45	1,45
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Nennstrom	A	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
Dimensionen
Höhe	mm	600	600	600	600	600	600	600	600
Breite	mm	1250	1250	1250	1250	1250	1250	1250	1250
Tiefe	mm	70	70	70	70	70	70	70	70
Gewichte
Gewicht	kg	60	60	60	60	60	60	60	60
Ausführungen
Schutzart (IP)		IP66	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Schutzklasse		II	II	II	II	II	II	II	II
		NSH 165 JA	NSH 165 MC	NSH 165 PR	NSH 165 SA	NSH 165 VA	NSH 165 VO
		231947	231948	231949	223308	223307	231946
Elektrische Daten
Anschlussleistung		kW	1,65	1,65	1,65	1,65	1,65	1,65	1,65
Frequenz		Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Nennstrom		A	7,2	7,2	7,2	7,2	7,2	7,2	7,2
Dimensionen
Höhe		mm	600	600	600	600	600	600	600
Breite		mm	1350	1350	1350	1350	1350	1350	1350
Tiefe		mm	70	70	70	70	70	70	70
Gewichte
Gewicht		kg	70	70	70	70	70	70	70
Ausführungen
Schutzart (IP)			IP66	IP66	IP66	IP66	IP66	IP66	IP66
Schutzklasse			II	II	II	II	II	II	II

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel. [phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

VOORZICHTIG verbranding

13. Technische gegevens

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

4017212561775

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
