Type de produit	Jouet radiocommandé - avion électrique avec voile (paramoteur)
Marque	Graupner
Modèle	Sky Surfer 2.0 RTF
Dimensions de la voile	1260 x 460 mm
Longueur du chariot	Environ 220 mm
Hauteur du chariot	Environ 300 mm
Poids en vol	600 g
Vitesse de vol	10 - 15 km/h
Autonomie de vol	8-10 minutes (avec accu LiPo 2/1100 20C)
Alimentation modèle	Accu LiPo 7,4 V 2 cellules (non inclus)
Alimentation émetteur	4 piles ou accus AA (1,2 V / 800 mAh recommandé)
Fréquence radio	2.4 GHz
Fonctions radio	Gauche/Droite, Profondeur (variateur), Gaz
Âge recommandé	14 ans et plus (moins de 14 ans sous surveillance adulte)
Conditions de vol	Extérieur, vent nul à faible (max 2,5 m/s)
Pièces détachées principales	Moteur avec axe réducteur (92210.11), Unité récepteur/variateur (92210.21), Émetteur 2.4 GHz (92210.22), Jeu de vis (92210.23)
Entretien et nettoyage	Nettoyer après chaque vol avec des produits appropriés
Garantie	24 mois (sous conditions)

FOIRE AUX QUESTIONS - Sky Surfer 2.0 RTF GRAUPNER

Comment lier l'émetteur au récepteur (procédure Binding) ?

Allumez d'abord l'émetteur, puis le Sky Surfer. Appuyez sur le bouton de l'unité variateur-réception : la LED clignote rouge puis devient verte si la liaison réussit. Si elle reste rouge, répétez la procédure.

Quelle batterie LiPo utiliser et comment la charger ?

Utilisez un accu LiPo 7,4 V 2/1100 mAh 20C (réf. 92210.1). Chargez-le exclusivement avec le chargeur LiPo Balancer Charger (réf. 6454) sur une surface ininflammable, résistante à la chaleur et non conductrice. Ne laissez jamais la charge sans surveillance.

Pourquoi l'hélice ne tourne-t-elle pas ?

Vérifiez que l'interrupteur ON/OFF du modèle est allumé et que l'accu est suffisamment chargé. Si l'accu est presque vide, le variateur coupe le moteur par sécurité.

Comment calibrer les gaz pour que le moteur démarre ?

Après avoir allumé l'émetteur puis le modèle, déplacez le manche des gaz complètement vers l'avant (plein gaz), puis complètement vers l'arrière (arrêt moteur). Un bip sonore confirme que le récepteur est prêt.

Quelles sont les conditions météo recommandées pour voler ?

Volez par vent nul à faible, idéalement jusqu'à 1,5 m/s (feuilles bougent à peine). Évitez les vents supérieurs à 2,5 m/s. Ne volez jamais par vent fort (au-dessus de 30 km/h).

Comment ajuster la trajectoire en vol ?

Utilisez les trims digitaux de l'émetteur. Si l'avion vire à gauche, appuyez sur la touche de trim droit jusqu'à ce qu'il vole droit. Faites l'inverse pour un virage à droite.

Que faire si le moteur chauffe trop ?

Laissez le moteur refroidir au moins 20 minutes entre chaque vol. Ne dépassez pas cette durée, sinon vous risquez d'endommager le moteur.

Comment entretenir le Sky Surfer ?

Après chaque séance, nettoyez le modèle et les composants RC avec des produits appropriés. Vérifiez l'état des suspentes, de l'hélice et des piles. Débranchez toujours l'accu après l'utilisation.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles chez les revendeurs spécialisés en modélisme. Références : moteur (92210.11), récepteur/variateur (92210.21), émetteur (92210.22), jeu de vis (92210.23).

Que faire en cas de perte de contrôle en vol ?

Réduisez immédiatement les gaz et effectuez des virages serrés à droite pour perdre de l'altitude. Si le vent devient trop fort, entamez une procédure d'atterrissage d'urgence face au vent.

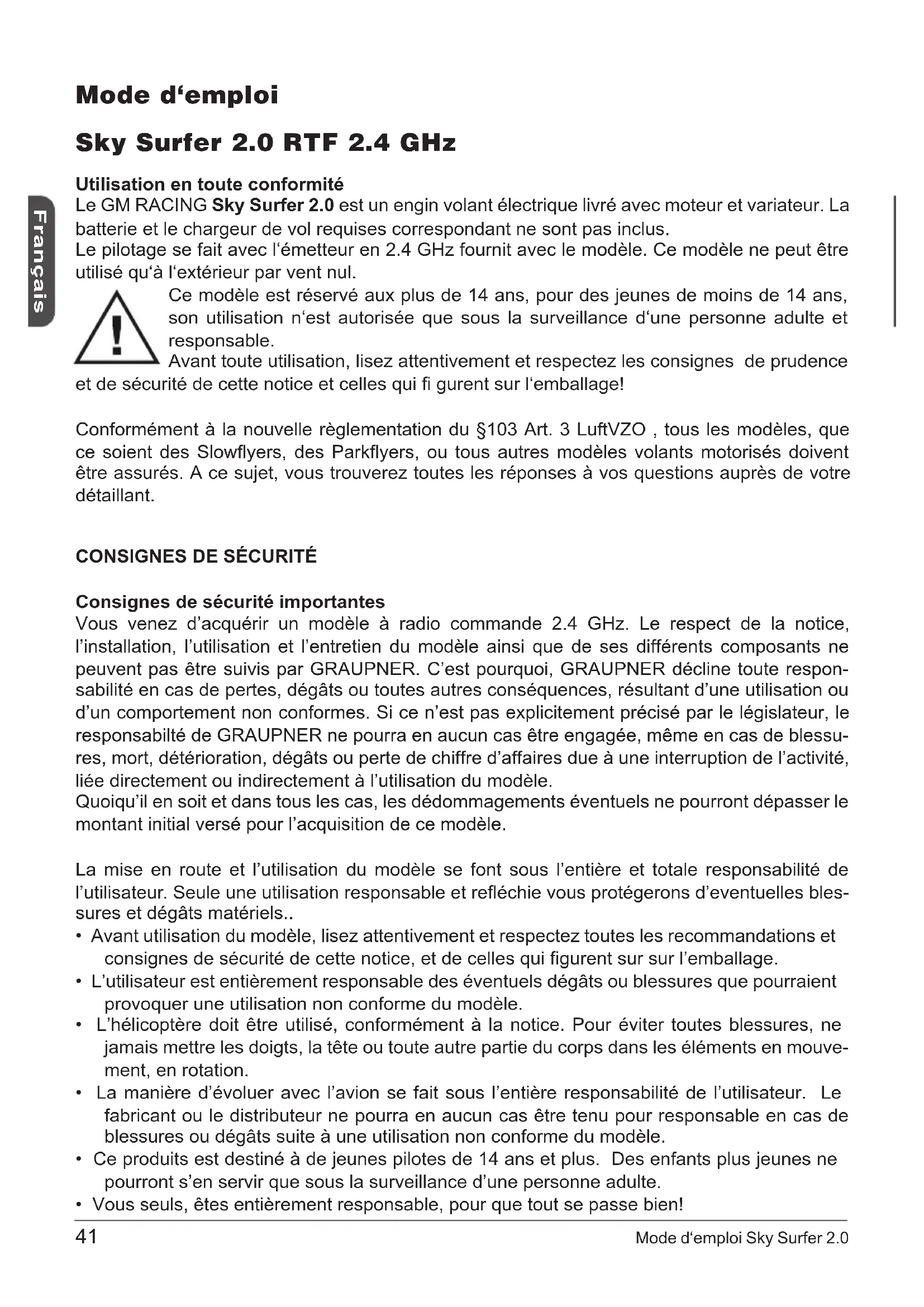

MODE D'EMPLOI Sky Surfer 2.0 RTF GRAUPNER

Manuel d'utilisation Francais 41-60

Utilisation en toute conformité

Le GM RACING Sky Surfer 2.0 est un engin volant électrique livré avec moteur et variateur. La batterie et le chargeur de vol requises correspondant ne sont pas inclus.

Le pilotage se fait avec l'émetteur en 2.4 GHz fournit avec le modèle. Ce modèle ne peut être utilisé qu'à l'extérieur par vent nul.

Ce modèle est réservé aux plus de 14 ans, pour des jeunes de moins de 14 ans, son utilisation n'est autorisée que sous la surveillance d'une personne adulte et responsable.

Avant toute utilisation, lisez attentivement et respectez les consignes de prudence

et de sécurité de cette notice et celles qui fi gurent sur l'emballage!

Conformément à la nouvelle réglementation du §103 Art. 3 LuftVZO, tous les modèles, que ce soient des Slowflyers, des Parkflyers, ou tous autres modèles volants motorisés doivent être assurés. A ce sujet, vous trouverez toutes les réponses à vos questions auprès de votre détaillant.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité importantes

Vous venez d'acquérir un modèle à radio commande 2.4 GHz. Le respect de la notice, l'installation, l'utilisation et l'entretien du modèle ainsi que de ses différents composants ne peuvent pas être suivis par GRAUPNER. C'est pourquoi, GRAUPNER décline toute responsabilité en cas de pertes, dégâts ou toutes autres conséquences, résultant d'une utilisation ou d'un comportement non conformes. Si ce n'est pas explicitement précisé par le législateur, le responsabilité de GRAUPNER ne pourra en aucun cas être engagée, même en cas de blessures, mort, détérioration, dégâts ou perte de chiffre d'affaires due à une interruption de l'activité, liée directement ou indirectement à l'utilisation du modèle.

Quoiqu'il en soit et dans tous les cas, les dédommagements éventuels ne pourront dépasser le montant initial versé pour l'acquisition de ce modèle.

La mise en route et l'utilisation du modèle se font sous l'entière et totale responsabilité de l'utilisateur. Seule une utilisation responsable et refléchie vous protégerons d'eventuelles blessures et dégâts matériels..

• Avant utilisation du modèle, lisez attentivement et respectez toutes les recommandations et consignes de sécurité de cette notice, et de celles qui figurent sur sur l'emballage.
• L'utilisateur est entièrement responsable des éventuels dégâts ou blessures que pourraient provoquer une utilisation non conforme du modèle.
• L'hélicoptère doit être utilisé, conformément à la notice. Pour éviter toutes blessures, ne jamais mettre les doigts, la tête ou toute autre partie du corps dans les éléments en mouvement, en rotation.
• La manière d'évoluer avec l'avion se fait sous l'entière responsabilité de l'utilisateur. Le fabricant ou le distributeur ne pourra en aucun cas être tenu pour responsable en cas de blessures ou dégâts suite à une utilisation non conforme du modèle.
• Ce produits est destiné à de jeunes pilotes de 14 ans et plus. Des enfants plus jeunes ne pourront s'en servir que sous la surveillance d'une personne adulte.
• Vous seuls, êtes entièrement responsable, pour que tout se passe bien!

Attention

1. Cet ensemble est composé de petites pièces qui pourraient s'avérer dangereuses en les avalant; c'est pourquoi, mettez-le hors de portée des enfants de moins de 3 ans.
2. N'évoluez pas avec ce modèle à l'interieur. Volez toujours dans un endroit sans le moindre obstacle.
3. Assurez-vous toujours que les sources d'alimentation (piles, accus) sont neuves ou chargées correctement.
4. Ne démontez ou ne modifiez aucune des pièces livrées, notamment en ce qui concerne l'émetteur et l'accu.
5. Protégez les différents composant contre l'humidité, humidité qui pourrait nuire au bon fonctionnement de l'électronique..
6. Evitez de mettre les doigts, cheveux ou habits flottants dans les pales des rotors en mouvement.
7. Toujours couper l'alimentation du modèle lorsqu'il n'est pas utilisé.
8. Ne jamais démonter l'accu, ne pas le mettre à proximité d'une source de chaleur et ne jamais le jeter dans un feu.
9. N'utiliser que l'émetteur fourni, et les batteries rechargeables et des chargeurs recommandées.
10. La présence d'une personne adulte est conseillée, il faut que les enfants soient rendus attentifs aux éventuels dangers que pourraient provoquer une utilisation non conforme du modèle.

Consignes de sécurité pour les alimentations (L'émetteur Sky Surfer 2.0)

• Il ne faut pas essayer de recharger des piles non rechargeables.
• Pour la recharge, les piles rechargeables doivent être retirées de l'appareil, dans la mesure ou il n'est pas fait mention d'une contre indication dans la notice.
• Les piles rechargeables ne peuvent être rechargées que sous la surveillance d'une personne adulte.
• Ne jamais utiliser des accus ou piles de marques différentes et ne jamais mélanger d'anciennes piles (ou accus) avec des nouvelles piles.
• N'utiliser que des piles qui correspondent au modèle préconisé ou qui sont similaires.
• Respectez les polarités des différents éléments en les montant.
• Retirez immédiatement les piles usagées de l'appareil.
• Ne court-circuitez pas les branchements.
• N'utilisez jamais des éléments défectueux ou des éléments de type différent.

Consignes de sécurité pour les accus LiPo (Sky Surfer 2.0)

Les accus au Lithium-Polymer (Abréviation : Accus LiPo) nécessitent un traitement particulière-ment attentionné. Ceci vaut aussi bien pour la charge et la décharge que pour le stockage et les autres manipulations. Voici les spécifications particulières à respecter impérativement :

Une mauvaise manipulation peut conduire à des explosions, des incendies, des dégage-ments de fumée et à un danger d'intoxication. Outre cela, la non observation des instructions et des avertissements influencera les performances et provoquera d'autres défectuosités.

La capacité de l'accu se réduit avec chaque charge/décharge. De même que leur stockage sous de trop fortes ou de trop faibles températures peut avoir comme suite une diminution graduelle de leur capacité. En raison de leur fort courant de décharge et du courant d'induction des moteurs électriques, ces accus utilisés en modélisme en observant toutes les prescriptions de charge et de décharge, atteignent encore à peu près 50-80% de la capacité d'un accu neuf après 50 cycles.

Les accus ne devront pas être jetés au feu !•

Les éléments ne devront pas être plongés dans un liquide comme l'eau, l'eau de mer, ou une boisson. Tout contact avec un liquide du même genre est à éviter.

Les accus ne devront pas être mis dans un four à micro-ondes ou sous pression. La suite peut être de la fumée, du feu et encore davantage !

- Les accus ne devront pas être laissés à la portée des bébés ou des petits enfants. S'il arrive qu'un accu soit avalé, consulter immédiatement un médecin.

Ne jamais démonter un accu LiPo. Le démontage d'un accu peut provoquer un court-circuit • interne avec comme suite un dégagement de gaz, le feu et une explosion ou encore un autre problème !

L'électrolyse contenue dans les accus LiPo et les vapeurs d'électrolyse sont nocives pour la santé. Eviter dans chaque cas un contact direct avec l'électrolyse. En cas de contact avec la peau, les yeux ou autres parties du corps, se rincer abondamment avec de l'eau fraîche et consulter ensuite un médecin.

Comme la Firme Graupner GmbH & Co. KG ne peut pas surveiller la charge et la décharge correctes des éléments, la garantie est exclue en cas de mauvaise exécution de ces processus.

Autres consignes de manipulation

Pour charger les packs d'accus LiPo, seuls les chargeurs autorisés avec un cordon de char-ge approprié peuvent être utilisés. Chaque manipulation au niveau du chargeur, voire le cordon de charge, peut entraîner de graves dégâts. Le chargeur contrôle impérativement, nécessairement et entièrement chaque élément du pack d'accu.

- Durant le processus de charge, placer la batterie à recharger sur une surface non inflammable, résistante à la chaleur et non conductrice! Eloigner également les objets combustibles ou facilement inflammables de l'installation de charge. La batterie ne devra pas être laissée sans surveillance durant la charge.

- Eviter un court-circuit. Ne jamais mettre un accu en court-circuit. Un court-circuit fait s'écouler un très fort courant qui échauffe les éléments. Ceci conduit à une perte d'électrolyse, un dégagement de gaz et même à une explosion ! Eviter la proximité ou l'environnement des accus LiPo Graupner avec des surfaces conductrices en raison du danger d'un court-circuit. Une tension supérieure à 4,25 V par élément devra dans chaque cas être évitée, car autre-ment la durabilité des éléments sera détériorée.

Ne jamais charger les éléments de l'accu avec les polarités inversées. Lorsqu'un accu est • chargé dans ces conditions, il se produit des réactions chimiques anormales pouvant générer rupture, fumée et fl ammes ! L'accu n'est alors plus utilisable.

La plage de température à respecter pendant la charge et la décharge pour les accus LiPo • va de 0 à 50°C.

- Entreposage: les accus doivent être entreposés avec une capacité de charge de 10 à 20%. Si la tension des éléments descend sous 3V, il faut alors absolument les recharger à 10-20 %. Si l'accu est entreposé avec une charge très faible (tension d'élément < 3V), voire complètement déchargé, il est alors inutilisable.

Les accus ne devront pas être mis dans un four à micro-ondes ou sous pression. La suite • peut être de la fumée, du feu et encore davantage !

Ne jamais démonter un accu LiPo. Le démontage d'un accu peut provoquer un court-circuit • interne avec comme suite un dégagement de gaz, le feu et une explosion ou encore un autre problème !

Les éléments détériorés ne devront en aucun cas être remis en utilisation. •

Les éléments détériorés se remarquent par un corps endommagé, une déformation, une • odeur ou une fuite d'électrolyse. Dans ces cas, une utilisation ultérieure de l'accu n'est plus admissible.

Les élément détériorés ou inutilisables sont bons pour la poubelle et devront être déposés •

dans un container spécialement réservé à cet usage.

• Les batteries incorporées dans un appareil devront toujours être retirées de celui-ci lorsqu'il n'est pas utilisé. Couper toujours l'interrupteur de l'appareil après son utilisation pour éviter les décharges profondes. Recharger toujours les batteries on temps opportun.
• Stocker les accus sur une surface non inflammable, résistante à la chaleur et non-conductrice!

Les accus LiPo ayant subi une trop forte décharge sint défectueux et ne peuvent plus être • utilisés!

Consignes de sécurité et d'utilisation du Sky Surfer 2.0

Ne pas entrer dans le champ de rotation de l'hélice! •

- Tenez-vous à distance et évitez tout contact que ce soit avec les vêtements flottants ou tout autre objet, du

champ de rotation de l'hélice. •

Si l'hélice est endommagée ou cassée, ne pas essayer de refaire un vol, pour éviter tout • risque de blessures.

Ne pas tenter de démonter le modèle ou de modifi er la construction.

L'utilisateur doit être en pleine possession de ses facultés physiques et mentales. Comme pour la conduite automobile, l'utilisation du modèle sous l'emprise de l'alcool ou de la drogue est strictement interdite.

• Le Sky Surfer est certes facile à piloter, mais il ne faut jamais mettre les autres personnes en danger.
  Ne jamais voler en direction, ni survoler des personnes ou des animaux. •
• En fonctionnement, le moteur du Sky Surfer 2.0 chauffe beaucoup, laissez-le refroidir au moins 20 minutes avant d'entamer le prochain vol, sinon, vous risquez d'endommager le moteur!
• N'utilisez que l'accu qui est recommandé. Des accus avec plus de 20C ne doivent en aucun cas être utilisés, sinon, vous risquez d'endommager le moteur!

Accessoires recommandés:

Réf N° 92210.1 Accu LiPo 7.4 V 2/1100 20C•

• Réf N° 6454 Chargeur LiPo Balancer Charger 2-3 S 12 V/230 V
• Réf N° 3621.4 Mignon Eco Power 1.2V/800 mAh ou
• Réf N° 3426 Éléments Mignon

Consignes de sécurité

e velez que dans des arfreits dégagés. libra

1. Ne volez que dans des endroits dégagés, libres de tout obstacle, tels que des arbres ou lignes haute tension

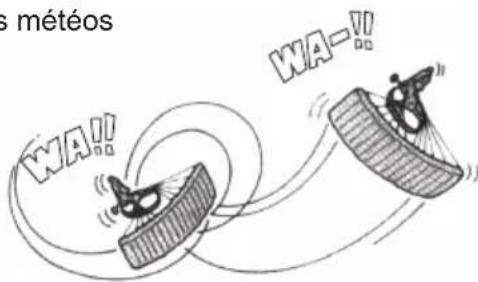

2. Conditions météos

s météos WA!! WA-!!

Le Sky Surfer a les meilleurs qualités de vol, par des vents jusqu'à 1,5 m/s. Evitez de voler avec des vents de plus de 2,5 m/s.

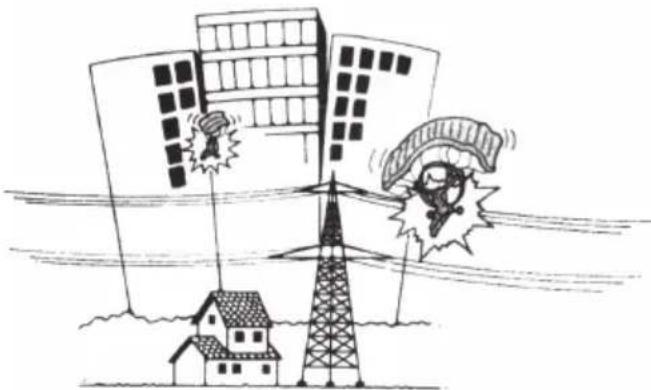

1. Ne pas voler à proximité de grands bâtiments ou des lignes haute tension

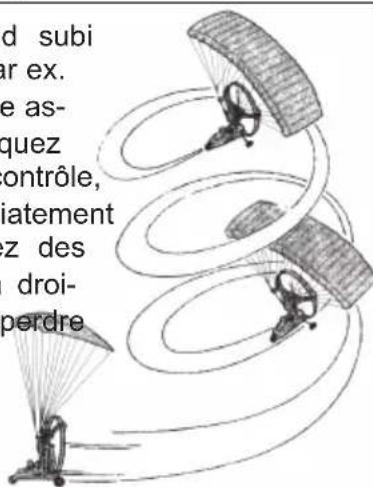

2. Si le modèle prend subi tement de l'altitude, par ex. lorsqu'il entre dans une ascendance et si vous risquez d'en perdre le contrôle, réduisez immédiatement les Gaz et effectuez des virages serrés sur la droite pour rapidement perdre de l'altitude!

d subi ar ex. e as- quez ontrôle, diatement z des droi- perdre

WA! KI-!

1. Ne volez jamais à proximité des routes ou des voies ferroviaires!

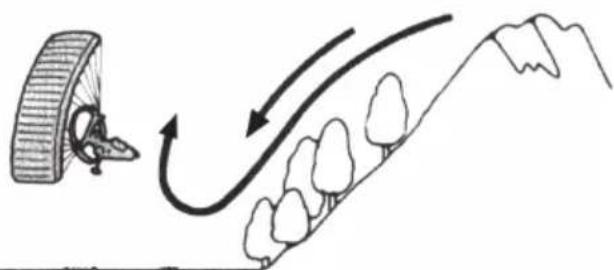

1. Le vent souffl e vers le bas, le Sky Surfer prend lentement de l'altitude ou ne monte pas du tout. Ces conditions se rencontrent souvent au pied d'une montage ou d'une colline.

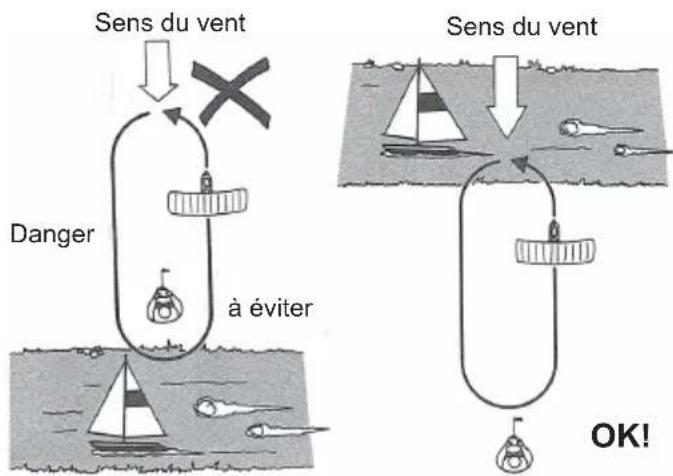

2. Comportement à proximité des rivières et des lacs:

Si vous évoluez à proximité des cours d'eau ou des lacs, veillez toujours à ce que le vent souffl e du plan d'eau vers la terre ferme, de manière à ce qu'il soit éloigné de l'eau et que vous puissiez le poser en toute sécurité, si par exemple l'accu est en fin de charge.

Sens du vent Danger à éviter Sens du vent OK!

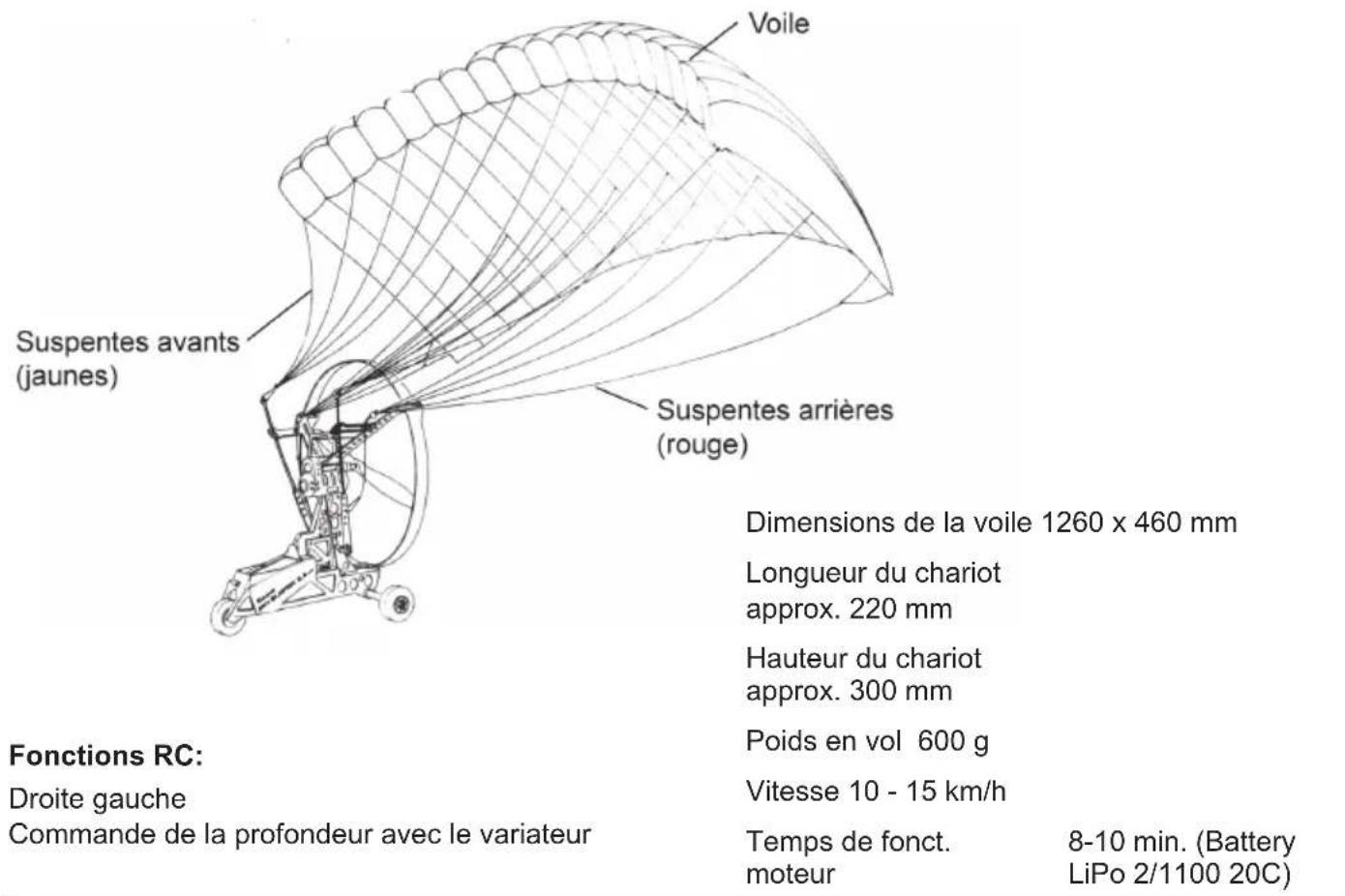

1. Caractéristiques techniques


Voile Suspentes avant (jaunes) Suspentes arrières (rouge) Dimensions de la voile 1260 x 460 mm Longueur du chariot approx. 220 mm Hauteur du chariot approx. 300 mm Poids en vol 600 g Vitesse 10 - 15 km/h Temps de fonct. moteur 8-10 min. (Battery LiPo 2/1100 20C) Fonctions RC: Droite gauche Commande de la profondeur avec le variateur

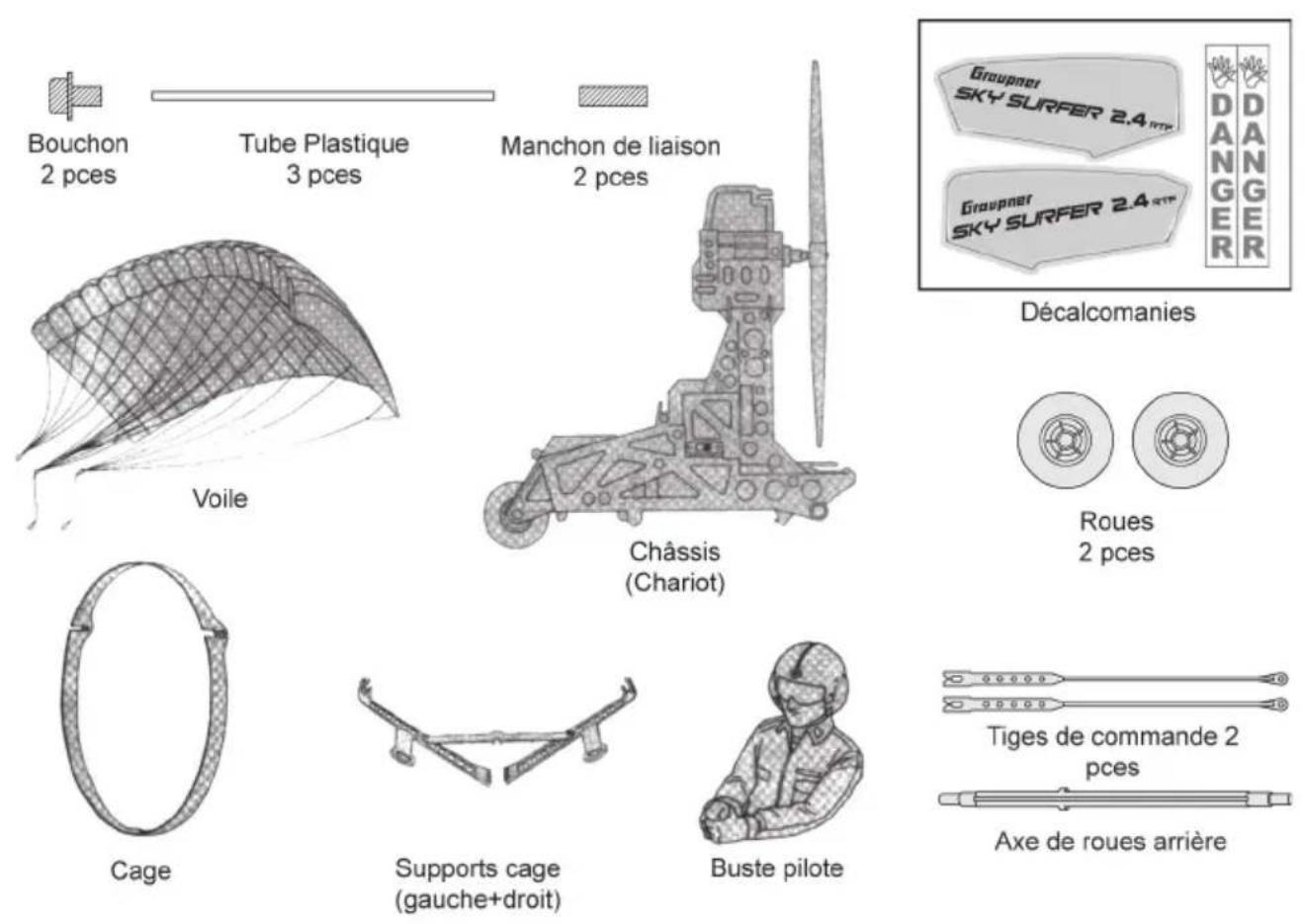

1. Contenu


Bouchon 2 pces Tube Plastique 3 pces Manchon de liaison 2 pces Voile Châssis (Chariot) Cage Supports cage (gauche+droit) Buste pilote Décalcomanies Roues 2 pces Tiges de commande 2 pces Axe de roues arrière

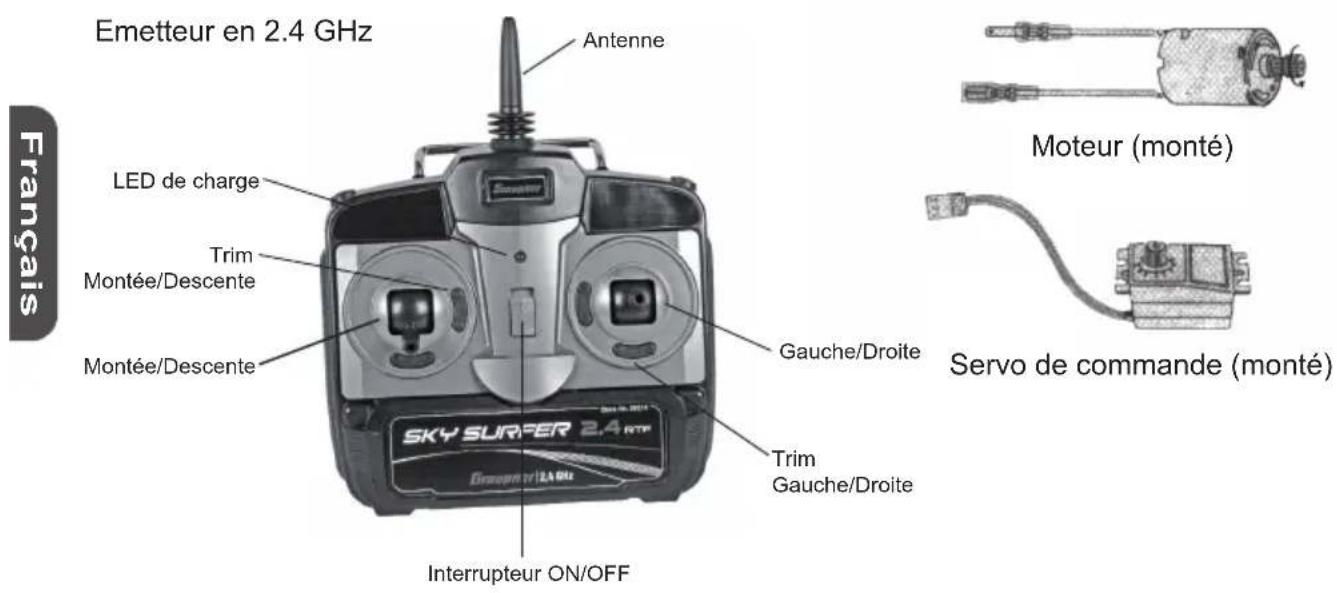

COMPOSANTS ELECTRONIQUES

Emetteur en 2.4 GHz Antenne LED de charge Trim Montée/Descente Montée/Descente Gauche/Droite Interrupteur ON/OFF SKY SURFER 2.4 RTF Servo de commande (monté) Moteur (monté) Gaugue/Droite Trim Gaugue/Droite

3. Montage

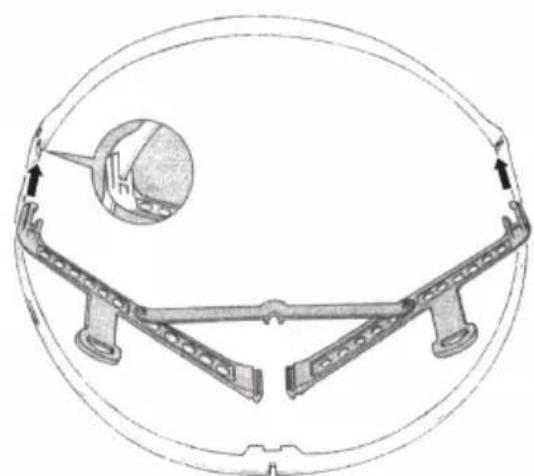

① Montez la cage sur le support

Montez l'axe sur le châssis. Attention aux petits tétons qui sont sur l'axe, il faut qu'ils entrent dans le dégagement du châssis.

Montez maintenant les roues en veillant à ce qu'elles soient bien clipsées.

Pour retirer les roues, pincez l'axe à l'extrémité.

3

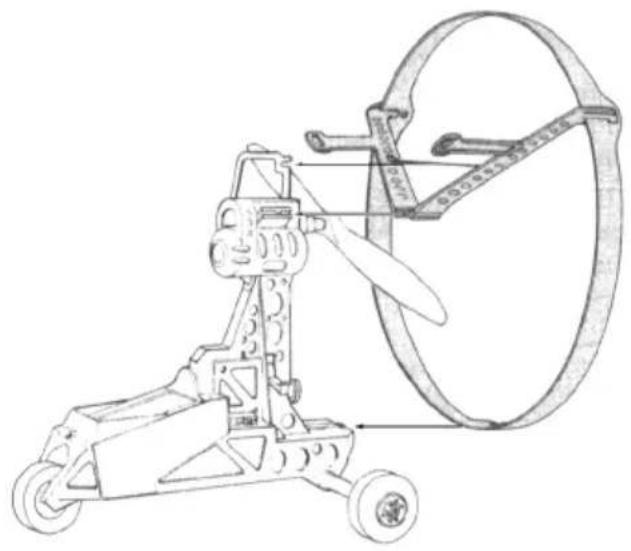

Montez la cage sur le châssis. Le fait de l'enclencher (clips) doit être audible.

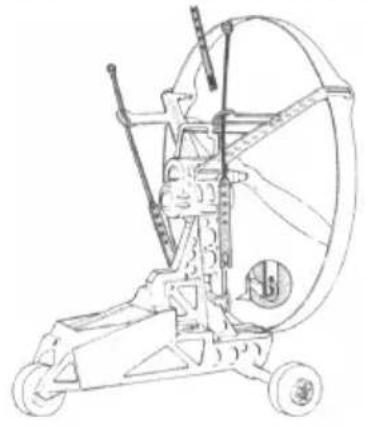

Montez les tiges de commande servo par le haut, à gauche et à droite en les faisant passer par le support de la cage de l'hélice et dans le bas, reliez-les au châssis avec les boucles comme indiqué sur le croquis.

Retirez le fi Im protecteur de la bande adhésive bi-face et fi xez le buste du pilote sur le châssis selon la vue ci-dessous.

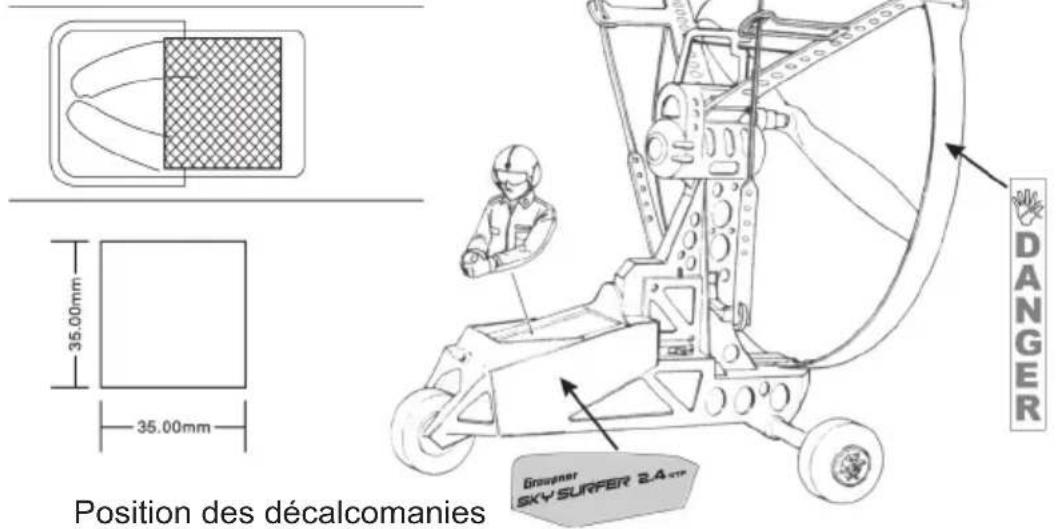

Position des décalcomanies 35.00mm 35.00mm Brougner SKY SURFER 2.4 m DANGER

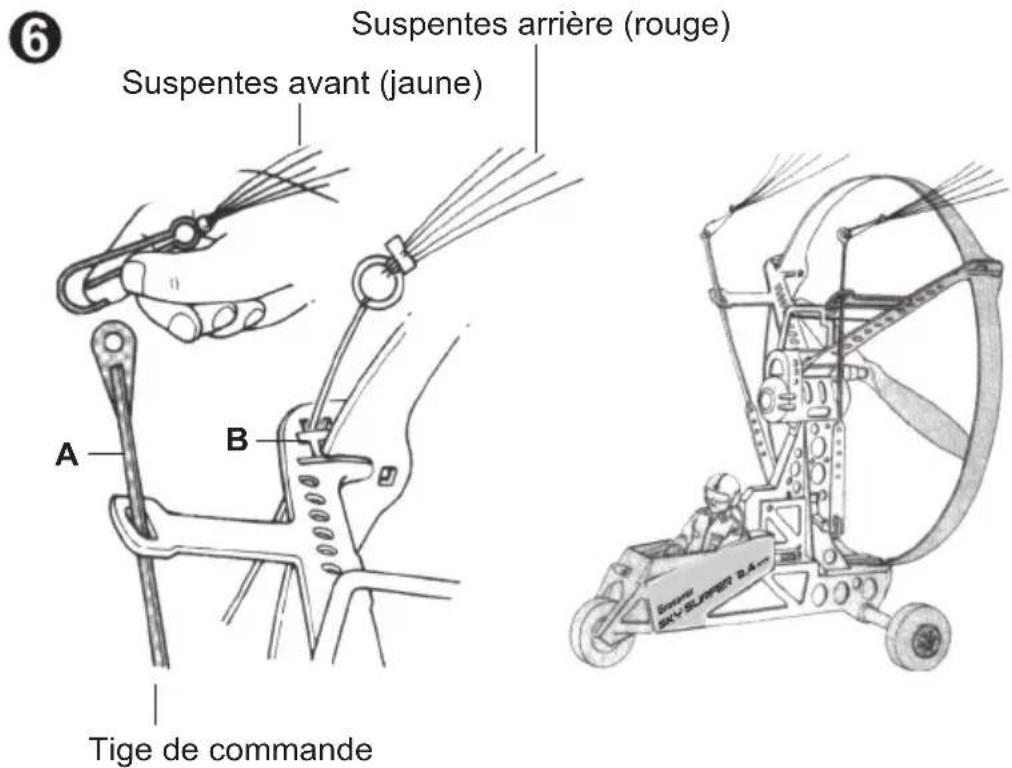

Suspentes arrière (rouge) Suspentes avant (jaune) A B Tige de commande

Fixez maintenant les suspendes avant (jaune) dans les boucles des tiges de commande gauche et droite (A).

7

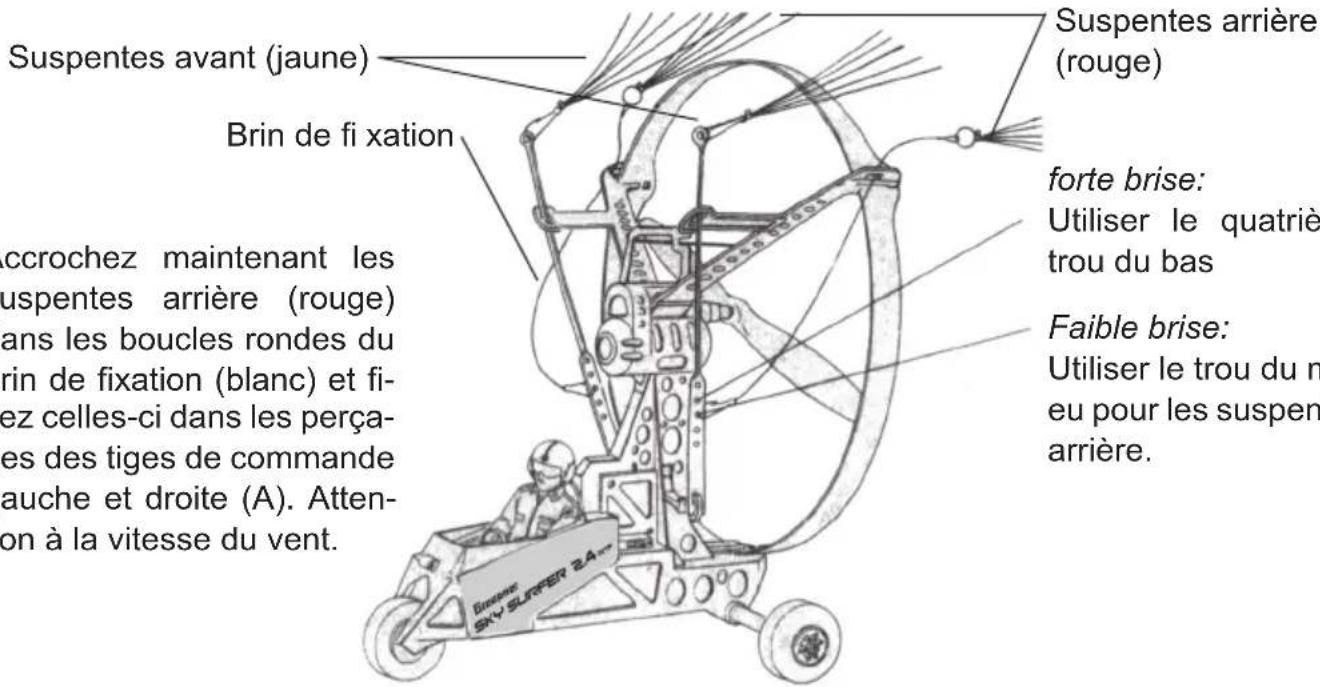

Suspentes avant (jaune) Brin de fixation Suspentes arrière (rouge) forte brise: Utiliser le quatriè trou du bas Faible brise: Utiliser le trou du n eu pour les suspen arrière. Accrochez maintenant les uspentes arrière (rouge) dans les boucles rondes du rin de fixation (blanc) et fi-ez celles-ci dans les perça-es des tiges de commande gauche et droite (A). Atten-on à la vitesse du vent.

Quelques repères pour contrôler la vitesse du vent:

• Faible brise (env; 16 km/h): Les feuilles des arbres bougent
• Forte brise (env. 30 km/h): Les feuilles et les fines branches des arbres bougent

Si le vent souffl e à plus de 30 km/h, interdiction de vol!

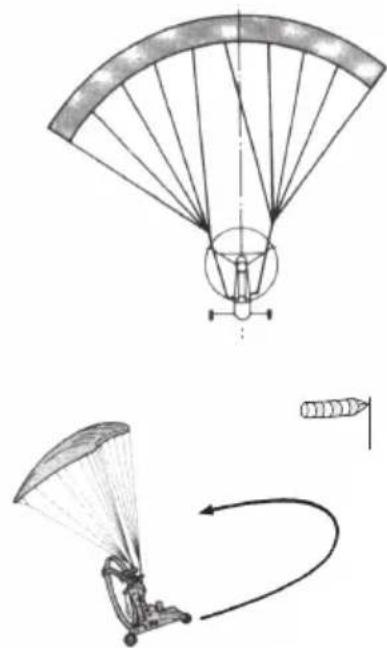

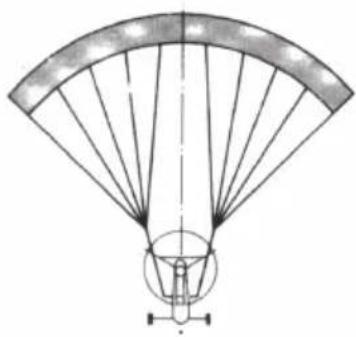

En décalant le point de fixation des suspendes arrière, vous modifiez l'incidence de la voile. Plus le point est haut, plus rapide sera le modèle. De ce fait, on peut adapter le Sky Surfer à différentes conditions de vent et répondre aux besoins du pilote.

8

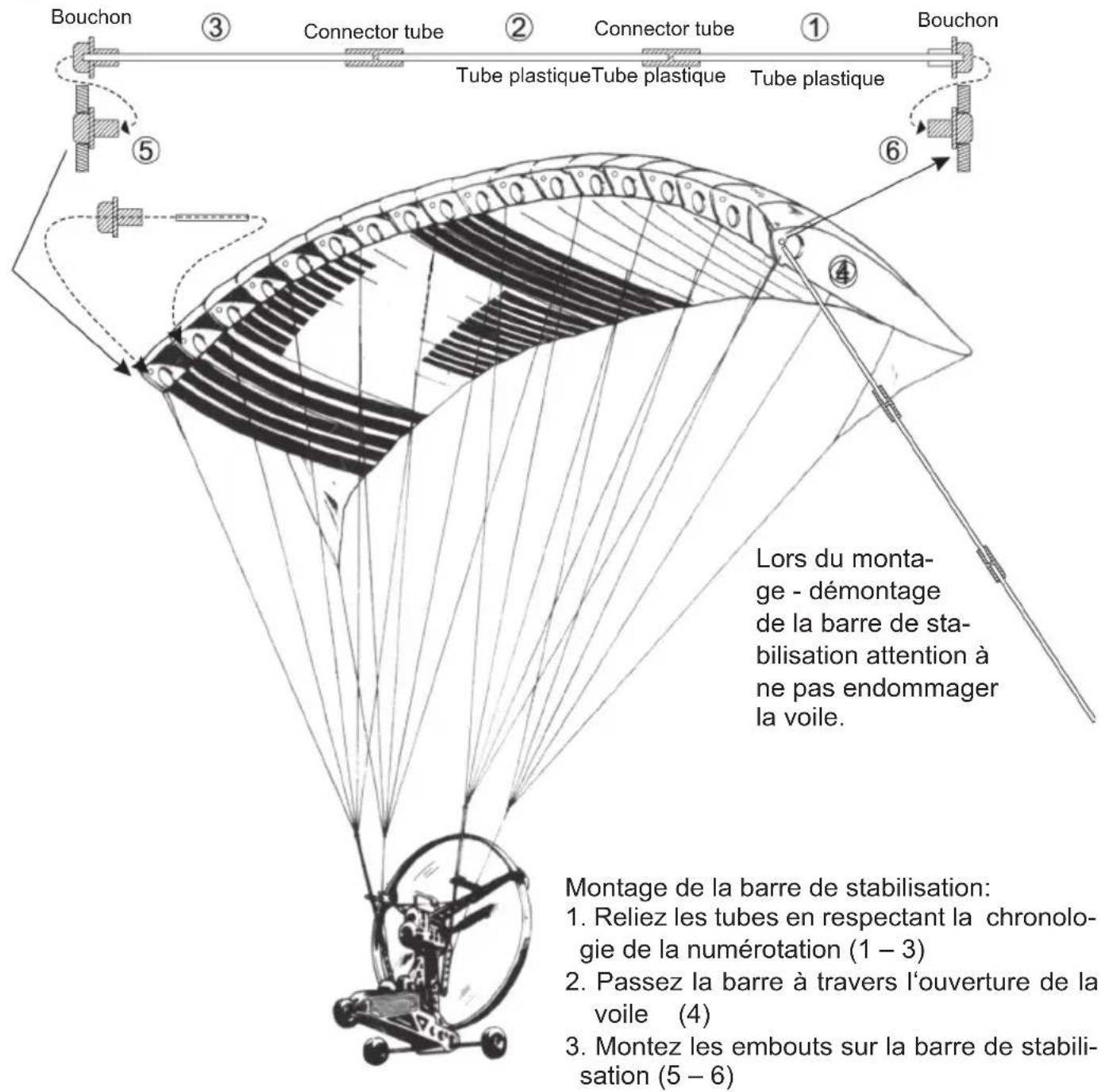

Bouchon ③ Connector tube ② Connector tube ① Bouchon Tube plastiqueTube plastique Tube plastique ⑤ ⑥ Lors du montage - démontage de la barre de stabilisation attention à ne pas endommager la voile. Montage de la barre de stabilisation: 1. Reliez les tubes en respectant la chronologie de la numérotation (1 – 3) 2. Passez la barre à travers l'ouverture de la voile (4) 3. Montez les embouts sur la barre de stabilisation (5 – 6)

Pour faciliter le transport, cette barre peut être démontée.

9

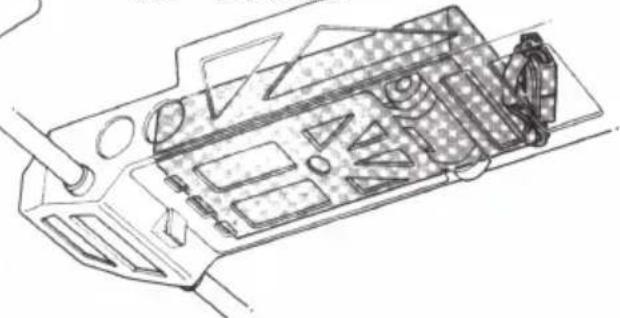

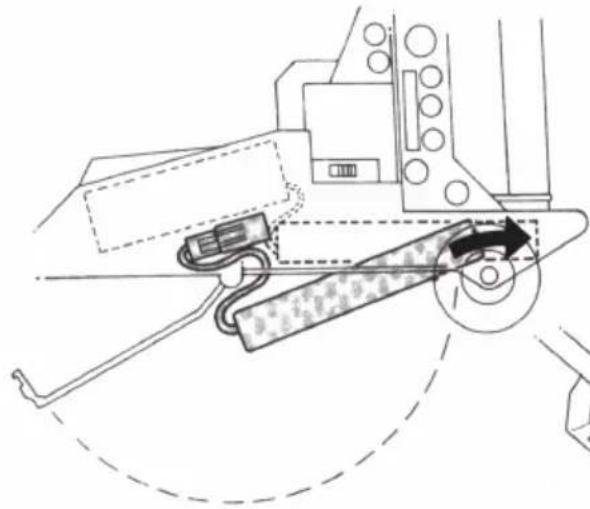

1. Ouvrez le logement de l'accu, sur le dessous du châssis, en appuyant sur l'étrier de verrouillage.
2. Faites ressortir la prise du logement accu et branchez-la sur l'accu.
3. Reloger d'abord la prise dans le logement accu, puis l'accu.

1. Refermez le logement accu. Le clic de fermeture doit être bien audible, c'est le seul moyen pour être sûr que le logement accu est biefermé.

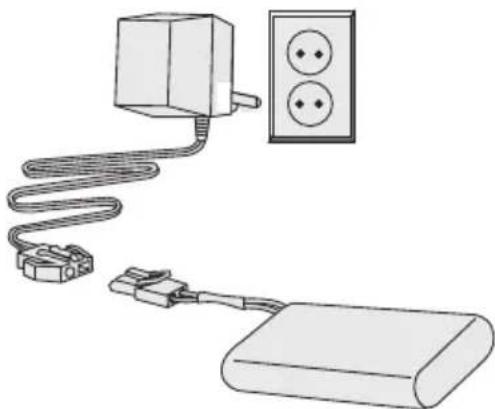

Consignes de sécurité:

Dans un premier temps, lisez attentivement toutes les • instructions et mises en garde de la page 2!

Utilisez seulement le chargeur LiPo Balancer • Charger Réf-N°. 6454. Ne chargez que dans des endroits fermés!

L'accu à recharger doit être posé sur une surface • ininfl ammable, résistant à la chaleur et non conductrice! Ne laissez pas traîner à proximité de la charge des éléments facilement infl ammables. Ne laissez jamais un accu en charge sans surveillance.

La procédure de charge ne doit se faire que sous la surveillance d'une personne adulte et les enfants doivent être tenus à l'écart.

Procédure de charge:

Lisez la notice d'utilisation du chargeur que vous utilisez! •

11 Mise en place des piles / accus de l'émetteur

Dans un premier temps, lisez attentivement toutes les instructions et mises en garde de la page 2!

Assurez-vous que l'émetteur est éteint – Interrupteur ON/OFF vers le bas.

Ouvrez le logement piles/accus au dos de l'émetteur et montez 4 piles ou accus de taille • AA. Attention à la polarité!

Refermez le logement.

Allumez maintenant l'émetteur. La LED doit être au rouge.

Si la LED rouge clignote et si vous entendez une tonalité (Bip), ne pas mettre le modèle en • vol et changez les piles de l'émetteur – ou chargez les accus de l'émetteur.

Ceci est également valable en vol. Dès que la LED de l'émetteur se met à clignoter, ou • si vous entendez l'alarme de tension trop faible, il faut immédiatement poser le modèle et remplacer les piles – ou recharger les accus de l'émetteur.

Assignation du modèle

Pour que l'émetteur puisse établir une liaison avec le récepteur, il faut que ces composants soient assignés l'un à l'autre, cette procédure est appelée procédure „Binding“. Sur le Sky Surfer, cette procédure est déjà faite d'origine, de manière à pouvoir vous servir tout de suite du modèle. Si par la suite, une procédure Binding s'avérait nécessaire, procédez de la manière suivante:

• Veillez à ce que aucun autre émetteur en 2.4 GHz ne soit allumé à proximité (par ex. WLAN).
• Allumez l'émetteur et ensuite le Sky Surfer.
• Appuyez maintenant sur la touche de l'ensemble Variateur-Réception du Sky Surfer, peu de temps après, la LED se met à clignoter au rouge. Au bout de quelques secondes, elle devrait repasser au vert, la procédure Binding s'est effectuée avec succès.
• Si elle devait continuer à clignoter au rouge, reprenez la procédure.

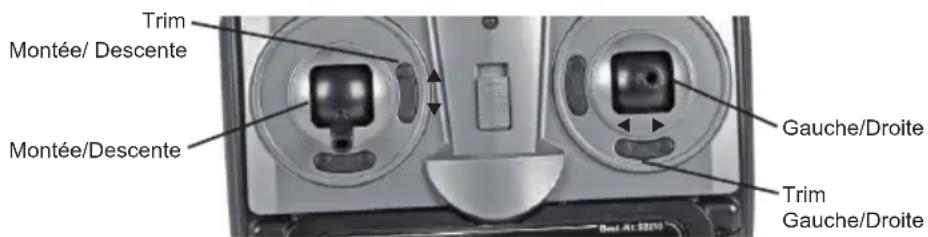

Fonctions de trim Sky Surfer 2.0

Les deux manches de commande sont équipés de trims digitaux. Une brève impulsion sur une des touches décale le neutre d'un certaine valeur.

Allumez d'abord l'émetteur puis la réception du modèle.

Déplacez le manche de commande des gaz vers le haut, puis entièrement vers le bas (voir • vue ci-dessous).

Le moteur ne doit pas encore démarrer, si c'est le cas, appuyez sur la touche inférieure du trim gauche jusqu'à ce que le moteur se coupe.

Mettez maintenant le manche de commande droit au neutre (milieu). Le palonnier rouge, • en dessous du moteur, doit être exactement à l'horizontale. Pour le déplacer dans le sens horaire, appuyez sur la touche de trim droite, appuyez sur le trim gauche pour le déplacer dans le sens anti-horaire.

Servez-vous de cette option trim également en vol. Si le manche de commande droit est au milieu (neutre), le Sky Surfer doit avoir une trajectoire rectiligne. S'il a tendance à virer sur la gauche, appuyez sur la touche du trim droit jusqu'à ce qu'il reprenne une trajectoire de vol rectiligne, et inversement lorsqu'il a tendance à virer sur la gauche.

Trim Montée/ Descente Montée/Descente Gauche/Droite Trim Gauche/Droite

4. Décoller et voler avec le Sky Surfer 2.0

Vérifi cations avant le décollage:

1. Vérifiez si votre accu est bien chargé. Ne volez qu'avec un accu entièrement chargé!
2. Vérifiez également si les piles ou accus de votre émetteur sont suffi sament chargés. Ne volez qu'avec des accus entièrement chargés!

Contrôlez l'état de votre Sky Surfer, 3 s'il n'est pas endommagé ou sale, d'ou un surplus de poids qui peut nuire à ses qualités de vol.

Vérifi ez aussi l'hélice, il ne faut 4. pas qu'elle soit endommagée.

Vérifi ez le bon fonctionnement 5 des voies de commande.

1. Vérifiez les suspendes et leurs attaches correctes sur le châssis (chariot). Il ne faut pas qu'elles soient emmêlées.

Durant le décollage, laissez le manche de commande droit au neutre – les bras de commande sont à l'horizontale.

gauche droite

Attention: L'émetteur possède une fonction de sécurité, pour que le moteur ne puisse pas démarrer inopinément lorsque vous allumez l'émetteur. Pour que le modèle soit fonctionnel, il faut d'abord mettre le manche de commande des gaz vers l'avant (plein gaz) puis le ramener complètement vers l'arrière (arrêt moteur). Ce n'est que lorsque le manche est en position arrière - un bip sonore retentit alors pour confirmation - que le récepteur du Sky Surfer réagira, et que vous pourrez pilotez le modèle.

Décollage:

1. Observez la direction du vent. Décollez toujours face au vent!

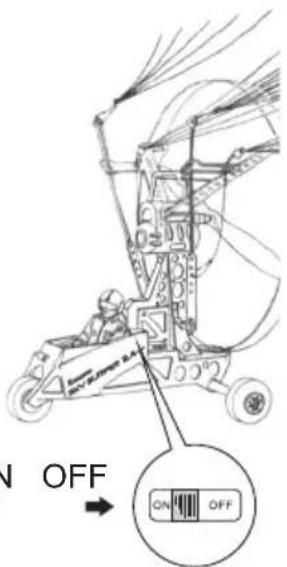

2. Allumez d'abord l'émetteur, puis la réception du modèle

3. Pour lancer le Sky Surfer, tenez-le par le dessous du châssis et, bras tendu, remontez vers le haut comme indiqué sur le croquis ci-dessous. Ne le je-tez pas! Dès que la voile est gonfl ée, mettez les gaz.

N OFF ON OFF

Décollage du sol à deux

Allumez d'abord l'émetteur et ensuite seulement la réception du modèle.

Observez la direction du vent! Décollez toujours face au vent.

Posez le modèle sur un sol, terrain, plat. L'aide se tient derrière le modèle, déplie la voile et la maintient de manière à ce que les suspendes soient tendues. Le pilote met plein gaz et au même moment l'aide lâche la voile – le modèle décolle.

Décollage sol sans aide

Allumez d'abord l'émetteur et ensuite seulement la réception du modèle,

seulement la réception du modèle.

Observez la direction du vent! Décollez toujours face au vent.

Si le vent est tellement fort que le Sky Surfer ne peut pas rester sur place, il est impossible de décoller!

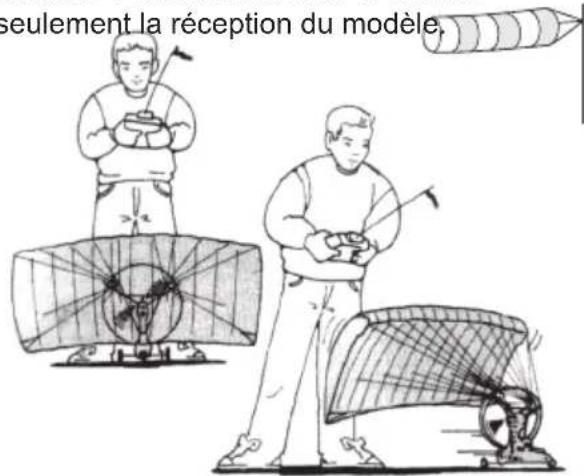

Si par contre, le vent est moins fort, posez la voile sur vos pieds comme indiqué sur le croquis et mettez plein gaz. Au bout de 4-5 mètres de roulage, le Sky Surfer décolle.

Attention: selon les conditions et la vitesse du vent, le Sky Surfer prendra plus ou moins vite de l'altitude, normalement avec un angle de montée

de 10° - angle de montée relativement faible. Assurez-vous avant le décollage qu'il n'y ait pas d'arbres ou autres obstacles sur le terrain de vol!

Lancer-main

Allumez d'abord l'émetteur et ensuite seulement la réception du modèle.

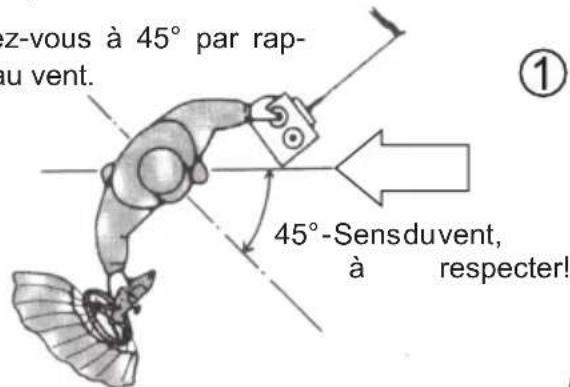

Placez-vous à 45° par rapport au vent.

z-vous à 45° par rap-tu vent. 45°-Sensduvent, à respecter!

②

Observez la direction du vent! Décollez toujours face au vent.

Pour lancez le Sky Surfer, tenez-le par le dessous du châssis.

③

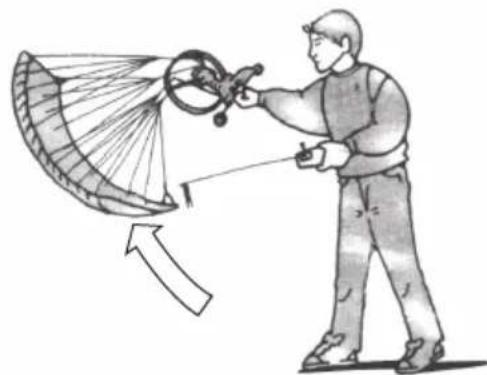

Déplacez maintenant le bras tendu, du bas vers le haut selon le croquis. ne le jetez pas! Dès que la voile est gonfl ée, mettez plein gaz.

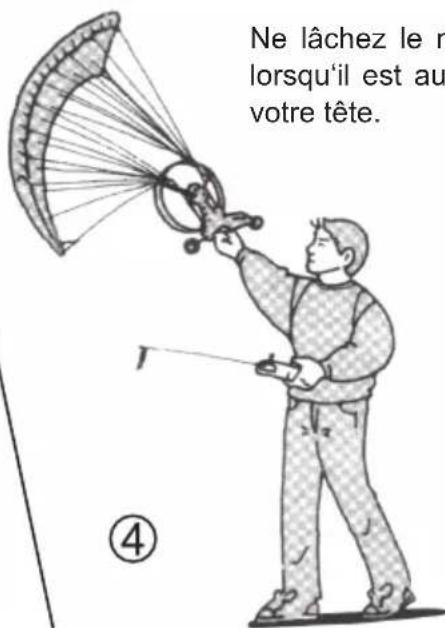

Ne lâchez le modèle que lorsqu'il est au-dessus de votre tête.

Ne lâchez le n lorsqu'il est au votre tête. ④

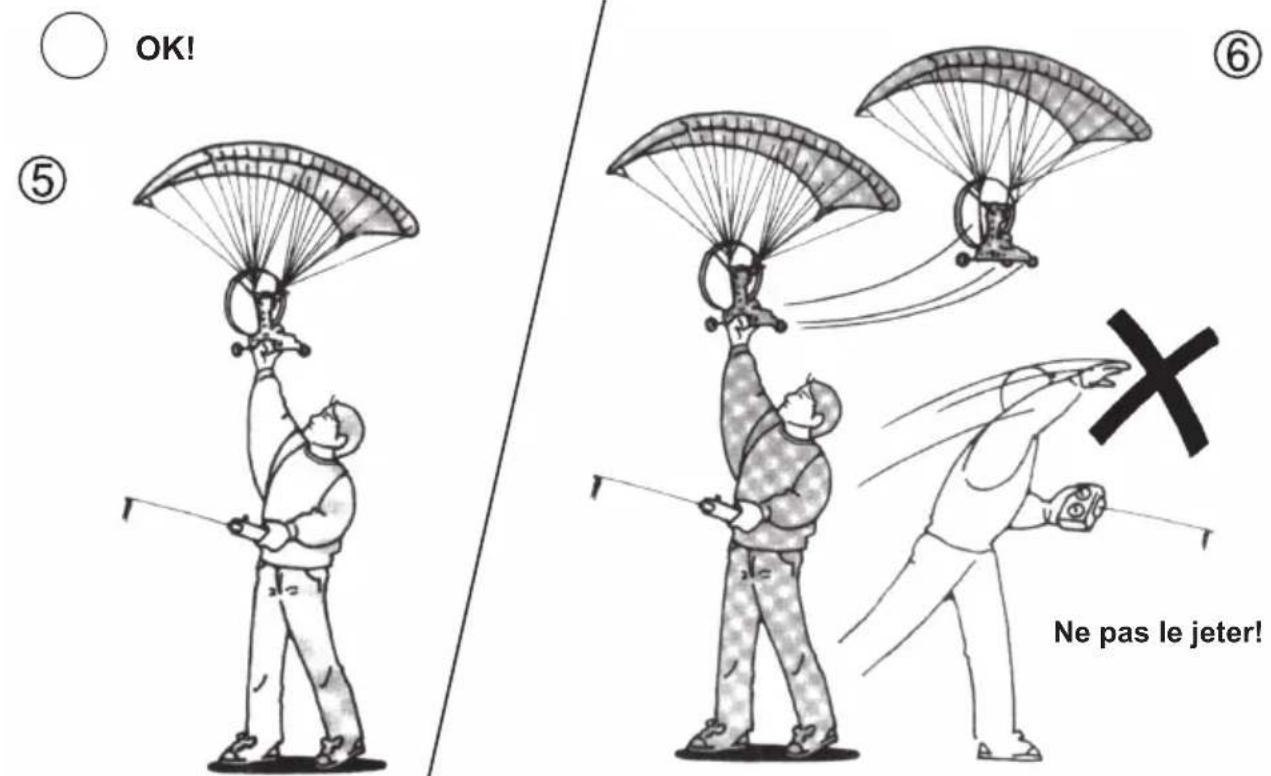

OK! ⑤ ⑥ X Ne pas le jeter!

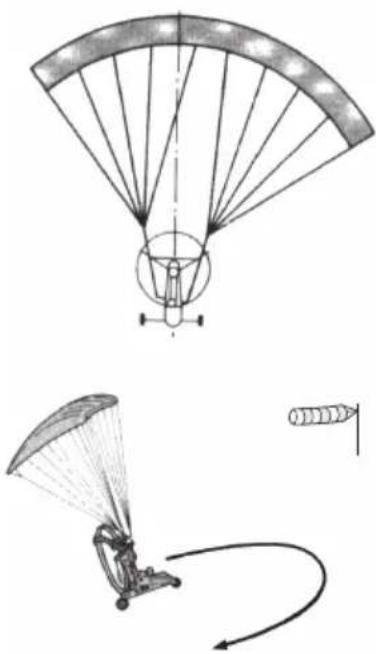

A) Virage à droite

Mettez le manche de commande droit de l'émetteur vers la droite pour engager un virage à droite.

B) Vol en ligne droite

Laissez le manche de commande droit au neutre pour avoir une trajectoire rectiligne.
C) Virage à gauche

Mettez le manche de commande droit de l'émetteur vers la gauche pour engager un virage à gauche.

5. Atterrissage

Attention au temps de vol. Au bout de 8-10 minutes (selon les conditions météos) l'accu faiblit, et vous devriez envisager l'atterrissage.

A noter: Si la charge de l'accu devient trop faible, le modèle ne peut plus être contrôlée, ce qui ne rendra l'atterrissage d'autant plus difficile.

1. Pour préparer l'atterrissage, mettez le modèle à environ 20-30 mètres d'altitude, face au vent.
2. Surveillez la position et l'altitude, ne perdez pas trop rapidement de l'altitude et faites votre approche sur le terrain.
3. La phase finale commence à environ 10 mètres d'altitude. Retirez progressivement les gaz pour contrôler l'angle de descente et pour poser en toute sécurité.

Si en cours de vol le vent se lève, et que le contrôle de votre Sky Surfer devient difficile voire impossible, entamez de suite une procédure d'atterrissage d'urgence et attendez que le vent se calme.

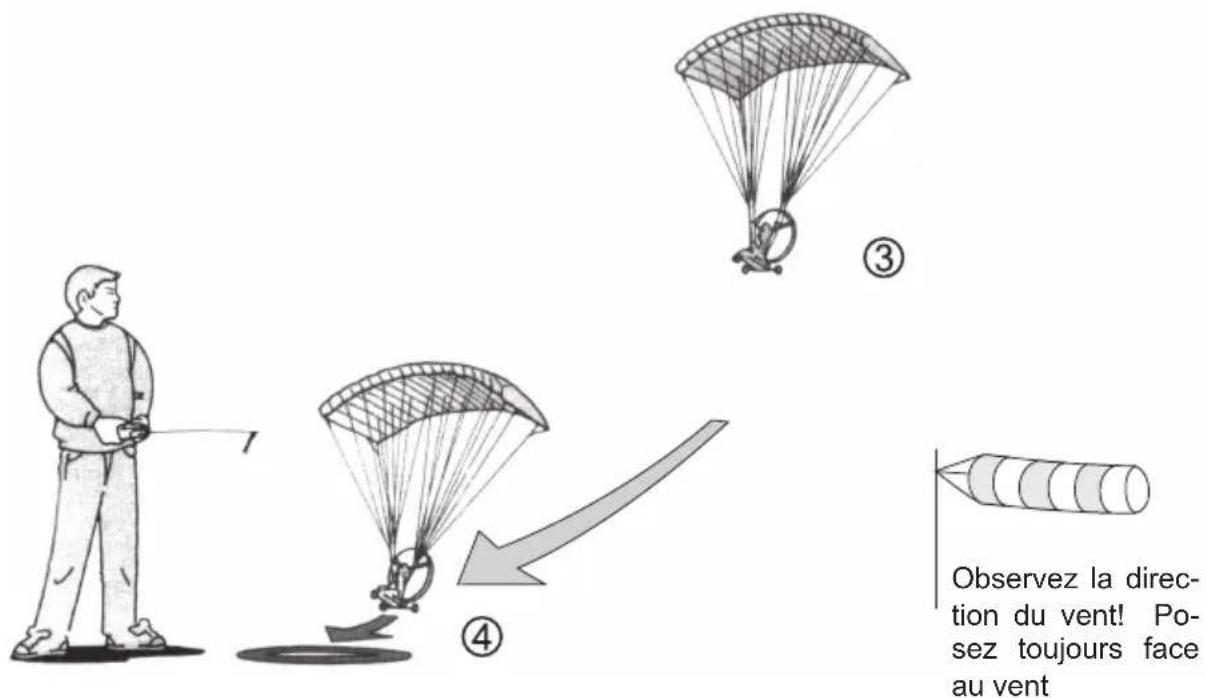

1. L'atterrissage doit toujours se faire face au vent, afin de pouvoir réduire la vitesse et poser en douceur

Observez la direction du vent! Posez toujours face au vent

Coupez d'abord la réception du modèle et ensuite seulement l'émetteur. En fonctionnement, le moteur du Sky Surfer 2.0 chauffe beaucoup, laissez-le refroidir au moins 20 minutes avant d'entamer le prochain vol, sinon, vous risquez d'endommager le moteur!

Après le vol, débranchez toujours l'accu et retirez-le du modèle!

Il ne nous reste plus qu'à vous souhaitez Bons Vols avec votre Sky Surfer 2.0!

6. Maintenance et entretien

• Nettoyer le modèle après chaque séance de vol.
• Ne nettoyer le modèle et les différents composants RC qu'avec des produits appropriés.

A ce sujet, vous pouvez vous renseigner auprès de votre détaillant.

1. Trouble shooting

Problème Cause Solution
L'hélice ne tourne pas Inter. ON/OFF sur off•Accu presque vide•	Allumer le modèle•Recharger l'accu•
L'hélice s'arrête subite-ment de tourner	L'accu est presque vide, et pour des raisons de sécurité, le varia-teur coupe le moteur	• Recharger l'accu•
Le Sky Surfer ne réagit pas aux commandes	Le manche de cde des gaz n'est•pas calibréEmetteur – Récepteur non liés •	Déplacer une fois le manche de cde•des gaz complètement vers l'avant puis complètement vers l'arrièreLancer une procédure Binding ent•re l'émetteur et le récepteur - voir Point 11

Indications quant à la protection de l'environnement

Ce produit à la fin de sa durée de vie ne doit pas être mis à la poubelle, mais être remis à une collecte pour le recycle ment d'appareils électriques et électroniques. Le symbole inscrit sur le produit, dans la notice d'instructions et sur son emballage l'indique.

Les matériaux selon leurs reconnaissances sont réutilisables. Avec le recyclage de matériaux et autres formes d'appareils, vous contribuez à la protection de l'environnement.

Les batteries et accus doivent être retirés de l'appareil et doivent être remis à un dépôt homologué pour ce type de produits.

Veuillez s.v.p. demander auprès de votre mairie l'adresse exacte du point de récupération le plus proche de chez vous.

Protection de la nature - Environnement

Remarque importante pour le recyclage des piles et accus:

Conformément à la législation allemande en vigueur, chaque utilisateur est tenu de rendre les piles et accus usagés. Il est formellement interdit de les jeter dans les ordures ménagères. Les accus et piles usagées peuvent être déposés dans n'importe quel centre de tri de votre commune, dans n'importe lequel de nos point de vente, partout où l'on commercialise des piles et accus.

Vous pouvez également nous retourner les piles que nous vous avons fournies, après usage, à l'adresse ci-dessous, suffi samment affranchies:

Vous participez ainsi, de manière significative, à la protection de l'environnement!

Les piles ou accus contenant des produits dangereux sont marqués des symboles ci-dessous pour attirer l'attention sur l'interdiction formelle de les jeter aux ordures. Sous le sigle, figure le symbole chimique des métaux:

Cd Hg Pb

Li-Po

La pile contient:

1) Cd: Cadmium
2) Hg: Mercure
3) Pb: Plomb
4) Li-Po: Lithium-Polymère

Déclaration de conformité du produit de la Société GRAUPNER GmbH & Co KG, Henriettenstr. 94 -96, D 73230 Kirchheim/Teck

Contenu de cette décaration fabricant:

Si une pièce, que nous avons mise sur le marché allemand, devait présenter un défaut ou un vice caché (conformément au § 13 BGB ), nous, Sté GRAUPNER GmbH, Kirchheim/Teck & Co K G Corporation nous nous engageons à la remplacer dans le cadre ci-dessous.

Le consommateur (client) ne peut faire valoir les droits de cette déclaration, si la pièce en question a fait l'objet d'une usure normale, si elle a été utilisée dans des conditions météoroliques anormales, si son utilisation n'est pas conforme (y compris le montage) ou si elle a été sujette à des influences extérieures.

Cette déclaration ne change en rien les droits du consommateur (client) vis à vis de son détaillant (revendeur)

Etendue de la garantie

Dans le cas d'une prise en charge au titre de la garantie, nous nous réservons le droit, soit de remplacer la pièce en question, soit de la réparer. D'autres revendications, en particulier, les coûts (de montage ou de démontage) liés de la pièce défectueuse et un dédommagement des dégâts engendrés par cette pièce sont exclus du cadre légal. Les droits issus des différentes législations, en particulier, les règles de responsabilités au niveau du produit, ne sont pas remises en cause

Conditions de la garantie

L'acheteur peut faire valoir la garantie, par écrit, sur présentation de la preuve d'achat (par ex. facture, quittance, reçu, bon de livraison). Mais les frais d'envoi, à l'adresse ci-dessous, restent à sa charge:

Par ailleurs, l'acheteur est prié de décrire le défaut ou dysfonctionnement constaté de la manière la plus explicite et la plus concrètre possible, de sorte que nous puissions vérifier si la prise en charge est possible.

Les marchandises voyagent toujours aux risques et périls du client, qu'il s'agisse de l'expédition du client vers nos services ou l'inverse.

Durée de la garantie

La durée de la garantie est de 24 mois, à partir de la date d'achat, et achat effectué sur le territoire allemand. Si des dysfonctionnements ou dommages devaient être constatés au delà de cette durée, ou si des déclarations de non conformités devaient nous parvenir au delà de cette date, même avec les preuves d'achat demandées, le client perd tout droit à la garantie, malgré la déclaration de conformité ci-dessus

Prescription

Tant que nous n'avons pas reconnu le bien fondé d'une réclamation, il y a prescription au bout de 6 mois, à partir de la date de la réclamation, néanmoins, pas avant la date d'expiration de la garantie.

Pendant toute sa durée de service, le marteau combiné en modèle réduit ne nécessite aucun entretien.

Droit applicable

Tous les droits et devoirs issus de la présente déclaration sont exclusivement basés sur la législation matérielle en vigueur en Allemagne, à l'exclusion de l'application du droit privé international et des droits des consommateurs

CONFORMITÉ

Motor mit Getriebeachse
Motor with gear shaft
Moteur avec axe réducteur

92210.11

Regler-Empfängereinheit Receiver/ESC unit Unité récepteur/variateur

92210.21

Sender 2.4 GHz Sky Surfer 2.0 Transmitter 2.4 GHz Sky Surfer 2.0 Émetteur 2.4 GHz Sky Surfer 2.0

92210.22

Schraubenset Sky Surfer 2.0 Set of screws Sky Surfer 2.0 Jeu de vis Sky Surfer 2.0

92210.23

GarANTIE de 24 MOIS La société Grupération GHH A Co. KG. Guavales la transité de 24 mois à partir de la date d'achat, la garante prend efter unguerant sur les vices range de 24 mois à partir de la date d'achat, la garante sur le nombre clos que le produit ne géculteur. Alumagne accorde ses produits pour 98 ans en 24 mois. Le socialisation 34-96, D-72-320 Kretten/ Garamote de 24 MOIS

Sous réserve de modifications et de possibilité de livraison. Livraison uniquement au travers de magasins spécialisés en modélisme. Nous pourrons vous communiquer l'adresse de votre revendeur le plus proche. Nous ne sommes pas responsables d'éventuelles erreurs d'impression.
