MODE D'EMPLOI PK0800 PROGRESS

• De deur goed open en dicht gaat. Het milieu Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. 36 progressSommaire Consignes de sécurité 37 Fonctionnement 39 Première utilisation 39 Utilisation quotidienne 40 Conseils utiles 40 Entretien et nettoyage 41 Que faire si… 42 Caractéristiques techniques 44 Installation 44 En matière de sauvegarde de l'environnement 48 Sous réserve de modifications Consignes de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et aver- tissements, avant d'installer et d'utiliser l'ap- pareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute per- sonne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sé- curité. Conservez cette notice avec l'appa- reil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionne- ment et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sé- curité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dom- mages dus au non-respect de ces instruc- tions. Sécurité des enfants et des personnes vulnérables

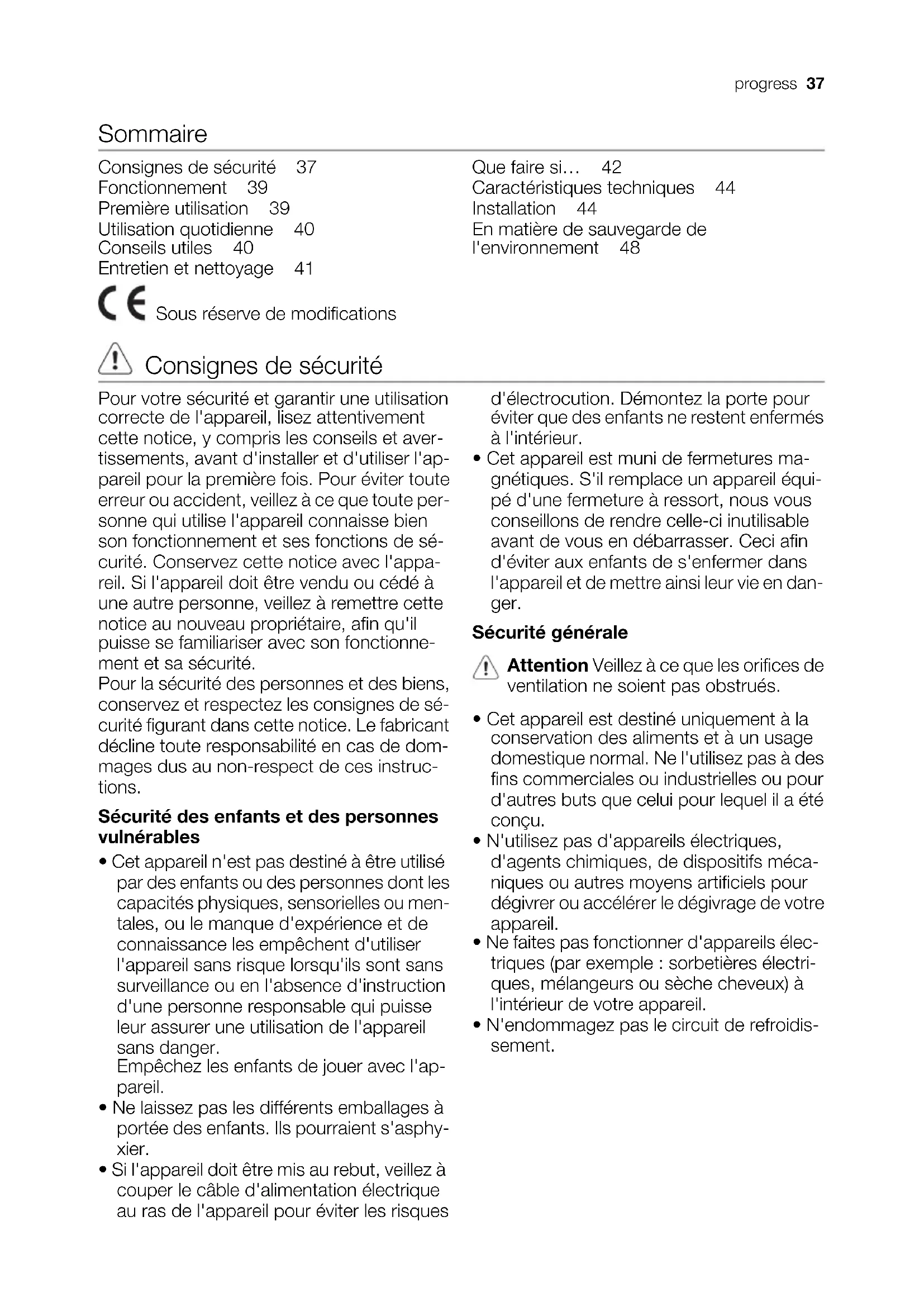

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou men- tales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'ap- pareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphy- xier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma- gnétiques. S'il remplace un appareil équi- pé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en dan- ger. Sécurité générale Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation des aliments et à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

• N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs méca- niques ou autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil.

• Ne faites pas fonctionner d'appareils élec- triques (par exemple : sorbetières électri- ques, mélangeurs ou sèche cheveux) à l'intérieur de votre appareil.

• N'endommagez pas le circuit de refroidis- sement. progress 37• Conformément au règlement UTE- C-73-997 de juillet 2006, seules les per- sonnes ayant reçues une formation spéci- fique aux fluides inflammables peuvent in- tervenir sur cet appareil qui contient des hydrocarbures. Ce gaz est néanmoins in- flammable. Pendant le transport et l'installation de vo- tre appareil, assurez-vous qu'aucune par- tie du circuit n'est endommagée. Si un composant du circuit réfrigérant est endommagé : – évitez les flammes nues (briquet) et tou- te autre source d'allumage (étincelles) – aérez la pièce dans laquelle se trouve l'appareil

• Ne modifiez pas ou n'essayez pas de mo- difier les caractéristiques de cet appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'in- cendies et/ou d'électrocutions. Avertissement Les composants élec- triques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un électricien qualifié.

1. N'utilisez pas de rallonge au niveau du

câble d'alimentation.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant en- dommagée peut s'échauffer et causer un incendie.

3. Assurez-vous de pouvoir accéder à la

prise secteur de l'appareil.

4. Ne tirez pas sur le câble d'alimentation.

5. Si la fiche du cordon d'alimentation est

desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas pré- sent 10) pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées ou les produits con- gelés ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.

• Évitez les expositions prolongées de l'ap- pareil aux rayons solaires. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in- flammables dans l'appareil (risque d'ex- plosion).

• Respectez scrupuleusement les recom- mandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation. Entretien et nettoyage

• Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'évacua- tion de l'eau de dégivrage dans le com- partiment réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera au fond du compartiment réfri- gérateur. Installation Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiate- ment au revendeur de l'appareil les dom- mages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au- tour de l'appareil pour éviter qu'il ne sur- chauffe. Pour assurer une ventilation suffi- sante, respectez les instructions de la no- tice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuis- son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac- cessible après l'installation de l'appareil.

10) si l'appareil en est équipé

38 progress• Branchez à l'alimentation en eau potable uniquement. 11) Maintenance

• Les branchements électriques nécessai- res à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et ré- paré que par un Service après-vente au- torisé, exclusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'en- vironnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagè- res et les déchets urbains. La mousse d'isolation contient des gaz inflamma- bles : l'appareil sera mis au rebut con- formément aux règlements applicables disponibles auprès des autorités loca- les. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables. Fonctionnement Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une po- sition moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "0". Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid mini- mum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maxi- mum. Une position moyenne est la plus indi- quée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant. Première utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoi- res internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. Important N'utilisez pas de produits abra- sifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

11) Si un branchement sur le réseau d'eau est prévu

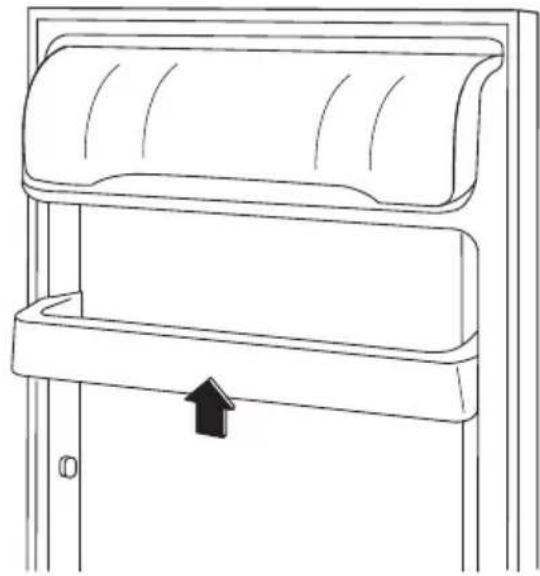

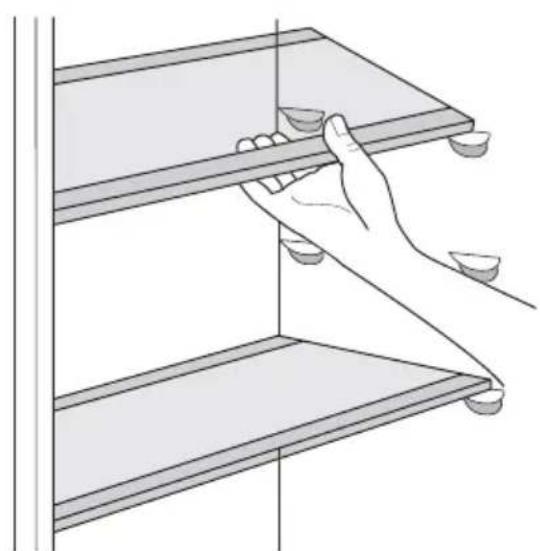

progress 39Utilisation quotidienne Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayet- tes puissent être placées en fonction des be- soins. Important Pour permettre une bonne circulation de l'air, ne pas enlever la clayette en verre au-dessus du bac à légumes ni le balconnet porte-bouteilles. Emplacement des balconnets de la porte En fonction de la taille des paquets d'ali- ments conservés, les balconnets de la porte peuvent être positionnés à différentes hau- teurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flè- ches pour les dégager, puis repositionnez- les selon les besoins. Conseils utiles Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le thermostat est réglé sur Max et l'appareil est plein. Il est possible que le compres- seur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconvé- nient, placez le thermostat sur une position moins élevée de façon à permettre un dé- givrage automatique et, par conséquent, des économies de courant. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légu- mes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. 40 progressFruits et légumes : placez-les une fois net- toyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des ré- cipients étanches spéciaux ou enveloppez- les soigneusement dans des feuilles d'alumi- nium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Entretien et nettoyage Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effec- tués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opé- ration améliore les performances de l'appa- reil et permet des économies d'énergie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine re- commandés par les fabricants contiennent des produits chimiques qui peuvent atta- quer/endommager les pièces en plastique utilisées dans cet appareil. Il est par consé- quent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'ap- pareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du com- presseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'éva- cuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empê- cher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Net- toyez l'orifice d'écoulement de l'eau de dé- givrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. En cas d'absence prolongée ou de non- utilisation Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

dégivrez 12) et nettoyez l'appareil et tous les accessoires

12) si cela est prévu.

progress 41• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs dés- agréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant. Que faire si… Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non men- tionnés dans le présent manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente. Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux. Anomalie Cause possible Solution L'appareil ne fonctionne pas. La lampe ne fonc- tionne pas. L'appareil est à l'arrêt. Mettez l'appareil en marche. La fiche n'est pas correctement branchée sur la prise. Branchez correctement la fiche sur la prise. Le courant n'arrive pas à l'appa- reil. La prise n'est pas alimentée. Branchez un autre appareil électri- que sur la prise. Faites appel à un électricien quali- fié. L'ampoule ne fonctionne pas. L'ampoule est défectueuse. Consultez le paragraphe "Rempla- cement de l'ampoule d'éclairage". Le compresseur fonction- ne en continu. La température n'est pas bien ré- glée. Choisissez une température plus élevée. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". La porte a été ouverte trop sou- vent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. La température ambiante est trop élevée. Abaissez la température de la piè- ce. De l'eau coule sur la pla- que arrière du réfrigéra- teur. Pendant le dégivrage automati- que, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau coule dans le ré- frigérateur. L'orifice d'écoulement de l'eau est obstrué. Nettoyez l'orifice. Des produits empêchent que l'eau coule dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. De l'eau coule sur le sol. L'eau de dégivrage ne coule pas dans le plateau d'évaporation si- tuée au dessus du compresseur. Fixez le tuyau de sortie de l'eau au plateau d'évaporation. La température de l'appa- reil est trop basse. Le bouton du thermostat n'est pas bien réglé. Choisissez une température plus élevée. 42 progressAnomalie Cause possible Solution La température de l'appa- reil est trop élevée Le bouton du thermostat n'est pas bien réglé. Choisissez une température plus basse. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. Trop de produits ont été intro- duits ensemble. Introduisez moins de produits en même temps. Il n'y a aucune circulation d'air froid dans l'appareil. Assurez-vous qu'il y ait une circu- lation d'air froid dans l'appareil. Remplacement de l'ampoule d'éclairage

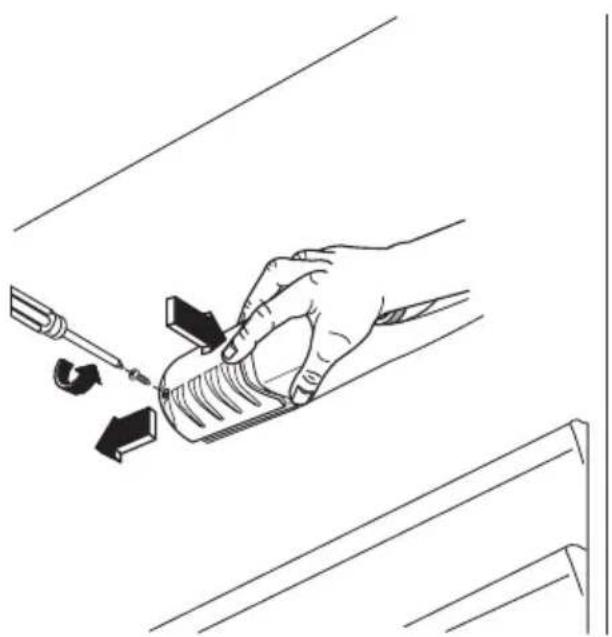

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule par un modèle

semblable de même puissance (la puis- sance maximale est indiquée sur le diffu- seur).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule

s'allume. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez

le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défec-

tueux. Contactez le Service Après-vente. progress 43Caractéristiques techniques Dimensions de la niche d'encas- trement Hauteur 880 mm Largeur 560 mm Profondeur 550 mm Les données techniques figurent sur la pla- que signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie. Installation Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Emplacement Installez cet appareil à un endroit où la tem- pérature ambiante correspond à la classe cli- matique indiquée sur la plaque signalétique de l'appareil : Classe climati- que Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16° à + 43 °C Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la pla- que signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformé- ment aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des con- signes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires. Réversibilité de la porte L'appareil est livré avec l'ouverture de la por- te à droite. Si vous voulez que la porte s'ou- vre à gauche, conformez-vous aux instruc- tions ci-dessous avant d'installer l'appareil :

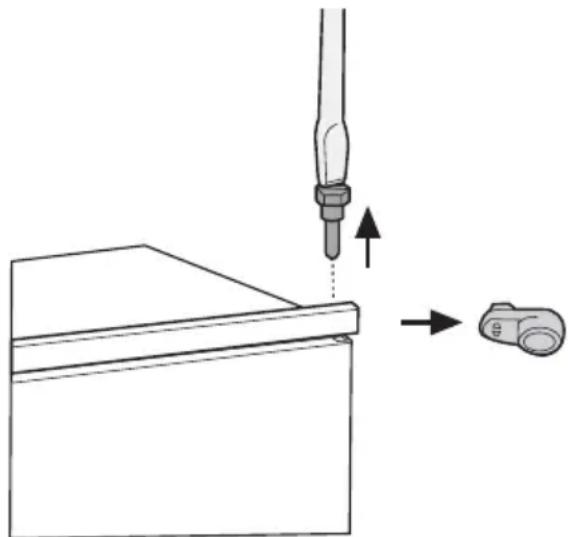

1. Dévissez et enlevez le pivot supérieur.

2. Enlevez l'entretoise supérieure.

3. Enlevez la porte.

4. Desserrez et enlevez le pivot inférieur.

5. Enlevez l'entretoise inférieure.

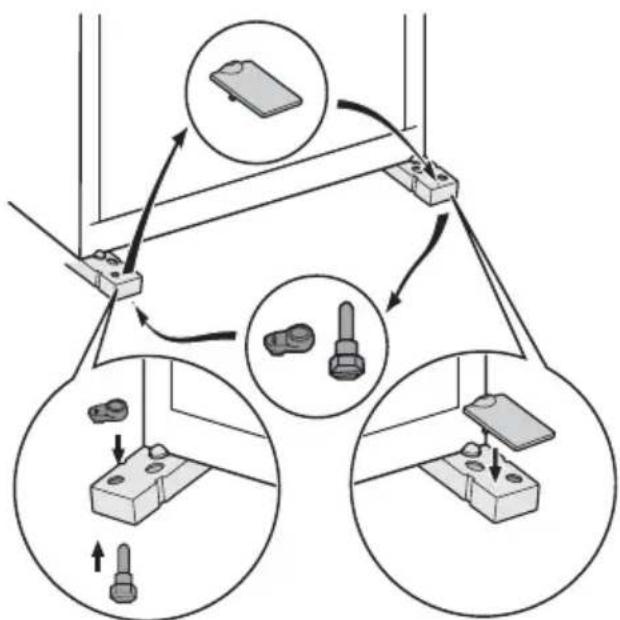

Sur le côté opposé :

1. Enlevez le cache charnière et installez-le

sur la charnière opposée.

2. Installez l'entretoise inférieure.

3. Serrez le pivot inférieur.

4. Installez la porte.

5. Installez l'entretoise supérieure.

6. Serrez le pivot supérieur.

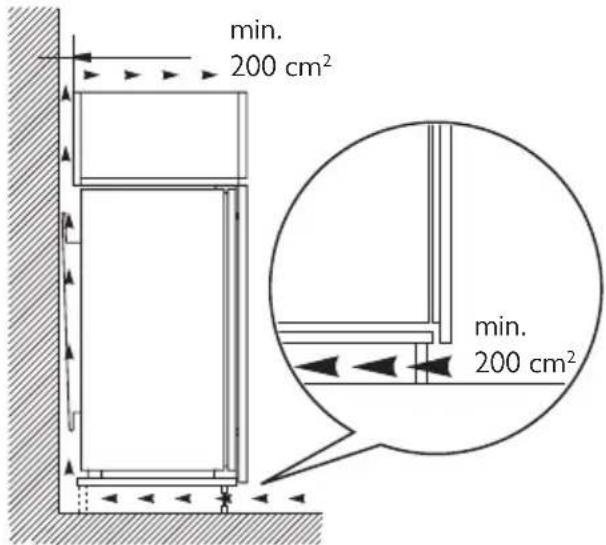

44 progressVentilation La circulation d'air derrière l'appareil doit être suffisante. min. 200 cm

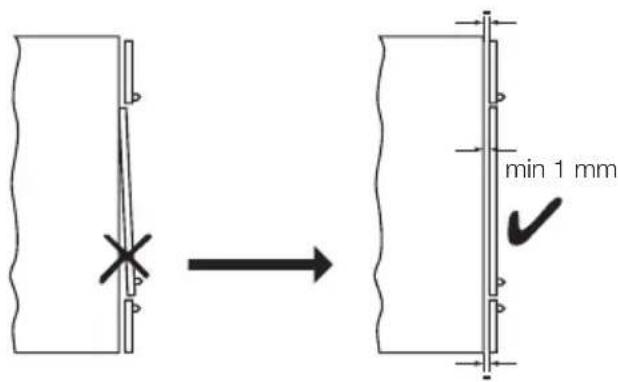

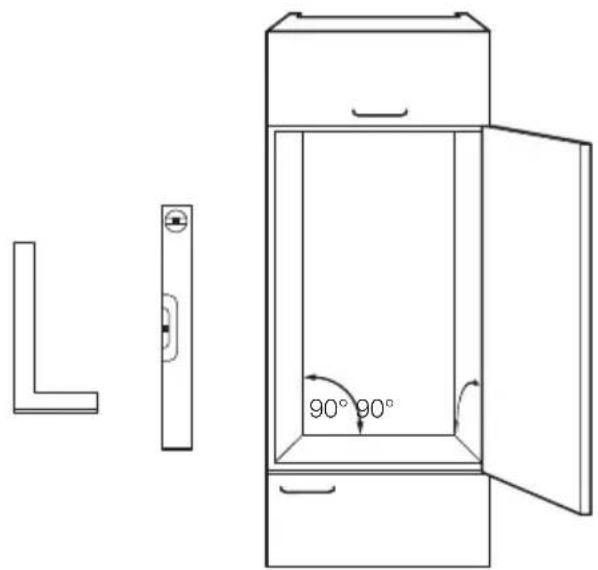

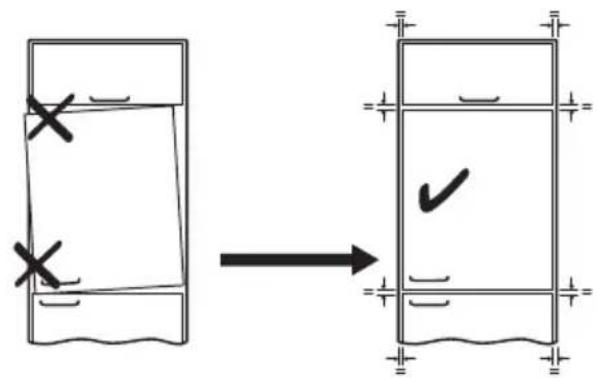

Alignement du meuble Important Assurez-vous que le meuble de cuisine soit aligné verticalement et à 90° dans tous les sens. Ajustez les portes du meuble de cuisine avant d'installer l'appareil. 90° 90° min 1 mm Important Enlevez l'amortisseur de charnière de la porte du meuble, pour créer de l'espace et faciliter l'ouverture et la fermeture de la porte de l'appareil. Installation de l'appareil Attention Veillez à ce que le câble d'alimentation soit dégagé. Procédez comme suit :

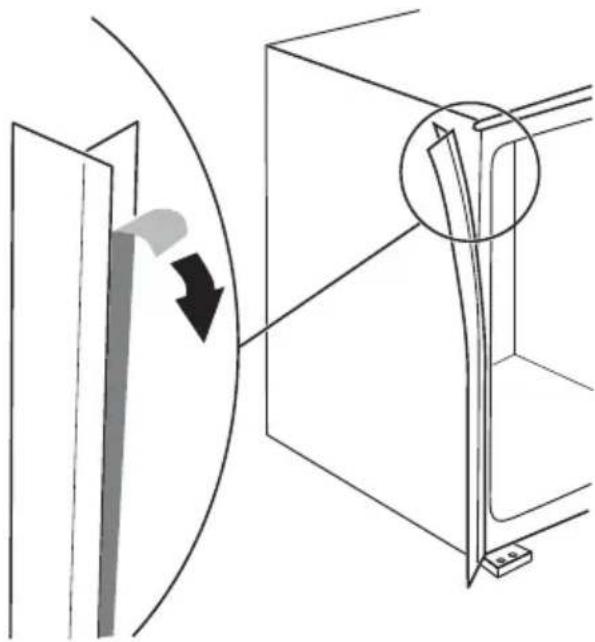

1. Installez la bande isolante.

a) Enlevez la protection. progress 45b) Appliquez la bande isolante adhésive sur l'appareil comme indiqué dans la figure.

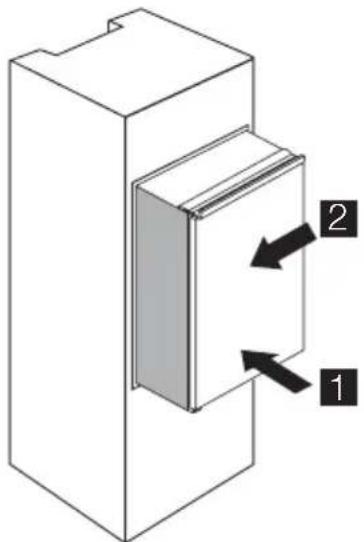

2. Installez l'appareil dans la niche.

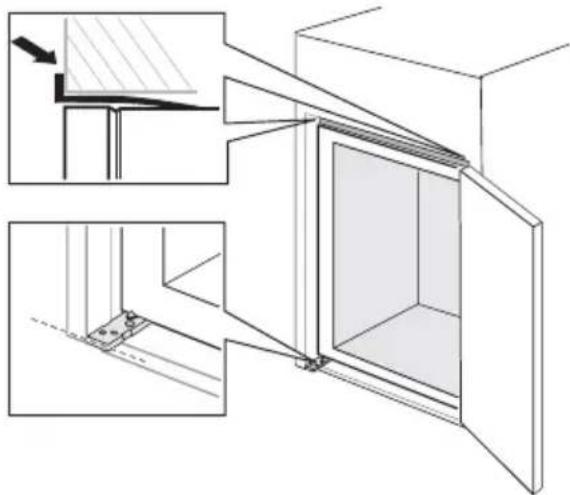

a) Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. b) Poussez l'appareil dans le sens des flèches (2) contre le placard sur le cô- té opposé de la charnière.

3. Ajustez l'appareil dans la niche. Alignez

la charnière inférieure sur le meuble de cuisine.

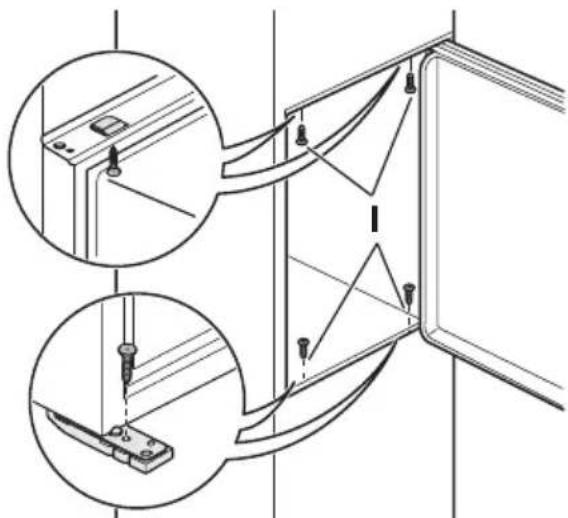

4. Fixez l'appareil à la niche à l'aide de 4 vis.

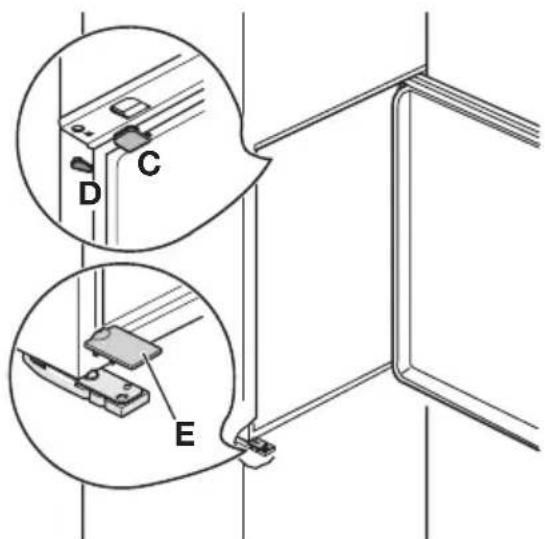

5. Fixez les caches (C, D) aux éléments de

fixation et aux orifices de la charnière. Fixez le cache charnière (E) à la charniè- re.

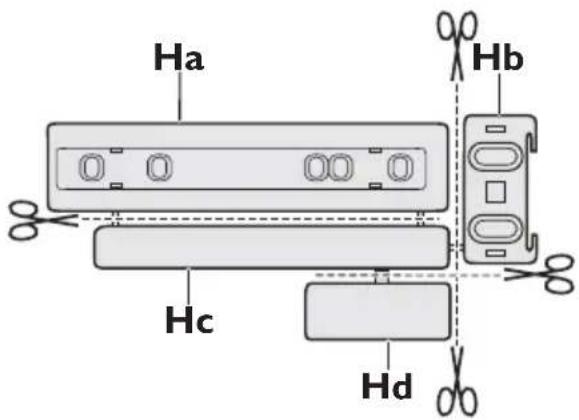

6. Détachez les pièces (Ha), (Hb), (Hc) et

7. Installez la pièce (Ha) sur la face intérieu-

re du meuble de cuisine. ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm

8. Poussez la pièce (Hc) sur la pièce (Ha).

9. Ouvrez la porte de l'appareil et la porte

du meuble de cuisine à un angle de 90°. Insérez le petit carré (Hb) dans la glissière (Ha). Réunissez la porte de l'appareil et la por- te du meuble et marquez les trous.

10. Sortez les rails de transport. Installez le

clou (K) à 8 mm du bord extérieur de la porte.

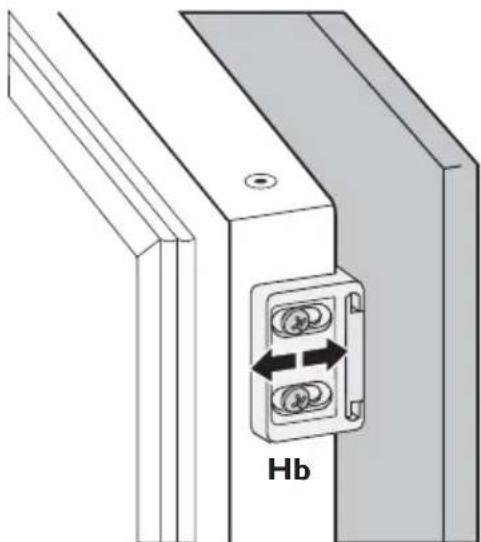

11. Placez de nouveau le petit carré sur la

glissière et fixez-le avec les vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb. progress 47Hb

12. Appuyez la pièce (Hd) sur la pièce (Hb).

Vérifiez une dernière fois que :

• Toutes les vis sont serrées.

• La bande isolante est fermement fixée à l'armoire.

• La porte ouvre et ferme correctement. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. 48 progressprogress 4950 progressprogress 51200381871-00-082008 www.progress-hausgeraete.de
