Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	340 litres
Classe énergétique	A++
Dimensions (HxLxP)	185 x 60 x 65 cm
Système de refroidissement	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs dans le congélateur
Fonctionnalités supplémentaires	Éclairage LED, thermostat réglable
Entretien	Dégivrage manuel recommandé
Consignes de sécurité	Ne pas obstruer les grilles de ventilation
Garantie	2 ans

FOIRE AUX QUESTIONS - PK0840 PROGRESS

Le réfrigérateur PROGRESS PK0840 ne refroidit pas.

Vérifiez que le réfrigérateur est bien branché et que la prise fonctionne. Assurez-vous également que la température est réglée correctement. Si le problème persiste, examinez les joints de porte pour détecter d'éventuelles fuites d'air.

Le réfrigérateur fait du bruit.

Un léger bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur ou le ventilateur.

De la glace se forme à l'intérieur du réfrigérateur.

Cela peut être dû à une ouverture fréquente de la porte ou à une mauvaise étanchéité des joints. Assurez-vous que la porte se ferme correctement et essayez de réduire la fréquence d'ouverture.

Le réfrigérateur dégage une odeur désagréable.

Vérifiez les aliments à l'intérieur pour détecter tout produit périmé ou moisi. Nettoyez l'intérieur du réfrigérateur avec un mélange d'eau et de bicarbonate de soude pour éliminer les odeurs.

Les lumières à l'intérieur du réfrigérateur ne s'allument pas.

Vérifiez l'ampoule et remplacez-la si nécessaire. Si le problème persiste, il peut y avoir un problème électrique nécessitant l'intervention d'un technicien.

Le réfrigérateur ne démarre pas.

Assurez-vous que l'appareil est bien branché et que la prise fonctionne. Vérifiez également le disjoncteur. Si tout semble en ordre, il peut y avoir un problème avec le thermostat ou le compresseur.

MODE D'EMPLOI PK0840 PROGRESS

Consignes de sécurité 45

Fonctionnement 47

Première utilisation 48

Utilisation quotidienne 48

Conseils utiles 49

Entretien et nettoyage 50

Sous réserve de modifications

Que faire si... 51

Caractéristiques techniques 53

Installation 53

En matière de sauvegarde de

L'environnement 58

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques

d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipê d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Sécurité générale

Attention. Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation des aliments et à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil.
• Ne faites pas fonctionner d'appareils ELECTRIQUES (par exemple : sorbetières électriques, mélangeurs ou sèche-cheveux) à l'intérieur de votre appareil.
• N'endommagez pas le circuit de refroidissement.
• Conformément au règlement UTE-

C-73-997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet appareil qui contient des hydrocarbures. Ce gaz est néanmoins inflammable.

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée.

Si un composant du circuit réfrigérant est endommagé :

• évitez les flammes nues (briquet) et toute autre source d'allumage (étincelles)
• aérrez la pièce dans laquelle se trouve l'appareil
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil.

Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou d'électrocutions.

Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un electricien qualifié.

1. N'utilisez pas de rallonge au niveau du câble d'alimentation.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.
3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.
4. Ne tirez pas sur le câble d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.
6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent 13) pour l'éclairage intérieur.
7. Cet appareil est lourd. Faites attention lors de son déplacement.
8. Ne touchez pas avec les mains humides les surfaces givrées ou les produits congelés ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
9. Évitez les expositions prolongées de l'appareil aux rayons solaires. 13) si l'appareil en est équipé 14) Si l'appareil est sans givre

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la partie arrière de l'appareil. 14)
• Un produit décongelé ne doit jamais être recongelé.
• Conserve les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les recommandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le compartiment congélateur, elles pourraient éclater.
• Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures.

Entretien et nettoyage

• Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. N'employez que une spatule en plastique.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera au fond du compartiment réfrigérateur.

Installation

Important : Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

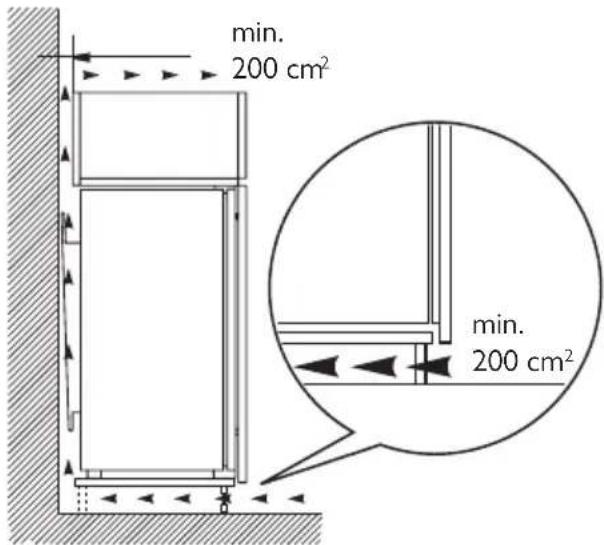

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 15)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être

Mise en fonctionnement

Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pour permettre l'arrêt de l'appareil, tournez le bouton du thermostat sur la position "0".

Réglage de la température

La température est régée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

réalisés par un électricien qualifié ou une personne compétente. - Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de l'appareil ne contiennent pas de C. F. C., contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important : Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

15) Si un branchement sur le réseau d'eau est prévu

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps.

Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid.

Important. Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, répositionnez le thermostat sur un réglage plus chaud.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment.

Important : En cas de dégivrage accidentel, par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section

Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).

La décongélation

Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

Important : N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.

Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur.

Important : N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

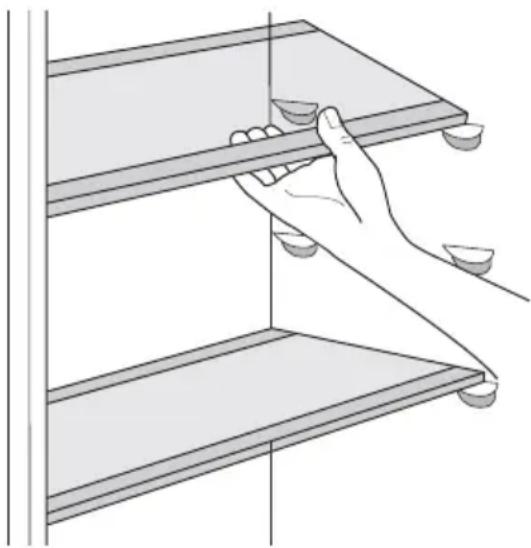

Clayettes amovibles

Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.

Important : Pour permettre une belle circulation de l'air, ne pas enlever la clayette en verre au-dessus du bac à légumes ni le balconnet porte-bouteilles.

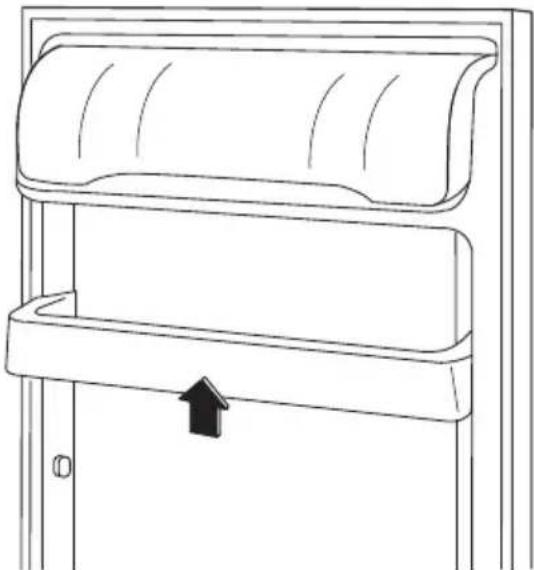

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster, procédez comme suit:

tirez progressivement dans le sens des flèches pour les dégager, puis repositionnezles selon les besoins.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambience est élevée, le thermostat est réglé sur Max et l'appareil est plein. Il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs de performance possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur
• Couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylene, pour emmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les valeurs résultats, voici quelques conseils importants :

• L'identification des emballages est importante : indiquez la date de congélation du produit et respectez la durée de conservation indiquée par le fabricant.
• Les glaçons consommés dès leur sortie du congélateur peuvent éventuellement provoquer des brûlures;
• les aliments maigres se conservent et plus longtemps que les aliments gras; le Sel réduit la durée de conservation des aliments;
• ne laissez pas des aliments frais, non congelés, entrer en contact avec des aliments déjà congelés afin d'éviter que la température de ces derniers n'augmente;
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
• préparez les alimentés en petites portions pour une congélation rapide et uniforme et de façon à pouvoir décongeler par la suite uniquement la quantité nécessaire;
• Congelez seulement des aliments de qualité supérieure et frais, après les avoir soigneusement nettoyés;
• Le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée entre-temps;
• La quantité maximale d'aliments pouvant être congélés en 24 heures est indiquée sur la plaque signalétique;

Entretien et nettoyage

Attention, débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifie régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• Rincez et séchez soigneusement.

Important : Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile;
• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
• respecter la durée de conservation indiquée par le fabricant.

Important. ATTENTION à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

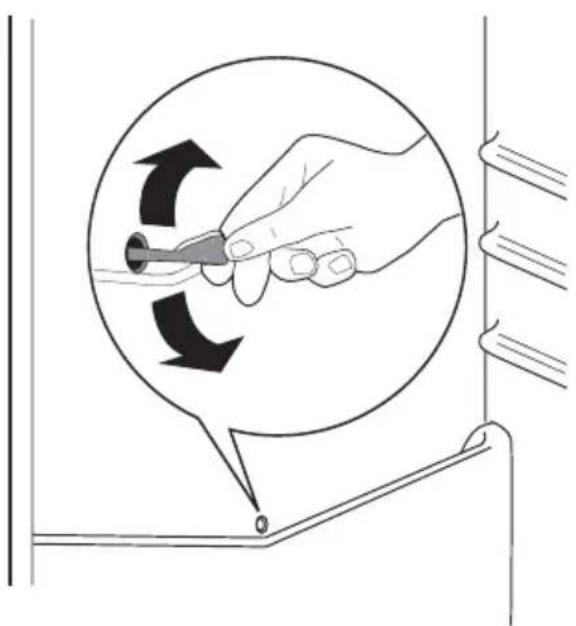

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantité de givre se forme sur les clayettes du congélateur et autour du compartiment supérieur.

Important : Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
3. Laissez la porte ouverte.
4. Le dégivrage terminé, épongez et séchez bien l'intérieur, et remettez le bouchon.

Que faire si...

Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.

1. Mettez l'appareil en fonctionnement.
2. Réglez le thermostat pour obtenir plus de froid et faites fonctionner l'appareil pendant deux ou trois heures en utilisant ce réglage.
3. Replacez les produits surgelés ou congelés dans le département.

Important : N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre, vous risquez de déterminer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil retirez tous les aliments
• dégivrez l'appareil et nettoyez tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

Important : Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Solution
L'appareil ne fonctionne pas. La lampe ne fonctionne pas.	L'appareil est à l'accêt. Mettez l'appareil en marche.
La fiche n'est pas correctement branchée sur la prise.	Branchez correctement la fiche sur la prise.

16) Si cela est prévu.

Anomalie Cause possible Solution
Le courant n'arrive pas à l'appa-reil. La prise n'est pas alimentée.		Branchez un autre apparéil électri-que sur la prise.Faites appel à un électricien quali-fié.
L'ampoule ne fonctionne pas.	L'ampoule est défectueuse. Consultez le paragraphe "Rempla-cement de l'ampoule d'éclairage".
Le comprésseur fonction-ne en continu.	La température n'est pas bien ré-gliée.	Choisissez une température plus élevée.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La porte a été ouverte trop sou-vent.		Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop élevé.		Laissez la température du produit rejoindre la température ambiente avant de le stocker.
La température ambiente est trop élevé.		Abaissez la température de la pièce.
De l'eau coule sur la pla-que arrrière du réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrrière.	Ce phénomène est normal.
De l'eau coule dans le ré-frigérateur.	L'orifice d'écoulement de l'eau est obstrué.	Nettoyez l'orifice.
Des produits empêchent que	I'eau coule dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrrière.
De l'eau coule sur le sol.	L'eau de dégivrage ne coule pas dans le plateau d'évaporation si-tuée au dessus du comprésseur.	Fixez le tuyau de sortie de l'eau au plateau d'évaporation.
La température de l'appa-reil est trop BASSE.	Le bouton du thermostat n'est pas bien réglié.	Choisissez une température plus élevée.
La température de l'appa-reil est trop élevé	Le bouton du thermostat n'est pas bien réglié.	Choisissez une température plus BASSE.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La température du produit est trop élevé.		Laissez la température du produit rejoindre la température ambiente avant de le stocker.
Trop de produits ont été intro-duits ensemble.		Introduisez moins de produits en même temps.
Il n'y a aucune circulation d'air froid dans l'appareil.		Assurez-vous qu'il y ait une circulation d'air froid dans l'appareil.

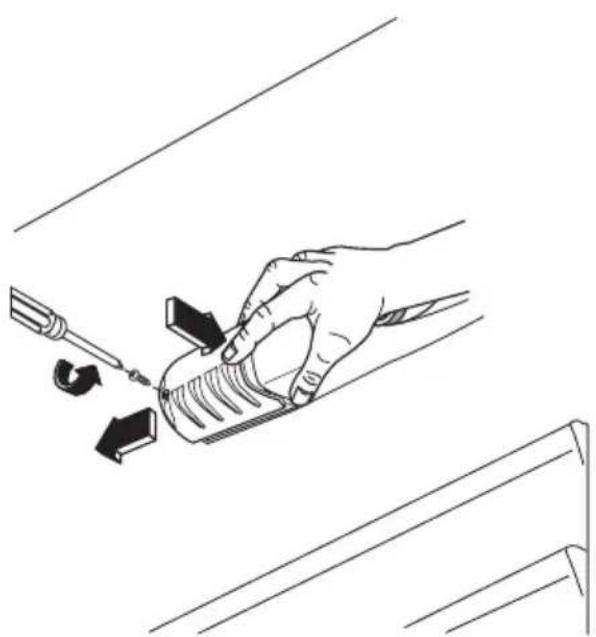

Remplacement de l'ampoule d'éclairage

1. Débranche l'appareil.
2. Retirez la vis du diffuseur.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule par un modèle semblable de même puissance (la puissance maximale est indiquée sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoule allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

Caractéristiques techniques

Dimensions de la niche d'encas-trement
Hauteur 880 mm
Largeur 560 mm
Profondeur 550 mm
Temps de remontée en tempé-rature	12 h

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche

chez à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'instructuer l'appareil.

Emplacement

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe climati-que	Température ambiente
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16° à + 43 °C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un electricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

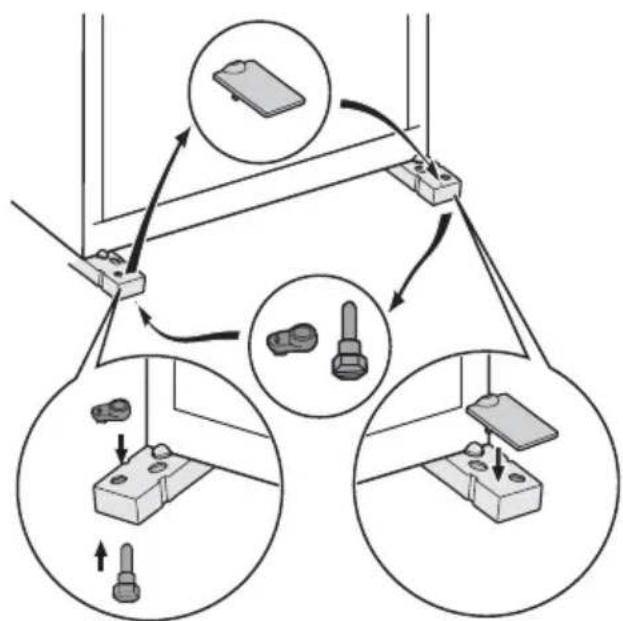

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à droite. Si vous pouvez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'instructuer l'appareil :

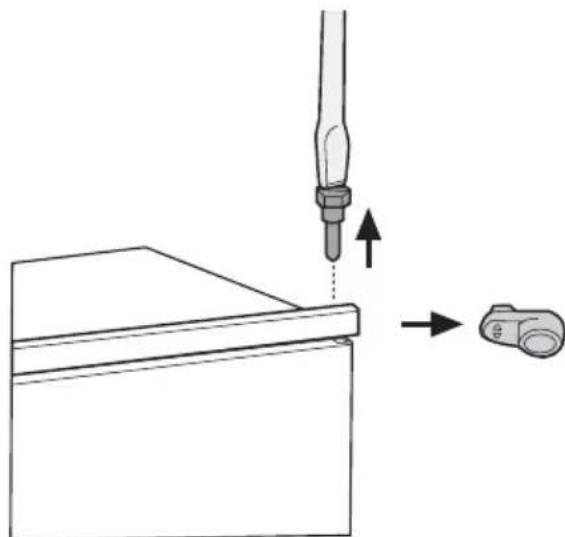

1. Dévissez et enlevez le pivot supérieur.
2. Enlevez l'entretoise supérieure.
3. Enlevez la porte.
4. Desserrez et enlevez le pivot inférieur.
5. Enlevez l'entretoise inférieure.

Sur le côté opposé :

1. Enlevez le cache charnière et installez-le sur la charnière opposée.
2. Installez l'entretoise inférieure.
3. Serrez le pivot inférieur.
4. Installez la porte.
5. Installez l'entretoise supérieure.
6. Serrez le pivot supérieur.

Ventilation

La circulation d'air derrière l'appareil doit être suffisante.

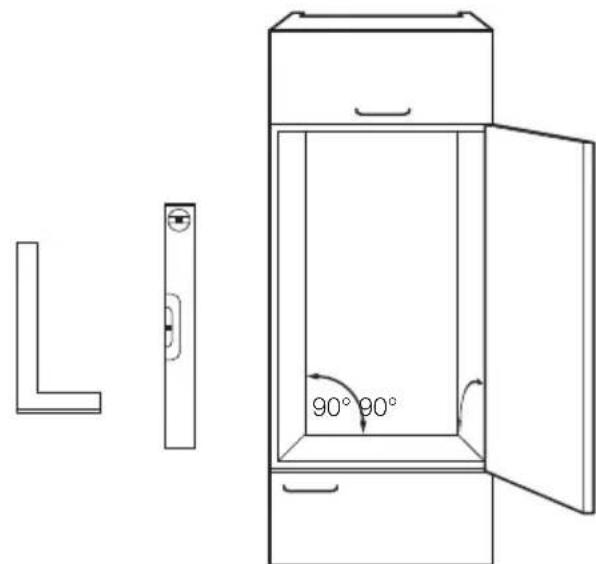

Alignement du meuble

Important : Assurez-vous que le meuble de cuisine soit aligné verticalement et à dans tous les sens.

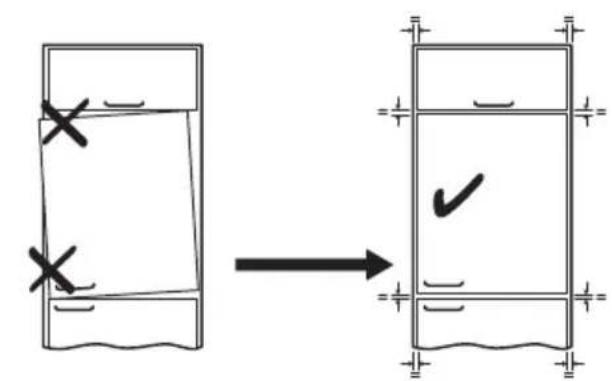

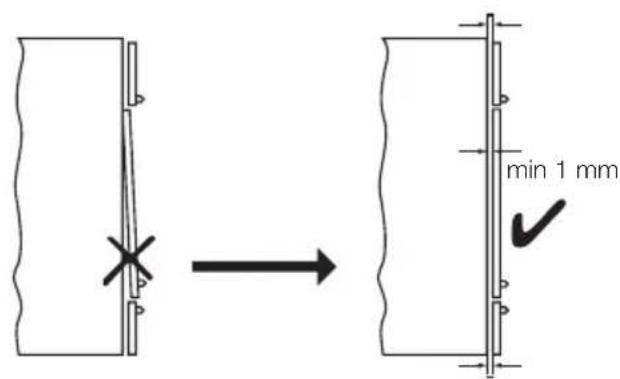

Ajustez les portes du meuble de cuisine avant d'installer l'appareil.

Important : Enlevez l'amortisseur de charnière de la porte du meuble, pour créer de l'espace et faciliter l'ouverture et la fermeture de la porte de l'appareil.

Installation de l'appareil

Attention. Veillez à ce que le câble d'alimentation soit dégagé.

Procédez comme suit :

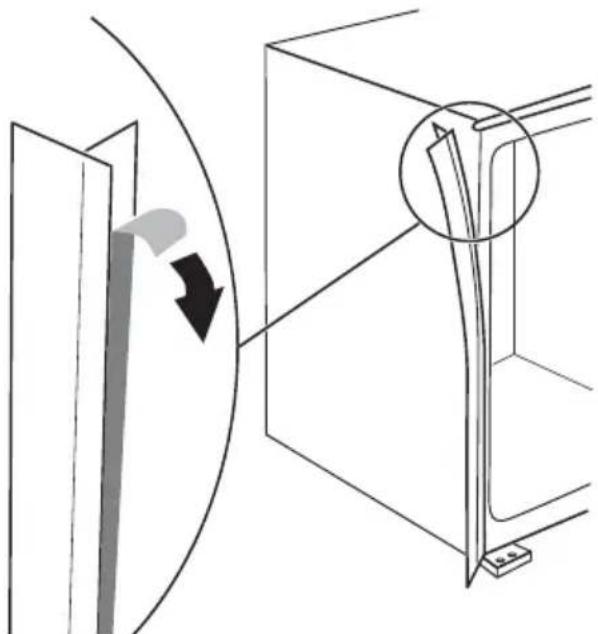

1. Installe la bande isolante.

a) Enlevez la protection. b) Appliquez la bande isolante adhésive sur l'appareil comme indiqué dans la figure.

1. Installez l'appareil dans la niche.

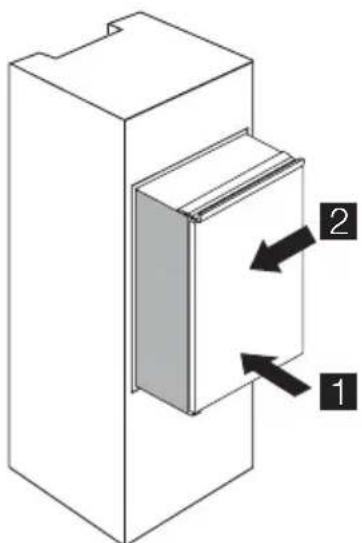

a) Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. b) Poussez l'appareil dans le sens des flèches (2) contre le placard sur le côté opposé de la charnière.

1. Ajustez l'appareil dans la niche. Alignez la charnière inférieure sur le meuble de cuisine.

4. Fixez l'appareil à la niche à l'aide de 4 vis.

5. Fixez les caches (C, D) aux éléments de fixation et aux orifices de la charnière. Fixez le cache charnière (E) à la charnière.

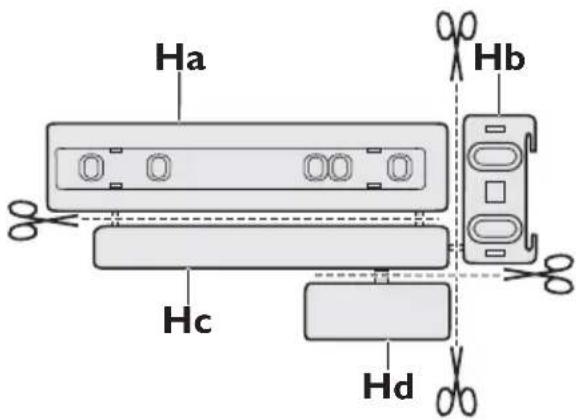

6. Déteachez les pièces (Ha), (Hb), (Hc) et (Hd).

7. Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.

8. Poussez la pièce (Hc) sur la pièce (Ha). 9. Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de. Inserez le petit carré (Hb) dans la glissière (Ha).

Réunissez la porte de l'appareil et la porte du meuble et marquez les trous.

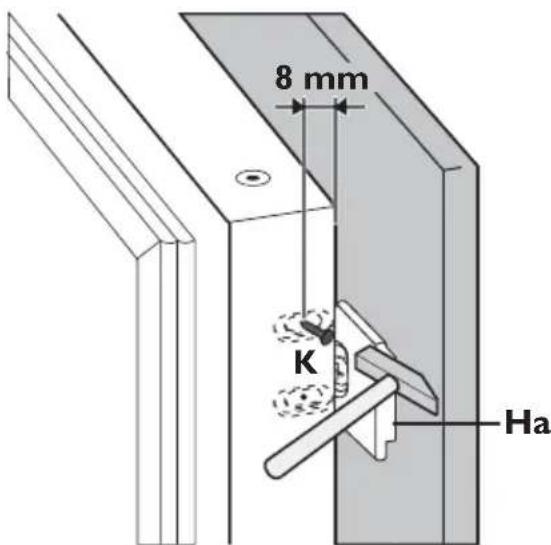

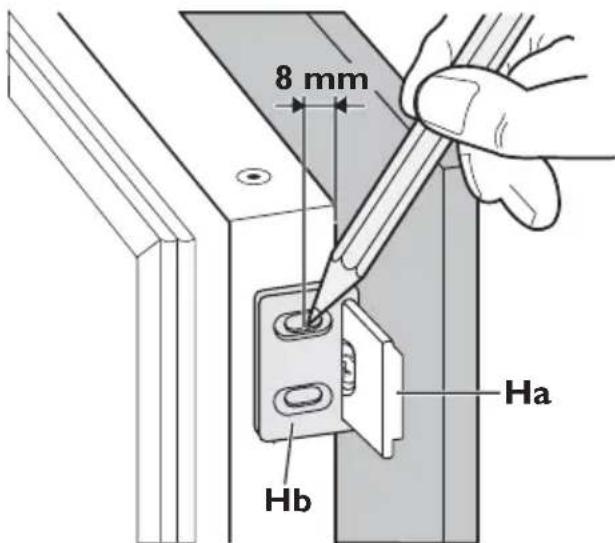

1. Sortez les rails de transport. Installez le clou (K) à 8 mm du bord extérieur de la porte.

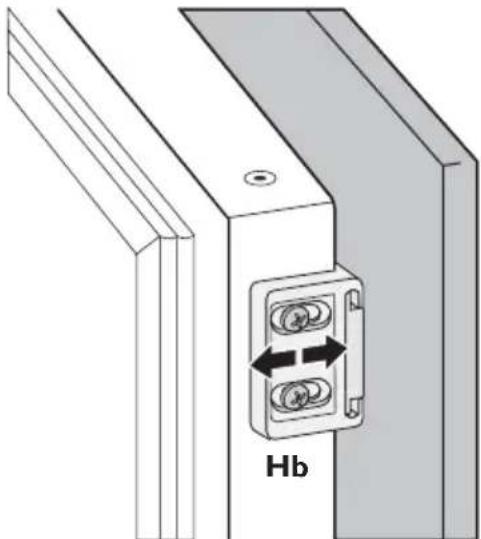

1. Placez de nouveau le petit carré sur la glissière et fixez-le avec les vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

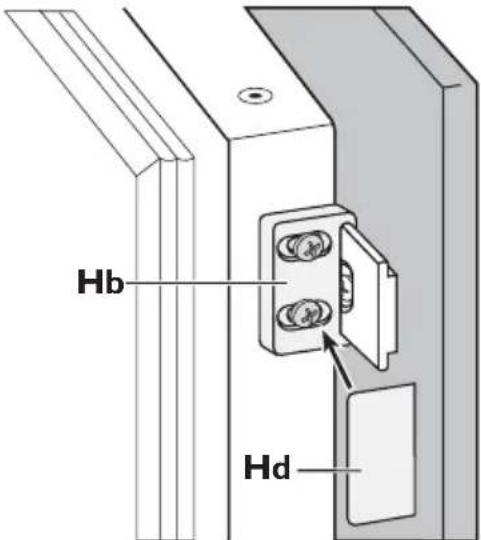

1. Appuyez la pièce (Hd) sur la pièce (Hb).

Vérifiez une dernière fois que :

• Toutes les vis sont serrées.
• La bande isolante est fermement fixée à l'armoire. La porte ouvre et ferme correctement.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son

emballage indique que ce produit ne peut

etree traité comme déchet ménager. Il doit

être remis au point de collecte dédié à cet

effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons

Environnement et notre sécurité, s'assurant

ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage

de ce produit, veuillez prendre contact avec les services de votre commune ou le

magasin où vous avez effectué l'achat.
