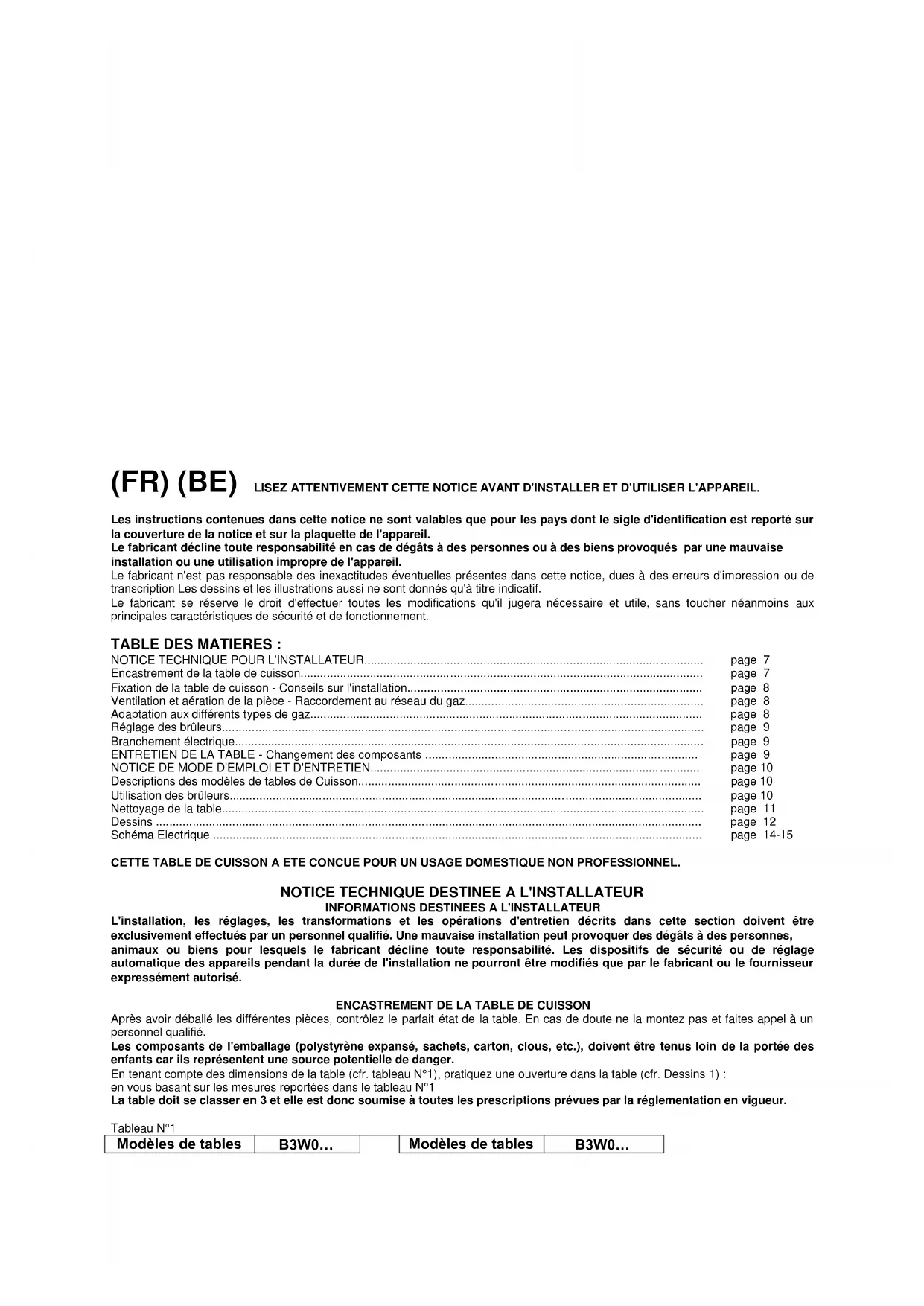

MODE D'EMPLOI DB36600XP92V BERTAZZONI
L'installation, les réglages, les transformations et les opérations d'entretien décrits dans cette section doivent être exclusivement effectués par un personnel qualifié. Une mauvaise installation peut provoquer des dégâts à des personnes, animaux ou biens pour lesquels le fabricant décline toute responsabilité. Les dispositifs de sécurité ou de réglage automatique des appareils pendant la durée de l'installation ne pourront être modifiés que par le fabricant ou le fournisseur expressément autorisé.
ENCASTREMENT DE LA TABLE DE CUISSON
Après avoir déballé les différentes pièces, contrôlez le parfait état de la table. En cas de doute ne la montez pas et faites appel à un personnel qualifié. Les composants de l'emballage (polystyrène expansé, sachets, carton, clous, etc.), doivent être tenus loin de la portée des enfants car ils représentent une source potentielle de danger. En tenant compte des dimensions de la table (cfr. tableau N°1), pratiquez une ouverture dans la table (cfr. Dessins 1) : en vous basant sur les mesures reportées dans le tableau N°1 La table doit se classer en 3 et elle est donc soumise à toutes les prescriptions prévues par la réglementation en vigueur. Tableau N°1 Modèles de tables B3W0…
Modèles de tables B3W0…de cuisson B3Y0… de cuisson B3Y0… Distances Min.
(*) Notes: -B1 est la distance min. entre le bord frontal de l’appareil et le bord frontal de l’armoire. -B2 et B4 sont les distances minimum entre le bord latéral droit/gauche de l’appareil et le mur latéral (si présent). -B3 est la distance minimum entre le bord arrière de l’appareil et le mur arrière.
FIXATION DE LA TABLE DE CUISSON
Pour empêcher aux liquides de fuir accidentellement dans l’espace de stockage sous-jacent, l’appareil est équipé d’une garniture spéciale. Pour appliquer cette garniture, suivez attentivement les instructions dans la Fig. 3. Disposez les bandes d’étanchéité protectrices le long des bords de l’ouverture du banc de travail et couvrez soigneusement l’extrémité de la bande. (Voir Fig. 3). Insérez la table de cuisson dans l’ouverture du banc de travail. A l’aide d’un tournevis assemblez les supports A en dessous de la table de cuisson au moyen des vis B. (Voir Fig. 4). Positionnez les crochets dans la position et fixez-les avec les vis. Recoupez la partie des bandes protectrices qui s’étendent au-delà de la base de la table de cuisson. INFORMATIONS IMPORTANTES CONCERNANT L'INSTALLATION DE LA TABLE L'installateur est informé que cette table de cuisson est de type Y. Elle peut donc être montée individuellement ou intégrée entre deux meubles de cuisine ou entre un meuble et une cloison en maçonnerie. La cloison et les surfaces qui l'entourent doivent être en mesure de résister à une température de 65 K. Pour prévenir le décollement du laminé en plastique qui recouvre le meuble, la colle qui les assemble doit être en mesure de résister à une température de 150 °C au moins. La table doit être installée conformément à la réglementation nationale en vigueur dans un endroit bien ventilé. La table n'est pas branchée à des dispositifs d'évacuation des produits de la combustion. Elle devra donc l'être conformément à la réglementation d'installation citée ci-dessus. Une attention particulière doit être prêtée aux consignes en matière de ventilation décrites ci-dessous.
VENTILATION DE LA PIECE
Pour garantir un bon fonctionnement de la table, il faut que la pièce où elle sera installée soit continuellement ventilée. Le volume de la pièce doit être de 25 m³ minimum et la quantité d'air nécessaire proportionnelle à la combustion régulière de gaz et à la ventilation de la pièce. L'afflux naturel d'air s'effectuera à travers des ouvertures permanentes pratiquées dans les cloisons de la pièce à ventiler : ces ouvertures doivent être raccordées avec l'extérieur et avoir une section minimum de 100 cm² ( cfr. FIG. 6 ). Ces ouvertures devront être conçues de façon à ce qu'elles ne puissent pas être obstruées.
EMPLACEMENT ET AERATION
Les appareils de cuisson au gaz doivent toujours évacuer les produits de combustion au moyen de hottes reliées à des cheminées, des conduits de fumée ou directement vers l'extérieur ( cfr. FIG.6A ). Si l'installation d'une hotte est impossible, on pourra utiliser un ventilateur sur une fenêtre ou donnant directement sur l'extérieur qui devra être mis en fonction en même temps que l'appareil ( cfr. FIG.6B ), à condition que la réglementation nationale en vigueur en matière de ventilation soit obligatoirement respectée. RACCORDEMENT DE LA TABLE AU RESEAU DU GAZ Avant de raccorder la table au réseau du gaz, il faut avant tout enlever le bouchon de protection en plastique introduit sous pression dans le raccord d'entrée du circuit du gaz. Il suffit simplement de le dévisser. Vérifiez si les données reportées sur la plaquette d'identification appliquée au bas du caisson sont compatibles avec celles du réseau de distribution du gaz. La plaquette appliquée sur la dernière page de cette notice et au bas du caisson reporte les conditions de réglage de la table, le type de gaz et la pression d'exercice. IMPORTANT : La table doit être installée conformément à la réglementation nationale en vigueur dans un endroit bien ventilé. ATTENTION : Il est rappelé que le raccord d'arrivée du gaz de la table est fileté ½ B.S.P. cylindrique mâle conformément à la norme UNI-ISO 228-1. (FIG.6)
ADAPTATION AUX DIFFERENTS TYPES DE GAZ
Avant toute opération d'entretien, débranchez la table du réseau d'alimentation du gaz et électrique. - CHANGEMENT DES BUSES POUR FONCTIONNER AVEC D'AUTRES TYPES DE GAZ : Pour changer les buses des brûleurs, procédez de la façon suivante : Soulevez les brûleurs et dévissez les buses ( FIG.9) à l'aide d'une clé anglaise de 7 mm. et remplacez-les par celles prévues pour le nouveau gaz en vous basant sur le TABLEAU N° 2 ci-dessous. ATTENTION : Après avoir effectué les modifications ci-dessus, le technicien devra les signaler en remplaçant la plaquette existante par une nouvelle reportant le nouveau réglage effectué. Cette plaquette se trouve dans le sachet des buses de rechange.TABLEAU N°2: Adaptation aux différents types de gaz. APPAREIL DE CATEGORIE : II2E+3+ Brûleur Type de Gaz Pression Diamètre Débit Nominal Débit Réduit Diamètre
kcal/h sécurité Auxiliaire Naturel G20
REGLAGE DES BRULEURS : Réglage du "MINIMUM" sur les brûleurs Pour régler le minimum sur les brûleurs suivez le procédé indiqué ci-dessous:
1) Allumez le brûleur et mettez le bouton sur la position de MINIMUM ( petite flamme ).
2) Enlevez le bouton ( Fig. 10) du robinet qui est réglé pour la pression standard. Le bouton se trouve sur la barre du robinet-même. 3) Enfoncez la pointe d'un petit tournevis à côté de la tige du robinet de la table en correspondance de la vis dorée située sur la partie inférieure du robinet (Auxiliaire, Semi-Rapide, Rapide FIG.10) (Daul fig.11) et tournez la vis à droite ou à gauche jusqu'à ce que la flamme du brûleur soit réglée correctement au MINIMUM.
4) S’assurer que la flamme ne sorte pas en changeant rapidement la position du MAXIMUM en position de MINIMUM.
ATTENTION: Le réglage ci-dessus ne s'effectue qu'avec des brûleurs fonctionnant au gaz méthane ou au gaz de ville. Pour les brûleurs fonctionnant au gaz liquide, la vis doit être vissée à fond à droite. BRANCHEMENT ELECTRIQUE DE LA TABLE: Le branchement électrique doit être exécuté conformément aux normes et à la législation en vigueur. Avant d'effectuer le branchement, vérifiez si : - Le débit électrique de l'installation et des prises de courant est adapté à la puissance maximale de la table (cfr. la plaquette d'identification appliquée au bas du caisson). - La prise ou l'installation est dotée d'une mise à la terre efficace et conforme à la réglementation en vigueur. Le fabricant décline toute responsabilité en cas de non respect de ces dispositions. Si le branchement au secteur s'effectue à travers une prise : - Montez une fiche normalisée sur le cordon d'alimentation (si ce dernier n'en est pas pourvu), adaptée à la puissance reportée sur la plaquette d'identification. Branchez les fils en vous basant sur le schéma du dessin 12 en ayant soin de respecter les indications suivantes : lettre L (phase) = fil marron, lettre N (neutre) = fil bleu, symbole” ” terre = fil jaune-vert. - Le cordon d'alimentation doit être positionné de façon à ce qu'il n'atteigne jamais tout au long de son parcours une température de 75K - N'utilisez pas de réductions, adaptateurs ni déviateurs car ils pourraient provoquer de faux contacts et, par conséquent, des surchauffes dangereuses. Si le branchement se fait directement sur le secteur : - Interposez entre la table et le secteur un interrupteur unipolaire, proportionné à la charge de la table avec une ouverture minimale entre les contacts de 3 mm. - Rappelez-vous que le câble de terre ne doit pas être interrompu par l'interrupteur. - En alternative, le branchement électrique peut aussi être protégé avec un interrupteur différentiel à haute sensibilité. - Il est vivement recommandé de relier le fil de terre jaune-vert à une mise à la terre efficace. ATTENTION: La table est conforme aux prescriptions de la directive CEE 90/396 relative aux appareils de cuisson au gaz à usage domestique. Tous nos appareils ont été conçus et fabriqués conformément aux normes européennes EN 60 335-1 et EN 60 335-2-6 ainsi que leurs amendements relatifs selon les dispositions de la Directive Européenne Basse Tension 73/23 et 93/68. Ils sont aussi conformes aux dispositions de la directive européenne 89/336 concernant la compatibilité électromagnétique.ENTRETIEN DE LA TABLE
CHANGEMENT DES COMPOSANTS
Avant toute opération d'entretien, débranchez la table du réseau d'alimentation du gaz et électrique. Pour changer les composants comme les brûleurs, robinets et pièces électriques, il faut extraire la table de cuisson du meuble en débloquant les crochets de fixation. Dévissez ensuite les vis de fixation des brûleurs, les écrous de fixation des plaques électriques visibles dans la partie inférieure de la table, extrayez la table et procédez enfin au remplacement des composants défectueux. NOTE : Pour changer les robinets, dévissez aussi les deux vis de fixation de la rampe du gaz au fond de la table qui se trouvent dans la partie supérieure. Sur les tables dotées de l'allumage automatique, démontez d'abord la caténaire des interrupteurs de l'allumage avant de changer les robinets. Il est conseillé de changer le joint du robinet à chaque remplacement de robinet afin de garantir une parfaite étanchéité entre le corps et la rampe. ATTENTION : Le cordon d'alimentation fourni en dotation est branché à la table à travers un branchement de type X (conformément aux normes EN 60335-1,EN 60335-2-6 et leurs variantes successives). Il peut donc être remplacé sans l'utilisation d'outils spéciaux, par un cordon du même type. En cas d'usure ou de détérioration du cordon d'alimentation, remplacez-le en suivant les indications reportées dans le tableau n°3 ci- dessous: Modèle et section du cordon d'alimentation: H05RR-F 3x0,75 mm2 ATTENTION: En cas de remplacement du cordon d'alimentation, l'installateur devra prévoir un conducteur de terre plus long de 2 cm environ par rapport aux conducteurs de phase et il devra aussi respecter les consignes concernant le branchement électrique. Graissage des robinets : (cette opération doit impérativement être exécutée par un personnel qualifié d'un centre de service après-vente). Dès qu'un robinet devient dur à manoeuvrer, il faut le graisser sans plus attendre en suivant les instructions reportées ci-dessous :
1) Démontez le corps du robinet en dévissant les deux vis qui se trouvent sur le corps de ce dernier (FIG. 13)
2) Extrayez et nettoyez le cône d'étanchéité et son logement avec un chiffon imbibé de diluant.
3) Graissez légèrement le cône avec de la graisse spéciale.
4) Introduisez le cône et manoeuvrez-le plusieurs fois. Extrayez-le à nouveau, éliminez la graisse superflue et contrôlez que les zones de passage du gaz ne soient pas obstruées.
5) Remontez toutes les pièces dans l'ordre inverse du démontage et vérifiez le bon fonctionnement du robinet.
Table de cuisson au gaz 5 Brûleur, cfr FIG. 14 Schéma Electrique FIG. 16 Table de cuisson au gaz 6 Brûleur, cfr FIG. 15 Schéma Electrique FIG. 17
1 Bornier 2 Bouton d'allumage 3 Générateur d'étincelles 4 Bougies d'allumage L Marron (phase) N Bleu (neutre) ’ Jaune Vert (terre) LEGENDE DESCRIPTIVE POUR LES DESCRIPTION DES TABLES
1. Brûleur petit Modèle 5 Brûleur Fig. 14
2. Brûleur moyen Modèle 6 Brûleur Fig. 15
4. Brûleur dual (poêle chinoise)
5. Bouton de commande du brûleur frontal gauche
6. Bouton de commande du brûleur frontal droite
7. Bouton de commande du brûleur arrière droite
8. Bouton de commande du brûleur arrière gauche
9. Bouton de commande du brûleur centrale
10. Bouton de commande du brûleur frontal centrale
11. Bouton de commande du brûleur arrière centrale
Au dessus de chaque manette sur le bandeau, un schéma est gravé qui indique à quel brûleur correspond la manette. L'allumage des brûleurs s'effectue de différentes façons en fonction du modèle de table choisi et de ses caractéristiques :- Allumage manuel (il est toujours possible même en cas de coupure du courant électrique ): Tournez à gauche la manette correspondant au brûleur sélectionné et placez-la sur la position de MAXIMUM en correspondance de la grande flamme. Approchez une allumette allumée du brûleur. - Allumage électrique: Tournez à gauche la manette correspondant au brûleur sélectionné et placez-la sur la position de MAXIMUM en correspondance de la grande flamme, pressez ensuite le bouton d'allumage et lâchez-le dès que le brûleur s'est allumé. - Allumage électrique automatique: Tournez à gauche la manette correspondant au brûleur sélectionné et placez-la sur la position de MAXIMUM en correspondance de la grande flamme et pressez la manette; lâchez-la dès que le brûleur s'est allumé. - Allumage des brûleurs équipés d'un dispositif de sécurité (thermocouple) : Tournez à gauche la manette correspondant au brûleur sélectionné et placez-la sur la position de MAXIMUM en correspondance de la grande flamme, pressez la manette et activez un des dispositifs d'allumage ci-dessus. Une fois l'allumage intervenu, continuez à presser la manette pendant 10 secondes encore afin de laisser le temps à la flamme de chauffer le thermocouple. Si le brûleur s'éteint après avoir relâché la manette, répétez toute l'opération. - Utilisation brûleur Dual fig.18 Ce modèle commande, avec un seul robinet, tant la couronne centrale du brûleur que la couronne externe. Pour allumer la couronne centrale et la couronne externe du brûleur, il faut appuyer sur la manette, puis la tourner sur la position 1 de distribution maximum et la maintenir pressée jusqu’à l’allumage, dans cette position on a le réglage maximum tant de la flamme interne que de la flamme externe. Tourner la manette sur la position 2 pour avoir la couronne externe au minimum et la couronne interne au maximum de la flamme En tournant la manette sur la position 3 on a la couronne interne au maximum et la couronne externe éteinte En tournant la manette sur la position 4, on a la couronne interne au minimum et la couronne externe éteinte. N.B.: Il est conseillé de ne pas allumer de brûleur si le chapeau n'est pas correctement positionné. Conseils pour une utilisation optimale des brûleurs: - Utilisez un récipient d'un diamètre adapté à chaque brûleur ( cfr. tab. n° 4 et FIG.19 ). - Lorsque l'ébullition est atteinte, tournez la manette sur la position de MINIMUM. - Utilisez toujours un couvercle. TABLEAU N°4: Diamètres des récipients conseillés. BRULEUR DIAMETRES RECIPIENTS conseillés (cm.) Petit
Double couronne (poêle chinoise)
ATTENTION: utilisez toujours des récipients à fond plat. ATTENTION: En cas de coupure de courant, les brûleurs peuvent être allumés avec des allumettes. L'allumage des brûleurs avec thermocouple de sécurité n'est possible que si la manette est sur la position de MAXIMUM (grande flamme). Pendant la cuisson d'aliments avec de l'huile ou de la graisse, facilement inflammables, l'utilisateur ne doit pas s'éloigner de la table de cuisson. Il est interdit d'utiliser des sprays à proximité de la table lorsque celle-ci est en fonction. Pendant l'utilisation des brûleurs, veillez à ce que les manches des casseroles soient orientés vers l'intérieur. Ne laissez pas approcher les enfants. Si la table est dotée de couvercle, celle-ci devra être nettoyée avant d'abaisser le couvercle. NOTE: L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Il faudra donc prévoir une bonne ventilation de la pièce en veillant à ne jamais obstruer les ouvertures de ventilation naturelle. (FIG. 6) et en activant le dispositif mécanique d'aération / hotte d'aspiration ou ventilateur électrique ( FIG. 6A et 6B ). Une utilisation intensive et prolongée de la table, peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une ventilation plus efficace par augmentation de la puissance d'aspiration mécanique, si elle existe.
