ESS 2016 K - Chauffage SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à accumulation
Marque	Siemens
Modèle	ESS 2016 K
Alimentation	Raccordement direct au réseau (sans prise de courant)
Fonctions principales	Accumulation de chaleur, recharge automatique pendant les heures creuses, thermostat d'ambiance, ventilateur de soufflage, chauffage d'appoint
Sécurité	Protection antibasculement, limiteur de température, distances minimales de sécurité, interdiction de couvrir ou d'introduire des objets
Entretien	Aspiration régulière de la grille de sortie d'air et des ouïes inférieures ; vérification complète tous les 10 ans
Installation	Au sol ou sur console ; ancrage obligatoire pour les modèles S20E et S30E
Matériaux	Noyau en briques réfractaires, isolation thermique, carrosserie métallique
Contenu de l'emballage	Carrosserie, jeu d'éléments chauffants, paquets de briques, accessoires de montage (vis, étiquette, bouton)
Réparabilité	Réparation par professionnel uniquement ; pièces détachées disponibles (éléments chauffants, briques, résistances)
Température de surface	Peut atteindre et dépasser 80 °C en fonctionnement
Recharge	Automatique via commande électronique ; potentiamètre de charge réglable
Thermostat	Thermostat d'ambiance mural ou intégré ; réduction de température possible
Distance de sécurité	Au moins 300 mm entre la grille de sortie d'air et tout objet

FOIRE AUX QUESTIONS - ESS 2016 K SIEMENS

Comment régler la température de mon radiateur Siemens ESS 2016 K ?

La température ambiante se règle via le thermostat d'ambiance (mural ou intégré). Tournez le bouton pour obtenir la température souhaitée (ex. 20 °C). Pour réduire la température la nuit, baissez le réglage de 4 °C. Évitez une réduction plus importante pour ne pas trop refroidir les parois.

Pourquoi ma pièce n'est-elle pas suffisamment chauffée ?

Vérifiez les fusibles/disjoncteurs dans l'armoire de distribution. Assurez-vous que le potentiamètre de charge est réglé sur une valeur suffisante (tourné à droite). Contrôlez le réglage du thermostat d'ambiance. Le ventilateur intégré doit fonctionner ; vérifiez son fusible. Si le problème persiste, contactez votre installateur.

Quelles sont les distances de sécurité à respecter ?

Maintenez une distance d'au moins 300 mm entre la grille de sortie d'air et tout objet (rideaux, meubles, tapis). Les distances minimales indiquées dans la notice ne doivent pas être réduites. Respectez également les espacements par rapport aux murs et au sol.

Puis-je utiliser un nettoyeur vapeur pour entretenir mon radiateur ?

Non, il est interdit d'utiliser un appareil de nettoyage à vapeur. Pour l'entretien, passez l'aspirateur sur la grille de sortie d'air et les ouïes inférieures. Un nettoyage régulier suffit.

Que faire en cas de craquements pendant le fonctionnement ?

Les craquements occasionnels sont normaux et dus aux variations de température dans le noyau en briques réfractaires. Aucune action n'est nécessaire.

Comment réarmer le limiteur de température après un défaut ?

Le réarmement doit être effectué par un spécialiste. Mettez l'appareil hors tension, laissez-le refroidir, déposez le panneau latéral droit et actionnez le bouton de réarmement avec un tournevis.

Puis-je installer le radiateur sur un sol recouvert de moquette ?

Oui, mais veillez à ce que les pieds ne s'enfoncent pas dans le revêtement, ce qui pourrait gêner la convection. Si nécessaire, utilisez un socle (accessoire optionnel). Retirez les plinthes ou la moquette contre le panneau arrière.

Comment savoir si la recharge de nuit fonctionne ?

La recharge est automatique et commandée par la commande électronique de recharge pendant les heures creuses. Si vous doutez, vérifiez que le potentiamètre de charge est réglé sur une position autre que 'pas de recharge' (tourné à fond à gauche). Le voyant ou le compteur de charge peut indiquer le fonctionnement.

Quels sont les risques si je couvre l'appareil ?

Recouvrir l'appareil provoque une accumulation de chaleur en surface, ce qui augmente la température de l'appareil et de l'objet couvrant. Cela peut entraîner des risques d'incendie ou de brûlure. Ne placez jamais d'objets sur le radiateur.

Où trouver le numéro de service (E-Nr.) de mon appareil ?

Le numéro de service (E-Nr. et FD) figure sur la plaque signalétique située à droite sous les grilles de sortie d'air chaud. Notez-le avant de contacter l'installateur pour toute intervention.

MODE D'EMPLOI ESS 2016 K SIEMENS

Radiateurs électriques à accumulation

Elektrische accumulatorkachels

Accumuladores electricos

Etendue des fournitures, Placement 11

Instructions pour la mise en place 10-11

Installation de I'appareil 12-21

Séché de branchement 18-19

Réarmement du limiteur de température 21

Mise en service 21

\section*{Caracteristique techniques 23}

• En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produit, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

• Ne pas introduire ou bouger d'objets dans l'appareil. Ceci peut mener à des perturbations dans le fonctionnement ou même à l'inflammation de ces objets.
• Les objets tombés derrière l'appareil doivent être immédiatement enlevés.
• Garantir que des petits enfants ou des personnes handicapées ne touchent pas aux parois de l'appareil et avant tout pas à la grille de sortie d'air.

Pensez y, même si cet apparéil fonctionne sans flammes visibles, il reste un apparéil de chauffage.

Prescriptions generales

Lors de l'installation, l'usage et l'entretien, leprésent mode d'emploi doit être soigneusement suivi. Cet apparéil ne peut être installé et réparé que par un professionnel. Toute réparation inadéquate peut occasionner des risques importants pour l'utilisateur. Suivant les normes en vigueur, le spécifique mode d'emploi doit rester disponible à chaque instant et doit être soumis au professionnel qui effectue des travaux à l'appareil afin qu'il en prenne connaissance.

Nous vous prions des lors de transmettre ce mode d'emploi lors d'un déménagement, au nouveau locataire ou au propretaire de l'appareil.

Lors de travaux de rénovation avec production de poussière, ne faites fonctionner l'appareil qu'vec ventilateur coupé.

En service les températures de surface peuvent atteindre et dépasser les 80^ .

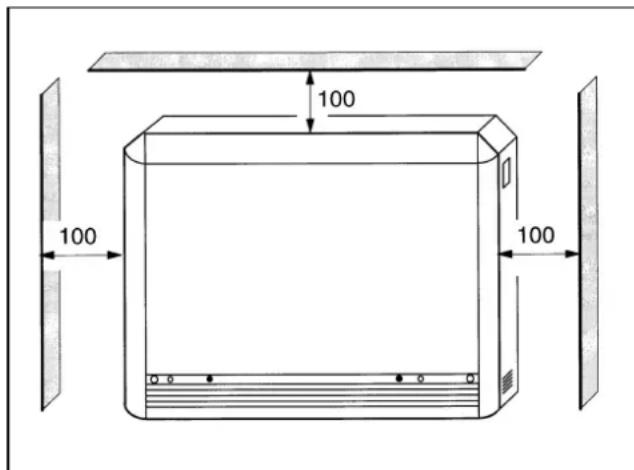

Les distances minimales indiquées sont à respecter. Les distances ne peuvent être diminuées par des éléments débordants ou tombants.

Dans tous les cas maintainir une distance de 300 mm au moins entre la grille de sortie d'air et des objets de tout genre. Il en est de même pour les tapis à velours.

Il est interdit d'utiliser les radiateurs à accumulation dans des locaux renfermant des produits explosifs de chaque nature qu'ils soient, et même si ce n'est qu'occasionnellement. Ceci s'applique aussi aux solvants volatiles tels que le trichlo, le tetra, etc. Dans ce cas il y a lieu de s'assurer que les apparciels se sont refroidis jusqu'à la température ambiente.

Il y a lieu d'éviter que l'appareil n'entre en contact avec des produits inflammables ou explosifs tels que rideaux, papier, bombes aérosols, ... etc., ou que ces objets n'entrent dans le courant d'air chaud.

Il est interd it d'utiliser un apparéil de nettoyage à vapeur pour l'entretien du radiateur électrique.

Fonctionnement

Le radiateur électriche à accumulation emmagasinépendant la nuit dans le noyau la quantité de chaleurnecessaire pour le lendemain. Ceci permet d'accumulera un prix avantageux de l'énergie électricque à des heures ou les reseaux de distribution des entreprises d'électricité ne sont pas sollicités au maximum.

Dans quelques régions, une recharge peut en plus avoir lieu à certaines heures de la journée quand les températures extérieures sont très basses.

La recharge principale de telles installations avec possibilité de recharge complémentaire pendant la journée est commandee par la commande de recharge pour la nuit.

Observation

Les températures perceptibles sur toutes les surfaces du radiateur n'indiquent que dans une certaine mesure la capacité calorifique. Ceci est d'autant plus valable pour les radiateurs ayant un rendement variable.

Des craquements émis occasionnellement quand le radiateur marche sont dus aux variations de température dans le noyau.

Mode d'emploi

Première charge

Lors de la première charge une légère oedur se dégage, invétable pour des pieces neuves. Veiller a une ventilation suffisante pendant cette course période de fonctionnement.

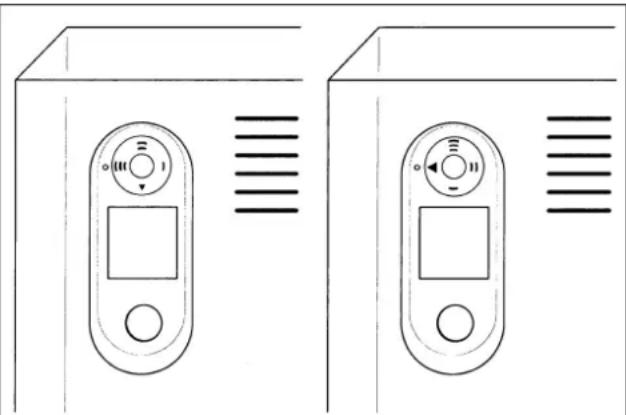

Charge

Le radiateur électriche à accumulation est rechargé pendant les heures creuses indiquées par l'entreprise d'électricité compétente; cette opération est générée par la commandelectronique de recharge.

La quantité de chaleur devant être accumulée est déterminée en fonction de la température ambiente et compte tenu de la chaleur résiduelle dans le radiateur. Pour ce mode de fonctionnement, le potentiamètre de charge se trouvant à droite sur le radiateur, sous la plaque de protection, est régle (à l'usine) sur la position de recharge totale, c'est-à-dire qu'il est tourné à fond vers la droite.

Recharge totale N'y a pas de recharge

En fonctionnement sans commande de recharge, la plaque de protection est enlevée et le bouton rotatif (voir figure) est emmanché sur le potentiametre de charge. La position du bouton rotatif définit la quantité de chaleur devant être accumulée.

Règle générale: Lorsqu'il fait très froid, régler le bouton sur une température élevée (tourner le bouton à fond vers la droite) et le régler sur une température plus BASSE quand les températures extérieures sont moins élevées. Toute modification du réglage doit se faire progressivement. Il n'y a pas de recharge quand le bouton est tourné à fond vers la gauche.

Thermostat d'ambiance

La température ambiente est maintainue automatique-ment a un niveau constant au moyen d'un thermostat d'ambiance. La température voulue (p.e. 20^) est reglee au bouton de reglage du thermostat d'ambiance mural ou incorpore dans l'accumulateur.

Pendant la nuit ou quand le local n'est pas occupé, il y a lieu d'abaisser le réglage de 4^ . Une plus grande réduction est déconseillée, car sinon les parois du local se refroid issent trop fortement. Lors d'une modification de réglage de température, il faut tener compte qu'un certain temps est requis pour atteindre la nouvelle température voulue.

Il faut en tener compte lorsqu'on revenir à la température de comport (annuler p.ex. la réduction de température 1 heures avant la réoccupation du local).

Pour la plupart des thermostats d'ambiance, la réduction de température peut être commandée automatique-ment par un interrupteur hora.

Lors de l'inoccupation prolongée du local (p.e. pendant plusieurs jours), il est possible de ramener le réglage de la température ambiente à la position antigel.

Entretien

Il est conseilé de passer à l'occasion l'aspirateur dans la zone de la grille de sortie d'air et des ouïes inférieures sur le panneau lésral de droite. Dans le cadre des cycles d'entretien, il est conseilé de vérifier également le bon fonctionnement des organes de commande et de régulation. Cette vérification devra être effectue au plus tard tous les 10 ans pour éviter une surconsommation d'énergie.

Que faire en cas d'anomalie?

Si le radiateur présente des anomalies, observer les instructions fournies à cette page S'il est impossible de déterminer la cause de l'anomalie, prendre contact avec l'installateur compétent. Indiquer le numéro de service (E-Nr. et FD) du radiateur et donner une description aussi précise que possible de l'anomalie constatée. Le numéro de service figure sur la plaque signalétique se trouvant à droite endessous des grilles de sortie d'air chaud.

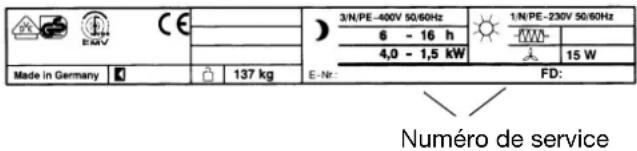

Plaque signalétique

Dépannages à effectuer soi-même

Les anomalies sont souvent dues à peu de chose.

1. La piece n'est pas suffisamment chauffée

• Vérifier les fusibles/disjoncteurs pour les radiateurs électriques à accumulation dans l'armoire de distribu-tion, si nécessaire, les remplacer ou les réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement repété des fusibles ou disjoncteurs.
  Le potentiemetre de charge est regle sur une valeur insuffisante. Rectifier le reglage.
  Le thermostat d'ambiance est mal regle. Rectifier le réglage si nécessaire.
  Le ventilateur intégré dans le radiateur électrique à accumulation ne marche pas. Vérifier le fusible ou disjoncteur se trouvant dans l'armoire de distribution, si nécessaire, le replacer ou le réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement repété du fusible.
• Les fenêtres et les portes sont continuellement ouvertes ou les pièces voisines ne sont pas chauffées bien que le dimensionnement ait été prévu pour le chauffage des pièces voisines. Ni le radiateur ni la commande neprésent d'anomalie.
  La commande électronique de recharge est mal réglée. Rectifier le réglage conformément aux instructions pour l'utilisation de la commande de recharge.

2. Il fait trop chaud dans la piece

Vérifier le fusible ou disjoncteur de la commande de recharge dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur si le fusible fond à nouveau ou si le disjoncteur redéclenché.
Le thermostat d'ambiance est mal régle (voir point 1).
La commande de recharge est mal regle (voir point 1).

Avant de faire venir le technicien, vérifier à l'aide des indications ci-dessus s'il est possible d'effectuer soimème le dépannage.

Instructions pour l'installation

Etendue des fournitures

La carosserie, le jeu d' éléments chauffants et les paquets de briques sont fournis sous emballages séparés. Dans l'emballage du jeu d' éléments chauffants sont inclus :

• les résistances
• l'étiquette de type correspondante
• le bouton de réglage de charge
• les accessoires pour la protection antibasculement
• les vis de fixation de barrettes de protection.

Les barrettes de protection se trouvent dans l'emballage sur les protections en polystyrene.

Veuillez vérifier que vous disposez d'une fourniture complets. D'eventuels dégats de transport sont à signaler immédiatement à la réception de l'ensemble! De légers dommages aux briques refractaires ne nuisent pas au bon fonctionnement de l'appareil.

Installation

Les radiateurs à accumulation ne doivent pas'être installés

-dans des locaux a risque d'explosion
-dans des locaux susceptibles de con-

tenir une atmophère corrosive.

a. Installation au sol
La surface au sol sera lisse et unie et disposera d'une portance suffisante pour le poids de l'appareil (voir tableau). Les appareils peuvent etre poses sur n'importe quel recouvrement de sol. Il est cependant etabli, que sous I'influence du poids et de la dissipation de chaleur, des modifications peuvent s'opérer p.ex. sur du PVC, du parquet ou des tapis plains clairs dans I'entourage immediat des pieds de I'appareil et du flux d'air chaud. Si vous avez la certitude que les pieds de I'appareil risquent de s'enforcer dans le recouvrement du sol au point d'empêcher la libre convection (circulation d'air) en dessous de I'appareil, il y a lieu de prévoir un socle (accessoire à commander séparémented).
Oter les plinthes murales ou de la moquette se trouvant contre le panneau arrirée de l'appareil.
b. Installation sur console
Si vous désirez dévelopir l'appareil dégagé du sol, vous ferez usage, de consoles combinées.

Instructions pour la mise en place

1. Distances minimales pour installation adossée au mur
2. Distances minimales pour installation dégagée
3. Distances minimales pour installation sur consoles au sol

Installation de l'appareil

Attention! Installation et réparation de cet apparéil uniquement par un spécialiste.

1. Sortir le radiateur de son emballage. Se débarasser de l'emballage selon les règles. Visser les deux barrettes verticales d'espacement au mur à la face arrière du radiateur. Visser la barrette supérieure aux barrettes verticales.

2. Dévisser les vis de fixation des deux panneaux lateraux.

3. Repousser les panneaux lateraux de gauche et de droite d'env. 5 mm vers le haut, puis les dégager dans le sens horizontal. Sortir les vis de fixation du panneau de façade.

4. Tirer le panneau de façade vers l'avant et le décrocher à son bord supérieur. Introduire les cables de branchement etmettre en place les arrêts de traction (voir aussi le schéma de branchement, pages 18-19). Couper les cables de branchement à la longueur de manière qu'ils ne puissant pasvenir en contact avec les parois du radiateur pendant le fonctionnement. Ne pas former de bouches derrière et sous l'appareil.

5. Protection anti-basculement
   Les radiateurs raccordés directement au réseau (sans prise de courant) doivent tous ere ancrés pour empêcher leur basculement.
   Les radiateurs type S20 E et S30 E doivent être ancrés même s'ils sont raccordés à une prise de courant murale.

Après son installation, le radiateurs doit supporter sans basculer ni ripper un effort de traction d'au moins 200 N appliqué horizontally à son bord supérieur. Si la stabilité requise n'est pas obtenu avec les accessoires fournis, en présence par exemple de cloisons légères, il incombe à l'installateur de désirir un mode de fixation murale approprié. Il est recommendé d'ancrer tous les radiateurs, indépendamment de leur taille et de leur mode de raccordement.

1. Retirer la plaque de fermeture du noyau. A cet effet, defaire la vis de fixation du milieu, tirer la plaque de fermeture un peu vers l'avant du côté croit et la dégager vers la droite. Poser la plaque de fermeture de manière à ne pas endommager l'iso-lation thermique.

FNLE Installation de l'appareil

1. Extraire la protection pour la transport (carton plie).
2. Mettre en place la première rangée de briques. Commencer par la droite.
3. Poser le premier élément chauffant sur la première rangée de briques.
4. Mettre en place les deuxieme et troisieme rangedes de briques, puis le deuxieme element chauffant.
5. ÀpRES laquatrieme rangée de briques, poser le troisieme element chauffant. Mettre en place les briques de la cinquieme rangée en les engageant par le cote sous le troisieme element chauffant.
6. Mettre en place la derniere rangee de briques (au total 6 rangees).Nettoyer la zone de souflage de I'air et le compartment de raccordement electrique.

Installation de l'appareil

1. Mettre en place la plaque de fermeture du noyau.

Côté gauche :

L'aile supérieure de la plaque de fermeture du noyau doit prendre appui sur la cloison de gauche.

Faire passer le bord lateral de la plaque de fermeture derriere l'aile repliee de la cloison de gauche.

Côté droit :

Faire passer l'aile latereale de la plaque de fermeture entre I'isolation thermique et la cloison de droite.

Attention aux fentes de guidage.
Appliquer fermement la plaque de fermeture du noyau et la fixer par vis à la cloison de droite.

1. Raccordement du radiateur. Enficher les clips des conducteurs numérotés sur les languettes de connexion des éléments chauffants. Les numérios correspondants sont inscrits sur la cloison. Former un faisceau de conducteurs au moyen de brides.
2. Coller l'étiquette de type sur la zone libre de la plaque signalétique du radiateur.

Durée de recharge, Puissance assignée

Poids

Partie commande

Chauffage d'appoint

Ventilatour

1. Branchement avec montage mural du régulateur de température ambiente

1. Branchement avec régulateur de la température ambiente intégré

Désignations du schéma de câblage

A1/Z1\~, A2/Z2\~- AC-signal (ED%, 230V AC) de commande de la charge

K1- Contacteur de chauffage

L1, L2, L3 - Conducteurs d'alimentation

LE-Fil de commande du ventilateur

LH - Fil de commande du chauffage d'appoint

M1, M2 - Moteur de ventilateur

N - Neutre

PE-Conducteur de protection

R1-R3 - Éléments chauffants

R7 - Résistances série pour le ventilateur

R8 - Résistance de commande

STR1,2 - Régulateur de température de sécurité

TB - Limiteur de température

TR - Regulateur de charge

TR9 - Thermostat chauffage d'appoint

TRG - Thermostat grille de sortie d'air

E

Installation de l'appareil

1. Accrocher le panneau de façade au couvercle par le bord replié. Pour ce faire, soulever légèrement le couvercle.
2. Fixer le panneau de façon au moyen de vis (vis B).
3. Les panneaux lateraux compte t des boutonnieres. Accrocher les panneaux lateraux aux vis, puis les repousser vers le bas.
4. Fixer les panneaux lateraux au moyen des vis A. L'installation est a present terminée.

Réarmement du limiteur de température (suite à un défaut): A executer uniquement par un spécialiste!

• Mettre le radiateur électriche hors tension.
  Laisser le radiateur se refroidir suffisamment.
• Déposer le panneau lésral de droite.
  Actionner le bouton de réarmement, par ex. avec la lame plate d'un tournevis.

Mise en service

A la fin de tous les travaux de montage et de branchement tester le fonctionnement de l'appareil.

Les contrôles suivants qui constituent un minimum, seront effectués sur les équipements entrant dans le champ d'application des dispositions VDE:

Contrôle d'isolement avec une tension de 500 V minimum. La résistance d'isolement doit être d'au moins 0,5 MΩ.

L'installateur doit mesurer la puissance absorbee (par ex avec un compteur kWh). En variante, il est possible d'effectuer une mesure de la résistance à froid.

Il n'est pas nécessaire de faire effectuer le premier chauffage des-appareils en presence du personnel qualifie. A la fin du test de fonctionnement les apparciels peuvent etre remis immediatement a l'utilisteur pour le chauffage.

O

Nouveau montage Nouveau montage

Les apparêils déjà en service qui sont démontés pour être installés à un autre endroit, seront de nouveau testés après leur montage selon les procédures indiquées dans "la mise en service". Pendant le montage s'assurer que l'isolement thermique n'est pas endommagée. Remplacer les parties endommagées de l'isolement thermique. La première charge après le réassemblage en partant de l'état froid de l'appareil (température ambiente) jusqu'à la coupure par le régulateur de charge sera effectué sous la surveillance d'un professionnel qualifié. La puissance absorbée sera enregistrée. Elle ne doit pas dépasser 125% de la charge nominale indiquée sur la plaque caractéristique.

Directive en matière de réparation

Seul du personnel qualifié est autorisé à procéder aux travaux de réparations sur des appareils de chauffage électriques à accumulation. Des réparations non conformes peuvent entrainer des risques graves pour l'utilisateur. Les appareils sont équipés d'une isolation thermique de haute qualité. N'enlever le couvercle du compartment central avec l'iso1ation thermique intégrée seulement en cas de remplacement des éléments 0chauffants Tous les autres composants électriques sont accessibles après enlèvement de la cloison latérale.

Tous les matérielles utilisés dans cet apparéil sont recyclables.
