MODE D'EMPLOI PF 760 AST Ariston Thermo

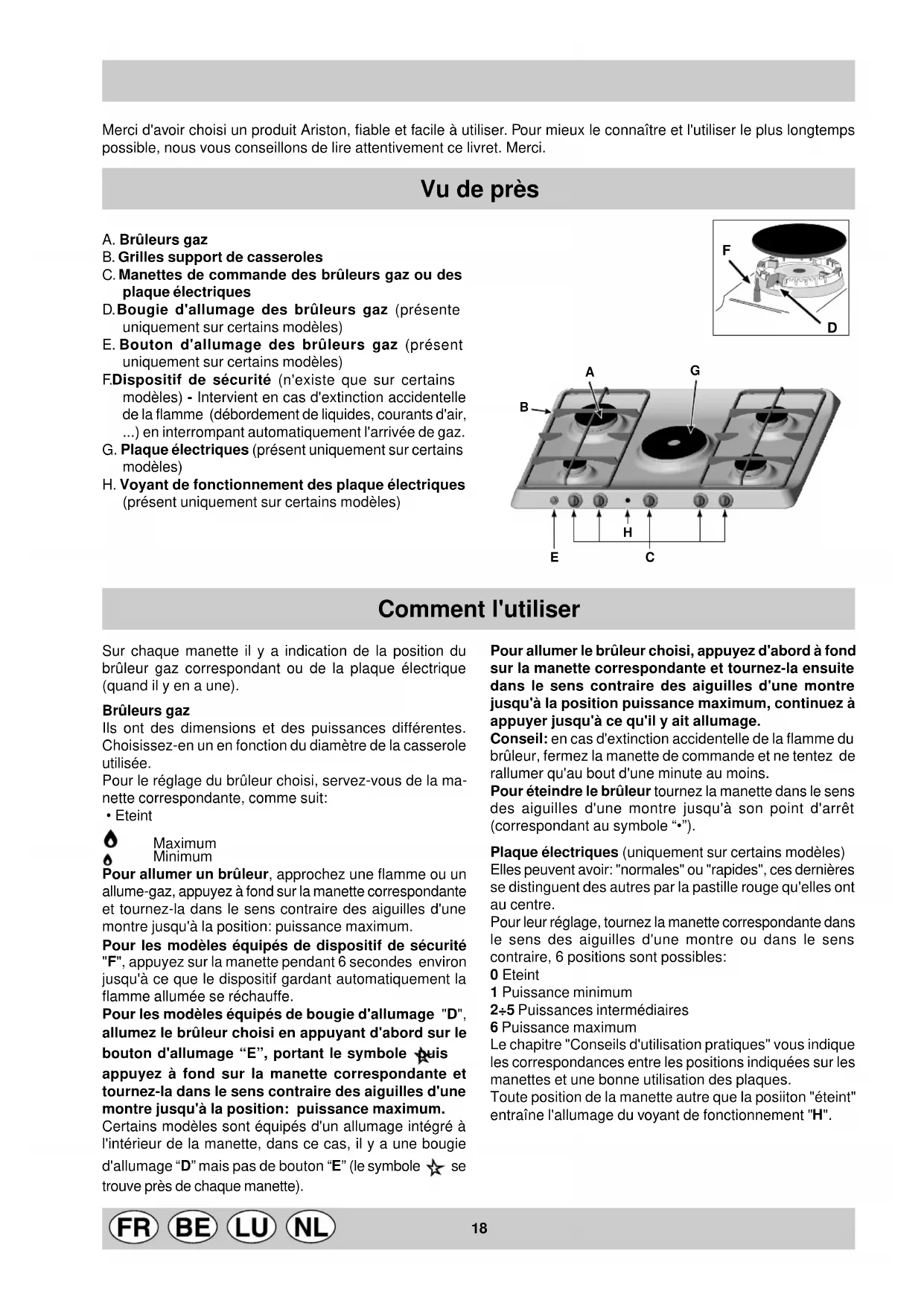

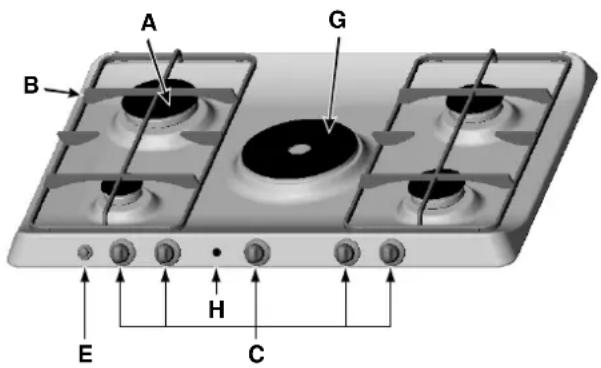

Characteristic of the burners and nozzles18 Merci d'avoir choisi un produit Ariston, fiable et facile à utiliser. Pour mieux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de lire attentivement ce livret. Merci. A. Brûleurs gaz B. Grilles support de casseroles C. Manettes de commande des brûleurs gaz ou des plaque électriques D. Bougie d'allumage des brûleurs gaz (présente uniquement sur certains modèles) E. Bouton d'allumage des brûleurs gaz (présent uniquement sur certains modèles) F. Dispositif de sécurité (n'existe que sur certains modèles) - Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz. G. Plaque électriques (présent uniquement sur certains modèles) H. Voyant de fonctionnement des plaque électriques (présent uniquement sur certains modèles) Vu de près Sur chaque manette il y a indication de la position du brûleur gaz correspondant ou de la plaque électrique (quand il y en a une). Brûleurs gaz Ils ont des dimensions et des puissances différentes. Choisissez-en un en fonction du diamètre de la casserole utilisée. Pour le réglage du brûleur choisi, servez-vous de la ma- nette correspondante, comme suit:

• Eteint Maximum Minimum Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum. Pour les modèles équipés de dispositif de sécurité "F", appuyez sur la manette pendant 6 secondes environ jusqu'à ce que le dispositif gardant automatiquement la flamme allumée se réchauffe. Pour les modèles équipés de bougie d'allumage "D", allumez le brûleur choisi en appuyant d'abord sur le bouton d'allumage “E”, portant le symbole puis appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum. Certains modèles sont équipés d'un allumage intégré à l'intérieur de la manette, dans ce cas, il y a une bougie d'allumage “D” mais pas de bouton “E” (le symbole se trouve près de chaque manette). Pour allumer le brûleur choisi, appuyez d'abord à fond sur la manette correspondante et tournez-la ensuite dans le sens contraire des aiguilles d'une montre jusqu'à la position puissance maximum, continuez à appuyer jusqu'à ce qu'il y ait allumage. Conseil: en cas d'extinction accidentelle de la flamme du brûleur, fermez la manette de commande et ne tentez de rallumer qu'au bout d'une minute au moins. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre jusqu'à son point d'arrêt (correspondant au symbole “•”). Plaque électriques (uniquement sur certains modèles) Elles peuvent avoir: "normales" ou "rapides", ces dernières se distinguent des autres par la pastille rouge qu'elles ont au centre. Pour leur réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens contraire, 6 positions sont possibles: 0 Eteint 1 Puissance minimum 2÷5 Puissances intermédiaires 6 Puissance maximum Le chapitre "Conseils d'utilisation pratiques" vous indique les correspondances entre les positions indiquées sur les manettes et une bonne utilisation des plaques. Toute position de la manette autre que la posiiton "éteint" entraîne l'allumage du voyant de fonctionnement "H". Comment l'utiliser

F19 Avant toute opération, coupez l'alimentation électrique de l'appareil. Pour prolonger la durée de vie de votre table nettoyez- la fréquemment, en n'oubliant pas que:

• les parties émaillées et le couvercle en verre, quand il y en a, doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs qui pourraient les endommager;

• les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible;

• pour les tables équipées d'un dispositif d'allumage automatique, procédez à un nettoyage fréquent de la partie terminale des dispositifs d'allumage électronique instantané en vérifiant que les orifices de sortie du gaz ne soient pas bouchés;

• nettoyez les plaques électriques avec un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes;

• des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau fortement calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Il vaut également mieux essuyer aussitôt tout débordement d'eau. Graissage des robinets Il peut arriver qu'au bout d'un certain temps un robinet se bloque ou tourne difficilement, il faut alors procéder à son nettoyage interne et remettre de la graisse. N.B.: Cette opération doit être effectuée par un technicien agréé par le fabricant. Comment le garder en forme Conseils d'utilisation Conseils pratiques pour l'utilisation des brûleurs Pour obtenir un maximum de rendement, n'oubliez pas de:

• utiliser des casseroles appropriées pour chaque brûleur (voir tableau), vous éviterez ainsi que les flammes ne dépassent du fond des casseroles.

• utiliser toujours des casseroles à fond plat et avec couvercle.

• au moment de l'ébullition, tourner la manette jusqu'à la position minimum. Brûleur ø Diamètre Récipients (cm) Rapide (R) 24 - 26 Rapide Réduit (RR) 24 - 26 Semi-Rapide (S) 16 - 20 Auxiliaire (A) 10 - 14 Semi-Poissonnière (SP) 16 - 20 Triple Couronne (TC) 24 - 26 Ultra-Rapide (UR) 24 - 26 Poissonnière (P) plats allongès Conseils pratiques pour l'utilisation des plaques électriques Afin d'éviter toute déperdition de chaleur et d'endommager la plaque, utilisez des casseroles à fond plat et d'un diamètre au moins égal à celui de la plaque. Position Plaque normale ou rapide

Cuisson de légumes verts, poissons

Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots

Pour continuer la cuisson de grandes quantités d'aliments, minestrone

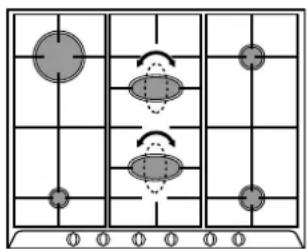

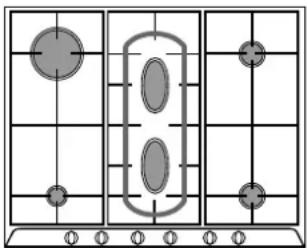

Rissoler ou rejoindre l'ébullition en peu de temps Quelques conseils pratiques pour mieux utiliser les brûleurs centraux “Demi-Poissonnière” L’utilisation des deux brûleurs centraux “Demi- poissonnière” de forme oblongue, pouvant tourner de 90°, donne à la table une plus grande flexibilité d'emploi. Pour tourner les brûleurs de 90° "Demi-Poissonnière", procédez comme suit:

• Assurez-vous que les brûleurs sont bien froids.

• Soulevez complètement le brûleur.

• Remontez-le dans son logement suivant la position désirée.20

• Assurez-vous que les brûleurs soient correctement positionnés. Les deux brûleurs du centre notamment peuvent être utilisés ensemble ou séparément avec des casseroles de formes ou de dimensions différentes comme suit:

• Double brûleur comme “Poissonnière" pour des récipients ovales (Fig. A).

• Double brûleur pour des poêles grill ou pour des récipients rectangulaires ou carrés ayant au moins 28x28 cm (Fig. B)

• Double brûleur pour des récipients de grandes dimensions (diamètre 24-26 cm) (Fig. C).

• Brûleur simple pour récipients moyens (diam. 16-20 cm) (Fig. D). Il peut arriver que la table ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après- vente, voyons ensemble que faire. Vérifiez avant tout qu'il n'y ait pas de coupure de gaz ou de courant, et que les robinets du gaz en amont de la table soient bien ouverts. Le brûleur ne s'allume pas ou la flamme n'est pas uniforme. Avez-vous contrôlé si:

• les orifices de sortie du gaz ne sont pas par hasard bouchés.

• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d'air dans les environs de la table. La flamme ne reste pas allumée dans les versions avec dispositif de sécurité. Avez-vous contrôlé si:

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre au dispositif de sécurité d'être branché.

• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés. Le brûleur s'éteint quand il est réglé sur la position de minimum. Avez-vous contrôlé si:

• les orifices de sortie du gaz ne sont pas par hasard bouchés.

• il y a des courants d'air dans les environs de la table.

• Le minimum n'a pas été correctement réglé (Voir paragraphe "Réglage minimum"). Les casseroles sont instables. Avez-vous contrôlé si:

• Le fond de la casserole est parfaitement plat.

• la casserole est bien placée au centre du brûleur ou de la plaque électrique.

• Les grilles n'ont pas par hasard été inverties. Si, malgré tous ces contrôles, votre table ne fonctionne toujours pas et l'inconvénient persiste, appelez le Service Après-vente Merloni Elettrodomestici le plus proche en précisant: - le type de panne. - le sigle du modèle (Mod. ...) indiqué dans le certificat de garantie. Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales... Quelque chose ne va pas? Fig. A Fig. B Fig. C Fig. D21

• Ce livret concerne une table de cuisson à encastrer classe

• Cet appareil a été conçu pour un usage non professionnel, à domicile, ses caractéristiques ne peuvent être modifiées.

• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.

• La sécurité électrique de cet appareil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité.. Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accés: - aux commandes et à l'appareil en général; - aux emballages (sachets, polystyrène, clous etc.); - à l'appareil, pendant et tout de suite après son fonctionnement, à cause de la surchauffe; - à l'appareil inutilisé dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses). Evitez: - de toucher l'appareil avec des parties du corps humides; - de l'utiliser pieds nus; - de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant; - toute opération inappropriée ou dangereuse; - de boucher les fentes d'aération ou de déperdition de la chaleur; - que le cordon d'alimentation de petits électroménagers touchent à des parties chaudes de l'appareil; - l'exposition aux agents atmosphériques (pluie, soleil); - d'utiliser des liquides inflammables à proximité; - d'utiliser des adaptateurs, des prises multiples et/ou des rallonges; - de laisser les plaques électriques allumées sans casserole dessus; - de fermer le couvercle en verre (quand il y en a un) quand les brûleurs à gaz ou les plaques électriques sont encore chauds; - toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié. Faites toujours appel à des techniciens qualifiés dans les cas suivants: - installation (conforme aux instructions du fabricant); - quand vous avez des doutes sur son fonctionnement; - remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil. Faites appel aux centres de service après-vente agréés par le fabricant dans les cas suivants: - en cas de doute sur le bon état de l'appareil lors de son déballage; - endommagement ou remplacement du cordon d'alimentation; - en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées originales.. Effectuez les opérations suivantes: - évitez toute opération autre que la cuisson; - vérifiez le bon état de l'appareil lors de son déballage; - débranchez l'appareil de la prise de courant en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien; - quand il est inutilisé, débranchez-le de la prise et fermez le robinet du gaz (s'il y en a un de prévu); - veillez à ce que les manettes soient toujours sur la position “•”/”o” quand l'appareil est inutilisé; - coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous décidez de ne plus utiliser votre appareil.

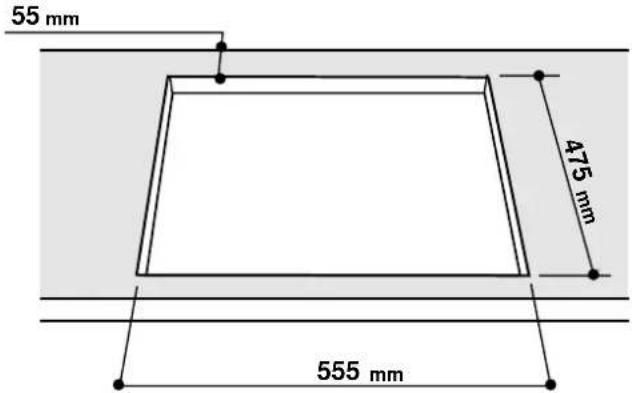

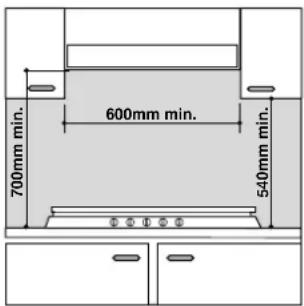

• Le fabricant décline toute responsabilité en cas de dommages dûs à: une mauvaise installation, à des usages impropres, incorrects et déraisonnables. La sécurité, une bonne habitude Installation des tables à encastrer Les instructions suivantes sont destinées à l’installateur qualifié pour lui permettre d’effectuer correctement les opérations d’installation, de réglage et d’entretien technique conformément aux normes en vigueur. Important: avant toute opération de réglage, d'entretien etc, débrancher la table de cuisson. Les appareils réglés en usine pour (voir la plaquette d’immatriculation et la plaquette prédisposition gaz de l’appareil): gaz Naturel Catégorie II2E+3+ pour la France; gaz Naturel Catégorie II2E+3+ pour la Belgique; gaz Naturel Catégorie I2E pour le Luxembourg; gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n’est donc pas nécessaire. Conditions réglementaires d’installation (Pour la France) Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leur dépendances.

• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).

• Règlement sanitaire départemental. Positionnement Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes: - Pour la France selon les Normes Nationales en vigueur. - Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur. - Pour le Luxembourg selon les Normes Nationales en Pour garantir l'efficacité et la sécurité de ce produit:

• adressez-vous exclusivement aus Centres d'assistance technique agréés

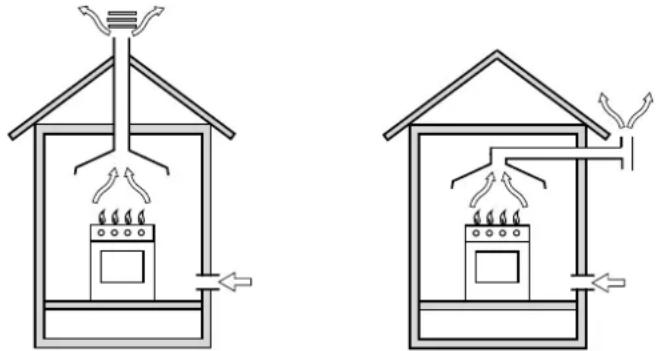

• demander toujours l'utilisation de pièces détachées originales.22 vigueur. - Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes: a) La pièce doit prévoir un système d’évacuation vers l’externe des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil. En cas de cheminée ou conduit de fumée ramifié Directement à l'externe (réservé aux appareils de cuisson) b) La pièce doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion. La quantité d'air comburant ne doit pas être inférieure à 2 m³/h par kW de puissance installée. Le système peut être du type prélevant directement l'air de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100 cm² de section utile et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100%, le minimum prévu est de toute manière de 200 cm² (Fig. A). Ou bien du type prélevant indirectement l'air de locaux adjacents équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pièces à risque d'incendie ou des chambres à coucher (Fig. B). Détail A Local Local à adjacent ventiler

Exemples d'ouverture de ventilation Agrandissement de la fissure entre pour l'air comburant la porte et le sol Fig. A Fig. B c) En cas d’utilisation intensive et prolongée de l’appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvrez une fenêtre ou augmentez la puissance de l’aspiration mécanique si vous disposez d’une hotte. d) (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bidons de GPL doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation par le bas, des fuites éventuelles de gaz. Les bidons de GPL, qu’ils soient vides ou partiellement pleins, ne devront donc pas être installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de tenir dans le local, uniquement le bidon que vous êtes en train d’utiliser, placé de façon à ne pas être sujet à l’action directe des sources de chaleur (fours, feux de bois, poêles etc.) pouvant lui faire atteindre des températures dépassant 50°C. Installation des tables à encastrer Les tables à gaz et mixtes sont prévues avec un degré de protection contre les surchauffes excessives du genre X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de travail. Il faut observer les précautions suivantes pour une installation correcte des tables de cuisson: a) Les meubles adjacents ayant une hauteur dépassant celle du plan de travail, doivent être situés à au moins 110 mm du bord du plan. b) Les hottes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance. c) En cas de hottes ayant une largeur de 600 mm; outre à respecter ce qui est spécifié au point b), il faut positionner les meuble adjacents à la hotte au moins à 540 mm. de hauteur du top, de manière à permettre l’éventuelle installation du couvercle e sa correcte manoeuvrabilité; mais de toutes façons il faut les installer à une distance du top qui permette l’usage des casseroles sur la cuisinière. d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 700 mm (millimètres) de distance du plan comme indiqué figure. 600mm min. 540mm min. 700mm min. e) La niche pratiquée dans le meuble devra avoir les dimensions indiquées figure. Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d’épaisseur. Il est conseillé d’utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.23 En cas d’installation au dessus d’un four encastré sans refroidissement à ventilation forcée, il faut prévoir des prises d’air d’entrée et de sortie pour avoir une bonne aération à l’intérieur du meuble. Les figures ci dessous illustrent des possibilités de montage. Raccordement gaz (Pour la France) Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Important: pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”. Raccordement gaz (Pour la Belgique - le Luxembourg - la Hollande)

Raccorder l’appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l’appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E pour la Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord “R” (disponible sur demande auprès du Service d’Assistance Technique Ariston) avec son étanchéité “G” sur le raccord en forme de “L” situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen: - ou d’un tuyau rigide (pour la Belgique selon les Normes

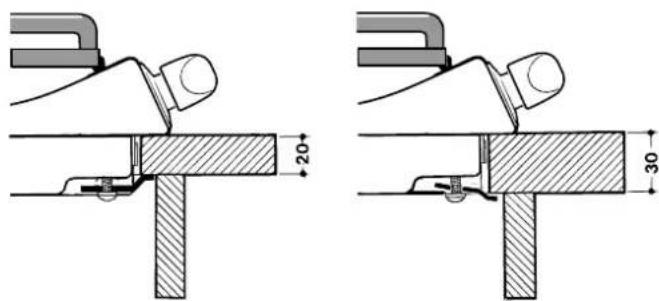

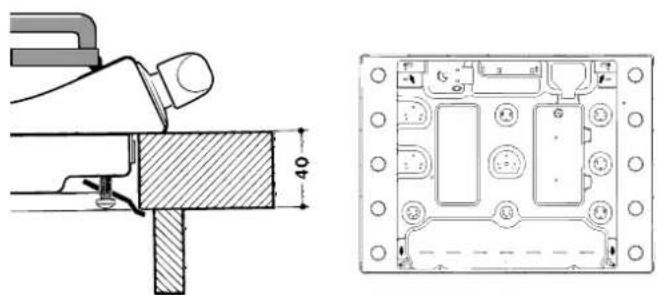

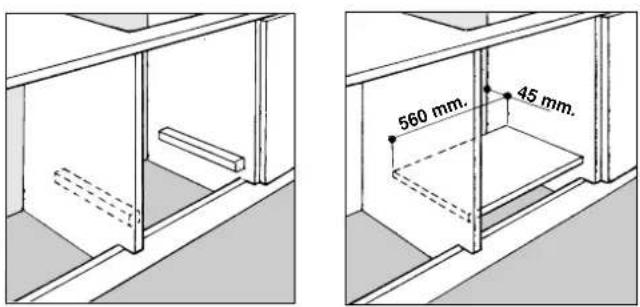

Schéma de fixation des crochets Position crochet pour Position crochet pour top H=20mm top H=30mm Devant Position crochet pour Derrière top H=40mm N.B: Utilisez les crochets inclus dans le "sachet accessoires" f) Si la table de cuisson n’est pas installée au-dessus d’un four encastré, il faut intercaler un panneau en bois servant d’isolation. Ce dernier doit être installé à au moins 20 mm. de distance du bas de la table. Note: si la table de cuisson est installée au dessus d’un four encastré, il vaut mieux installer le four de façon à ce qu’il repose sur deux cales en bois; si le plan d’appui est un plan continu, ce dernier doit avoir à l'arrière une ouverture d'au moins 45x560 mm. 560 mm.45 mm.24 - ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés. En amont de l’appareil il faut installer un robinet d’arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur. Raccordement du tube rigide (cuivre ou acier) Le raccordement à la canalisation du gaz doit être effectué de façon à ne provoquer aucune contrainte à l’appareil. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable avec joint d’étanchéité.S’il est nécessaire de faire tourner le raccord, il faut impérativement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté G 1/2 taraud cylindrique. Raccordement du tuyau flexible en acier Le raccord d’entrée du gaz à l’appareil est fileté G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d’étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectuée de façon à ce que leur longueur ne dépasse pas 2000 mm, en extension maximum. Après avoir effectué le branchement, veillez à ce que le tuyau métallique flexible ne soit pas écrasé ni placé contre des parties mobiles. Contrôle étanchéité Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme. Branchement électrique Les tables équipées de cordon d’alimentation tripolaire sont prévues pour fonctionnement par courant alternatif, avec tension et fréquence d’alimentation figurant sur la plaquette des caractéristiques (située sous la table de cuisson) Le conducteur de terre du cordon se distingue par sa couleur jaune-vert. Pour l’installation au dessus d’un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément et pour des raisons de sécurité et pour simplifier l’extraction du four s’il y a lieu. Branchement du cordon d’alimentation à la ligne électrique Monter sur le cordon une fiche normalisée pour la charge figurant sur la plaquette des caractéristiques; en cas de branchement direct sur la ligne électrique, intercaler entre l’appareil et l’installation électrique un interrupteur omnipolaire, avec ouverture minimum de 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre jaune-vert ne doit pas être interrompu par l’interrupteur). Le cordon d’alimentation doit être placé de façon à ce qu’il n’atteigne en aucun point une température dépassant la température ambiante de plus de 50°C. Avant de procéder au branchement, assurez-vous que:

• le plomb réducteur et l’installation de l’appartement puissent supporter la charge de l’appareil (voir plaquette des caractéristiques);

• l’installation électrique soit bien équipée d’une mise à la terre efficace dans le respect des normes et des dispositions prévues par la loi;

• la prise ou l’interrupteur omnipolaire puissent être aisément atteints après installation. N.B: n’utiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pourraient provoquer des surchauffes ou des brûlures. Adaptation aux différents types de gaz (Pour la France et la Belgique) Pour adapter la table à un type de gaz différent de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) remplacer les injecteurs de tous les brûleurs et, pour ce faire, procéder comme suit:

• enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement;

• dévisser les injecteurs à l’aide d’une clé à tube de 7 mm. et les remplacer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 “Caractéristiques des brûleurs et des injecteurs”).

• remonter les différentes parties en effectuant les opérations dans le sens inverse.

• en fin d’opération, remplacez l’ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente. Uniquement pour la Belgique:

• en fin d’opération, remplacez l’ancienne étiquette de réglage par celle correspondant au nouveau gaz utilisé qui se trouve dans le sachet des injecteurs fournis avec le produit. Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d’arrivée, un régulateur de pression approprié conforme aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays. Réglage de l’air primaire des brûleurs (Pour la France et la Belgique) Les brûleurs ne nécessitent d’aucun réglage de l’air primaire. Réglage des minima (Pour la France et la Belgique)

• Placer le robinet sur la position minimum;

• enlever la manette du brûleur correspondant et agir sur la vis de réglage située à l’intérieur ou bien à côté de la tige du robinet jusqu’à obtenir une petite flamme régulière. N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.

• vérifier si, en tournant rapidement la manette du maximum au minimum les brûleurs ne s’éteignent pas.

• Sur les appareils équipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le débit des minima en agissant sur la vis de réglage. Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.25 Caractéristiques des brûleurs et des injecteurs Tableau 1 (Pour la France et la Belgique) Gaz liquidés Gaz natural Brûleur Diamêtre (mm) Puissance thermique kW (p.c.s.*) By-pass 1/100 Injecteur 1/100 Débit* (g/h) Injecteur 1/100 Débit* (l/h) (mm) Nomin. Rédu. (mm) (mm) Butane Propane (mm) G20 G25 Rapide (R) 100 3,00 0,70 41 86 218 214 116 286 332 Rapide Réduit (RR) 100 2,60 0,70 41 80 189 186 110 248 288 Semi Rapide (S) 75 1,90 0,40 30 70 138 136 106 181 218 Auxiliaire (A) 55 1,00 0,40 30 50 73 71 79 95 111 Triple Couronne (TC) 130 3,60 1,30 57 94 262 257 137 343 399 Ultra-Rapide (UR) 100 3,40 0,70 41 91 240 236 123 314 365 Poissonière (P) — 3,00 1,30 63 86 218 214 116 286 332 Semi-Poissonière (SP) — 1,50 0,70 41 60 109 107 98 143 166 Pressions d'alimentation (Pour la France) Nominale (mbar) Minimum (mbar) Maximum (mbar) 28-30

Pour la Hollande Gaz Naturels Brûleur Diamètre (mm) Puissance thermique kW (p.c.s. *) Injecteur 1/100 (mm) Débit* (l/h) Nominal Réduit G 25 Rapide (R) 100 3,00 0,70 116 332 Rapide Réduit (RR) 100 2,60 0,70 110 288 Semi Rapide (S) 75 1,90 0,40 106 218 Auxiliaire (A) 55 1,00 0,40 79 111 Ultra-Rapide (UR) 100 3,40 0,70 123 365 Poissonière (P) — 3,00 1,30 116 332 Semi-Poissonière (SP) — 1,50 0,70 98 166 Pression
