MANUAL DE USUARIO PF 760 AST Ariston Thermo

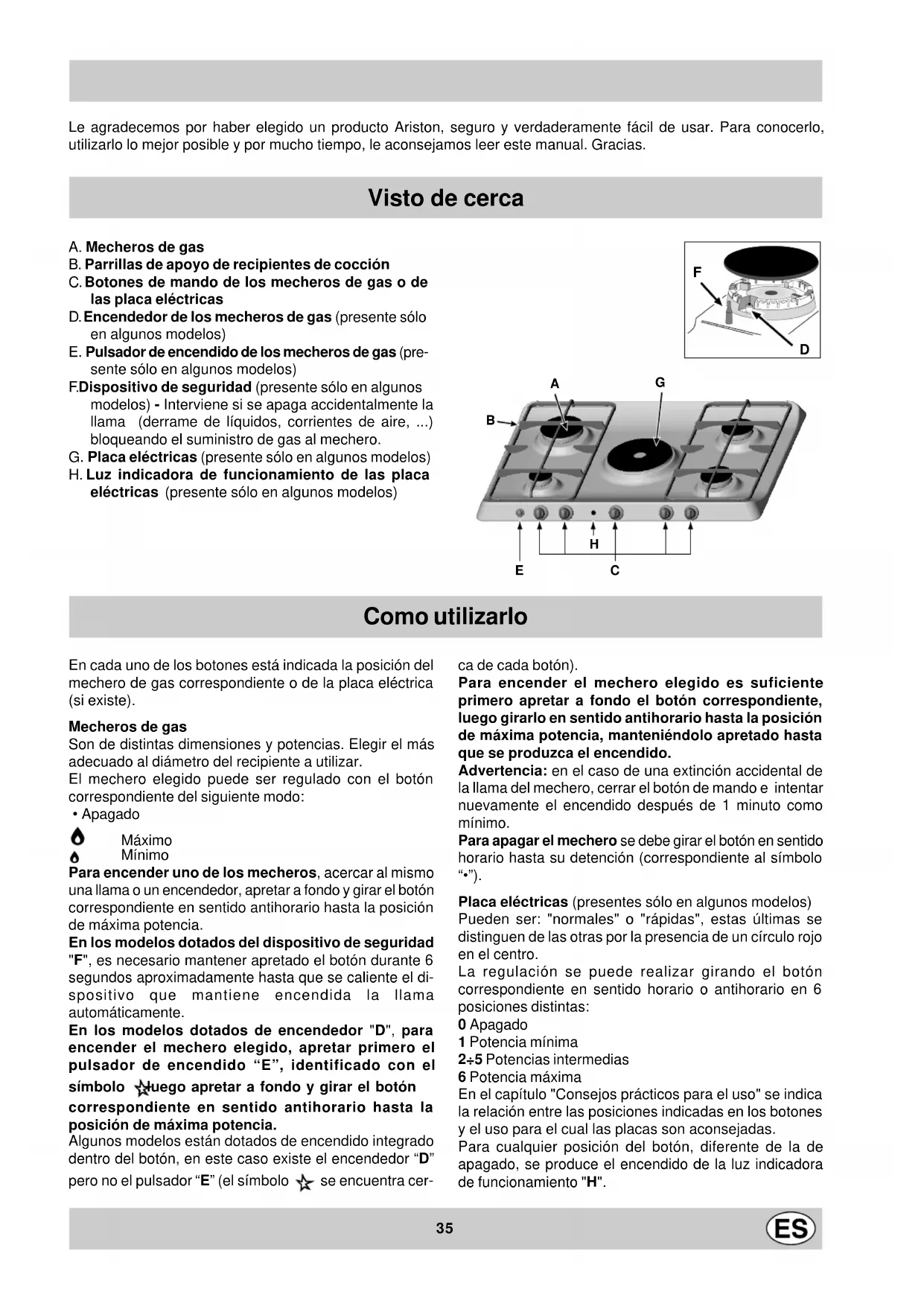

Le agradecemos por haber elegido un producto Ariston, seguro y verdaderamente fácil de usar. Para conocerlo, utilizarlo lo mejor posible y por mucho tiempo, le aconsejamos leer este manual. Gracias.

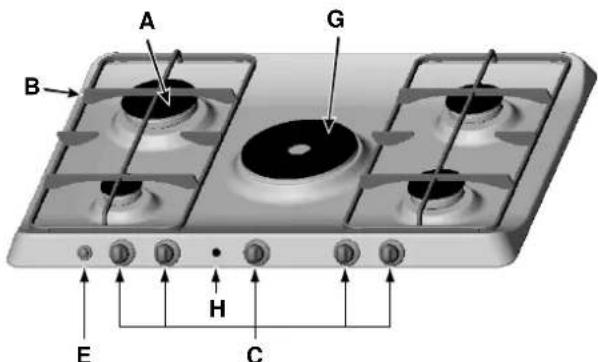

Visto de cerca

A. Mecheros de gas
B. Parrillas de apoyo de recipientes de cocción
C. Botones de mando de los mecheros de gas o de las placa eléctricas
D. Encendedor de los mecheros de gas (presente sólo en algunos modelos)
E. Pulsador de encendido de los mecheros de gas (presente sólo en algunos modelos)
F.Dispositivo de seguridad (presente sólo en algunos modelos) - Interviene si se apaga accidentalmente la llama (derrame de líquidos, corrientes de aire, ...) bloqueando el suministro de gas al mechero.
G. Placa eléctricas (presente sólo en algunos modelos)
H. Luz indicadora de funcionamiento de las placa eléctricas (presente sólo en algunos modelos)

F D

En cada uno de los botones está indicada la posición del mechero de gas correspondiente o de la placa eléctrica (si existe).

Mecheros de gas

Son de distintas dimensiones y potencias. Elegir el más adecuado al diámetro del recipiente a utilizar.

El mechero elegido puede ser regulado con el botón correspondiente del siguiente modo:

- Apagado

Máximo

Mínimo

Para encender uno de los mecheros, acercar al mismo una llama o un encendedor, apretar a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos dotados del dispositivo de seguridad "F", es necesario mantener apretado el botón durante 6 segundos aproximadamente hasta que se caliente el dispositivo que mantiene encendida la llama automáticamente.

En los modelos dotados de encendedor "D", para encender el mechero elegido, apretar primero el pulsador de encendido "E", identificado con el símbolo ☆ luego apretar a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de máxima potencia.

Algunos modelos están dotados de encendido integrado dentro del botón, en este caso existe el encendedor "D" pero no el pulsador "E" (el símbolo ☆ se encuentra cerca de cada botón).

Para encender el mechero elegido es suficiente primero apretar a fondo el botón correspondiente, luego girarlo en sentido antihorario hasta la posición de máxima potencia, manteniéndolo apretado hasta que se produzca el encendido.

Advertencia: en el caso de una extinción accidental de la llama del mechero, cerrar el botón de mando e intentar nuevamente el encendido después de 1 minuto como mínimo.

Para apagar el mechero se debe girar el botón en sentido horario hasta su detención (correspondiente al símbolo “*”).

Placa eléctricas (presentes sólo en algunos modelos)

Pueden ser: "normales" o "rápidas", estas últimas se distinguen de las otras por la presencia de un círculo rojo en el centro.

La regulación se puede realizar girando el botón correspondiente en sentido horario o antihorario en 6 posiciones distintas:

0 Apagado

1 Potencia mínima

2÷5 Potencias intermedias

6 Potencia máxima

En el capítulo "Consejos prácticos para el uso" se indica la relación entre las posiciones indicadas en los botones y el uso para el cual las placas son aconsejadas.

Para cualquier posición del botón, diferente de la de apagado, se produce el encendido de la luz indicadora de funcionamiento "H".

Como mantenerlo en buenas condiciones

Antes de cada operación desconectar el aparato de la alimentación eléctrica.

Para obtener una gran duración del plano es indispensable realizar frecuentemente una cuidadosa limpieza general, teniendo presente que:

• las partes esmaltadas y la tapa de vidrio, si existen, se deben lavar con agua tibia sin usar polvos abrasivos ni sustancias corrosivas que podrían arruinarlas;
• los elementos móviles de los mecheros se deben lavar frecuentemente con agua caliente y detergente prestando atención a eliminar las eventuales incrustaciones;

• en los planos de cocción dotados de encendido automático se debe proceder frecuentemente a una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo eléctronico y verificar que los orificios de salida del gas no estén obstruidos;

• las placas eléctricas se limpian con un trapo húmedo y se untan con un poco de aceite cuando todavía están tibias;

• el acero inox se puede manchar si permanece por mucho tiempo en contacto con agua fuertemente calcárea o con detergentes agresivos (que contienen fósforo). Después de la limpieza se aconseja enjuagar bien y secar. Además, es oportuno secar eventuales derrames de agua.

Engrase de los mecheros

Con el paso del tiempo se puede verificar que un mechero se bloquee o presente dificultad en la rotación, por lo tanto será necesario realizar una limpieza interna y sustituir la grasa.

Nota: Esta operación la debe realizar un técnico autorizado por el fabricante.

Consejos para el uso

Consejos práticos para el uso de los mecheros

Con la finalidad de obtener un máximo rendimiento, es importante recordar lo siguiente:

• utilizar recipientes adecuados para cada mechero (ver la tabla) para evirtar que las llamas sobresalgan del fondo de los mismos.
• utilizar siempre recipientes con fondo plano y con tapa.
• en el momento de la ebullición girar el botón hasta la posición de mínimo.

Quemador ø Diámetro Recipientes(cm)
Rápido (R) 24 - 26
Rápido Reducido (RR) 24 - 26
Semi Rápido (S) 16 - 20
Auxiliar (A) 10 - 14
Semi-Pescadera (SP) 16 - 20
Corona Triple (TC) 24 - 26
Ultrarrápido (UR) 24 - 26
Doble corona (DC) recipientes ovalados

Consejos prácticos para el uso de las placas eléctricas

Para evitar dispersiones de calor y daños a la placa es importante usar recipientes con fondo plano y de un diámetro superior al de la placa.

Posición P	laca normal o rápida
0	Apagado
1	Cocción de verduras, pescados
2	Cocción de papas (a vapor) sopas, garbanzos, porotos
3	Para continuar la cocción de grandes cantidades de alimentos, minestrones
4	Asar (mediano)
5	Asar (fuerte)
6	Dorar o alcanzar el hervor en poco tiempo

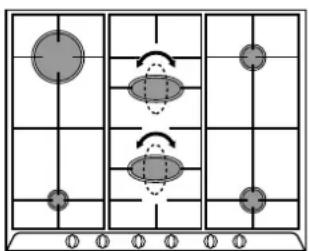

Consejos prácticos para uso de los mecheros centrales "Semi-Elíptica"

El uso de los dos mecheros centrales “Semi-Elíptica” de forma elíptica, con rotación de 90°C ofrece mayor flexibilidad de empleo del plano de cocción.

Para efectuar la rotación de los mecheros elípticos, conviene proceder de esta manera:

• Cuidar que los mecheros resulten fríos
• Levantar totalmente el mechero

• Colocarlo de nuevo en su lugar, pero en la posición deseada

• Comprobar el ajuste de todas las piezas

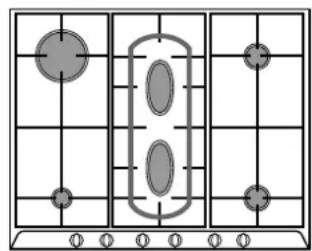

  De manera especial, los dos mecheros centrales se pueden usar juntos o separadamente con ollas de distinta forma y dimensiones, a saber:

• mechero doble, elíptico (Pecera) para recipientes ovalados (A).
• mechero doble para asaderas o recipientes rectangulares o cuadrados de medidas mínimas 28x28 cm (Fig. B)
• Mechero doble para recipientes de gran capacidad (diam. 24-26 cm) Fig. C
• Mechero individual para recipientes medianos (16-20 cm diam). (Fig. D).

Puede suceder que el plano de cocción no funcione o no funcione bien. Antes de llamar la asistencia, veamos que se puede hacer.

Antes que nada verificar que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que los mecheros de gas aguas arriba del plano estén abiertos.

El mechero no se enciende o la llama no es uniforme.

Controlar si:

• Están tapados los orificios de salida de gas del mechero.
• Están montadas correctamente todas las parte móviles que componen el quemador.
• Hay corrientes de aire cerca del plano de cocción.

La llama no permanece encendida en las versiones con seguridad.

Controlar si:

• No se ha apretado a fondo el botón.
• No se ha mantenido apretado a fondo el botón durante el tiempo suficiente para activar el dispositivo de seguridad.
• Están tapados los orificios de salida del gas a la altura del dispositivo de seguridad.

El mechero en la posición de mínimo no permanece encendido.

Controlar si:

• Están tapados los orificios de salida de gas.
• Hay corrientes de aire cerca del plano de cocción.
• La regulación del mínimo no es correcta (Ver el párrafo "Regulación de mínimos").

Los recipientes son inestables.

Controlar si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el mechero o en la pla- ca eléctrica.
• Las parrillas no hayan sido invertidas.

Si, no obstante todos los controles realizados, el plano no funciona y el problema detectado persiste, llamar el Centro de Asistencia Técnica Merloni Elettrodomestici más cercano, comunicando estas informaciones:

• El tipo de avería.
• La sigla del modelo (Mod. ...) indicada en el certificado de garantía.

No llamar nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales..

La seguridad una buena costumbre

Para garantizar la eficacia y seguridad de este electrodoméstico:

• Diríjase exclusivamente al Servicio Técnico Oficial del Fabricante.

• Solicite siempre la utilización de recambios originales.

• Este manual se refiere a una superficie de cocción empotrable clase 3.

• El aparato ha sido concebido para un uso no profesional en las viviendas y no se deben modificar sus características.
• Las instrucciones son válidas sólo para los países de destino cuyos símbolos figuran en el manual y en la chapa de matrícula.
• La seguridad eléctrica de este aparato está garantizada sólo cuando el mismo está conectado correctamente a una eficiente instalación de puesta a tierra, como preveen las normas vigentes de seguridad.

Tratándose de fuentes de peligro, evitar que niños e incapaces se pongan en contacto con:

• los mandos y el aparato en general;
• los embalajes (bolsas, poliestireno, clavos etc.);
• el aparato, durante su funcionamiento e inmediatamente después, debido al sobrecalentamiento;
• el aparato inutilizado (en este caso se vuelven inocuas las partes que podrían ser peligrosas).

Evitar las siguientes operaciones:

• tocar el aparato con partes del cuerpo húmedas;
• el uso con los pies desnudos;
• tirar del aparato o del cable de alimentación eléctrica para desconectarlo del toma de corriente;
• operaciones impropias y peligrosas;
• obstruir las aberturas de ventilación o de eliminación del calor;
• que el cable de alimentación eléctrica de pequeños electrodomésticos toque las partes calientes del aparato;
• la exposición a agentes atmosféricos (lluvia, sol);
• el uso de líquidos inflamables en las cercanías;
• el uso de adaptadores, enchufes múltiples y/o prolongaciones;

• el uso de ollas inestables o deformadas;

• dejar encendidas las placas eléctricas sin ollas;

• cerrar la tapa de vidrio (si existe) con los quemadores de gas o las placas eléctricas todavía calientes;
• intentos de instalación o reparación sin la intervención de personal especializado.

Es absolutamente necesario llamar al personal especializado en los siguientes casos:

• instalación (según las instrucciones del fabricante);
• cuando se tienen dudas sobre el funcionamiento;
• sustitución del enchufe en caso de incompatibilidad con la clavija del aparato.

Es necesario llamar a los centros de asistencia autorizados por el fabricante en los siguientes casos:

• en caso de dudas sobre la integridad del aparato después de haber quitado el embalaje;
• daño o sustitución del cable de alimentación;
• en caso de avería o de mal funcionamiento, solicitando los repuestos originales.

Es conveniente efectuar las siguientes operaciones:

• sólo la cocción de comidas evitando otras operaciones;
• verificar la integridad después de haber quitado el embalaje;
• desconectar el aparto de la red de alimentación eléctrica en caso de mal funcionamiento y antes de cualquier operación de limpieza o mantenimiento;
• si se inutiliza, desconectar el aparto de la red eléctrica y cerrar la llave del gas (si ha sido prevista);
• controlar siempre que los botones estén en la posición “•”/“o” cuando no se utiliza el aparato;
• Cuando se decide no utilizar más el aparato, cortar el cable de alimentación después de haberlo desconectado de la red eléctrica.
• El fabricante no puede ser considerado responsable por eventuales daños derivados de: errada instalación, usos impropios, erróneos e irracionales.

Instalación de las encimeras empotrables

Las siguientes instrucciones van dirigidas al instalador calificado a fin de que cumpla las operaciones de instalación, regulación y mantenimiento técnico de la forma más correcta y conforme a las normas en vigor.

Importante: cualquier intervención de regulación, mantenimiento etc., deberá efectuarse con la encimera desconectada.

Ubicación

Importante: Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de l'Orden de 29.03.1974. Deben ser observados los siguientes requisitos:

a) El local debe preveer un sistema de descarga de los humos de combustión hacia el externo, realizado a través de una campana o de un electroventilador que entren automáticamente en funcionamiento, cada vez que se enciende el aparato.

En chimenea o tubo de chimenea ramificado Directamente al externo (reservado a los aparatos de cocción)

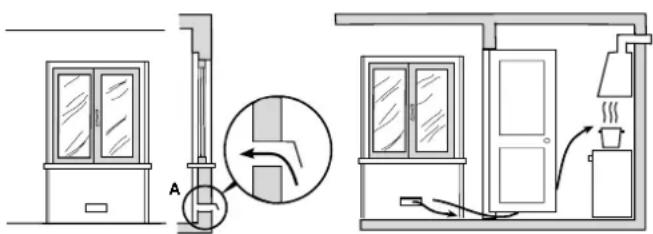

b) El local debe preveer un sistema que permita la llegada del aire necesario para la regular combustión. El caudal de aire necesario para la combustión no debe ser inferior a 2 m³/h por kW de potencia instalada. El sistema se puede realizar tomando directamente el aire del exterior del edificio mediante un tubo de 100 cm² de sección útil y que no pueda ser accidentalmente obstruido. Para los aparatos que no poseen, en la superficie de trabajo, el dispositivo de seguridad por falta de llama, las aperturas de ventilación se deben aumentar en un 100%, con un tamaño mínimo de 200 cm² (Fig. A). O sino, de modo indirecto desde locales adyacentes, dotados de un ducto de aireación con el exterior como se describe más arriba, y que no formen parte del inmueble, o ambientes con peligro de incendio, o dormitorios (Fig. B).

Detalle A Habitación Habitación por
adyacente ventilar

Ejemplos de aperture de ventilación Aumento de la ranura entre para aire comburente puerta y suelo
Fig. A Fig. B

c) El uso intensivo y prolongado del aparato puede hacer necesaria una aireación adicional, como por ejemplo, abrir una ventana o una aireación más eficiente como puede ser el aumento de la potencia de una aspiración mecánica, si existe.
d) El gas de petróleo licuado, más pesado que el aire, se estanca a nivel del suelo. Por lo tanto, los locales que contienen bidones de GPL, deben preveer aperturas hacia el externo, de tal manera que se permita la evacuación desde el nivel del suelo de eventuales fugas de gas. Es por esto que los bidones de GPL, estén vacíos o parcialmente llenos, no deben ser instalados o depositados en locales o espacios situados a nivel más bajo del suelo (sótanos, etc.). Es conveniente tener en el local sólo el bidón que se está utilizando, colocado de tal manera que no esté expuesto a la acción directa de fuentes de calor (hornos, chimeneas, hornillas, etc.) que puedan llevarlo a temperaturas superiores a los 50°C.

Instalación de los planos componibles

Los planos a gas y mixtos son predispuestos de tal manera que están protegidos contra el calentamiento excesivo de tipo X, por ende es posible la instalación a un lado de muebles cuya altura no supere la del plano de trabajo. Para una correcta instalación del plano de cocina se deben observar las siguientes precauciones.

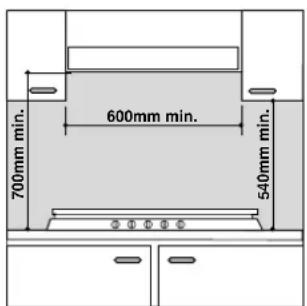

a) Los muebles situados a un costado, cuya altura supera la de la superficie de trabajo, deben estar situados a 110 mm como mínimo del borde de la superficie.
b) Las campanas deben ser instaladas de acuerdo a los requisitos establecidos en los manuales de instrucción de las campanas y de todos modos manteniendo una distancia mínima de 650 mm.
c) En caso de campanas de 600 mm. de ancho, además de tener en cuenta lo dicho en b), es bueno acomodar los armarios murales adyacentes a la campana a una altura mínima de 540 mm. de la encimera, de manera que sea posible la eventual colocación de una tapa y su correspondiente desplazamiento y en todo caso dejando un espacio que facilite el uso de las cacerolas.
d) En el caso en que los mecheros se instalen debajo de un mueble de cocina, se deberá mantener entre ellos (mueble y mecheros), una distancia mínima de 700 mm (milímetros) como se ve en la Figura.

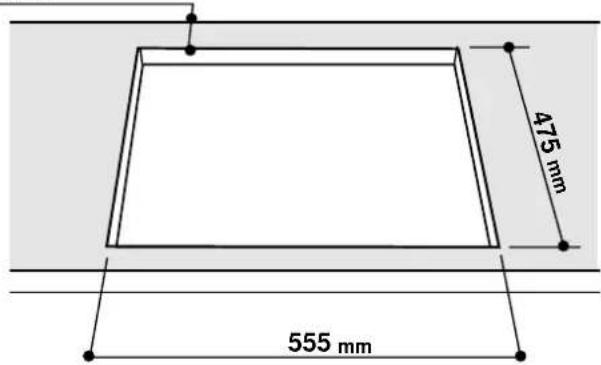

e) El espacio para el mueble deberá tener la dimensiones indicadas en las figura. Son previstos ganchos de fijación que permiten fijar el plano en top 20 a 40 mm de espesor. Para una buena fijación del plano es aconsejable usar todos los ganchos a disposición.

55 mm

475 mm 555 mm

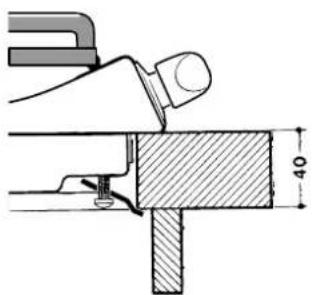

Esquema fijación ganchos encimeras

Posición gancho para Posición gancho para top H=20mm top H=30mm

Delante

Posición gancho para Detrás top H=40mm

Nota: Utilizar los ganchos contenidos en la "bolsa para accesorios".

f) En el caso en que el plano no se instale sobre un horno empotrable, es necesario introducir un panel de madera como aislamiento. Este se deberá colocar a una distancia mínima de 20 mm. de la parte inferior de dicho plano.

Advertencia: Cuando la encimera se instala sobre un horno empotrable, es preferible instalar el horno de manera tal que apoye sobre dos listones de madera; cuando se trata de una encimera de apoyo continua, ésta debe tener una apertura posterior de por lo menos 45 x 560 mm.

Cuando se trate de instalación sobre un horno empotrable sin ventilación forzada de refrigeración, para permitir una adecuada ventilación en el interior del mueble, se garantizan tomas de aire de ingreso y de salida.

60 cm² 360 cm²

120 cm² 180 cm²

Conexión gas

La conexión del aparato a la tubería o a la bombona de gas, deberá efectuarse conforme a lo prescripto por las Normas UNE 53-539, sólo después de haberse asegurado que el mismo está regulado por el mismo tipo de gas con el que será alimentado. En caso contrario, efectuar las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”.

En caso de alimentación con gas líquido, mediante bombona, utilizar reguladores de presión conforme a las Normas en vigor.

Importante: para un funcionamiento seguro, un adecuado uso de la energía y mayor duración del aparato, asegurarse que la presión de alimentación respete los valores indicados en la tabla 1 "Características de los quemadores y toberas".

Conexión con tubo rígido (cobre o acero)

La conexión a la instalación de gas debe efectuarse de manera tal que no provoque al aparato esfuerzos de ningún tipo. En la rampa de alimentación del aparato se encuentra presente un empalme en forma de "L" orientable, cuyo sellado está asegurado por una junta. En el caso en que resulte necesario girar el empalme reemplazar taxativamente la junta de sellado (en dotación con el aparato). El empalme de entrada de gas al aparato, es fileteado 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero.

El empalme de entrada de gas al aparato es fileteado 1/2 gas macho cilíndrico. Utilizar exclusivamente tubos y juntas de sellado conforme a la Normas en vigor. La instalación de dichos tubos debe efectuarse de manera tal que su longitud, en condiciones de máxima extensión, no sea superior a 2000 mm.

Una vez realizada la conexión, asegurarse que el tubo metálico flexible no permanezca en contacto con partes

móviles o no quede aplastado.

Control partes estancas

Finalizada la instalación, controlar el perfecto sellado de todos los empalmes utilizando una solución jabonosa y nunca una llama.

Conexión eléctrica

Las encimeras dotadas de cable de alimentación tripolar, están predispuestas para el funcionamiento con corriente alternada, con la tensión y frecuencia de alimentación indicadas en la placa de características (colocada en la parte inferior de la encimera). El conductor de tierra del cable se distingue por los colores amarillo-verde. Cuando se trate de instalación sobre un horno empotrable la conexión eléctrica de la encimera y la del horno debe realizarse por separado, ya sea por razones de seguridad eléctrica como para facilitar la eventual extraibilidad del horno.

Conexión del cable de alimentación a la red

Montar en el cable la clavija normalizada para la carga indicada en la placa características, en caso de conexión directa a la red será necesario colocar entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm. dimensionado a la carga y conforme a las normas en vigor (el cable de tierra no debe ser interrumpido por el interruptor). El cable de alimentación debe ser colocado de manera tal que no alcance en ningún punto una temperatura superior a los 50°C respecto a la temperatura ambiente.

Antes de efectuar la conexión asegurarse que:

• la válvula limitadora y la instalación doméstica puedan soportar la carga del equipo (ver placa características);
• la instalación de alimentación resulte dotada de una eficaz conexión a tierra según las normas y las disposiciones de ley;
• la toma o el interruptor omnipolar resulten de fácil alcance con la encimera instalada

Advertencia: no utilizar reducciones, adaptadores o derivadores puesto que estos podrían provocar recalentamientos o quemaduras.

Adaptación a los diferentes tipos de gas

Para adaptar la encimera a un tipo de gas diferente a aquel para el cual la misma fue predispuesta (indicado en la etiqueta colocada en la parte inferior del plano o en el embalaje), es necesario sustituir las toberas de los quemadores, efectuando las siguientes operaciones:

• quitar las rejillas de la encimera y sacar los quemadores de sus sedes
• aflojar las toberas, sirviéndose de una llave de tubo de 7 mm. y sustituirlas por aquellas que resulten aptas para el nuevo tipo de gas (ver tabla 1 "Características de los quemadores y toberas").
• volver a montar las partes efectuando las operaciones inversamente.
• Al finalizar la operación, sustituir la chapa de homologación anterior, con aquella correspondiente al nuevo gas que se utiliza, que se puede encontrar en Nuestros Centros de Asistencia Técnica.

En el caso en que la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un apropiado regulador de presión, según las normas nacionales en vigor para los reguladores para red de distribución del gas.

Regulación aire primario de los quemadores

Los quemadores no necesitan ninguna regulación de aire primario.

Regulación mínimos

• LLevar la llave a la posición de mínimo;
• Quitar el pomo y accionar el tornillo de regulación colocado al interior o a un lado de la varilla de la llave, hasta obtener una pequeña llama regular.

Nota: en presencia de gases líquidos, el tornillo de regulación se aterrajará muy ajustado.

• Verificar que al rotar rápidamente el pomo, de la posición de máximo a aquella de mínimo, los quemadores no se apaguen.
• En los aparatos dotados de dispositivo de seguridad (termopar), en caso de que el dispositivo no funcione con quemadores al mínimo aumentar la capacidad de los mínimos mismos accionando los tornillos de regulación.

Después de efectuar la regulación, reponer los sellos sobre los by-pass, usando una barrita de lacre o material equivalente.

Características de quemadores y boquillas

Tabla 1

Quemador Diame	tro Potencia (mm)	térma kW (p.c.s.*)		By-Pass 1/100 (mm)	pico 1/100 (mm)	capacid.* g/h		pico 1/100 (mm)	capacid.* l/h	pico 1/100 (mm)	capacid.* l/h
		Nomin.	Reduc.			***	**
Ràpido (R)	100	3,00	0,70	41	86	218	214	116	286	285	680
Ràpido Reduc. (RR)	100	2,60	0,70	41	80	189	186	110	248	260	589
Semi Ràpido (S)	75	1,90	0,40	30	70	138	136	106	181	200	431
Auxiliari (A)	55	1,00	0,40	30	50	73	71	79	95	145	227
Corona Triple (TC)	130	3,60	1,30	57	94	262	257	137	343	—	—
Ultrarrápido (UR)	100	3,40	0,70	41	91	240	236	123	314	—	—
Pescadera (P)	—	3,00	1,30	63	86	218	214	116	286	—	—
Semi Pescadere (SP)	—	1,50	0,70	41	60	109	107	98	143	—	—
Presiones de suministro	Nominal (mbar) Minimo (mbar) Máximo (mbar)					28-30 20 35	37 25 45	20 17 25		8 6 15

* A 15°C y 1013 mbar-gas seco
** Propano P.C.S. = 50.37 MJ/kg.
*** Butano P.C.S. = 49.47 MJ/kg.
Natural P.C.S. = 37.78 MJ/m²
Ciudad P.C.S. = 15.87 MJ/m³

Cuidado: conforme los dictados de la Directiva CEE 396/90 la adaptación al gas Ciudad es factible únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas (referencia F). Para la transformación a gas de ciudad, solicitar el kit de picos en un centro de asistencia Técnica Merloni Elettrodomestici.

Nota: la adaptabilidad al Gas de ciudad no es viable para modelos con 5 o más quemador.

R S A S

PF 740 A / PF 740 AS

RR A S S

PF 741 A / PF 741 AS

Estos aparatos han sido construidos de conformidad con las siguientes Normas Comunitarias:

• 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;
• 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;
• 90/396/CEE del 29/06/90 (Gas) y sucesivas modificaciones;
• 93/68/CEE del 22/07/93 y sucesivas modificaciones.
