MODE D'EMPLOI KS 18001 E GRAM

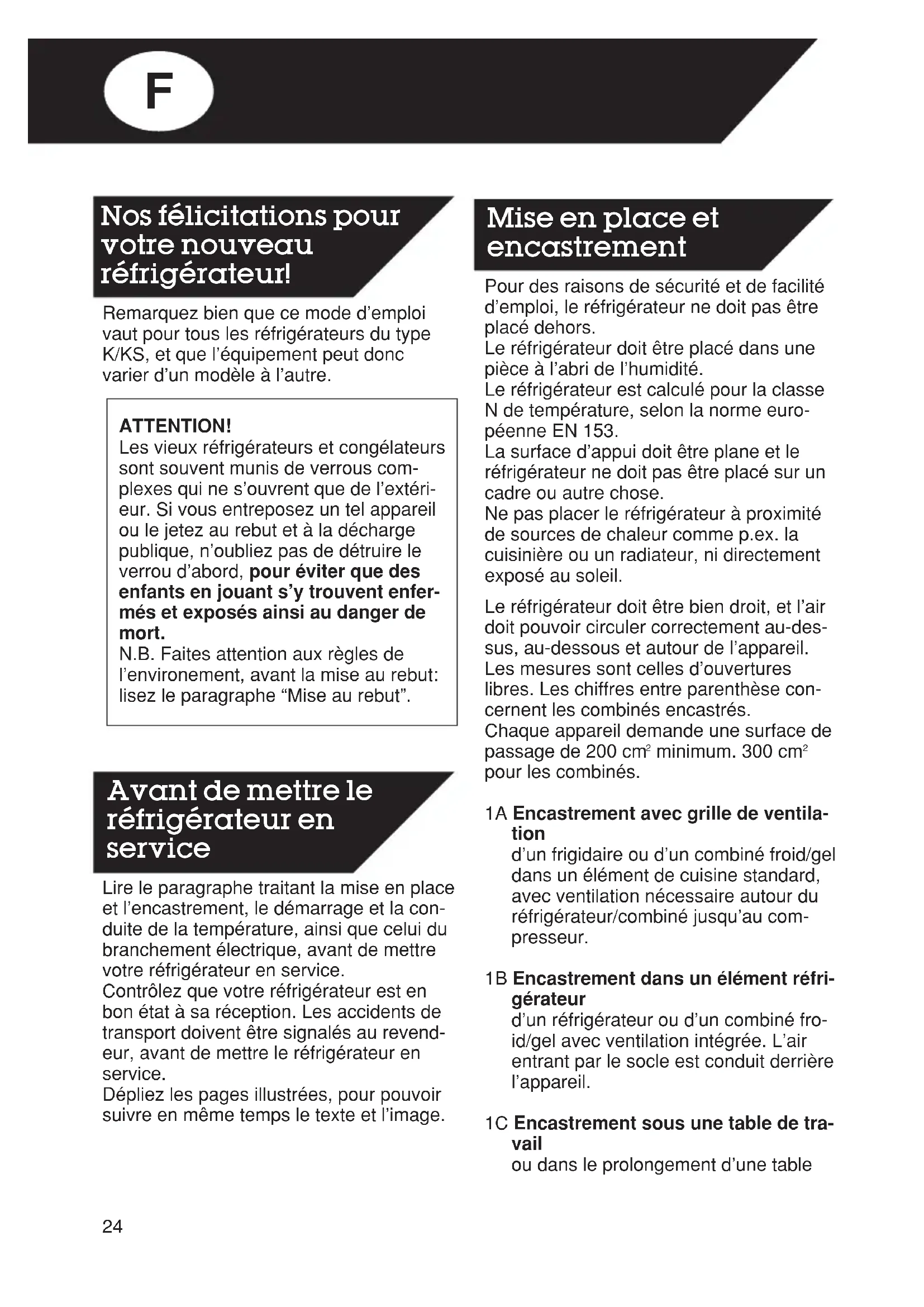

Pour des raisons de sécurité et de facilité d’emploi, le réfrigérateur ne doit pas être placé dehors. Le réfrigérateur doit être placé dans une pièce à l’abri de l’humidité. Le réfrigérateur est calculé pour la classe N de température, selon la norme euro- péenne EN 153. La surface d’appui doit être plane et le réfrigérateur ne doit pas être placé sur un cadre ou autre chose. Ne pas placer le réfrigérateur à proximité de sources de chaleur comme p.ex. la cuisinière ou un radiateur, ni directement exposé au soleil. Le réfrigérateur doit être bien droit, et l’air doit pouvoir circuler correctement au-des- sus, au-dessous et autour de l’appareil. Les mesures sont celles d’ouvertures libres. Les chiffres entre parenthèse con- cernent les combinés encastrés. Chaque appareil demande une surface de passage de 200 cm

pour les combinés. 1A Encastrement avec grille de ventila- tion d’un frigidaire ou d’un combiné froid/gel dans un élément de cuisine standard, avec ventilation nécessaire autour du réfrigérateur/combiné jusqu’au com- presseur. 1B Encastrement dans un élément réfri- gérateur d’un réfrigérateur ou d’un combiné fro- id/gel avec ventilation intégrée. L’air entrant par le socle est conduit derrière l’appareil. 1C Encastrement sous une table de tra- vail ou dans le prolongement d’une table Remarquez bien que ce mode d’emploi vaut pour tous les réfrigérateurs du type K/KS, et que l’équipement peut donc varier d’un modèle à l’autre. ATTENTION! Les vieux réfrigérateurs et congélateurs sont souvent munis de verrous com- plexes qui ne s’ouvrent que de l’extéri- eur. Si vous entreposez un tel appareil ou le jetez au rebut et à la décharge publique, n’oubliez pas de détruire le verrou d’abord, pour éviter que des enfants en jouant s’y trouvent enfer- més et exposés ainsi au danger de mort. N.B. Faites attention aux règles de l’environement, avant la mise au rebut: lisez le paragraphe “Mise au rebut”. Lire le paragraphe traitant la mise en place et l’encastrement, le démarrage et la con- duite de la température, ainsi que celui du branchement électrique, avant de mettre votre réfrigérateur en service. Contrôlez que votre réfrigérateur est en bon état à sa réception. Les accidents de transport doivent être signalés au revend- eur, avant de mettre le réfrigérateur en service. Dépliez les pages illustrées, pour pouvoir suivre en même temps le texte et l’image. Nos félicitations pour votre nouveau réfrigérateur! Avant de mettre le réfrigérateur en service Mise en place et encastrementF

de travail comme supplément de plan de travail, de modèles tables (modèles TU/TUG). Si les espaces de ventilation ne peuvent pas être respectés, on peut prat- iquer une ouverture dans la table Il est également important que le meuble soit parfaitement d'aplomb. Les pieds réglables placés sous le meuble servent à sont nivellement. L’illustration montre comment vous pouvez facilement retourner la porte d’une suspension à droite à une suspension à gauche - et inversement. Comment procéder? Pour démonter la table-top (le plan de tra- vail) sur le réfrigérateur, procéder comme suit: Défaire les 4 vis à l'aide d'un tournevis. La table de travail peut alors être sortie de son cadre . Pour démonter le cadre, en- lever les deux vis avant à l'aide d'une clé

Couchez le réfrigérateur sur le “dos”, la porte vers le haut. Commencer par démonter la poignée de la porte . Démonter les deux rails de support placés sous le réfrigérateur (sauf sur le modeles avec socle. Sur les mode- les TU enlever les deux pieds avant (ceux qui sont les plus proches de la porte) de la façon suivante: Dévisser manuellement le pied de nylon . Enlever à l'aide d'un tournevis la vis placée à l'intérieur de la bague . On peut alors ôter à la fois la bague et la rondelle intérieure. Pour démonter la porte, retirer d'abord les cache-vis à l'aide d'un couteau ou d'un

autre objet, puis enlever les vis à l'aide d'une clé comme montré sur le schéma. Déplacer les charnières et les cache- charnières en diagonale: la charnière supérieure droite doit être placée dans le coin inférieur gauche et la charnière inféri- eure droite doit être placée dans le coin supérieur gauche. Lors du montage de la porte, il convient de placer une cale de 9 mm (en bois ou en matériau similaire) entre le devant du réfri- gérateur et le bord de la porte afin de ménager un espace suffisant au joint d'étanchéité. Veiller à placer le nombre approprié de rondelles au niveau de la charnière inféri- eure de manière à monter la porte à la hauteur voulue. Monter les rails de support et mettre le réfrigérateur en place. Une fois le réfrigérateur mis à sa place défi- nitive, il peut s'avérer nécessaire d'ajuster les charnières. Cet ajustage peut s'effectu- er à travers les orifices oblongs des char- nières afin d'obtenir une adhérence opti- male des joints d'étanchéité sur toute la périphérie. Si le réfrigérateur a été couché pendant son transport ou entreposé en ambiance froide (en dessous de +5°C), il doit avoir une période d’acclimatation d’une heure au minimum, avant d’être mis en service. Brancher le courant au réfrigérateur en mettant sa fiche dans la prise de courant fixée au mur. Le réfrigérateur est prévu pour être bran- chée sur du courant alternatif.

Vous pouvez vous- même retourner la porte Démarrage Branchement électriqueF

Les valeurs de branchement pour la tensi- on (V) et la fréquence (Hz) se trouvent ins- crites sur l’écusson n° dans l’appareil. En présence de critères particuliers, il est recommandé de s’adresser à son revend- eur ou à son électricien agréé, avant de raccorder le nouveau meuble. Pour mettre l'appareil en marche, régler le bouton des températures sur le milieu. Sur certains modèles, ce bouton est muni d'une sécurité enfants; il faut par consé- quent se munir d'une pièce de monnaie ou autre objet du même genre pour le tourner. Sur les autres appareils, il suffit de tourner ce bouton manuellement pour régler la température. Au bout de quelques heures, l'appareil est refroidi. Pour faire descendre la température, tourner le bouton de réglage vers "MAX". Pour la faire monter, tourner le bouton vers la direction "0". Lorsque le bouton de réglage est sur la position "0", le compresseur est à l'arrêt. Remarque: Le nombre de degrés à l'intéri- eur del peut varier selon la température ambiante, la fréquence d'ouverture de la porte, l'emplacement dans le local, etc... Ces facteurs doivent être pris en consi- dération lors du réglage de la température. La partie la plus chaude est vers la porte et au sommet du réfrigérateur et la plus froide dans le bas. La clayette courte peut servir de clay- ette inclinée pour les bouteilles, en faisant

descendre le support arrière jusqu’au sup- port de la clayette d’en dessous. Tiroir(s) à légumes Le/les tiroir(s) du bas du réfrigérateur sont aptes à la conservation des fruits et des légumes. L’étagère couverte du dessus protège contre l’déssèchement des den- rées. Boîtes de service dans la porte Ces boîtes sont idéales pour toutes sortes de produits alimentaires. Les couvercles étanches empêchent l’déssèchement et vous épargne des opérations laborieuses d’emballage et de déballage. Les boîtes de service sont en un matériau insensible aux huiles minérales, aux mat- ières grasses et aux acides faibles. Elles supportent une température de congélati- on jusqu’à -100 °C. Elles sont lavables au lave-vaisselle mais elle ne doivent pas se trouver juste à côté de l’élément chauffant. Les boîtes de service peuvent se livrer comme équipement supplémentaire. Etagère(s) à bouteilles dans la porte L’étagère à bouteilles se règle en profond- eur par l’étrier en treillis. Le réglage se fait en déplaçant l’étrier dans les encoches de l’étagère . L’étagère peut se déplacer à intervalles de 10 cm. Commandé par un thermostat, le dégiv- rage est entièrement automatique. Ce thermostat veille à ce que la réfrigération ne se déclenche qu'après le dégivrage intégral de l'évaporateur. Il peut cependant arriver qu'une couche de givre inhabituelle se forme localement. Dans ce cas, il est possible de dégivrer manuellement en tournant le bouton du thermostat vers la gauche jusqu'à "0" et d'attendre que le dégivrage s'effectue.

Emploi du réfrigéra- teur et accessoires Réglage de la température DégivrageF

Une fois l'évaporateur dégivré, remettre le réfrigérateur en marche en tournant le bou- ton du thermostat vers la droite vers "Max.". Il est toutefois préférable d'éviter de ramener le bouton à sa position initiale exacte. Il est recommandé d'utiliser une solution légèrement savonneuse. Ne pas utiliser de détergents susceptibles de rayer les surfaces à nettoyer. Nettoyer régulièrement le joint d'étanchéité pour lui assurer une longue durée de vie. Les parties en plastique du réfrigérateur ne supportent pas l'eau bouillante (temp. max. 85°C). La porte accroche L’ouverture et la fermeture de la porte créent un certain vide dans le réfrigérateur. S’il vous faut ouvrir et fermer la porte rapi- dement de nombreuses fois successives, placer un objet entre le bord du réfrigéra- teur et le joint d’étanchéité pour créer un passage d’air. Arrêt de longue durée Après dégivrage et nettoyage du réfrigéra- teur, laissez la porte un peu entr’ouverte. Vous évitez ainsi les mauvaises odeurs. Le compresseur ne marche pas - Contrôler le réglage de la température. - Contrôler l’arrivée du courant au réfri- gérateur et si la fiche de prise de courant est bien mise dans la prise murale. Cliquetis ou bourdonnement Peut provenir de tubes qui se touchent ou qui touchent le caisson extérieur. - Vérifier que le réfrigérateur est bien mis d’applomb. Bruits de liquide (qui coule ou fait des bulles) Provient du liquide frigorigène qui circule, ce qui est normal, même après l’arrêt du compresseur. A remarquer, par ailleurs Le système de démarrage du compress- eur aura souvent besoin de faire une pau- se, avant de pouvoir redémarrer. Le com- presseur détermine lui-même automatiqu- ement la durée du temps de pause. Obturation éventuellle du drain de l’eau de dégivrage L’engorgement se produit en général vers le coude en plastique du drain dans l’arm- oire. Enlever le bouchon du mieux possi- ble. Nettoyer ensuite pour plus de sécurité le coude lui-même, avec p.ex. un cure- pipe, ou un instrument du même genre. Si les problèmes ne disparaîssent pas, l’obstruction peut s’être produite à la sortie du drain dans le plateau collecteur de l’eau de dégivrage. Ce plateau se trouve au dessus du compresseur, à l’arrière du réfrigérateur. Veuillez indiquer le type et le numéro de pièce du réfrigérateur quand vous com- mandez des pièces de rechange. Vous trouverez ces renseignements sur l’écus- son à l’intérieur de l’armoire. Utiliser une ampoule de 15 watts, 240 volts, à douille Mignon. Tourner d'1/4 de tour le dispositif de ver- rouillage . Retirer le cache et chan- ger l'ampoule. Dans les modèles l'écran s'enlève en pres- sant légèrement, voir point.

Nettoyage Conseils utiles Pièces de rechange Remplacement de l'ampouleF

Quand un réfrigérateur usé doit être jeté au rebut, cela doit se faire correctement en tenant compte de l’environnement. Veiller à observer les règles de mise au rebut. Certaines exigences/conditions sont à respecter. Renseignez-vous à ce sujet chez: - Gram Domestic A/S - votre revendeur d’appareils électro- ménagers - les Autorités (Municipales, Ministérielles, etc.) Mise au rebutGB
