GEBRUIKSAANWIJZING KS 18001 E GRAM

Deze gebruiksaanwijzing is bedoeld voor alle koelkasten van het model K en KS. De afbeeldingen hoeven dus niet exact met uw kast overeen te komen. WAARSCHUWING. Oude koelkasten en vrieskisten zijn vaak voorzien van ingewikkelde sloten, die kunnen dichtslaan en alleen van buiten geopend kunnen worden. Indien u dit soort apparaten wegbergt, of bij het grote afval wegdoet, vergeet dan niet om eerst het slot onbruikbaar te maken - dit om te vermijden dat spelende kinderen worden ingeslo- ten en in levensgevaar komen! De laatste bladzijden met illustraties open- vouwen. Nu kunt U de tekst volgen met de illustraties. Ter wille van de veiligheid mag de koelkast niet buitenshuis opgesteld worden. De kast functioneert optimaal in een droge ruimte. De koelkast is berekend voor tem- peratuurklasse N in overensstemming met de Europese norm EN 153. De onderlaag moet waterpas zijn en de koelkast mag niet op een frame of dergelijke geplaatst worden. De koelkast moet niet direkt naast een warmte bron als radiator of kachel worden geplaatst. Evenmin in de direkte zon. Het is belangrijk dat de koelkast volledig recht staat en dat er boven, onder en rond- om een goede luchtcirculatie is. De afmetingen zijn vrije openingen. De getallen tussen haakjes gelden voor com- binatie-inbouw. Voor één kast is een vrij doorstromingsop- pervlak van min. 200 cm2 vereist, voor combinaties 300 cm

1A Ingebouwd met ventilatieroosters van koel of een combinatie koel/vries in een gewoon keukenelement met voldoende ventilatie voor de compres- sor rondom de koelkast/combinatie. 1B Ingebouwd in een koelkastelement van de koelkast of koel/vries met inge- bouwde ventilatie. De lucht stroomt via het voetstuk naar binnen en wordt achter de kast om geleid. 1C Ingebouwd onder een tafelblad of in aansluiting op een tafelblad van de tafelmodellen (TU/TUG-modellen) als extra tafelruimte. Indien de ventila- tieafmetingen niet kunnen worden aan- gehouden, kan er een ventilatieope- ning in het tafelblad gemaakt worden. Indien er te weinig ruimte tussen de in- gebouwde koelkast en het aanrecht is, kunt u een ventilatiekanaal in het aan- recht maken om voor de noodzaklijke luchtcirkulatie te zorgen. Afbeelding geeft aan hoe de draai- richting van de deur kan worden veranderd van rechts naar links. Hiertoe gaat men als volgt te werk. De topplaat op de koelkast kan als volgt gedemonteerd worden:

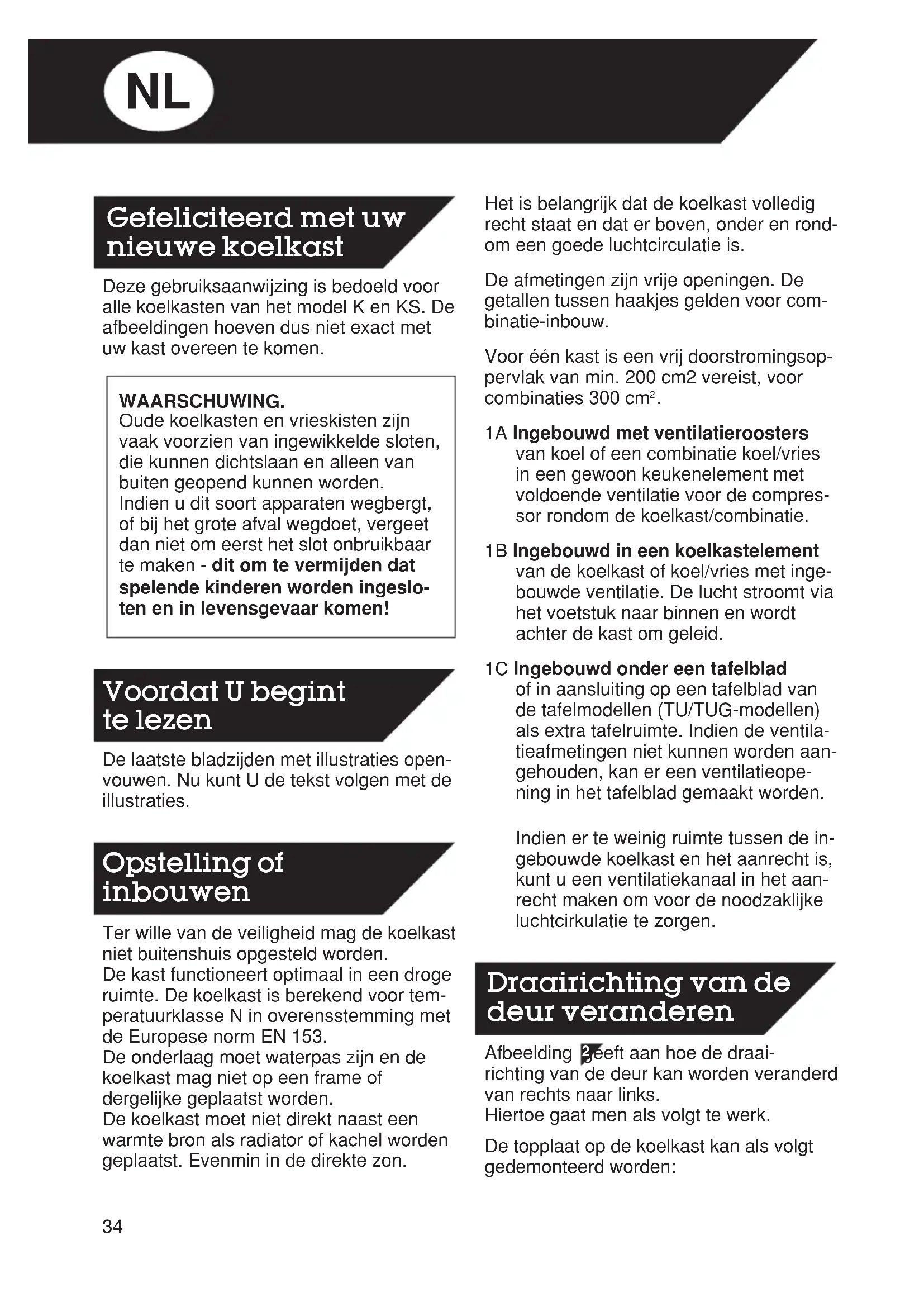

Gefeliciteerd met uw nieuwe koelkast Opstelling of inbouwen Voordat U begint te lezen Draairichting van de deur veranderenNL

Schroef de 4 schroeven los met een schroevedraaier. U kunt de topplaat nu uit het raamwerk trekken. U kunt het raa- mwerk van de topplaat losmaken door de twee voorste schroeven met een sleutel te verwijderen. Leg de koelkast op zijn rug met de voor- kant naar boven. Eerst de handgreep demonteren. Vervolgens de beide voetrails onder de kast demonteren. Bij TU-modellen verwijder de twee voorste poten (het dichtst bij de deur) als volgt: Schroef de nylon poot er met de hand uit. Verwijder de schroef in de bus met behulp van een schroevedraaier. Hierna kunt u zowel de bus als de binneste schijf verwijderen. Alvorens de deur te demonteren, eerst de schroefkapjes verwijderen en vervol- gens de scharnieren met behulp van een sleutel , zoals op de tekening aan- gegeven. De scharnieren en vulplaatjes dia- gonaalsgewijs verwisselen, (rechts-boven naar links-onder en rechts-onder naar links-boven). Wanneer de deur op z'n plaats wordt gebracht, moeten 9 mm dikke opvulstroo- kjes tussen de deur en kast worden ge- legd, zodat een juiste opening voor de af- dichtingsband ontstaat. Vergeet niet de vulringetjes op het onder- scharnier, zodat de deur op de goede hoogte komt. Monteer de beide voetrails en zet kast weer rechtop. Nadat de kast weer op z'n plaats is gezet kan het nodig zijn de scharnieren iets te corrigeren. Ten gevolge van de sleufgaten in de scharnieren is dit mogelijk, zodat een optimale afdichting rondom wordt verkre- gen.

Nadat de koelkast is getransporteerd en wanneer de koelkast in een koude ruimte (kouder dan +5°C) is opgeslagen dient minimaal 1 uur te worden gewacht al- vorens in bedrijf te stellen. Nadat de stek- ker in het stopkontakt is gestoken treedt alarm “koeler te warm” of “stroomstoring geweest” in werking (de koeler is uiteraard nog warm). De kast is voor aansluiting aan een wissel- stroomnet berekend. Aansluitspanning (V) en frequentie (Hz) zijn op het typeplaatje in de kast aangegeven. De aansluiting dient aan een wand- contactdoos (stopcontact) met randaarde te geschieden. Het verdient aanbeveling dat deze wandcontactdoos goed bereikba- ar is. Start de kast door de temperatuurregel- knop in het midden van het be- reik te zetten. De knop is op een aantal modellen kinder- veilig, bij deze modellen moet u een munt of iets dergelijks gebruiken om de tempe- ratuur in te stellen. Op de andere modellen kunt u de temperatuur instellen door de knop gewoon te draaien. Na een paar uur is de kast afgekoeld. Als u een lagere temperatuur wenst, draait u de regelknop richting "Max.". Als u een hogere temperatuur wenst, draait u de regelknop richting "0". Als de temperatuurregelknop op de positie "0" staat, is de kompressor uit. Let op - de temperatuur in de kast kan variëren afhankelijk van de temperatuur in

Inbedrijfstelling Electrische aansluiting TemperatuurregelingNL

de ruimte, het aantal deuropeningen, de plaatsing in de ruimte enz. U moet met deze faktoren rekening houden wanneer u de temperatuur instelt. Het warmste gedeelte van de kast is in deur bovenin en het koudste is het onderin boven de groenteladen. Het korte rooster boven in de kast kan door lager plaatsen van de achterste steu- nen schuin gezet worden en is dan te gebruiken als flessenrek. Groentelade. Groentelade(n) onderin de koelkast zijn geschikt voor bewaring van fruit en groen- ten. De bovenliggende plaat moet tegen uitdroging beschermen. Multi- of tafeldozen. De dozen zijn in de deur geplaatst, maar kunnen ook in de kast gebruikt worden. De multi-dozen zijn ideaal voor het bewaren van alle soorten levensmiddelen. De goed sluitende deksels voorkomen uitdroging smaak- en geuroverdracht. Bovendien besparen de multidozen ander inpakmateriaal. De multidozen kunnen ook direkt van de koelkast op tafel worden geplaatst. Spijsol- iën, vetten en zwakke zuren tasten het materiaal van de multidozen niet aan; ze zijn bestand tegen vriestemperaturen en temparaturen tot 95°C (en ze kunnen in de afwasmachine afgewassen worden). De dozen mogen echter niet direkt tegen het verwarmingselement worden geplaat- st. Multidozen horen tot de standaard uit- rusting van de kast maar zijn eveneens los verkrijgbaar. Flessenrek/rekje in de deur. Flessenrekken zijn in diepte en in hoogte verstelbaar. zie tek.

De kast ontdooit automatisch met behulp van een voeler welke er voor zorgt dat pas dan met koelen wordt begonnen, wanneer het koelelement volledig ontdooid is. Mocht echter, ondanks alles, een abnor- male ijsvorming optreden, dan kan met de hand worden ontdooid door de tempera- tuurregelknop naar "0" te draaien (tegen de klok in). Wanneer de verdamper ijsvrij is kan het koelen weer gestart worden, door het rechtsom draaien van de temperatuur- regelknop naar "MAX." echter niet geheel in de oude positie, maar iets warmer. Gebruik voor het reinigen een zachte zeepoplossing. Gebruik geen reinigingsmiddelen welke krassen veroorzaken kunnen. De afdichtlijst moet reglematig gereinigd worden om de houdbaarheid te waarbor- gen. Plastic delen mogen niet met kokend water worden behandeld (max. temp. +85°C). De koelkast wordt periodiek niet gebruikt. Nadat de koelkast is ontdooid en schoon- gemaakt moet de deur enigszins open worden gelaten zodat geen onprettige geur ontstaat. De kompressor loopt niet. - Kontroleer temperatuurinstelling. - Kontroleer of de elektriciteitsvoorziening in orde is. (stekker, stopkontakt, zekeringen, e.d.) Gebruik van de koelkast Ontdooien Reinigen TipsNL

Rammelen of brommen. Dit kunnen pijpen zijn die tegen elkaar of tegen de buitenwand aan trillen. Kontroleer of de koelkast stabiel en water- pas staat. Sissen of borrelende geluiden. Kunnen ontstaan ten gevolge van het cir- culeren van de vloeistof. Dit is normaal en kan nog even aanhouden nadat de kom- pressor is gestopt. N.B. Het start systeem heeft een beveiliging tegen te frequent starten. De wachttijd tus- sen twee keer starten ligt vast in het start- mechanisme van de kompressor. Eventueel verstopt zitten van lekgootje. Verstoppingen ontstaan in de regel in de bocht van de waterafvoer in de koelkast. Verwijder de verstopping en maak voor de zekerheid de gehele afvoer schoon met een daarvoor geëigend hulpmiddel. Bij bestelling van reservedelen, welke door u zelf kunnen worden uitgewisseld verzoe- ken wij u het typenummer van de kast alsmede de funktie van het onderdeel op te geven. Het typeplaatje zit links bovenin de kast. Draai de grendel een kwart slag en neem het beschermkapje weg waarna de lamp kan worden vervangen. Bij einigen Modellen de beschermkap licht indrukkend afnemen. Benodigd is een 15 Watt 240 Volt lamp met mignon-vort.
