BRUGSANVISNING KS 18001 E GRAM

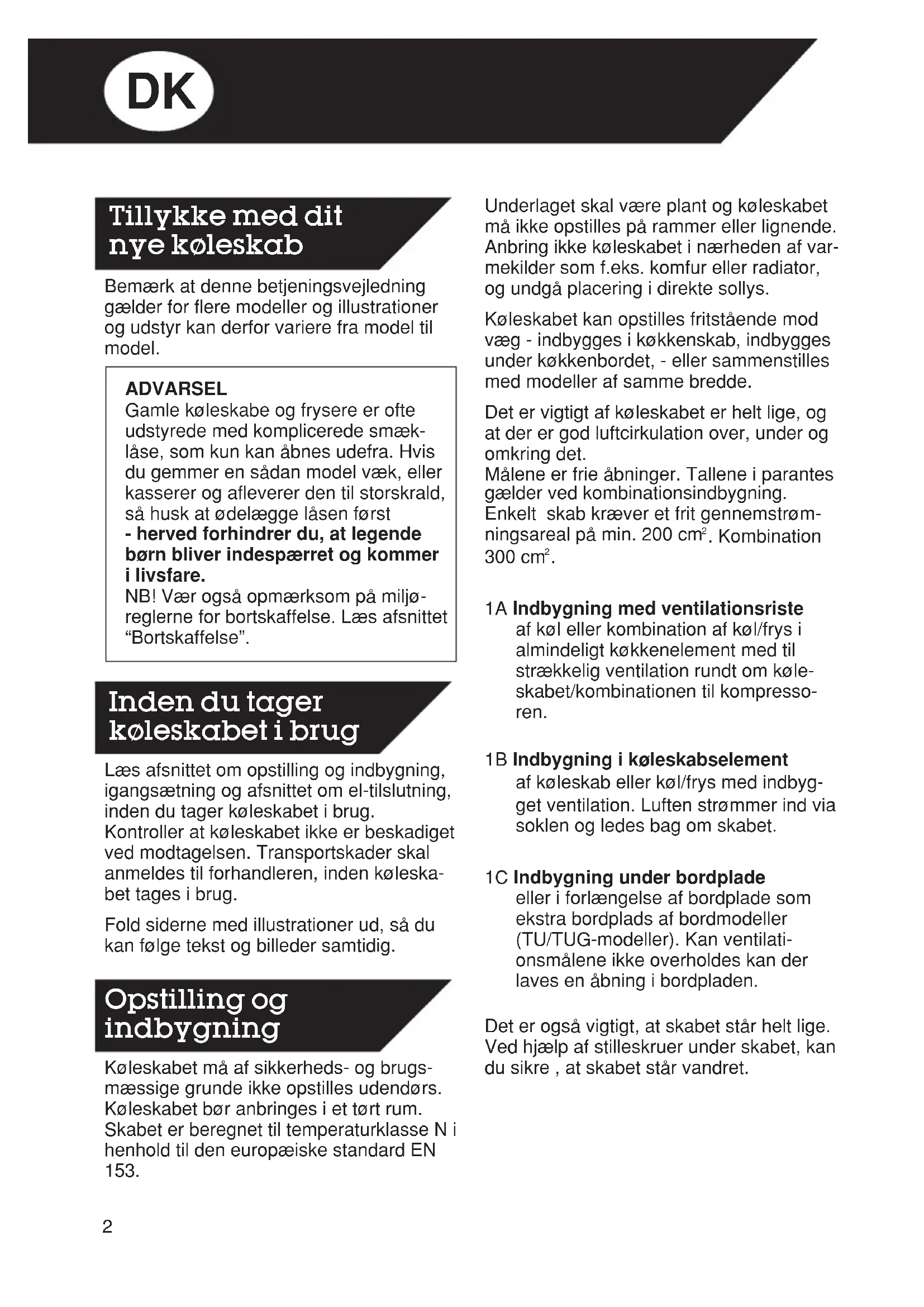

Type K/ KSBemærk at denne betjeningsvejledning gælder for flere modeller og illustrationer og udstyr kan derfor variere fra model til model. ADVARSEL Gamle køleskabe og frysere er ofte udstyrede med komplicerede smæk- låse, som kun kan åbnes udefra. Hvis du gemmer en sådan model væk, eller kasserer og afleverer den til storskrald, så husk at ødelægge låsen først - herved forhindrer du, at legende børn bliver indespærret og kommer i livsfare. NB! Vær også opmærksom på miljø- reglerne for bortskaffelse. Læs afsnittet “Bortskaffelse”. Læs afsnittet om opstilling og indbygning, igangsætning og afsnittet om el-tilslutning, inden du tager køleskabet i brug. Kontroller at køleskabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleska- bet tages i brug. Fold siderne med illustrationer ud, så du kan følge tekst og billeder samtidig. Køleskabet må af sikkerheds- og brugs- mæssige grunde ikke opstilles udendørs. Køleskabet bør anbringes i et tørt rum. Skabet er beregnet til temperaturklasse N i henhold til den europæiske standard EN

Underlaget skal være plant og køleskabet må ikke opstilles på rammer eller lignende. Anbring ikke køleskabet i nærheden af var- mekilder som f.eks. komfur eller radiator, og undgå placering i direkte sollys. Køleskabet kan opstilles fritstående mod væg - indbygges i køkkenskab, indbygges under køkkenbordet, - eller sammenstilles med modeller af samme bredde. Det er vigtigt af køleskabet er helt lige, og at der er god luftcirkulation over, under og omkring det. Målene er frie åbninger. Tallene i parantes gælder ved kombinationsindbygning. Enkelt skab kræver et frit gennemstrøm- ningsareal på min. 200 cm

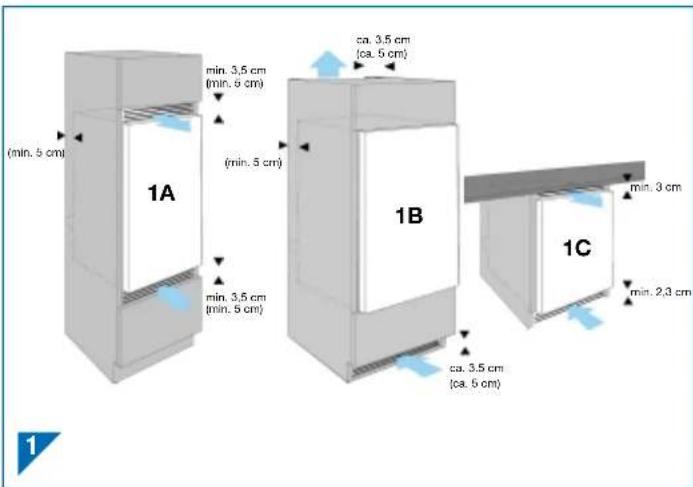

1A Indbygning med ventilationsriste af køl eller kombination af køl/frys i almindeligt køkkenelement med til strækkelig ventilation rundt om køle- skabet/kombinationen til kompresso- ren. 1B Indbygning i køleskabselement af køleskab eller køl/frys med indbyg- get ventilation. Luften strømmer ind via soklen og ledes bag om skabet. 1C Indbygning under bordplade eller i forlængelse af bordplade som ekstra bordplads af bordmodeller (TU/TUG-modeller). Kan ventilati- onsmålene ikke overholdes kan der laves en åbning i bordpladen. Det er også vigtigt, at skabet står helt lige. Ved hjælp af stilleskruer under skabet, kan du sikre , at skabet står vandret.

Tillykke med dit nye køleskab Inden du tager køleskabet i brug Opstilling og indbygningBæreskinnerne monteres, og skabet stilles på plads. Efter at skabet er anbragt på sin rigtige plads kan det være nødvendigt med en efterjustering ved hængslerne. De aflange huller i hængslerne giver mulighed for den- ne justering, så tætningslisterne får den bedste tætning hele vejen rundt. Skabet er beregnet for tilslutning til veksel- strøm. Tilslutningsværdierne for spænding (V) og frekvens (Hz) er vist på typeskiltet inde i skabet. Tilslutningen skal ske ved en stikkontakt, som bør være let tilgængelig. Dette køleskab skal ekstrabeskyttes ifølge stærkstrømsbekendtgørelsen. Dette gælder også, selv om der er tale om udskiftning af et eksisterende køleskab, der ikke har været ekstrabeskyttet. Formålet med ekstrabeskyttelsen er at beskytte brugere mod farlige elektriske stød i tilfælde af fejl. I boliger opført efter 1. april 1975, vil alle stikkontakter i køkken og eventuelt bryg- gers være omfattet af en ekstrabeskyttelse. I boliger opført før 1. april 1975, er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, køleskabet skal forbindes til. I begge disse tilfælde skal der: - hvis stikkontakten er for trebenet stik- prop, benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal til- sluttes jordklemmen (mærket ). - hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lederen med grøn/gul isolation klippes af så tæt om muligt på det sted, hvor led- ningen går ind i stikproppen.

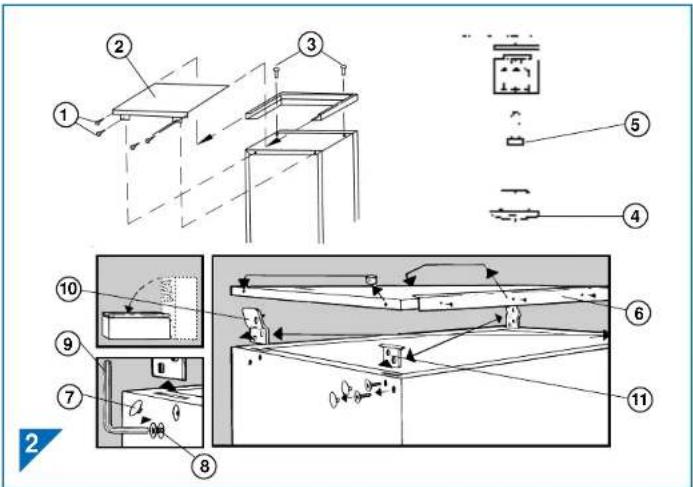

Illustration viser, hvordan du selv nemt kan vende døren fra højrehængslet til venstrehængslet - eller omvendt. Her kan du læse hvordan. På modeller med table-top fjernes table- toppen (bordpladen) således: Løsn de 4 skruer med en skruetrækker. Nu kan bordpladen trækkes ud af rammen . Table-top-rammen løsnes ved at fjerne de to forreste skruer med en nøgle . Læg køleskabet på "ryggen" med forsiden opad. Først afmonteres dørhåndtaget . De to bæreskinner under skabet afmonte- res. Er skabet med sokkel, er det ikke nød- vendigt at fjerne denne. Ved TU-modeller fjernes de to forreste ben (længst fremme mod døren) således: Nylonbenet skrues af manuelt. Skruen inde i bøsningen fjernes ved hjælp af en skrutrækker. Herefter kan både bøsning og den inderste skive fjernes. Ved afmontering af døren fjernes først skruernes dækpropper med en kniv eller lignende, og derefter skruerne med en nøgle som vist på skitsen. Hængslerne og attraphængslerne flyttes diagonalt, (øverste højre hængsel anbringes i nederste venstre hjørne, og nederste højre hængsel anbringes i øver- ste venstre hjørne). Når døren herefter monteres, bør der ind- lægges et 9 mm mellemstykke (træ eller lignende) mellem skabsfront og dørens kant for at opnå passende pladsforhold for tætningslisten. Husk at få de rigtige mængder underlags- skiver anbragt ved underste hængsel, så døren kommer i den rigtige højde.

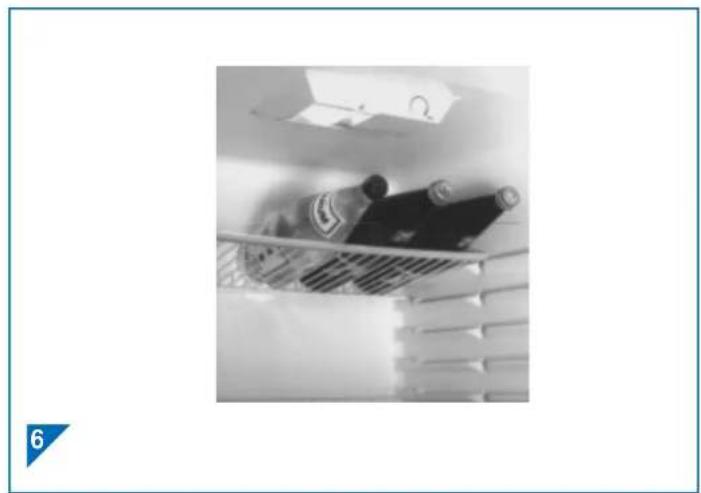

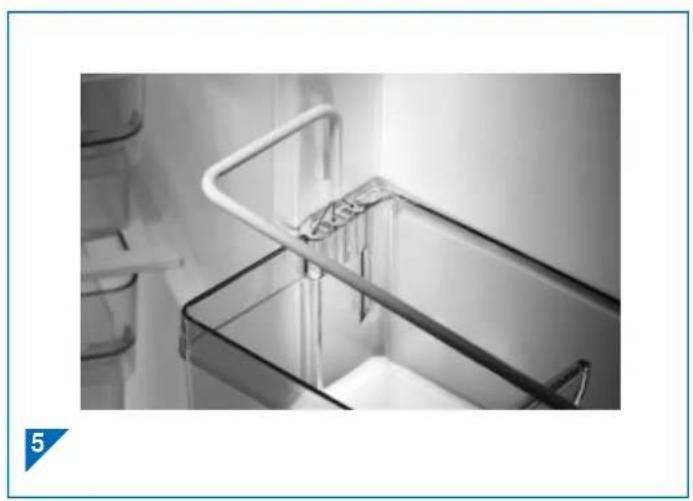

El-tilslutning Du kan selv vende dørenring i lokalet etc. Disse faktorer skal der tages højde for ved indstilling af tempera- turen. Der er varmest i døren og i den øverste del af køleskabet og koldest nederst. Skabets korte hylde kan bruges som skråtstillet flaskehylde ved at sænke den bagerste bæring til den underliggende hyl- debærer. Grøntsagsskuffe/skuffer Skuffen/skufferne nederst i køleskabet er velegnet til opbevaring af frugt og grønt. Den overliggende hylde med afdækning beskytter mod udtørring af varerne. Serveringsbokse i døren Boksene er ideelle til alle slags fødevarer. De tætsluttende låg forhindrer udtørring og sparer dig for besværlig ud- og indpakning. Serveringsboksene er udført i et materiale, der er upåvirket af mineralolier, fedtstoffer og svage syrer. De tåler frysetemperaturer og op til 100°C. De kan rengøres i opva- skemaskine, men må ikke placeres direkte ved varmelegemet. Serveringsbokse kan også købes som ekstraudstyr. Flaskehylde/hylder i døren Flaskehylden kan indstilles i dybden ved hjælp af trådbøjlen. Indstillingen sker ved at flytte trådbøjlen i hullerne på flaskehyl- den . Flaskehylden kan flyttes med 10 cm inter- val. Skabet har fuldautomatisk afrimning, der styres af en føler. Denne bevirker, at kølin- gen først sætter igang, når køleelementet er helt afrimet. Skulle der trods alt vise sig en usædvanlig issamling, kan man afrime manuelt ved at

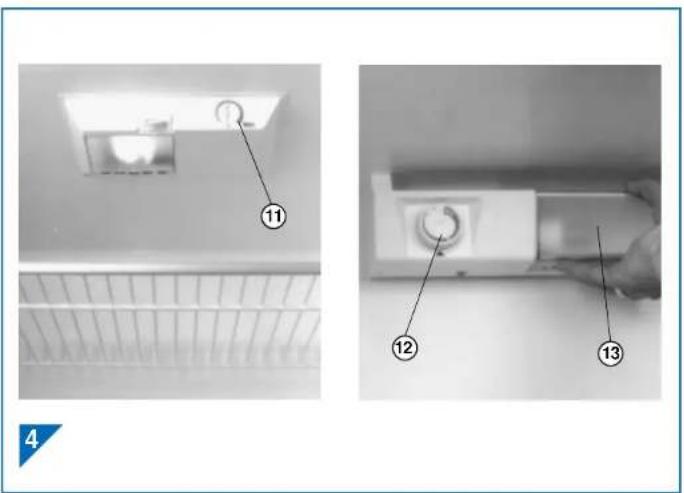

I alle andre tilfælde bør du lade en autori- seret el-installatør undersøge, hvordan du nemmest får ekstrabeskyttet køleska- bet. Hvis du ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrå- det, at du lader el-installatøren opsætte en fejlstrømsafbryder af typen PFI eller HPFI. Et eventuelt krav om jordtilslutning fra den lokale el-forsyning skal efterkommes. Skabets stik og den anvendte stikkontakt skal da kunne give en korrekt jordforbin- delse. Hvis du er i tvivl, så spørg din el- installatør om råd. Hvis køleskabet under transporten har lig- get ned, eller har stået på lager i kolde omgivelser (koldere end +5°C), skal det have en hvileperiode på mindst 1 time, inden det tages i brug. Tilslut strøm til køleskabet ved at sætte køleskabets stikprop i vægstikkontakten. Skabet startes ved at indstille temperatur- reguleringsknappen midt i områ- det. I nogle modeller er knappen børnesikret, og der skal derfor anvendes en mønt eller lignende, når temperaturen indstilles - i andre modeller indstilles temperaturen manuelt ved at dreje på knappen. Efter et par timer er skabet kølet ned. Ønsker du en koldere temperatur, drejes reguleringsknappen i retning "Max.". Ønskes en varmere temperatur, drejes reguleringsknappen i retning "0". Når temperaturreguleringsknappen befin- der sig i position "0", er kompressoren stoppet. Bemærk - den temperatur der er inde i skabet kan variere afhængig af temperatu- ren i lokalet, antallet af døråbninger, place-

Afrimning Skabets anvendelse og tilbehør Igangsætning Temperaturreguleringdreje temperaturreguleringsknappen ven- stre om til "0" og afvente af-isningen. Når køleelementet er rent, kan man påny starte køleskabet ved at dreje temperatur- reguleringsknappen højre om mod "Max.". Knappen bør dog ikke drejes helt tilbage til den "gamle" stilling. Skabet rengøres bedst med en svag sæbeopløsning. Anvend ikke rengøringsmidler, der kan ridse. Tætningslisten skal rengøres jævnligt for at sikre lang holdbarhed. Skabets plastikdele tåler ikke kogende vand (max. 85°C). Døren binder Ved åbning og lukning dannes der et undertryk i køleskabet. Har du brug for at åbne og lukke gentagne gange - kort efter hinanden, kan du lægge noget mellem dørens tætningsliste og køleskabets for- kant, så der skabes en luftpassage. Køleskabet skal ikke bruges i en periode Når køleskabet er afrimet og gjort ren, sættes døren lidt på klem. Herved undgår du ubehagelig lugt. Kompressoren kører ikke - Kontroller temperaturindstillingen. - Kontroller om der er strøm til køleskabet, og om stikproppen sidder rigtigt i væg-stik- kontakten. Raslen eller brummen Kan være rør, der støder mod hinanden eller berører den udvendige beklædning. - Kontroller at køleskabet står helt lige.

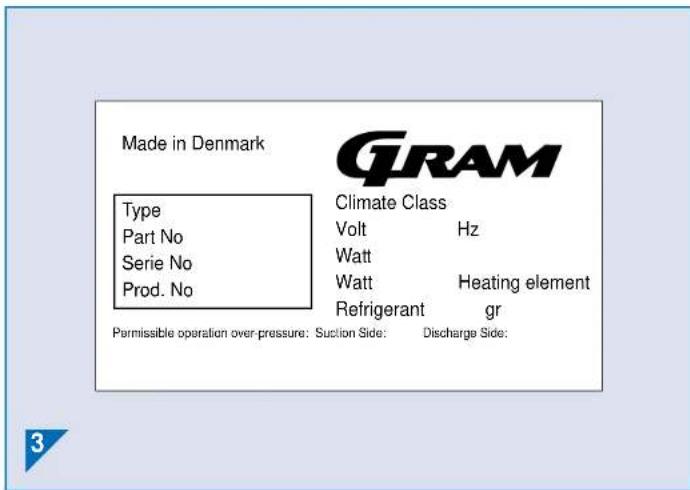

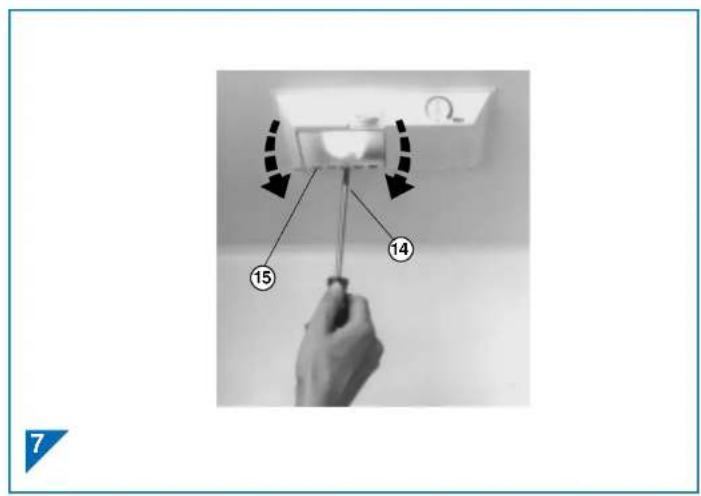

Væskestøj (rislende og klukkende lyde) Fremkommer ved cirkulerende kølevæske, hvilket er normalt - også efter at kompres- soren er standset. Bemærk i øvrigt Kompressorens startsystem vil ofte have brug for en pause, inden genstart kan gen- nemføres. Pauselængden bestemmer kompressoren automatisk. Eventuel tilstoppelse af tøvandsafløb Tilstoppelsen opstår som regel i plast- bøjningen ved tøvandsafløbet inde i ska- bet. Fjern på bedste måde tilstoppelsen. Rens derefter for en sikkerheds skyld selve bøjningen f.eks. ved hjælp af en piberen- ser eller lign. Skulle der stadig være problemer, kan til- stoppelsen være sket ved udgangen af nedløbsrøret i tøvandsbakken. Tøvands- bakken er placeret ovenpå kompressoren på bagsiden af køleskabet. Angiv venligst type og part nr. på køleska- bet, når du bestiller reservedele. Disse oplysninger finder du på typeskiltet inde i skabet. Anvend en 15 Watt, 240 Volt pære med Mignon-sokkel. Drej låsen en 1/4 omgang. Nu kan lys- skærmen fjernes, og pæren skiftes. I nogle modeller fjernes skærmen med et let tryk - se . Gram dækker fabrikations- og materialefejl i henhold til de gældende købelovsbestem- melser i Danmark. Dækningen forudsætter

Nyttige tips Rengøring Reservedele Udskiftning af pære GRAMservicenormal brug i en privat husholdning, og at apparatet er købt som fabriksnyt i Dan- mark. Vederlagsfri afhjælpning af evt. fejl forudsætter, at der kan fremvises en maski- nafstemplet kassebon/købskvittering som dokumentation for købsdato. For Grønland og Færøerne gælder særlige bestemmelser. Der dækkes ikke: Fejl eller skader opstået ved - transport, fejlbetjening, misbrug, mangel- fuld vedligeholdelse, fejlagtig indbygning, opstilling eller tilslutning. - brand, ulykke, lynnedslag og elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i de elektriske installationer. - reparationer udført af andre end GRAM’s egne servicemontører. Inden du tilkalder GRAM service bør du læse afsnittet ”Nyttige tips”, og se om du evt. selv kan løse problemet. Reparationer foretaget uden for reklamationsperioden og omkostninger ved uberettigede reklamatio- ner, må du selv betale. Tilkald service: Gram har lokale servicecentre i hele lan- det, som er specialister i Gram. Her kan du få faste priser og professionel hjælp til alle reparationer. Find dit lokale servicecenter i postnummeroversigten på side 7. Når det udtjente køleskab skal bortskaffes, skal det ske på en miljømæssig korrekt og forsvarlig måde. Vær opmærksom på reglerne for bortskaf- felse. Der kan være særlige krav/betingel- ser, der skal overholdes. Du kan få oplysning om bortskaffelse hos: - Gram Domestic A/S - Din hvidevareforhandler - Hos myndighederne (Kommunen, Miljøstyrelsen el. lign.)
