MODE D'EMPLOI PFL 126 WE PROLINE

ATTENTION.................................................... MISES EN GARDE IMPORTANTES................... DESCRIPTION DE L'APPAREIL........................ INSTALLATION............................................... PANNEAU DE CONTRÔLE............................... UTILISATION.................................................. Premier lavage............................................. Mettre du produit dans l'appareil.................... Lavage........................................................ Liste des programmes................................... Changement de programme et de température en cours de route...................... Conseils pour le lavage................................ NETTOYAGE ET ENTRETIEN.......................... Nettoyage de l'extérieur............................... Nettoyage du tambour.................................. Réparation d'une machine à laver gelée......... Nettoyage du tiroir et de son logement........... Nettoyage du tuyau et du filtre d'arrivée d'eau

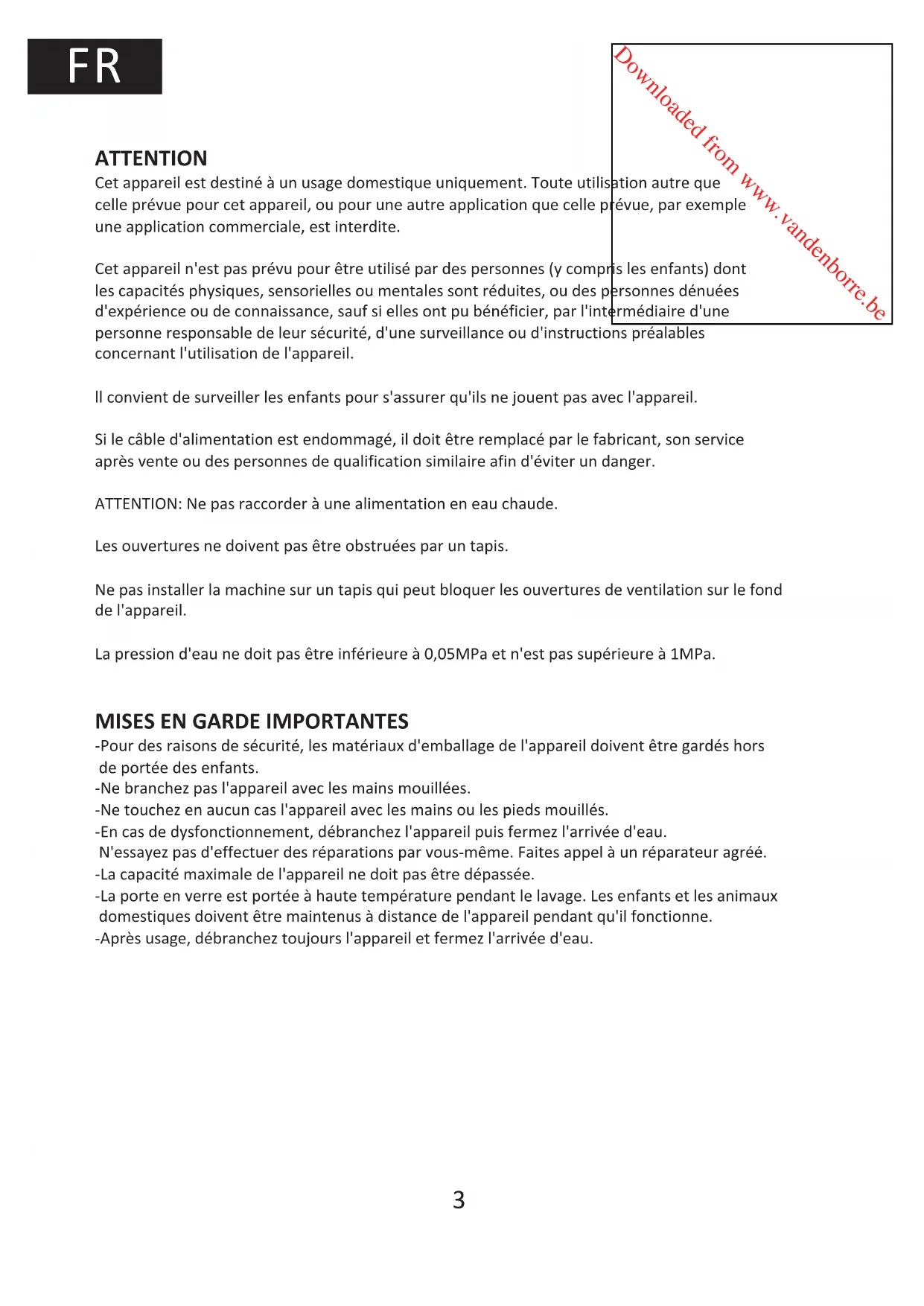

15Downloaded from www.vandenborre.be ATTENTION Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. ll convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. ATTENTION: Ne pas raccorder à une alimentation en eau chaude. Les ouvertures ne doivent pas être obstruées par un tapis. Ne pas installer la machine sur un tapis qui peut bloquer les ouvertures de ventilation sur le fond de l'appareil. La pression d'eau ne doit pas être inférieure à 0,05MPa et n'est pas supérieure à 1MPa.

MISES EN GARDE IMPORTANTES

-Pour des raisons de sécurité, les matériaux d'emballage de l'appareil doivent être gardés hors de portée des enfants. -Ne branchez pas l'appareil avec les mains mouillées. -Ne touchez en aucun cas l'appareil avec les mains ou les pieds mouillés. -En cas de dysfonctionnement, débranchez l'appareil puis fermez l'arrivée d'eau. N'essayez pas d'effectuer des réparations par vous-même. Faites appel à un réparateur agréé. -La capacité maximale de l'appareil ne doit pas être dépassée. -La porte en verre est portée à haute température pendant le lavage. Les enfants et les animaux domestiques doivent être maintenus à distance de l'appareil pendant qu'il fonctionne. -Après usage, débranchez toujours l'appareil et fermez l'arrivée d'eau.

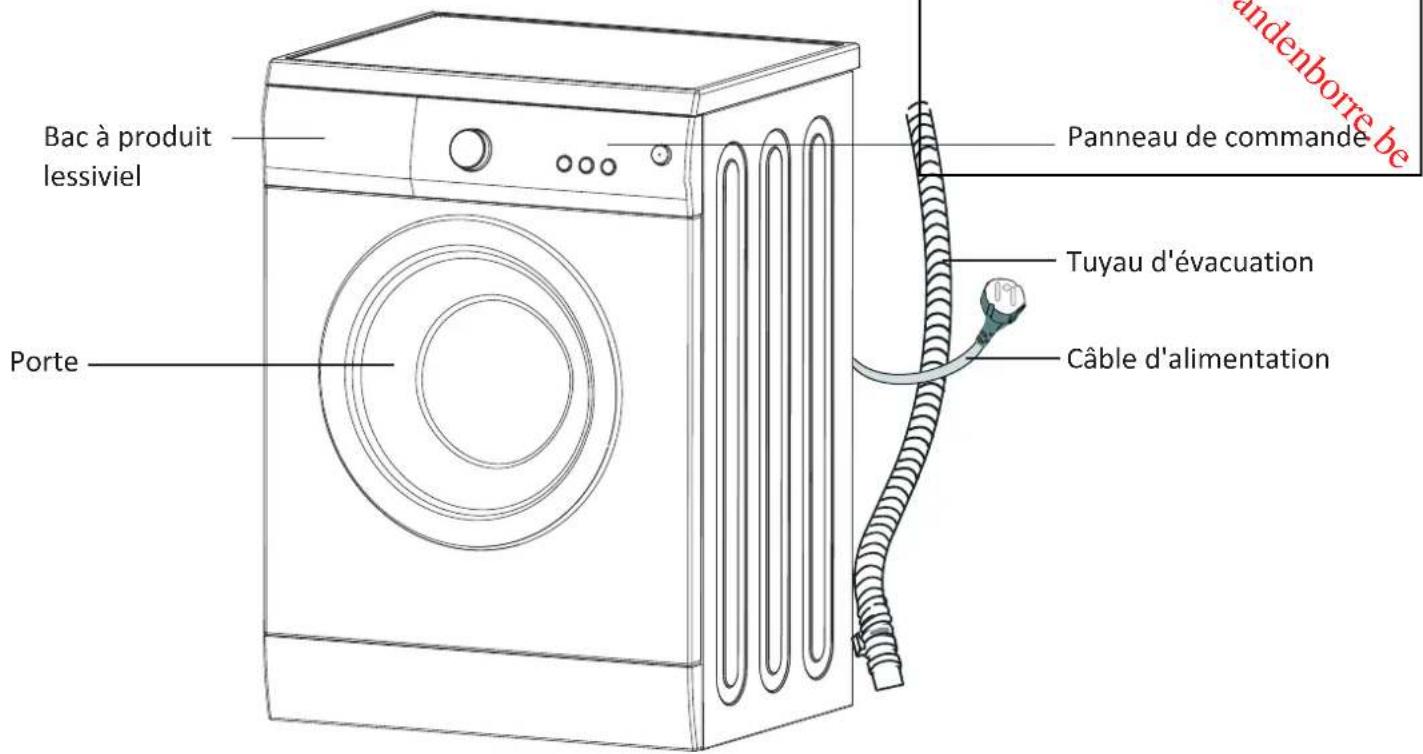

Bac à produit lessiviel Panneau de commande Porte Câble d'alimentation Tuyau d'évacuation Bac à produit lessiviel Bouchons de transport Tuyau d'arrivée d'eau

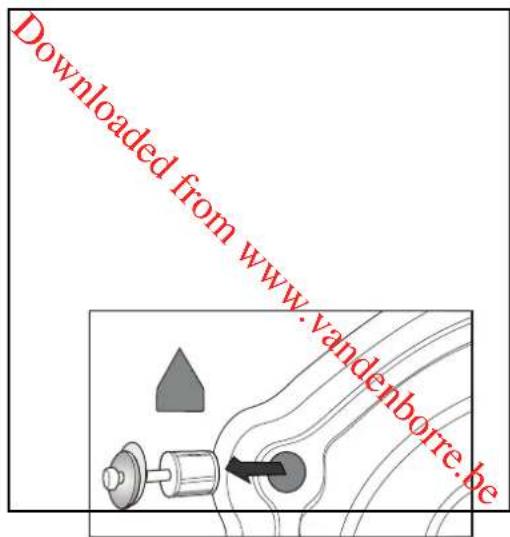

INSTALLATION Déballage Tous les boulons de transport situés derrière l'appareil et sur l'emballage doivent être enlevés avant usage. Gardez tous les matériaux d'emballage hors de portée des enfants. Gardez les boulons de transport : vous pourrez ainsi les réutiliser pour transporter à nouveau l'appareil en cas de besoin. Emplacement Installez l'appareil sur un sol plat et dur. Assurez-vous que la circulation de l'air est suffisante autour de l'appareil. L'appareil ne doit pas être installé sur une moquette. Mise à niveau Mettez l'appareil d'aplomb en augmentant ou en diminuant la longueur des pieds. Desserrez l'écrou de verrouillage à l'aide d'une clé (non fournie) et tournez le pied à la main jusqu'à ce qu'il touche par terre. Puis tenez le pied d'une main et, de l'autre main, serrez de nouveau l'écrou contre l'appareil avec une clé. Une machine parfaitement d'aplomb est plus stable, plus silencieuse et vibre moins. Arrivée d'eau Vissez un bout du tuyau d'arrivée d'eau à l'arrière de l'appareil. L'appareil doit être relié à un robinet d'eau froide. Reliez l'autre bout du tuyau à un robinet fileté 3/4". Évacuation de l'eau Pour l'évacuation de l'eau, utilisez l'une des méthodes suivantes: 1.Insérez fermement le tuyau dans la colonne d'évacuation.

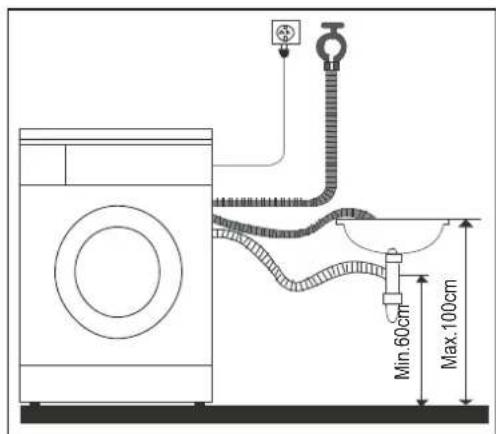

2. Insérez suffisamment profondément le tuyau dans le trou d'évacuation d'un évier. Min.60cmMax.100cm

RapideCoton intensif EssorageAuto nettoyageCotonSynthétiqueLaineDépart différé Temp. Départ/PauseMarche/ArrêtJeans

Bouton de programme Tournez ce bouton pour sélectionner le programme souhaité. 8 programmes sont disponibles. Une fois le programme choisi, le témoin lumineux correspondant s'allume. Départ différé Choisissez le délai de départ différé (3H, 6H, 9H ou 12H) en appuyant le nombre de fois nécessaire sur cette touche; le témoin correspondant s'allume. L'appareil démarrera une fois le délai écoulé. Bouton de température Appuyez de manière répétée sur ce bouton pour sélectionner la température de l'eau. Le témoin de température correspondant s'allume. Bouton démarrage/ pause Appuyez sur ce bouton pour lancer les programmes; le témoin s'allume. Appuyez de nouveau pour mettre sur pause; le témoin clignote. Bouton marche/arrêt Appuyez une fois sur ce bouton pour allumer l'appareil. Appuyez de nouveau pour l'éteindre. 6Downloaded from www.vandenborre.be

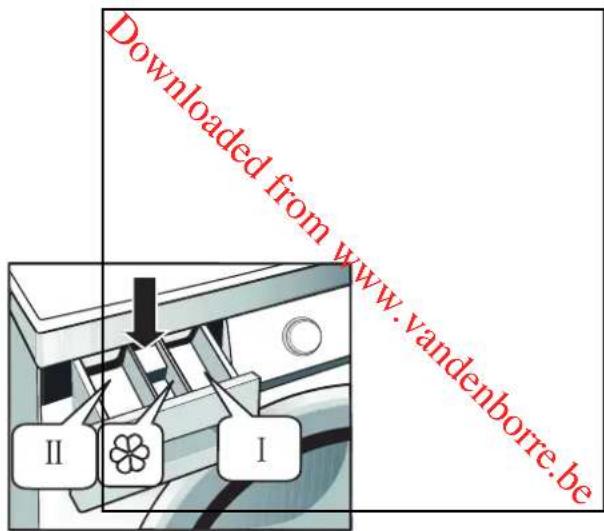

UTILISATION Premier lavage Avant de faire un premier lavage, faites d'abord tourner la machine à vide pendant un cycle entier. 1.Appuyez sur 2.Mettez un peu de lessive dans le compartiment II du tiroir 3.Ouvrez l'arrivée d'eau de l'appareil. 4.Sélectionnez 40°C en appuyant sur le nombre de fois nécessaire. -Le témoin de température correspondant s'allume. 5.Appuyez sur Compartiment I: Produit pour le prélavage. Compartiment II: Produit pour le lavage principal, adoucissant, agent de prétrempage, eau de Javel et produit antitaches. Compartiment : Additifs (ex: adoucissants ou produits susmentionnés) Mettre du produit dans l'appareil 1.Sortez le tiroir. 2.Mettez de la lessive dans le compartiment II. 3.Mettez la quantité souhaitée d'adoucisseur dans le compartiment . 4.Le cas échéant, mettez du produit de prélavage dans le compartiment I. ATTENTION : Les additifs et les produits concentrés doivent être dilués au préalable dans un peu d'eau, afin d'éviter tout risque de blocage du trop-plein. 7Downloaded from www.vandenborre.be

Lavage 1.Ouvrez la porte et mettez le linge dans le tambour. ÉVITEZ DE TROP REMPLIR L'APPAREIL: le linge ne serait pas lavé correctement. Référez-vous au tableau ci-dessous pour connaître la capacité correspondant au type de tissu à laver. Type de tissu Capacité de charge La charge maximale de linge à l'état sec: PFL 105 W-F, PFL 105 W-E PFL 126 W-F, PFL 126 W-E Coton Synthétique Laine 5kg 2,5kg 1,5kg 6 kg 3 kg 1,5 kg 2.Fermez la porte. 3.Mettez la lessive et, le cas échéant, l'adoucissant et le produit de prélavage, dans les compartiments correspondants. 4.Ouvrez l'arrivée d'eau et appuyez sur Retardateur : Vous avez la possibilité de lancer le programme 3h, 6h, 9h ou 12h plus tard. Sélectionnez un délai en appuyant sur le nombre de fois nécessaire. Le témoin lumineux correspondant à la durée sélectionnée s'allume. 5.Choisissez le programme en tournant le bouton de sélection. 6.Sélectionnez la température souhaitée en appuyant sur le nombre de fois nécessaire. 7.Appuyez sur ;l'appareil démarre. -Le témoin lumineux démarrage/pause s'allume. -Appuyez de nouveau sur pour mettre sur pause; veuillez noter que cette manipulation est impossible dans les 1-2 minutes précédant la fin du cycle de lavage. 8.Une fois le cycle terminé, le témoin de démarrage/pause clignote et l'appareil émet un signal sonore toutes les 30 secondes pendant 5 minutes. 9.Ouvrez la porte de l'appareil. 10.Sortez le linge. 8Downloaded from www.vandenborre.be

Compartiment I IITempérature par défaut/Température maximale (°C) 60/9040/6040/4040/90N/A / 4040/90 N/A 90 seulement Durée de fonctionnement par défaut (min) 5KG

Vitesse de rotation par défaut (t/m)5KG 6KG

- Optionnel - Oui - Non REMARQUE : La durée du lavage dépend de la quantité de linge et de la température de l'eau. Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard.Programme de lavage CotonSynthétiqueLaineJeansExpress Coton intensif Type de linge / Correspondance Draps, housses de couette, taies d'oreiller, robes, sous-vêtements etc.Chemises, manteaux, rideaux, dentelles ou autres mélanges.Lainages lavables en machine seulement.JeansLinge légèrement sale Vêtements de bébé ou de personnes souffrant d'allergies cutanées 9Downloaded from www.vandenborre.be

Température Type de linge 90°C 60°C 40°C, 20°C Eau froide Linge très sale, pur coton blanc, lin (ex: nappes de tables basses, nappes de cantines, serviettes, draps). Linge moyennement sale, lin coloré, coton et synthétiques déteignant légèrement (ex: chemises, pyjamas). Linge légèrement sale, pur lin blanc (ex: sous-vêtements) Linge normalement sale (laine, synthétiques) Changement de programme et de température en cours de route 1.Appuyez sur ; le témoin de démarrage/pause clignote. 2.Choisissez le nouveau programme en tournant le bouton. 3.Sélectionnez la température souhaitée en appuyant sur e nombre de fois nécessaire. 4.Appuyez sur pour lancer le lavage. Le témoin de démarrage/pause arrête de clignoter. Conseils pour le lavage Triez votre linge selon les critères suivants: -Type de symbole sur l'étiquette: Séparez le coton, les fibres mélangées, les synthétiques, la soie, les lainages et la soie artificielle. -Couleur: Séparez les blancs des couleurs. Les vêtements de couleurs neufs doivent être lavés séparément. -Taille: Le lavage sera plus efficace si les vêtements de différentes tailles sont mélangés. -Sensibilité: Les articles fragiles doivent être lavés séparément. Référez-vous aux étiquettes des vêtements respectifs ou reportez-vous au tableau ci-dessous.

Ne pas laver à la machineNe pas laverNe pas nettoyer à secNe pas tordreNe pas utiliser d'eau de JavelNe pas sécher en machineNe pas repasserRepasser avec un chiffonSécher après lavageSécher à l'ombre sur un fil

Symbole graphiqueIllustrationLaver à la mainLavage (en machine ou à la main)Nettoyage à secNettoyage à sec et à chaudEau de JavelSèche-lingeRepassageRepassage à la vapeurMoyenne température et température maximale (150°C)Sécher sur un filSymbole graphiqueIllustrationDownloaded from www.vandenborre.be

-Videz les poches de leur contenu (clés, pièces etc.) et enlevez tous les objets durs décoratifs (ex : broches). -Fermetures Refermez les fermetures éclairs, boutonnez les boutons et les crochets ; les ceintures et les rubans doivent être attachés. -Mettez les petits articles (chaussettes, ceintures etc.) dans un sac de lavage. -Si vous lavez un seul article grand et lourd (ex : serviette éponge, jean, veste ouatée etc.), l'excentricité risque de déséquilibrer fortement la machine et de déclencher l'alarme. Il est donc recommandé d'ajouter un ou deux articles supplémentaires afin que l'évacuation de l'eau puisse se faire normalement. -Les articles pour bébé (vêtements, serviettes de bain ou de table) doivent être lavés séparément. S'ils sont lavés en même temps que les vêtements des adultes, ils risquent d'être infectés. Rallongez le temps de rinçage afin d'assurer un rinçage complet ne laissant aucune trace de détergent. -Les articles très salissants (chaussettes blanches, cols de chemises, manches etc.) doivent de préférence être lavés à la main avant d'être mis à la machine, pour un meilleur résultat final. -Les vêtements très pelucheux doivent de préférence être lavés séparément. Autrement, les autres articles risquent d'être recouverts de poussières, peluches etc. Les vêtements noirs et blancs doivent également être de préférence lavés séparément.

-Ne lavez pas des articles imperméables (combinaisons de ski, serviettes hygiéniques, imperméables, parapluies, bâches, sacs de couchage, etc.). Les tissus qui ne s'imprègnent pas facilement (ex : vêtements et coussins imperméables) ne doivent de préférence pas être lavés en machine. Pendant le rinçage et l'évacuation, de fortes vibrations et des projections d'eau pourraient se produire et les articles risqueraient d'être endommagés. -Conseils concernant les détergents Le type de produit à utiliser est fonction du type de tissu (coton, synthétique, lainages, articles délicats), de la couleur, de la température, du degré et du type de saleté. Utilisez de préférence de la lessive à faible production de mousse. REMARQUE : Évitez de mettre plus de produit que nécessaire. Veuillez suivre les instructions figurant sur les paquets de détergents. -Respectez les indications du fabricant du détergent concernant le poids du linge, le degré de saleté et la dureté de l'eau dans votre région. Si vous ne connaissez pas le degré de dureté de votre eau, demandez aux autorités compétentes. REMARQUE : La lessive et les additifs doivent être gardés dans un endroit sec, sûr et hors de portée des enfants.Downloaded from www.vandenborre.be

Assurez-vous que l'appareil est débranché. Nettoyage de l'extérieur Nettoyez l'appareil avec un chiffon mou imbibé de savon liquide.N'utilisez pas de produits chimiques organiques ou de solvants corrosifs. Nettoyage du tambour Les traces de rouille laissées dans le tambour par les objets métalliques doivent être enlevées immédiatement ; utilisez un détergent sans chlore pour cela. N'utilisez en aucun cas de la paille de fer. Réparation d'une machine à laver gelée Si votre machine à laver est congelée en raison de températures négatives , par exemple si votre appareil est situé dans une pièce ou la température est inférieure à 0°C :1.Débranchez la machine.2.Versez de l'eau chaude sur le robinet de manière à pouvoir démonter le tuyau.3.Démontez le tuyau et laissez-le tremper dans l'eau chaude.4.Versez de l'eau chaude dans le tambour et laissez agir pendant 10 minutes. 5.Reconnectez le tuyau d'arrivée d'eau au robinet et vérifiez si l'arrivée d'eau et l'évacuation fonctionnent de nouveau normalement. REMARQUE : Une fois le problème résolu, faites attention à toujours faire fonctionner la machine dans une pièce dont la température ambiante est supérieure à 0°C.Downloaded from www.vandenborre.be

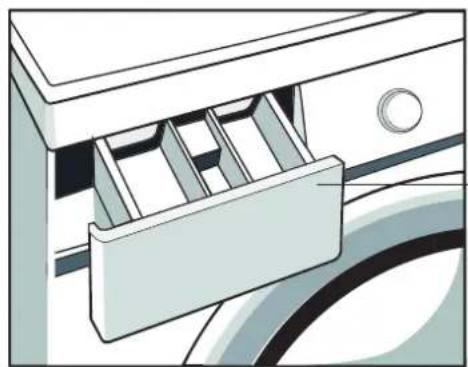

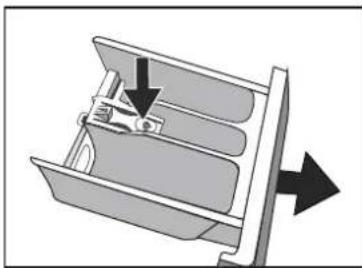

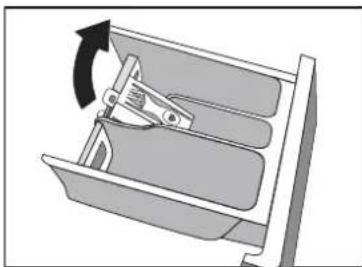

Nettoyage du tiroir et de son logement 1.Appuyez sur la manette de déverrouillage située dans le tiroir, puis sortez-le. 2.Ôtez le couvercle du compartiment. 3.Nettoyez les différentes pièces sous le robinet, ainsi que le trou d'emplacement du tiroir. 4.Refermez le couvercle en appuyant fort. 5.Remettez le tiroir en place. Nettoyage du tuyau et du filtre d'arrivée d'eau Le filtre d'arrivée d'eau doit être nettoyé régulièrement afin d'éviter que l'arrivée d'eau ne puisse être obstruée par des saletés.Downloaded from www.vandenborre.be

Nettoyage de la pompe d'évacuation Videz l'eau restant dans la machine, puis nettoyez la pompe d'évacuation.La pompe d'évacuation doit faire l'objet d'un examen et d'un nettoyage régulier. N'essayez en aucun cas d'ôter le couvercle de la pompe au cours d'un lavage. Après avoir remis le couvercle en place, assurez-vous qu'il est bien étanche afin d'éviter tout risque de fuites. DÉPANNAGE Problèmes Cause possible Solutions possibles La machine à laver ne démarre pas. La porte est mal fermée. Fermez bien la porte.

L'appareil est mal branché.

Vérifiez le branchement sur la prise.

Coupure de courant Vérifiez l'alimentation.

L’appareil n’est pas allumé. Allumez l’appareil.

La porte ne s'ouvre pas. Le dispositif de sécurité est activé. Débranchez l'appareil. Il reste du produit dans le tiroir après la fin du programme. Le produit utilisé n’était pas un produit à faible production de mousse. Assurez-vous que le produit utilisé est adéquat. Vous avez utilisé trop de produit. Réduisez la quantité de produit dans le tiroir. La machine vibre ou fait trop de bruit. Les boulons de transport n’ont pas tous été enlevés. Enlevez tous les boulons de transport. La machine n’est pas d’aplomb ou repose sur une surface irrégulière. La machine doit être d’aplomb et reposer sur une surface plane. La quantité de linge dépasse les 5Kg (pour PFL105) ou 6Kg (pour PFL126). Mettez moins de linge dans le tambour. La machine n’essore pas et/ou l’évacuation ne marche pas. Le tuyau d’évacuation est bouché. Débouchez le tuyau d’évacuation. Le filtre est verrouillé. Débloquez le filtre. Le bout du tuyau d’évacuation est situé à plus d’1 m au-dessus du sol. Le bout du tuyau doit être situé à moins d’1 m au-dessus du sol. Linge en déséquilibre Ajoutez du linge ou refaites un autre essorage.Downloaded from www.vandenborre.be

Messages d'erreur État du témoin lumineux 90°C 60 °C 40°C 20°C Cause Solution Éteint Éteint Éteint ClignotantÉteint Éteint Éteint ClignotantÉteint Éteint Clignotant ClignotantPorte mal fermée.Dysfonctionnement de l'arrivée d'eauDysfonctionnement de l'évacuationFermez bien la porte.Assurez-vous que le robinet est ouvert.Vérifiez la pression de l'eau. Nettoyez le filtre d'arrivée d'eau. Le tuyau d'évacuation est peut-être plié ou bouché. Vérifiez l'installation du tuyau d'évacuation. Nettoyez la pompe d'évacuation. Si le problème persiste, faites appel à un réparateur professionnel.

La fiche technique ci-dessous est celle d'une machine à laver domestique conforme à la directive européenne 1015/2010. Fabricant Type/descriptionCapacité Vitesse de rotationClasse d'efficacité énergétique Consommation

Consommation à l’arrêtConsommation en mode veilleConsommation d’eau annuelle Classe d’efficacité d’essorage Cycle de lavage standard Consommation d'électricité pour un cycle standard à 60° à charge pleine Consommation d'électricité pour un cycle standard à 60° à charge partielle Consommation d'électricité pour un cycle standard à 40° partielle Durée du programme standard à 60° à charge pleineDurée du programme standard à 60° à charge partielleDurée du programme standard à 40° à charge partielleNiveau sonoreNiveau sonore (essorage)ConstructionHauteur Largeur Profondeur Consommation électriqueTension/fréquence nominalesPression d’eau Proline

d'énergie annuelle 169 kWh 196 kWh

❶ A (efficacité maximale) à D (efficacité minimale) ❷Consommation d'énergie de 196 kWh par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle, et sur la base de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. ❸Consommation d'eau de 9900 L par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil. ❹ Classe d'efficacité d'essorage B sur une échelle allant de G (moins efficace) à A (plus efficace) ❺Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard. Ces programmes conviennent pour le lavage de linge en coton normalement sale ; ils ne sont cependant pas les programmes les plus efficaces, en termes de consommation combinée d'eau et d'électricité, pour laver ce type de coton. La température effective de l'eau peut être différente de celle indiquée pour le cycle en question.

❶A (efficacité maximale) à D (efficacité minimale) ❷Consommation d'énergie de 169 kWh kWh par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle, et sur la base de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. ❸Consommation d'eau de 9500 L par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil. ❹Classe d'efficacité d'essorage C sur une échelle allant de G (moins efficace) à A (plus efficace) ❺Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard. Ces programmes conviennent pour le lavage de linge en coton normalement sale ; ils ne sont cependant pas les programmes les plus efficaces, en termes de consommation combinée d'eau et d'électricité, pour laver ce type de coton. La température effective de l'eau peut être différente de celle indiquée pour le cycle en question. En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gêne occasionnée. Kesa Electricals © UK: EC1N 6TE 12/ 12/ 2012
