RAR621 - Thermomètre électronique OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réveil et thermomètre sans fil
Marque	Oregon Scientific
Modèle	RAR621
Dimensions de l'appareil principal	103 x 48 x 75 mm (L x l x H)
Poids de l'appareil principal	82 g (sans piles)
Dimensions de la sonde sans fil	91 x 61 x 20 mm (L x l x H)
Poids de la sonde sans fil	63 g (sans piles)
Alimentation	2 piles AAA 1,5 V pour l'appareil principal et 2 piles AAA 1,5 V pour la sonde
Plage de température intérieure	-5 °C à 50 °C
Plage de température extérieure	-20 °C à 60 °C
Distance de transmission	30 mètres (sans obstacle)
Fonctions principales	Horloge avec alarme, température intérieure/extérieure, enregistrement min/max, 3 canaux, balayage automatique
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide et un produit nettoyant doux sans alcool
Sécurité	Ne pas immerger, ne pas soumettre à des chocs, utiliser uniquement des piles alcalines, retirer les piles en cas de non-utilisation prolongée
Pièces détachées et réparabilité	Sondes supplémentaires vendues séparément (modèle THN122N)

FOIRE AUX QUESTIONS - RAR621 OREGON SCIENTIFIC

Comment installer les piles pour la première utilisation ?

Insérez d'abord les piles de la sonde sans fil (2 piles AAA) en respectant la polarité, puis insérez les piles de l'appareil principal (2 piles AAA). Appuyez sur RESET après avoir remplacé les piles.

Comment régler l'heure et le calendrier ?

Appuyez sur MODE sans relâcher pendant 2 secondes pour entrer en mode réglage. Utilisez les touches ▲ ou ▼ pour modifier les valeurs (heure, date, langue, etc.) et appuyez sur MODE pour confirmer chaque étape.

Comment choisir un canal pour la sonde ?

Ouvrez le compartiment des piles de la sonde et réglez le sélecteur de canal sur 1, 2 ou 3. Pour l'appareil principal, appuyez sur CHANNEL pour alterner entre les canaux. Pour un balayage automatique, maintenez CHANNEL enfoncé 2 secondes.

Que faire si la température extérieure n'affiche rien ou « --- » ?

Cela signifie que l'appareil principal ne détecte pas la sonde. Vérifiez les piles de la sonde, la distance (max 30 m sans obstacle) et effectuez une recherche manuelle en maintenant MEM et CHANNEL enfoncés pendant 2 secondes.

Comment activer ou désactiver l'alarme ?

Appuyez sur ALARM pour afficher les réglages. Pour activer l'alarme, maintenez ALARM enfoncé 2 secondes pour entrer en mode réglage, puis utilisez ▲ ou ▼ pour choisir l'alarme « S » (un jour) ou « W » (jours de la semaine). Appuyez sur ALARM pour confirmer.

Comment afficher les températures minimales et maximales ?

Le bouton MEM se trouve dans le compartiment des piles de l'appareil principal. Appuyez sur MEM pour alterner entre les valeurs actuelles, maximales (MAX) et minimales (MIN). Pour effacer les enregistrements, maintenez MEM enfoncé 2 secondes.

Pourquoi l'affichage de la date est-il étrange ?

Cela peut être dû au réglage de la langue. Vérifiez que la langue est correctement réglée (français, anglais, allemand, italien ou espagnol) dans le mode réglage de l'horloge.

Comment effectuer une réinitialisation du système ?

Le bouton RESET se trouve dans le compartiment des piles de l'appareil principal. Utilisez un objet pointu pour appuyer sur RESET après avoir changé les piles ou en cas de dysfonctionnement.

Quels types de piles utiliser ?

Utilisez des piles alcalines de type AAA 1,5 V. N'utilisez pas de piles rechargeables. Ne mélangez pas des piles neuves et usagées.

Que faire en cas d'interférences radio ?

Les dispositifs comme les sonnettes ou les portes de garage peuvent causer des interférences temporaires. C'est normal. La réception reprendra lorsque l'interférence cessera. Si le problème persiste, éloignez l'appareil de ces sources.

MODE D'EMPLOI RAR621 OREGON SCIENTIFIC

Réveil et Thermomètre Sans Fil

Modèle : RAR621

Manuel d'utilisation

E

TABLE DES MATIERES

Table des Matieres 1

Introduction 2

Vue d'ensemble du Produkt 3

Face Avant 3

Face Arriere 4

Affichage LCD 5

Sonde Sans Fil (THN122N) 6

Mise en Marche 7

Piles 7

Modifier les Reglages 7

Fixation Murale ou Sur Pied 8

Sonde Sans Fil (THN122N) 8

Mise en Service de la Sonde 8

Transmission des Données 9

Recherche de la Sonde 10

Horloge 10

Régler l'horloge 10

Sélecteur du Mode d'affichage de l'horloge 10

Alarme 11

Afficher les Reglages de l'alarme 11

Régler l'alarme 11

Activier I'alarme 11

Arrer l'alarme 12

Température 12

Selectionner un Numéro de Canal 12

Enregistements Minimum / Maximum 12

Réinitialisation du Systeme 12

Sécurité et Entretien 13

Avertissements 13

Résolution des Problèmes 13

Spécifications 14

Dimensions de I'appareil Principal 14

Dimensions de la Sonde Sans Fil 14

Température. 14

Sonde Sans Fil (THN122N) 14

Horloge 14

Alimentation 14

A Propos d'Oregon Scientific 15

Déclaration de Conformité CE 16

1

#

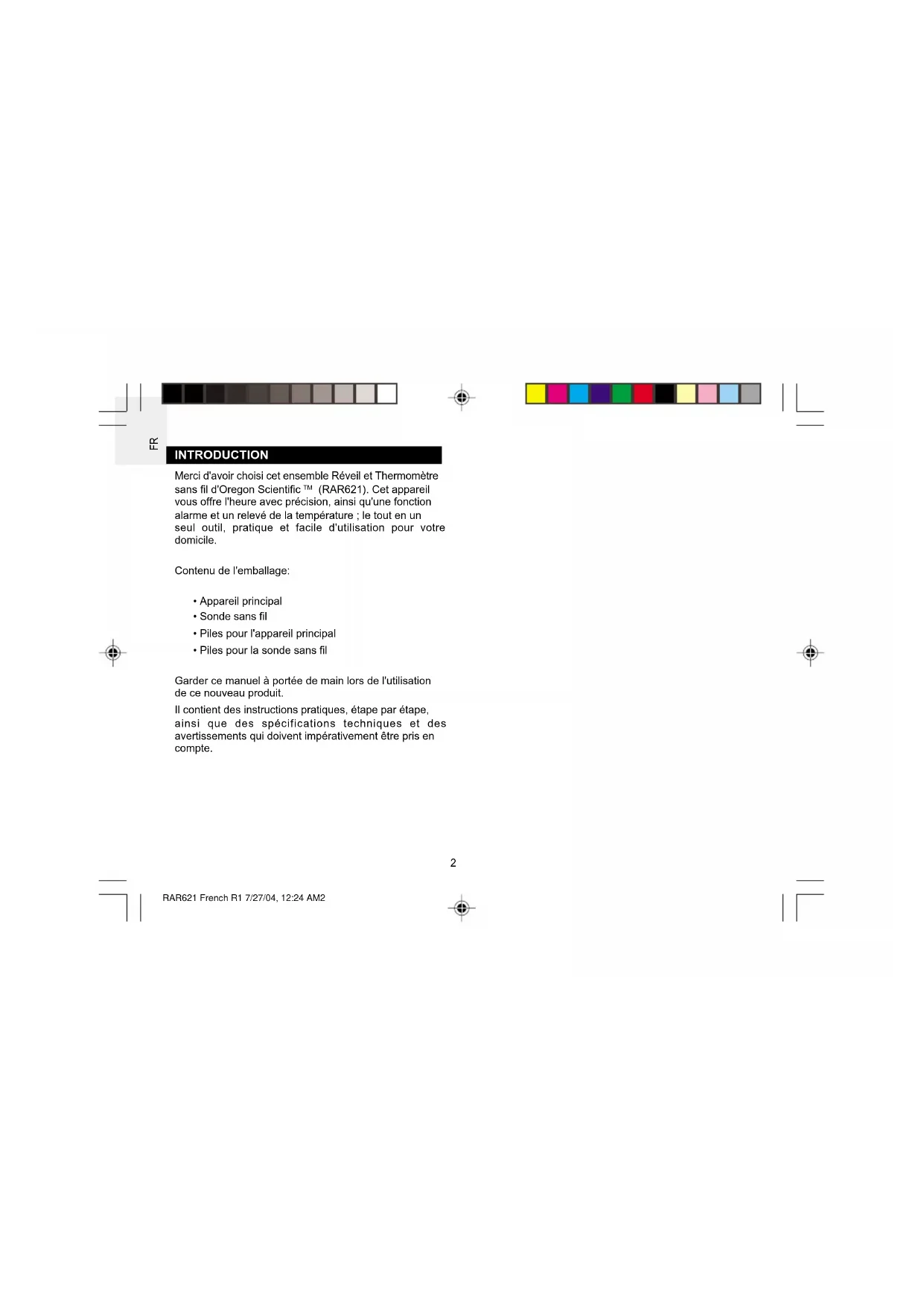

INTRODUCTION

Merci d'avoir choisi cet ensemble Réveil et Thermomètre sans fil d'Oregon ScientificTM (RAR621). Cet apparéil vous offre l'heure avec précision, ainsi qu'une fonction alarmé et un relevé de la température; le tout en un seul outil, pratique et facile d'utilisation pour votre domicile.

Contenu de l'emballage:

Appareil principal
- Sonde sans fil
- Piles pour l'appareil principal
- Piles pour la sonde sans fil

Garder ce manuel à portée de main lors de l'utilisation de ce nouveau produit.

Il contient des instructions pratiques, étape par étape, ainsi que des specifications techniques et des averissements qui doivent imperativement être pris en compte.

2

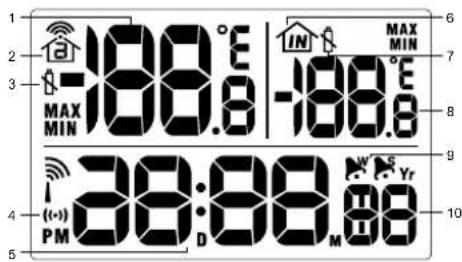

1. Relevé de température extérieure
   2.3 canaux : indique 1, 2 ou 3
2. Indicateur de piles, pour la sonde sans fil
3. Indicateur d'affichage de l'alarme
4. Heure / calendrier
5. Indicateur de température interieure
6. Indicateur de piles, pour l'appareil principal
7. Relevé de température interieure
8. Alarme unique « S » ou alarme jours de laSEMaine « W »
9. Secondes / jours de la semaine

5

MISE EN MARCHE

PILES

Les piles sont fournies avec le produit:

Appareil principal x 2 piles UM-4 (AAA) 1,5 V

Appareil sans fil x 2 piles UM-4 (AAA) 1,5 V

REMARQUE Il est recommandé d'utiliser des piles alcalines avec ce produit pour des performances optimes.

Insérer les piles avant la première utilisation, en respectant la polarité (+ et -) indiquée dans le compartment de piles. Pour un résultat optimal, installer les piles de la sonde sans fil avant d'installer celles de l'appareil principal. Appuyer sur RESET après avoir replacé les piles.

apparait lorsque les piles sont faibles.

Installation des piles :

Ne pas utiliser de pile rechargeable. REMARQUE

APPAREIL EMPLACEMENT DE

Principal Zone d'affichage de la températe intérieure

Sans fil Zone d'affichage de la températe extérieure

Pour modifier les réglages de l'heure, du calendrier et la langue:

1. Appuyer sur MODE sans relacher pendant 2 secondes pour entrer dans le mode de réglage.
2. Appuyer sur ou pour modifier les réglages. (Pour atteindre plus rapidement le réglage souhaite, appuyer sur ou sans relacher.).
3. Appuyer sur MODE pour confirmier

E

FIXATION MURALE OU POSITION SUR PIED

Utiliser le support, situé à l'arrière de l'appareil principal / de la sonde sans fil ou fixer l'appareil sur un mur à l'aide d'un clou.

Installation du pied de l'appareil principal:

Utilisation de la fixation murale de l'appareil principal:

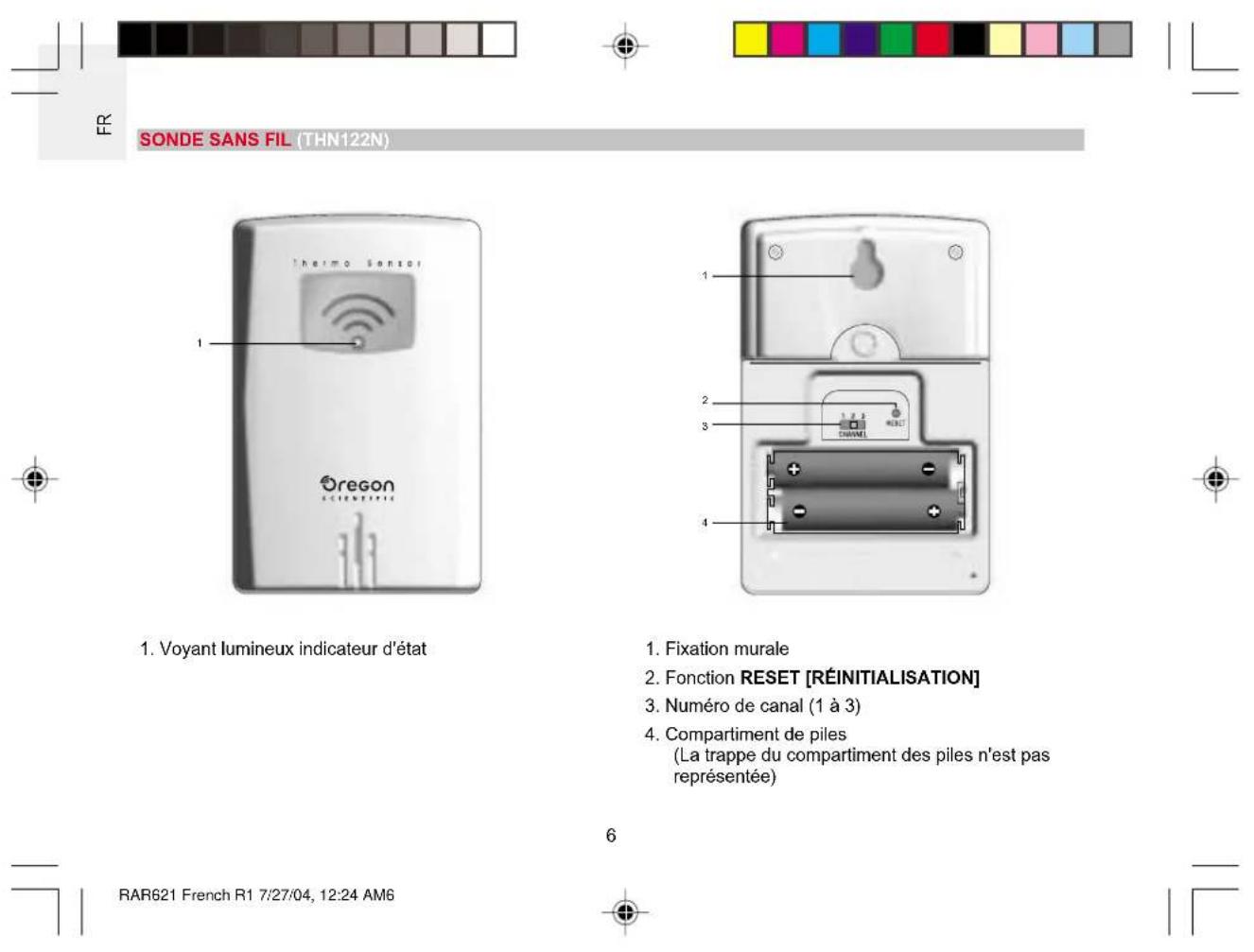

SONDE SANS FIL (THN122N)

Ce produit est équipé d'une sonde Thermomètre THN122N qui effecte des relevés de température. Ces données peuvent être relevantes à partir de 3 sondes différentes, au maximum. Les sondes supplémentaires sont vendues séparément.

MISE EN SERVICE DE LA SONDE

1. Ouvrir le compartment de piles de la sonde à l'aide d'un petit tournevis cruciforme.
2. Insérer les piles, en respectant la polarité (+ et -) indiquée dans le compartment de piles.

SELECTIONEUR	OPTION
Canal Canal	1 à 3. Sélectionner un canal différent pour chaque sonde utilisée (dans le cas où plusieurs sondes sont utilisées).

1. Régler le canal. Le sélecteur se trouve dans le compartment de piles.
2. Placer la sonde à proximé de l'appareil principal. Appuyer sur RESET, sur la sonde. Puis, appuyer sans relâcher sur MEM et CHANNEL, sur l'appareil principal, afin d'initialiser le signal transmis entre la sonde et l'appareil principal. L'icône de réception, sur l'appareil principal, clignote pendant environ 3 minutes lorsqu'il recherche la sonde. (Se reporter à la section relative à la Transmission des données de la sonde pour plus d'informations.)

E

ICÔNE DESCRIPTION
--- s'affiche dans la zone d'affichage de la temp. extérieure	Impossible de détecter la sonde sélectionné. Rechercher la sonde ou vérifier les piles.

RECHERCHE DE LA SONDE

Pour rechercher une sonde, appuyer sur MEM et CHANNEL sans relachér pendant 2 secondes.

REMARQUE SiILA ne permepat pas de détecter la
sonde,verifier les piles,la presence d'obstacles et
l'emplacement de I'appareil distant.

REMARQUE Les signaux émis par certains dispositifs menagers tels que des sonnettes, des portes de garage électroniques ou bien par des systèmes de sécurité, peuvent produit un échécutoaire de la réception. Ceci est normal et n' affecte pas le fonctionnement général de l'appareil. La réception reprend des que les interférences cèssent.

HORLOGE

Ce produit dispose de deux types d'affichage: Un affichage horsaire, avec le jour de la période en allemand, anglais, français, italien ou espagnol et un affichage calendaire avec le mois et la date.

SLER L'HorLOGE

1. Appuyer sur MODE sans relacher pendant 2 secondes. La zone d'affichage de l'horloge se met a clignoter.

1. Sélectionner le décalage horsaire (-9 à +9), le format d'affchage de l'heure (12 ou 24 heures), les heures, les minutes, l'année, le mois, le jour et la langue. Appuyer sur ou pour modifier un réglage. Appuyer sur MODE pour confirmer.

REMARQUE Les options de langue sont (D) allemand, (E) anglais, (F) français, (I) italien et (S) espagnol.

SELECTEUR DU MODE D'AFFICHAGE DE L'HorLOGE

Appuyer sur MODE pour altermier entre l'affichage de l'horloge, le calendrier et le décalage horaire, les secondes ou les jours de la semaine.

E

ARRÉTER L'ALARME

Pour arreter la sonnerie de l'alarme, appuyer sur

TEMPERATURE

Ce produit peut afficher les températures maximum, minimum et actuelles relevantes par les sondes sans fil et l'appareil principal (à l'intérieur).

Les données extérieures sont relevantes et affichees toutes les 78 secondes. Les données interieures sont relevantes et affichees toutes les 10 secondes.

SELECTIONNER UN NUMERO DE CANAL

Appuyer sur CHANNEL pour altermer entre les sondes 1 à 3.

L'icone indique la sonde selectionnée.

l'once d'onde cinétique	IN
Affichage concerné	Affichage Intérieur	Affichage distant Canal 1	Affichage distant Canal 2	Affichage distant Canal 3

Pour activer le balayage automatique des sondes, appuyer sur CHANNEL sans relacher pendant 2 secondes. Les données de chaque sonde sont affichées pendant 3 secondes. Pour sortir de cette fonction de balayage automatique, appuyer sur CHANNEL ou MEM.

REMARQUE Pour obtenir davantage d'informations concernant la sonde, voir la section « Sonde sans fil THN122N »

ENREGISTREMENTS MINIMUM/MAXIMUM

Le bouton MEM se trouve dans le compartment de piles de l'appareil principal. Appuyer sur MEM pour alterner entre les enregistements actuels, maximum (MAX) et minimum (MIN). Pour effacer les enregistements, appuyer sur MEM sans relacher pendant 2 secondes. Un bip sonore confirme que la memoire vient d'être effacée.

Réinitialisation DU SYSTÉME

Le bouton RESET se trouve dans le compartment des piles de l'appareil principal. Appuyer sur RESET lors du remplacement des piles et lorsque l'appareil fonctionne anormalement (par exemple, s'il est impossible d'étabir une connexion de fréquences radio avec la sonde sans fil ou l'horloge).

Nettoyer ce produit avec un chiffon légèrement humide et un produit nettoyant doux et sans alcool. Ne pas laisser tomber le produit et ne pas le placer où il y a beaucoup de passage.

• Ne pas rayer l'affichage LCD.

REMARQUE Les specifications techniques de ce produit ainsi que le contenu de ce mode d'emploi sont susceptibles de modification sans préavis. Les représentations ne sont pas à la taille réelle.

AVERTISSEMENTS

Ce produit est donc pour offrir des années de service s'il est manipulé correctement. Oregon Scientific décline toute responsabilité en cas d'utilisation de cet apparéil non conforme aux instructions d'utilisation spécifiées dans ce manuel et en cas de modification ou de réparation non autorisée. Respecter les indications suivantes:

• Ne pas immerger l'appareil dans l'eau. Ceci peut provoquer un chic électrique et endommager le produit.
• Ne pas soumettre l'appareil à des forces extrêmes, des chocs puissants ou à des variations intenses d'humidité.
• Ne pas manipuler les composants internes.
• Ne pas mélanger des piles neuves avec des piles usagées ou des piles de différents types.
• Ne pas utiliser de pile rechargeable avec ce produit.
• Retirer les piles si le produit est range pour une longue durée.

RÉSOLUTION DES PROBLEMES

PROBÉME	SYMPTÔME	SOLUTION
Calendrier D	Date / mois étranges	Modifier la langue
Temp. Sonde sans fil	Indique « LLL » ou « HHH »	La température dépasse les gâmes de variation autorisée
	Impossible de détecter la sonde sans fil	Vérifier les piles
		Vérifier l'emplacement

E

PROBLÈME	SYMPTÔME SOL	LPTION
	Impossible de modifier le canal Les données ne correspondant pas sur l'appareil principal	Vérifier les sondes. Une seule sonde fonctionne
		Lancer une recherche de sonde manuelle

SPECIFICATIONS

DIMENSIONS DE L'APPAREIL PRINCIPAL
L	x
	(4,06 x 1,89 x 2,96 pouces)

Poids 82 g (2,9 onces) sans pile

DIMENSIONS DE LA SONDE SANS FIL

L	x	l
		(3,6 x 2,4 x 0,79 pouces)
Poids 63 grammes (2,22 onces)
	sans pile

TEMPERATURE

Unité °C
Plaque de mesure à l'intérieur	-5 °C à 50 °C

14

RAR621 French R1

14

7/27/04, 12:24 AM

Plage de mesure

à l'extérieur

Precislon 0,1^

-20°C à 60°C

SONDE (THN122N)

Distance de transmission 30 mètres (98 pieds) sans obstacle

Transmission Toutes les 78 secondes
Nombre de canal 1 à 3

HORLOGE

Affichage de l'horloge

Format de l'heure

X Decalage horeaire

Calendrier

HH:MM:SS
12 h AM / PM ou 24 h
+7-9heures

Alarme Jours de la semaine et Henique; crescendo 92 2 minutes

ALIMENTATION

Piles de l'appareil principal 2 x UM-4 AAA 1,5 V

Piles de la sonde 2xUM-4 AAA 1,5V

X

X

REMARQUE II est recommandé d'utiliser des piles alcalines avec ce produit pour des performances optimes.

E

A PROPOS D'OREGON SCIENTIFIC

En consultant notre site internet (www.oregonscientif.fr), vous pourrez obtenir des informations sur les produits Oregon Scientific: photo numérique; lecteurs MP3; produits etieux electroniques educatifs;rèveils;sport et bien-être;stations météo; téléphonie.Le site indique également comment joindre notre service après-vente.

Nous espérons que vous trouvrez toutes les informations dont vous avez besoin sur notre site, néanmoins, si vous souhaitez contacter le service client Oregon Scientific directement, allez sur le site www2.oregonscientific.com/service/support ou appelez le 949-608-2848 aux US.

Pour des demandes internationales, rendez vous sur le site: www2.oregon scientific.com/about/international/default.asp.

15

RAR621 French R1 7/27/04, 12:24 AM15

#

DECLARATION DE CONFORMITE EUROPÉENNE

Cet instrument est muni du module transmetteur. Il est conforme aux conditions requises par l'article 3 des Directives R&TTE 1999/5/EC si il est utilisé à bon escent et si la ou les norme(s) suivante(s) sont respectée(s):

Sécurité des appareils à technologie d'information

(Article 3.1.a de la Directive R&TTE)

norme(s) appliquee(s) EN 60950:2000

Compatibilité electromagnétique

(Article 3.1.b de la Directive R&TTE)

norme(s) appliquee(s)

ETSI EN 301 489-1-3 (Ver.1.4.1) : 2002-08

Utilisation efficace du spectre des fréquences radio

(Article 3.2 de la Directive R&TTE Directive)

norme(s) appliquee(s)

ETSI EN 300 220-3 (Ver1.1.1) : 2000-09

Sous environnement subissant des decharges electrostatiques, cet echantillon peut rencontres des difficultes de fonctionnement et nécessiter d'être reinitialise par l'utilitaire.

Information supplémentaire:

Par suivant ce produit est conforme à la Directive Basse tension 73/23/EC, à la Directive EMC 89/336/EC et à la Directive R&TTE 1999/5/EC (annexe II) et porte la mention CE correspondante.

Carmelo Cubito

Tous les pays de l'UE, Suisse CH

et Norvege N
