MODE D'EMPLOI RMR132 OREGON SCIENTIFIC

Thermométre Multi-canaux, INT-EXT, avec Sonde sans fil et Pendule Radio-Pioée

MODEL: RMR132 LIVRET DE L'UTILISATEUR

INTRODUCTION

Nous vous félicitions désoir fait l'acquisition de ce Thermomètre Multi-canaux INT-EXT RMR132 avec sonde sans fil et pendule calendrier radio-piloée.

Liensemble comprend un apparéil principal, qui est le bloc thermomètre et pendule calendrier et un apparéil à distance, la sonde thermique.

L'appareil principal affiche en grand la temperature interieure, la pendule calendrier et les temperatures relevantes et transmises par l'appareil à distance. L'appareil principal peut supporter jusqu'à trois apparèils à distance.

L'appareil principal peut garder la trace des températures maximum et minimum dans différents sites. Aucune pose de c,ble n'est requisite. Comme le RMR132 fonctionne sur 433MHz, il peut Itrc utiliser aux Etats-Unis et dans la plupart des pays d'Europe Continentale.

La pendule calendrier est radio-piloée. Elle synchronise automatiquement l'houre actuelle et la date quand elle se trouve dans un rayon de 1500km environ des signaux radio générés depuis Francfort, Allemagne (DCF77).

Vous pouvez aussi régler la pendule calendrier manuellement quand elle se trouve hors de la portée de l'émetteur. Les autres caractéristiques incluent un affichage en quatre langues, une double alarme crescendo à quatre Étapes et des modes d'affichage interchangeables.

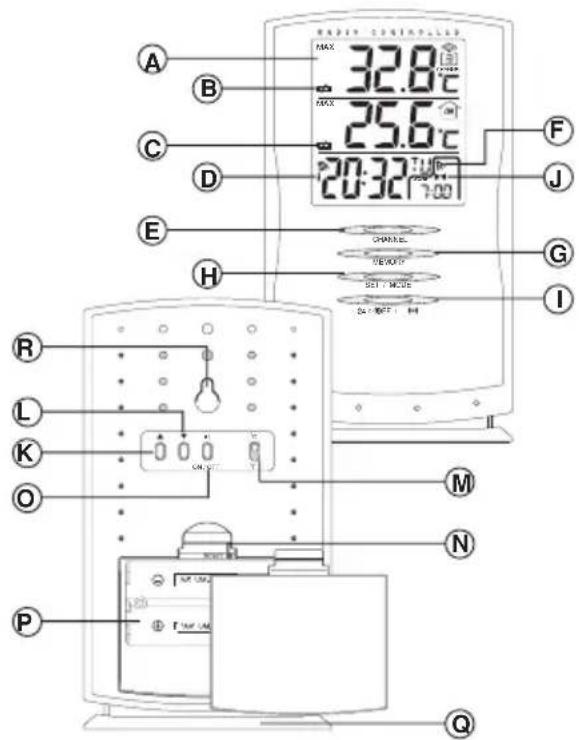

CHARACTERISTIQUES PRINCIPALES: APPAREIL PRINCIPAL

A.AFFICHAGE TROIS LIGNES

Facilité la lecture des prévisions météo, températures distance et interécure et pendule calendrier.

B. [ ] INDICATEUR DE PILE FAIBLE (CAPEUR À DISTANCE)

Se déclenché quand la puissance de la pile du capteur à distance est faible.

C. [ ] INDICATEUR DE PILE FAIBLE

Se déclenché quand la puissance de la pile est faible.

D. SIGNAL DE RECEPTION RADIO [ ]

Indique I'etat de la reception radio.

E.COMMANDE [CHANNEL]

Selectionne le capteur

F.[P]/[PICONE D'ALARME

Apparait quand l'alarme est activée.

G.COMMANDE [MEMORY]

Affichage de la température maximum/minimum

H. COMMANDDE MODE/REGLAGE [SET/MODE]

Pour passer d'un mode d'affichage à l'autre et confirmer l'entrée tout en réglant les valeurs à afficher.

I.COMMANDE [24hr OFF/((.))]

Affiche et regle I'heure d'alarme

J. [(1)]/[(2)] ICONE D'ALARME

Apparait quand 1'heure d'alarme est affichee

K.COMMANDE HAUT[▲]

Pour augmenter la valeur d'un réglage.

L.COMMANDEBAS[▼]

Pour diminuér la valeur d'un réglage.

M. INTERRUPEUR COULISSANT ^ C / ^

Pour selectionner les degrés centigrades (^) ou Farhenheit (^) .

N. COMMANDE DE REENCLENCHEMENT [RESET]

Renvoie tous les réglages aux valeurs usine.

O. COMMANDE DE MISE SOUS/HORS TENSION DE L'ALARME [AL ON/OFF]

Active ou désarmé l'alarme.

P. LOGEMENTS DES PILES

Fonctionne avec deux piles alcaline UM-3 ou "AA" de 1.5V.

Q.PIED REPLIABLE

Pour poser l'appareil principal sur une surface plane.

R. COUVERCLE DU DOS

Plaque arrête de l'appareil principal.

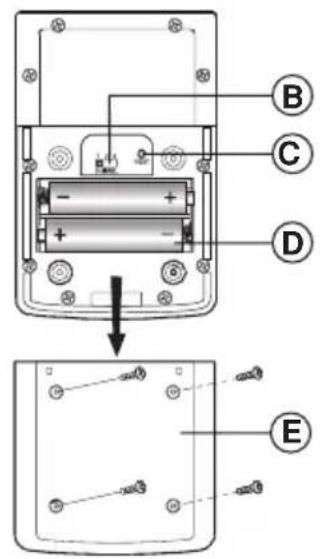

CHARACTERISTIQUES PRINCIPALES: SONDE

A. TEMOIN LED

Clignote lorsque la sonde transmet des indications

B.COMMUTATEUR DE CANAUX

Désigné le canal utilisé par la sonde: 1, 2 ou 3.

Remet tous les éléments programmés aux valeurs par défaut.

D. COMPARTIMENT A PILES

Accepte deux piles de type AAA

E. COUVERCLE DU COMPARTIMENT A PILES

F. SUPPORT MURAL

Sert a fixer la sonde au mur

G.SOCLE AMOVIBLE

Permet de poser la sonde sur une surface horizontale

AVAINT DE COMMENCER

Afin d'assurer un fonctionnement optimal,

1. Désignez un canal spécifique à chaque la sonde.
2. Installez les piles de l'unité déportée avant celles de l'unité principale.
3. Placez l'unité déportede plus pres possible de l'unité principale, puis effectuez une remise a zvro après (voir installedes piles). Cecipermettra une(Meilleure synchronisation entre I'émission et la réception des signaux.
4. Positionnez la sonde et l'unité principale à l'intérieur du rayon de communication, une distance d'environ 20 à 30 metres en conditions normales.

F

Notez toute fois que le rayon de communication est fortement influencé par les matériaux de construction et par l'emplacement de l'unité principale et de la sonde. Essayez plusieurs installations afin d'obtenir le meilleur rÉsultat.

Bien que les sondes soient résistantes aux intempérières, il convient de les positionner l'abri du soleil et de la pluie ou la neige.

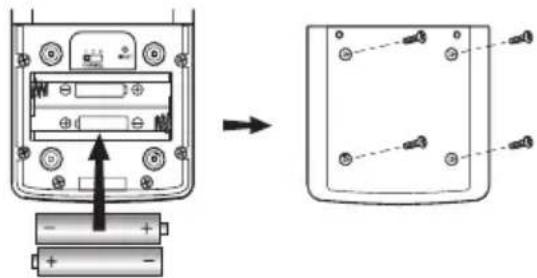

INSTALLATION DES PILES ET SELECTION DU CANAL : SONDE

La sonde utilise deux piles de type AAA. Pour les installer :

1. Dévissez le couvercle du compartment à piles.
2. Sélectionnez le numéro de canal à l'aide du commutateur CHANNEL.

1. Installez 2 piles alcaline (UM 4 ou "AAA de 1.5V ) en respectant strictement les polarités indiquées.
2. Remplacez le couvercle, puis revissez les vis.

Lorsque le témoin d'usure des piles situé sur l'unité principale s'allume, remplacez les piles de l'unité du canal concerné. (Répétez les étapes de la rubrique "AVANT DE COMMENCER").

Notez qu'une fois le canal attribué à la sonde, ce canal ne peut être changé qu'en enlevant les piles ou en effectuant une remise à zéro.

INSTALLATION ES PILES: UNITE PRINCIPALE

1. Soulevez délicatement la languette de la porte du compartment des pilcs.
2. Installez 2 piles alcaline (UM 3 ou "AA de 1.5V ) en respectant strictement les polarités indiquées.

1. Refermez le compartmente à piles.

Lorsque le témoin d'usure des piles de la température intericure s'allume, remplacez les piles. (Répétez les étapes de la rubrique "AVANT DE COMMENCER").

TEMoin D'USURE DES PILES

Lorsque les piles sont usées, le témoin d'usure des piles sera affché pour le canal concerné. Le témoin d'usure des piles de l'unité principale sera affiché à l'emplacement de la température interieure.

UTILISATION DU SOCLE ET DU SUPPORT MURAL

L'unité principale dispose d'un socle rabattable permettant de la placer sur une surface horizontale. Vous pouvez également rabattre le socle et fixer l'unité au mur à l'aide du trou prévu à cet effet.

La sonde est muni d'un support mural et d'un socle amovible. Positionné l'unité à l'aide de l'un ou l'autre.

Unité principale

Fixation murale

Socle

Sonde

Fixation murale

Socle

Cette touche n'est utilisée qu'en cas de fonctionnement défectieux ou de panne. Enforcez la touche à l'aide d'un objet à pointe arrondie. Tous les éléments programmés seront remis à leurs valeurs par défaut.

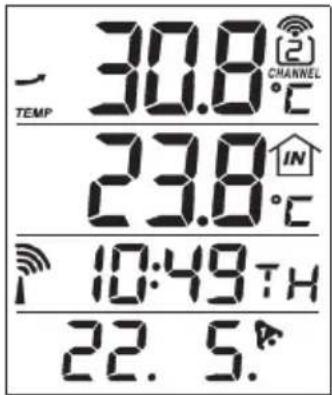

AU PREMIER ABORD

Dés l'installation des piles, les unités déportées commenceront à transmettre les indications de température à intervalles de 30 secondes.

Egalement, l'unité principale commencerà à détecter les signaux dans la minute qui suit l'installation des piles. Dès la bonne réception des signaux, les températures correspondant aux différents canaux seront affichées à la ligne supérieure et la temperature interieure à la ligne inférieure. Les indications affichées seront mises à jour environ toutes les 30 secondes.

Si aucun signal n'est detecté, l'écran affichera "... et l'icone d'onde cinétique affichera". Appuyez simultanément sur [CHANNEL] et [MEMORY] afin de lancer une nouvelle recherche d'une durée de 30 secondes. Cette opération sert à synchroniser l'émission et la réception des la sonde et principale. Répétez cette opération chaque fois que vous constaze un désaccord d'indication de température entre l'unité principale et l'unité déportede concernée.

LECTURE DU TEMOIN D'ONDE CINETIQUE

Le témoin d'onde cinétique affiche l'état du signal reçu par l'unité principale. Trois affichages sont possibles:

L'unité effectue une recogerche.	.
Les indications de température sont enregistrées en bonne conditions.	. . . . . . .
Signal absent.	.

TEMPERATURES MAXIMALE ET MINIMALE

Les températures maximale et minimale, interieures et de chaque canal, seront automatiquement enregistrées en mémoire. Pour les afficher :

1. Sélectionnéz le canal à vérifier.
2. Appuyez une fois sur [MEMORY] pour afficher la températe maximale, puis une deuxième fois pour afficher la températe minimale. Les tiemoins MAX ou MIN seront affichés à l'écran respectivement.

Pour vider la mémoire, appuyer sur [MEMORY] pendant deux secondes. Les températures maximum et minimum seront effacées. Si vous appuyez sur [MEMORY] à ce moment-là, les températures

maximum et minimum auront les mimes valeurs que les températures actuelles, jusqu'à ce que de nouveaux relevés soient enregistrés.

Maintenant, si vous appuyez sur [MEMORY], lesTemperatures maximale et minimale auront la mme valeur que celles a present et ne changeront qu'a reception de temperatures différentes.

INTERRU DES SIGNAUX

Si l'affichage d'un canal particulier disparait sans raison apparente, appuyez sur [CHANNEL] et [MEMORY] pour entreprises une recherche immédiate. Si cela ne donne aucun résultat

1. Verifiez que la sonde sur le canal en question est toujours c place.
2. Vérifiez les piles de la sonde et de l'unité principale. Remplacez-les si nécessaire.

Notez que lorsque la température tombe en dessous de zéro, les piles des la sonde situées à l'extérieur géreront, provoquant une baisse de leur performance et du rayon de communication.
3. Verifiez que l'émission se fait à l'intérieur du rayon de communication et qu'aucun obstacle et aucune interfeference n'entrave l'émission. Si nécessaire, écourize le rayon de communication.

PARASITAGE

Les signaux émis par d'autres appareils menagers tels que les sonneries de porte, systèmes de sécurité et de surveillance peuvent entraver ceux de l'appareil et provoquer une defaillance-temporaire dans la réception. Ceci est normal et n'influe aucunement sur la performance générale du produit. L'émission et la réception des indications de température reprendront des que ces interférences BAissent.

REMARQUES SUR LES DEGRE ^ C ET ^

L'unité d'affichage est sélectionnée à l'aide du commutateur °C/°F.

Selectionnez ^ C pour un affichage en degrés Centigrade ou ^ F pour un affichage en degrés Fahrenheit.

Notez que la température sur le site éloigné affichée à l'écran de l'unité principale dépend de la position du commutateur ^ C / ^ sur cette unité. Quelque soit la position des commutateurs sur les la sonde, les indications seront automatiquement affichées en fonction des paramètres de l'unité principale.

L'unité d'affichage est sélectionnée à l'aide du commutateur ^ C / ^

Selectionnez ^ C pour un affichage en degrés Centigrade ou ^ F pour un affichage en degrés Fahrenheit.

Notez que la température sur le site éloigné affichée à l'écran de l'unité principale dépend de la position du commutateur ^ C / ^ sur cette unité. Quelque soit la position des commutateurs sur les la sonde, les indications seront automatiquement affichées en fonction des paramétres de l'unité principale.

MODES D'AFFICHAGE DE LA PENDULE CALENDRIER

Le RMR132 supporte quatre modes d'affichage dans la sequence suivante:

MODE 1. L'heure Locale
Heures, Minutes SecondesJour, Mois
12:380825°12"
MODE 2. L'heure Locale
Heures, Minutes Jour de la SemainesJour, Mois
12:38SA12:3825°12"
MODE 3. L'heure Locale / Deuxieme Fuseau Horaire
(l'heure Locale) Heures, Minutes	Jour de la Semaines (l'heure Locale)Heures, Minutes (deuxieme fuseau u horaire)
12:38SAB12:3813:38

MODE 4. Deuxième Fuseau Horaire

Heures, Minutes Jour de la Semaines

Jour, Mois

EachChaque pression sur la commande de [SET/MODE] permet de circuler à travers l'affichage dans l'ordre ci-dessus.

Notez que la ligne du bas de l'afficheur sera remplacée par l'heure de l'alarme si la commande [24 hr 一 O F F / ( ) ] est enforcée.

RECEPTION DE LA RADIO

Le RMR132 est concu pour synchroniser automatiquement son calendrier des qu'il est amene à la portée du signal radio Frankfurt DCF77.

Quand le RMR132 se trouve dans le rayon d'émission, son mécanisme radio-piloté surpassse tous les réglages manuels. L'heure se mettra en marche à partir de 00:00:00, 1-1 (1er janvier), lundi.

Quand l'appareil recoit les signaux radio, le signal de r'Eception radio se met a clignoter. Une reception complete prend généralement 2 à 10 minutes, selon la force des signaux radio. Par la suite, le balayage horaire ne prendra que quelques secondes.

Quand la reception est achevée, le signal de reception radio cesse de clignoter. La force de reception pour la première heures pleine sera indiquée.

I	- Forte
I	- Faible
I	- Pas de réception
I	- Reçvant

Pour une meilleure réception, installez la pendule à l'ecart d'objets metalliques et apparciels électriques, afin de minimiser les interférences.

Si vous désirez désarmer la caractéristique de réception auto, appuyez sur la commande [▼] pendant 3 secondes. Le signal de réception radio disparaître. L'appareil ne répondra pas aux signaux radio.

Pour reactiver cette caractéristique, appuyez sur [] pendant trois secondes. Le signal de réception radio se mettra à clignoter pour commencer automatiquement la réception.

COMMENT REGLER LA PENDULE MANUELLEMENT

Pour régler la pendule manuellement, appuyez sur [SET/MODE] pendant trois secondes. L'affichage returnera à MODE 1, et les chiffres des heures se mettront à clignoter.

SÉlectionnez l'heure à l'aide des commandes [▲] ou [▼]. Appuyez sans lâcher sur la commande pour faire augmenter ou diminuer la valeur rapidement.

Appuyez sur [SET/MODE] pour confirmer. Les chiffres des minutes se metront à clignoter. Recommencze la meme procedure pour regler les minutes, puis le jour du mois, le mois, la langue d'affichage, le jour de semaine et compenser pour le deuxieme fuseau hora.

Notez que l'heure et la date sont affichées dans le format 24 heures et le format JOUR-MOIS respectivement. Pour les langues d'affichage, vous pouvez désirier entre l'anglais (E), l'allemand (G), le français (F) et l'italien (I), dans cet ordre. Le jour de semaine est la série habituelle du lundi au dimanche.

Pour le deuxième fuseau horsere, qui est indiqued par l'icone de ZONE, entrez la compensation horsaire à l'aide des commandes [▲] et [▼] et si vous ne désirez pas changer de fuseau horsaire appuyer sinplement sue [SET/MODE].

Quand vous avez terminé, appuyez sur [SET/MODE] pour partager. L'affichage returnera au dernier mode selectionné.

Le RMR132 possede deux alarmes, 1'ALARME 1 et 1'ALARME 2. Elles peuvent etre appeleres ensemble ou independamment.

Pour régler une alarme,

1. Appuyer sur [24 hr OFF/((·))] une fois pour selectionner l'ALARME 1 ou une deuxieme fois pour selectionner l'ALARME 2. La derniere heures dialarme selectionnée sera affichEc. Si vous n'avez encore jamais regle l'alarme, I'houre sera affichee ainsi:0:00.
2. Appuyez sur [24 hr OFF / ((·))] pendant trois secondes. Les chiffres des heures se metront à clignoter.
3. Entrez l'heure à l'aide des commandes [▲] et [▼].
4. Appuyez sur [24 hr OFF / ((·))]. Les chiffres des minutes se mettront à clignoter.
5. Entrez les minutes à l'aide de [] et [] .
6. Appuyez sur [24 hr OFF/((·))] pour-sortir.

L'icone d'alarme ON pour l'alarme seLECTIONnée sera affichée pour indiquer que l'alarme reglee ci-dessus est maintainant activée.

Vous pouvez aussi activer ou désactiver l'alarme en appuyant sur [AL ON/OFF].

COMMENT ARRETER UNE ALARME

Pour arrêter, vous pouvez utiliser [24 hr OFF / ((•))] ou [AL ON/OFF].

Appuyer sur [24 hr OFF / ((·))] ou [AL ON/OFF] pour arrêté l'alarme qui est encore activée et se déclenchera à l'heure prévue le lendemain.

Si, au contraire, vous appuyez sur [AL ON/OFF], l'alarme sera arrêté et désactivement.

PRECAUTIONS

Ce produit a eté concu pour assurer un bon fonctionnement pendant plusieurs années à condition d'en prendre soin. Certaines précautions s'imposent:

1. Ne pas immerger l'appareil.
2. Ne pas nettoyer l'appareil à l'aide de produits abrasifs ou corrosifs. Ces produits peuvent rayer les parties en plastique et attaquer les circuits électroniques.
3. Ne pas exposer l'appareil aux chocs excessifs, ni aux excès de force, poussière, chaleur, froid ou humidité qui pourrait résultat en un mauvais fonctionnement, le raccourcissement de la vie de l'appareil, l'endommagement des piles et la déformation des composants.
4. Ne pas toucher les composants internes de l'appareil. Ceciendra nul la garantie et peut causeer des dommages. L'appareil ne conticnt aucun composant pouvant etre répáré par l'utilisateur.
5. Utiliser uniquement des piles neues du type préconisé dans le manuel d'utilisation. Ne pas mélanger piles neues et piles usées afin d'éviter les fuites.
6. Lire soigneusement le manuel d'instructions avant de faire fonctionner l'apparil.

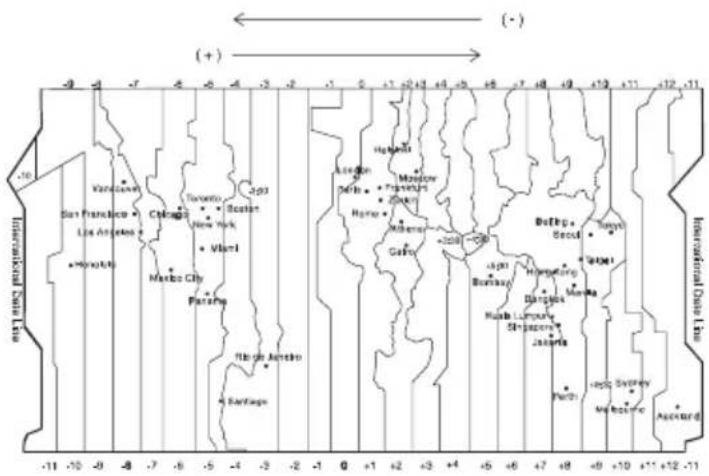

TABLE DES FUSEAUX HORAIRES

SPECIFICATIONS

Mesure de la Température

Unité principale

Mesure des la Température Intérieure

Plage de fonctionnement proposée : -5.0°C à +50.0°C (23.0°F à 122.0°F)

Limin de résolution de températe :0.1°C (0.2°F)

Mesure des la Température sur site éloigné

Plage de fonctionnement proposée :-5.0°C à +50.0°C (23.0°F à 122.0°F)

Limin de resolution de températe : 0.1^ (0.2^)

Unité déportée

Plage de fonctionnement proposée : -20.0°C à +60.0°C (-4.0°F à 140.0°F)

Fréquence d'émission RF:433 MHz

Nombre d'unités :3 maximum

Cycle de sondage de température :30 secondes environ

Pendule radio-pilotée

• Heure réglée et synchronisée par signal radio DCF77 pour l'Europe Continentale/Centrale.
• Affichage 24 h avec hh:mm ss
• Format de la date: Jour, mois.
  Jour de semaine selectionnable en 4 langues (Ang., All., Fr., Ital.)
• Deuxieme fuseau hora avec date et jour.
• Alarme crescendo 2 minutes.

Alimentation

Unité principale : utilise 2 piles 1,5V de type UM-3 / "AA"

Sonde : utilise 2 piles 1,5V de type UM- 4/“AAA”

Poids

Unité principale: 159gm (sans piles)

Sonde: 100gm (sans piles)

Dimension

Unité principal: 142 × 84 × 24.5 ~mm

Sonde: 92 × 60 × 21 ~mm

DÉCLARATION DE CONFORMITE - EC

Lors d'une utilisation adequate et si les standards suivants ont ete respectes, cet apparéil, qui contient le module de transmission TX 01 homologué, est conforme aux specifications de I'article 3 de la directives R&TTE 1999/5/EC

Utilisation efficace du spectre de fréquence radio (article 3.2 de la directive R&TTE)

Standards appliqués : ETS 300 220-1 (2,3) : 1997

Compatibilité electromagnetique

(artic1e 3.1 de la directive R&TTE)

Standarts appliqués : ETS 300 683 / 1997

Protection de l'information de l'équipement technologique (article 3.1 de la directive R&TTE)

Standards appliqués : EN 60950 : 1997

Information supplémentaire :

Ce produit est conforme à la directive 73/23/EC de basse tension, à la directive EMC 89/336/EC, à la directive R&TTE 1999/5/EC (appendice 2) et est marqué du sigle CE respectif.

VS-Villingen/Allemagne Aout 2001

Gerard Preis

Representant europeen du fabricant

Agrémentes conformes R&TTE des Pays :

Europe, Suisse CH Norvège N

© 2003 Oregon Scientific. Tous droits réservés.

ATTENTION

• Le contenu de ce livre est susceptible de modifications sans avis préalable.
• En raison des restrictions imposées par l'impression, les affichages figurant dans ce livre peuvent différer de ceux du produit.
• Le contenu de ce livre ne peut etre reproduit sans l'autorisation du fabricant.
