MODE D'EMPLOI P 500 Junkers

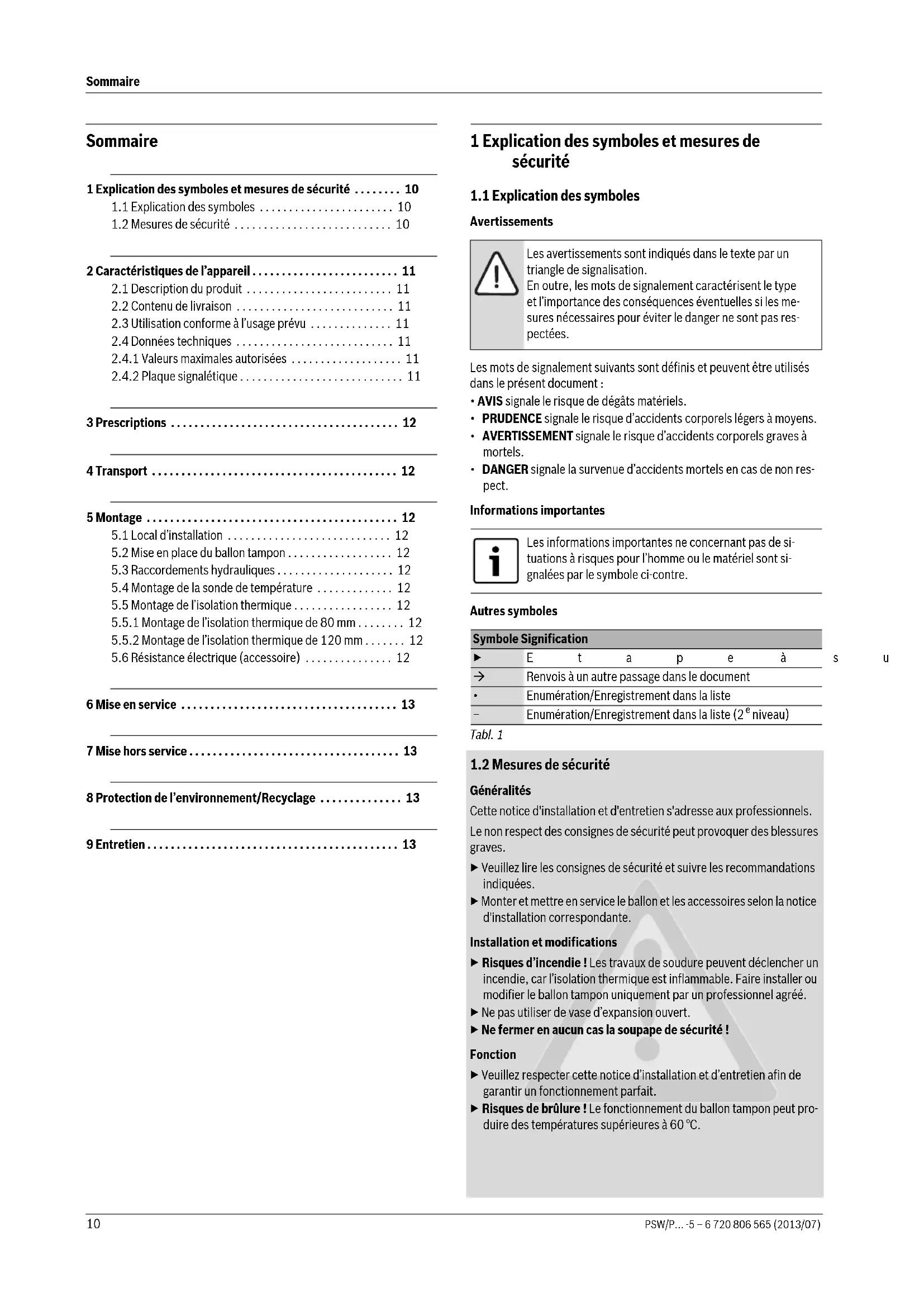

Sommaire 1 Explication des symboles et mesures de sécurité ... 10

1.1 Explication des symboles . . . . . . . . . . . . . . . . . . . . . . . 10

1.2 Mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2 Caractéristiques de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.1 Description du produit . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.2 Contenu de livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.3 Utilisation conforme à l’usage prévu . . . . . . . . . . . . . . 11

2.4 Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.4.1 Valeurs maximales autorisées . . . . . . . . . . . . . . . . . . . 11

2.4.2 Plaque signalétique . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.2 Mise en place du ballon tampon . . . . . . . . . . . . . . . . . . 12

5.3 Raccordements hydrauliques . . . . . . . . . . . . . . . . . . . . 12

5.4 Montage de la sonde de température . . . . . . . . . . . . . 12

5.5 Montage de l’isolation thermique . . . . . . . . . . . . . . . . . 12

5.5.1 Montage de l’isolation thermique de 80 mm . . . . . . . . 12

5.5.2 Montage de l’isolation thermique de 120 mm . . . . . . . 12

5.6 Résistance électrique (accessoire) . . . . . . . . . . . . . . . 12

• 6 Mise en service p. 13
• 7 Mise hors service p. 13
• 8 Protection de l’environnement/Recyclage p. 13
• 9 Entretien 1 Explication des symboles et mesures de sécurité p. 13

1.1 Explication des symboles

Avertissements Les mots de signalement suivants sont définis et peuvent être utilisés dans le présent document :

• AVIS signale le risque de dégâts matériels.

• PRUDENCE signale le risque d’accidents corporels légers à moyens.

• AVERTISSEMENT signale le risque d’accidents corporels graves à mortels.

• DANGER signale la survenue d’accidents mortels en cas de non res- pect. Informations importantes Autres symboles

1.2 Mesures de sécurité

Généralités Cette notice d'installation et d'entretien s'adresse aux professionnels. Le non respect des consignes de sécurité peut provoquer des blessures graves. ▶ Veuillez lire les consignes de sécurité et suivre les recommandations indiquées. ▶ Monter et mettre en service le ballon et les accessoires selon la notice d'installation correspondante. Installation et modifications ▶ Risques d’incendie ! Les travaux de soudure peuvent déclencher un incendie, car l’isolation thermique est inflammable. Faire installer ou modifier le ballon tampon uniquement par un professionnel agréé. ▶ Ne pas utiliser de vase d’expansion ouvert. ▶ Ne fermer en aucun cas la soupape de sécurité ! Fonction ▶ Veuillez respecter cette notice d’installation et d’entretien afin de garantir un fonctionnement parfait. ▶ Risques de brûlure ! Le fonctionnement du ballon tampon peut pro- duire des températures supérieures à 60 °C. Les avertissements sont indiqués dans le texte par un triangle de signalisation. En outre, les mots de signalement caractérisent le type et l’importance des conséquences éventuelles si les me- sures nécessaires pour éviter le danger ne sont pas res- pectées. Les informations importantes ne concernant pas de si- tuations à risques pour l’homme ou le matériel sont si- gnalées par le symbole ci-contre. Symbole Signification ▶Etape à suivre Renvois à un autre passage dans le document

• Enumération/Enregistrement dans la liste – Enumération/Enregistrement dans la liste (2

niveau) Tabl. 1Caractéristiques de l’appareil PSW/P... -5 – 6 720 806 565 (2013/07)

Entretien ▶ Recommandation à l’utilisateur : faites effectuer l’entretien de la chaudière et du ballon une fois par an par un installateur qualifié. ▶ N’utiliser que des pièces de rechange d’origine ! Initiation du client ▶ Veuillez informer l’utilisateur en ce qui concerne l’utilisation de l’instal- lation et rendez-le particulièrement attentif aux consignes de sécu- rité. ▶ Lui remettre la notice d’installation et d’entretien en le priant de la conserver à proximité de l’installation de chauffage. 2 Caractéristiques de l’appareil

2.1 Description du produit

Le réservoir tampon et l'isolation thermique sont livrés en deux parties. L’isolation thermique et la sonde de température doivent être montés. Chaque modèle de ballon est disponible avec une isolation thermique de 80 mm ou de 120 mm. Cette notice d'installation et d'entretien est valable pour les modèles suivants : Ballon tampon :

• P 500, 750, 1000-5 M Ballon tampon avec raccords pour l'alimentation de retour sensible à la température et pour le corps de chauffe électrique :

• P 500, 750, 1000-5 S Ballon tampon solaire avec raccords pour l'alimentation de retour sen- sible à la température et raccords pour installation solaire et corps de chauffe électrique :

• P 500, 750, 1000-5 S-solar Ballon tampon de pompe à chaleur avec raccords pour l'alimentation de retour sensible à la température et raccords pour installation solaire et corps de chauffe électrique :

• PSW 750, 1000-5 S-solar PSW 750, 1000-5 S-solar possède également deux tôles. Ceci permet une répartition à l'intérieur du ballon dans les secteurs de consomma- tion, de chauffage et solaire. La lance d'alimentation de départ s'occupe également d'une pénétration stable dans le départ de la pompe à cha- leur.

2.2 Contenu de livraison

• Isolation thermique en mousse souple avec habillage film

• Protection thermique pour couvercle

• Couvercle du ballon Isolation thermique 120 mm

• Isolation thermique en fibres polyester non tissées avec habillage PS, 2 parties

• Protection thermique pour couvercle

• Protection thermique pour sol

• Perforation pour l'évidement, pour le montage d'un corps de chauffe électrique

• Bouchon pour isolation thermique

2.3 Utilisation conforme à l’usage prévu

Les ballons tampons doivent être utilisés exclusivement dans les instal- lations de chauffage fermées et ne doivent être remplis qu’avec de l’eau de chauffage. Les ballons tampons sont utilisés indirectement par une station d’eau potable également pour la production d’eau chaude sanitaire. Remplir l'échangeur thermique solaire avec un mélange eau / propylène glycol (fluide solaire L ou LS). L’utilisation de tout autre fluide n’est pas autorisée.

2.4 Données techniques

Fig. 1, page 26 et fig. 2, page 27. Diagramme des pertes de pression pour échangeur thermique solaire ( fig. 7, page 29)

2.4.1 Valeurs maximales autorisées

2.4.2 Plaque signalétique

La plaque signalétique se trouve à gauche des raccords ( fig. 6, [2], page 29). H9/H11 Retour sensible à la température P...S H10/H12 Retour sensible à la température P...S-solar/PSW...S-solar VLs/RLs Raccords installation solaire E Raccord pour corps de chauffe électrique (accessoire) Tabl. 2 Raccordements (

Pression de service échangeur thermique solaire [bar] - -- -1010 Tempéra- ture de ser- vice eau de chauffage [°C]

Tempéra- ture de service échangeur thermique solaire [°C] - -- - 130 130 Tabl. 3 Valeurs maximales autoriséesPrescriptions PSW/P... -5 – 6 720 806 565 (2013/07)

3 Prescriptions Installer le ballon tampon conformément aux normes et directives natio- nales. Ce ballon tampon doit être installé par un installateur agréé. Il doit suivre les prescriptions nationales et locales. En cas de doute, il doit s'informer auprès des organismes officiels ou auprès de Bosch Thermotechnology. 4 Transport Le transport nécessite un diable ou une grue. Le ballon peut également être transporté avec un chariot élévateur ou à fourches. ▶ Transport avec diable ( fig. 3, page 28) ▶ Transport avec grue ( fig. 4, page 28) 5 Montage

5.1 Local d’installation

5.2 Mise en place du ballon tampon

Sur les ballons tampons dotés d'une isolation thermique de 80 mm, l'iso- lation thermique doit être monté avant d'installer des conduites. Sur les ballons tampons dotés d'une isolation thermique de 120 mm, nous recommandons de monter les conduites avant de poser l'isolation thermique. Pour le raccordement hydraulique, respecter le document technique de conception. Pour éviter les dégâts sur le ballon tampon : ▶ Utiliser des matériaux résistant à une température élevée jusqu’à 110 °C. ▶ Pour les raccords solaires, utiliser des matériaux résistant à une tem- pérature élevée jusqu’à 130 °C. ▶ Utiliser le ballon tampon exclusivement dans des systèmes fermés. ▶ Ne pas utiliser de vase d’expansion ouvert. ▶ Raccorder toutes les conduites au ballon par raccords-unions avec vanne d’arrêt. ▶ Monter un robinet de vidange au point le plus bas du raccordement inférieur.

5.4 Montage de la sonde de température

Fig. 8, page 29. Pour le positionnement de la sonde, respecter le document technique de conception. ▶ Enduire les surfaces de contact de la sonde de pâte thermoconduc- trice. ▶ Insérer la sonde de température dans le support du ressort de manière à ce que la surface de la sonde soit en contact avec la surface du réservoir sur toute la longueur. ▶ Marquer les câbles des sondes de température à leur extrémité en fonction de l'utilisation de la sonde. ▶ Poser le câble de sonde jusqu’à l’appareil de régulation de manière à ce que l’isolation puisse être montée par la suite. ▶ Brancher les câbles de sonde en respectant la notice d’installation de l’appareil de régulation.

5.5 Montage de l’isolation thermique

5.5.1 Montage de l’isolation thermique de 80 mm

Fig. 10, page 30. Si vous utilisez un corps de chauffe électrique, découper l'évidement perforé de l'isolation thermique ( fig. 12, page 31).

5.5.2 Montage de l’isolation thermique de 120 mm

Fig. 11, page 30. Si vous utilisez un corps de chauffe électrique, découper l'évidement de l'isolation thermique avec le compas à tracer ( fig. 13, page 31).

5.6 Résistance électrique (accessoire)

▶ Installer un corps de chauffe électrique conformément à la notice d’installation jointe séparément. ▶ Après avoir terminé l'installation complète du ballon, effectuer un contrôle des courants de fuite (inclure également les raccords-unions métalliques).

DANGER : Danger de mort dû à des chutes de charges !

▶ Utiliser uniquement des sangles en parfait état. ▶ Accrocher les crochets uniquement dans les œillets de grue prévus à cet effet.

AVERTISSEMENT : Risques d’accidents dus au soulève-

ment de charges lourdes et une fixation non conforme lors du transport ! ▶ Utilisez des moyens de transport appropriés, par ex. un diable avec sangle. ▶ Fixer le ballon tampon pour éviter les chutes éven- tuelles. AVIS : Dommages matériels dus au gel ou à la corrosion ! ▶ Installer le ballon tampon dans un local sec et protégé du gel.

DANGER : Risque d’incendie en raison des travaux de

soudure ! ▶ Si possible, effectuer les travaux de brasage et de soudure avant le montage de l’isolation thermique. ▶ L’isolation thermique étant inflammable, prendre des mesures de sécurité appropriées pour effectuer les travaux de soudure (par ex. recouvrir l’isolation ther- mique). ▶ Après les travaux, vérifier si l’isolation thermique est intacte. AVIS : Dégâts des eaux dus à des raccordements non étanches ! ▶ Installez les conduites de raccordement sans contrainte. Le montage de l'isolation thermique est idéal à tempéra- ture ambiante. Les deux extrémités se rejoignent plus fa- cilement en frappant légèrement sur l'isolation thermique en direction des extrémités de fermeture. Nous recommandons d’effectuer l’installation et le contrôle d’étanchéité avant le montage de l’isolation thermique.Mise en service PSW/P... -5 – 6 720 806 565 (2013/07)

6 Mise en service La mise en service doit être effectuée par un professionnel agréé. ▶ Contrôler l'étanchéité de tous les raccords ( fig. 9, page 30). ▶ Mettre tous les modules et accessoires en service selon les recom- mandations du fabricant indiquées dans la documentation technique. 7 Mise hors service ▶ Mettre tous les modules et accessoires de l’installation de chauffage hors service selon les recommandations du fabricant indiquées dans la documentation technique. ▶ -Ouvrir la vanne de vidange de l’installation. ▶ Ouvrir le raccord de purge pour la purge. Le raccord de purge se trouve dans la partie supérieure du ballon ( fig. 6, [1], page 29). ▶ Vidanger entièrement le ballon. 8 Protection de l’environnement/Recyclage La protection de l'environnement est une valeur de base du groupe Bosch. Nous accordons une importance égale à la qualité de nos produits, leur rentabilité et la protection de l’environnement. La législation et les direc- tives relatives à la protection de l’environnement sont strictement res- pectées. Nous mettons tout en œuvre en termes de techniques et de matériaux pour contribuer à la protection de l’environnement, tout en veillant à maintenir nos objectifs économiques. Emballage En matière d'emballages, nous participons aux systèmes de mise en valeur spécifiques à chaque pays, qui visent à garantir un recyclage opti- mal. Tous les matériaux d’emballage utilisés respectent l’environnement et sont recyclables. Environnement Recyclage Emballage Appareils usagés Les appareils usagés contiennent des matériaux recyclables qui doivent passer par une filière de recyclage. Les modules sont facilement séparables et les matériaux sont identifiés. Il est ainsi possible de trier les différents modules en vue de leur recy- clage ou de leur élimination. 9 Entretien Les ballons tampons ne nécessitent pas de travaux d’entretien ou de net- toyage particuliers à part quelques contrôles visuels occasionnels. ▶ Contrôler tous les ans l’étanchéité extérieure de tous les raccorde- ments. ▶ En cas de défauts, contacter un professionnel agréé ou le service après-vente. AVIS : Dégâts sur l’installation dus à une surpression ! ▶ Respecter la pression de service maximale autorisée ( tabl. 3, page 11).

DANGER : Risques de brûlure dus à l’eau chaude !

▶ Laisser refroidir suffisamment le ballon tampon après la mise hors service. AVIS : Dégâts sur le ballon dus au gel ! S’il risque de geler pendant votre absence, nous recom- mandons de laisser le ballon tampon en marche ou de le mettre hors service et de la vidanger.Indice PSW/P... -5 – 6 720 806 565 (2013/07)
