MODE D'EMPLOI SK 4001 Junkers
indirect verwarmde boilers ballons à chauffage indirect

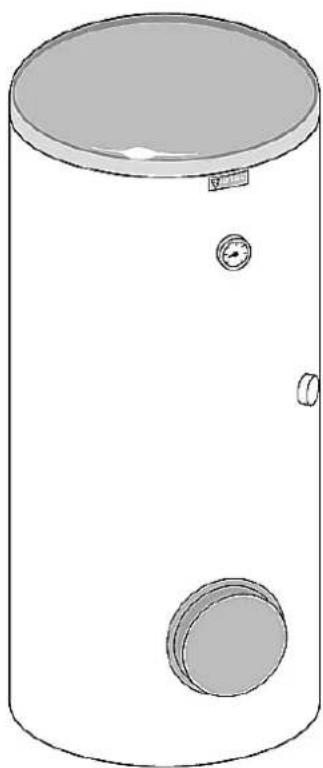

SK 300-1, 400-1 & 500-1 Solar
SOLAR
Un fonctionnement impeccable ne peut être garanti que lorsque les prescriptions sont strictement observées. Sous réserve de modifications.
Nous vous prions de bien vouloir lire attentivement ces prescriptions, de les remettre à l'utilisateur et de lui conseiller de les conserver soigneusement.
L'INSTALLATION, LA MISE EN SERVICE, L'ENTRE-TIEN ET LE SERVICE APRES-VENTE DOIVENT ETRE EFFECTUES PAR UN INSTALLATEUR AGREE.
blz. / page
AANSLUITINGEN EN AFMETINGEN RACCORDEMENTS ET DIMENSIONS
SK 300-1 Solar 3 SK 300-1 Solar
SK 400-1 & SK 500-1 Solar 4 SK 400-1 & SK 500-1 Solar
7 - montage
7 - raccordement sanitaire
7 - raccordement hydraulique
8 - raccordement côté solaire
8 - schéma hydraulique avec groupe de sécurité
9 - boucle
9 - vase d'expansion sanitaire
10 - limitation du débit instantané
10 RACCORDEMENT ELECTRIQUE
10 MISE EN SERVICE
10 - note pour l'installateur
10 - remplissage du ballon
10 - réglage de la température du ballon
10 - limiter la puissance de la chaudière pour réchauffement ballon
11 ENTRETIEN
11 - contrôle mensuel
11 - désinfection thermique
11 - vidange et nettoyage
11 - détartrage
11 - anode de protection
1 - groupe de sécurité
11 - remise en service
12 - pièces de rechange et lubrifiants
12 PERTURBATIONS ET REMEDES
12 NOTICES IMPORTANTES
12 GARANTIE
12 SERVICE APRES-VENTE
(avec techniciens de votre région)

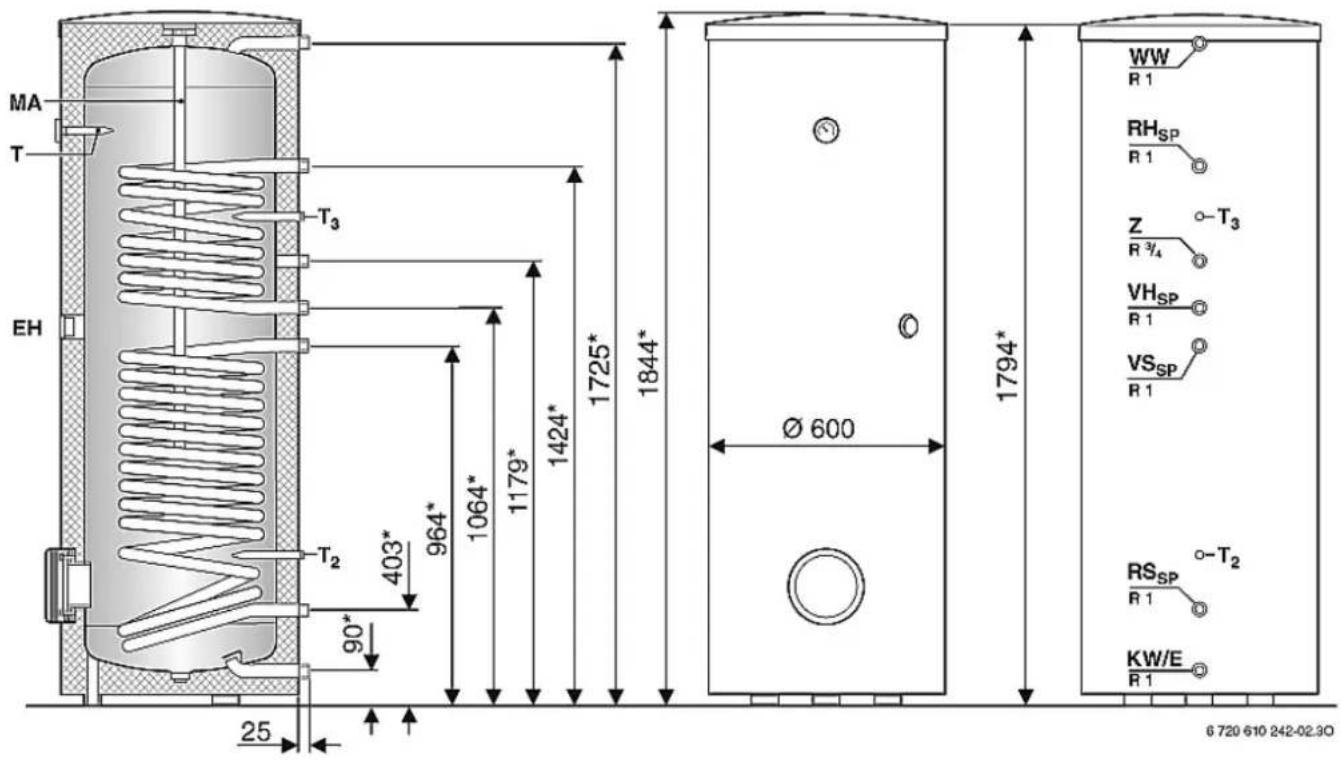

1. AANSLUITINGEN EN AFMETINGEN 1. RACCORDEMENTS ET DIMENSIONS
Fig. 1 SK 300-1 Solar
EH chauffage d'appoint électrique (option - 6/4" (F)))
KW raccordement eau froide R 1" (M)
MA anode
T douille pour thermomètre
T₂ douille pour sonde de température solar (diamètre intérieur 16 mm)
T_3 douille pour sonde CTN chauffage
VH_SP raccordement départ chaudière R 1" (M)
VSSP raccordement départ solar R 1" (M)
E vidange
EH chauffage d'appoint électrique (option - 6/4" (F)))
KW raccordement eau froide R 1" (M)
MA anode
RHsp raccordement retour chaudière R 1" (M)
RS SP raccordement retour solar R 1" (M)
T douille pour thermomètre
T₂ douille pour sonde de température solar (∅ 16 mm)
T3 douille pour sonde CTN chauffage
VH_SP raccordement départ chaudière R 1" (M)
VS _SP raccordement départ solar R 1" (M)
WW raccordement eau chaude R 1" (M)
Z raccordement circulation R 3/4" (M)
P_1 circulateur chaudière
RE régulateur du débit instantané avec affichage
RK clapet anti-retour
SAG vase d'expansion solaire
SB clapet anti-retour
SP circulateur circuit solaire
SV soupape de sécurité
S...solar ballon solaire
T_1 sonde de température (PTC) capteur solaire
T_2 sonde de température (PTC) ballon solaire, en bas
T_3 sonde de température chauffage (CTN), en haut
TDS régulateur solaire
ZP circulateur sanitaire
4. ALGEMEEN
Ces ballons doivent être placés par un installateur compétent. Il doit se conformer aux normes et prescriptions nationales et locales en la matière. En cas de doute, il doit se renseigner auprès des instances officielles ou auprès de SERVICO sa.
4.1 Usage
Ces ballons peuvent être raccordés aux chaudières condensation JUNKERS:
- TOP 14-3 & 22-3 ZSB CerapurSmart
- TOP 28-3 ZSB & 42-3 ZB Cerapur
- TOP 28-3 ZSBR CerapurComfort
et aux chaudières traditionnelles JUNKERS: - ZSC 24-3 MFK & MFA CeraclassExcellence
4.2 Protection contre la corrosion
La cuve est recouverte d'une double couche homogène d'émail neutre vis à vis de l'eau sanitaire et des matériaux d'installation. Comme protection supplémentaire, ces ballons sont également équipés d'une anode en magnésium.
▶ Transporter le ballon toujours droit.
▶ Veiller à ne pas déposer durement le ballon.
5. INSTALLATIE
5.1 Montage
Evitez les déperditions de chaleur par bouclage:
Monter des clapets de retenue ou clapets anti-thermosiphon avec vanne anti-retour dans tous les circuits du ballon.
- Installer les conduites de raccordement du ballon de telle sorte qu'une circulation naturelle ne soit pas possible.
5.2 Raccordement sanitaire
Respecter les prescriptions de votre compagnie de distribution d'eau locale. Ces appareils doivent être raccordés avec un groupe de sécurité 5/4" agréé BELGAQUA.
Le raccordement entre ballon et groupe de sécurité ne peut JAMAIS être fermé.
AVERTISSEMENT: dégâts dus à la corrosion par contact au niveau des raccords du ballon.
En cas de raccord en cuivre côté eau chaude sanitaire: utiliser des raccords en laiton ou en laiton rouge.
5.3 Hydraulische aansluiting 5.3 Raccordement hydraulique
Raccorder le serpentin de chauffage en parallèle, c'est-à-dire avec le départ en bas et le retour en haut.
Ceci permet d'obtenir une charge d'eau chaude sanitaire régulière dans la partie supérieure du ballon.
▶ Veiller à ce que les conduites de charge soient aussi courtes que possible et bien isolées.
Ceci permet d'éviter des pertes de pression inutiles et le refroidissement du ballon par bouclage.
Au point le plus haut situé entre le ballon et le circuit solaire, il faut prévoir un système efficace d'élimination de l'air (par exemple un purgeur) afin d'éviter les défaillances dues à de l'air emprisonné.
Monter un robinet de vidange dans la conduite de charge. Celui-ci doit permettre de vidanger le serpentin de chauffage.
5.4 Aansluiting solar 5.4 Raccordement côté solaire
Raccorder le départ en haut et le retour en bas, au niveau du serpentin de chauffage inférieur. Ainsi, l'échangeur solaire soutient l'échangeur thermique d'appoint dans sa tâche de stockage continu de chaleur dans le ballon.
▶ Veiller à ce que les conduites de charge soient aussi courtes que possible et bien isolées.
Ceci permet d'éviter des pertes de pression inutiles et le refroidissement du ballon par bouclage.
L'antigel utilisé augmente la perte de pression en fonction du mélange employé.
Monter un robinet de vidange dans la conduite de retour. Celui-ci doit permettre de vidanger le serpentin..
▶ Mettre en place la sonde de température du ballon de l'installation solaire dans le doigt-de-gant inférieur (diamètre intérieur de 16 mm).
5.5 Schéma hydraulique avec groupe de sécurité
KW entrée eau froide
RHSP retour vers ballon chauffage
RHSP retour vers ballon solar
SU horloge de commutation avec programme hebdomadaire
S...solar ballon solaire
T_2 sonde de température ballon solaire
T_3 sonde de température chauffage (CTN)
TDP pompe pour désinfection thermique
VH_SP départ ballon - chauffage
VS _SP départ ballon - solar
a soupape de sécurité
b écoulement
c robinet d'arrêt eau
d prise manométrique
e clapet anti-retour
f réducteur de pression (option)
g robinet d'arrêt eau
h soupape d'essai
11 vase d'expansion sanitaire (si nécessaire)
▶ Réaliser le raccordement à la conduite d'eau froide en utilisant des éléments de robinetterie adaptés et un groupe de sécurité complet.
Le groupe de sécurité doit pouvoir évacuer au moins le débit volumique limité de l'alimentation en eau froide.
Le groupe de sécurité doit être placé sur l'arrivée d'eau froide, avant le ballon (et le plus près possible de celui-ci). L'écoulement doit être raccordé à une décharge d'un diamètre au moins égal à la tuyauterie d'alimentation par l'intermédiaire d'un entonnoir avec une ouverture visible de minimum 20 mm.
La position du groupe doit toujours permettre une vidange totale du ballon.
Le ballon ne peut JAMAIS être soumis à une pression supérieure à 8 bars, sous peine de risque de détérioration. Un réducteur de pression doit être prévu au cas où la pression d'eau serait supérieure à 5 bars. Sinon, la perte d'eau via le groupe de sécurité sera trop élevée. Ce réducteur de pression sera monté en amont du groupe de sécurité.
Placer un robinet d'arrêt en amont du groupe de sécurité.
Le raccordement d'un ballon à une tuyauterie en cuivre doit être effectué par un manchon en fonte ou en acier.
Au cas où l'installation est équipée de robinets à fermeture rapide, il est nécessaire d'installer un amortisseur de coups de bélier (FLEXOFIT - livrable en option).
REMARQUE: un changement du réglage (scellé) au groupe de sécurité supprime la garantie. Il est interdit d'obstruer l'orifice du groupe de sécurité, par lequel s'écoule l'eau de dilatation. De graves accidents peuvent survenir en cas de non-respect de cette règle.
▶ AFIN DE CONTROLLER LE BON FONCTIONNEMENT, IL FAUT 1 FOIS PAR MOIS, ACTIONNER LE ROBINET AINSI QUE LA SOUPAPE DU GROUPE DE SECURITE. UN DEPOT DE CALCAIRE RISQUE D'EMPECHER LE BON FONCTIONNEMENT.
5.6 Boucle (voir fig. 4)
La circulation est possible de façon naturelle ou avec circulateur. On doit cependant prévoir un clapet anti-retour adéquat.
▶ Ne jamais monter un clapet anti-retour entre le ballon et le clapet de sécurité.
▶ Quand il n'y a pas de boucle raccordée, le raccordement doit être fermé et isolé.
Quand un circulateur sanitaire est monté, il doit être réglé selon l'heure et/ou la température afin d'éviter des pertes par refroidissement.
5.7 Sanitair expansievat
5.7 Vase d'expansion sanitaire
Avec le montage d'un vase d'expansion, prévu pour eau potable, une perte d'eau inutile peut être évitée.
Le vase est installé dans l'alimentation d'eau froide entre ballon et groupe de sécurité.
La contenance d'eau du vase d'expansion dépend de la pression d'eau. Quand la pression d'eau est limitée à 3 bars à l'aide d'un réducteur de pression, une contre-pression de 3 bars sur le vase d'expansion suffit.
5.8 Limitation du débit instantané
Afin d'utiliser la capacité du ballon au maximum et d'éviter un mélange prématuré, nous vous conseillons de limiter le débit d'eau froide vers le ballon aux valeurs suivantes:
SK 300-1 Solar 15 l/min
SK 400-1 Solar 18 l/min
SK 500-1 Solar 21 l/min
Consulter la notice d'installation de la chaudière même.
Danger: risque d'électrocution!! Avant de commencer des travaux à la partie électrique, mettre l'installation hors tension.
7. INGEBRUIKNAME
7.1 Note pour l'installateur
Après la mise en service, mettre l'usager au courant de la manipulation et du fonctionnement du ballon.
Attirer son attention sur le fait qu'en aucun cas le fonctionnement du groupe de sécurité ne peut être entravé.
Remettre le présent document.
7.2 Vullen van de boiler 7.2 Remplissage du ballon
▶ Pour le remplissage du ballon:
Bien rincer les conduites, pas le ballon même.
Remplir le ballon avec un point de puisage ouvert, jusqu'à ce que l'eau s'écoule.
7.3 Réglage de la température du ballon
Régler la température du ballon avec la molette de température de la chaudière.
La température de l'eau chaude est affichée sur le display.)
Consulter à cet effet la notice d'installation de la chaudière même.
REMARQUE: Lors du puisage de l'eau chaude, la température du ballon diminue d'environ 8°C avant que la chaudière recommence le chauffage du ballon.
7.4 Limiter la puissance de la chaudière pour réchauffement ballon
On peut éviter le cyclage de la chaudière en adaptant la puissance de la chaudière pour réchauffement ballon à la puissance de l'échangeur de chaleur du ballon.
Consulter à cet effet la notice d'installation de la chaudière même. (fonction de service 1b)
8. ONDERHOUD 8. ENTRETIEN
8.1 Contrôle mensuel
Régler, une fois par mois, le sélecteur de température de l'eau sanitaire de la chaudière au maximum pendant 1 heure comme désinfection thermique. Ceci évite la formation des bactéries nuisibles comme la bactérie du légionnaire, dans le ballon. Après que le ballon a atteint la température maximale, faites couler une quantité d'eau chaude via un robinet de puisage. Contrôler également le groupe de sécurité (voir 8.6).
8.2 Désinfection thermique
L'entière installation d'eau chaude y compris les points de puisage doit régulièrement être désinfectée thermiquement. (Voir prescriptions locales et/ou nationales)
Avertissement: risques de brûlure!! Ne procéder à une désinfection thermique que dehors les heures d'utilisation normales. Prévenir tous les habitants du risque de brûlure.
Consulter également la notice d'installation de la chaudière même.
8.3 Ledigen en reinigen 8.3 Vidange et nettoyage
Avant le nettoyage ou la réparation, le courant doit être interrompu et le ballon doit être vidé. A ce sujet, prévoir un robinet de vidange sur le ballon. Eventuellement souffler le serpentin de chauffe.
Contrôler régulièrement le ballon et enlever la boue.
8.4 Ontkalken
Le degré d'entartrage dépend du temps de fonctionnement, de la température de service et de la dureté de l'eau.
Une surface de chauffe entartrée diminue la contenance d'eau et le rendement.
Un traitement d'eau pour éviter l'entartrage est donc à prévoir dans des régions avec de l'eau agressive.
8.5 Anode de protection
Selon le degré d'entartrage on doit contrôler l'anode (au moins toutes les 2 années) et éventuellement la remplacer.
Un premier contrôle doit être fait après 1 an de service.
Une anode détériorée - particulièrement à la partie supérieure, exige un remplacement immédiat.
Lors du montage d'une anode neuve on doit veiller à ce qu'une conduite électrique (en métal) vers la cuve soit assurée.
La négligence de l'anode peut entraîner des dégâts prématurés dus à la corrosion.
8.6 Groupe de sécurité
Afin de contrôler le bon fonctionnement, il faut 1 fois par mois, actionner le robinet ainsi que la soupape du groupe de sécurité. Un dépôt de calcaire risque d'empêcher le bon fonctionnement.
Le raccordement entre ballon et groupe de sécurité ne peut JAMAIS être fermée.
- Après nettoyage ou réparation, bien rincer et purger le ballon.
▶ Remplir le ballon.
8.8 Pièces de rechange et lubrifiants
Utiliser toujours les pièces d'origine JUNKERS et les graisses d'entretien JUNKERS.
Pour les pièces métalliques, les joints toriques et les sondes de température:
- en contact de l'eau : L 641,
- graisse thermoconductive: P 12.
9. FOUTEN OPSPOREN EN VERHELPEN
Raccordements bouchés
Dans le cas de conduites en cuivre, suite à des conditions défavorables dues à des phénomènes d'électrolyse entre l'anode de protection en magnésium et la tuyauterie, les raccords peuvent être bouchés.
Le raccordement d'un ballon à une tuyauterie en cuivre doit toujours être effectué par un manchon en fonte ou en acier.
Odeurs désagréables et couleur foncée de l'eau chaude
Ceci est provoqué par la formation d'hydrogène sulfurique par des bactéries réduisant le soufre.
Ceux ci se trouvent dans l'eau avec peu d'oxygène et se nourrissent avec l'hydrogène produit par l'anode.
Nettoyer le ballon, remplacer l'anode de protection et utiliser le ballon à une température de minimum 60°C.
10. NOTICES IMPORTANTES
Vous trouvez l'indication du type en haut de la plaque signalétique de l'appareil. Le numéro de série se trouve en bas de cette plaque. Veuillez mentionner ces données lors de chaque contact avec votre installateur ou avec notre service technique.
11 GARANTIE
La garantie accordée n'est valable que si l'installation est rigoureusement conforme aux présentes prescriptions et si l'installation entière est correctement effectuée.
La garantie est applicable suivant les conditions reprises sur la carte de garantie. Celle-ci doit être complétée avec le type et le numéro de série, indiqués sur la plaque d'immatriculation de l'appareil et retournée à SERVICO sa dès la mise en service.
TIP: envoyer la carte de garantie immédiatement après la mise en service. Ceci facilitera les contacts.
INSTALLATEUR
Toute reproduction interdite sans accord préalable de l'éditeur. Sous réserve de modifications.
PVM
JUNKERS
nv SERVICO sa
Kontichsesteenweg 60
2630 AARTSELAAR
03 887 20 60
Fax 03 877 01 29
www.junkers.be
