IPCS1 - Caméra de surveillance BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Marque	Blaupunkt
Modèle	IPCS1
Alimentation	Adaptateur AC/DC 5V 2A (fourni)
Connectivité	Ethernet 10/100, WiFi 2.4 GHz, WPS
Stockage local	Emplacement pour carte MicroSD (non fournie)
Fonctions principales	Flux vidéo en temps réel, enregistrement sur alarme (pré/post), mode Intimité
Voyants	Alimentation (vert), État (rouge), Réseau (bleu)
Température de fonctionnement	-10°C à 40°C
Humidité	85% sans condensation
Contenu du pack	1 caméra, 1 support, 2 chevilles, rondelle et vis, 1 adaptateur, 1 câble Ethernet
Réglage de l'angle	Oui, via molette et collier sur le support
Mode Intimité	Oui, désactive flux et enregistrement
Enregistrement pré/post alarme	Jusqu'à 40 secondes au total, réglable
Compatibilité	Centrale d'alarme Blaupunkt Home Connect

FOIRE AUX QUESTIONS - IPCS1 BLAUPUNKT

Comment enregistrer la caméra IPCS1 dans la centrale d'alarme ?

Pour enregistrer la caméra, connectez son port Ethernet au même routeur que la centrale, puis branchez l'adaptateur. Lorsque le voyant Réseau bleu s'allume, mettez la centrale en mode Enregistrement. Maintenez le bouton Enregistrement/Intimité enfoncé pendant 10 secondes, ignorez les 2 clignotements rouges à la 2e seconde, et relâchez lorsque le voyant bleu clignote. La centrale indique les données de la caméra ; suivez les instructions de la centrale pour finaliser.

Comment configurer le WiFi via le bouton WPS ?

Maintenez le bouton WPS enfoncé 2 secondes, puis relâchez lorsque le voyant Réseau bleu clignote. Le voyant État rouge clignote 2-3 secondes pour indiquer que la caméra entre en mode WPS. Activez le mode WPS sur votre routeur. Si l'appairage réussit, le voyant État rouge clignote 3 fois. Débranchez ensuite l'alimentation et le câble Ethernet, puis réalimentez la caméra pour n'utiliser que le WiFi.

Comment activer ou désactiver le mode Intimité ?

Pour entrer ou sortir du mode Intimité, maintenez le bouton Enregistrement/Intimité enfoncé pendant 2 secondes, puis relâchez lorsque le voyant État rouge clignote deux fois. En mode Intimité, le voyant État rouge reste allumé, et le flux vidéo ainsi que l'enregistrement sont désactivés.

Que signifie le voyant bleu qui clignote ?

Le voyant Réseau (bleu) clignote une fois pour indiquer un flux vidéo en temps réel ou un enregistrement vidéo en cours. S'il est allumé fixe, la connexion Ethernet ou WiFi est établie. S'il est éteint, la caméra est déconnectée du réseau.

Comment installer physiquement la caméra sur un mur ?

Utilisez le support fourni : marquez l'emplacement via les pré-trous de la base, percez des trous et insérez les chevilles si nécessaire, puis vissez la base. Connectez la tête, la tige et la base. Desserez la molette, vissez la caméra sur le support en tournant le collier dans le sens horaire, réglez l'angle, puis serrez la molette pour fixer.

Quelle carte MicroSD utiliser pour le stockage local ?

La caméra Accepte les cartes MicroSD (non fournies). Aucune capacité maximale n'est spécifiée, mais une carte de 32 Go ou moins est généralement compatible. Insérez la carte dans l'emplacement prévu à cet effet.

Comment accéder au flux vidéo en temps réel ?

Après avoir enregistré la caméra dans la centrale, vous pouvez accéder au flux via le site Blaupunkt Home Connect. Consultez le guide Blaupunkt Home Connect pour les détails de connexion.

Que faire si l'appairage WPS échoue ?

Si l'appairage WPS échoue, vérifiez que le routeur est en mode WPS et à portée. Vous pouvez aussi configurer le WiFi via la page web de la caméra sur le site Blaupunkt Home Connect. Si le problème persiste, réinitialisez la caméra en maintenant le bouton Enregistrement enfoncé 6 secondes pour sortir du mode WPS, puis recommencez.

Comment régler l'angle de la caméra après installation ?

Desserrez la molette sur le support pour pivoter la caméra, puis serrez-la pour fixer l'angle. Vous pouvez aussi desserrer le collier pour ajuster la fixation de la caméra sur la vis du support.

Quelle est la durée de l'enregistrement vidéo en cas d'alarme ?

Par défaut, le clip d'alarme inclut 10 secondes de pré-alarme et 20 secondes de post-alarme, soit 30 secondes au total. La durée maximale peut être réglée jusqu'à 40 secondes via le site Blaupunkt Home Connect.

MODE D'EMPLOI IPCS1 BLAUPUNKT

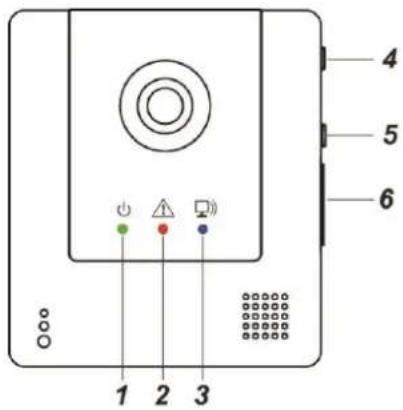

1. Voyant Alimentation (vert)
2. Voyant Etat (rouge)
3. Voyant Réseau (bleu)
4. Bouton WPS

Maintenir appuyé 2 secondes pour activer le protocole WPS.

5. Bouton Enregistrement / Intimité

Maintenir appuyé 2 secondes pour entrer/sortir du mode Intimité. Maintenir appuyé 10 secondes pour entrer en mode Enregistrement.

Maintenir appuyé 6 secondes pour sortir du mode Enregistrement.

6. Emplacement de carte MicroSD

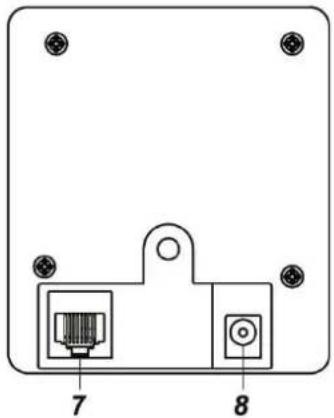

7. Port Ethernet

8. Jack DC

Contenu du Pack

1x Camera JP

1 x Support de la caméra, 2 x Chevilles, rondelle et vis, 1 x Adaptateur AC/DC 5V 2A, 1 x Câble Ethernet

Enregistrement

La caméra IP doit être enregistrée dans la centrale pour pouvoir être utilisée dans le système de sécurité.

1. Connectez le port Ethernet au même routeur (box) que votre centrale d'alarme.
2. Branchez l'adaptateur.
3. Le voyant Réseau bleu s'allume, mettez la centrale en mode Enregistrement.
4. Maintenez le bouton Enregistrement appuyé 10 secondes. Ignorez les 2 clignotements rouges du voyant État à la 2e seconde et relâchez le bouton lorsque le voyant Réseau bleu commence à clignoter.
5. La centrale indique les données de la caméra IP. Se référer à la notice de la centrale pour finir l'enregistrement.
6. Si la centrale ne reconnaît pas la caméra IP, maintenez le bouton Enregistrement appuyé 6 secondes pour arrêter le clignotement du voyant Réseau bleu. Puis recommencez depuis l'étape 4.

Installation

La caméra IP enregistre un clip vidéo lorsqu'une alarme est déclenchée par d'autres détecteurs dans le système. Il est conseillé de placer la caméra IP à des endroits protégés par d'autres détecteurs de sécurité afin d'enregistrer une vidéo des intrus après l'activation de l'alarme. Par exemple, placez la caméra IP orientée vers une porte-fenêtre protégée par un contact d'ouverture ou placez-la de sorte à couvrir une zone protégée par un détecteur de mouvement infrarouge.

Un support de caméra est fourni dans le pack pour l'installation de la caméra IP.

Le support contient : la base, la tige et la tête. La tête est munie de :

Collier : Lorsque la caméra IP est installée sur la vis de fixation, faire tourner le collier dans le sens contraire des aiguilles d'une montre pour desserrer ou dans le sens des aiguilles d'une montre pour serrer la vis dans la caméra IP.

Molette : Faire tourner la molette dans le sens contraire des aiguilles d'une montre pour desserrer la vis de fixation et régler l'angle de la caméra, puis faire tourner dans le sens des aiguilles d'une montre pour serrer.

Capuchon : Lors du réglage de l'angle de la caméra, s'assurer que la partie basse du capuchon s'intègre bien autour du support sans aucun écart.

1. Utiliser les pré-trous de fixation sur la base comme repère pour marquer l'emplacement sur le mur.

1. Percer des trous sur le mur et insérer des chevilles si nécessaire.
2. Visser la base à l'emplacement choisi.
3. Connecter la tête, la tige et la base.

	Clignote 2 fois	Laamera entre ou sort du mode Intimité
	Allumé	Caméra en mode Intimité
	Eteint	Fonctionnement normal
	Allumé	Ethernet/WiFi connecté
VoyantRéseau(bleu)	Eteint	Réseau déconnecté
	Clignote 1 fois	Flux video en temps réel ou enregistrement video

1. Desserrer la molette, puis visser la caméra IP sur le support en faisant tourner le collier.
2. Régler l'angle de la caméra, puis serrer la molette pour fixer la caméra.
3. Connecter le câble Ethernet et/ou l'adaptateur lorsque l'installation de la caméra est terminée.

Fonctionnement

Configuration Wi-Fi

Il existe 2 modes de configuration de la connexion Wi-Fi de la caméra IP :

I. Accéder à la page Wi-Fi de la caméra IP de votre compte sur le site Blaupunkt Home Connect pour configurer le Wi-Fi. II. Utiliser le bouton WPS pour relier la caméra IP à votre routeur. Maintenir le bouton WPS appuyé 2 secondes et relâcher lorsque le voyant Réseau bleu clignote. Le voyant État rouge clignote 2-3 secondes pour indiquer que la caméra IP entre en mode WPS. Utiliser le routeur pour entrer en mode WPS et appairer la caméra IP. Si l'appairage WPS est réussi, le voyant État rouge clignote 3 fois pour le confirmer.

Après avoir terminé la configuration Wi-Fi, débrancher l'alimentation de la caméra IP, déconnecter le câble Ethernet et réalimenter la caméra IP pour utiliser UNIQUEMENT la connexion Wi-Fi.

Flux vidéo en temps réel

Après avoir été enregistrée dans la centrale, vous pouvez accéder à la caméra IP via le site Blaupunkt Home Connect pour visualiser son flux vidéo en temps réel. Se référer au guide Blaupunkt Home Connect pour plus de détails.

Enregistrement et chargement d'un clip vidéo en cas d'alarme

La caméra IP fait partie intégrante du système de sécurité après son enregistrement dans la centrale. Lorsqu'une alarme est déclenchée par un autre accessoire du système, la centrale demande à la caméra IP d'enregistrer un clip vidéo et le met sur le site Blaupunkt Home Connect pour que vous puissiez vérifier l'événement d'alarme.

Le clip vidéo d'alarme se compose de deux enregistrements : « pré-alarme » et « post-alarme » pour assurer une couverture vidéo complète de l'événement d'alarme. Par exemple, par défaut, le clip inclut 10 secondes de vidéo de pré-alarme avant le moment de déclenchement de l'alarme et 20 secondes de vidéo de post-alarme après l'activation de l'alarme. La durée de la vidéo peut être réglée sur le site Blaupunkt Home Connect jusqu'à un total max. de 40 secondes.

Mode Intimité

Les fonctions du flux vidéo en temps réel et de l'enregistrement vidéo de la caméra IP peuvent être désactivées en passant en mode Intimité. Pour entrer ou sortir du mode Intimité, maintenir le bouton Enregistrement/Intimité appuyé 2 secondes et relâcher lorsque le voyant État rouge clignote deux fois.

En mode Intimité, le voyant État rouge reste allumé pour signaler que le flux vidéo en temps réel et l'enregistrement sont actuellement interdits.

Voyants

Voyant	Allumé	Caméra alimentée
Alimentati on (vert)	Eteint	Caméra non alimentée
Voyant	Clignote 2-3 sec.	Protocole WPS activé
Etat (rouge)	Clignote 3 fois	Appairage WPS réussi

Stockage vidéo et carte MicroSD

La caméra IP est munie d'un emplacement de carte MicroSD pour un stockage vidéo local optionnel. (AUCUNE carte MicroSD n'est fournie par le fabricant). Si vous avez inséré une carte MicroSD dans la caméra IP, toutes les vidéos enregistrées seront stockées sur la carte. Lorsque la carte n'a plus d'espace disponible, la caméra IP efface automatiquement le clip le plus ancien si une nouvelle vidéo est enregistrée.

Alimentation

La caméra IP est alimentée par un adaptateur AC/DC 5V 2A. Veuillez utiliser uniquement l'adaptateur fourni par le fabricant.

Spécifications

Conditions environnementales

Température de fonctionnement : -10°C à 40°C

Taux d'humidité : 85% sans condensation

Fréquence radio

2.4 GHz (Wifi)
