WKL 502 - Chauffage AEG - Notice d'utilisation et mode d'emploi gratuit

Marque	AEG
Modèle	WKL 502
Type de produit	Convecteur électrique mural
Puissance nominale	500 W
Tension d'alimentation	230 V alternatif
Dimensions (L x H x P)	370 x 450 x 78 mm (avec support 100 mm)
Poids	4,1 kg
Indice de protection	IP24
Classe de protection	Classe II
Type de chauffage	Convection naturelle
Plage de température	6 °C à 30 °C (réglable en continu)
Protection antigel	Oui, enclenchement automatique à 6 °C
Limitation du régulateur	Possible à l'aide de deux pions sur le boîtier
Éléments de commande	Interrupteur marche/arrêt, molette de température
Sécurité électrique	Limiteur de température de sécurité, protection contre les projections (IP24)
Montage	Fixation murale avec support, 4 vis, boulon de blocage
Raccordement électrique	Prise ou boîtier de raccordement, distance minimale 10 cm sur le côté
Nettoyage et entretien	Nettoyer les grilles avec un aspirateur, ne pas utiliser de produits abrasifs
Garantie	Garantie dans le pays d'achat, contacter la filiale AEG
Recyclage	Éliminer l'emballage conformément aux règles nationales

FOIRE AUX QUESTIONS - WKL 502 AEG

Comment installer le convecteur AEG WKL 502 ?

Le montage doit être effectué par un spécialiste. Fixez le support mural au mur à l'aide de 4 chevilles et vis, accrochez le convecteur sur les languettes du support, puis tournez le boulon de blocage dans le sens des aiguilles d'une montre jusqu'à la butée.

Quelle est la puissance de ce convecteur ?

La puissance nominale est de 500 W, adaptée pour chauffer de petits locaux comme un atelier, une cuisine ou une salle de bains.

Comment régler la température souhaitée ?

Tournez la molette de température (repère 2) pour sélectionner en continu une température entre 6 °C et environ 30 °C. Le thermostat coupe le chauffage une fois la température atteinte.

Puis-je utiliser cet appareil dans une salle de bains ?

Oui, l'appareil possède l'indice de protection IP24 contre les projections d'eau. Respectez les volumes de sécurité définis par la norme NFC 15 100 et les indications de la plaque signalétique.

Comment entretenir le convecteur ?

Nettoyez régulièrement les grilles de ventilation supérieure et inférieure avec un aspirateur. N'utilisez pas de produits de nettoyage abrasifs ou corrosifs.

Que faire si l'appareil s'arrête en raison d'une surchauffe ?

Le limiteur de température de sécurité s'est déclenché. Éliminez la cause (par exemple une sortie d'air obstruée). Après quelques minutes de refroidissement, l'appareil se remet en service. Si le problème persiste, contactez un service après-vente agréé.

Quelles distances de sécurité respecter ?

Respectez les distances minimales indiquées dans le manuel (schéma). Ne pas placer l'appareil directement sous une prise de courant. L'air chaud ne doit pas être obstrué par des rideaux ou autres objets.

Comment limiter la plage de réglage de la température ?

Détachez les deux pions (repère 3) à l'arrière du boîtier de commande et montez-les de part et d'autre du chiffre correspondant à la température maximale souhaitée.

Le convecteur dégage une odeur lors de la première utilisation, est-ce normal ?

Oui, c'est normal. Assurez une ventilation suffisante (fenêtre entrouverte) lors de la première mise en service jusqu'à ce que l'odeur disparaisse.

Comment raccorder électriquement le convecteur ?

L'appareil est livré avec un câble et une fiche. Branchez-le sur une prise 230 V. Pour un raccordement fixe, faites appel à un électricien qualifié. La prise ou le boîtier de raccordement doit être à au moins 10 cm sur le côté de l'appareil.

MODE D'EMPLOI WKL 502 AEG

Notice d'utilisation et de montage

Français

Convector

1. Notice d'utilisation 9
   1.1 Mettre l'appareil en service 9

1.2 Chauffage 9
1.2.1 Protection contre le gel 9
1.2.2 Limitation du régulateur de tempéature 9
1.3 Regles de sécurité 9
1.4 Entretien et maintenance 9

1. Notice de montage 10
   2.1 Montage du support mural 10

2.2 Fixation du convecteur 10
2.3 Raccordement electrique 11 Dispositif de sécurité 11

1. Garantie 11
   3.1 Environnement et recyclage 11

Indices

Espanol

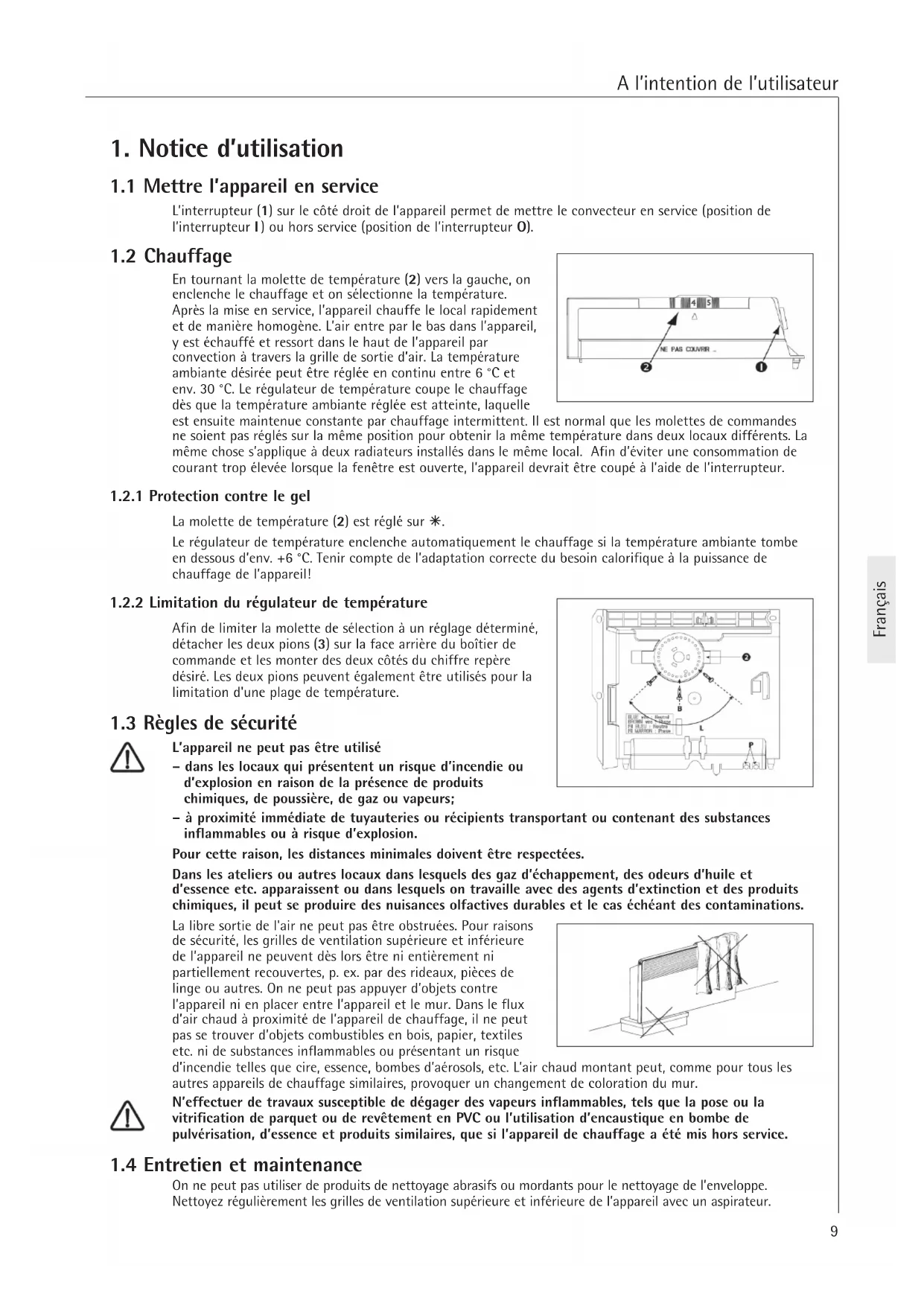

1. Notice d'utilisation

1.1 Mettre l'appareil en service

L'interrupteur (1) sur le cote droit de l'apparil permet demettre le convecteur en service (position de l'interrupteur I) ou hors service (position de l'interrupteur O).

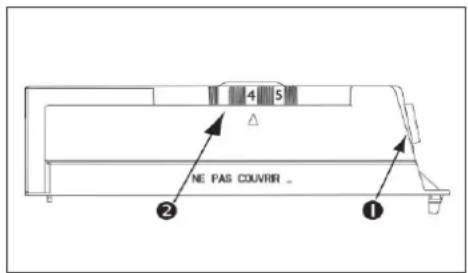

1.2 Chauffage

En tournant la molette de température (2) vers la gauche, on enclenché le chauffage et on seLECTIONne la température.
Après la mise en service, l'appareil chauffe le local rapidement et de manière homogène. L'air entre par le bas dans l'appareil, y est échauffé et ressort dans le haut de l'appareil par convection à travers la grille de sortie d'air. La température ambiente désirée peut être régée en continu entre 6^ et env. 30^ . Le régulateur de température coupe le chauffage des que la température ambiente régée est atteinte, laquelle

est ensuite maintainue constante par chauffage intermittent. Il est normal que les molettes de commandes ne soient pas regles sur la meme position pour obtenir la meme temperature dans deux locaux differents. La meme chose s'applique a deux radiateurs installés dans le meme local. Afin d'eviter une consommation de courant trop elevée lorsque la fenetre est ouverte, l'appareil devrait etre coupé a I'aide de I'interrupteur.

1.2.1 Protection contre le gel

La molette de température (2) est régèle sur

Le régulateur de température enclenché automatiquement le chauffage si la température ambiente tombe en dessous d'env. +6 °C. Tenir compte de l'adaptation correcte du besoin calorifique à la puissance de chauffage de l'appareil!

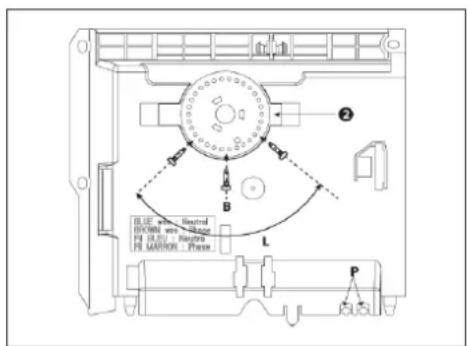

1.2.2 Limitation du régulateur de température

Afin de limiter la molette de selection à un réglage déterminé, detacher les deux pions (3) sur la face arrière du boitier de commande et les monter des deux cots du chiffre repéré désire. Les deux pions peuvent également être utilisés pour la limitation d'une plage de température.

1.3 Règles de sécurité

L'appareil ne peut pas etre utilise

-dans les locaux qui presentent un risque d'incendie ou d'explosion en raison de la presence de produits chimiques, de poussiere, de gaz ou vapeurs;
- à proximé immediate de tuyauteries ou récients transportant ou contenant des substances inflammables ou à risque d'explosion.

Pour cette raison, les distances minimales doivent etre respectees.

Dans les ateliers ou autres locaux dans lesquels des gaz d'échémpement, des odeurs d'huile et d'essence etc. apparaissent ou dans lesquels on travaille avec des agents d'extinction et des produits chimiques, il peut se produit des nuisances olfactives durables et le cas échéant des contaminations.

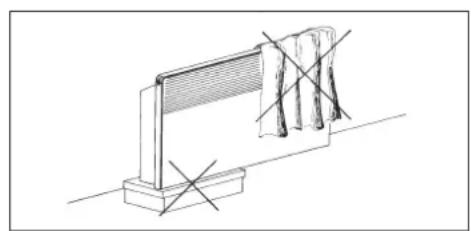

La libre sortie de l'air ne peut pas etre obstruées. Pour raisons de sécurité, les grilles de ventilation supérieure et inférieure de I'appareil ne peuvent des lors etre ni entierement ni partiellement recouvertes, p.ex. par des rideaux, pieces de linge ou autres. On ne peut pas appuyer d'objects contre I'appareil ni en placer entre I'appareil et le mur. Dans le flux d'air chaud a proximite de I'appareil de chauffage, il ne peut pas se couver d'objects combustibles en bois, papier, textiles etc. ni de substances inflammables ou presentant un risque

d'incendie telles que ciere, essence, bombes d'aerosols, etc. L'air chaud montant peut, comme pour tous les autres apparèils de chauffage similaires, provoquer un changement de coloration du mur.

N'effectuer de travaux susceptible de dégager des vapeurs inflammables, tels que la pose ou la vitrification de parquet ou de revêtement en PVC ou l'utilisation d'encaustique en bomber de pulverisation, d'essence et produits similaires, que si l'appareil de chauffage a été mis hors service.

1.4 Entretien et maintenance

On ne peut pas utiliser de produits de nettoyage abrasifs ou mordants pour le nettoyage de l'enveloppe. Nettoyez régulierement les grilles de ventilation supérieure et inférieure de l'appareil avec un aspirateur.

2. Notice de montage

Le montage et le raccordement des convecteurs AEG doivent être effectuels par un spécialiste dans le respect de ces instructions de montage.

Les instructions de montage font partie de l'appareil et doivent être conservées avec soin par son propriétaire. En cas de changement de propriété, elles doivent être remises au propriétaire suivant.

Les convecteurs AEG sont des apparéils de chauffage électricque direct qui se fixent au mur et convennent particulièrement pour le chauffage de petits locaux tels qu'un local de bricolage, une cuisine, une salle de bains, une buanderie, etc.

La première mise en service de l'appareil donne lieu à une formation d'odeurs, aussi est-il nécessaire de veiller à une ventilation suffisante du local (p. ex. fenêtre entrebaillée).

Le convecteur est livre complet avec cable de raccordement et fiche. (Exception: WKL502 C à WKL3002 C)

L'appareil de chauffage ne peut pas etre place directement a coted'une prise de courant murale!

2.1 Montage du support mural

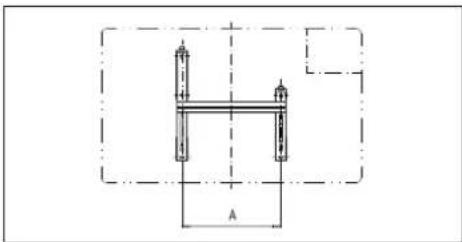

Le support mural est basé sur un point central (voir illustration et tableau ci-dessous). Il peut lui-même servir de gabarit pour la fixation et garantir ainsi la distance nécessaire par rapport au sol. Posez le support mural sur le sol et dessinez l'emplacement des trous inférieurs (①), correspondant aux trous A et D (I).

Type WKL WKL WKL WKL WKL WKL WKL WKL
	502 752	1002 1502	2 2002 25	02 3002
Puisance nominale W 500 750	1000 1500	2000 2500	3000
Largeur mm 370 370 445 590 740 890 1036
Hauteur mm 450 450 450 450 450	50 450 450
Profondeur mm 78 78 78 78 78avec support mural 100 100	78 78100 100 100 100	00 100 100
Dimension A 121 121 195 343	491 639 790
Poidskg	4,1 4,1	4,7 6,1 7,4	8,1 10,0

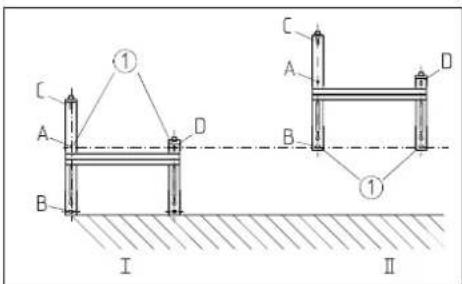

Soulevez ensuite le support mural, à savoir de telle façon que les trouss B dans le support mural coincident avec les points (1) que vous venez de dessiner.

Vous pouvez maintainant dessiner à travers les trouc C et D dans le support mural les deux trouc supérieurs pour la fixation murale (II).

Forer ensuite les troux, placer les chevilles et fixer le support mural avec 4 vis.

2.2 Fixation du convecteur

Accrochez le convecteur par ses fentes d'accrochage situées à la face arrrière de l'appareil simultanément sur les 4 languettes du support mural et poussez-le vers le bas pour le bloquer en position. Tournez ensuite le boulon de blocage (4) du support mural dans le sens des aiguilles d'une montre jusqu'à la butée; la fixation est alors verrouillée.

Pour détacher le convecteur, vous devez effectuer dans l'ordre inverse les mesures qui viennent d'être décrites.

2.3 Raccordement electrique

L'appareil est concu pour le courant alternatif 230 V.

Respectez les stipulations NFC 15 100, les prescriptions de votre entreprise de distribution d'électricité et de la plaque signalétique. Ne pas installer l'appareil sous une prise de courant.

Sécurité électrique!

Les convecteurs possedent la classe de protection II ( l ) et la Protection contre les projections (IP24).

Tenir compte de la plaque signalétique!

La tension indiquée doit correspondre à la tension de reseau. Sélectionner une section suffisante pour le conducteur d'alimentation. Pour le raccordement, une prise de courant ou un boîtier de raccordement d'appareil pour raccordement fixe doit être installé à distance d'au moins 10 cm sur le côte de l'appareil de chauffage.

Conformément aux conditions de construction, l'installation électrique posée à demeure doit être équipée d'un dispositif de commutation omnipolaire ayant une ouverture de contact de 3mm au moins.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Lors de l'installation de l'appareil de chauffage dans des locaux équipés d'une baignoire ou d'une douche, tenir compte du volume de protection suivant NF C 15 100 en respectant les indications sur la plaque signalétique.

Pour les appareils équipés d'une prise de courant et commercialisés en France, il est obligatoire de couper la prise de courant pour effectuer le raccordement électrique.

Dispositif de sécurité

Les convecteurs possedent un limiteur de temperature de securié que foupe le chauffage en cas de danger. Si la protection contre les températures excessives a declenché, la cause doit etre eliminée (p.ex. ouverture de sortie d'air bouchee).

Après un temps de refroidissement de quelques minutes, l'appareil se remet en service. Si la protection contre les températures excessives se déclenché à nouveau après la remise en service, un service après-vente autorisé doit être charge d'éliminer le défaut.

Attention!

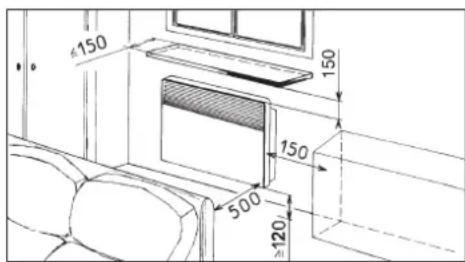

Respecter les distances de sécurité (mm) suivant l'illustration suivante.

3. Garantie

La garantie est a faire valor dans le pays ou l'appareil a ete achete. A cette fin, veuillez prende contact avec la filiale AEG concennee, a defaut l'importateur agreé.

Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié.

Le fabricant ne saurait etre rendu responsable des dommages causés par un appeareil qui n'aurait pas ete instalé ou utilise conformément à la notice de montage et d'utilisation jointe a l'appareil.

3.1 Environnement et recyclage

Nous you demandons de oua aidar a preserver l'environnement. Pour ce faire, merci de you debarrasser de I'emballage conformement aux regles nationales relatives au traitement des dechets.
