INSTRUKCJA OBSŁUGI WKL 502 AEG

Instrukcja uzytkowania i montazu

Polski

Inhaltsverzeichnis

Deutsch

1. Instruktura uzytkowania 21

1.1 Węczanie konwektora 21
1.2 Włacznie ogrzewania 21
1.2.1 Zabepieczenie przechimrozowe 21
1.2.2 Blokada nastawy termoregulatora 21

1.3Uwaga 21
1.4 Konserwacja 21

1. Instrukcja montazu 22

2.1 Montaz uchwtyu do mocowania na scianie 22
2.2 Mocowanie konwektora 22
2.3Instalaeja elektryczna 23

3.Gwarancja 23

3.1 Srodowisko naturalne i recycl Kling 23

Table of Contents

English

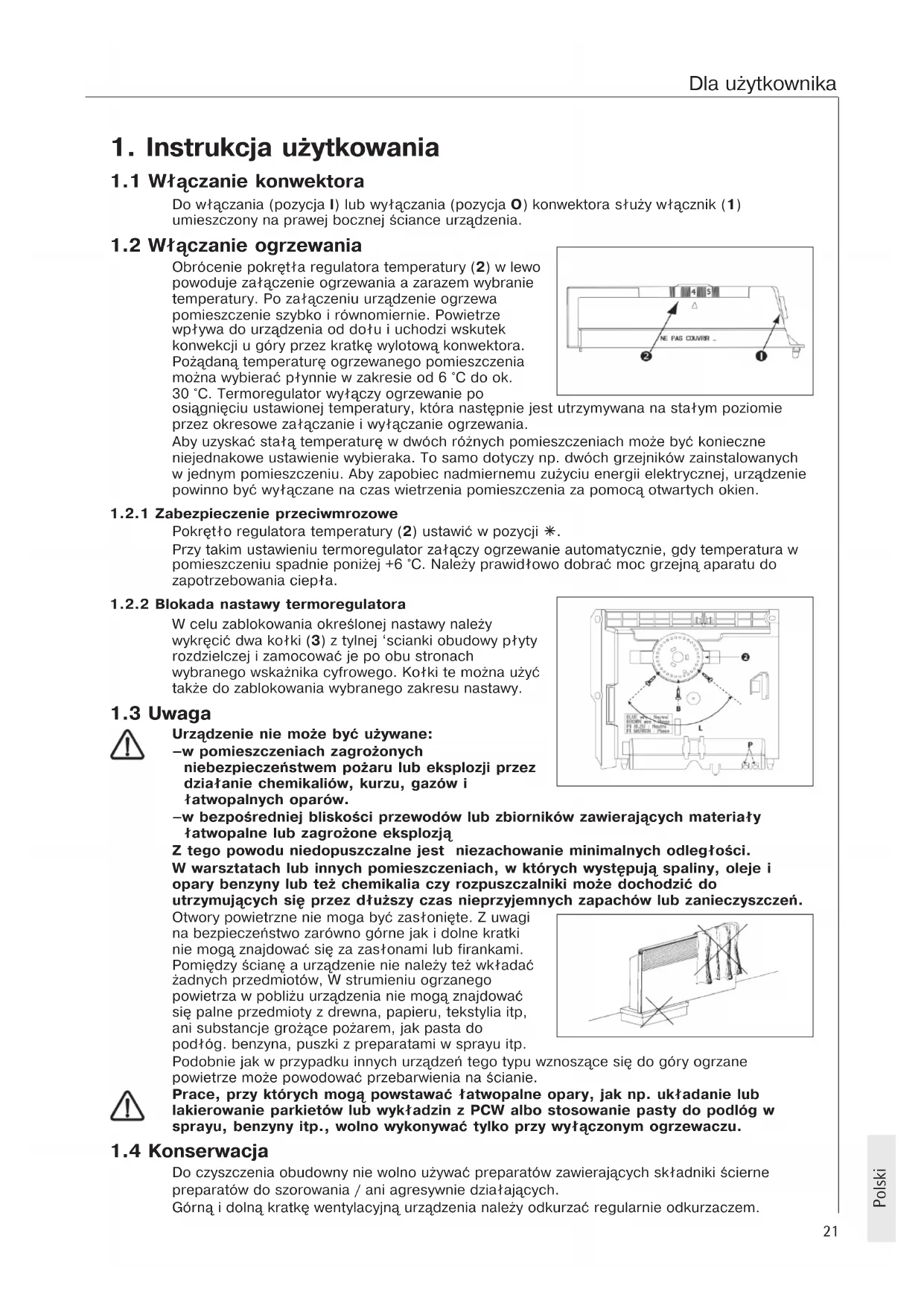

1. Instrukcja uzytkowania

1.1 Węȩczanie konwektora

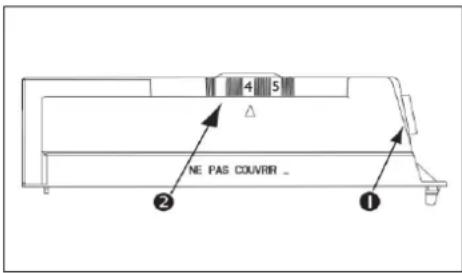

Do wączania (pozycja I) lub wączania (pozycja O) konwektora sązy wącznik (1) umieszczony na prawej bocznej sciance urzadzenia.

1.2 Włączanie ogrzewania

ObrćeniePokretáregulatora temperature (2) w lewo powoduje zaćacenieogržewania a zarazem wybranie temperature. Po zaćceniu urzadzeniaogržewapomieszczenie szybko i rownomiernie. Powietrzejwpłwydo urzadzenia od dofu i uchodzi wskutek konwekcji u góry przyez kratkę wylotowa konwektora. Pozadana temparatureogržewanego pomieszczenia)...noza wybierać pflynnie w zakresie od 6^ do ok. 30^. Termoregulator wy)—czyogržewanie poosiagnęciu ustawionej temperature, kóra nastepnie jest...,...,...,...,..., ...

Aby uzyskać stała temperature w dwóch rożnych pomieszczeniach要去ć konieczne niedynam pomieszczeniu. Aby zapobiec nadmiernemu zuzymi energii elektrycznej, urzadzenia powinno być wyłuczane na czas wietrzenia pomieszczenia za pomocą otwartych okien.

1.2.1 Zabezpieczenie przyciemrozowej

Pokretto regulatora temperature (2) ustawic w pozycji *.

Przy takim ustawieniu termoregulator zaączy ogrzewanie automatycznie, gdy temperatura w pomieszczeniu spadnie ponizej +6 °C. Naleźyprawidławo dobrać moc grzejna aparatu do zapotrzebowania ciepta.

1.2.2 Blokada nastawy termoregulatora

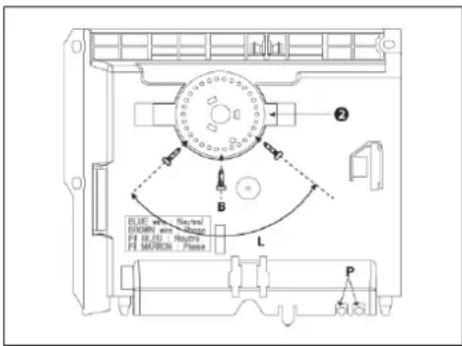

W celu zablokowania okreslonej nastawy nalezy wykrecić dwa kołki (3) z tylnej 'scianki obudowy płyty rozdzielczej i zamocowych je po obu stronach wybranego wskaznika cyfrowego. Kołki te mayna uzyc takze do zablokowania wybranego zakresu nastawy.

1.3 Uwaga

Urzadzenie nieMZebyc uzywane:

-w pomieszczeniach zagrozonych niebepezcieznstwem pozaru lub eksplozji przydziafanie chemikaliow, kurzu, gazow i katwopalnych oparow.

-w bezposrednej bliskosci przywodow lub zbiornikow zagierajczych materiały katwopalne lub zagrozone eksplozja

Z tego powodu niedopuszczalne jest niezachowanie minimalych odlegtosci. W warsztatach lub innych pomieszczeniach, w ktorych wystepuja spaliny, oleje i opary benzyny lub tez chemikaliaczy Rozpuszczniki moze dochodzic do utrzymujacych sie przyduszcy czasNieprzyjemnych zapachow lub zanieczyszczen.

Otwory powietrzne nie moga byc zasloniene. Z uwagi na bezpieczentwo zarowno gorne jak i dolne kratkii nie moga znajdowac sie za zaslonami lub firankami. Pomiiedzy sciane a urzadzenie nie nalezy tez wkładac zadnych przyedmiotów, W strumieniuogrzanego powietrza w povlizu urzadzenia nie moga znajdowac sie palne przyedmioty z drewna, papieru, tekstylia itp, ani substancje groźace poźarem, jak pasta do podfog. benzyna, puszki z preparatami w sprayu itp.

Podobnie jak w przypadku innych urzadzen unto typu wznoszace sie do góryogrzanegowirze moze powodowac przybarwienia na scianie.

Prace, przy tkorych moga powstawac fatwopalne opary, jak np. ukradanie lub lakierowanie parkietow lub wykstadzin z PCW albo stosowanie pasty do podlrog w sprayu, benzyny itp., wolno wykonywa c tylko przy wyfaczonymogrzewaczu.

1.4 Konserwacja

Do czyszczenia obudowy nie wolno uzywac preparatow zawierajacych składniki scierne preparatów do szorOWania / ani agresywnie dziaJajacych.

Görnä idolna kratke wentylacyjna urzadzenia nalezy odkurzać regularnie odkurzaczem.

2. Instrukcja montazu

Montaz i podęczenie konwektorów AEG musza byc wykonane przy zkalifikowanego instalatora z uwzgliednieniem wskazowej zawartych w niniejszej instrukcj.

Instrukcja montazu nalezy do urzadzenia i powinna byc starannie przechowywana przyez wlsaosciela. W razie zmiany wlsaosciela instrukcje nalezy przyekazać nowemu wlsaoscielowy.

Konwektory AEG to elektryczne ogrzewacze bezposrednie, mocowane na scianie i nadajace sie szccepholnie do ogrzewania mniejszych pomieszczen jak: pracownia, kuchnia, tazienka, pralnia itd, W komplecie dostarczanych konwektorów znajduje sie sznur sieciowy z wtyczka.

Przy pierwszym uruchomieniu要去 dojsć do wydzielania są zapachu wskutek rozgrzewania są elementenów konwektora. W takim przypadku sąȩzy dostatecznie przygewietrzyć pomieszczenie w tym konwektor sąznajduje.

Konwektor dostarczany jest w komplecie z przyłączeniowym i wtyczka. (Wyjatek: WKL502 C do WKL3002 C)

Ogrzewaczy nie wolno umieszczac bezposrednio pod, sciennym gniazdem sieci elektrycznej!

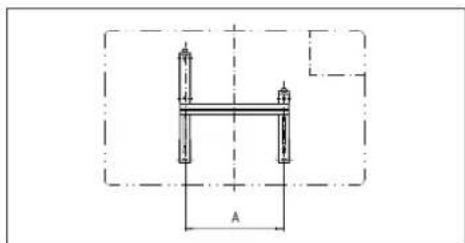

2.1 Montaz uchwytu do mocowania na scianie

Uchwyt nie jest centryczny w stosunku do obudowy (patrz rys. i ponijsza tabela).

Moze rowniez sluzyc jako szablon do mocowania gwarantujac rownoczesnie odpowiedni odstep od podtoza.

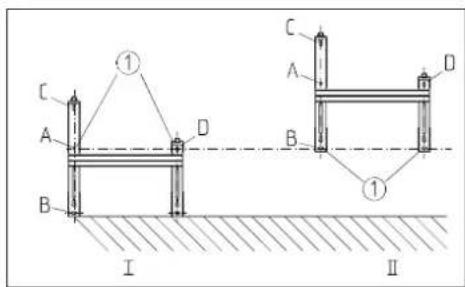

Ustawic uchwyt do mocowania konwektora na podchodze i zaznaczyc dolne otwory (1),Pokrywajace sie z otworami A i D (I).

Nastepnie uniesc uchwyt do mocowania na scianie do gory w taki sposob, aby otwory B w uchwycie Pokryt sy z zaznaczonymi punktami (①). W tej pozycji zaznaczyc, poprzej otwory C w uchwycie nasciennym, dwa otwory do zamocowania do sciany (II). Nastepnie wywiercić otwory, zafozyc kołki Rozporowe i zamocować uchwyt nascienny czterema wkritami.

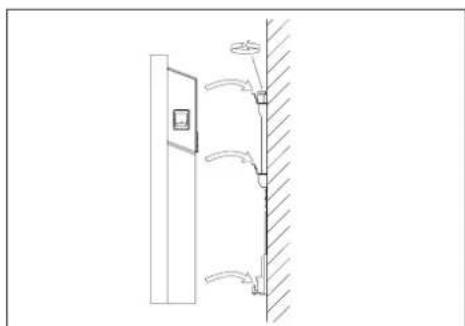

2.2 Mocowanie konwektora

Konwektor zawiesic na 4 jejzczkach uchwytu nasciennego za znajdujace sie w tylnej sciance urzadzenia cztery wyciecia i nacisnac w dof do oporu. W celu zabpieczenia urzadzenia obrócic do oporu bolec uchwytu nasciennego (4) w kierunku ruchu wskazowek zegara.

W celu demontazu konwektora powyzsze czynnosci wykonać w kolejnosci odwrotnej.

2.3 Instalaeja elektryczna

Konwektor jest przywidziany do zasiliania prądem zmiennym 230 V.

Nalezy przyestrzegać zalecenia odnosnégo Rejonu Energetyczncgo. Nalezy rownieź przyestrzegać zalecenia z tabliczki znamionowej urzadzenia.

Bezpieczenstwo elektryczne

Konwektory sa wykonane w klasie ochronnosci II (回) z zabezpieczeniem przyciwbryzgowym (#P24).

Uwaga na tabliczek znamionowa!

Napięcie podane na tabliczce musi byc identyczne z napieciem w sieci zasilajść. Dobrać przyzewód o odpwiednim przykroju. Do podączenia konwektora sąȩzy w odlegatósci co najmież 10 cm w bok odogrzewacza umieszec gniaźdo sieciowe lub gniaźdo do podączenia na state.

Sta sta instalacja elektryczna, wedug wymagan konstruktora, musi byc wyposazona w wielobiegunowy wytagznik, ktorego odstep otwarcia winosi co najmiej 3 mm.

W przypadku widocznych uszkodzen przyzewodu zasilajęcego urzadzenia, celemunikość zagrożn, musi być on wymiemeny przyez produkta, serwis lub wykalifikowanego SPECIALIST.

Zasada ogolna:

przy instalowaniu ogrzewacza w pomieszczeniach z wanna kapielowa lub natryskiem nalezy przyestrzegać strefy ochronnej wg VDE 0100/DIN 57100, cz. 701 zgodnie z danymi podanymi na tabliczce znamionowej.

Zabepieczenia

Konwektory są wyposañone w termoregulator zabezmieczajcy (STB), który w razie niebezmieczénstwa wyłacza ogrzewanie. Po wyłaczeniu konwektora przyze zabezmieczenie przyzed nadmiernym wzrostem temperaturyNSEy usunć przyczynę (np. zaşoniety otwor wylotowy powietrza).

Po kilku minutach, gdy urzadzenie ostygnie, nastapi loro ponowne samocznne wączenia. Jeźeli po wączeniu zabezmieczenie zadziata ponownie, w celu usuniecia usterki nalezy wezwac autoryzowany serwis.

Uwaga:

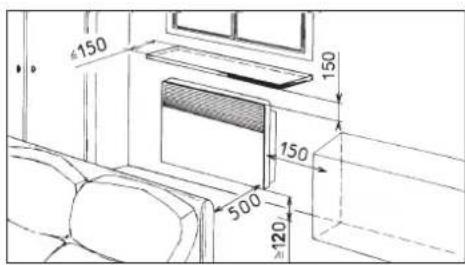

Przestrzegać odlegtosci podanych na rys.

3. Gwarancja

Gwarancja obejmujte tylko obszar kraju w którym urzadzenie zostato zakupione. Naprawy gwarancjne nalezy zgtaszać do zakladu serwisowej wymienionego w karcie gwarancjnej.

Montaž, podźaczenia elektryczne oraz konserwacja urzadzenia mogą być wykonane wyłączenia przy uprawnionego instalatora.

Producent nie bierze odpowiedzialnosci za uszkodzenia urzadzen winilkfte z montazu i/lub uzytkowania niedgodnego z niniejsza instrukcja montazu i obstugi.

3.1Środowisko naturale i recycl Kling

Prosimy o wspóprace w zakresie przestrzegania zasad ochrony srodowiska. W tym celu naleź usunć opakowanie zgodnia z obowiażucymi przypisami o recyklingeru.
