WKL 502 - Topení AEG - Bezplatný návod k obsluze

Značka	AEG
Model	WKL 502
Typ produktu	Nástěnný elektrický konvektor
Jmenovitý výkon	500 W
Napájecí napětí	230 V střídavé
Rozměry (Š x V x H)	370 x 450 x 78 mm (s držákem 100 mm)
Hmotnost	4,1 kg
Stupeň krytí	IP24
Třída ochrany	Třída II
Typ vytápění	Přirozená konvekce
Rozsah teplot	6 °C až 30 °C (plynule nastavitelné)
Ochrana proti zamrznutí	Ano, automatické zapnutí při 6 °C
Omezení regulátoru	Možné pomocí dvou kolíků na krytu
Ovládací prvky	Vypínač zapnuto/vypnuto, kolečko teploty
Elektrická bezpečnost	Bezpečnostní omezovač teploty, ochrana proti stříkající vodě (IP24)
Montáž	Upevnění na stěnu s držákem, 4 šrouby, blokovací šroub
Elektrické připojení	Zásuvka nebo připojovací krabice, minimální vzdálenost 10 cm na straně
Čištění a údržba	Čistěte mřížky vysavačem, nepoužívejte abrazivní prostředky
Záruka	Záruka v zemi nákupu, kontaktujte pobočku AEG
Recyklace	Likvidujte obal v souladu s národními předpisy

Často kladené otázky - WKL 502 AEG

Jak nainstalovat konvektor AEG WKL 502?

Montáž musí provést odborník. Upevněte nástěnný držák na zeď pomocí 4 hmoždinek a šroubů, zavěste konvektor na výstupky držáku a poté otočte blokovacím šroubem ve směru hodinových ručiček až na doraz.

Jaký je výkon tohoto konvektoru?

Jmenovitý výkon je 500 W, vhodný pro vytápění malých prostor, jako je dílna, kuchyně nebo koupelna.

Jak nastavit požadovanou teplotu?

Otočte kolečkem teploty (označení 2) pro plynulý výběr teploty mezi 6 °C a přibližně 30 °C. Termostat vypne topení po dosažení teploty.

Mohu toto zařízení používat v koupelně?

Ano, zařízení má stupeň krytí IP24 proti stříkající vodě. Dodržujte bezpečnostní objemy stanovené normou NFC 15 100 a údaje na typovém štítku.

Jak udržovat konvektor?

Pravidelně čistěte horní a spodní ventilační mřížky vysavačem. Nepoužívejte abrazivní nebo korozivní čisticí prostředky.

Co dělat, když se zařízení zastaví kvůli přehřátí?

Bezpečnostní omezovač teploty se aktivoval. Odstraňte příčinu (např. ucpaný výstup vzduchu). Po několika minutách chlazení se zařízení znovu zapne. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jaké bezpečnostní vzdálenosti dodržovat?

Dodržujte minimální vzdálenosti uvedené v návodu (schéma). Neumisťujte zařízení přímo pod zásuvku. Horký vzduch nesmí být blokován závěsy nebo jinými předměty.

Jak omezit rozsah nastavení teploty?

Odstraňte dva kolíky (označení 3) na zadní straně ovládacího panelu a nasaďte je na obě strany čísla odpovídajícího požadované maximální teplotě.

Konvektor při prvním použití vydává zápach, je to normální?

Ano, je to normální. Zajistěte dostatečné větrání (pootevřené okno) při prvním uvedení do provozu, dokud zápach nezmizí.

Jak připojit konvektor elektricky?

Zařízení je dodáváno s kabelem a zástrčkou. Zapojte jej do zásuvky 230 V. Pro pevné připojení si přizvěte kvalifikovaného elektrikáře. Zásuvka nebo připojovací krabice musí být alespoň 10 cm od boku zařízení.

NÁVOD K OBSLUZE WKL 502 AEG

Návod k obsslze a montáži

Cesky

Konwektory

1.3 Bezpečnostní predpisy 18
1.4 Udrzba 18

1. Pokyny k montáži 19

2.1 Montáz drázaku na stenu 19
2.2 Upevnéni konvektoru 19
2.3 Elektrické pripojeni 20

3.Zarucni podminky 20
3.1 Zivotni prostre di a recyklace 20

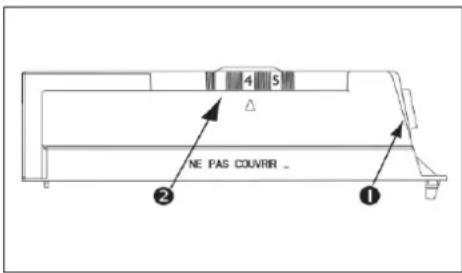

Otočenim ovladače pro nastaveni teploty (2) dolea se zapíná topení a nastavujé se teplota. Po zapnuti začne pristroj rychle a rovnoměrně vyhřivat mistnost. Vzduch vstupujé do pristroje ze spodni strany, ohřiva se, diky konvekci proudí nahoru a prěs vystupné mřížku vystupujé ven z pristroje. Pozadovanou teplotu mistnosti lze plynule nastavit mezi 6 a cca 30^ . Regulátor teploty vypné topení, jakmile je nastavená teplota mistnosti dosažena, a tato je dále udržována na konstantní hodnotě občasným

Pro stejnou teplotu ve dvou ruznych mistnostech je normalni, ze ovladace pro nastaveni teploty nemusi byt zcela shodne nastaveny. Totez plati pro dvte topna tlesa instalovan a v teze mistnosti. Aby se zarbanilo priliis vysoke spotfbe proudu pri otevrenych oknech, je nutno pristroj vypnout pomoci spinae.

1.2.1 Ochrana proti zamrznuti

Ovladač pro nastavení teploty (2) se nastaví do polohy *.

Regulator teploty automatickny prepne na rezim vytapeni, jestlze teplata mistrostiPoklesne pod cca +6^ .Dbejte na spravne stanoveni spotreby tepla vzhledem k topnemu vykonu pristroje!

1.2.2 Omezeni regulatoru teploty

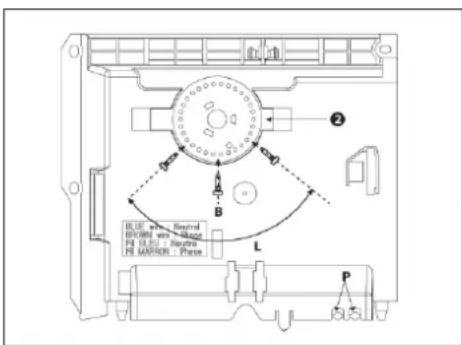

Aby se rozsah nastaveni ovladače teploty omezil na určité nastavení, je třeba uvolnit oba kolíky (3) na zadné straně spinác skřínký a na obou stranách namontovat požadované značky. Oba kolíky mohou být rovně použity pro omezení rozsahu teploty.

1.3 Bezpečnostní predpísey

Pristroj se nesmi použivat

• v prostorach, v nichž hroži nebezpeči vybuchu vzhledem k pritomnosti chemikálii, prachu, plynú nebo vyparú,
• v bezprostředni blízkosti vedeni nebo nádob, které vedou nebo obsahuji horlavé nebo vybusné látky.

Z tohoto duvo du musi byt bezpodminecnedodrzovany minimalni vzdalenosti.

V dilnach nebo jin'ych prostorach, kde se vyskytuji zplodiny, nebo kde se pracuje s Rozpoustedy a chemikaliemi, je citit zapach oleje, benzizu a podobne, muze dochazet k deletrvajicimu neprijemnemu pachu a pripadne ke zneciisteni.

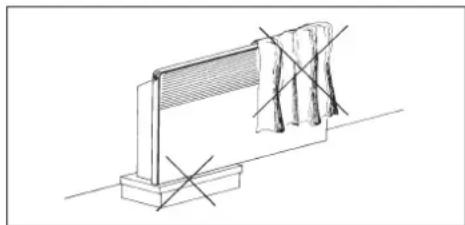

Nesmi byt omezovano volné prouděni vzduchu. Z bezpečnostnich dūvodú se proto nesmi zcela ani céstečné zakryvat horní a spodní vzduchové mřížky na pristroji, napr. záclonami, kusy prádla apod. Na pristroj se rovněž nesmiPoklátad zádné predměty nebo jezasunovat mezi pristroj a stěnu. V proudu teplého vzduchu v blízkosti topidla se nesmi nacházet zádné hořlavé predměty ze děva, papíru, textili apod. a rovněž latký nachylné k zážehu nebo vzplanuti napr. vosk, benzi

V dusledku vystupu teplého vzduchu muže, stejně jaku všech ostatních topidel, docházet k zabarvení stěny.

Práce, pri nichž vznikaji vznětlíve výpary, napr. priPokladání nebo lepení parketnebo podlah z PVC nebo pri použítí spreje na podlahy a benzinu a pod., provádejte vyhradné pri topidle vyrazeném z provozu.

1.4 Udrzba

K Čišěni skrīne se nesmí používat zádné abrazivné nebo agresivné púsobici Čistici prostředky. Pravidelné Čišěte horní a spodní vzduchovou mǐfíku prístroje pomoci yvasače.

2. Pokyny k montáži

Montáž a pripojení konvektorú AEG musi provadět odborník, a to pri dodrženi těchtoPokynú k montáži.

Pokyny k montázi patří k prístroji a je třeba, aby je majitel prístroje pečlive uchovával. V pripadě změny majitele je třeba je predat nasledujicimu majiteli.

Konvektory AEG jsou elektrické primitopné prístroje, které se upevnji na stenu a jsou vchodné zejměna pro vytapěni mensich prostor, např. pracovny, kuchyně, koupelny, umyvärný apod.

Pri prvnim uvedeni pristroje do provozu docházi k vyskyt zapachu, takze je nutno zajistit dostatečné vetrání prostoru (napr. prestavení oken do vyklopené polohy).

Konvektor je dodáván como kompletní Jednotka s privodním kabelem a vidlici. (Výjimka: WKL502 C až WKL3002 C)

Topidlo nesmi byt instalovano a nesmi se použivat bezprostředne pod sit'ovou zasuvkou!

2.1 Montáž držák na stěnu

Držák na stěnu je orientován na střed (viz obrázek a následujíci tabulku).

Müze sám sloužit jako šablona pro upevněi a pritom zajist'ovat potbrebnou vzdalenost od podlavy.

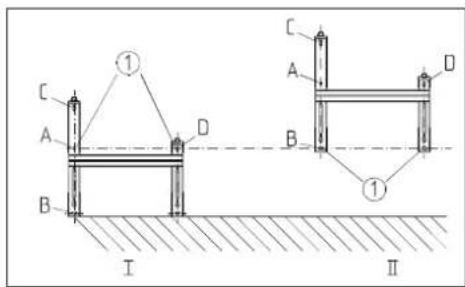

Držák na stěnu postavte na podlahu a označte polohu spodních otvorů (①), které odpovidaji otvorům A a D, na (I).

Typ WKL WKL WKL WKL WKL	WKL WKL
	502 75	2 1002 15	02 2002	2502 3002
Příkon W 500 750 1000 1500	2000 25	00 3000
Šiřka mm 370 370 445 590	740 890	1036
Výška mm 450 450 450 450	450 450	450
Hloubka mm	78	78	78	78	78	78	78
s držákem na stěnu	100	100	100	100	100	100	100
Rozměr A	121 12	1 195	343 49	639 790
Hmotnostkg	4,1	4,1	4,7	6,1	7,4	8,1	10,0

Poté nadzvedněte držák na stenu nahoru, a to tak, aby otvory B v držáku na stenu byly v zákrytu s práve vyznacenými body (①).

Nyni muzete pomoci otvoru C a D v drzaku na stenu označit oba horní otvory pro upevněni na stenu (II). Poté vyvrtejte otvory, vložte hmoźinky a upevněte drzák na stenu pomoci 4 šroubú.

2.2 Upevnéni konvektoru

Konvektor je t'reba upevnovacimi dražkami na zadni straně pristroje současné zavěsit na 4 závesy na držákùna stěnu a zatlačit dolú do aretované polohy. Poté je t'reba fixačné šroub (4) upevněné na stěnu ve směru hodinovych ručíček dotáhnout až na doraz a tím upevněné zajistit.

Při uvolnéni konvektoru je třeba shora uvedene úkony provest v obraceném poradi.

2.3 Elektrické pripojeni

Přistroj je určen pro střidávy proudly 230 V.

Dodržujte ustanoveni VDE 0100, predpisy vašeho dodavatele elektrické energia aPokyny na vyrobnim Šitiku.

Elektrická bezpečnost!

Konvektory spadaji pod tridu ochrany II (2) a ochrany proti strikajici vode (IP24).

Uvedené napétí musi souhlasit s napétimsite. Použijte dostatečné prúžeč privodnich vodiču. Pro priopojen je třeba ve vzdálenosti nejměne 10 cm od topidla naintalovat zásuvku nebo krabici pro pavné priopojen préstroje.

Pevně instalované elektrické vedení musi byt podle prędpisù zřizovatele vybaveno vsepólovym spinacim zařizením, které má rozevřeni kontaktu alespón 3 mm.

Je-li privodni kabel pristroje viditelne poskozen, je nutne nechat kabel vymenit vyrobcem, servisem vyrobce nebo kvalifikovanym odbornikem a zabrinit tak moznym nebezpečim.

Obecné plati:

Pri instalaci topidla v prostorach s vanou nebo sprchou je tbreba dodrzet stupen ochrany podle VDE 0100/DIN 57 100, cAst 701 v souladus udaji na vyrobnim stitku.

Bezpečnostní prvky

Konvektory jsou vybaveny bezpečnostnim omezovacem teploty (STB), který pri nebezpeči vypné topení. V pripadě, ze došlo k vypnutí púsobením tepelné ochrany, je nutno odstranit pričinu (např. zakrytý vystupni otvor).

Po nekolika minutách chlazování se prístroi opět uvede do provozu. jestlíze pří následujícím uvedeni do provozu tepelná ochrana opět prístroi vypne, je třeba se obrátit na autorizovaný servis, aby poruchu odstranil.

Pozor!

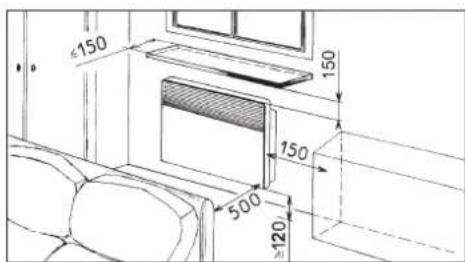

Dodržujte bezpečnostní vzdálenosti (mm) podle následujíciho obrázku.

3. Záručni podmíky

Uplatnováni nároku na poskytnuti záruky je mozné pouze v zemi, kde byl pristroj zakoupen. Obrat'te se prosím na príslušné zastoupení firmy AEG nebo na dovozce.

Montáž (elektrickou instalaci), první uvedeni do provozu a udrzbu tohoto pristroje smi provadét pouze odbornik, ktery se pri tom bude ridit timto námodem.

Vyrobce neruci za pristroje poskozené vivem nedodrženiPokynu pro montáž a provoz uvedenych v prislušnémtážním a provoznim navodu.

3.1 Zivotni prostre di a recyklace

Zadame Vás, abyste nám byli napomocni pri ochrané zivotniho prostředí. Proto odstraťte obal v souladu s platnými predpisy pro zpracovani opadu.
