Hoz 5 Comfort - Chaudière AEG - Notice d'utilisation et mode d'emploi gratuit

Marque	AEG
Modèle	Hoz 5 Comfort
Type de produit	Petit chauffe-eau à écoulement libre (pression nulle)
Capacité nominale	5 L
Dimensions (L x H x P)	263 x 443 x 230 mm
Poids	3,2 kg
Alimentation électrique	230 V, 2 kW, 1/N/PE, 50/60 Hz
Indice de protection	IP24 D
Plage de réglage de température	35 °C à 85 °C
Débit maximum	5 L/min
Type de montage	Au-dessus d'un évier
Matériau de la cuve intérieure	Matière synthétique
Isolation thermique	PSE (polystyrène expansé)
Raccordement hydraulique	Filetage mâle G 1/2 A (entrée et sortie)
Fonction ThermoStop	Oui (isolation thermique du robinet)
Voyant de réchauffement	Oui
Nettoyage	Chiffon humide, détartrage périodique
Sécurité	Disjoncteur omnipolaire, mise à la terre, limitation de température
Accessoires fournis	Support mural
Utilisation	Un seul point de soutirage, eau sanitaire (potable)

FOIRE AUX QUESTIONS - Hoz 5 Comfort AEG

Comment installer le chauffe-eau Hoz 5 Comfort ?

L'installation doit être réalisée par un installateur qualifié. Montez l'appareil verticalement au-dessus d'un évier à l'aide du support mural fourni, en respectant le gabarit de pose. Raccordez hydrauliquement avec une robinetterie à écoulement libre (pression nulle) et électriquement via une prise 2P+T ou un disjoncteur omnipolaire. Suivez la série : débrancher, remplir d'eau, puis rebrancher.

Quel type de robinetterie utiliser avec cet appareil ?

Utilisez exclusivement un robinet à écoulement libre (pression nulle). Pour le modèle Hoz 5 Comfort, le mitigeur adapté est le AHo 50 (mitigeur double commande avec sortie orientable). N'utilisez jamais de robinetterie sous pression.

Que faire si l'appareil ne produit pas d'eau chaude ?

Vérifiez d'abord que le bouton de réglage de température n'est pas sur la position '•' (arrêt). Contrôlez ensuite l'alimentation électrique (prise, disjoncteur). Si le limiteur de sécurité de température s'est enclenché, coupez l'alimentation, laissez refroidir, puis réenclenchez. Si le problème persiste, faites appel à un installateur.

Comment détartrer l'appareil ?

Le détartrage doit être effectué par un installateur. Démontez la bride chauffante électrique, enlevez le gros du tartre en tapant légèrement, puis plongez le corps de chauffe dans un liquide de détartrage jusqu'à la bride. N'utilisez pas de produit détartrant sur l'extérieur de la cuve.

Quelle est la procédure de vidange ?

Avant toute intervention, mettez l'appareil hors tension. Vidangez l'eau via le manchon de raccordement. Attention : l'eau vidangée peut être très chaude (risque de brûlure).

Comment régler la limitation de température ?

Retirez le bouton de réglage de température et la bague de limitation. Placez la bague sur l'axe à la température maximale souhaitée, puis remontez le bouton en position '•'. Cette opération doit être réalisée par l'installateur.

Puis-je installer un tuyau prolongateur sur le bec de la robinetterie ?

Non, il est interdit d'installer un tuyau prolongateur sur le bec de la robinetterie. Cela risquerait d'obturer la sortie et de mettre l'appareil sous pression, ce qui peut l'endommager.

Que signifie le voyant 'réchauffement' ?

Le voyant 'réchauffement' s'allume lorsque l'appareil chauffe l'eau. Il s'éteint une fois la température réglée atteinte. Pendant la phase de réchauffement, de l'eau en expansion peut sortir goutte à goutte de la robinetterie, ce est normal.

L'appareil peut-il être utilisé par des enfants ?

Oui, à partir de 8 ans et sous surveillance, ou après formation aux risques. Toutefois, le nettoyage et la maintenance ne doivent pas être confiés à des enfants. Il est recommandé d'installer un limiteur de température réglé par l'installateur.

Comment nettoyer l'appareil ?

Utilisez un chiffon humide pour nettoyer l'extérieur. N'utilisez jamais de produits abrasifs ou solvants. Contrôlez régulièrement la robinetterie et détartrez la sortie si nécessaire avec des produits du commerce.

MODE D'EMPLOI Hoz 5 Comfort AEG

Petit chauffe-eau à écoulement libre (pression nulle)

Utilisation et installation 21

Petit chauffe-eau à écoulement libre (pression nulle)

Utilisation et installation 31

REMARQUES PARTICULIÈRES

UTILISATION

1. Remarques générales 22
2. Sécurité 22
3. Description de l'appareil 23
4. Nettoyage, entretien et maintenance 23
5. Aide au dépannage 23

INSTALLATION

1. Sécurité 24
2. Description de l'appareil 24
3. Travaux préparatoires 24
4. Montage 25
5. Mise en service 26
6. Réglages 26
7. Mise hors service 26
8. Aide au dépannage 26
9. Maintenance 27
10. Données techniques 28

GARANTIE

ENVIRONNEMENT ET RECYCLAGE

GABARIT DE POSE (EN PAGE CENTRALE DE CETTE NOTICE)

REMARQUES PARTICULIÈRES

L'appareil peut être utilisé par des enfants âgés d'au moins 8 ans ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience, sous surveillance ou après formation à l'utilisation en toute sécurité de l'appareil, si les dangers potentiels ont été compris. Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance. - Quand l'appareil est connecté au réseau électrique de manière fixe, il faut pouvoir le déconnecter à l'aide d'un disjoncteur omnipolaire ayant une ouverture minimale des contacts de 3 mm. Seul un installateur habilité par le fabricant peut remplacer par une pièce de rechange d'origine le câble d'alimentation, en cas d'endommagement ou de remplacement. - Ne jamais connecter l'appareil à l'aide d'une minuterie. Fixez l'appareil comme indiqué au chapitre « Installation / Montage »

En phase de réchauffement, l'eau en expansion sort de la robinetterie de prélèvement goutte à goutte. L'appareil ne doit être installé qu'avec une robinetterie à écoulement libre (pression nulle). Il faut éviter que l'appareil soit soumis à la pression de l'eau. La fonction du dispositif de dégagement est celle d'aération. Le dépôt de tartre peut obturer le dispositif de dégagement et, de ce fait, mettre l'appareil sous pression. - Il ne faut jamais obturer la sortie de la robinetterie. Il faut utiliser des régulateurs de jets d'eau spéciaux pour les chauffe-eaux instantanés à écoulement libre. N'installez pas de tuyau prolongateur sur le bec de la robinetterie. Vidangez l'appareil comme indiqué au chapitre « Installation / Maintenance / Vidange de l'appareil »

UTILISATION

1. Remarques générales

Les chapitres « Remarques particulières » et « Utilisation » s'adressent aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Lisez attentivement cette notice avant utilisation et conservez-la soigneusement.

Le cas échéant, veuillez remettre cette notice au nouvel utilisateur.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger

Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger
!	Blessure
	Électrocution
	Brûlure (brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE- MENT	Signification
DANGER	Caracterise des remarques dont le non-respect en-traine de graves lésions,Voire la mort.
AVERTISSE- MENT	Caracterise des remarques dont le non-respect peutentrainer de graves lésions,Voirie la mort.
ATTENTION	Caracterise des remarques dont le non-respectpeut entrainer des lésions légères ou moyenementgraves.

1.2 Autres repérages utilisés dans cette documentation

Remarque

Le symbole ci-contre caractérise des remarques générales.

» Lisez attentivement les remarques.

Symbole Signification
!	Dommages matériels (dommages causés à l'appareil, dommages indi- rects et pollution de l'environnement)
	Recyclage de l'appareil

» Ce symbole signale une action à entreprendre. Les actions nécessaires sont décrites étape par étape.

1.3 Unités de mesure

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2. Sécurité

2.1 Utilisation conforme

L'appareil à écoulement libre (pression nulle) a été conçu pour chauffer de l'eau sanitaire (potable). L'appareil peut approvisionner un seul point de soutirage.

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, par exemple dans de petites entreprises, à condition que son utilisation soit du même ordre.

Tout autre emploi est considéré comme non conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

AVERTISSEMENT Brûlure

La température de la robinetterie peut dépasser 60°C en service.

Danger de brûlures à des températures de sortie supérieures à 43 °C.

AVERTISSEMENT Blessure

Le bouton de réglage de la température ne peut être enlevé que par un installateur.

AVERTISSEMENT : Blessure

L'appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou par des personnes sans expérience, à condition qu'elles soient surveillées ou qu'elles aient reçu des instructions sur l'utilisation sûre de l'appareil et qu'elles comprennent les dangers potentiels. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Nous recommandons d'installer un limiteur de température si des enfants ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites utilisent l'appareil. La fonction « limitation de température » doit être réglée par l'installateur.

Dommages matériels

L'appareil et la robinetterie doivent être protégés du gel par l'utilisateur.

Dommages matériels

Il faut éviter que l'appareil soit soumis à la pression de l'eau. La fonction du dispositif de dégagement est celle d'aération. Le dépôt de tartre peut obturer le dispositif de dégagement et, de ce fait, mettre l'appareil sous pression.

» Il ne faut jamais obturer la sortie de la robinetterie. » Il faut utiliser des régulateurs de jets d'eau spéciaux pour les chauffe-eaux instantanés à écoulement libre. » N'installez pas de tuyau prolongateur sur le bec de la robinetterie.

Dommages matériels

Le raccordement de l'appareil via un programmateur génère une réinitialisation involontaire du thermostat de sécurité.

» Ne pas connecter l'appareil au réseau électrique à l'aide d'une minuterie.

2.3 Label de conformité

Voir la plaque signalétique sur l'appareil.

L'appareil à écoulement libre (pression nulle) maintient le volume d'eau à une température préréglée. En phase de réchauffement, l'eau en expansion sort de la robinetterie de prélèvement goutte à goutte. L'appareil ne doit être installé qu'avec une robinetterie conçue pour chauffe-eaux à écoulement libre (pression nulle) (voir détails au chapitre « Installation / Description de l'appareil / Accessoires nécessaires »).

Fonction « ThermoStop »

La fonction « ThermoStop » (isolation thermique) du modèle Huz 5 ÖKO Comfort évite la surchauffe de la robinetterie en mode veille (« stand-by »).

3.1 Utilisation

La température de sortie désirée de l'ECS peut être réglée en continu avec le bouton de réglage de température. Le voyant « réchauffement » s'allume en phase de réchauffement.

Huz 5 ÖKO Comfort

Hoz 5 Comfort 26 02-06-0019

1 Bouton de réglage de température 2 Voyant « Réchauffement »

Il est à noter que les températures réelles peuvent différer de la valeur réglée, ceci étant inhérent au système. - froid. Il s'agit de la position « Protection gel » de l'appareil. Ni l'appareil ni la canalisation d'eau ne sont protégés. E env. 40°C e Position « économie d'énergie » recommandée (env. 60°C ), formation de tartre réduite

Remarque

L'installateur peut limiter la température au niveau de l'appareil (voir « Installation / Réglages / Réglage de la limitation de température »).

4. Nettoyage, entretien et maintenance

N'utilisez ni produit de nettoyage abrasif ni solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil.

Il faut contrôler régulièrement la robinetterie. Vous pouvez éliminer le tartre à la sortie de la robinetterie avec les produits de détartrage du commerce.

Presque toutes les eaux déposent du calcaire à des températures élevées. Il se dépose dans l'appareil et affecte son fonctionnement et sa durée de vie. Les radiateurs

devraient donc être détartrés, si besoin est. L'installateur qui connaît la qualité de l'eau locale vous dira quand il convient d'effectuer le prochain détartrage.

1. Aide au dépannage

Problème Cause	Remède
L'appareil ne produit pas d'eau chaude.	Le bouton de réglage de température est réglé sur « • ».	Mettre en marche l'ap-pareil en tournant le bouton de réglage de température.
	L'appareil n'est pas sous tension.	Contrôlez la prise et les disjoncteurs / fusibles du tableau de répartition de la maison.
Le débit d'eau au point de soutirage est réduit.	Le régulateur du jet d'eau de la robinette-rie est entartré.	Détartréz / remplacez le régulateur de jet.
L'appareil produit de forts bruits d'ébullition.	L'appareil est entartré.	Faites détartrer l'appa-riel par un installerateur.

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Communiquez-lui les numéros indiqués sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement :

INSTALLATION

6. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuées que par un installateur qualifié.

6.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pièces de rechange d'origine sont utilisés.

6.2 Prescriptions, normes et directives

Remarque

Respectez la législation et les prescriptions nationales et locales en vigueur.

7. Description de l'appareil

L'appareil est conçu pour alimenter un seul point de soutirage d'eau chaude en partant d'une source d'eau froide.

Huz 5 ÖKO Comfort

L'appareil à écoulement libre (pression nulle) est conçu exclusivement pour le montage sous évier.

Hoz 5 Comfort

L'appareil à écoulement libre (pression nulle) est conçu exclusivement pour le montage au-dessus d'un évier.

7.1 Fournitures

Sont fournis avec l'appareil :

Support mural

7.2 Accessoires nécessaires

La robinetterie suivante est disponible pour le montage en mode de fonctionnement à écoulement libre.

Huz 5 ÖKO Comfort

AHEu 50 WT - Mitigeur à mono-commande pour lavabo

AHEu 50 S - Mitigeur à mono-commande pour évier

AHu 50 - Robinet mélangeur avec sortie orientable

AHu 51 - Mitigeur double commande avec sortie orientable

AHS 50 - Robinet à capteur

Hoz 5 Comfort

AHo 50 - Mitigeur double commande avec sortie orientable

8. Travaux préparatoires

Rincez soigneusement la conduite d'eau.

Installation hydraulique

Une soupape de sécurité est superflue.

Robinetteries

La robinetterie sous pression n'est pas autorisée.

Il faut monter un robinet à écoulement libre (pression nulle).

8.1 Lieu de montage

Dommages matériels

L'appareil doit impérativement être installé dans un local hors gel.

Dommages matériels

Montez l'appareil au mur. Le mur doit être un mur porteur.

Remarque

Veillez à ce que l'appareil soit accessible pour les travaux de maintenance.

Posez l'appareil verticalement à proximité du point de soutirage.

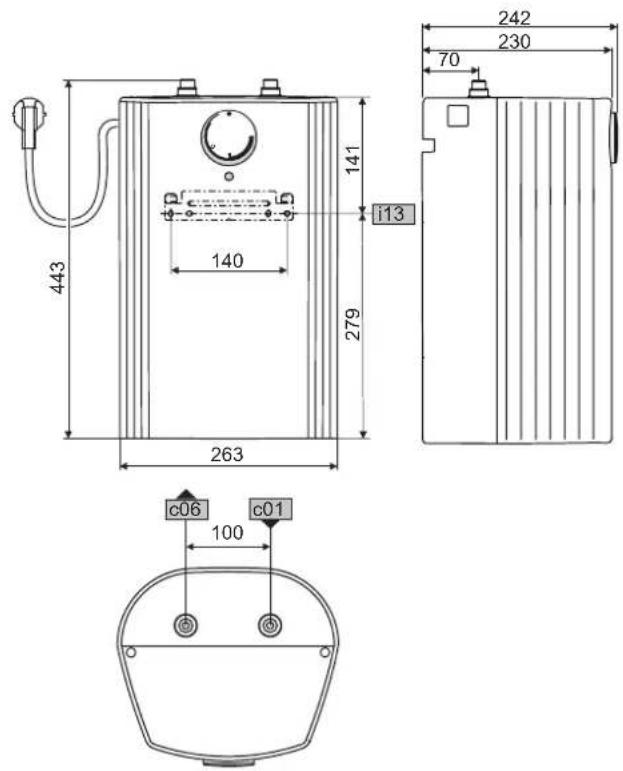

8.1.1 Huz 5 ÖKO Comfort - Montage sous évier

Dommages matériels

Le modèle Huz 5 ÖKO Comfort est conçu exclusivement pour le montage sous évier. Les douilles de raccordement hydraulique de l'appareil sont orientées vers le haut.

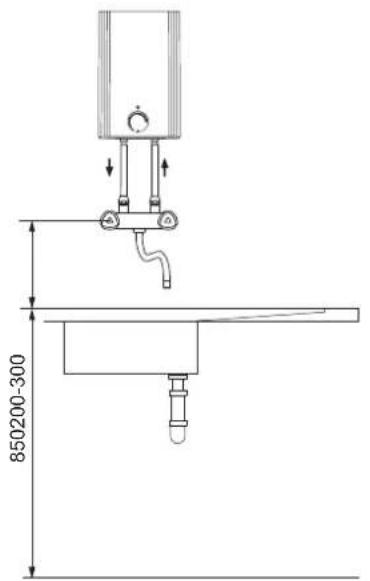

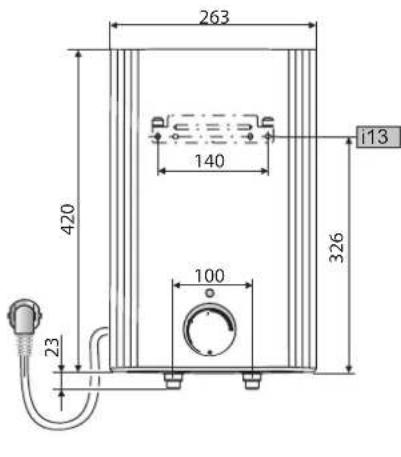

8.1.2 Hoz 5 Comfort - Montage au-dessus d'un évier

Dommages matériels

Le modèle Hoz 5 Comfort est conçu exclusivement pour le montage au-dessus d'un évier. Les douilles de raccordement hydraulique de l'appareil sont orientées vers le bas.

Dommages matériels

La distance maximale permise de la tuyauterie (du robinet à l'appareil) est de 1 mètre.

Avec une tuyauterie dépassant 1 m :

Monter un dispositif externe d'aération sur l'évent.

9. Montage

9.1 Montage de l'appareil

Tracez les trous à percer à l'aide du gabarit de montage fourni (voir en page centrale de cette notice). Percez les trous et posez des chevilles correspondantes. Fixez le support mural avec des vis appropriées. Suspendez l'appareil au support mural.

9.2 Raccordement hydraulique

Dommages matériels

Exécutez tous les travaux de raccordement et d'installation hydrauliques suivant les prescriptions.

Dommages matériels

Sinon, l'appareil risque de fuir et de ne pas fonctionner.

Il faut éviter que l'appareil soit soumis à la pression de l'eau. N'intervertissez pas les raccordements d'eau (entrée / sortie). Réglez le débit (voir la notice de la robinetterie). Tenez compte du débit maximal permis avec la robinetterie grande ouverte (voir le chapitre « Installation / Données techniques / Tableau des données »).

Dommages matériels

Il faut tenir ferme le contre-écrou avec une clé appropriée pour serrer les raccordements.

Huz 5 OKO Comfort

D0000045678

Accorder les codes couleur des raccords de la robinetterie à ceux de l'appareil.

Le bleu à droite = « arrivée de l'eau froide » Le rouge à gauche = « sortie de l'eau chaude » Vissez fermement les raccordements hydrauliques, allant de la robinetterie à l'appareil.

Remarque

Éviter de provoquer des flambages des raccords d'eau lors du montage. Éviter de provoquer des tensions de traction lors du montage.

Hoz 5 Comfort

26_02_06_0025

Vissez fermement les raccordements hydrauliques, allant de la robinetterie à l'appareil.

Remarque

Les poignées de commande des mitigeurs à double commande pour le montage au-dessus d'un évier sont livrées conformément à la norme DIN 44897.

Eau froide à gauche (bleu), eau chaude à droite (rouge).

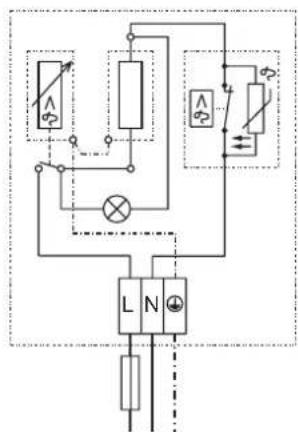

9.3 Raccordement électrique

AVERTISSEMENT : Électrocution. Effectuez tous les travaux de raccordement et d'installation électriques selon les prescriptions.

AVERTISSEMENT : Électrocution. Quand l'appareil est connecté au réseau électrique de manière fixe, il faut pouvoir le déconnecter à l'aide d'un disjoncteur omnipolaire ayant une ouverture minimale des contacts de 3 mm.

AVERTISSEMENT : Électrocution. Veillez à ce que l'appareil soit raccordé au conducteur de mise à la terre.

Dommages matériels. La tension figurant sur la plaque signalétique doit correspondre à la tension du réseau électrique. Respectez les indications de la plaque signalétique.

Les connexions électriques suivantes sont autorisées :

	Huz 5 OKO Comfort	Hoz 5 Comfort
Branchement sur prise secteur 2P+T facilement accessible avec fiche correspondante	X	X
Connexion fixe à une boîte de dérivation avec conducteur de mise à la terre	X	X

10. Mise en service

AVERTISSEMENT : Électrocution. La mise en service doit être réalisée par un installateur en respectant les consignes de sécurité.

10.1 Première mise en service

Ouvrez le robinet d'eau chaude de la robinetterie ou positionnez le mitigeur mono-commande sur « Chaud » jusqu'à ce que l'eau s'écoule sans bulle.

Branchez la fiche dans la prise murale avec terre ou bien enclenchez le disjoncteur au tableau de distribution de l'habitation. Sélectionnez la température désirée. Contrôlez l'étanchéité de toute l'installation hydraulique.

Remarque : le limiteur de sécurité de température s'enclenche quand la série « d'abord l'eau et ensuite le courant » n'est pas suivie.

Observez la série suivante :

Débranchez l'appareil du réseau électrique.

Remplissez d'eau l'appareil. Raccordez l'appareil au réseau électrique.

10.1.1 Remise de l'appareil au client

Expliquez les différentes fonctions de l'appareil à l'utilisateur. Familiarisez-le avec le fonctionnement de l'appareil. Indiquez à l'utilisateur les risques encourus, notamment le danger de brûlures. Remettez la notice et, le cas échéant, les notices des accessoires, si disponibles.

10.2 Remise en service

Voir le chapitre « Installation / Mise en service / Première mise en service »

11. Réglages

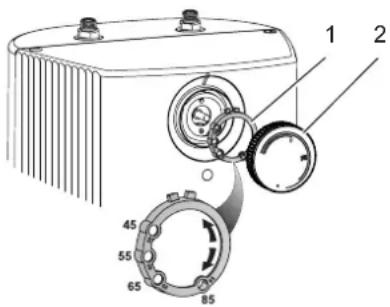

11.1 Réglage de la limitation de température

1 Bague de limitation 2 Bouton de réglage de température

Vous souhaitez limiter la plage de réglage du bouton à une température maximale au moyen de la bague de limitation placée sous celui-ci.

Tournez le bouton de réglage de température en position zéro (jusqu'à la butée de gauche sur « • »).

Retirez le bouton et la bague de limitation. Placez la bague de limitation à la température maximale souhaitée sur l'axe. Montez le bouton de réglage de température en position zéro (*)

12. Mise hors service

Déconnectez l'appareil du réseau électrique en débranchant la fiche de la prise murale ou en déclenchant le disjoncteur/fusible du tableau de distribution de l'habitation. Vidangez l'appareil (voir le chapitre « Installation / Maintenance / Vidange de l'appareil »).

13. Aide au dépannage

Panne	Cause	Remède
L'appareil ne produit pas d'eau chaude.	Le limiteur de sécurité de tempora-ture a été activé.	Supprimez l'origine de l'erreur. Le cas échéant, replacez le thermostat. Laisser l'appareil se refroidir. Quand l'appareil a été mis hors tension élec-trique, le limiteur de sécurité de température est automati-quement remis à zéro.
L'appareil produit de forts bruits d'ébullition.	L'appareil est en-tartré.	Détartrz l'appareil.

14. Maintenance

AVERTISSEMENT Électrocution Il faut mettre l'appareil hors tension électrique avant toute intervention.

Avant de commencer des travaux d'entretien, il faut démonter l'appareil.

14.1 Vidange de l'appareil

AVERTISSEMENT Brûlure L'eau vidangée peut être très chaude.

Vidangez l'appareil via le manchon de raccordement.

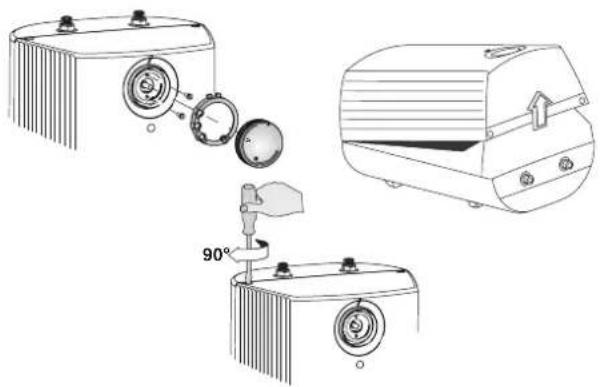

14.2 Ouverture de l'appareil

Retirez le bouton et la bague de limitation. Dévissez les vis situées sous le bouton de réglage de température.

Ouvrez le capot en baissant vers l'intérieur les vis de blocage, puis basculez vers le haut le capot pour le retirer.

14.3 Détartrage de l'appareil

Dommages matériels Ne pas traiter l'extérieur de la cuve avec des produits de détartrage.

Démontez la bride chauffante électrique. Enlevez le gros du tartre du corps de chauffe en tapant dessus légèrement. Plongez le corps de chauffe dans le liquide de détartrage jusqu'à la bride chauffante électrique.

14.4 Remplacement du câble d'alimentation

Un installateur doit effectuer le remplacement du câble d'alimentation par une pièce de rechange d'origine. Le cas échéant, un câble électrique H05VV-F3x1,0 peut être utilisé.

14.5 Contrôle du conducteur de mise à la terre

Retirez le bouton et la bague de limitation. Contrôlez le conducteur de mise à la terre (en Allemagne p. ex. BGV A3) entre une vis de fixation du thermostat et une borne de contact du câble d'alimentation.

14.6 Positionnement de la sonde de température dans le tube de protection

» Lors d'un remplacement de thermostat, il faut positionner la sonde de température dans le tube de protection. » Fixez le thermostat sous la fiche de mise à la terre.

	Huz 5 OKO Comfort	Hoz 5 Comfort
L1	185	200

15. Données techniques

15.1 Cotes et raccordements Huz 5 OKO Comfort

Huz 5 ÖKO Comfort
c01 Arrivée eau froide	Filetage mâle	G 3/8 A
c06 Sortie eau chaude Filtagel	mâle G 3/8 A
i13 Support mural

Hoz 5 Comfort

D0000047620

Hoz 5 Comfort
c01 Arrivée eau froide	Filetage mâle	G 1/2 A
c06 Sortie eau chaude	Filetage mâle	G 1/2 A
i13 Support mural

15.2 Schéma électrique

1/N/PE 230 V AC 8502060001

15.3 Courbe de chauffe

La durée de chauffe dépend de l'importance du dépôt de tartre et de la chaleur résiduelle. Les temps de chauffe avec une eau d'alimentation froide à 10 °C et un réglage maximal de la température sont indiqués sur la courbe de chauffe.

x : Température en °C, y : Durée en minutes

15.4 Homologations et certificats spécifiques au pays

Les étiquettes de conformité figurent sur la plaque signalétique.

15.5 Conditions extrêmes de fonctionnement et de dysfonctionnement

En cas de dysfonctionnement, la température à l'intérieur de l'appareil peut monter jusqu'à 100 °C maxi.

15.6 Indications relatives à la consommation énergétique

Les caractéristiques produit correspondent aux prescriptions de la directive UE sur l'éco-conception applicable aux produits liés à l'énergie (EuP).

Huz 5 ÖKO		Comfort	Hoz 5Comfort
222164 222154
Fabricant AEG Haus-		technik	AEG Haus-technik
Profil de soutirage XXS XXS
Classe d'efficacité énergétique		A	A
Efficacité énergétique	%	38	38
Consommation annuelle d'électricité	kWh	487	487
Réglage d'usine du thermostat	°C	55	55
Niveau de puissance acoustique	dB(A)	15	15
Consommation journalière d'élec-tricité	kWh	2,254	2,254

15.7 Tableau de données

Huz 5 ÖKO		Comfort	Hoz 5 Comfort
222164 222154
Données hydrauliques
Capacité nominale	I	5	5
Débit d'eau tiège de 40 °C	I	10	10
Données électriques
Tension nominale	V	230	230
Puisance nominale	kW	2	2
Courant nominal	A	8,7	8,7
Protection	A	10	10
Phases		1/N/PE	1/N/PE
Fréquence	Hz	50/60	50/60
Limites d'utilisation
Plage de réglage de température	°C	35-85	35-85
Pression maximale admissible	MPa	0	0
Débit maximum	l/min	5	5
Données energétiques
Consommation énergétique en état de disponibilité/24 h à 65 °C	kWh	0,22	0,22
Classe d'efficacité énergétique		A	A
Versions
Indice de protection (IP)		IP24 D	IP24 D
Type de montage sous évier		X
Type de montage sur évier			X
Type de construction		Écoulement libre	Écoulement libre
Matériau de la cuve interieure	Matière synthétique		Matière synthétique
Matière de l'isolement thermique		PSE	PSE
Couleur		blanc	blanc
Dimensions
Profondeur	mm	230	230
Hauteur	mm	443	443
Largeur	mm	263	263
Poids
Poids	kg	3,2	3,2

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourrait cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par d'autres.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.

INFORMATIONS PARTICULIÈRES

COMMANDE
