MODE D'EMPLOI R80Li GARDENA

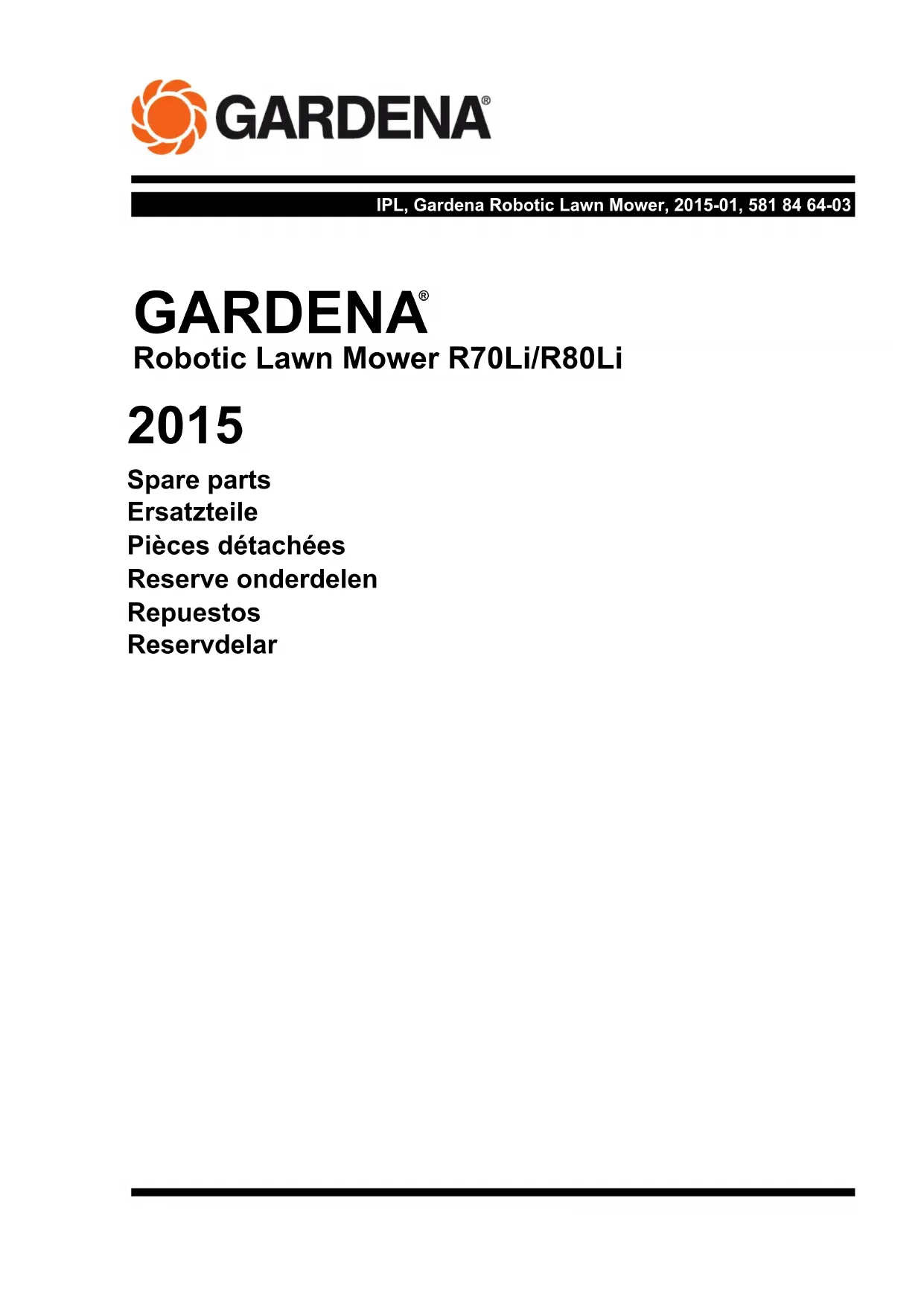

GARDENA®
Robotic Lawn Mower R70Li/R80Li
2015
Spare parts
Ersatzteile
Pièces détachées
Reserve onderdelen
Repuestos
Reservdelar
23

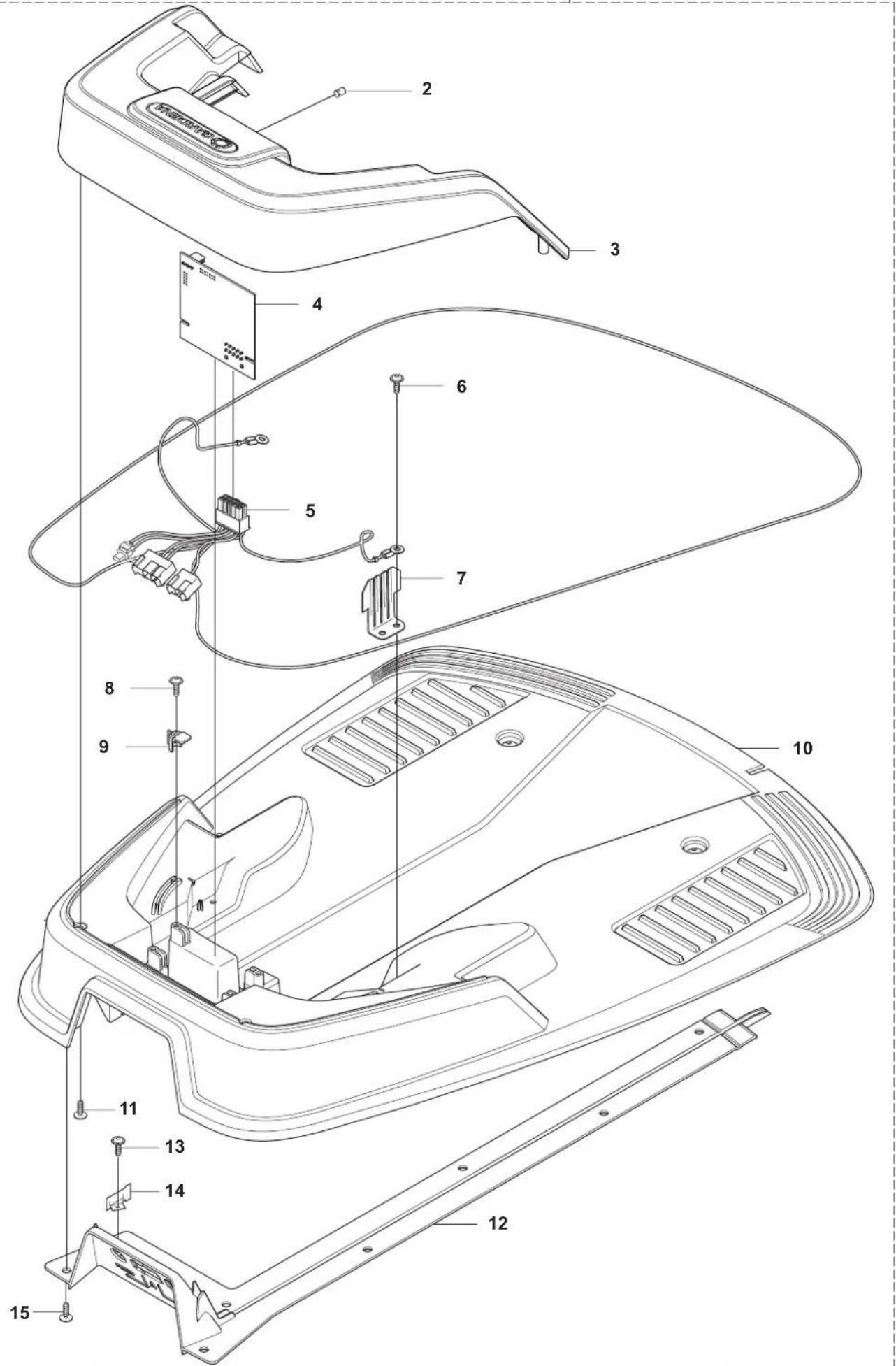

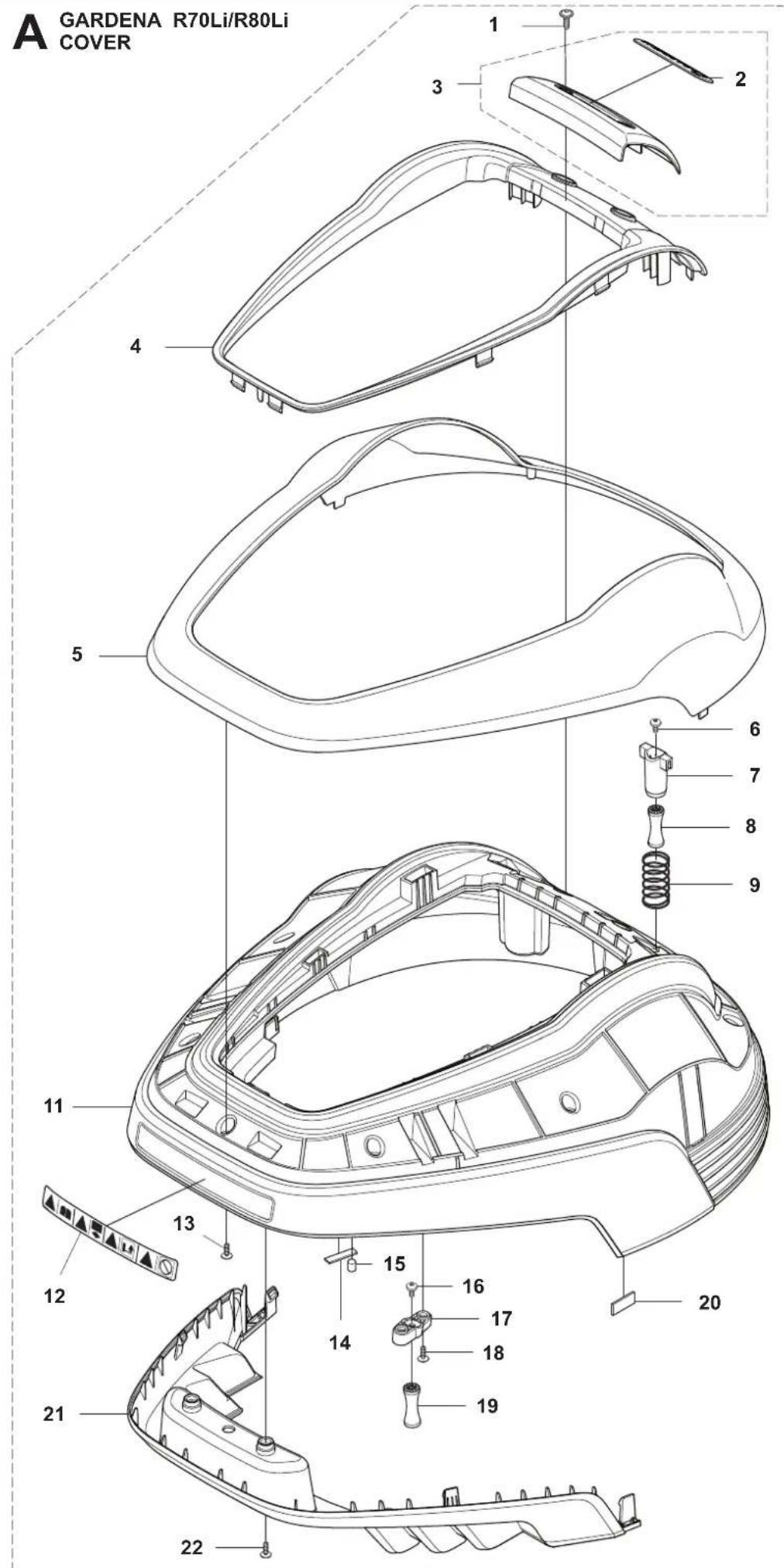

| PAGE A GARDENA R70Li/R80Li COVER | ||||
| Position | Article | Quantity | Notes | Kit |
| 1 575 | 54 33-14 2 Screw, grey (14mm) | |||
| 2 510 | 31 03-01 1 Decal, Gardena logotype 3 | |||
| 3 579 | 39 21-05 1 Logo, plate kit incl. sticker & decal | |||
| 4 577 | 70 76-03 1 Frame | |||
| 5 577 | 70 73-03 1 Cover | |||
| 6 576 | 21 39-01 2 Screw M5x12 | |||
| 7 574 | 46 90-02 2 Bracket, lift sensor | |||
| 8 574 | 46 91-02 2 Rubber damper | |||
| 9 574 | 48 51-02 2 Spring, lift sensor | |||
| 10 580 | 92 76-01 1 Decal, R70Li | |||
| 10 587 | 04 35-02 1 Decal, R80Li | |||
| 11 579 | 39 17-02 1 Main body | |||
| 12 586 | 35 97-01 1 Warning label 11 | |||
| 13 575 | 54 33-14 7 Screw, grey (14mm) | |||
| 14 576 | 03 01-01 1 Plate, collision sensor 11 | |||
| 15 576 | 18 33-01 1 Magnet, collision sensor 11 | |||
| 16 576 | 21 39-01 2 Screw M5x12 | |||
| 17 575 | 41 60-02 2 Support clamp | |||
| 18 575 | 54 33-14 4 Screw, grey (14mm) | |||
| 19 574 | 46 91-02 2 Rubber damper | |||
| 20 576 | 18 32-01 1 Magnet, lift sensor 11 | |||
| 21 577 | 70 65-01 1 Bumper, rear | |||
| 22 575 | 54 33-14 2 Screw, grey (14mm) | |||
| 23 | 577 95 53-09 | 1 | Cover Kit, Complete excl. Model decal | |
GARDENA R70Li/R80Li
CHASSIS UPPER

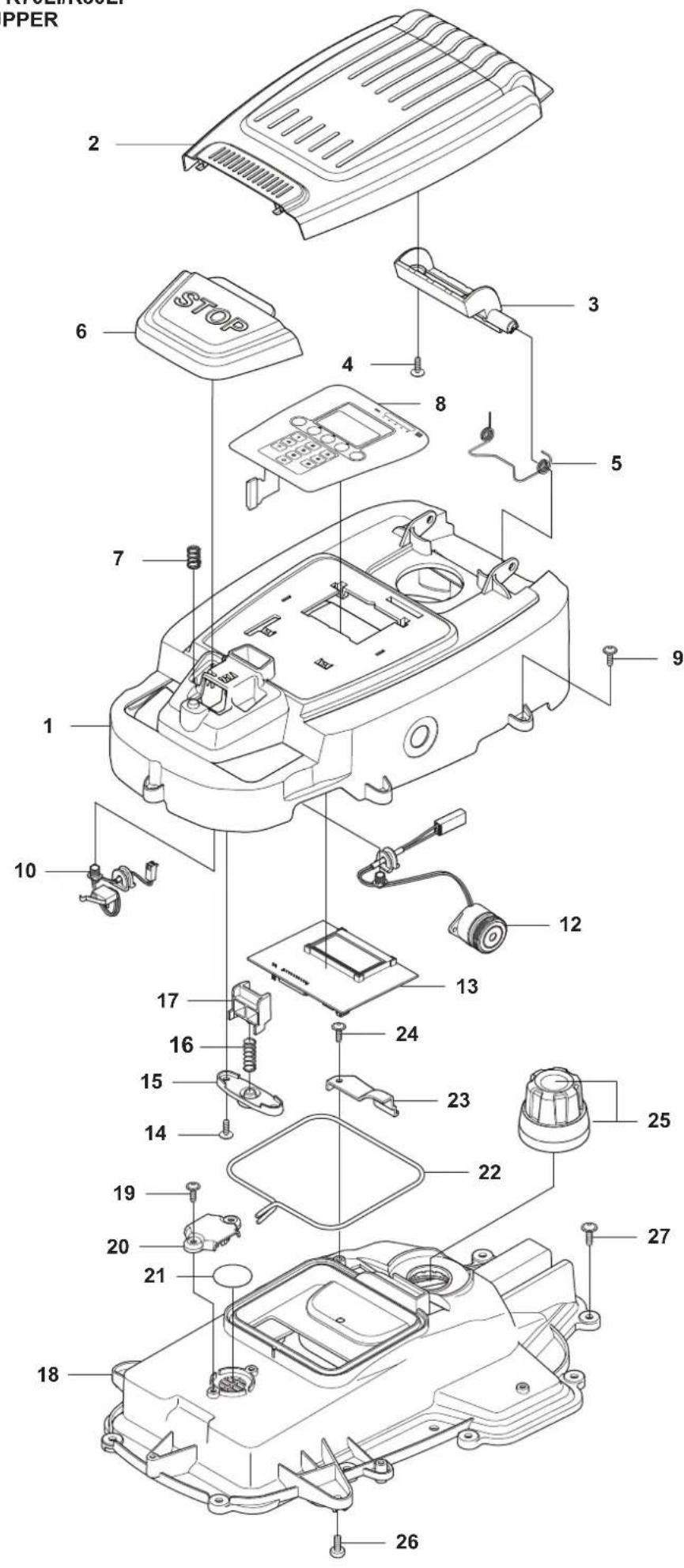

| PAGE B GARDENA R70Li/R80Li CHASSIS UPPER | ||||
| Position | Article | Quantity | Notes | Kit |
| 1 579 | 39 19-02 1 Display cover kit incl. sealing & keyboard | |||
| 2 577 | 70 72 01 1 Cover, height adjustment | |||
| 3 577 | 70 78 01 1 Hinge, height adjustment lid | |||
| 4 575 | 54 33-14 2 Screw, grey (14mm) | |||
| 5 578 | 44 52-01 1 Spring, height adjustment lid | |||
| 6 577 | 70 66 01 1 Stop button | |||
| 7 574 | 48 70-01 1 Spring, stop button | |||
| 8 586 | 94 56-02 1 Keyboard 1 | |||
| 9 575 | 54 33-14 5 Screw, grey (14mm) | |||
| 10 574 | 48 03-01 1 Micro switch, stop button | |||
| 12 574 | 47 59-01 1 Buzzer, display cover | |||
| 13 575 | 64 01-01 1 Display/MMI, circuit board | |||
| 14 575 | 54 33-14 2 Screw, grey (14mm) | |||
| 15 575 | 41 58-01 1 Spring holder, stop button | |||
| 16 576 | 24 22-01 1 Spring lock, stop button | |||
| 17 575 | 40 90-01 1 Lock, stop button | |||
| 18 579 | 39 20-02 1 Chassis upper kit incl. sealing & air filter | |||
| 19 575 | 54 33-14 2 Screw, grey (14mm) | |||
| 20 576 | 69 70-01 1 Cover, air filter | |||
| 21 577 | 75 37-01 1 Air filter kit (10 pcs) | |||
| 22 577 | 75 36-01 1 Sealing strip kit (10 pcs, Ø4mm) | |||
| 22 574 | 87 47-04 1 Sealing strip (Ø4mm) | |||
| 23 576 | 05 39-01 1 Cover, height indicator | |||
| 24 575 | 54 33-14 1 Screw, grey (14mm) | |||
| 25 579 | 39 22-01 1 Knob, height adjustment kit incl. Knob & sticker | |||
| 26 576 | 21 39-01 2 Screw | |||
| 27 | 574 45 01-01 | 10 | Screw | |
C
GARDENA R70Li/R80Li CHASSIS LOWER

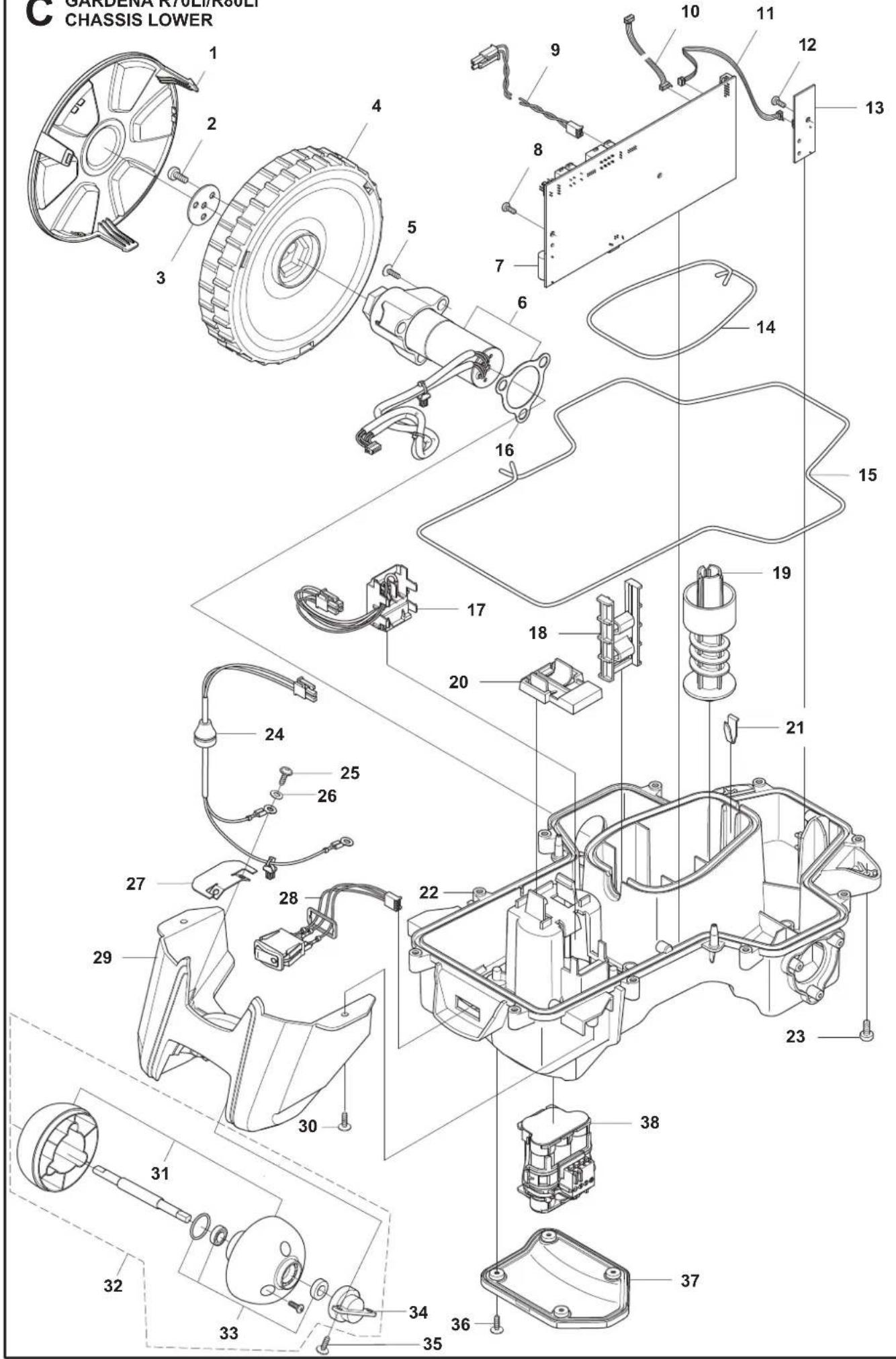

| PAGE C GARDENA R70Li/R80Li CHASSIS LOWER | ||||
| Position | Article | Quantity | Notes | Kit |
| 1 577 | 70 79-01 2 Hub cap, drive wheel | |||
| 2 576 | 21 39-02 6 Screw | |||
| 3 577 | 09 32-01 2 Washer, drive wheel | |||
| 4 574 | 46 51-04 2 Wheel, drive wheel | |||
| 5 575 | 54 33-14 6 Screw, grey (14mm) | |||
| 6 577 | 83 99-04 2 Wheel motor kit incl. sealing | |||
| 7 581 | 22 10-01 1 Main circuit board (MGB) | |||
| 8 535 | 13 03-10 2 Screw (10mm) | |||
| 9 576 | 22 02-01 1 Loom, buzzer extension | |||
| 10 574 | 47 92-01 1 Loom, display | |||
| 11 574 | 47 90-01 1 Loom, loop and lift sensor | |||
| 12 535 | 13 03-10 1 Screw (10mm) | |||
| 13 575 | 64 09-01 1 PCB sensor board | |||
| 14 577 | 75 36-01 1 Sealing strip kit (10 pcs, Ø4mm) | |||
| 14 574 | 87 47-04 1 Sealing strip (Ø4mm) | |||
| 15 577 | 84 36-01 1 Sealing strip kit, chassis (10 pcs, Ø4mm) | |||
| 15 574 | 87 47-03 1 Sealing strip, chassis (Ø4mm) | |||
| 16 574 | 37 37-01 2 Sealing/gasket, motor flange 6 | |||
| 17 574 | 47 98-01 1 Loom, Li-Ion battery | |||
| 18 574 | 50 19-01 2 Guide rail, motor bow | |||
| 19 574 | 48 46-01 1 Height adjustment screw | |||
| 20 575 | 40 82-01 1 Lock, battery plug | |||
| 21 577 | 10 32-01 1 Locking spring | |||
| 22 577 | 84 62-02 1 Chassis lower kit, incl sealing | |||
| 23 576 | 21 39-01 2 Screw | |||
| 24 574 | 47 77-02 1 Loom, charge plate | |||
| 25 575 | 54 33-14 2 Screw, grey (14mm) | |||
| 26 535 | 08 74-01 2 Washer, vulcanized fiber | |||
| 27 574 | 49 00-01 2 Charge plate | |||
| 28 579 | 70 87-01 1 Swith ON/OFF with Seal | |||
| 29 574 | 46 72-02 1 Housing, rear wheel | |||
| 30 575 | 54 33-14 3 Screw, grey (14mm) | |||
| 31 583 | 85 39-02 1 Rear wheel kit 32 | |||
| 32 578 | 27 51-03 1 Rear wheel kit complete | |||
| 33 578 | 27 52-01 1 Bearing (x2), sealing (x2), O-ring (x1) 32 | |||
| 34 577 | 71 50-01 2 Bearing housing, rear wheel 32 | |||
| 35 575 | 54 33-14 4 Screw, grey (14mm) | |||
| 36 574 | 45 01-01 4 Screw | |||
| 37 574 | 46 73-01 1 Cover, battery | |||
| 38 | 574 47 68-01 | 1 | Battery, Lithium 18V | |

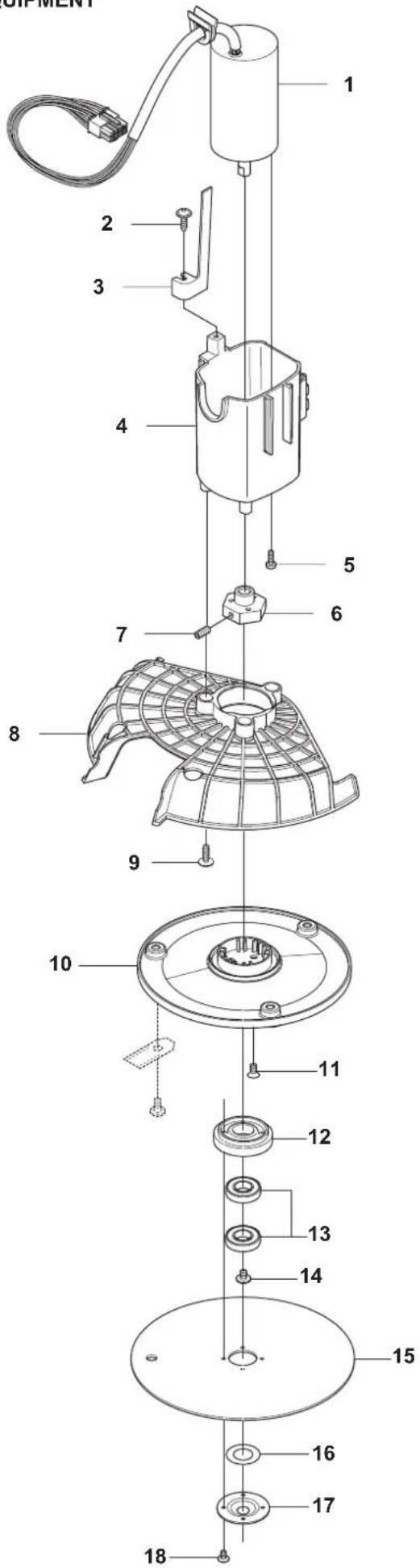

| PAGE D GARDENA R70Li/R80Li BLADE MOTOR & CUTTING EQUIPMENT | ||||
| Position | Article | Quantity | Notes | Kit |
| 1 584 | 98 93-01 1 Cutting motor | |||
| 2 575 | 54 33-14 1 Screw, grey (14mm) | |||
| 3 574 | 50 35-01 1 Height indicator | |||
| 4 581 | 02 03-01 1 Motor housing | |||
| 5 576 | 21 38-01 3 Screw M4x12 | |||
| 6 580 | 79 31-01 1 Hub, cutting motor | |||
| 7 576 | 21 35-01 1 Stop screw | |||
| 8 577 | 85 02-03 1 Guard. cutting disc | |||
| 9 575 | 54 33-14 3 Screw, grey (14mm) | |||
| 10 580 | 79 28-01 1 Cutting disc | |||
| 11 535 | 13 05-01 3 Screw | |||
| 12 535 | 12 64-01 1 Bearing box | |||
| 13 535 | 07 57-02 1 Ball bearing | |||
| 14 535 | 07 60-01 1 Screw | |||
| 15 580 | 79 27-01 1 Skid plate | |||
| 16 535 | 08 25-01 1 Gasket | |||
| 17 535 | 08 15-01 1 Cover washer | |||
| 18 | 575 54 33-10 | 4 | Screw | |

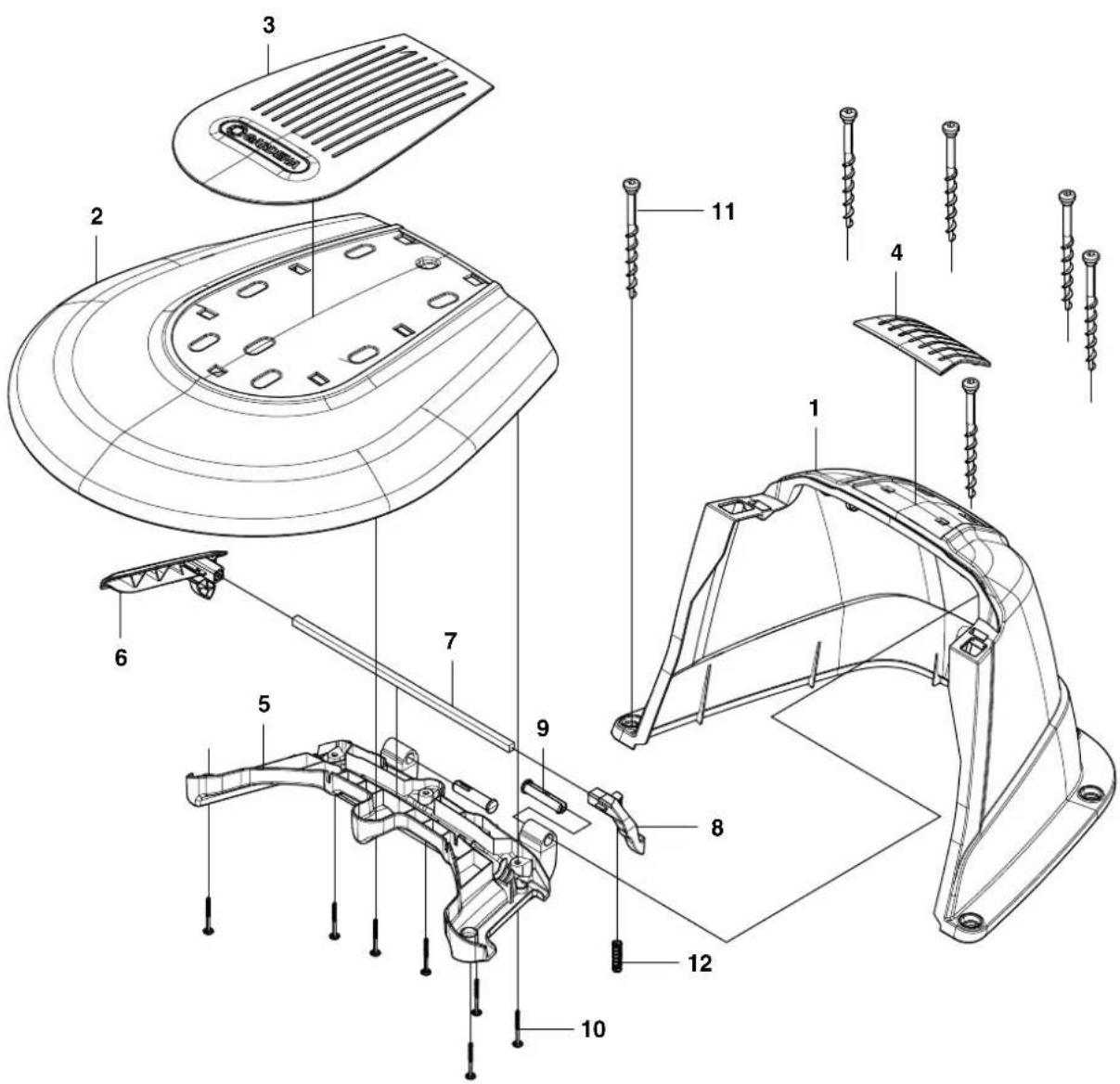

| PAGE E GARDENA R70Li/R80Li CHARGING STATION | |||
| Position | Article Quantity Notes Kit | ||
| 1 577 | 97 23-07 1 Charging station, Gardena | ||
| 2 535 | 12 87-02 1 Diode lens 1 | ||
| 3 584 | 61 83-01 1 Charging station cover, Gardena 1 | ||
| 4 586 | 71 39-01 1 Circuit board, charging station 1 | ||
| 5 581 | 22 59-01 1 Loom, charging station 1 | ||
| 6 575 | 54 33-14 2 Screw. grey (14mm) 1 | ||
| 7 587 | 12 51-01 2 Contacts, charging station 1 | ||
| 8 575 | 54 33-14 2 Screw. grey (14mm) 1 | ||
| 9 535 | 12 79-01 2 Bracket 1 | ||
| 10 | 581 55 19-01 1 Charging station base plate | 1 | |
| 11 | 575 54 33-14 4 Screw, grey (14mm) 1 | ||
| 12 | 581 01 17-01 1 Guide cover, charging station | 1 | |
| 13 | 575 54 33-14 1 Screw, grey (14mm) 1 | ||
| 14 | 581 01 16-01 1 Bracket connector | 1 | |
| 15 | 575 54 33-14 | 1 | Screw, grey (14mm) |

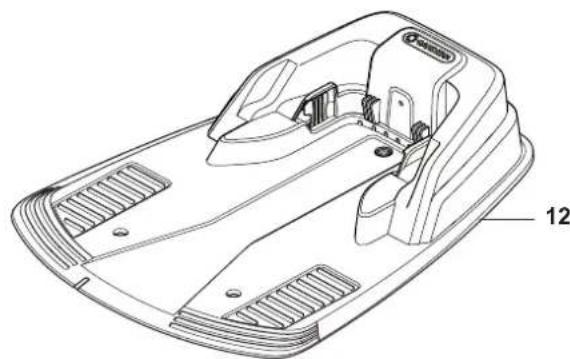

GARDENA R70Li/R80Li ACCESSORIES
| PAGE F GARDENA R70Li/R80Li ACCESSORIES | ||||
| Position | Article | Quantity | Notes | Kit |
| 1 584 | 40 89-01 1 Power Supply Unit, EU | |||
| 1 581 | 14 51-02 1 Power Supply Unit, UK | |||
| 1 581 | 14 51-05 1 Power Supply Unit, AU-NZ | |||
| 1 581 | 14 51-03 1 Power Supply Unit, CH | |||
| 2 581 | 16 66-03 1 Low voltage cable (10 m) | |||
| 3 535 | 12 90-01 1 Loop wire connector (1 pcs) 5 | |||
| 4 | 501 98 02-01 | 1 | Splice kit (1pcs) | 5 |
| 4 501 | 98 02-02 1 Splice kit (50pcs) | |||
| 5 966 | 80 97-01 1 2 Connectors+6 Splices, Gardena blister pack | |||
| 5 Gardena 4089-20 1 2 Connectors+6 Splices, Gardena blister pack | ||||
| 5 579 | 04 81-01 1 5 Connectors+5 Splices | |||
| 6 966 | 80 98-01 1 Staples (100pcs), Gardena blister pack | |||
| 6 Gardena 4090-20 1 Staples (100pcs), Gardena blister pack | ||||
| 7 575 | 23 86-02 1 Anchor screw (3pcs) incl. Allen key | |||
| 8 966 | 80 96-01 1 Loop wire (150m), Gardena blister pack | |||
| 8 | Gardena 4088-20 | 1 | Loop wire (150m), Gardena blister pack | |
| 8 | 580 66 20-03 | 1 Loop wire (200m) | ||
| 8 580 | 66 20-01 1 Loop wire (250m) | |||
| 9 578 | 91 06-01 1 Label, anti-theft | |||
| 10 | 966 80 95-01 | 1 | Blades (9pcs), Gardena blister pack | |
| 10 | Gardena 4087-20 | 1 | Blades (9pcs), Gardena blister pack | |
| 10 577 | 86 46-02 1 LONG LIFE SAFETY | BLADE, Blister Pack, 9pcs | ||
| 10 577 | 60 65-04 1 LONG LIFE SAFETY | BLADE, 45pcs | ||
| 10 577 | 60 66-03 1 LONG LIFE SAFETY | BLADE, 300pcs | ||
| 11 | 578 90 91-04 | 1 | Installation DVD, Gardena | |
| 12 | 577 97 23-05 | 1 | Charging station, Gardena | |
| 13 | 581 16 66-04 | 1 | Low voltage cable (20 m) | |
| 14 | 577 85 81-03 | 1 | Autocheck EXP - service program DVD | |
| 15 | 577 51 81-02 | 1 | USB service cable, G3 mowers | |
| 16 586 | 27 79-01 1 Sticker, Cable markets (10pcs) | |||
| 17 | 966 41 01-01 | 1 Quick charger | ||
| 18 586 | 18 90-01 1 Low voltage cable adapter kit | |||
| 19 580 | 68 95-02 1 Warranty seal label (1pcs) | |||
| 19 584 | 90 22-01 1 Warranty seal label (10pcs) | |||
| 20 581 | 16 57-01 1 Metal insert repair kit (4pcs) | |||
| 21 115 | 70 69-01 1 Operator's manual, Swedish | |||
| 21 115 | 70 69-06 1 Operator's manual, Danish | |||
| 21 115 | 70 69-11 1 Operator's manual, Finnish | |||
| 21 115 | 70 69-21 1 Operator's manual, Norwegian | |||
| 21 115 | 70 69-26 1 Operator's manual, English | |||
| 21 115 | 70 69-31 1 Operator's manual, French | |||
| 21 115 | 70 69-36 1 Operator's manual, Dutch | |||
| 21 115 | 70 69-41 1 Operator's manual, Italian | |||
| 21 115 | 70 69-46 1 Operator's manual, Spanish | |||
| 21 115 | 70 69-51 1 Operator's manual, German | |||
| 21 115 | 70 69-58 1 Operator's manual, Hungarian | |||
| 21 115 | 70 69-59 1 Operator's manual, Portuguese | |||
| 21 115 | 70 69-61 1 Operator's manual, Polish | |||
| 21 115 | 70 69-68 1 Operator's manual, Slovakian | |||
| 21 | 115 70 69-84 | 1 | Operator's manual, Slovenian | |
| 21 115 | 70 69-90 1 Operator's manual, Czech | |||
| 22 115 | 72 44-01 1 Quick guide, Swedish | |||
| 22 115 | 72 44-06 1 Quick guide, Danish | |||
| 22 115 | 72 44-11 1 Quick guide, Finnish | |||
| 22 | 115 72 44-21 | 1 | Quick guide, Norwegian | |
| 22 115 | 72 44-26 1 Quick guide, English | |||
| 22 115 | 72 44-31 1 Quick guide, French | |||
| 22 115 | 72 44-36 1 Quick guide, Dutch | |||
| 22 115 | 72 44-41 1 Quick guide, Italian | |||
| 22 115 | 72 44-46 1 Quick guide, Spanish | |||
| 22 115 | 72 44-51 1 Quick guide, German | |||
| 22 115 | 72 44-58 1 Quick guide, Hungarian | |||
| 22 115 | 72 44-59 1 Quick guide, Portuguese | |||
| 22 115 | 72 44-61 1 Quick guide, Polish | |||
| 22 115 | 72 44-68 1 Quick guide, Slovakian | |||
| 22 115 | 72 44-84 1 Quick guide, Slovenian | |||
| 22 | 115 72 44-90 | 1 | Quick guide, Czech | |
| Page G GARDENA R70Li/R80Li ACCESSORIES | ||||
| Position | Article | Quantity | Notes | Kit |
| 1 587 | 91 63-01 1 Cover Kit | Base | ||
| 2 587 | 91 64-01 1 Cover Kit | Lid | ||
| 3 586 | 69 44-01 1 Cover front Insert | |||
| 4 586 | 69 46-01 1 Cover rear Insert | |||
| 5 586 | 69 42-01 1 Beam hinge | |||
| 6 586 | 69 47-01 1 Handle left | |||
| 7 585 | 32 41-02 1 Steel Rod | |||
| 8 586 | 69 48-01 1 Latch right | |||
| 9 585 | 34 15-01 2 Hinge pin | |||
| 10 575 | 54 33-14 8 Screw | |||
| 11 575 | 23 86-01 1 Screw Kit | |||
| 12 580 | 51 14-01 1 Spring Cap | |||
| 13 | 586 80 17-01 | 1 | Gardena Housing | |
