CPAE150S - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Support mural pour écran
Fonction principale	Extension de colonnes avec cache-câbles
Matériau	Acier ou aluminium (général)
Finition	Peinture ou revêtement en poudre
Compatibilité écran	Non précisé (compatible avec supports muraux standards)
Installation	Fixation murale
Gestion des câbles	Protège-câbles intégré
Dimensions	Non précisées
Poids supporté	Non précisé
Couleur	Non précisée
Nombre de colonnes	1 (extension)
Accessoires inclus	Non précisé
Utilisation recommandée	Extension pour supports muraux d'écran
Normes	Non précisées
Garantie	Non précisée

FOIRE AUX QUESTIONS - CPAE150S Chief

Quelle est la compatibilité du Chief CPAE150S avec les projecteurs ?

Le Chief CPAE150S est compatible avec une large gamme de projecteurs. Veuillez vérifier les spécifications de votre projecteur pour confirmer la compatibilité.

Comment installer le Chief CPAE150S ?

Pour installer le Chief CPAE150S, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'utiliser les outils appropriés et de respecter les consignes de sécurité.

Que faire si le projecteur ne s'aligne pas correctement avec le support ?

Si le projecteur ne s'aligne pas correctement, vérifiez les réglages de positionnement sur le support. Vous pouvez ajuster les vis de réglage pour obtenir l'alignement souhaité.

Le Chief CPAE150S supporte-t-il des projecteurs lourds ?

Oui, le Chief CPAE150S est conçu pour supporter des projecteurs lourds, jusqu'à 13,6 kg. Assurez-vous de respecter cette limite pour éviter des dommages.

Comment nettoyer le Chief CPAE150S ?

Pour nettoyer le Chief CPAE150S, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Que faire si des pièces sont manquantes dans l'emballage ?

Si des pièces sont manquantes, veuillez contacter le service client du fabricant avec votre numéro de commande pour obtenir des pièces de remplacement.

Quelle est la garantie du Chief CPAE150S ?

Le Chief CPAE150S est généralement livré avec une garantie de 5 ans. Pour plus de détails, veuillez consulter les documents de garantie inclus dans l'emballage.

Comment puis-je ajuster l'angle du projecteur une fois installé ?

Pour ajuster l'angle du projecteur, utilisez les vis de réglage situées sur le support. Tournez-les dans le sens horaire ou antihoraire pour modifier l'inclinaison.

Le Chief CPAE150S est-il adapté pour une installation au plafond ?

Oui, le Chief CPAE150S est conçu pour une installation au plafond ainsi qu'au mur. Assurez-vous de suivre les instructions spécifiques pour l'installation au plafond.

Comment puis-je obtenir de l'aide technique pour le Chief CPAE150S ?

Pour obtenir de l'aide technique, veuillez contacter le support technique du fabricant ou consulter le site Web pour des ressources supplémentaires.

MODE D'EMPLOI CPAE150S Chief

Extension Columns with Cable Cover Colonnes d'extension avec protège-câble Ausziehsäulen mit Kabelabdeckung

DISCLAIMER

Milestone AV Technologies, ses filiales et entreprises associées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées auprésent document couvrent tous les aspects, conditions ou variations dans le détail; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées auprésent document sont susceptibles d'être modifiées sans aucun prévis ni obligation. Milestone ne consent aucune garantie, expresses ou implicite, au titre des informations continues dans le présence document. Milestone ne garantit pas que les informations mentionnées au présence document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SECURITE IMPORTANTES

AVERTISSEMENT: Un AVERTISSEMENT vous indiqué qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT: Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entrainer des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installeur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT:Le dépassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'inssallateur de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITÉE à la capacité de poids la plus)basse de tout autre élément ou accessoire utilisé dans le système de support.

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommendés par le fabricant.

AVERTISSEMENT: Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT: Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÜR

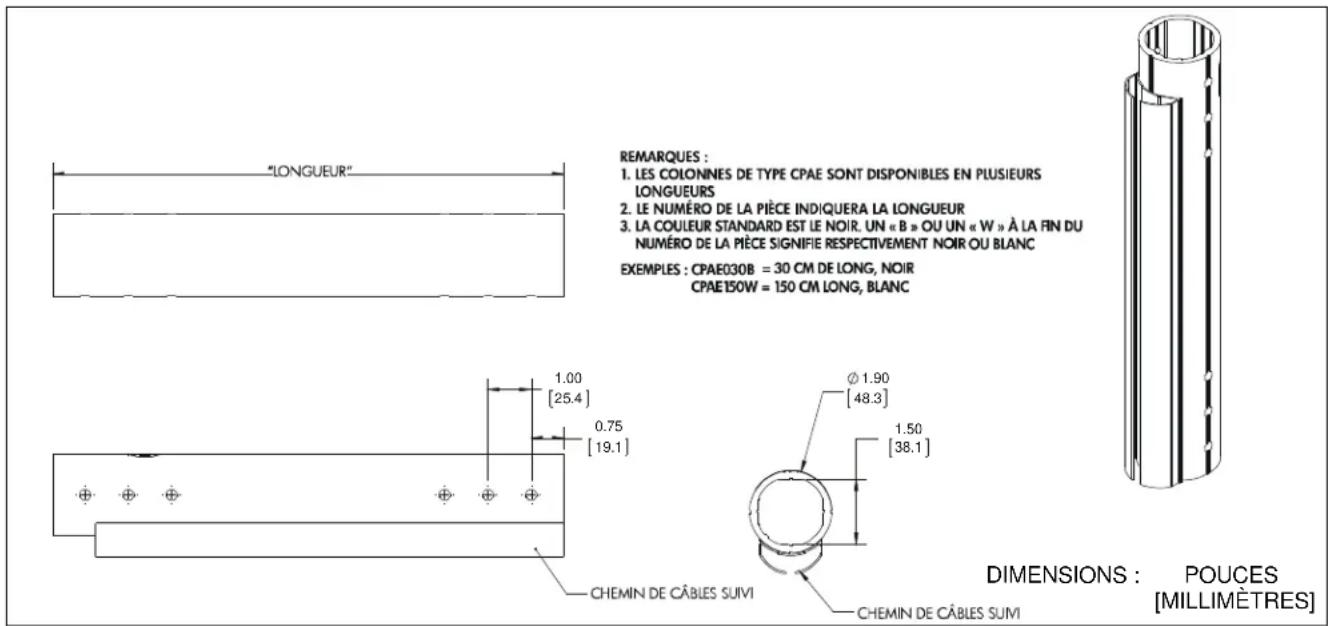

DIMENSIONS

OUTILS NÉCESSAIRES À L'INSTALLATION

12,7 mm (1/2") tourne-écrou
12,7 mm (1/2")

PIÉCES

A (1) [Colonne d'extension]
B (1) [protège-câble] (2-CPAE300)
(CPAE-030 illustré à titre d'exemple)

INSTALLATION

IMPORTANT ! : La procédure suivante suppose que la plaque pour plafond CPA homologué UL (non incluse) a été correctement installée en suivant les instructions fournies avec la plaque.

1. Installé la colonne d'extension de série CPAE sur la plaque pour plafond CPA homologué UL (non incluse) en suivant les instructions fournies avec la plaque.

REMARQUE: L'installation des vis autotaraudues a tete hexagonale (incluses avec les accessoires et les supports homologuee Chief) est plus facile lorsque les vis sont bien alignées avec les trous de la colonne d'extension, et lorsqu'une perseuse et un tourne-écrou sont utilisés. Si vous n'utilise PAS de perseuse, une légere pression sera nécessaire pour faire rentrer les vis autotaraudues.

1. Fixez la colonne d'extension en suivant les instructions inclues avec la plaque pour plafond.

AVERTISSEMENT: Le dépassement de capacité de poids peut cause de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITÉE à la capacité de poids la plus)basse de tout autre élément ou accessoire utilisé dans le système de support.

• Installlez et fixez le support (non inclus) à l'extrémité inférieure de la colonne d'extension (A) en suivant les instructions inclues avec le support.

• Retirez l'adhesif situé à l'arrière du protège-câble (B).

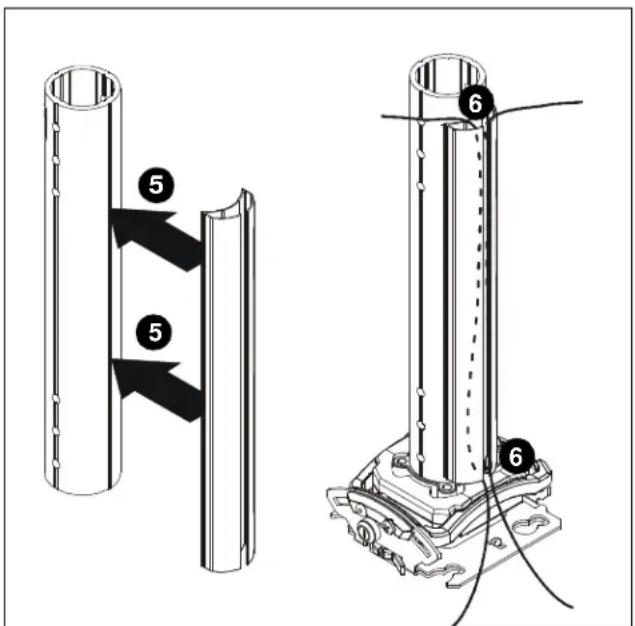

• Placez le protège-cable (B) sur la colonne (A) à l'emplacement souhaite. (voir la Figure 1)

REMARQUE: Le protège-câble (B) peut être coupé en plus petits morceaux si nécessaire. Utilisez un couteau à lame escamtable pour couper le protège-câble et placez les morceaux aux emplacements souhaités sur la colonne.

Figure 1

1. Acheminez les cables comme souhaite à travers le protège-cable (B). (voir la Figure 1)
