Caractéristiques techniques	Support de projecteur Chief SLBU, compatible avec divers modèles de projecteurs, capacité de charge maximale de 11 kg, ajustement en hauteur et en angle.
Utilisation	Conçu pour un montage sécurisé et flexible de projecteurs au plafond, idéal pour les salles de réunion, les auditoriums et les environnements éducatifs.
Maintenance et réparation	Vérifier régulièrement les fixations et les vis pour assurer la sécurité du montage. Nettoyer avec un chiffon doux pour éviter l'accumulation de poussière.
Sécurité	Installation recommandée par un professionnel pour garantir la sécurité. Ne pas dépasser la capacité de charge maximale.
Informations générales	Produit fabriqué en matériaux durables, garantie limitée du fabricant, instructions d'installation incluses.

FOIRE AUX QUESTIONS - SLBU Chief

Comment installer le Chief SLBU sur mon projecteur ?

Pour installer le Chief SLBU, commencez par fixer le support au plafond à l'aide des vis fournies. Ensuite, attachez le projecteur au support en suivant les instructions de montage spécifiques au modèle de votre projecteur.

Le Chief SLBU est-il compatible avec tous les projecteurs ?

Le Chief SLBU est conçu pour être compatible avec la plupart des projecteurs, mais il est recommandé de vérifier les spécifications du produit et le poids de votre projecteur avant l'achat.

Comment ajuster l'angle du projecteur une fois installé ?

Pour ajuster l'angle du projecteur, utilisez les vis de réglage situées sur le support. Cela vous permettra de modifier l'inclinaison et la rotation du projecteur pour obtenir l'image souhaitée.

Que faire si le support Chief SLBU ne tient pas en place ?

Si le support ne tient pas en place, vérifiez que toutes les vis sont correctement serrées et que le support est bien monté au plafond. Assurez-vous également que le plafond est suffisamment solide pour supporter le poids du projecteur.

Comment nettoyer le Chief SLBU ?

Pour nettoyer le Chief SLBU, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition du support.

Où puis-je trouver des pièces de rechange pour le Chief SLBU ?

Les pièces de rechange pour le Chief SLBU peuvent être commandées auprès de votre revendeur local ou directement sur le site web du fabricant. Assurez-vous de spécifier le modèle pour obtenir les bonnes pièces.

Le Chief SLBU permet-il de gérer les câbles du projecteur ?

Oui, le Chief SLBU est conçu pour faciliter la gestion des câbles. Utilisez les clips de câble fournis pour ranger proprement les câbles et éviter les enchevêtrements.

Quels outils sont nécessaires pour l'installation du Chief SLBU ?

Pour l'installation du Chief SLBU, vous aurez besoin d'une perceuse, d'un tournevis, d'un niveau à bulle et éventuellement d'une clé à molette en fonction de votre installation.

MODE D'EMPLOI SLBU Chief

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SLBU-SLMU ne dépasse pas 22,68 kg (50 lbs). N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÛR--

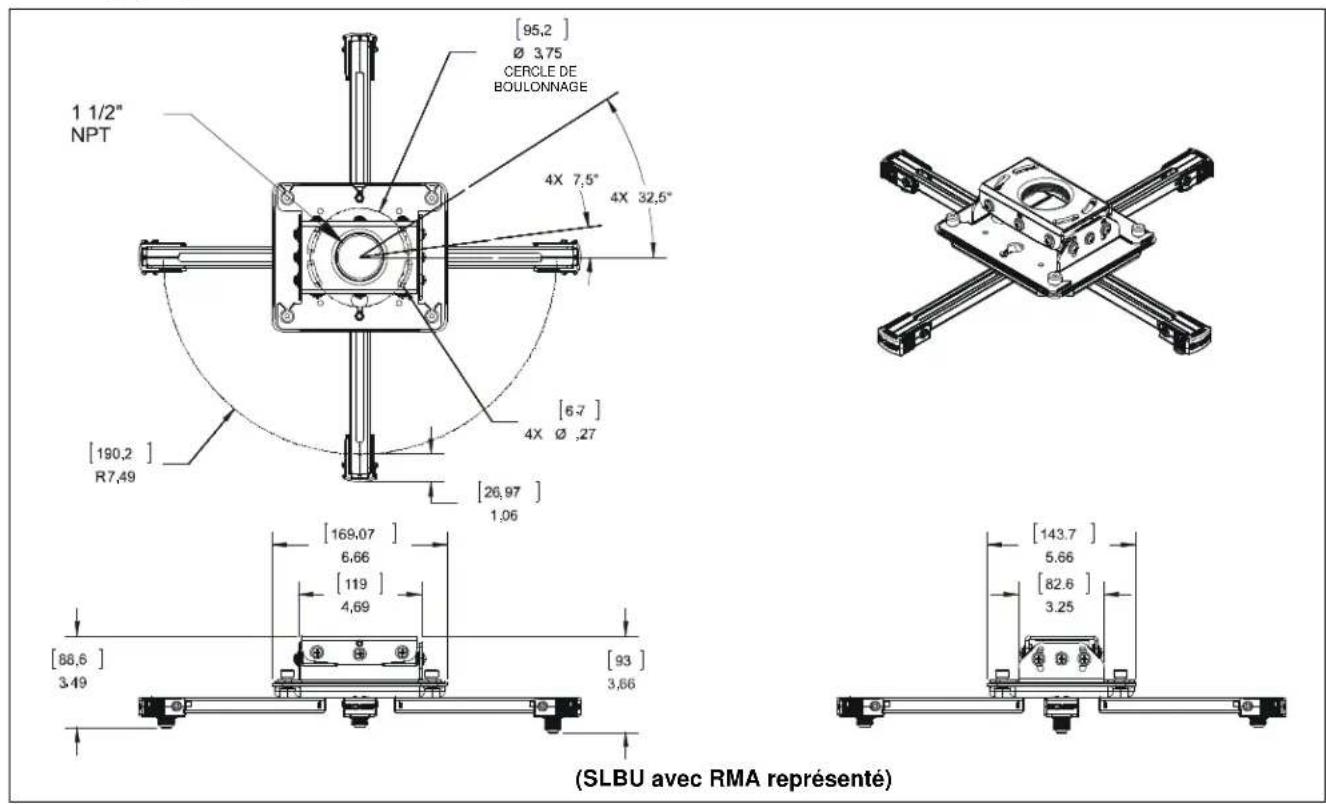

DIMENSIONS

[95,2] Ø 3,75 CERCLE DE BOULONNAGE 4X 7,5° 4X 32,5° 1 1/2" NPT [6,7] 4X Ø ,27 [190,2] R7,49 [26,97] 1,06 [169,07] 6,66 [119] 4,69 [88,6] 3,49 [93] 3,86 [143,7] 5,66 [82,6] 3,25 (SLBU avec RMA représenté)

OUTILS NÉCESSAIRES À L'INSTALLATION

6,4 mm (1/4") (inclus)

4,0 mm (5/32") (sécurité - inclus)

PIÈCES

A (1)
[Plaque SLBU]

OU

、
[Patte du couvercle de sécurité] [SLBU uniquement]
D (4)
[Écrou à ailettes] [SLBU uniquement]

A (1)
[Plaque SLMU]

[Kit de matériel d'interface pour projecteur universel]

V (1) 5/32" (sécurité)

[Kit de sécurité All-Points]

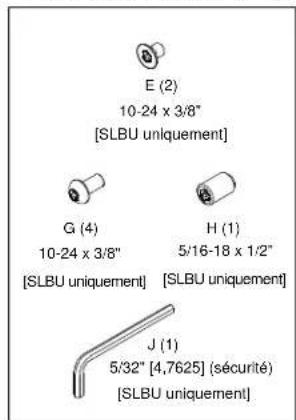

E (2) 10-24 x 3/8" [SLBU uniquement] G (4) 10-24 x 3/8" [SLBU uniquement] H (1) 5/16-18 x 1/2" [SLBU uniquement] J (1) 5/32" [4,7625] (sécurité) [SLBU uniquement]

[Aucun matériel désigné « F »]

[Kit de matériel universel - Vis longues]

W (4) M3 x 25mm

M4 × 25mm

M5 x 25mm

Z (4) M6 x 25mm

AA (4) 0,500 × 0,257 × 0,625

MONTAGE ET INSTALLATION

Retrait des adaptateurs à vis des pieds SLBU/SLMU

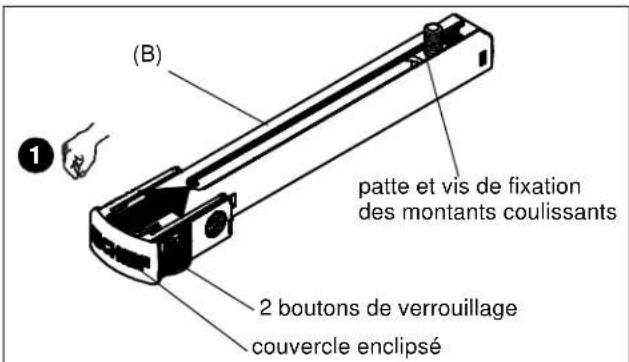

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied SLBU/SLMU (B) en poussant simultanément le couvercle enclipsé vers la patte et la vis de fixation des montants coulissants fournis. (See Figure 1)

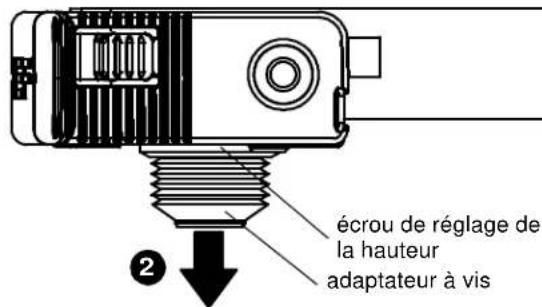

2. L'adaptateur à vis et l'écrou de réglage de la hauteur fourni seront relâchés. Mettre de côté pour une utilisation ultérieure. (See Figure 1)
3. Répétez les étapes 1-2 pour chaque pied à utiliser lors de l'installation.

(B) patte et vis de fixation des montants coulissants 2 boutons de verrouillage couvercle enclipsé

(vue latérale)

écrou de réglage de la hauteur adaptateur à vis

Figure 1

Fixation du projecteur au SLBU/SLMU

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SLBU-SLMU ne dépasse pas 22,68 kg (50 lbs).

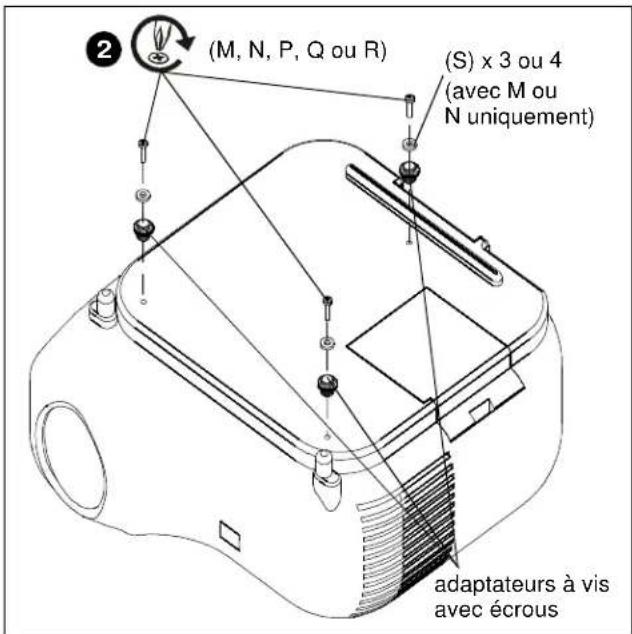

1. Déterminez la taille de vis correcte à insérer dans le projecteur. Testez les vis Phillips (M, N, P, Q et R) fournies jusqu'à ce que l'une d'entre elles rentre dans les trous du projecteur.
2. Insérez les vis dans les rondelles plates M4 (S), les adaptateurs à vis avec les écrous de réglage de la hauteur dans les trous du projecteur. (See Figure 2)

REMARQUE : Utilisez uniquement des rondelles (S) si vous utilisez des vis M ou N pour fixer les adaptateurs à vis au projecteur.

(2) (M, N, P, Q ou R) (S) x 3 ou 4 (avec M ou N uniquement) adaptateurs à vis avec écrous

Figure 2

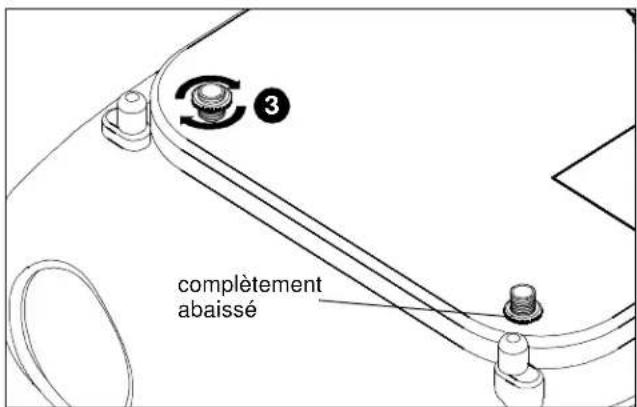

1. Ajustez les écrous de réglage de la hauteur au niveau souhaité. (See Figure 3)

REMARQUE : Les écrous de réglage de la hauteur doivent être ajustés le plus bas possible en faisant en sorte que les pieds passent sous toute surface surélevée du projecteur. Tous les écrous doivent être ajustés au même niveau pour assurer un montage uniforme.

IMPORTANT ! : Le Kit de matériel universel - Vis longues (voir dessin Pièces) en option peut être utilisé en cas d'interférence avec l'une des pièces du projecteur. Une plus grande hauteur est requise pour dégager les surfaces élevées du projecteur.

3 complètement abaissé

Figure 3

1. Placez les pieds SLBU/SLMU (B) sur les adaptateurs à vis et les écrous de réglage de la hauteur. (See Figure 4)

REMARQUE : Assurez-vous que les clips de bras de verrouillage sont en position verrouillée.

(B) x 3 ou 4

Figure 4

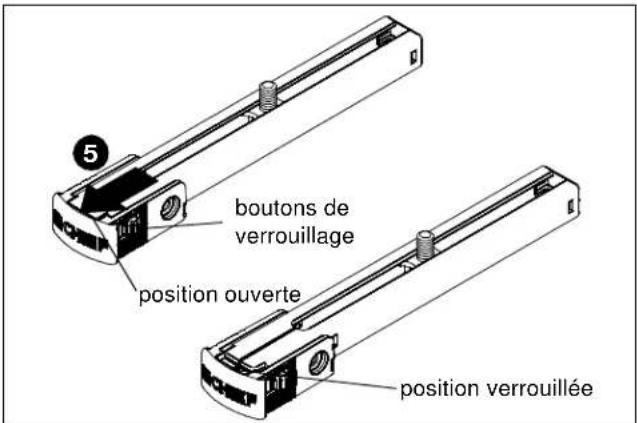

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied du SLBU/SLMU (B) en repoussant simultanément le couvercle enclipsé de la patte de fixation des montants coulissants fournis, jusqu'à ce que le couvercle enclipsé soit en position verrouillée. (See Figure 5)

2. Répétez l'étape 5 pour les autres pieds.

AVERTISSEMENT : Assurez-vous que les pieds sont verrouillés sur les écrous de réglage de la hauteur avec les clips de verrouillage. Si les pieds ne sont pas verrouillés correctement sur les adaptateurs, le projecteur pourrait tomber du support du SLBU/SLMU et causer DES BLESSURES GRAVES ou LA MORT !

boutons de verrouillage position ouverte position verrouillée

Figure 5

1. Manceuvrez les pieds pour que les pattes et les vis de fixation des montants coulissants se trouvent vers le milieu du projecteur. (See Figure 6) et (See Figure 7)
2. Positionnez les pattes et les vis de fixation des montants coulissants de manière à permettre un montage uniforme de la plaque principale SLBU ou SLMU (A) aux pieds. (See Figure 6) et (See Figure 7)
3. Utilisez une clé hexagonale de 1/4" (U) pour fixer les écrous Allen (T) aux vis sur les montants de fixation coulissants. (See Figure 6) et (See Figure 7)

REMARQUE : Les exemples suivants vous indiquent deux scénarios possibles parmi d'autres en se basant sur les exemples caractéristiques des configurations de trous de fixation. Les points de raccordement spécifiques peuvent varier en fonction de la configuration des trous. Plusieurs scénarios peuvent être utilisés pour chaque configuration de trous spécifique, tant que le poids du projecteur est centré et équilibré après le montage.

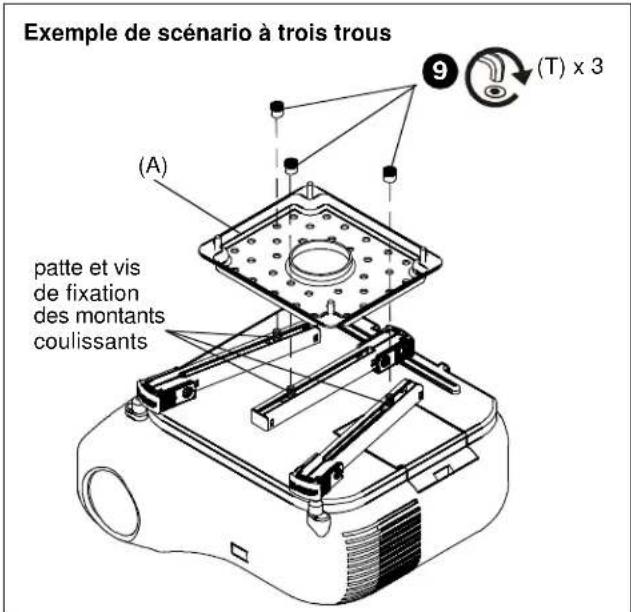

Exemple de scénario à trois trous 9 (T) x 3 (A) patte et vis de fixation des montants coulissants

Figure 6

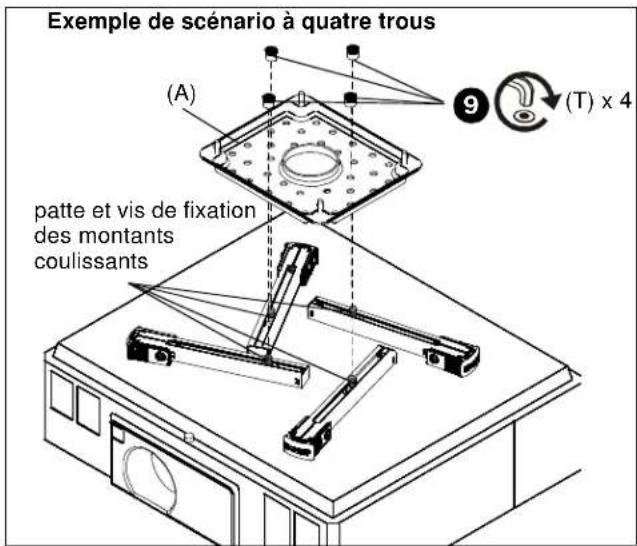

Exemple de scénario à quatre trous (A) 9 (T) x 4 patte et vis de fixation des montants coulissants

Figure 7

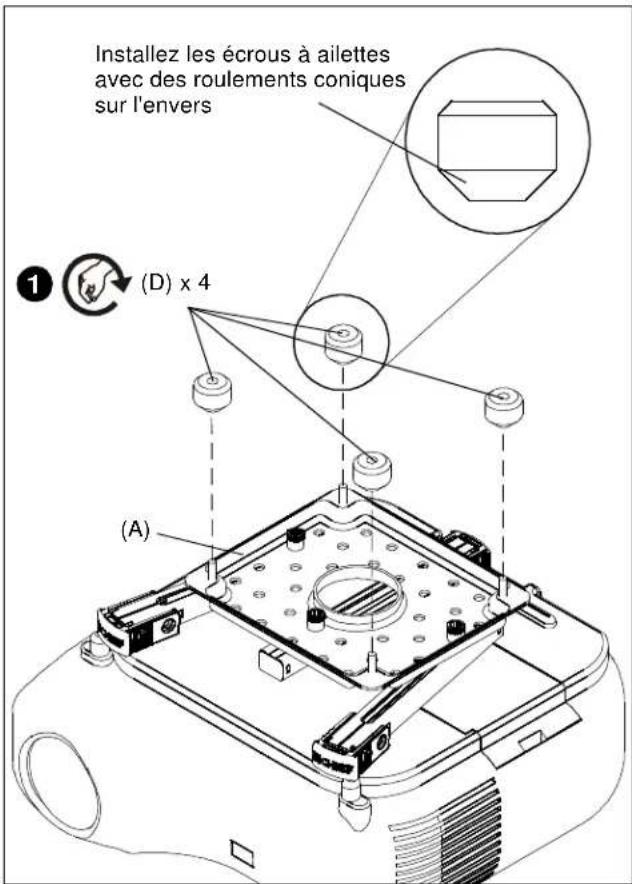

Fixation du SLBU/SLMU au RPA ou RPM

1. Sur le SLBU, installez en partie quatre écrous à ailettes (D) aux vis de la plaque principale du SLBU. Assurez-vous d'installer les écrous à ailettes avec des roulements coniques sur l'envers. (See Figure 8)

REMARQUE : Si vous utilisez des pattes de sécurité en option (C) pour connecter la patte SLBU au montant RPA ou RPM non verrouillé, référez-vous à la section Installation des pattes de sécurité avant d'installer les écrous à ailettes.

Installez les écrous à ailettes avec des roulements coniques sur l'envers (D) x 4 (A)

Figure 8

1. Fixez le SLBU/SLMU au RPA/RPM. Référez-vous au manuel d'installation du RPA/RPM pour plus de détails.

Installation des vis de sécurité (en option)

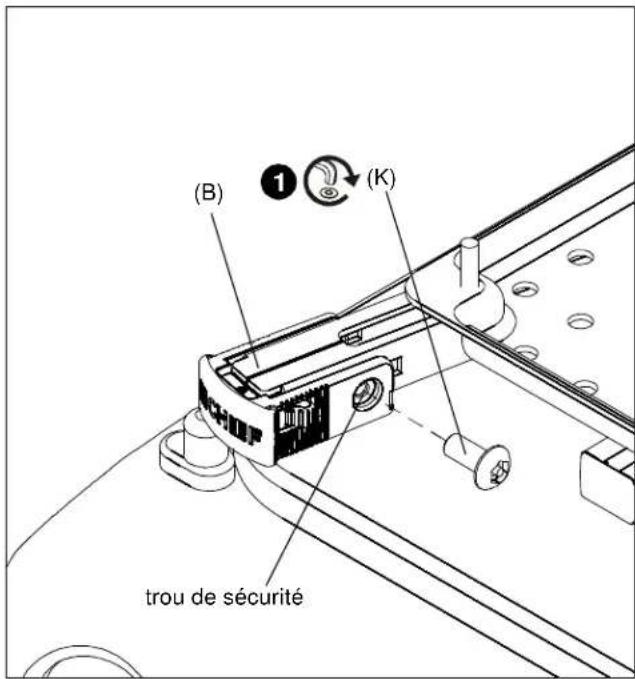

1. Installez les vis de sécurité à tête bouton #8-32 x 3/8" (K) dans les trous de sécurité des pieds du SLBU/SLMU. (See Figure 9)

REMARQUE : Plus de deux vis de sécurité peuvent être installées sur chaque pied. Il est recommandé que les vis soient installées dans les trous difficilement accessibles pour un maximum de sécurité.

REMARQUE : Des attaches de câble (non incluses) peuvent être utilisées à la place des vis de sécurité. Faites passer les attaches de câble par les deux trous situés sur le pied et fixez-les.

(B) (K) 1 trou de sécurité

Figure 9

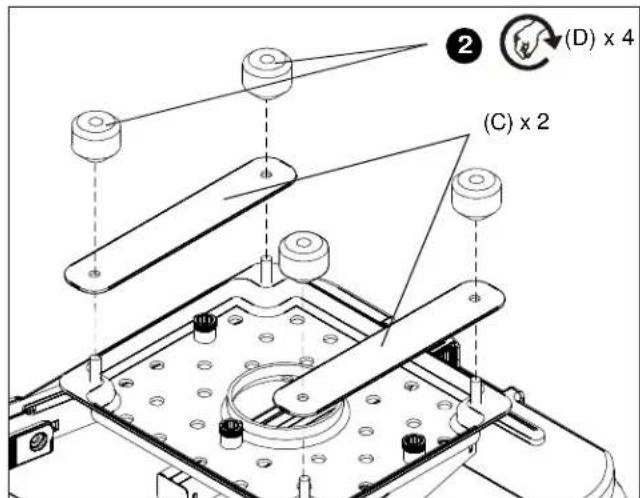

Installation des pattes de sécurité (en option)

REMARQUE : Les pattes de sécurité (C) peuvent uniquement être utilisées en connectant la patte SLBU aux montants RPA ou RPM non verrouillés.

1. Installez les pattes de sécurité (C) sur les vis de la plaque principale du SLBU. (See Figure 10)

2. Installez en partie des écrous à ailettes (D) aux vis de la plaque principale du SLBU. (See Figure 10)
