CPAE030S - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Support de plafond pour projecteurs, capacité de charge jusqu'à 15 kg, ajustement de la hauteur, compatible avec la plupart des projecteurs.
Utilisation	Conçu pour un montage sécurisé et stable de projecteurs au plafond, idéal pour les salles de réunion, les auditoriums et les environnements éducatifs.
Maintenance et réparation	Vérifier régulièrement le serrage des vis et des fixations, nettoyer avec un chiffon doux pour éviter l'accumulation de poussière.
Sécurité	Assurez-vous que le support est correctement installé et que le poids du projecteur ne dépasse pas la capacité maximale recommandée.
Informations générales	Produit fabriqué en matériaux durables, garantie limitée, instructions de montage incluses dans l'emballage.

FOIRE AUX QUESTIONS - CPAE030S Chief

Comment installer le Chief CPAE030S sur mon projecteur ?

Pour installer le Chief CPAE030S, commencez par retirer le projecteur de son emballage et assurez-vous d'avoir tous les outils nécessaires. Fixez le support au plafond en suivant les instructions fournies dans le manuel. Ensuite, fixez le projecteur au support en utilisant les vis appropriées.

Mon projecteur ne se fixe pas correctement au support CPAE030S, que faire ?

Vérifiez que vous utilisez les vis et les adaptateurs fournis avec le CPAE030S. Assurez-vous également que le support est correctement monté et que le projecteur est aligné avec les points de fixation.

Comment ajuster l'angle de projection une fois le support installé ?

Le CPAE030S est équipé de mécanismes d'ajustement. Vous pouvez modifier l'angle de projection en dévissant légèrement les vis de tension, en inclinant le projecteur à l'angle désiré, puis en resserrant les vis.

Le support CPAE030S est-il compatible avec tous les modèles de projecteurs ?

Le CPAE030S est conçu pour être compatible avec la plupart des projecteurs courants. Cependant, il est recommandé de vérifier les spécifications du produit pour s'assurer de la compatibilité avec votre modèle spécifique.

Comment puis-je nettoyer le Chief CPAE030S ?

Pour nettoyer le CPAE030S, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Que faire si le support est endommagé ?

Si le support est endommagé, cessez de l'utiliser immédiatement et contactez le service client de Chief pour obtenir des conseils sur la réparation ou le remplacement.

Y a-t-il des limites de poids pour le support CPAE030S ?

Oui, le CPAE030S a une limite de poids maximale. Veuillez vous référer au manuel d'utilisation pour connaître la capacité de charge spécifique afin d'assurer une utilisation sécuritaire.

Puis-je utiliser le CPAE030S en extérieur ?

Le CPAE030S est conçu pour un usage intérieur. Pour une utilisation en extérieur, il est conseillé d'utiliser un support spécifiquement conçu pour résister aux intempéries.

MODE D'EMPLOI CPAE030S Chief

Extension Columns with Cable Cover Colonnes d'extension avec protège-câble Ausziehsäulen mit Kabelabdeckung

DISCLAIMER

Milestone AV Technologies, ses filiales et entreprises associées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées auprésent document couvert tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées auprésent document sont susceptibles d'être modifiées sans aucun prévis ni obligation. Milestone ne consent aucune garantie, expresses ou implicite, au titre des informations contenues dans le présence document. Milestone ne garantit pas que les informations mentionnées au présence document soient exactes, exhaustives et suffisantes.

Chief est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SECURITE IMPORTANTES

AVERTISSEMENT: Un AVERTISSEMENT vous indiqué qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT: Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entrainer des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installeur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT: Le dépassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'instructor de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITÉE à la capacité de poids la plus)basse de tout autre élément ou accessoire utilisé dans le système de support.

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommendés par le fabricant.

AVERTISSEMENT: Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT: Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÜR--

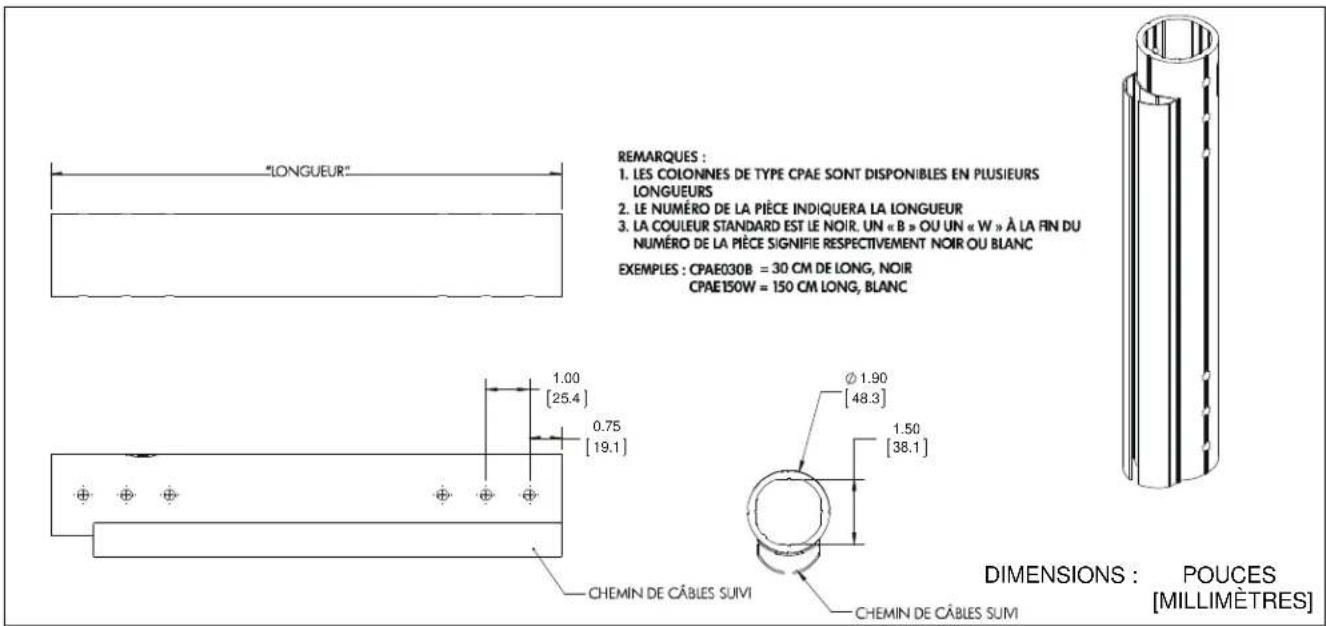

DIMENSIONS

OUTILS NÉCESSAIRES À L'INSTALLATION

PIÉCES

A (1) [Colonne d'extension]

B (1) [protège-câble] (2-CPAE300)

(CPAE-030 illustré à titre d'exemple)

INSTALLATION

IMPORTANT ! : La procédure suivante suppose que la plaque pour plafond CPA homologuée UL (non incluse) a été correctement installée en suivant les instructions fournies avec la plaque.

1. Installé la colonne d'extension de série CPAE sur la plaque pour plafond CPA homologué UL (non incluse) en suivant les instructions fournies avec la plaque.

REMARQUE: L'installation des vis autotaraudues a tete hexagonale (incluses avec les accessoires et les supports homologuee Chief) est plus facile lorsque les vis sont bien alignées avec les trous de la colonne d'extension, et lorsqu'une perseuse et un tourne-écrou sont utilisés. Si vous n'utilise PAS de perseuse, une légere pression sera nécessaire pour faire rentrer les vis autotaraudues.

1. Fixez la colonne d'extension en suivant les instructions inclues avec la plaque pour plafond.

AVERTISSEMENT: Le dépassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITEE à la capacité de poids la plus BASSE de tout autre élément ou accessoire utilisé dans le système de support.

• Installéz et fixez le support (non inclus) à l'extrémité inférieure de la colonne d'extension (A) en suivant les instructions inclues avec le support.

• Retirez l'adhesif situé à l'arrière du protège-câble (B).

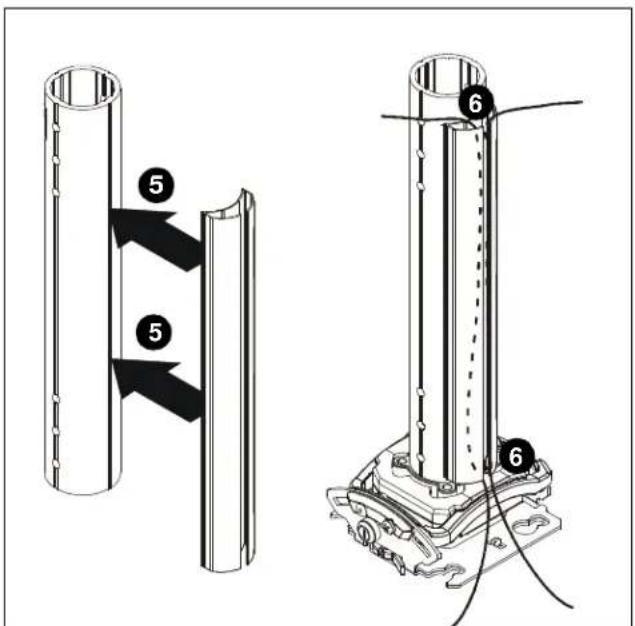

• Placez le protège-cable (B) sur la colonne (A) à l'emplacement souhaite. (voir la Figure 1)

REMARQUE: Le protège-cable (B) peut être coupé en plus petits morceaux si nécessaire. Utilisez un couteau à lame escamtable pour couper le protège-cable et placez les morceaux aux emplacements souhaités sur la colonne.

Figure 1

1. Acheminez les cables comme souhaite à travers le protège-cable (B). (voir la Figure 1)
