Type de produit	Lave-vaisselle encastrable
Marque	Whirlpool
Modèle	WKBC3C24PB, WKBC3C24PX
Nombre de programmes	8 (Éco, 6th Sense, Intensif, Quotidien, Silencieux, Rapide 30', Cristal, Prélavage)
Options disponibles	Multizone, Power Clean, Pastille, Différé, Verrouillage
Consommation d'eau (programme Éco)	9 litres/cycle
Consommation d'énergie (programme Éco)	0,93 kWh/cycle
Durée du programme Éco	3h10
Capacité du réservoir de sel	1 kg
Capacité du distributeur de liquide de rinçage	110 ml
Réglage de la dureté de l'eau	5 niveaux (de très doux à très dur)
Type de filtre	Ensemble filtre triple (cylindrique, panier, plaque inox)
Power Clean	Jets haute pression dans le panier inférieur pour vaisselle très sale
Multizone	Lavage sélectif du panier supérieur ou inférieur
Option Pastille	Optimise le programme pour les détergents tout-en-un
Fonction Départ différé	De 30 minutes à 24 heures
Verrouillage des commandes	Oui (touche Multizone pendant 3 secondes)
Alarme robinet d'eau fermé	Oui (voyant clignotant)
Consommation en veille (allumé)	5 W
Consommation en veille (éteint)	0,5 W

FOIRE AUX QUESTIONS - WKBC3C24PB, WKBC3C24PX WHIRLPOOL

Comment ajuster la dureté de l'eau sur le lave-vaisselle ?

Éteignez l'appareil, puis appuyez sur la touche DÉPART/PAUSE pendant 5 secondes. Un bip retentit. Éteignez à nouveau, puis allumez. Le niveau actuel clignote. Utilisez la touche P pour sélectionner le niveau souhaité (1 à 5) selon le tableau de dureté. Éteignez l'appareil pour valider.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est bien branché, que la porte est fermée (un clic doit se faire entendre) et que le robinet d'eau est ouvert. Si les commandes ne répondent pas, éteignez l'appareil avec la touche MARCHE/ARRÊT, attendez une minute, puis rallumez et réinitialisez le programme.

Comment utiliser l'option Power Clean ?

Placez les casseroles et poêles très sales face à la zone Power Clean à l'arrière du panier inférieur. Rabattez les supports arrière pour les maintenir verticales. Appuyez sur la touche POWER CLEAN sur le panneau de commande pour activer les jets haute pression.

Comment régler le doseur de liquide de rinçage ?

Allumez le lave-vaisselle, puis éteignez-le. Appuyez sur la touche DÉPART/PAUSE trois fois (un bip à chaque fois). Allumez l'appareil : le niveau actuel clignote. Utilisez la touche P pour choisir un niveau de 0 à 4. Éteignez pour valider. Le niveau 0 désactive le liquide de rinçage.

Quel programme utiliser pour une vaisselle très sale avec des résidus brûlés ?

Utilisez le programme Intensif 65°. Il est conçu pour les casseroles, poêles et vaisselle très sale. Activez également l'option Power Clean si vous placez les articles dans la zone dédiée du panier inférieur.

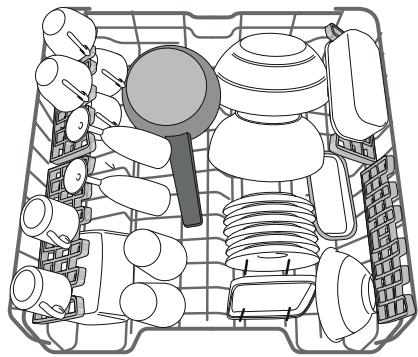

Comment charger les paniers pour un lavage optimal ?

Placez la vaisselle très sale dans le panier inférieur (jets plus puissants). Inclinez les verres et bols vers le bas. Utilisez les volets pliables pour les verres à vin. Ne surchargez pas et assurez-vous que les bras d'aspersion tournent librement.

Pourquoi le voyant de sel est allumé et comment le remplir ?

Le voyant s'allume quand le sel est épuisé. Le réservoir se trouve sous le panier inférieur. Dévissez le bouchon, utilisez l'entonnoir fourni pour verser environ 1 kg de sel spécial lave-vaisselle, puis refermez hermétiquement. Lancez un programme vide après remplissage.

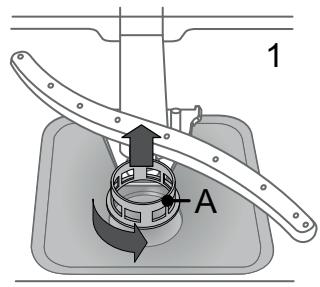

Comment nettoyer les filtres du lave-vaisselle ?

Tournez le filtre cylindrique (A) dans le sens antihoraire et retirez-le. Enlevez le panier filtre (B) en pressant les volets latéraux. Retirez la plaque inox (C). Nettoyez chaque pièce sous l'eau courante avec une brosse non métallique. Remontez dans l'ordre inverse.

Comment utiliser la fonction départ différé ?

Sélectionnez un programme et les options souhaitées. Appuyez plusieurs fois sur la touche DIFFÉRÉ pour régler le retard (de 0h30 à 24h). Appuyez sur DÉPART/PAUSE pour lancer le compte à rebours. Le programme démarre automatiquement à la fin du délai.

Que signifie le voyant robinet d'eau fermé ?

Ce voyant clignote lorsque l'arrivée d'eau est insuffisante ou que le robinet d'eau est fermé. Vérifiez que le robinet est ouvert et que le tuyau d'arrivée n'est pas plié ou bouché. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI WKBC3C24PB, WKBC3C24PX WHIRLPOOL

Afin de recevoir une assistance plus complète, merci d'enregistrer votre appareil sur on :

www.whirlpool.eu/register

WWW

Vous pouvez télécharger les Consignes d'utilisation en visitant notre site Web http://docs.whirlpool.eu et en suivant les consignes au dos de ce livre.

Avant d'utiliser l'appareil, lisez attentivement les Consignes de santé et sécurité.

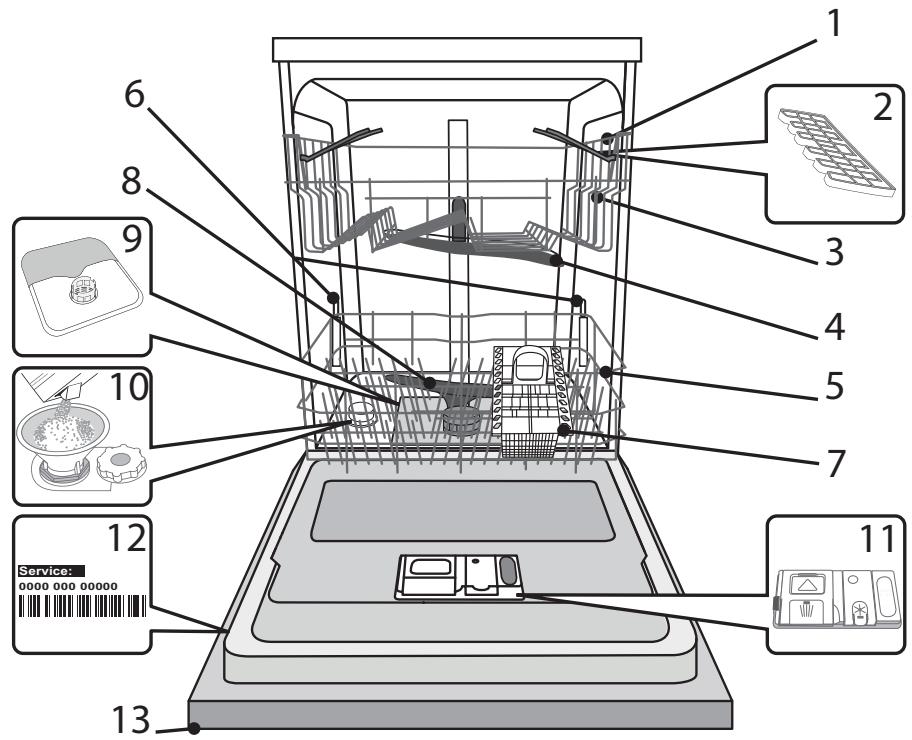

Description du produit

APPAREIL

1. Panier supérieur 2. Volets pliables 3. Bouton de réglage de la hauteur du panier supérieur 4. Bras d'aspersion supérieur 5. Panier inférieur 6. Zone d'espace 7. Panier à couver 8. Bras d'aspersion inférieur 9. Ensemble fille 10. Réservoir à sel 11. Distributeurs de détergent et liquide de rinçage 12. Plaque signalétique 13. Panneau de commande

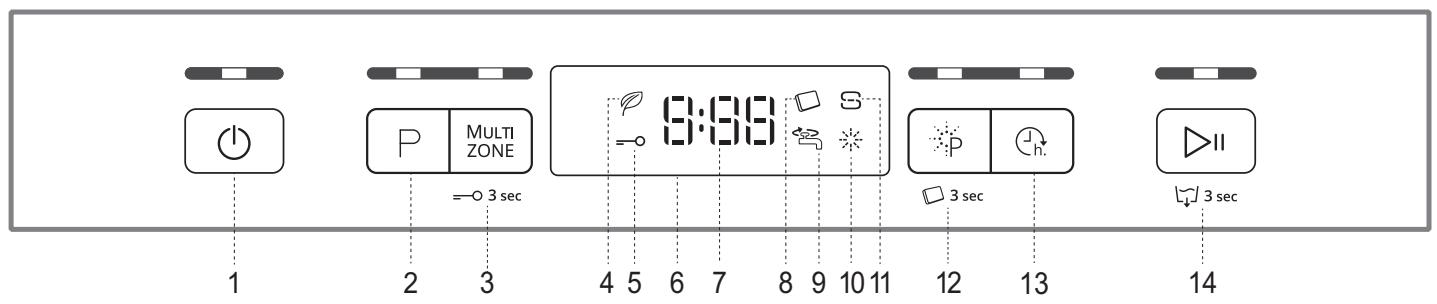

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec levoyant
2. Touche Sélecteur de programme avec levoyant
3. Touche Multizone avec levoyant / Verrou
4. Voyant programme Éco
5. Voyant de verrouillage
6. Affichage
7. Voyant pour le numéro du programme et le temps restant
8. Voyant Pastille
9. Voyant Robinet d'eau fermé
10. Voyant de niveau de liquide de remplissage
11. Voyant de niveau de sel
12. Touche Power Clean® avec voyant / Pastille
13. Touche Différé avec levoyant
14. Touche Départ/Pause avec le voyant / Drainer

Conseils au SUJET de la première utilisation

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments élastiques qui retiennent le panier supérieur.

Reemplir le réservoir de SEL

L'utilisation de Sel empêche la formation de calcaire sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Il est important de s'assurer que le réservoir de Sel ne soit jamais vide (sauf si la durée de l'eau est régée à - 1 « Douce »). Il est important de régler la durée de l'eau.

Le réservoir de sel est situé dans la partie inférieure du lave-vaiselle (voir DESCRIPTION DES PROGRAMMES) et devrait être rempli quand le voyant NIVEAU DE SEL est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire). 2. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde. 3. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable). Lorsque vous devez ajouter du sel, nous vous recommandons d'effectuer l'opération avant de lancer le cycle de lavage.

Régler la DURETE de l'eau

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la dureté de l'eau aux conditions existantes dans votre résidence. Cette information peut être obtenue de votre fournisseur d'eau local. Le réglage par défaut est pour une dureté d'eau normale (3).

1. Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
2. Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
3. Appuyez sur la touche DÉPART/PAUSE pour 5 secondes ; un bip se fait entendre.
4. Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT.
5. Le numéro de la sélection actuelle et le voyant de niveau de sel clignotent.
6. Appuyez sur la touche P pour sélectionner le niveau de dureté désiré (voir Tableau de dureté de l'eau).

Tableau de durété de l'eau				Sel{nées-saire}
Niveau		°dHDegrés allemand	°fHDegrés français
1	Très douce	0 - 6	0 - 10	NON
2	Moyenne	7 - 11	11 - 20	OUI
3	Douce	12 - 17	21 - 30
4	Dure	17 - 34	31 - 60
5	Très douce	35 - 50	61 - 90

1. Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT. Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisselle.

Utilisez seulement le sel spécialement conçu pour les lave-vaisselles.

Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint. Si le réservoir de sel n'est pas rempli, l'adoucisseur d'eau et l'élément chauffant pourrait s'endommager (sauf si la durée de l'eau est réglée à -1 « Douce »).

Remplir le distributeur de liquide de rinçage

Le liquide de rinçage permet à la vaisselle de secher plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rinçage jusqu'à la marque de référence (110 ml) du réservoir de remplissage - évitez les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre. Ne JAMAIS verser le liquide de rincege directement dans la cuve.

Ajuster le DOSAGE du liquide de rinçage

Si vous n'êtes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÉT.
• Éteignez-le en utilisant la touche MARCHE/ARRÉT.
• Appuyez sur la touche DÉPART/PAUSE à trois reprises - vous entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRÊT.
• Le numéro du niveau de sélection actuelle et le voyant du niveau de liquide de rince.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rincege qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÉT. Le réglage est terminé!

Si le niveau de liquide de rincege est a ZERO (ECO), il n'y aura pas de lique de rincege distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s'alumera pas s'il ne reste plus de liquide de rincege.

Un maximum de 4 niveaux peuvent être régulés selon le modèle du lave-vaisselle. Le réglage par défaut est sur le niveau moyen.

• Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (1-2).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisse, placez sur un niveau plus haut (3-4).

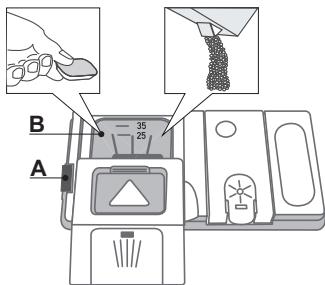

Reemplir le distributeur de détergent

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture A.

Insérez le détergent dans le distributeur sec B seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous mesurez le détergent, reportez-vous au (voir TABLEAU DES PROGRAMMES) pour ajouter la bonne quantité. Le compartiment B comprend

une marque qui indique la quantité maximale de détergent liquide ou en poudre qui peut être ajoutée à chaque cycle.

1. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle; un clic se fait entendre.
2. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme.

Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toujours obtenir les satisfaisants résultats de lavage et séchage.

TABLEAU DES PROGRAMMES

Programme		Durées de la phase	Options disponibles*)	Récipient pour détergent		Durée du programme de lavage (h:min)	Consommation d'eau (litres/cycle)	Consommation d'énergie (kWh/cycle)
				Cuve	B
1. Éco	ECO 50°	✓	P h.	✓	✓	03:10	9	0,93
2. 6th Sense	6th sense 50-60°	✓	MULTI ZONE P h.	✓	✓	01:25 - 3:00	7,0 - 14,0	0,9 - 1,40
3. Intensif	65°	✓	MULTI ZONE P h.	-	✓	02:50	14	1,50
4. Quotidien	50°	✓	P h.	-	✓	01:30	12	1,15
5. Silencieux	50°	✓	P h.	-	✓	03:30	15	1,15
6. Rapide 30'	50°	-	P h.	-	✓	00:30	9	0,50
7. Cristal	45°	✓	P h.	-	✓	01:40	11	1,10
8. Préavage	-	-	P h.	-	✓	00:12	4,5	0,01

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 50242. Les options ne peuvent pas toutes être utilisées en même temps. La durée du programme affichée à l'écran ou dans le livre est une approximation calculée dans des conditions normales. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes. Consommation en veille : Consommation allumé : 5 W - Consommation éteint : 0,5 W

Description des programmes

Consignes pour la sélection du cycle de lavage.

ECO 50°

Vaisselle sale. Programme standard, le plus efficace en termes de consommation d'énergie et d'eau.

Pour la vaisselle normalement sale avec des résidus de nourriture secs. Déterminez le degré de saleté de la vaisselle et règlez le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparait sur l'afficheur et la durée du cycle est mise à jour.

Intensif 65°

Programme conseillé pour une vaisselle très sale, particulièrement adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle délicate).

Quotidien

Vaisselle sale. Cycle quotidien, assure un rendement de nettoyage optimal en moins de temps.

Silencieux

Adéquat lorsque l'appareil fonctionne la nuit. Assure un rendement optimal.

RAPIDE 30° 50°

Utilisez ce programme pour la vaisselle légèrement sale et sans résidus de nourriture secs. (Idéal pour deux couverts).

Programme pour la vaisselle délicate, plus sensible aux températures élevées, comme les verres et les tasses.

Prelavage

Vaisselle qui sera lavée plus tard. N'utilise pas de détergent avec ce programme.

Remarques :

Lorsque vous utilisez les programmes « 1 Heure » et « Rapide », vous obtiendrez des niveaux de rendement optimal en respectant le nombre de couverts indiqués.

Pour réduire encore plus la consommation, attendez que le lave-vaisselle soit plein avant de le faire fonctionner.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme sélectionné voir TABLEAU DES PROGRAMMES, le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

ZONE S'il n'y a pas beaucoup de vaisselle à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, et du dénergie.

Sélectionnez un programme et appuyez ensuite sur la touche MULTIZONE : le voyant sur la touche s'illumine et le symbole du panier sélectionné s'affiche à l'écran. Par défaut, l'appareil lave la vaisselle sur tous les paniers. Pour seulement laver la vaisselle sur un panier particulier, appuyez plusieurs fois sur cette touche :

s'affiche à l'écran (panier inférieur seulement) s'affiche à l'écran (panier supérieur seulement)

s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.

Grâce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommandée pour le lavage des poêles et des casseroles. Appuyez sur cette touche pour activer POWER CLEAN® (le voyant s'allume).

Ce réglage vous permet d'optimiser le rendement du programme selon le type de détergent utilisé. Appuyez sur la touche POWER CLEAN pendant 3 secondes (le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel, et détergent en une seule dose).

Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

Différé

Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures.

1. Sélectionnez un programme et les options souhaités. Appuyez sur la touche DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Régable de 0:30 à 24 heures. Chaque fois que vous appuyez sur la touche, le départ différé est retardé de : 0:30 si la sélection est inférieure à 4 heures, 1:00 si la sélection est inférieure à 12 heures, 4 heures si la sélection est supérieure à 12 heures. Si vous appuyez sur la touche après avoir atteint 24 heures, le départ différé est désactivé. 2. Appuyez sur la touche Départ/Pause : la minuterie commence le compte à rebours; 3. Une fois le temps écoulé, le voyant s'éteint et le programme démarre automatiquement.

Si, pendant le compte à rebours, vous appuyez sur la touche DÉPART/PAUSE de nouveau, l'option DIFFÉRÉ est annulée et le programme sélectionné démarre automatiquement.

La fonction DIFFÉRÉ ne peut pas être régée une fois le programme en cours.

Verrouillage des commandes

En appuyant pendant au moins 3 secondes sur la touche MULTIZONE, la fonction VERROUILAGE s'active. La fonction VERROUILAGE désactive le panneau de commande à l'excection de la touche MARCHE/ARRÉT. Appuyez à nouveau sur la touche pour désactiver le VERROUILAGE.

Robinet d'eau fermé - alarme

Clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.

Pour arrêter ou annuler le cycle en cours, vous pouvez utiliser la fonction Drainer.

Si vous appuyez un long moment sur la touche DÉPART/PAUSE, la fonction DRAINDER s'active. Le programme en cours s'arrête et l'eau dans le lavevaisselle est vidangée.

Utilisation quotidenne

1. VÉRIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

1. ALLUMER LE LAVE-VAISSELLE

Appuyez sur la touche MARCHE/ARRÊT.

1. CHARGER LES PANIERS

(voir CHARGEMENT DES PANIERS)

1. REMPLIR DE DISTRIBUTEUR DE DÉTERGENT (voir TABLEAU DES PROGRAMMES).
2. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Sélectionnez le meilleur programme selon le type de vaisse et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

1. DEMARRER

Démarrez le cycle de lavage en appuyant sur la touche DÉMARRER/PAUSE. Vous entendez un bip lorsque le programme démarre.

1. FIN DU CYCLE DE LAVAGE

À la fin du cycle de lavage, des bips se font entendre, le mot END s'affiche à l'écran. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRÊT.

Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle.

Déchargez les paniers en commençant par le premier niveau.

L'appareil s'éteint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec de l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

Conseils

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu’elle tienne bien en place et ne risque pas de tomber ; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes côte à côte pour permettre à l’eau d’atteindre toutes les surfaces et couler librement.

Avertissement: les couvercles, poignées, plaques et poêles à frire n'empêchent pas les bras d'aspersion de tourner.

Placez les petits articles dans le panier à couvert.

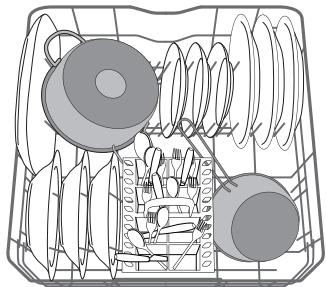

La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permettent un meilleur rendement lors du lavage.

Après avoir chargé l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

Pour éviter les odeurs et les dépôts qui pourraient s'accumuler dans le lave-vaisselle, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à thé de détergent et lancez le programme sans vaisselle pour nettoyer l'appareil.

Modifier un programme en COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer si c'est fait au début du cycle : appuyez sur la touche MARCHE/ARRÊT pour éteindre l'appareil.

Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées; démarrez le cycle en appuyant sur la touche DÉMARRER/PAUSE.

Ajouter de la vaisselle

Sans éteindre l'appareil, ouvrez la porte (attention à la vapeur CHAUBE!) et placez la vaisselle à l'intérieur du lave-vaisselle. Fermez la porte et appuyez sur la touche DEMARRER/PAUSE, le cycle démarre au point où il a été interrompu.

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrompt. Une fois la porte refermée ou le courant électrique restauré, pour redémarrer le cycle à partir du point où il a été interrompu, appuyez sur la touche DÉMARRER/PAUSE.

Pour plus d'informations sur les fonctions, vous pouvez demander ou télécharger sur le Web le Guide d'utilisation et d'entretien en suivant les consignes à la première page.

Vaisselle qui NE convient PAS

Vaisselle et couverts en bois. - Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. - Les pièces en matériau synthétique qui ne supportent pas les hautes températures. La vaisselle en cuivre ou en étain. La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre.

Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi devenir opaques après plusieurs cycles de lavage.

VERRES et vaisselle endommagés

• Seulement utiliser des verres ou de la porcelaine qui sont adaptés au lave-vaiselle conformément aux recommandations du fabricant. Utilisez un détergent doux, ADFQUAT pour la vaisselle
• Retirez les verres et les couverts du lave-vaiselle aussitôt que le cycle de lavage est terminé.

PANIER supérieur

Chargez la vaisselle délicate et légère : verres, tasses, soucoupes, saladiers bas.

Exemple de chargement du panier supérieur

Ajuster la hauteur du PANIER supérieur

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur, et la position basse pour profiter au maximum des supports rabattables et créer plus d'espace vers le haut et éviter les chocs avec les articles sur le panier inférieur.

Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur (voir figure), sans appuyer sur les leviers, simplement soulever en tenant le panier sur les côtés jusqu'à ce qu'il soit stable en position élevée.

Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé. Ne JAMAIS soulever ou abaisser un seul côté du panier.

VOLETS Pliables avec positions ajjustables

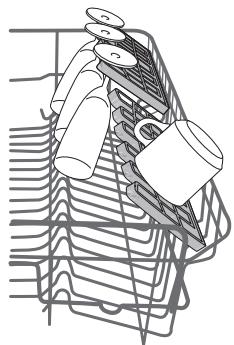

Les volets pliables latéraux peuvent être placés à trois hauteurs différentes pour optimiser le rangement de la vaisselle sur le panier.

Les verres de vin peuvent être placés de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante.

Pour de meilleurs résultats lors du séchage, inclinez encore plus les volets pliables. Pour changer l'inclinaison, tirez le volet pliable, glissez-le légèrement, et placez-le à la position souhaitée.

PANIER inférieur

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.

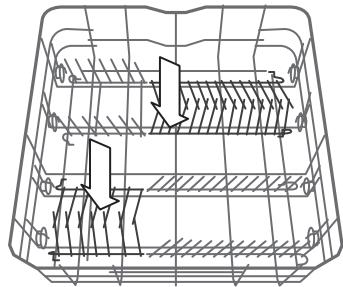

(exemple de chargement du panier supérieur) Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salade.

POWER CLEAN sur le PANIER inférieur

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée.

Placez les poêles et les casseroles face à la composante Power Clean® et activez POWER CLEAN sur le panneau

Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé pour supporter les poêles à frire et les moules dans une position verticale, prenant ainsi moins de place.

Comment utiliser Power Clean*: Rabattez les supports pour assiettes arrière pour charger des casseroles.

1. Réglez la zone Power Clean® (G) en rabattant les supports pour assiettes arrière pour charger des casseroles.
2. Chargez les grands plats et les casseroles en les inclinant à la verticale dans la zone Power Clean. Les casseroles doivent être inclinées dans la direction des jets d'eau haute pression.

Panierà couvert

Le panier comprend des grilles supérieures pour placer les couverts plus facilement. Le panier à couvert doit uniquement être placé à l'avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas, ou placés à l'horizontal dans le compartiment rabattable sur le panier supérieur.

Nettoyer l'ensemble filtre

Nettoyez régulièrement l'ensemble filtre pour éviter qu'ils ne se bouchent et pour permettre aux eaux usées de bien s'éliminer. L'ensemble filtre comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau : vous devez les garder propres pour obtenir les autres résultats lors du lavage.

N'utilise pas le lave-vaiselle sans les filtres ou si un filtre est mal ajusté.

Après plusieurs lavages, vérifiez l'ensemble filtré et, au besoin, nettoyez-le soigneusement avec de l'eau courante, en utilisant un rose non métallique, et en suivant les consignes suivantes :

1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2).

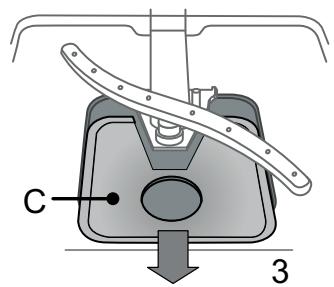

3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3).
4. Inspecter la cavité et enlever les résidus de nourriture.

NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noire) (Fig 4).

Après avoir nettoyé les filtres, assembler de nouveau l'ensemble filtre et remettez-le en place correctement; c'est très important pour que le lave-vaisselle garde son efficacité.

Nettoyer les BRAS d'aspersion

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trous utilisés pour asperger de l'eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

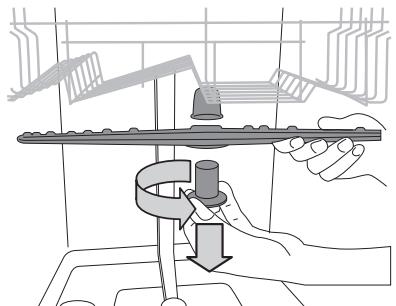

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens antihoraire. Le bras d'aspersion supérieur doit être replaced de façon que le côté avec le plus grand nombre de trous est place vers le haut.

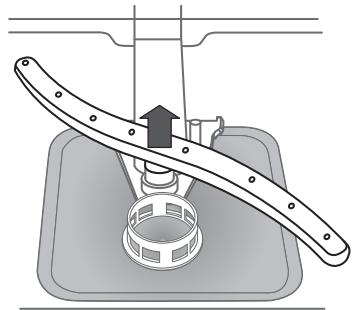

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

Nettoyer le TUYAU d'arrivée d'eau

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impureté ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, l'alimentation en eau pourrait se boucher et endommager le lave-vaisselle.

Dépannage

Il est possible que votre lave-vaisselle ne fonctionne pas correctement. Avant de contacter le Service Après-vente, vérifie si vous ne pouvez pas régler le problème vous-même avec l'aide de la liste suivante.

PROBLÉMES	CAUSES POSSIBLES	SOLUTIONS
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché.	Insérez la fiche dans la prise de courant.
	Panne de courant.	Le lave-vaiselle démarre automatiquement lorsque le courant revient.
	La porte du lave-vaiselle n'est pas fermée.	Poussez vigoureusement la porte pour entendre le « clic ».
	Les commandes ne fonctionnent pas.	Éteindre l'appareil en appuyant sur la touche MARCHÉ/ARRÊT, rallumez-le environ une minute après, et réinitialisez le programme.
Le lave-vaiselle ne se vidange pas.	Le cycle de lavage n'est pas encore terminé.	Attendre que le cycle se termine.
	Le tuyau de vidange est plié.	Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D'INS-TALLATION).
	Le conduit de vidange de l'évier est bouché.	Nettoyez le conduit de vidange de l'évier.
	Le filtre est bouché par des résidus de nourriture	Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTRE).
Le lave-vaiselle fait beaucoup de bruit.	La vaiselle s'entrechoque.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas ajustat pour les lave-vais-selles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Réinitialisez le lave-vaiselle en appuyant sur la touche DRAINDER (voir OPTIONS ET FONCTIONS) et lancez un nouveau programme sans détergent.
La vaiselle n'est pas propre.	La vaiselle n'est pas bien placée.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne bougent pas libre-ment, ils sont génés par la vaiselle.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Le cycle de lavage est trop délicat.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas ajustat pour les lave-vais-selles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du comportement de liquide de rince n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rince est fermé.
	Le filtre est sale ou bouché.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
	Il n'y a pas de sel.	Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).

GUIDE d'entretien et de dépannage

Plus d'information sur les procédures d'entretien et de dépannage, voir les Consignes d'utilisation.

Les Consignes d'utilisation peuvent être obtenues de la façon suivante : - Service après-vente ; numéro de téléphone, voir le livre de garantie. - télécharger du site Web : http://docs.whirlpool.eu - utilisez le code QR :

FICHE technique

La fiche technique, qui contient les données de consommation d'énergie, peut être téléchargée sur le site Web : http://docs.whirlpool.eu

Contacter le service après-vente

Lorsque vous communiquez avec le Service Après-vente, vous devez donner les codes affichés sur la plaque signalétique qui se trouve du côté intérieur gauche ou droit de la porte du lave-vaisselle. Le numéro de téléphone est disponible dans le livret de garantie ou sur le site Web :

http://www.whirlpool.eu

195143129.00
