TL20LC14 - Téléviseur TechLine - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Téléviseur LED 14 pouces, résolution HD (1366 x 768), taux de rafraîchissement 60 Hz
Connectivité	2 ports HDMI, 1 port USB, entrée VGA, sortie audio, prise antenne
Utilisation	Idéal pour les espaces réduits, compatible avec les consoles de jeux et les lecteurs multimédias
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser avec une prise de terre, respecter les consignes d'utilisation
Informations générales	Consommation énergétique : Classe A, poids : 3 kg, dimensions : 32 x 45 x 10 cm

FOIRE AUX QUESTIONS - TL20LC14 TechLine

Mon téléviseur TechLine TL20LC14 ne s'allume pas, que faire ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la télécommande est en bon état et que les piles sont chargées.

Comment réinitialiser mon téléviseur TechLine TL20LC14 ?

Pour réinitialiser votre téléviseur, débranchez-le de la prise électrique pendant environ 10 secondes, puis rebranchez-le. Si le problème persiste, accédez au menu des paramètres et cherchez l'option de réinitialisation.

Je n'ai pas de son sur mon téléviseur, que dois-je vérifier ?

Assurez-vous que le volume n'est pas muet et qu'il est réglé à un niveau audible. Vérifiez également les paramètres audio dans le menu et assurez-vous que les haut-parleurs intégrés sont sélectionnés.

Mon téléviseur affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel utilisateur pour des instructions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur.

Comment connecter mon téléviseur TechLine TL20LC14 à Internet ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Configurer le réseau'. Suivez les instructions pour vous connecter à votre réseau Wi-Fi.

Les couleurs de l'image semblent incorrectes, que faire ?

Vérifiez les paramètres d'image dans le menu des réglages et réinitialisez-les aux paramètres par défaut. Assurez-vous également que les câbles HDMI ou autres connexions sont correctement branchés.

Comment mettre à jour le logiciel de mon téléviseur ?

Accédez au menu des paramètres, sélectionnez 'À propos' puis 'Mise à jour du logiciel'. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Mon téléviseur ne capte pas les chaînes, que faire ?

Vérifiez que l'antenne est correctement branchée et orientée. Lancez une nouvelle recherche de chaînes dans le menu des paramètres.

Comment changer la langue de l'interface du téléviseur ?

Allez dans le menu des paramètres, sélectionnez 'Langue' et choisissez votre langue préférée dans la liste.

MODE D'EMPLOI TL20LC14 TechLine

Installation de l'appareil sur le mur (en option) 53

Boutons de la télécommande 54

TV LCD 54

Préparation 55

Précautions de sécurité 55

Avant de mettre en marche votre téléviseur 57

Avant de mettre en marche votre TV: 57

Description des Menus 58

MARCHE/ARRÊT de la TV 59

Navigation dans le Sytème de Menu 59

Système de Menu 60

Mode PC 64

Autres Caractéristiques 65

Télétexte 65

Brancher un équipement périphérique 66

Informations 67

Appendice A : Branchement de l'antenne 67

Spécifications 68

Appendice B : Modes d'affichages typiques de l'entrée PC 69

Appendice C : Modes d'affichages du Mode Ybpbr 69

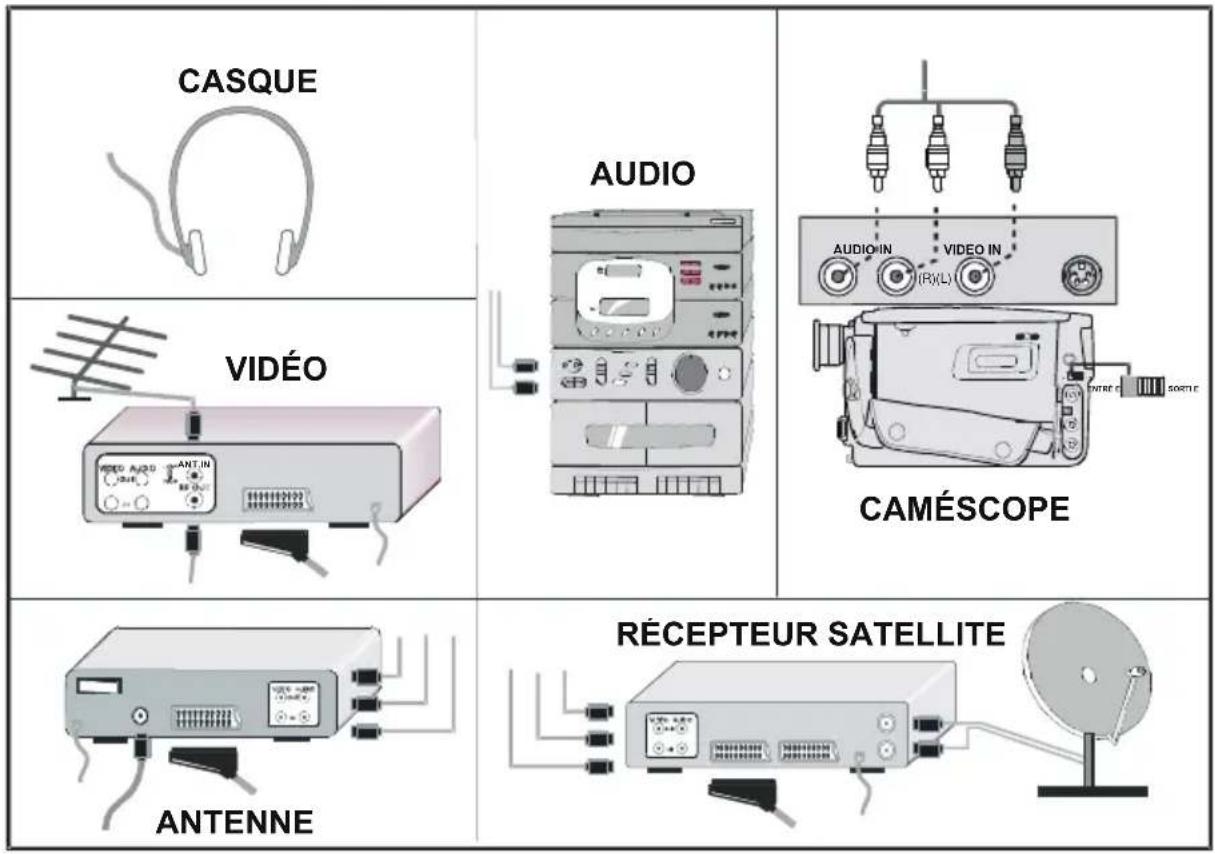

Brancher un équipement périphérique 70

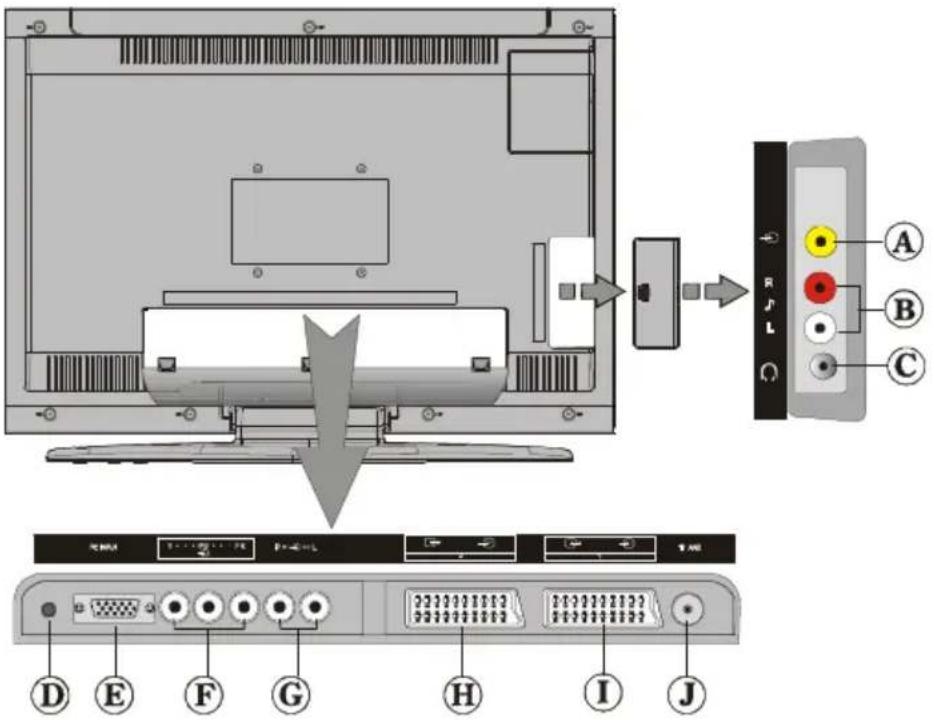

Branchement des équipements périphériques 70

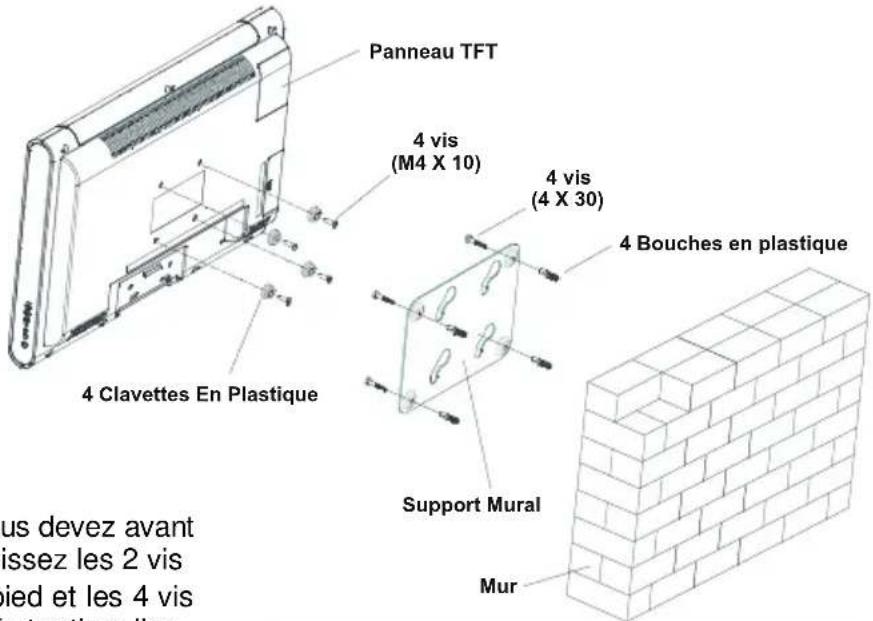

Installation de l'appareil sur le mur (en option)

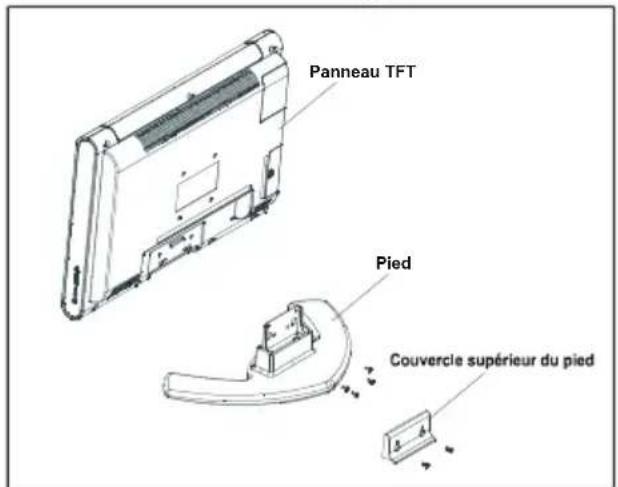

1. Pour installer la TV TFT sur le mur, vous devez avant tout retirer l'assemblage du pied. Dévissez les 2 vis qui attachent la partie supérieure du pied et les 4 vis qui attachent le pied au panneau TFT et retirez l'assemblage du pied du panneau TFT.

2. Placez les 4 supports dans les trous à vis circulaires dans la partie arrière du panneau TFT et vissez-les au panneau TFT avec 4 vis (M4 x 10).

3. Choisissez l'endroit sur le mur où vous voulez placer le panneau TFT. Nivelez et marquez avec un crayon les 4 points de montage sur le support du mur. Forez les trous pilotes pour les bouches en plastique et fixez le support mural avec 4 vis (4 x 30).

4. Levez l'écran TFT et positionnez-le dans les trous du support mural avec les 4 vis de support dans la partie arrière de l'écran TFT.

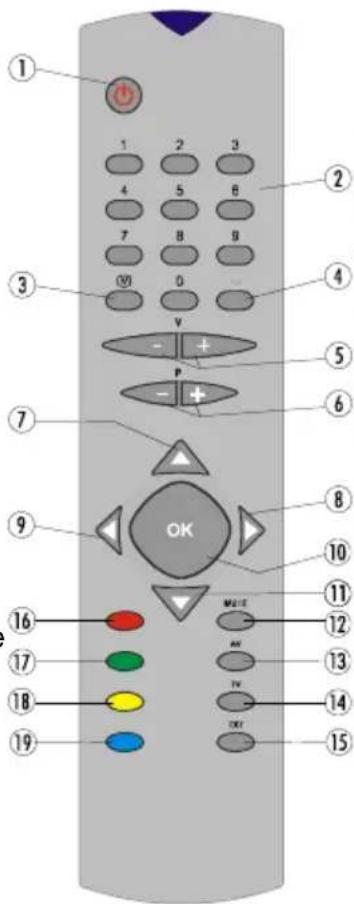

Boutons de la télécommande

① Ⓧ= Veille
② 0 - 9 = Programme direct
③ M = Menu
④ -- = deux chiffres
⑤ V + I - = Volume + / -
⑥ P + / - = Programme +/-
⑦ = Touche directionnelle haut
⑧ ▷ = Curseur droit
⑨ ◀ = Touche directionnelle gauche
⑩ OK = OK
⑪ = Touche directionnelle bas

Couvercle supérieur du pied

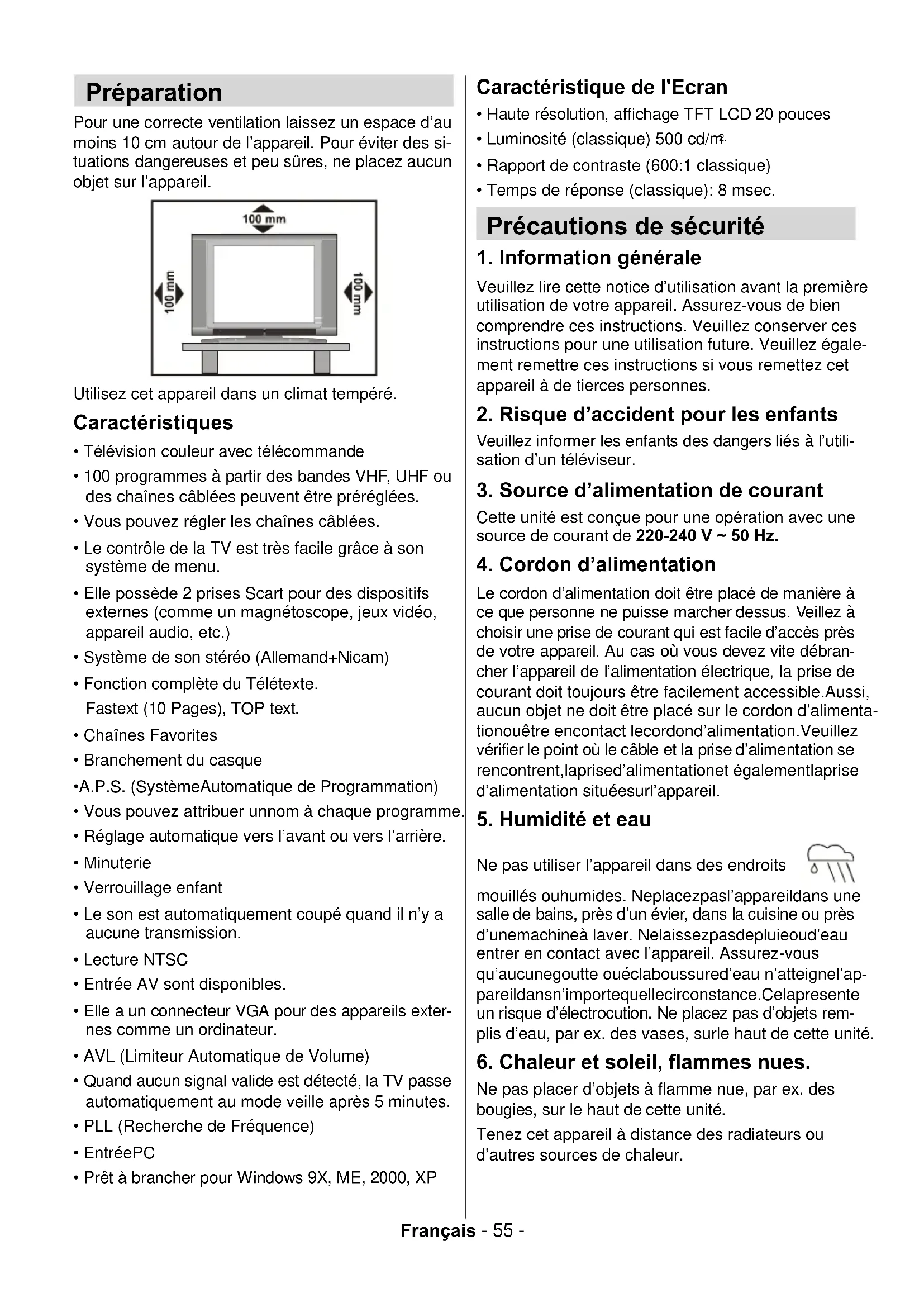

Préparation

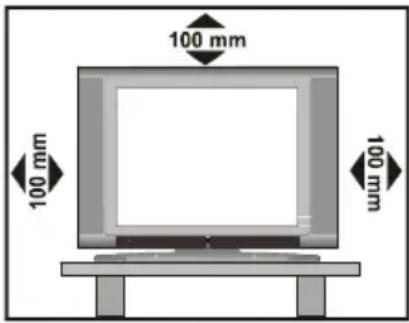

Pour une correcte ventilation laissez un espace d'au moins 10 cm autour de l'appareil. Pour éviter des situations dangereuses et peu sûres, ne placez aucun objet sur l'appareil.

Utilisez cet appareil dans un climat tempéré.

Caractéristiques

• Télévision couleur avec télécommande
- 100 programmes à partir des bandes VHF, UHF ou des chaînes câblées peuvent être préréglées.
- Vous pouvez régler les chaînes câblées.
- Le contrôle de la TV est très facile grâce à son système de menu.
- Elle possède 2 prises Scart pour des dispositifs externes (comme un magnétoscope, jeux vidéo, appareil audio, etc.)
- Système de son stéréo (Allemand+Nicam)
- Fonction complète du Télétexte. Fastext (10 Pages), TOP text.

- Chaînes Favorites

- Branchement du casque

•A.P.S. (SystèmeAutomatique de Programmation)

- Vous pouvez attribuer unnom à chaque programme.

- Réglage automatique vers l'avant ou vers l'arrière.

- Minuterie

- Verrouillage enfant

- Le son est automatiquement coupé quand il n'y a aucune transmission.

- Lecture NTSC

- Entrée AV sont disponibles.

- Elle a un connecteur VGA pour des appareils externes comme un ordinateur.

• AVL (Limiteur Automatique de Volume)

- Quand aucun signal valide est détecté, la TV passe automatiquement au mode veille après 5 minutes.

- PLL (Recherche de Fréquence)

- EntréePC

- Prêt à brancher pour Windows 9X, ME, 2000, XP

Caractéristique de l'Ecran

• Haute résolution, affichage TFT LCD 20 pouces
• Luminosité (classique) 500 cd/m²
- Rapport de contraste (600:1 classique)
- Temps de réponse (classique): 8 msec.

Précautions de sécurité

1. Information générale

Veuillez lire cette notice d'utilisation avant la première utilisation de votre appareil. Assurez-vous de bien comprendre ces instructions. Veuillez conserver ces instructions pour une utilisation future. Veuillez également remettre ces instructions si vous remettez cet appareil à de tierces personnes.

2. Risque d'accident pour les enfants

Veuillez informer les enfants des dangers liés à l'utilisation d'un téléviseur.

3. Source d'alimentation de courant

Cette unité est conçue pour une opération avec une source de courant de 220-240 V \~ 50 Hz.

4. Cordon d'alimentation

Le cordon d'alimentation doit être placé de manière à ce que personne ne puisse marcher dessus. Veillez à choisir une prise de courant qui est facile d'accès près de votre appareil. Au cas où vous devez vite débrancher l'appareil de l'alimentation électrique, la prise de courant doit toujours être facilement accessible. Aussi, aucun objet ne doit être placé sur le cordon d'alimentationouêtre encontact lecordond'alimentation. Veuillez vérifier le point où le câble et la prise d'alimentation se rencontrent, laprised'alimentationet également laprise d'alimentation situéesurl'appareil.

5. Humidité et eau

Ne pas utiliser l'appareil dans des endroits

mouillés ouhumides. Neplacezpasl'appareildans une salle de bains, près d'un évier, dans la cuisine ou près d'unemachine à laver. Nelaissezpasdepluieoud'eau entrer en contact avec l'appareil. Assurez-vous qu'aucunegoutte ouéclaboussured'eau n'atteignel'appareildansn'importequellecirconstance.Celapresente un risque d'électrocution. Ne placez pas d'objets remplis d'eau, par ex. des vases, surle haut de cette unité.

6. Chaleur et soleil, flammes nues.

Ne pas placer d'objets à flamme nue, par ex. des bougies, sur le haut de cette unité.

Tenez cet appareil à distance des radiateurs ou d'autres sources de chaleur.

Évitez la lumière directe du soleil.

7. Champs magnétiques

Évitez d'utiliser cet appareil près de forts champs magnétiques.

8. Tonnerre

En cas de tonnerres imminents ou si vous quittez votre maison pendant une longue période (vacances), veuillez débrancher la prise d'alimentation de la prise de courant et débrancher l'antenne.

9. Ventilation

Les ouvertures de ventilation situées sur l'appareil sont utilisées pour la circulation de l'air et sont importantes pour une opération en toute sécurité de cet appareil. Pour éviter une surchauffe, ces ouvertures ne doivent jamais être couvertes ou fermées, par ex. par des journaux, des nappes ou des rideaux. Placez l'appareil sur une surface stable et plane (par ex. une table). Veillez à ce que la ventilation d'air soit suffisante. Gardez une distance d'au moins 10 centimètres sur tous les côtés de l'unité. Ne placez pas d'objets sur le haut de l'appareil pour éviter des problèmes de sécurité et un de malfonctionnement. L'appareil peut utilisé dans les climats tropicauxet/ou tempérés.

10. Piles

Nejamais rechargerlespiles! Danger d'explosion! Tenir les piles hors de portée des enfants. Ne pas lancer les piles dans le feu, les court-circuiter ou les désassembler. Nettoyez les points de contact de la pile et de l'appareil avant d'insérer les piles et chaque fois que ceci est nécessaire. Enlevez immédiatement les piles vides de l'appareil! Danger de fuite! N'exposez pas les piles à des conditions extrêmes, par ex. ne les placez pas sur un chauffage ou un radiateur! Danger de fuite! Évitez le contact avec la peau, les yeuxet les membranes muqueuses. En cas de contact avec l'acide de batterie,rincez immédiatementlarégionconcernéeavec de l'eau potable et contactez un médecin.

Dans le cas où ces consignes ne sont pas concernées, les piles peuvent se déchargées et fuir! Retirezimmédiatement les piles pour éviter tout dommage. Remplaceztoujours toutes les pilesen même temps. Utilisezseulement des piles du même type. N'utilisez pas de types différents de piles ou ne mélangez pas des piles nouvelles avec des piles usées.

11. Rayons X

La radiation de rayons X produite par ce téléviseur est suffisamment déviée.

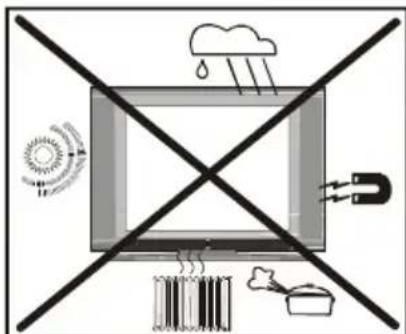

ATTENTION!

Toutes les interférences contre les consignes, en particulier la modification du voltage ou le remplacement du tube d'image du téléviseur peut provoquer une radiation de rayons X excessive. La garantie pour les appareils qui ont été modifiés d'une telle façon expire. De tels appareils ne doivent pas être utilisés! Les appareils n'ont pas été conçus pour une utilisation commerciale puisque ces appareils sont soumis à des régulations spéciales.

Informations quant au fonctionnement de votre appareil

• Éviter l'affichage répété d'une même image. Après un long affichage d'une image statique nous vous recommandons de regarder une image animée pendant au moins le double de la durée de l'image statique précédente.
• Éviter l'affichage répété du format 4:3. Après un long affichage d'une image en 4:3, nous vous recommandons de regarder une image plein écran pendant au moins le double de la durée de l'image 4:3.
• Les contenus de télétexte, aussi bien que les fenêtres OSD, ne doivent pas être affichés pendant une longue période de temps.

• Ne laissez pas d'image sans interruptions, comme une image figée ou sur «Pause» (par ex. en utilisant des lecteurs de DVD).

• Les extraits ne doivent pas être affichés pendant une longue période de temps.
  "L'écran à cristaux liquides est un produit de technologie moderne, dans lequel existe environ un million de fins transistors en aluminium qui offrent une grande qualité d'image. De temps à autre, quelques pixels non-actifs peuvent se développer, que vous verrez comme un point fixe bleu, vert ou rouge sur votre écran. Veuillez noter que cela n'affectera en aucun cas la performance de votre produit."

"NE LAISSEZ PAS VOTRE TÉLÉVISEUR EN MARCHE SI VOUS QUITTEZ VOTRE DOMICILE ET NE LAISSEZ PAS VOTRE TÉLÉVISEUR EN MODE DE VEILLE."

Avant de mettre en marche votre téléviseur

Entretien, nettoyage, mise au rebut:

1. Nettoyage :

Retirez la prise de courant du cordon d'alimentation avant de nettoyer votre appareil. Risque d'électrocution! N'utilisez pas de produits de nettoyage liquides en nettoyant votre appareil, n'utilisez pas de vaporisateurs de nettoyage. Utilisez un chiffon humide avec un produit de nettoyage doux et essorez-le aussi sec que possible. Le chiffon ne doit pas goutter. N'utilisez pas de produits de nettoyage forts, abrasifs ou caustiques. Vous pourriez endomager la surface.

2. Entretien :

Enréparant cetteunité, utilisez seulement des pièces de rechange autorisées par le fournisseur ou des pièces de la même fonction que les pièces originales. Les pièces de rechange non-autorisées peuvent provoquer un incendie, une électrocution ou d'autres situations dangereuses. Seul un personnel qualifié doit exécuter toutes les tâches d'entretien et de réparation. N'ouvrez en aucun cas l'appareil, risque d'électrocution!

3. Mise au rebut :

L'emballage est fait de matériel réutilisable. Veuillez l'éliminer conformément aux consignes, selon la matière première. Veuillez éliminer tout papier ou carton dans un point de collecte à cet effet.

Eliminez les papiers d'aluminium et la matière styrofoam dans les options de collecte à disposition. Veuillez noter que vous pourriez avoir besoin de l'emballage original en cas de réclamations de garantie ou de réparation pour envoyer l'appareil. Veuillez tenir les enfants à distance des matériaux d'emballage tels que les sacs plastique. Danger d'étouffement!

Ne pas jeter les piles avec vos déchets domestiques. Veuillez jeter vos piles conformément aux normes écologiques. Vous pouvez jeter vos piles usagées dans un point de collecte pour piles usagées ou déchets dangereux. Pour plus de renseignements, contactez vos autorités locales.

Ne vous jetez pas le téléviseur avec vos déchets domestiques. Veuillez observer les normes locales d'élimination de déchets pour la mise au rebut de votre appareil.

Branchement

Note importante : Cetteunité a étéconçue pour fonctionner avec uneprise d'alimentation de220-240 V \~ 50 Hz.

ATTENTION!

En déplaçant cet appareil d'un environnement froid, en chauffant une pièce froide ou en cas d'humidité de l'air élevée, l'humidité peut condenserál'intérieur del unité. Veuillez attendre au moins 2 heures avant d'allumer l'appareil, jusqu'à ce que l'appareil soit sec à l'intérieur.

Avant de mettre en marche votre TV:

Alimentation électrique

IMPORTANT : La TV a été conçue pour fonctionner en 220-240V AC 50Hz.

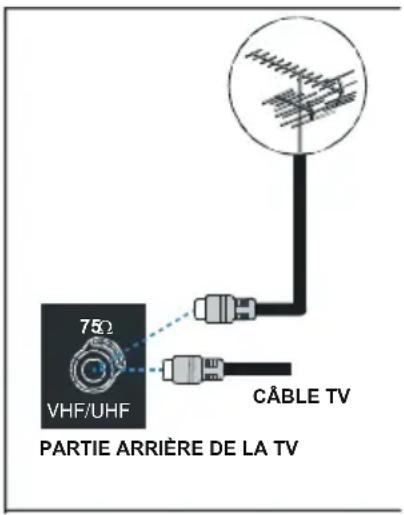

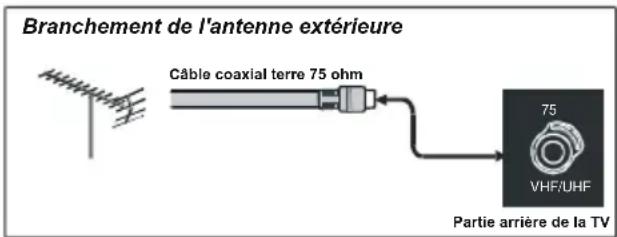

Branchements à la prise d'entrée de l'antenne

- Branchez la prise d'antenne ou la prise du câble TV à l'entrée de l'antenne située à l'arrière de la TV et branchez la prise du câble qui sort de la prise de sortie de la TV située sur ces dispositifs (VCR, DVD etc) aussi à cette prise.

Description des Menus

① MENU SON

-Volume
-Balance
-Mode Son
-AVL
-Effet
-Egaliseur -Mode
-Sortie de ligne
-Volume HP
-Memorisation

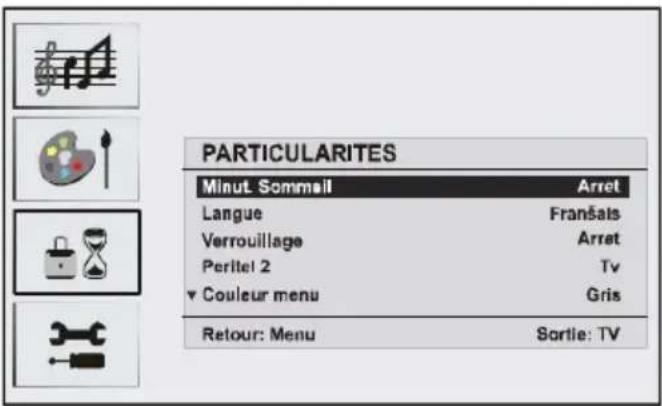

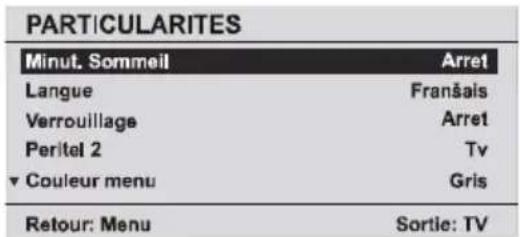

3 MENU PARTICULARITES

-Minut. Sommeil
-Langue
-Verrouillage
-Peritel 2
-Couleur menu
-Mode Favori

2 MENU IMAGE

-Format Image
-Luminosite
-Contraste
-Couleur
-Contour
-Teinte
-Éclairage Pièce
-Zoom image
-Memorisation

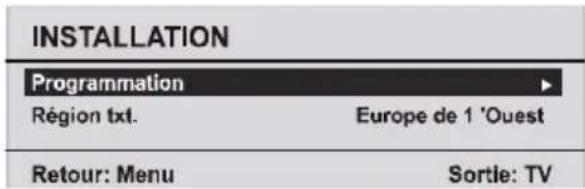

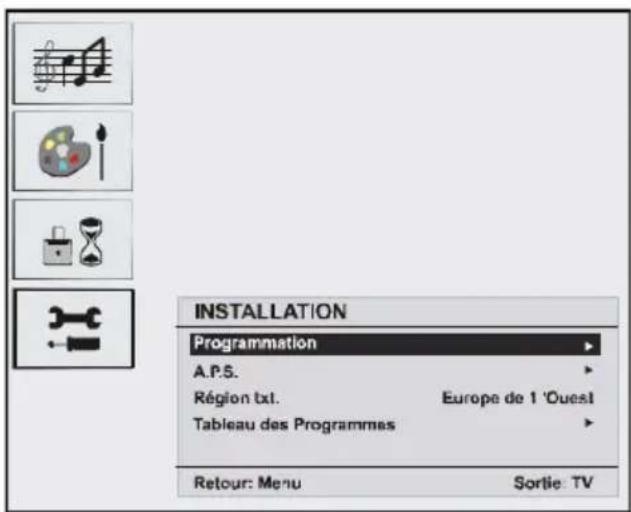

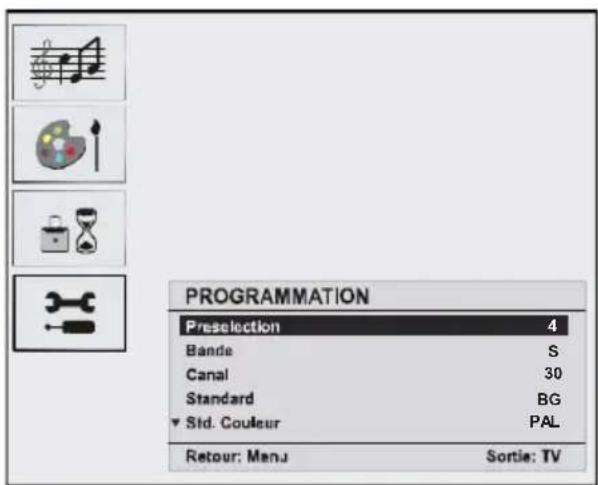

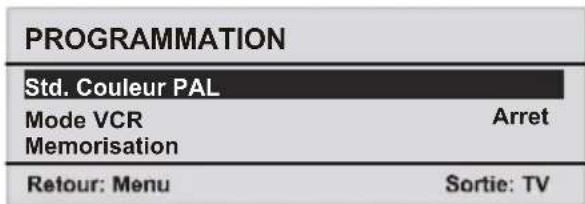

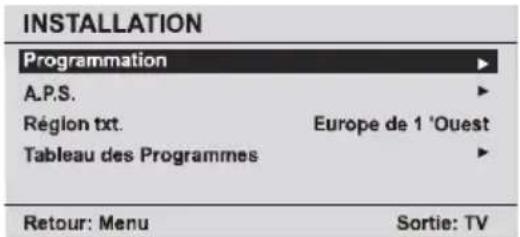

4 MENU INSTALLATION

-Programmation
-Preselection
-Bande
-Canal
-Standard
-Std. Couleur
-Recherche
-Mode VCR
-Decodeur
-Memorisation

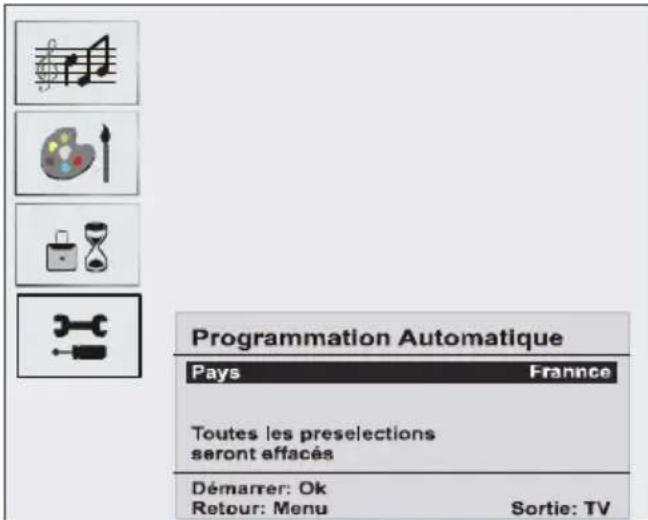

-A.P.S
-FArogranatrication
-Région txt.

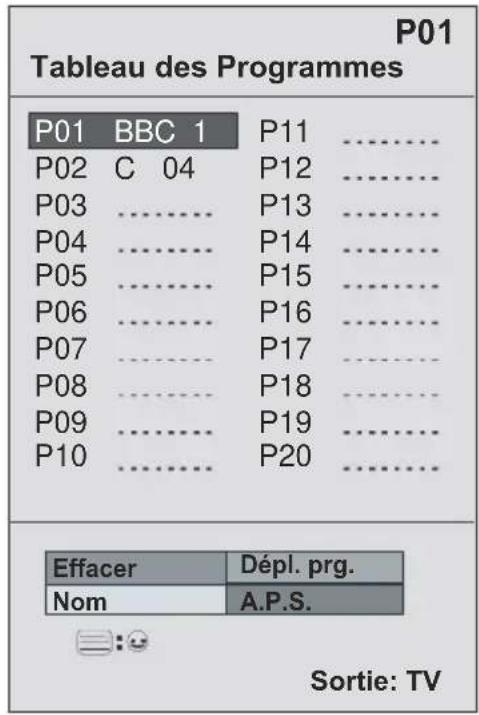

-Tableau des Programmes

Une description des menus est fournie ci-dessus.

Pour plus d'informations sur les rubriques, consultez les explications

fournies dans le "SYSTÈME DE MENU".

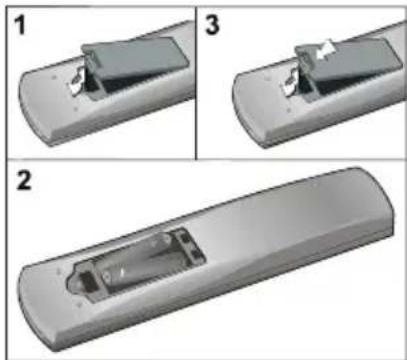

Insérer les piles dans la télécommande

ATTENTION: Les piles de la télécommande sont inclus. Un protecteur en plastique est utilisé pour débrancher les piles afin de ne pas réduire la durée de vie des piles. Retirez le protecteur en plastique avant la première utilisation.

• Retirez le couvercle du compartiment des piles situé dans la partie arrière de la télécommande en poussant doucement et vers le bas à partir de la partie indiquée.
• Insérez deux piles AAA (R03) ou des piles équivalentes à l'intérieur du compartiment et replacez le couvercle.

Remarque : Si vous n'utilisez pas l'appareil pendant un certain temps, retirez les piles de la télécommande. Sinon une fuite possible des piles peut endommager la télécommande.

MARCHE/ARRÊT de la TV

Pour mettre en marche la TV :

Deux étapes pour allumer votre TV :

1- Branchez à une alimentation 220-240 VAC, 50Hz, et appuyez sur la touche stand-by. Ensuite le télé-viseurbascule automatiquement en mode deveille (option).
2- Pour allumer la TV à partir du mode veille :

Appuyez sur un bouton numérique de la télécommandeainsiunnumérodeprogrammeestsélectionné, ou appuyez sur le bouton “P-” ou “P+” de la TV ou appuyez sur le bouton “∇” ou “△” sur la télécommande, ainsi le dernier programme visualisé est sélectionné.

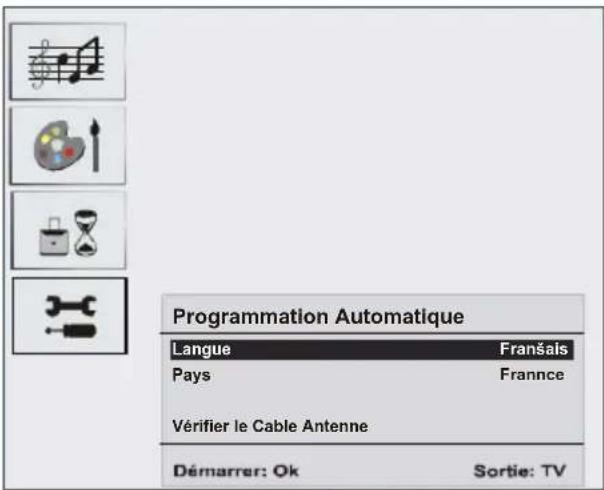

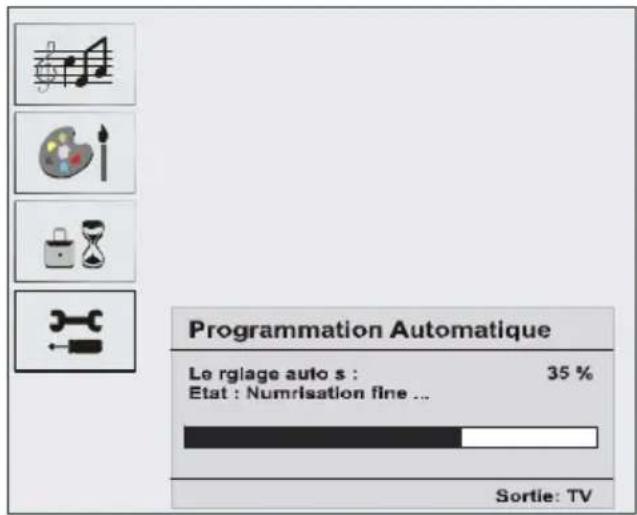

EnprocédantainsilaTVs'allumera.QuandlaTVestmise enmarchepour lapremièrefois,l'écransuivant apparaît

Pour plus d'informations sur ce procédé, consultez la section "Menu Installation".

Pour éteindre la TV :

- Appuyez sur le bouton “ ⏻(veille) ” situé sur la télécommande ou sur le bouton de veille sur le téléviseur,ainsile téléviseurbasculeraenmode de veille.

Pour éteindrecomplètement letéléviseur, débranchez le cordon d'alimentation de la prise secteur.

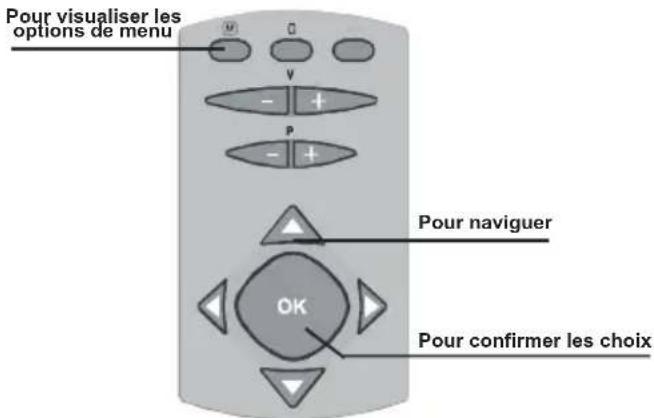

Navigation dans le Sytème de Menu

1- Appuyez sur M pour visualiser le menu.
2- Appuyez sur le bouton “▼” ou “▲” pour sélectionner un icône. Appuyez sur “▶” pour plus d'options.
3- Utilisez le bouton “▼” ou “▲” pour mettre en surbrillance.
4- Appuyez sur le bouton ◀ ou ▶ pour changer les réglages. Appuyez sur le bouton OK pour faire le réglage par défaut.
5- Pour quitter le menu ou revenir de l'écran de sous-menu, appuyez sur M.

Ces explications sont disponibles pour la navigation dans tout le système de menus. Pour sélectionner les options expliquées dans les paragraphes suivants, voir «Naviguer dans le système de menus».

Système de Menu

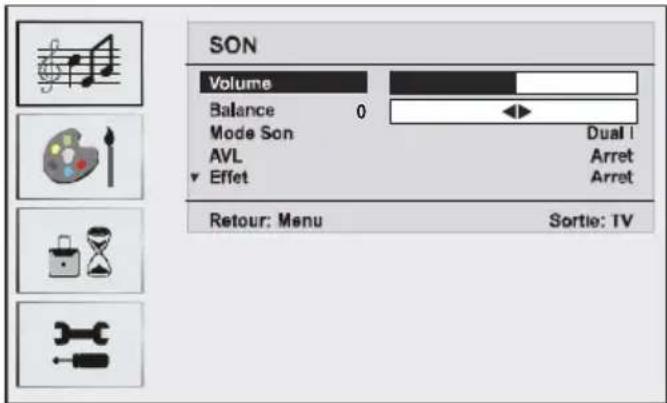

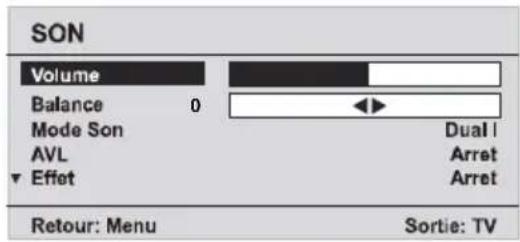

Menu Son

Volume/Volume HP

• En appuyant sur ▲ / ▼ sélectionnez Volume/Vo-o-lume HP
• Appuyez sur le bouton ◀ / ▶ pour changer le niveau de l'option sélectionnée.lected option.

Balance

• En appuyant sur ▲/▼ sélectionnez Balance.
• Appuyez sur le bouton ◀ / ▶ pour changer le niveau de la balance. Le niveau de la balance peut être réglé entre -32 et 32.

Mode Son

• En appuyant sur ▲ / ▼ sélectionnez Mode Son.
• Appuyez sur le bouton ◄/ ▶ pour sélectionner le mode Mono, Stéréo, Dual I ou Dual II, si la chaîne sélectionnée accepte ce mode.

AVL

La fonction "Limitation de VolumeAutomatique" règle le son afin que le volume reste le même si vous pasez entre des chaînes avec un volume différent.

• En appuyant sur ▲ / ▼ sélectionnez AVL.
• Appuyez sur le bouton ◀/ ▶ pour activer ou désactiver cette fonction.

Effet

Avec cette option vous pouvez activer ou désactiver l'effet audio. Si le système audio actuel MONO est utilisé et l'effet audio est activé, le son sortira en Stéréo. Si le système audio actuel est Stéréo, le son surround sera mieux pour utiliser cet effet.

• En appuyant sur ▲/ ▼ sélectionnez Effet.
• Appuyez sur le bouton ◀/ ▶ pour activer ou désactiver cette fonction.

Egaliseur

• En appuyant sur ▲ / ▼ sélectionnez Egaliseur..
• Appuyez sur le bouton ◀ /▶ pour changer le réglage del'Égaliseur. Dans le menu égaliseur, le modepeut

être réglé sur plat, discours, musique, personnel et Jazz. Sélectionnez la fréquence désirée avec le bouton ▲ / ▼ et augmentez ou réduisez le gain de fréquence en appuyant sur le bouton ◀ / ▶.

Remarque : Les réglages de l'égalisateur peuvent seulement être changés si le mode «Préférences personnelles» a été choisi.

Sortie de ligne

• En appuyant sur ▲ / ▼ sélectionnez Sortie de ligne.
• Appuyez sur le bouton ◀/ ▶ pour activer ou désactiver cette fonction.

Remarque : La barre de volume HP ne peut pas être utilisée si la sortie de ligne est réglée sur activer.

Mémoriser le Programme

• En appuyant sur le bouton ▲ / ▼, sélectionnez Memorisation.
• Appuyez sur le bouton ▶ ou "OK" pour mémoriser les réglages. "Mémorisé" apparaîtra sur l'écran.

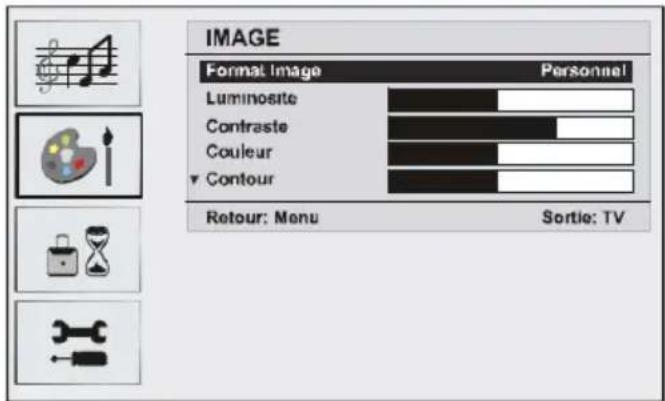

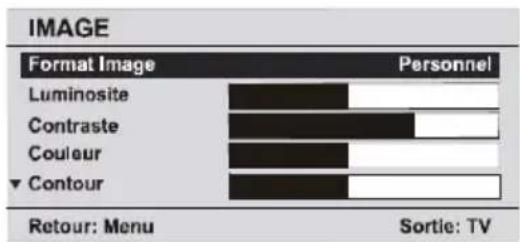

Menu Image

Format Image

• En appuyant sur le bouton ▲ / ▼, sélectionnez Format Image.
• Appuyez sur le bouton ◀ / ▶ pour sélectionner une de ces options: Lumineux, Standard, Doux et Personnel.

Luminosite/Contraste/Couleur/Contour/Teinte

• En appuyant sur le bouton ▲ / ▼, sélectionnez l'option désirée.
• Appuyez sur le bouton ◀/► pour changer le niveau de l'option sélectionnée.

Remarque : Teinte est visualisé dans le menu image quand la TV reçoit un signal NTSC.

Température de Couleur

• En appuyant sur le bouton ▲ / ▼, sélectionnez Temp. Couleur.
• Appuyez sur le bouton ◀ / ▶ pour sélectionner une de ces options. Froide, Chaude et Normale.

Éclairage Pièce

Avec cette option vous pouvez régler l'image du téléviseur selon la température ambiante de la pièce.

• En appuyant sur le bouton ▲ / ▼, sélectionnez Éclairage pièce.
• En appuyant sur le bouton, vous pouvez sélectionner une de ces options: Normale, Lumineux et Film.

Zoom image (taille d'image)

• En appuyant sur le bouton ▲ / ▼, sélectionnez Zoom image.
• Utilisez les boutons ◀ / ▶ pour changer le zoom d'image sur Auto, 4: 3 et Large.

Mémoriser le Programme

• En appuyant sur le bouton ▲ / ▼, sélectionnez Memorisation.
• Appuyez sur le bouton ▶ ou "OK" pour mémoriser les réglages. "Mémorisé" apparaîtra sur l'écran.

Menu Particularites

Minuterie Sommeil

• En appuyant sur ▲ / ▼ sélectionnez "Minut. Sommeil".
• Appuyez sur le bouton ◀/ ▶ pour régler la minuterie sommeil.

La minuterie sommeil peut être programmée entre désactivéet120 minutesavec des étapes de 10 minutes. Sila minuterie d'arrêt programmé est activée, le téléviseur se mettraautomatiquement enmodede veille à la fin de la période de temps choisie.

Langue

• En appuyant sur le bouton▲/ ▼, sélectionnez Langue.
• En appuyant sur le bouton ◀ / ▶, sélectionnez la langue.

Verrouillage

• En appuyant sur ▲/ ▼ sélectionnez Verrouillage.
• Appuyez sur le bouton ◀/▶ pour Arret ou Marche le Verrouillage. Quand activer est sélectionné, la TV peut être contrôlée à l'aide de la télécommande uni-

quement. Dans ce cas les boutons du panneau de contrôle, sauf le bouton Veillenefonctionneront pas. Si un de ces boutons est pressé "Verrouillage en marche" sera affiché sur l'écran.

Peritel 2

• En appuyant sur ▲ / ▼ sélectionnez Peritel 2.
• Utilisez lebouton◄/► pour régler lasortieEXT-2surTV,, EXT-1 ouEXT3.

Couleur menu

• En appuyant sur ▲ / ▼ sélectionnez Couleur menu.
• Utilisez le bouton◄/► pour changer le fond du menu entre Transparent ou Gris.

Mode Favori

• En appuyant sur ▲/ ▼ sélectionnez Mode Favori.
• Utilisez le bouton◄/► pour réglerlemode Favori sur Arret ou Marche (voir la Liste de chaînes du menu Favoris; page 63)

Menu Installation

Programmation

• En appuyant sur ▲ / ▼ sélectionnez Programmation.
• Après avoir appuyé sur le bouton “ ” le menu Programmation apparaît sur l’écran.

Preselection

• En appuyant sur ▲/ ▼ sélectionnez Preselection.
• En appuyant sur le bouton “◀” / “▶”, vous pouvez sélectionner le numéro de programme. Vous pouvez aussi introduire le numéro avec les boutons numériques sur la télécommande. Vous pouvez mémoriser jusqu’à 100 programmes entre 0 et 99.

Bande

• En appuyant sur ▲ / ▼ sélectionnez Bande.
• En appuyant sur les boutons “◀” “”, nous pouvez changer le type de chaîne sur C ou S.

Canal

• En appuyant sur ▲ / ▼ sélectionnez Canal.
• Utilisez les boutons “◀” pour changer le numéro de la canal. Vous pouvez introduire le numéro avec les boutons numériques sur la télécommande.

Standard

• En appuyant sur ▲ / ▼ sélectionnez Standard.
• Utilisez le bouton “” pour changer le standard entre B/G, D/K, I ou L/L’.

Std. Couleur

• En appuyant sur ▲/ ▼ sélectionnez Std. Couleur..
• Appuyez sur le bouton ◀/ ▶ pour régler le système de couleur sur PAL, SECAM ou AUTO.

Recherche

• En appuyant sur ▲ / ▼ sélectionnez Recherche.
• Appuyez sur le bouton ◀ / ▶ pour commencer la recherche. La recherche s'arrête quand un signal est trouvé.

Remarque : Si vous appuyez une fois sur la touche, la fréquence sera changée de 0,25 MHz. Si vous gardez la touche enfoncée, la fréquence sera automatiquement recherchée jusqu'à ce qu'un signal soit trouvé. Pour arrêter la recherche à un certain point, appuyez de nouveau sur la touche.

Mode VCR

• En appuyant sur ▲ / ▼ sélectionnez Mode VCR.
• Utilisez les boutons ◀ / ▶ pour régler le mode VCR sur Arret ou Marche.

Remarque : Si vous voulez voir un DVD, vous devez sélectionner "Arret".

Décodeur

Vous pouvez utiliser ce mode pour brancher un décodeur à la TV.

• En appuyant sur ▲ / ▼ sélectionnez Décodeur..
• Appuyez sur les boutons◄/ ► et choisissez Marche ou Arret.

Quand le décodeur est sur Désactiver, la sortie EXT 1 sera coupée. Dans ce cas, la sortie EXT1 ne sera pas disponible pour visualiser la vidéo. Si Arret est sélectionné, la sortie EXT-1 sera la source vidéo sélectionnée. N'importe quel décodeur peut être branché à EXT1 pour décoder le signal vidéo nécessaire.

Remarque : Le réglage du décodeur doit être mémorisé séparément pour chaque programme.

Mémorisation

• En appuyant sur le bouton ▲ / ▼, sélectionnez Mémorisation.
• Appuyez sur le bouton ▶ ou "OK" pour mémoriser les réglages. "Mémorisé" apparaîtra sur l'écran.

APS

• En appuyant sur le bouton▲/▼, sélectionnez APS
• Appuyez sur le bouton “” pour entrer dans le menu APS. Le menu APS apparaît sur l’écran.

APS (Programmation Automatique) Pays

Appuyez sur le bouton ◀ / ▶ pour sélectionner votre pays. Si vous voulez quitter la fonction APS, appuyez sur le bouton "TV". Pour revenir en arrière, appuyez sur "M".

Quand vous appuyez sur le bouton OK pour commencer l'APS, tous les programmes mémorisés seront éliminés et le menu suivant apparaîtra.

À chaque fois que vous appuyez sur le bouton "TV", la fonctionAPS s'arrête et la liste de chaînes apparaît sur l'écran.

Si vous attendez que l'APS soit terminé, la Liste de chaînes est visualisée sur l'écran avec les programmes trouvés et le respectif emplacement.

Région txt

• En appuyant sur le bouton ▲ /▼, sélectionnez Région txt.
• En utilisant les boutons ◀ / ▶ dans le menu Installation, sélectionnez votre Région du télétexte. Vous pouvez choisir entre cinq options : Europe de l'Ouest, Europe de l'Est, Turc/Gre, Cyrillique et Arabic/Hebrew.

Menu installation dans les modes AV

L'écran suivant apparaît dans le menu installation :

Programmation

• En appuyant sur ▲ / ▼ sélectionnez Programmation.
• Après avoir appuyé sur le bouton “”, le menu Programmation apparaît sur l’écran.

Std. Couleur

• En appuyant sur ▲ / ▼ sélectionnez Std. Couleur..
• En appuyant sur les boutons “◀” ”, vous pouvezchangerle systèmedecouleursur PAL, SECAM ou AUTO.

Tableau des Programmes

En déplaçant le curseur dans les quatre directions, vous pouvez obtenir 20 programmes sur la même page. Vous pouvez avancer ou reculer les pages en appuyant sur les touches directionnelles pour voir tous les programmes dans le mode TV (sauf le mode AV). Parl'action ducurseur, la sélection duprogramme est faite automatiquement.

Nom :

Pour changer le nom d'un programme, sélectionnezle programme et appuyez sur le bouton JAUNE.

La première lettre du nom sélectionné commence à clignoter. Appuyez sur le bouton ▲ / ▼ pour changer cette lettre et sur le bouton ◀ / ▶ pour sélectionner les autres lettres. En appuyant sur le bouton JAUNE, vous pouvez mémoriser le nom.

Déplacer :

A l'aide des touches VERTES, vous pouvez déplacer un programme vers un autre champde programme. A l'aide des touches de navigation, sélectionnez un programme et appuyez sur la touche VERTE. Ensuite, sélectionner une place de programme vers laquelle le programme sélectionnéprécédemment seradéplacé. Appuyez de nouveau sur la touche VERTE. Le programme est déplacé vers le nouveau champ. Les autres programmes seront également déplacés vers le haut ou le bas dans cette direction.

Effacer:

Pour supprimer un programme, appuyez sur le bouton ROUGE. En appuyant de nouveau sur le bouton ROUGE, vous supprimez le programme sélectionné delaliste deprogrammes, et les programmes montent d'une place.

APS (Systeme Automatique de Programmation)

Quand vous appuyez sur le bouton BLEU pour l'APS, le Menu du SystèmeAutomatique de Programmation apparaîtra sur l'écran.

Mode Favoris :

Vous pouvez sélectionner différentes chaînes comme préférées, afin de pouvoir naviguer parmi vos chaînes préférées. Pour régler vos chaînes préférées, choisissez d'abord le Menu FONCTION, et réglez le MODEPRÉFÉRÉsurMARCHE.Puisallezdans lemenu PROGRAMMATION. sélectionnez le Tableau de Programmes.DansleTableaudeProgrammes, vous pouvez maintenant utiliser la touche „(TXT) pour sélectionner vos chaînes préférées. Une chaîne qui a été choisie comme préférée sera alors affichée dans

le tableau de programmes avec le symbole à côté du nom de chaîne. Pour supprimer une chaîne préférée, suivez la même procédure encore une fois. Pour quitter le menu, appuyez sur MENU.

Mode PC

Installation

• Débranchez l'ordinateur et la TV avant de faire les branchements.
• Réglez la résolution du PC correctement avant de brancher la TV. Consultez le tableau dans l'appendice.
• Utilisez le câble de 15 pins pour brancher le PC à la TVLCD.

Système de Menu dans le mode PC

Menu Son/Menu Particularites

Les rubriques de ces menus sont décrites dans la section Menu Son & Particularites du "Système de Menu".

Menu image PC

En appuyant sur le bouton ▲ / ▼, sélectionnez le deuxième icône. Le menu image PC apparaît sur l'écran.

Les réglages du contraste, de la luminosité et de la température de couleur dans ce menu sont les mêmes que les réglages dans le menu image TV du "Système de Menu".

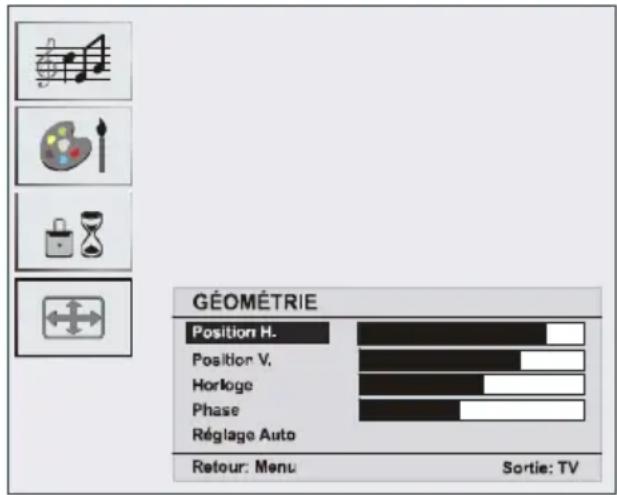

Menu Géométrie

En appuyant sur le bouton ▲ /▼, sélectionnez le quatrième icône. Le menu Géométrie apparaît sur l'écran.

Position H

Cette rubrique changel'imagehorizontalement vers le côté droit ou gauche de l'écran.

• En appuyant sur le bouton ▲ / ▼, sélectionnez Position H.
• Utilisez le bouton ◀/ ▶ pour régler la valeur.

Position V

Cette rubrique change l'image verticalement vers le haut ou le bas de l'écran.

• En appuyant sur le bouton ▲ / ▼, sélectionnez Position V.
• Utilisez le bouton◄/ ► pour régler la valeur.

Horloge

Les réglages de la fréquence pilote corrigent les interférences qui apparaissent comme les bandes verticales dans les présentations intensives de points comme les feuilles de calcul ou les paragraphes ou les textes dans les sources plus petites.

- Utilisez le bouton ◀/ ▶ pour régler la valeur.

Phase

Selon la résolution et la fréquence scan qui entre dans la TV, vous pouvez avoir une image trouble ou avec du bruit sur l'écran. Dans ce cas, vous pouvez utiliser cette rubrique pour obtenir une image claire à travers la méthode d'essai et d'erreur.

- Utilisez le bouton ◀/ ▶ pour régler la valeur.

Reglage Auto

Si vous changez l'image horizontalement ou verticale-ment vers uneposition non voulue, utilisez cette rubrique pourmettre l'image à labonne place automatiquement.

- Sélectionnez Reglage Auto en utilisant les boutons ▲ / ▼.

- Appuyez sur le ▶ bouton "OK".

Attention: Nous vous recommandons d'effectuer le réglage de position auto avec l'image sur l'écran entier afin d'obtenir le réglage correct.

Mode PC d'entrée de Son

- BranchezlasortieAudioPCà laprised'entréeAudio YPbPr de la TV avec un câble audio.

Autres Caractéristiques

Statut TV

Le numéro du programme, le nom du programme, l'indicateur de son et le Mode Zoom sont visualisés sur l'écran quand vous entrez dans un nouveau programme.

Indicateur de coupure de son

Il est placé sur le côté supérieur droit de l'écran quand il est disponible.

Pour annuler la coupure de son, vous avez deux

alternatives. La première est l'utilisation du bouton, et la deuxième est l'augmentation ou la diminution du niveau du volume.

Modes AV

En appuyant sur le bouton AV vous pouvez faire passer votre TV aux modes AV (sauf si elle est dans le télétexte). Si vous pressez ce bouton successivement, votre TV passera à l'un des modes AV optionnels. TV, EXT1, EXT2, EXT3, PC, YPBPR. Appuyez sur la touche «TV» ou « »min de supprimer la source de l'OSD de votre écran. Pour quitter le mode AV, appuyez sur TV ou le bouton "P+, P-".

Système de Menu dans les modes AV

Les rubriques de ces menus sont décrites dans la section Menu Son, Image, Particularites et Installation du "Système de Menu".

Remarque : Dans le mode YPBPR, le menu Installation n'est pas disponible.

Télétexte

Ces informations s'appliquent si votre TV reçoit le TÉLÉTEXTE) (optionnel)

Le télétexte est un système d'information qui affiche un texte sur votre écran TV. En utilisant le système d'information du télétexte, vous pouvez voir une page d'information sur un sujet disponible dans la liste de contenus (indice).

Aucun affichagesur l'écranest possible dans le mode de texte.

Le contraste, la luminosité et la couleur ne peuvent pas être changés mais le contrôle de volume est encore disponible dans le mode texte.

Pour utiliser le télétexte

- Sélectionnez une station TV où le télétexte est diffusé.

- Appuyez sur le bouton "TXT" (TÉLÉTEXTE). En général, la liste de contenus (indice) apparaît sur l'écran.

Pour Sélectionner Une Page du Télétexte

- Pressez les boutons numériques corrects du numéro de la page de Télétexte que vous voulez.

Le numérode la page sélectionnée apparaîtra dans le coin supérieur gauche de l'écran. Le compteur de page du Télétexte effectue la recherche jusqu'à ce quele numéro de la page soitlocalisé. La page voulue est visualisée sur l'écran.

- Appuyez sur le bouton "P+" pour avancer l'écran du Télétexte d'une page à chaque fois.

- Appuyez sur le bouton “-P” pour reculer l’écran du Télétexte d’une page à chaque fois.

©

Appareil Photo et Caméscope

Pour Brancher à l'entrée AV

Branchez votre appareil photo ou caméscope à une entrée AV (EXT3) de la TV.

- Branchez votre équipement à la TV avec les entrées VIDEO (jaune), AUDIO R (rouge) et AUDIO L (blanc). Vous devez brancher les prises à l'entrée qui a la même couleur.

Brancher le décodeur au magnétoscope.

Certains magnétoscopes ont une prise scart spéciale pour décodeur.

- Branchez le câble Scart à la prise Scart de votre décodeur et à la prise Scart spéciale de votre magnétoscope. Consultez le manuel de votre magnétoscope.

Brancher le casque

Utilisez la prise du casque stéréo de la TV pour brancher le casque.

Remarque : Si vous voulez brancher plus d'équipements à votre TV, contactez votre fournisseur.

Sortie de Ligne Audio

Pour brancher des haut-parleurs externes à votre TV, utilisez la sortie de ligne du casque de la TV. De plus, activez la "Sortie de ligne" dans le "Menu Son".

Informations

Nettoyage de l'écran

Nettoyez l'écran et le compartiment avec un chiffon suave et humide. N'utilisez pas de solvants abrasifs parce qu'ils peuvent endommager l'écran de la TV.

Image faible

Avez-vous sélectionné le système TV correct ? Est-ce que votre TV ou votre antenne sont très proches d'un appareil audio qui n'est pas branché à la terre ou d'une lumière au néon ?

Les montagnes etles grands immeubles peuvent causer des images doubles ou des images fantômes. Parfois, vous pouvez améliorer la qualité de l'image en changeant la direction de l'antenne.

Est-cequel'imageouletélétextesontméconnaissables ? Vérifiez si vous avez introduit la fréquence correcte.

La qualité de l'image peut se dégrader quand deux appareils sontbranchés en même tempsàlaTV. Dans ce cas, débranchez un des appareils.

Sans image

Est-ce que l'antenne est correctement branchée ? Est-ce que les prises sont correctement branchées à la prise d'antenne ? Est-ce que le câble d'antenne est endommagé ? Est-ce que vous êtes en train d'utiliser les prises correctes pour brancherl'antenne ? Si vous avez des doutes, contactez votre fournisseur.

Sans Image signifie que votre TV ne reçoit aucune transmission. Avez-vous sélectionné le bouton correct sur la télécommande ? Essayez encore une fois.

Son

Vous n'entendez aucun son. Avez-vous coupé le son en appuyant sur le bouton ?

Le son sort d'un seul haut-parleur. Est-ce que la balance est réglée sur l'une des extrémités ? Consultez le menu Son

Télécommande

Votre TV ne répond plus à latélécommande. Peut être que les piles sont usées. Si oui vous pouvez utiliser les boutons en bas de la TV.

Appendice A : Branchement de l'antenne

Spécifications

TRANSMISSION TV

Affichage de l'écran

ENTRÉED'ANTENNERF

75 Ohm (déséquilibré)

VOLTAGE DE FONCTIONNEMENT

220-240 V AC, 50Hz.

AUDIO

German+Nicam Stéréo

PUISSANCE DE SORTIE AUDIO (W _RMS. ) (%10 THD)

2×3

CONSOMMATION ÉLECTRIQUE (W)

70W

0,8 W (Veille)

ÉCRAN

écran 4 :3, Taille de l'écran 20"

DIMENSIONS (mm)

PLH Poids (kg)
240	587	438	7.6

Appendice B : Modes d'affichages Appendice C : Modes typiques de l'entrée PC d'affichages du Mode Ybpbr

L'écran a une résolution maximum de 800 x 600, une gamme de fréquence de 56-75 Hz.

Le tableau suivant est une illustration de certains modes d'affichages vidéo typiques.

Mode	Résolution Horizontal Vertical	Fréquence (Hz)
1 640 480 60 IBM, VGA
2 720 400 70 IBM, VGA
3 800 600 56 VESA
4 800 600 60 VESA
5 640 480 72 VESA			OPTIONAL
6 640 480 75 VESA
7 800 600 72 VESA
8 800 600 75 VESA
9 1024 768 60 VESA
10 1024 768 70 VESA
11 1024 768 75 VESA
12 1280 720 60 VESA
13 1280 768 60 VESA

Mode YBPBR Visualiser la liste des modes
Résolution	Fréquence
480i	60Hz
576i	50Hz
480p	60Hz
576p	50Hz
720p	50Hz
720p	60Hz
1080i	50Hz

Informations applicables aux utilisateurs des pays de l'Union Européenne

Le symbole sur le produit ou sur son emballage signifie que votre équipement électrique ou électronique ne doit pas être jeté à la fin de sa vie utile avec les résidus domestiques. Il y a des systèmes de collecte séparés dans l'UE pour effectuer le respectif recyclage. Contactez les autorités locales ou le fournisseur où vous avez acheté le produit.

Brancher un équipement périphérique

Branchement des équipements périphériques

AENTRÉEVIDÉO
BENTRÉEAUDIO(L,R)
© CASQUE+SORTIEDELIGNE
D CÂBLED'ALIMENTATION
EENTRÉEPC
FYPbPr
GENTRÉEAUDIOYPbPrL+R
HSCART 2
① SCART 1
JANTENNE
