Caractéristiques techniques	Thermostat numérique avec affichage LCD, plage de température réglable de 5°C à 30°C, précision de ±0,5°C.
Utilisation	Conçu pour réguler la température dans les systèmes de chauffage et de climatisation domestiques.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer l'écran LCD pour assurer un fonctionnement optimal.
Sécurité	Équipé d'une protection contre les surcharges électriques et conforme aux normes de sécurité en vigueur.
Informations générales	Facile à installer, compatible avec la plupart des systèmes de chauffage, garantie de 2 ans.

FOIRE AUX QUESTIONS - HTM311A UPM

Comment réinitialiser mon thermostat UPM HTM311A ?

Pour réinitialiser votre thermostat, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon thermostat UPM HTM311A ne s'allume-t-il pas ?

Vérifiez d'abord si l'appareil est correctement alimenté et que le fusible n'est pas grillé. Si le problème persiste, essayez de remplacer les piles si votre modèle en utilise.

Comment changer la température de mon thermostat UPM HTM311A ?

Pour changer la température, utilisez les boutons '+' et '-' situés sur le panneau avant de l'appareil pour régler la température souhaitée.

Mon thermostat UPM HTM311A affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur affiché. Cela peut indiquer un problème de capteur ou une défaillance du système.

Comment configurer le mode de fonctionnement de mon thermostat UPM HTM311A ?

Accédez au menu des paramètres en appuyant sur le bouton 'Mode'. Vous pourrez choisir entre les modes 'Chauffage', 'Refroidissement' ou 'Auto' selon vos besoins.

Mon thermostat UPM HTM311A ne communique pas avec mon système de chauffage, que faire ?

Assurez-vous que le thermostat est correctement câblé et que les connexions sont sécurisées. Vérifiez également que le système de chauffage est en marche et opérationnel.

Quelle est la portée de la connexion sans fil de l'UPM HTM311A ?

La portée de la connexion sans fil dépend de l'environnement, mais elle est généralement efficace jusqu'à 30 mètres en espace ouvert.

Comment remplacer la batterie de mon thermostat UPM HTM311A ?

Ouvrez le couvercle de la batterie à l'arrière du thermostat et remplacez l'ancienne batterie par une nouvelle, en respectant la polarité indiquée.

Mon thermostat UPM HTM311A est trop bruyant, que faire ?

Vérifiez si le thermostat est installé sur une surface stable et qu'il n'y a pas d'objets en contact qui pourraient provoquer des vibrations. Si le bruit persiste, contactez le support technique.

Où puis-je trouver le manuel d'utilisation de l'UPM HTM311A ?

Le manuel d'utilisation peut être téléchargé depuis le site Web du fabricant ou vous pouvez demander une copie imprimée en contactant le service client.

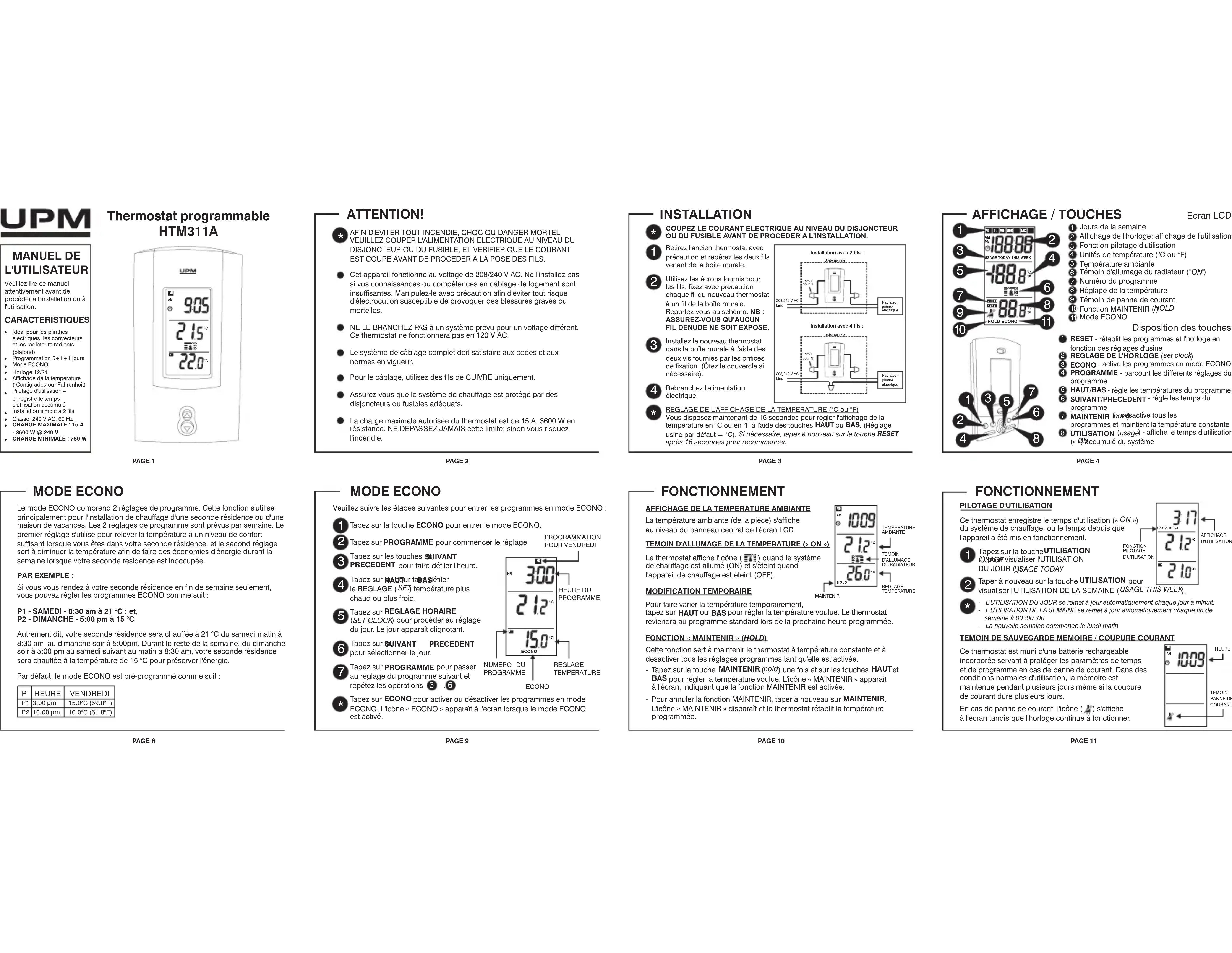

MODE D'EMPLOI HTM311A UPM

Disposition des touchesRESETREGLAGE DE L'HORLOGEECONOPROGRAMMEHAUT/BASSUIVANT/PRECEDENTMAINTENIRUTILISATION - rétablit les programmes et l'horloge en fonction des réglages d'usine

- active les programmes en mode ECONO - parcourt les différents réglages du programme - règle les températures du programme - règle les temps duprogramme( - désactive tous les programmes et maintient la température constante ( ) - affiche le temps d'utilisation (« ») accumulé du systèmeset clockhold)usage

FONCTIONNEMENT Tapez sur pour activer ou désactiver les programmes en mode ECONO. L'icône « ECONO » apparaît à l'écran lorsque le mode ECONO est activé.ECONO

Taper à nouveau sur la touche pour visualiser l'UTILISATION DE LA SEMAINE ( ).

UTILISATIONUSAGE THIS WEEK

Tapez sur la touche( ) pour visualiser l'UTILISATIONDU JOUR ( ).UTILISATIONUSAGEUSAGE TODAY

- L'UTILISATION DU JOUR se remet à jour automatiquement chaque jour à minuit. - L'UTILISATION DE LA SEMAINE se remet à jour automatiquement chaque fin de semaine à 00 :00 :00 - La nouvelle semaine commence le lundi matin. Jours de la semaine Affichage de l'horloge; affichage de l'utilisation Fonction pilotage d'utilisation Unités de température (°C ou °F) Température ambiante Témoin d'allumage du radiateur (" ") Numéro du programmeRéglage de la températureTémoin de panne de courantFonction MAINTENIR ( )Mode ECONO

MODE ECONO MANUEL DE L'UTILISATEUR Veuillez lire ce manuel attentivement avant de procéder à l'installation ou à l'utilisation. CARACTERISTIQUES

Idéal pour les plinthes électriques, les convecteurs et les radiateurs radiants (plafond). Programmation 5+1+1 jours Mode ECONO Horloge 12/24 Affichage de la température (°Centigrades ou °Fahrenheit) Pilotage d'utilisation – enregistre le temps d'utilisation accumulé Installation simple à 2 fils Classe: 240 V AC, 60 Hz

Tapez sur les touches oupour faire défiler l'heure.SUIVANTPRECEDENT Tapez sur pour commencer le réglage.PROGRAMME

Tapez sur la touche pour entrer le mode ECONO.ECONO

Tapez sur ou pour faire défiler le REGLAGE ( ) température plus chaud ou plus froid.HAUT BAS SET

Tapez sur ( ) pour procéder au réglage du jour. Le jour apparaît clignotant.

REGLAGE HORAIRESET CLOCK

Tapez sur oupour sélectionner le jour.SUIVANT PRECEDENT Tapez sur pour passer au réglage du programme suivant et répétez les opérations - .PROGRAMME

ATTENTION! La charge maximale autorisée du thermostat est de 15 A, 3600 W en résistance. NE DEPASSEZ JAMAIS cette limite; sinon vous risquez l'incendie. AFIN D'EVITER TOUT INCENDIE, CHOC OU DANGER MORTEL, VEUILLEZ COUPER L'ALIMENTATION ELECTRIQUE AU NIVEAU DU DISJONCTEUR OU DU FUSIBLE, ET VERIFIER QUE LE COURANT EST COUPE AVANT DE PROCEDER A LA POSE DES FILS. Cet appareil fonctionne au voltage de 208/240 V AC. Ne l'installez pas si vos connaissances ou compétences en câblage de logement sont insuffisantes. Manipulez-le avec précaution afin d'éviter tout risque d'électrocution susceptible de provoquer des blessures graves ou mortelles. Pour le câblage, utilisez des fils de CUIVRE uniquement. Le système de câblage complet doit satisfaire aux codes et aux normes en vigueur. NE LE BRANCHEZ PAS à un système prévu pour un voltage différent. Ce thermostat ne fonctionnera pas en 120 V AC. Assurez-vous que le système de chauffage est protégé par des disjoncteurs ou fusibles adéquats. INSTALLATION

Installez le nouveau thermostat dans la boîte murale à l'aide des deux vis fournies par les orifices de fixation. (Ôtez le couvercle si nécessaire). Utilisez les écrous fournis pour les fils, fixez avec précaution chaque fil du nouveau thermostat à un fil de la boîte murale. Reportez-vous au schéma. NB : ASSUREZ-VOUS QU'AUCUN FIL DENUDE NE SOIT EXPOSE.

Retirez l'ancien thermostat avec précaution et repérez les deux fils venant de la boite murale.

REGLAGE DE L'AFFICHAGE DE LA TEMPERATURE (°C ou °F) Vous disposez maintenant de 16 secondes pour régler l'affichage de la température en °C ou en °F à l'aide des touches ou . (Réglage usine par défaut = °C). HAUT BAS Si nécessaire, tapez à nouveau sur la touche après 16 secondes pour recommencer. RESET

Le mode ECONO comprend 2 réglages de programme. Cette fonction s'utilise principalement pour l'installation de chauffage d'une seconde résidence ou d'une maison de vacances. Les 2 réglages de programme sont prévus par semaine. Le premier réglage s'utilise pour relever la température à un niveau de confort suffisant lorsque vous êtes dans votre seconde résidence, et le second réglage sert à diminuer la température afin de faire des économies d'énergie durant la semaine lorsque votre seconde résidence est inoccupée. PAR EXEMPLE : Si vous vous rendez à votre seconde résidence en fin de semaine seulement, vous pouvez régler les programmes ECONO comme suit : Par défaut, le mode ECONO est pré-programmé comme suit : P HEURE

VENDREDI MODE ECONO Veuillez suivre les étapes suivantes pour entrer les programmes en mode ECONO : FONCTIONNEMENT

AFFICHAGE DE LA TEMPERATURE AMBIANTE

La température ambiante (de la pièce) s'affiche au niveau du panneau central de l'écran LCD. TEMOIN D'ALLUMAGE DE LA TEMPERATURE (« ON ») Le thermostat affiche l'icône ( ) quand le système de chauffage est allumé (ON) et s'éteint quand l'appareil de chauffage est éteint (OFF). MODIFICATION TEMPORAIRE Pour faire varier la température temporairement, tapez sur ou pour régler la température voulue. Le thermostat reviendra au programme standard lors de la prochaine heure programmée. HAUT BAS

FONCTION « MAINTENIR » ( )HOLD

Cette fonction sert à maintenir le thermostat à température constante et à désactiver tous les réglages programmes tant qu'elle est activée. - Tapez sur la touche ( ) une fois et sur les touches et pour régler la température voulue. L'icône « MAINTENIR » apparaît à l'écran, indiquant que la fonction MAINTENIR est activée. MAINTENIR HAUT BAS hold - Pour annuler la fonction MAINTENIR, taper à nouveau sur . L'icône « MAINTENIR » disparaît et le thermostat rétablit la température programmée. MAINTENIR

ECONO PROGRAMMATION POUR VENDREDI HEURE DU PROGRAMME REGLAGE TEMPERATURE NUMERO DU PROGRAMME ECONO PILOTAGE D'UTILISATION Ce thermostat enregistre le temps d'utilisation (« ») du système de chauffage, ou le temps depuis que l'appareil a été mis en fonctionnement.

Ce thermostat est muni d'une batterie rechargeable incorporée servant à protéger les paramètres de temps et de programme en cas de panne de courant. Dans des conditions normales d'utilisation, la mémoire est maintenue pendant plusieurs jours même si la coupure de courant dure plusieurs jours. En cas de panne de courant, l'icône ( ) s'affiche à l'écran tandis que l'horloge continue à fonctionner.

Ecroupour filInstallation avec 2 fils :Boîte muraleInstallation avec 4 fils :Boîte murale208/240 V AC Line RadiateurplintheélectriqueRadiateurplintheélectrique208/240 V AC Line Ecroupour filEcran LCD AFFICHAGE / TOUCHES P1 - SAMEDI - 8:30 am à 21 °C ; et, P2 - DIMANCHE - 5:00 pm à 15 °C Autrement dit, votre seconde résidence sera chauffée à 21 °C du samedi matin à 8:30 am au dimanche soir à 5:00pm. Durant le reste de la semaine, du dimanche soir à 5:00 pm au samedi suivant au matin à 8:30 am, votre seconde résidence sera chauffée à la température de 15 °C pour préserver l'énergie.SPECIFICATIONS TECHNIQUES Classe : 240 V AC, 60 Hz Charge maximale : résistance à 15 A, 3600 W sous 240 V Charge minimale : 750 WPrécision : +/- 0,2 °C

NB : vous pouvez taper sur le bouton et le maintenir enfoncé pour accélérer le processus de réglage.Tapez sur les touches oupour faire défiler l'heureprécédente ou suivante.SUIVANTPRECEDENT

Pour commencer, tapez sur la touche

L'icône ( ) et l'heure se mettent à clignoter.

REGLAGE HORAIRE SET CLOCK

Tapez sur . L'icône ( ) et le jour se mettent à clignoter. REGLAGE HORAIRE Le choix du format horaire (12 ou 24 heures) s'obtient en appuyant sur les touches et , ensemble et simultanément en mode horaire.SUIVANT PRECEDENT

Tapez sur ou pour faire défiler le jour précédent ou suivant. SUIVANT PRECEDENT

Tapez sur pour terminer.REGLAGE HORAIRE

Tapez sur ou pour faire défiler le réglage température plus haut ou plus bas. HAUT BASTapez sur ou pour faire défiler l'heure suivante ou précédente. SUIVANT PRECEDENT

Tapez sur la touche pour commencer.PROGRAMME

Tapez sur pour avancerjusqu'au réglage programme suivant(par ex. P2).PROGRAMME

Répétez les étapes – jusqu'à ce que les 12 réglages programmes soient complétés. Ce thermostat est muni d'une programmation journalière – soit d'une programmation pour les jours de la semaine, le samedi et le dimanche, incluant quatre réglages par jour. Vous pouvez soit utiliser la pré-programmation qui a été prévue pour votre confort, soit régler vos propres programmes comme désiré. 5+1+1

L'horaire préprogrammé a été conçu comme suit : Parcourez le cycle de chaque réglage de programme en appuyant sur la touche .PROGRAMME Les réglages du programme ont été structurés selon un schéma circulaire débutant en P1 pour les jours de la semaine :

REGLAGE DU PROGRAMME

Suivez les étapes suivantes pour enregistrer vos propres programmes. Rappelez-vous que les réglages de programme sont au nombre de 12 : 4 pour les jours de la semaine, 4 pour le samedi et 4 pour le dimanche. NB : commencez par P1 pour les jours de la semaine. NB : Si aucune touche n'est enfoncée dans les 16 secondes, l'affichage récupère automatiquement le mode horaire normal. NB : L'affichage récupère automatiquement le mode horaire normal si aucune touche n'est enfoncée dans les 16 secondes.

L'écran s'affiche en blanc. Assurez-vous que le thermostat est complètement installé. Reportez-vous à la section INSTALLATION. Vérifier que l'alimentation a été rebranchée au niveau du disjoncteur ou du fusible. Si le radiateur ou l'appareil de chauffage dispose de son propre interrupteur, vérifier qu'il est bien allumé (ON). Vous pouvez aussi essayer la touche .RESETPROBLEME L'icône ( ) s'affiche à l'écran. Cette icône indique une PANNE DE COURANT ou que le courant ne passe pas. Vérifier que l'alimentation a été rebranchée au niveau du disjoncteur ou du fusible. Si le radiateur ou l'appareil de chauffage dispose de son propre interrupteur, vérifier qu'il est bien allumé ( ) (ou réglé en position MAX). Assurez-vous également que la charge se situe bien au-dessus de 750 W au moins.

SOLUTION Les touches ne répondent pas; ou bien l'affichage semble gelé ou anormal. Tapez sur la touche pour rétablir le thermostat.RESET Si l'écran reste blanc après avoir tapé sur la touche , il se peut que la batterie interne soit complètement déchargée. Pour corriger le problème, maintenez le thermostat installé tel quel durant plusieurs heures et tapez ensuite à nouveau sur . Cela devrait permettre à la batterie interne de se recharger et de reprendre le fonctionnement d'écran LCD normal. RESETRESET

Jours de lasemaineSamediDimanche UPM garantit que ce produit, à l'exception des piles, est exempt de tout défaut matériel et de fabrication et qu'il est couvert par une garantie limitée, dans des conditions normales d'usage et de service, pendant une période de quatre (4) ans qui commence depuis la date de l'achat par le consommateur. Si à n'importe quel moment durant la période de garantie, le produit est défectueux ou ne fonctionne pas correctement, UPM le réparera ou le remplacera (à la discrétion d'UPM) et ce dans une période raisonnable de temps. Si le produit est défectueux (i) Retourner le, avec la preuve datée de l'achat, au revendeur où vous l'avez acheté, ou (ii) Emballer le soigneusement, avec la preuve datée de l'achat et une courte description du mauvais fonctionnement, et envoyer le tout par poste, franc de port, à l'adresse suivante: UPM Marketing Inc.Return Goods Unit 10B - 250 Shields Court Markham, OntarioL3R 9W7 Cette garantie ne couvre pas les frais d'enlèvement ou de réinstallation. Cette garantie ne appliquera pas s'il est prouvé par UPM que le défaut ou le mauvais fonctionnement aurait été causé par un dommage qui s'est produit pendant que le produit était en possession du consommateur. La seule responsabilité d'UPM sera de réparer ou de remplacer le produit selon les termes mentionnés ci-dessus. UPM NE POURRA EN AUCUN CAS ETRE TENU RESPONSABLE POUR LES PERTES OU DOMMAGES D'AUCUNE SORTE, Y COMPRIS LES DOMMAGES INDIRECTS OU CONSECUTIFS RESULTANT DIRECTEMENT OU INDIRECTEMENT, D'UNE RUPTURE DE GARANTIE, EXPRESSE OU TACITE, OU D'UNE AUTRE DEFAILLANCE DE CE PRODUIT. Certains états n'autorisent pas l'exclusion ou la limitation de dommages indirect ou consécutifs, alors la limitation peut ne pas vous être applicable. UPM NE FAIT AUCUNE AUTRE GARANTIE QUE CELLE PRÉVUE DANS LA PRÉSENTE GARANTIE ET EXCLUE EXPRESSÉMENT TOUTE AUTRE GARANTIE SUR CE PRODUIT. LA DUREE DES GARANTIES TACITES, Y COMPRIS LES GARANTIES COMMERCIALES ET D'APTITUDE A UN EMPLOI PARTICULIER, EST CI-APRES LIMITEE A UNE DUREE DE QUATRE ANS DE CETTE GARANTIE. Certains états n'autorisent pas des limitations sur la durée d'une garantie tacite, alors la limitation ci-dessus peut ne pas vous être applicable. Cette garantie vous donne des droits légaux particuliers, et vous pouvez avoir d'autres droits qui peuvent varier d'Etat à Etat. Si vous avez des questions concernant cette garantie, veuillez écrire à: UPM Marketing Inc.Customer Service Department Unit 10B - 250 Shields Court Markham, OntarioL3R 9W7 Ou téléphoner au 1-888-GO-TO-UPM (1-888-468-6876), Lundi au Vendredi de 9:00 à 17:00 heures.
