THM101B - Thermostat UPM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Thermostat numérique programmable, compatible avec systèmes de chauffage et de climatisation.
Plage de température	5°C à 30°C.
Type d'alimentation	Alimentation secteur 230V.
Affichage	Écran LCD rétroéclairé.
Modes de fonctionnement	Mode manuel, mode programmé, mode éco.
Installation	Installation murale, nécessite un câblage électrique.
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer l'écran.
Sécurité	Protection contre les surcharges électriques.
Garantie	2 ans.
Informations générales	Idéal pour un confort thermique optimisé dans les habitations.

FOIRE AUX QUESTIONS - THM101B UPM

Comment réinitialiser le thermostat UPM THM101B ?

Pour réinitialiser le thermostat, appuyez simultanément sur les boutons 'Menu' et 'OK' pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Que faire si le thermostat ne s'allume pas ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que les piles sont en bon état ou que l'appareil est branché sur une source d'alimentation fonctionnelle.

Comment régler la température sur le thermostat UPM THM101B ?

Pour régler la température, utilisez les boutons '+' ou '-' sur le thermostat jusqu'à atteindre la température souhaitée.

Le thermostat affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème avec les capteurs ou la connexion. Si le problème persiste, contactez le service client.

Comment changer les piles du thermostat ?

Ouvrez le compartiment des piles situé à l'arrière du thermostat, retirez les anciennes piles et remplacez-les par des piles neuves en respectant la polarité.

Le thermostat ne communique pas avec le système de chauffage, que faire ?

Vérifiez les connexions entre le thermostat et le système de chauffage. Assurez-vous que le thermostat est configuré pour le type de chauffage que vous utilisez.

Comment activer le mode économique sur le thermostat ?

Accédez au menu principal et sélectionnez l'option 'Mode économique'. Suivez les instructions à l'écran pour activer cette fonction.

Le thermostat ne répond pas aux commandes, que faire ?

Essayez de réinitialiser le thermostat en suivant les instructions données pour la réinitialisation. Si le problème persiste, vérifiez les piles ou l'alimentation.

Comment mettre à jour le logiciel du thermostat ?

Connectez le thermostat à votre réseau Wi-Fi et accédez au menu des paramètres pour rechercher les mises à jour disponibles.

Puis-je utiliser le thermostat UPM THM101B avec un chauffage au sol ?

Oui, le thermostat est compatible avec les systèmes de chauffage au sol, mais assurez-vous qu'il est correctement configuré pour ce type de système.

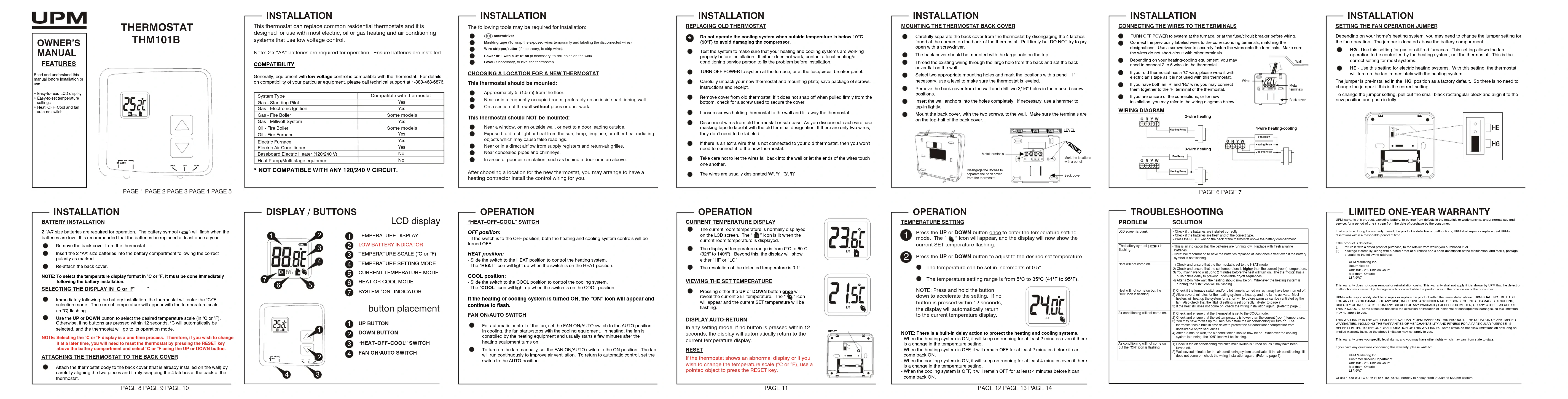

MODE D'EMPLOI THM101B UPM

2Guide d'utilisation CARACTÉRISTIQUESVeuillez lire et vous assurer de comprendre parfaitement ce manuel avant d'installer ou d'utiliser le thermostat. • Afficheur à CL très lisible.• Température facile à régler.• Modes chauffage, arrêt et climatisation et commutateur de contrôle automatique du ventilateur. Ce thermostat remplace la plupart des thermostats résidentiels communs et est conçu pour la plupart des systèmes de basse tension à gaz, au mazout et électriques. INSTALLATION PAGE 1PAGE 2PAGE 3 PAGE 4 PAGE 5PAGE 6 PAGE 7PAGE 8 PAGE 9 PAGE 10 FAN ON AUTO COOL OFF HEAT COOL

à environ 1,5 m (5 pi) du plancher. Le thermostat devrait être monté : CHOIX D'UN EMPLACEMENT CONVENABLE POUR UN NOUVEAU THERMOSTAT dans une pièce très fréquentée ou près de celle-ci, préférablement sur une cloison intérieure. contre un mur qui ne dissimule pas de tuyaux ou de conduites. près d'une fenêtre, contre un mur extérieur ou près d'une porte qui mène à l'extérieur. ÉVITEZ d'installer le thermostat : contre un mur exposé à la chaleur du soleil, d'une lampe, d'un foyer ou autres sources de chaleur qui pourraient fausser la lecture. près d'une bouche de chauffage ou d'un conduit de reprise ou dans le courant d'air généré par ceux-ci. contre un mur qui dissimule des tuyaux ou une cheminée. dans un endroit où la circulation d'air est réduite, derrière une porte ou dans une alcôve par exemple. Type de système Gaz – veilleuse continue Gaz – allumage électronique Gaz – chaudière à eau chaude Gaz – système à circuit basse tension (millivolt) Mazout – chaudière à eau chaude Mazout – air pulsé Électrique – air pulsé Climatiseur électrique Plinthes électriques (120/240 V) Thermopompe/Systèmes à phases multiples Compatible avec le thermostat Oui Oui Oui Oui Oui Certains modèles Certains modèles Non Non Oui COMPATIBILITÉ En règle générale, les appareils à circuit de commande basse tension sont compatibles avec ce thermostat. En cas de doute sur la compatibilité de votre appareil de chauffage ou de climatisation, communiquez avec notre service technique au 1-888-468-6876. *N'EST PAS COMPATIBLE AVEC LES SYSTÈMES 120/240 V. INSTALLATION Voici les outils dont vous pourriez avoir besoin pour l'installation du thermostat : Un tournevis à pointe cruciforme ( ) Du ruban-cache (Pour envelopper temporairement le bout des fils et identifier les fils) Une pince coupe-fil/à dénuder (pour dénuder les fils, au besoin) Une perceuse électrique avec mèche de 3/16 po (pour percer des trous dans le mur, au besoin) Un niveau (pour mettre le thermostat parfaitement à l'horizontale) INSTALLATION

REMPLACEMENT DE L'ANCIEN THERMOSTAT

COUPEZ LE COURANT au système de chauffage ou au panneau de disjoncteurs ou de fusibles. Ouvrez soigneusement l'emballage du nouveau thermostat, qui comprend une plaque de montage, un sachet de vis et des instructions. Conservez la facture. Retirez le couvercle de l'ancien thermostat. S'il ne s'enlève pas lorsqu'on le force un peu vers le bas, vérifiez si une vis retient le couvercle et enlevez-la. Desserrez les vis qui retiennent le thermostat au mur et dégagez-le de sa plaque de montage. Débranchez les fils de l'ancien thermostat ou de sa plaque de montage. Identifiez chaque fil avec du ruban-cache en écrivant la désignation du connecteur où il était branché. S'il n'y a que deux fils, il n'est pas nécessaire de les identifier. S'il y a un fil supplémentaire qui n'est pas raccordé à l'ancien thermostat, il n'aura pas non plus à être raccordé au nouveau. Après avoir choisi un emplacement pour votre nouveau thermostat, vous pouvez si vous le désirez faire appel à un technicien pour le raccordement des fils. Pour éviter d'endommager le compresseur, ne faites pas fonctionner le système

de climatisation lorsque la température extérieure est inférieure à 10 C (50 F).

Avant d'installer le thermostat, vérifiez tout d'abord si les systèmes de chauffage et de climatisation fonctionnent normalement. S'il y a un problème, faites réparer le système par un réparateur avant de remplacer le thermostat. Faites attention de ne pas laisser les fils se rétracter dans le mur et ne laissez pas les fils se toucher entre eux. Les fils sont généralement désignés « W », « Y », « G » et « R ». INSTALLATION

INSTALLATION DE LA PLAQUE ARRIÈRE

La plaque arrière doit être fixée au mur le grand trou vers le haut. Passez les fils par le grand trou au centre et tenez la plaque bien à plat contre le mur. Choisissez deux trous de montage et faites des marques sur le mur au moyen d'un crayon. Aidez-vous d'un niveau pour vous assurer que la plaque est parfaitement horizontale. Retirez la plaque et percez deux trous de 3/16 po aux endroits où vous avez fait des marques au crayon. Insérez des chevilles dans les trous et enfoncez-les complètement. Tapotez-les avec un marteau au besoin. Fixez la plaque au mur au moyen des deux vis fournies. Assurez-vous que les connecteurs sont bien en haut. Détachez soigneusement la plaque arrière du thermostat en dégageant les quatre languettes de retenue fixées dans les coins, au dos de la plaque arrière. Tirez fermement, mais SANS vous aider d'un tournevis. INSTALLATION

RACCORDEMENT DES FILS AUX CONNECTEURS

Selon votre type de système de chauffage ou de climatisation, vous aurez à raccorder de 2 à 5 fils au thermostat. Si votre ancien thermostat comporte un fil « C », veuillez enrouler sa partie exposée de ruban d'électricien et le laisser de côté : ce fil n'est pas nécessaire avec ce type de thermostat.Si vous disposez d'un fil « Rc » et d'un fil « R », vous pouvez les raccorder tous les deux au connecteur « R » du thermostat. Si vous n'êtes pas certain des raccordements ou s'il s'agit d'une nouvelle installation, référez-vous au guide de câblage ci-dessous.Raccordez les fils (que vous avez préalablement identifiés) aux connecteurs correspondants. Utilisez un tournevis pour serrer fermement les fils. Assurez-vous que chaque fil ne touche qu'à un seul connecteur.Relais de la climatisationRelais du ventilateurRelais du chauffage

DIAGRAMME DE CÂBLAGE

Relais du chauffageChauffage 2 filsChauffage/climatisation 4 filsChauffage 3 fils INSTALLATION RÉGLAGE DU CAVALIER D'ACTIVATION DU VENTILATEUR Selon le système de chauffage de votre domicile, vous pourriez avoir à modifier la position du cavalier pour l'activation du ventilateur. Le cavalier est situé au-dessus du compartiment à piles. HG – placez le cavalier à cet endroit pour les systèmes de chauffage au gaz ou au mazout. Ce réglage donne le contrôle du ventilateur au système de chauffage plutôt qu'au thermostat. Ce réglage vaut pour la plupart des systèmes. HE – placez le cavalier à cet endroit pour les systèmes de chauffage électriques. Sous ce réglage, le thermostat actionne le ventilateur en même temps que le chauffage. Le cavalier sera déjà en position HG, car c'est le réglage par défaut qu'on lui donne à l'usine. Il est donc inutile de changer le réglage si votre système de chauffage est au gaz ou au mazout. Si vous devez changer le réglage, sortez le petit bloc noir rectangulaire et placez-le dans sa nouvelle position en le poussant à fond. INSTALLATION

INSTALLATION DES PILES

Ce thermostat fonctionne sur deux piles « AA ». Lorsque les piles sont faibles, le symbole de pile ( ) clignote. Il est recommandé de remplacer les piles une fois l'an. Détachez le thermostat de la plaque arrière. Installez deux piles « AA » dans le compartiment à piles, selon la polarité indiquée. Immédiatement après l'installation des piles, le thermostat se mettra en mode de sélection de l'échelle de température. La température ambiante apparaîtra à

l'affichage et le symbole « C » clignotera.

CHOIX DE L'ÉCHELLE DE TEMPÉRATURE ( C ou F) Remettez le thermostat sur la plaque arrière.

Remarque : Le choix de l'échelle de température ( C ou F) doit être fait immédiatement après l'installation des piles.

Pressez le bouton HAUT ou BAS pour basculer l'échelle de température entre C et

F. Si vous ne pressez aucun bouton avant 12 secondes, l'échelle C sera choisie par défaut et le thermostat passera à l'affichage normal. REMARQUE : La sélection de l'échelle de température °C ou °F ne se fait qu'une fois au démarrage. Par conséquent, si vous désirez le changer plus tard, vous devrez réinitialiser le thermostat en appuyant sur la touche RESET au-dessus du compartiment à piles et sélectionner °C ou °F en utilisant la bouton HAUT ou BAS. Pour fixer le boîtier du thermostat à la plaque arrière déjà vissée au mur, il suffit de bien aligner les deux parties et d'enclencher les quatre languettes dans le dos du thermostat. POUR FIXER LE THERMOSTAT À LA PLAQUE ARRIÈRE COUPEZ LE COURANT au système de chauffage ou au panneau de disjoncteurs ou de fusibles avant d'effectuer le raccordement des fils.

AFFICHAGE ET BOUTONS

emplacement des boutons Bouton HAUT Affichage de la température

Échelle de température ( C ou F) Mode de température affichage à CL Bouton BAS Mode de réglage de température FAN ON AUTO COOL OFF HEAT COOL

Mode de chauffage ou de climatisation Indicateur de marche

Position OFF - Si le commutateur est à la position OFF, les systèmes de chauffage et climatisation sont à l'arrêt. Si le système de chauffage ou de climatisation est en marche (ON), le symbole “ON” clignotera à l'affichage. Position HEAT - Mettez le commutateur en position HEAT pour mettre en marche le système de chauffage. - Le symbole “HEAT” apparaît à l'affichage lorsque le commutateur est en position HEAT. Position COOL - Mettez le commutateur en position COOL pour mettre en marche le système de climatisation. - Le symbole “COOL” apparaît à l'affichage lorsque le commutateur est en position COOL.

COMMUTATEUR DU VENTILATEUR - MARCHE/AUTO

Pour un contrôle automatique du ventilateur, mettez le commutateur du ventilateur en position AUTO (FAN). En mode de climatisation, le ventilateur se met en marche et s'arrête à la demande du climatiseur. En mode de chauffage, le ventilateur est commandé par le système de chauffage et se met généralement en marche après quelques minutes de préchauffage. Pour un contrôle manuel du ventilateur, mettez le commutateur du ventilateur en position ON. Le ventilateur sera alors continuellement en marche pour assurer une bonne ventilation. Pour revenir en mode automatique, placez le commutateur à la position AUTO. FONCTIONNEMENT

RÉGLAGE DE LA TEMPÉRATURE

Pressez le bouton HAUT ou BAS une fois pour passer en mode de réglage de la température. Le symbole ( ) apparaîtra et le réglage actuel clignotera à l'affichage.

Pressez le bouton HAUT ou BAS jusqu'à la température voulue. REMARQUE : Pour faire défiler rapidement les chiffres, pressez le bouton sans le relâcher. Le thermostat reviendra à l'affichage normal (température ambiante) après 12 secondes si aucun bouton n'est pressé.

La température peut être réglée au demi-degré près. oooo La température peut être réglée entre 5 C et 35 C (41 F à 95 F). FONCTIONNEMENT

AFFICHAGE DE LA TEMPÉRATURE AMBIANTE

La plupart du temps, c'est la température ambiante qui est indiquée sur l'affichage à CL. Le symbole ( ) apparaît à l'affichage lorsque la température ambiante est affichée.

La plage de température de l'affichage est de 0 C à oo o 60 C (32 F à 140 F). Si la température est inférieure ou supérieure à ces valeurs, le thermostat affichera LO ou HI.

La sensibilité du thermostat est de 0,1 POUR VOIR LE RÉGLAGE DE LA TEMPÉRATURE Presser le bouton HAUT ou BAS une fois pour voir le réglage de température du thermostat. Le symbole ( ) apparaîtra et le réglage clignotera à l'affichage. REMARQUE : Le thermostat comprend un délai de sécurité pour protéger le système de chauffage et de climatisation : - Lorsque le système de chauffage est activé, il continuera de fonctionner pendant au moins 2 minutes même si le réglage de température est modifié. - Lorsque le système de chauffage est désactivé, il demeurera désactivé pendant au moins 2 minutes avant de s'allumer. - Lorsque le système de climatisation est activé, il continuera de fonctionner pendant au moins 4 minutes même si le réglage de température est modifié. - Lorsque le système de climatisation est désactivé, il demeurera désactivé pendant au moins 4 minutes avant de s'allumer.

RETOUR AUTOMATIQUE DE L'AFFICHAGE

Quelque soit le mode de réglage, le thermostat reviendra à l'affichage normal (température ambiante) après 12 secondes si aucun bouton n'est pressé. DÉPANNAGE

GARANTIE LIMITÉE D’UN AN

Dégagez les languettes de retenue pour détacher la plaque arrière du thermostat.NIVEAU

Marquez l'emplacement des trous avec un crayon. Connecteurs métalliquesPlaque arrière Mur Plaque arrièreConnecteurs métalliques Fils HEAT

Commutateur chauffage-arrêt- climatisation

Commutateur du ventilateur - marche/auto

Remarque : Ce thermostat requiert deux piles « AA » pour fonctionner. Assurez-vous qu'elles sont bien installées. Relais du ventilateurRelais du chauffageL'affichage ne s'allume pas.Le symbole de pile ( ) clignote.Le système de chauffage ne se met pas en marche. Le système de chauffage ne se met pas en marche, mais le symbole ON clignote.Le système de climatisation ne se met pas en marche.Le système de climatisation ne se met pas en marche, mais le symbole ON clignote.

Assurez-vous que l'interrupteur du climatiseur est à ON.Accordez au système un peu de temps pour démarrer. Si le système ne démarre toujours pas, vérifiez encore une fois le câblage du thermostat. (Voir à la page 6).

Assurez-vous que le thermostat est réglé à COOL.Vérifiez si la température ambiante n'est pas inférieure à celle qui est programmée.Vous pourriez avoir à attendre jusqu'à 5 minutes avant que le climatiseur ne démarre. Le thermostat est doté d'un dispositif de sécurité qui prévient les mises en marche et arrêts répétés. La climatisation devrait démarrer après 5 minutes. Lorsque le système de climatisation est en marche, le symbole ON clignotera.

Assurez-vous que l'interrupteur du système de chauffage est à ON et que la veilleuse est en marche.Accordez au système un peu de temps pour démarrer. La plupart des systèmes ont un cycle de préchauffage avant l'activation du ventilateur. Le cavalier HE/HG du thermostat est incorrectement réglé. (Voir à la page 7).Si le système ne démarre toujours pas, vérifiez encore une fois le câblage du thermostat. (Voir à la page 6).

Assurez-vous que le thermostat est réglé à HEAT.Vérifiez si la température ambiante n'est pas supérieure à celle qui est programmée.Vous pourriez avoir à attendre jusqu'à 2 minutes avant que le chauffage ne démarre. Le thermostat est doté d'un dispositif de sécurité qui prévient les mises en marche et arrêts répétés. Le chauffage devrait démarrer après 2 minutes. Lorsque le système de chauffage est en marche, le symbole ON clignotera.

Les piles sont faibles. Remplacez-les avec des piles alcalines neuves. Remarque : On recommande de remplacer les piles une fois l'an, même si l'indicateur de pile faible ne clignote pas.- Vérifiez si les piles sont bien installées.- Assurez-vous que les piles sont en bon état et qu'elles sont du bon type.- Appuyez sur le bouton de RÉARMEMENT situé au dos du thermostat, au-dessus du compartiment à piles. HEAT HEAT

RÉARMEMENT RÉARMEMENT Si le thermostat affiche un affichage anormal ou si vous désirez changer l'échelle de température (°C ou °F), utilisez un objet pointu pour appuyer sur la touche RÉARMEMENT (RESET). UPM garantit que ce produit, à l'exception des piles, est exempt de tout défaut matériel et de fabrication et qu'il est couvert par une garantie limitée, dans des conditions normales d'usage et de service, pendant une période d’un an qui commence depuis la date de l'achat par le consommateur. Si à n'importe quel moment durant la période de garantie, le produit est défectueux ou ne fonctionne pas correctement, UPM le réparera ou le remplacera (à la discrétion d'UPM) et ce dans une période raisonnable de temps.Si le produit est défectueux(i) Retourner le, avec la preuve datée de l'achat, au revendeur où vous l'avez acheté, ou (ii) Emballer le soigneusement, avec la preuve datée de l'achat et une courte description du mauvais fonctionnement, et envoyer le tout par poste, franc de port, à l'adresse suivante: UPM Marketing Inc. Return Goods Unit 10B - 250 Shields Court Markham, Ontario L3R 9W7 Cette garantie ne couvre pas les frais d'enlèvement ou de réinstallation. Cette garantie ne appliquera pas s'il est prouvé par UPM que le défaut ou le mauvais fonctionnement aurait été causé par un dommage qui s'est produit pendant que le produit était en possession du consommateur. La seule responsabilité d'UPM sera de réparer ou de remplacer le produit selon les termes mentionnés ci-dessus. UPM NE POURRA EN AUCUN CAS ETRE TENU RESPONSABLE POUR LES PERTES OU DOMMAGES D'AUCUNE SORTE, Y COMPRIS LES DOMMAGES INDIRECTS OU CONSECUTIFS RESULTANT DIRECTEMENT OU INDIRECTEMENT, D'UNE RUPTURE DE GARANTIE, EXPRESSE OU TACITE, OU D'UNE AUTRE DEFAILLANCE DE CE PRODUIT. Certains états n'autorisent pas l'exclusion ou la limitation de dommages indirect ou consécutifs, alors la limitation peut ne pas vous être applicable.UPM NE FAIT AUCUNE AUTRE GARANTIE QUE CELLE PRÉVUE DANS LA PRÉSENTE GARANTIE ET EXCLUE EXPRESSÉMENT TOUTE AUTRE GARANTIE SUR CE PRODUIT. LA DUREE DES GARANTIES TACITES, Y COMPRIS LES GARANTIES COMMERCIALES ET D'APTITUDE A UN EMPLOI PARTICULIER, EST CI-APRES LIMITEE A UNE DUREE D’UN AN DE CETTE GARANTIE. Certains états n'autorisent pas des limitations sur la durée d'une garantie tacite, alors la limitation ci-dessus peut ne pas vous être applicable. Cette garantie vous donne des droits légaux particuliers, et vous pouvez avoir d'autres droits qui peuvent varier d'Etat à Etat. Si vous avez des questions concernant cette garantie, veuillez écrire à: UPM Marketing Inc. Customer Service Department Unit 10B - 250 Shields Court Markham, Ontario L3R 9W7Ou téléphoner au 1-888-GO-TO-UPM (1-888-468-6876), Lundi au Vendredi de 9:00 à 17:00 heures. THERMOSTAT THM101B

Indicateur de pile faible
