THM303A - Thermostat UPM - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Thermostat
Plage de température	Non spécifiée
Alimentation	Non spécifiée
Connectivité	Non spécifiée
Installation	À installer sur un mur, nécessite des compétences en électricité
Utilisation	Régule la température ambiante en fonction des réglages de l'utilisateur
Maintenance	Vérifier régulièrement le fonctionnement, nettoyer les contacts si nécessaire
Sécurité	Respecter les instructions d'installation pour éviter les risques électriques
Garantie	Non spécifiée
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - THM303A UPM

Comment régler la température sur le thermostat UPM THM303A ?

Pour régler la température, tournez le bouton de réglage situé sur le thermostat jusqu'à atteindre la température souhaitée. Assurez-vous que le thermostat est en mode 'chauffage' ou 'refroidissement' selon vos besoins.

Que faire si le thermostat UPM THM303A ne s'allume pas ?

Vérifiez d'abord si le thermostat est correctement alimenté. Assurez-vous que les piles sont en bon état ou que le thermostat est bien branché. Si le problème persiste, réinitialisez le thermostat en retirant les piles pendant 5 minutes, puis remettez-les.

Comment changer les piles du thermostat UPM THM303A ?

Pour changer les piles, retirez le couvercle situé à l'arrière du thermostat. Retirez les anciennes piles et remplacez-les par des piles neuves en respectant la polarité. Refermez le couvercle une fois les nouvelles piles en place.

Le thermostat UPM THM303A ne répond pas aux commandes, que faire ?

Si le thermostat ne répond pas, essayez de le réinitialiser en retirant les piles pendant 5 minutes. Assurez-vous également qu'il n'y a pas d'interférences avec d'autres appareils électroniques à proximité.

Comment passer en mode éco sur le thermostat UPM THM303A ?

Pour passer en mode éco, appuyez sur le bouton 'mode' jusqu'à ce que l'affichage indique 'éco'. Ce mode permet de réduire la consommation d'énergie tout en maintenant une température confortable.

Le thermostat UPM THM303A fait du bruit, est-ce normal ?

Un léger bruit peut être normal, surtout si le thermostat ajuste la température. Cependant, si le bruit est fort ou continu, vérifiez si des objets ne bloquent pas le thermostat ou si des pièces doivent être réparées.

Comment calibrer le thermostat UPM THM303A ?

Pour calibrer le thermostat, comparez la température affichée avec un thermomètre de précision. Si une différence est constatée, consultez le manuel d'utilisation pour les instructions de calibration spécifiques.

Puis-je utiliser le thermostat UPM THM303A avec un système de chauffage par le sol ?

Oui, le thermostat UPM THM303A est compatible avec les systèmes de chauffage par le sol. Assurez-vous de suivre les instructions d'installation fournies dans le manuel pour garantir un fonctionnement optimal.

Comment savoir si le thermostat UPM THM303A est en mode chauffage ou refroidissement ?

L'écran du thermostat affichera un symbole de flocon pour le mode refroidissement et un symbole de soleil pour le mode chauffage. Vous pouvez également vérifier le mode actuel en appuyant sur le bouton 'mode'.

MODE D'EMPLOI THM303A UPM

Thermostat contrôles fournis et climatiseurs de 24V millivolt,

NOTE: Ce thermostat N'EST PAS compatible avec plinthes chauffantes et des systèmes haut voltage de 120V ou 240V

TABLE des matières

Caractéristiques 4

Charte de compatibilité 6

GUIDE D'INSTALLATION. 7

Installation des piles et sélection de l'affichage en °C/°F 8

Outils pour l'installation 9

Choisir l'emplacement du nouveau thermostat. 10

Remplacer l'ancien thermostat. 11

Installation de la plaque arrière du thermostat 12

Brancher les fils aux terminaux 13

Diagramme de connexion 14

Installation de l'humidificateur 15

Réglage du cavalier (JUMPER) du ventilateur. 16

Installer la plaque arrière du thermostat 17-18

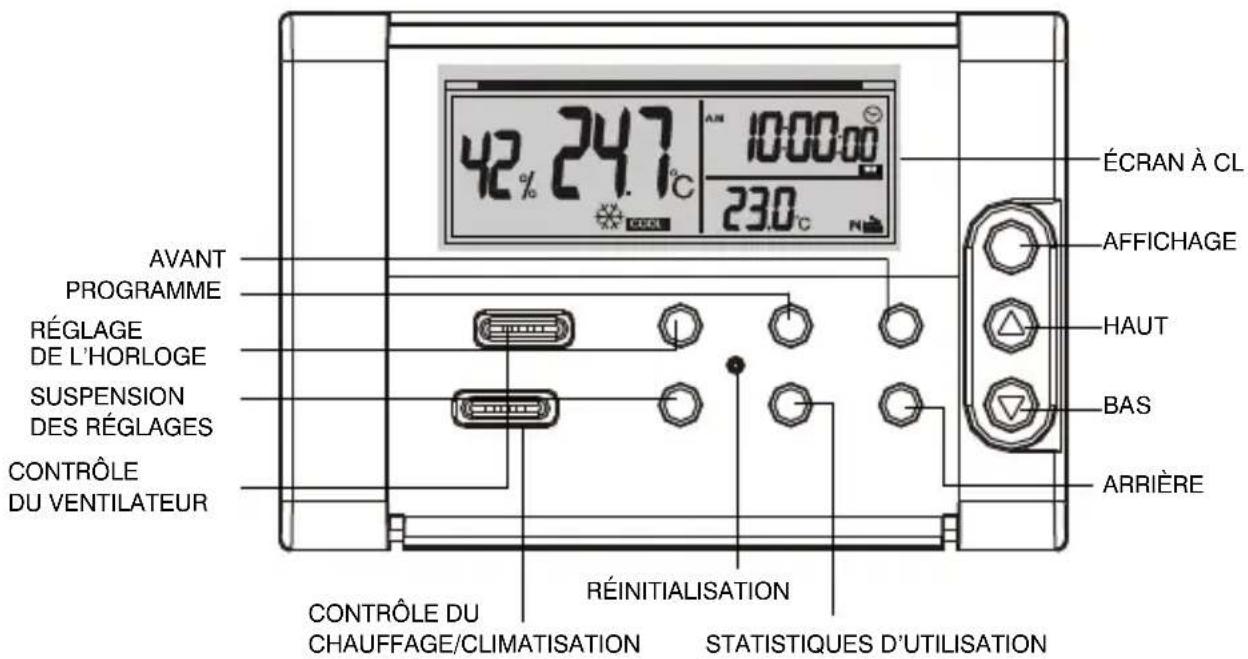

Description des touches 19

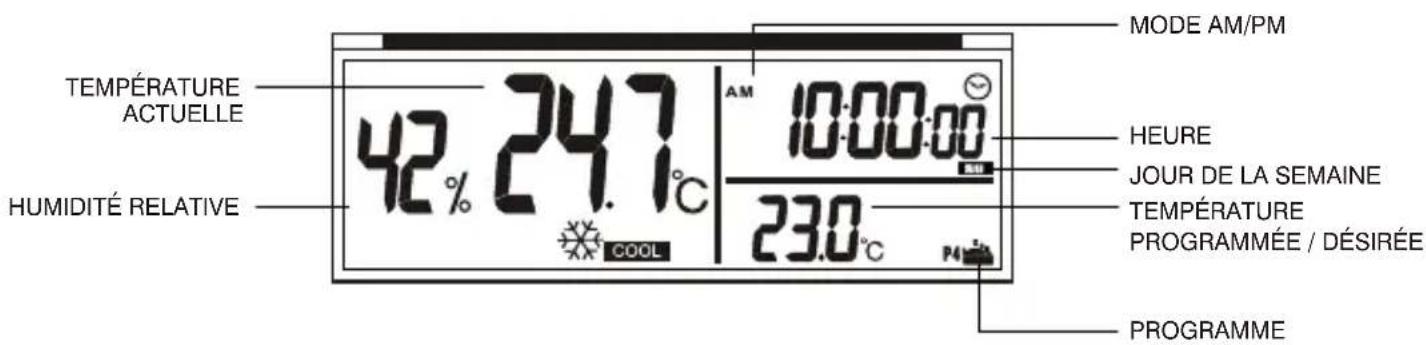

Affichage de l'écran CL / Réglement de l'heure et du jour 20

PROGRAMMATION 21

Programme de chauffage 22-23

Programme de climatisation 24

TABLE des matières

Fonction de changement temporaire 23

Fonction de pause (HOLD) 23

Vérification des programmes 24

Température de la pièce 24

Humidité relative. 24

Contrôle de l'humidificateur 24

Contrôle du ventilateur 25

Contrôle du commutateur chauffage/climatisation 25

Mise en marche anticipée 26

Indicateur de durée d'utilisation 26

Remplacement du filtre 27

Réglages optionnels 27

Changer les piles 28

Réinitialisation 29

Spécifications 29

GUIDE DE DÉPANNAGE 30-31

Garantie 32

• Écran rétroéclairé à cristaux liquides (LCD) de grande taille
• Horloge à temps réel avec format d'affichage sélectionnable 12 ou 24 heures
• Programmation de 5 + 1 + 1 jours avec 4 programmes par jour
• Programmes de chauffage et de climatisation avec circuit de protection du compresseur
• Affichage et réglage de la température en °C ou en °F
• Affichage de l'humidité relative en %
• Se connecte avec les systèmes de chauffage ou de climatisation pour assurer un contrôle automatique de la température
• Se connecte avec les humidificateurs pour assurer un contrôle automatique de l'humidité (THM303A seulement)
• Indicateur de piles faibles avec symbole clignotant et signal sonore

THM303A

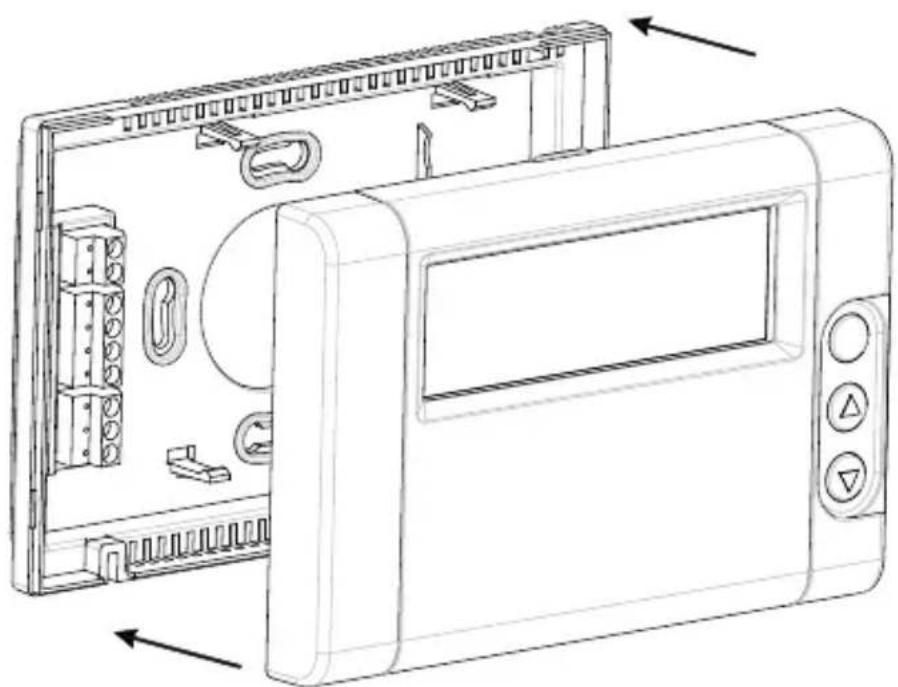

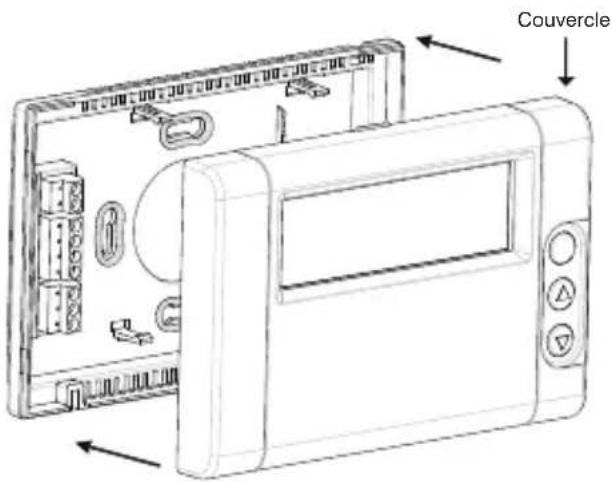

Ouvrir le thermostat en tirant doucement sur la partie avant du thermostat pour le détacher de la plaque arrière. - Ce thermostat requiert deux piles AA (incluses). Avant l'utilisation, vérifie que les piles sont installées. - Sélectionnez °C ou °F avant de régler l'horloge et changer la programmation.

CHARTE de compatibilité

En principe, tout équipement à faible tension de contrôle est compatible avec ce thermostat. Pour obtenir des détails sur la compatibilité de votre équipement, contactez notre service d'assistance technique.

Type de système	Compatible
Gaz - Veilleuse permanente	Oui
Gaz - Allumage électricque	Oui
Gaz - Chaudière à brûleur	Certains modèles
Gaz - Système à tension mesurée en millivolts	Oui
Mazout - chaudière à brûleur	Certains modèles
Mazout - fournaise à brûleur	Oui
Fournaise électricque	Oui
Climatisationélectrique	Oui
Pliétronisme(120/240 V)	Non
Thermopompe/différiesn vitàsse	Non

• N'EST PAS COMPATIBLE AVEC DES CIRCUITS 120/240 VOLTS

GUIDE d'installation

Ce thermostat peut remplacer les thermostats domestiques standard compatibles avec la plupart des systèmes de chauffage et de climatisation électriques, d'allumage) utilisant une faible tension de contrôle. Veuillez consulter les détails dans le tableau de compatibilité.

• Programmation jour de la semaine / Samedi / Dimanche avec 4 programmes par jour.
• Affichage de la température avec une précision numérique de 0,1°.
• Circuit de protection du compresseur de la climatisation.

Pour toute question relative à l'installation ou à la programmation du thermostat, contactez notre service d'assistance technique au 1-888-468-6876.

Installation des PILES et selection de l'affichage en ^ c / ^

Installez les deux piles AA (incluses) dans le thermostat en suivant les polarités indiquées. L'écran affichera la température de la pièce en degrés Celsius et celle-ci clignotera. Appuyez sur UP ou DOWN pour changer le mode d'affichage de la température (^ ou ^ F). Appuyez sur SET CLOCK pour revenir à l'affichage du réglage de l'heure ou à l'affichage normal.

Note: Ceci est un processus de départ devant être fait à l'installation. Le mode d'affichage de la température sur le thermostat NE POT PAS être modifié par la suite, à moins de remettre à zéro tous les réglages du thermostat.

Les outils suivants peuvent être nécessaires pour l'installation:

Ruban adhésif

(pour protéger temporairement les fils et pour identifier les fils déconnectés)

Pince à dénuder, couteau ou lame

(s'il faut dénuder les fils)

Perceuse munie d'une mèche de 4,8 mm (3/16 pouces)

(si nécessaire pour percer des trous dans le mur)

Niveau

(si nécessaire, pour vérifier si le thermostat est à niveau)

La façon de choisir un endroit convenable pour le nouveau thermostat est indiquée à la page suivante. Consultez aussi la section. Remplacer l'ancien thermostat

Le thermostat doit être installé:

• Près de / ou dans une pièce souvent utilisée et de préférence sur un mur séparateur intérieur.
• Sur une partie de mur sans tuyauterie.

Le thermostat ne doit PAS être installé:

• Près d'une fenêtre, sur un mur extérieur ou près d'une porte donnant sur l'extérieur.
• Directement à la lumière ou à la chaleur d'une lampe, du soleil, d'une cheminée ou d'autres sources de température rayonnante (qui pourrait fausser l'affichage).
• Près de / ou dans des courants d'air comme ceux des grilles de chauffage de retrait d'air
• Près de tuyaux et cheminées dissimulés
• Dans des endroits où l'air circule mal, comme derrière une porte ou dans une petite chambre

Après avoir choisi l'emplacement pour le nouveau thermostat, vous pouvez demander à un électricien de faire l'installation des fils.

Note: Pour éviter d'endommager le compresseur, ne faites pas fonctionner le système de climatisation lorsque la température extérieure est inférieure à 10°C (50°F).

• AVANT l'installation, testez le système pour vous assurer que votre chauffage et votre climatisation fonctionnent correctement. Si l'un des deux ne fonctionne pas, contactez d'abord un électricien afin de régler le problème. ETEIGNEZ le courant du système au niveau des disjoncteurs.
• Déballez avec soin votre nouveau thermostat et nettoyez la plaque d'installation, gardez à portée de main les vis, le manuel d'instruction et la facture.
• Enlevez le couvercle de l'ancien thermostat. S'il ne s'enlève pas en tirant vers le bas, regardez s'il est fixé par une vis maintenant le couvercle.
• Enlevez la vis qui maintient le thermostat sur le mur et enlevez le thermostat.
• Débranchez les fils de l'ancien thermostat ou de la base. En débranchant chaque fil, enroulez un peu de ruban adhésif ou inscrivez les connexions. (Si n'y a que deux fils, ce n'est pas nécessaire d'identifier les fils).
• S'il y a un fil qui n'est pas connecté à votre ancien thermostat, vous n'avez pas à le connecter au nouveau.
• Faites attention de ne pas faire tomber les fils dans le mur et de ne pas mettre en contact les parties dénudées des fils. Les fils sont généralement désignés W, Y, G, RH, RC, O, B, H1 et H2.

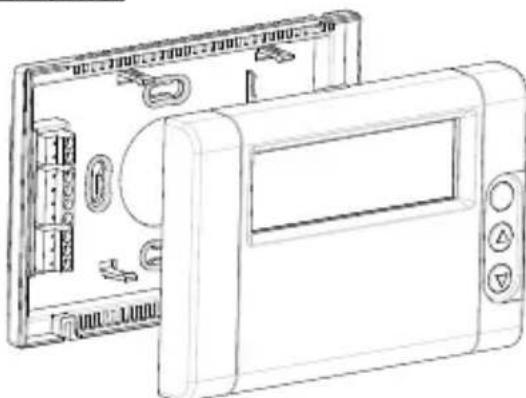

Installation de la PLAQUE arrière du thermostat

• La plaque arrière doit être montée horizontalement, avec le discautérate.

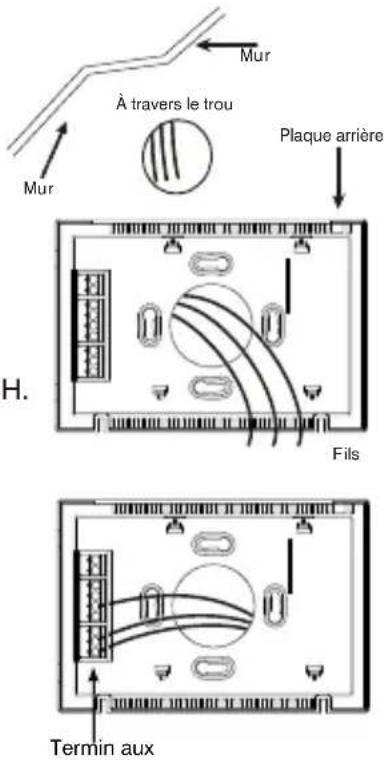

• Passez les fils dans le grand trou au milieu de la partie arrière et placez la plaque arrière horizontalement sur le mur.

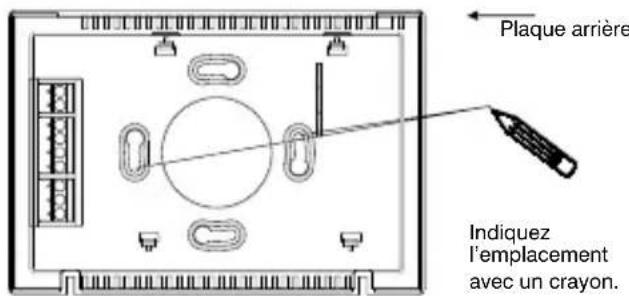

• Choisissez deux trous d'installation adéquats et marquez au crayon leurs emplacements. Si nécessaire, vérifiez avec un niveau que le thermostat est bel et bien à l'horizontal.
• Enlevez la plaque arrêtée du mur et percez deux trous de 3/16 de pouce aux emplacements que vous venez de marquer.

Insérez les actions de la société à fond. Si nécessaire, enfoncez-les sans forcer avec un marteau.

Fixez la plaque arrière sur le mur avec les deux vis, en vérifiant que les connecteurs métalliques du côté gauche.

Brancher les FILS aux terminaux

Raccordez les fils aux connecteurs (en suivant les repérages identifiés au préalable). Serez les fils dans les connecteurs. Assurez-vous que les fils ne causent pas un court-circuit avec les autres terminaux.

• Selon votre type d'équipement de chauffage / climatisation, vous devrez connecter entre 2 et 9 fils au thermostat.
• Si vous avez deux fils 'R', raccordez chacun des fils au connecteur correspondant et enlevez le cavalier (JUMPER) entre les connecteurs RC et RH.
• Si vous n'êtes pas certain des connexions ou si c'est une nouvelle installation, vous pouvez consulter les diagrammes de connexion à la page suivante.

Diagramme de connexion

Chauffage 2 fils

Chauffage 3 fils

Chauffage / climatisation 4 fils

Chauffage / climatisation 5 fils

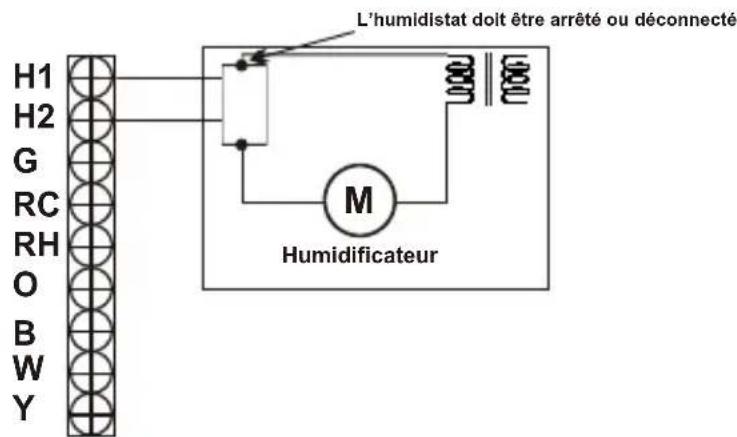

Installation de l'humidificateur (THM303A seulement)

• Si vous pouvez utiliser le contrôle de l'humidificateur, les 2 fils utilisés pour l'humidistat d'origine doivent être branchés aux 2 connecteurs 'H1' et 'H2'.
• Enlevez l'humidistat, mettez-le en position OFF.

Note: Les 2 connecteurs de réglage de l'humidificateur ('H1' et 'H2') sont électriquement isolés du chauffage et de la climatisation.

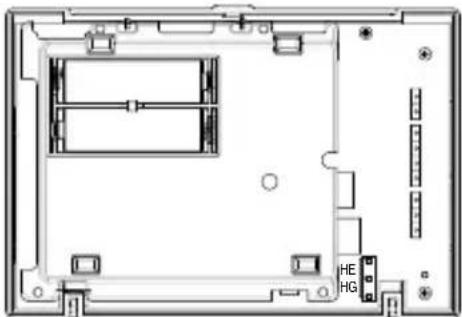

Selon ce type de système de chauffage, il se peut que vous devez changer la position du carabert du vecteur. Il se trouve en bas à droite à l'arrête du thermostat.

• HG - Utilisez ce réglage si vous avez une fournaise au gaz ou au mazout. Ce réglage permet de mettre le ventilateur sous le contrôle du système de chauffage et non du thermostat. C'est le réglage commun pour la plupart des systèmes.
• HE - Utilisez ce réglage si votre chauffage est électrique. Avec ce réglage, le thermostat se met en marche en même temps que le ventilateur et le système de chauffage.

Le cavalier est gage aubime HG' au départ. Vous n'avez pas à changer sa position si ce réglage vous convient.

Pour changer la position du petit bloc rectangulaire noir, alignez-le dans la nouvelle position et enfoncez-le bien.

Réglage de l'heure et du jour

• Appuyez sur SET CLOCK pour régler l'heure de début. L'heure et le symbole SET clignoteront.
• Réglez l'heure avec les boutons AHEAD ou BACK.
• Appuyez sur SET CLOCK de nouveau. Le jour et le symbole SET clignoteront.
• Réglez le jour avec les boutons AHEAD ou BACK.
• Appuyez sur SET CLOCK de nouveau pour sortir.

Programmation

Ce thermostat est équipé d'une fonction de programmation sur 5 + 1 + 1 jours : programmation séparée pour les jours de la semaine, le samedi et dimanche avec quatre réglages par jour. Le thermostat est préprogrammé ; si vous préférez d'autres réglages, vous pouvez les définir vous-même.

PROGRAMME 1:

MATIN

Ce programme est typiquement destiné au matin, où vous souhaitez peut-être une température plus élevée.

PROGRAMME 2:

JOUR

: Ceci est le mode d'économie d'énergie pour les heures où vous êtes absent. Le réglage permet de réduire la consommation d'énergie.

PROGRAMME 3: SOIR : ceci est pour le moment où vous rentrez et où vous à la maison souhaitez peut-être avoir une température confortable, typiquement plus chaude et plus fraîche en été.

PROGRAMME 4: Nuit : ceci est un mode pour les heures de nuit. Vous pouvez régler la température de façon à économiser l'énergie (en la diminuant) ou pour plus de confort (en l'augmentant).

NOTE : Les modes Chauffage et Climatisation ont des programmes séparés.

Voici la liste des réglages préprogrammés d'heure et de température:

Période	P Heure	Valeur-cible de la température en chauffage	Valeur-cible de la température en climatisation
Matin	P1	6:00am	69.0°F (20.5°C)
Jour	P2	8:00am	63.5°F (17.5°C)
Soir	P3	5:00pm	70.0°F (21.0°C)
Nuit	P4	10:00pm	62.5°F (17.0°C)

Programme de chauffage

1- Déplacez le commutateur du système à la position HEAT et appuyez sur la touche PROG une fois. P1 et le symbole SET PROGRAM s'afficheront. Le symbole du jour de la semaine sélectionné (MO, TU, WE, TH, FR - c'est-à-dire lundi, mardi, mercredi, jeudi et vendredi) s'affiche (Figure 1). 2- Appuyez sur AHEAD ou BACK pour sélectionner l'heure du début désiré pour le programme 1 des jours de la semaine. 3- Appuyez sur UP ou DOWN (à l'extrême droite) pour régler la température désirée. 4- La température peut être réglée avec une précision de 0,5° 5- L'heure de programmation peut être réglée avec une précision de 10 minutes. 6- Après avoir correctement réglé l'heure et la température pour le programme 1, appuyez sur PROG de nouveau pour afficher le programme 2 des jours de la semaine. Répétez les étapes 2 à 5 pour les programmes des jours de la semaine (P2, P3 et P4) et pour la programmation de samedi et dimanche.

Après avoir terminé le réglage des 12 programmes, appuyez sur PROG encore une fois pour passer au réglage de l'humidité (voir Réglage de l'humidificateur) ou appuyez sur PROG deux fois pour revenir à l'affichage normal.

Note: La touche PROG peut aussi être utilisée à tout moment pour passer en revue tous les programmes. Pour terminer la série de programmation, appuyez sur la touche DISPLAY à n'importe quel moment.

Conseil: Appuyez et tenez enfoncé la touche AHEAD/BACK ou UP/DOWN pour changer rapidement les valeurs.

Figure 1

Programme de climatisation

Déplacez le commutateur du système à la position COOL et répétez la programmation comme pour les programmes de chauffage.

Note: Le réglage de l'humidificateur (THM303A) ne fonctionne qu'en mode HEAT.

Fonction de changement temporaire

Pour changer temporairement la température, appuyez sur UP ou DOWN afin de régler la température désirée. Le symbole OVERRIDE apparaitra. Le thermostat reviendra au programme normal à l'heure de la prochaine période de programmation.

Note: Le thermostat a une fonction automatique de délambda pour protéger les systèmes de chauffage et de climatisation contre des cycles de mise en marche et d'arrêt répétés. Dans certains cas, il peut y avoir un délambda de quelques minutes avant que le thermostat active le système.

Function de PAUSE (HOLD)

• Cette fonction sert à maintenir le thermostat à une température constante et à désactiver tous les réglages programmés jusqu'à ce qu'elle soit désactivée.
• Appuyez sur HOLD une fois. Avec les boutons UP ou DOWN, réglez la température pour la période de pause du réglage normal. Le symbole HOLD apparaîtra pour indiquer que la fonction de pause est active.
• Pour désactiver la fonction de pause, appuyez sur HOLD de nouveau. Le symbole HOLD disparaîtra et le thermostat reviendra à la température programmée.

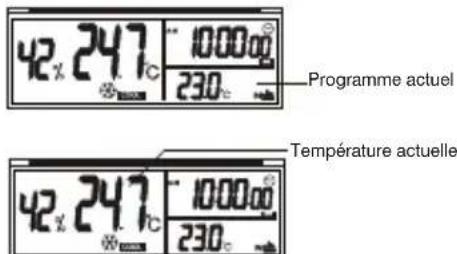

Vérification des programmes

• Le programme actuel est affiché en bas à droite de l'écran à CL.
• Appuyez sur PROG à n'importe quel moment pour faire défiler et vérifier les autres programmes.

Température de la piece

• La température actuelle est affichée au milieu de l'écran.

Humidité relative

• Le taux d'humidité est affiché à gauche de l'écran.

Contrôle de l'humidificateur (THM303A seulement)

• Le réglage de l'humidificateur ne fonctionne que si l'humidificateur est connecté au thermostat. Veuillez consulter les détails de connexion dans le Guide d'Installation.
• Pour régler le niveau d'humidité, vous devez d'abord faire défiler les valeurs à l'écran jusqu'à la fin des 12 programmes, en appuyant sur PROG.
• Le symbole SET HUMID (réglage de l'humidité) apparaître et le réglage du niveau d'humidité clignotera. Avec les boutons UP ou DOWN, réglez le niveau humidité par intervalles de 5%. Appuyez sur PROG pour sorting.
• L'humidificateur s'allumera si l'humidité de la pièce est inférieure au niveau d'humidité du réglage. Le réglage peut aller de 20% à 70%.

Note : Le réglage de l'humidificatefleur ne fonctionne qu'en mode HEAT.

Contrôlé du ventilateur

• Pour passer au mode de contrôle automatique du ventilateur, déplacez le commutateur Fan ON/AUTO en position AUTO. En mode de climatisation, le ventilateur s'allume et s'arrête en même temps que le système de climatisation. En mode de chauffage, le ventilateur est contrôlé par l'équipement de chauffage et se met en marche en quelques minutes après la mise en marche du système de chauffage.
• Pour allumer le ventilateur manuellement, déplacez le commutateur Fan ON/AUTO en position ON. Le ventilateur fonctionnera en permanence pour améliorer la circulation d'air. Pour revenir au contrôle automatique, déplacez le commutateur en position AUTO.

Contrôle du commutateur chauffage/climatisation

• Si ce commutateur est en position OFF, les systèmes de chauffage et de climatisation seront tous les deux éteints et tous les programmes et réglages seront désactivés.
• Déplacez le commutateur en position HEAT ou COOL pour contrôler seulement le système de chauffage ou le système de climatisation. s affiche à l'écran lorsque le commutateur est à la position HEAT et clignote quand le chauffage est en fonction. s affiche à l'écran lorsque le commutateur est à la position COOL et clignote quand l'air climatisé est en fonction.

Mise en MARCHE anticipée

Ce thermostat est équipé d'un système de mise en marche anticipée (Pre-Comfort Recovery) qui active le chauffage ou la climatisation à l'avance par rapport à l'heure indiquée dans le programme. La pièce sera alors à la température désirée dès l'heure de début du programme de chauffage ou climatisation.

Il est normal que le système soit activé plus tôt que l'heure indiquée dans le programme (jusqu'à une demi-heure pour le chauffage et une heure pour la climatisation).

• Vous pouvez désactiver la mise en marche anticipée.

Veuillez consulter la section des Réglages optionnels.

Indicateur de DUREE d'utilisation

• Le thermostat mesure la durée d'utilisation du système (c'est-à-dire la durée de fonctionnement de l'équipement de chauffage/climatisation).
• Appuyez sur USAGE une fois pour voir l'usage du jour (USAGE TODAY).
• Appuyez sur USAGE de nouveau pour voir l'usage de la semaine (USAGE THIS WEEK).
• USAGE TODAY se remet automatiquement à zéro chaque jour à 0 h (minuit).
• USAGE THIS WEEK se remet automatiquement à zéro à la fin de chaque semaine à 0 h (minuit dimanche).
• Les semaines commencent le lundi matin.

Reemplacement du filtre

Le filtre pour le changement du filtre saffichera sur l'écran à CL lorsque la durée d'utilisation du système de chauffage ou de climatisation (HEAT ou COOL) atteindra environ 500 heures. Ceci est une indication que le filtre devrait être changé.

Pour remettre le compteur de changement du filtre à zéro, appuyez et tenez enfoncé la touche USAGE pendant 3 secondes, jusqu'à ce que s'affiche pour un moment. Cette opération ramène le compteur à zéro.

Réglages optionnels

Ces réglages sont les suivants :

• Format d'affichage 12/24 heures.
• Cycle de chauffage (sélectionnez le cycle correspondant à votre équipement de chauffage).
• Mise en marche anticipée ON/OFF.
• Rétroéclairage (de l'écran) ON/OFF.
• Pour commencer, appuyez et tenez enfoncé la touche SET CLOCK (réglage de l'horloge) pendant 3 secondes.
• Le symbole SET OPTION (réglage de l'option) apparaitra et 12Hr ou 24Hr clignotera.
• Sélectionnez 12Hr ou 24Hr en appuyant sur UP ou DOWN.
• Appuyez sur SET CLOCK pour passer au réglage du cycle. Choisissez une des valeurs entre Cr0 et Cr4 en appuyant sur UP ou DOWN (voir Tableau 1). La valeur par défaut est Cr3.

Tableau 1

Cr	Système Cycle s	par heures
Cr0	.	Désactifé
Cr1	Chaudières à circulation depuis ou a condensation	2
Cr2	Apparériel commercial	3
Cr3	Système d'air ou nez ou au masout (par défaut)	5
Cr4	Chauffage électrique	7

• Appuyez sur SET CLOCK pour passer au réglage de la mise en marche anticipée (Pre-comfort Recovery) ON/OFF et du rétroéclairage ON/OFF (Backlighting).
• Choisissez l'une des valeurs entre OP0 et OP3 en appuyant sur UP ou DOWN. Voir Tableau 2.
• La valeur par défaut est OP3.
• Le rétroéclairage ne s'allume que dans le noir.

Si le rétroéclairage est activé (ON), appuyez sur n'importe quelle

touche et il s'allumera (ON) pendant 6 secondes et sera visible dans le noir.

Tableau 2

OP	Options
OPO	Mise en marche anticipée (Pre-comfort Recovery) et Rétroéclairage OFF
OP1	Mise en marche anticipée ON, Rétroéclairage OFF
OP2	Mise en marche anticipée OFF, Rétroéclairage ON
OP3	Mise en marche anticipée et Rétroéclairage ON

Changer les PILES

Les piles sont faibles et doivent être remplacées immédiatement lorsque : 1) Le symbole de piles faibles clignote sur l'écran 2) Lorsque la température de la pièce et l'humidité clignotent sur l'écran 3) Lorsqu'un signal sonore se fait entendre du thermostat. Cependant, il est recommandé de remplacer les piles à chaque année même si l'indicateur de piles faibles ne clignote pas.

Pour remplacer les piles:

• Dépréciation de l'attribution du thermostat nouvelles piles.
• Ouvrir le thermostat en tirant doucement sur la partie avant du thermostat pour le détacher de la plaque arrêté.
• Enlevez les piles usagées et installez les nouvelles rapidement.
• Fermez le thermostat à sa position d'origine.

Si vous installez les nouvelles piles moins de 20 secondes après avoir enlevé les piles usagées, les réglages de l'heure et la programmation seront conservés. Sinon, l'écran affichera 9:00AM (9h du matin) et vous devrez reprogrammer le thermostat de nouveau.

Réinitialisation

Si l'écran est difficile à lire ou semble anormal ou si vous pouvez effacer tous les programmes, appuyez sur la touche 'R' avec un objet pointu. Vous devrez ensuite régler de nouveau l'heure et les programmes.

Nombre de programmes: programmation de 5 + 1 + 1 jours, avec 4 programmes par jour

Plage d'affichage de température: 0°C - 55°C (34^ - 99.5^)

Plage d'affichage de l'humidité: 20% à 95%

Plage de réglage de la température: 5°C - 35°C (41°F - 95°F)

Plage de réglage de l'humidité: 20% à 70%

Plage de température de 20°C (4°F - 122°F)

Piles: 2 piles AA

GUIDE de dépannage

PROBLÉME SOLUTION

L'écran ne s'allume pas.	1) Vérifiez si les piles sont installées correctement. 2) Vérifiez si piles sont neuves et du bon modele. 3) Appuyez sur la touche RESET.
Le symbole de piles faibles (¯) clignote et un signal sonore se fait entendre.	1) Les piles sont faibles. Remplacez les par des neuves.
La climatisation ne s'allume pas (le symbole COOL ne clignote pas).	1) Le commutateur est à la position HEAT ou OFF. 2) La tempétaire de la piece est inférieure à la tempéature programmée. Vérifiez temporature programmée à cette heures-là. 3) La climatisation aidéraientes de 5 minutes et le salarié automatique a été activé pour protégger le compresseur.
La climatisation ne s'allume pas (le symbole COOL clignote).	1) Vérifiez si le commutateur principal du système de climatisation est allumé. Il pourrait avoir été arrêté.

GUIDE de dépannage

PROBLEM SOLUTION

Le chauffage ne s'allume pas (le symbole HEAT ne clignote pas).	1) Le commutateur du système est à la position COOL ou OFF. La température de la pièce est supérieure à la température programmée. Vérifiez température programmée à cette heures-là. La
Le chauffage ne s'allume pas (le symbole HEAT clignote).	1) Vérifiez si le commutateur de la fournisse est / ou le brûleur 2) Attendeze que la faveur des services en service est établi sur marché. Dans la plupart des systèmes de chauffage à partir de la société l'éclairer la mise en marche et la mise en circulation de l'air chaud par le ventilateur. 3) L'éclairer l'intérieur du thermostat n'est pas à la bonne position. Vérifiez le guide d'installation.
La température de la pièce est différente de la température programmée.	1) Il arrive souvent que la température de la pièce soit par moment différente de la température fixée dans le réglage. Le thermostat sera activé si cette différence persististe. 2) Vous avez peut-être utilisé la fonction Override 3) Le système est à la position HOLD. Appuyez sur HOLD une fois pour revenir au réglage normal.

Garantie

Ce thermostat a une garantie de trois (3) ans contre les défauts sur le matériel et la qualité. Le produit n'est pas garanti contre l'usure et lesbris occasionnés par un mauvais emploi ou abus.

Si le produit est défectueux,

• retournez-le chez vous détaillant avec la facture d'achat datée.

Attention:

IL EST FORTEMENT RECOMMANDÉ D'OBTENIR LES SERVICES D'UN ÉLECTRIÇIEN CERTIFIÉ AFIN DE S'ASSURER QUE L'INSTALLATION DE VOTRE THERMOSTAT EST SECURITAIRE. Le fabricant n'assume aucune responsabilité provenant de connexion inappropriée ou sur n'importe quel dommage en résultat. Une mauvaise installation annule automatiquement la garantie.

Note: Les frais de port et de manutention pour les produits retournés ne sont pas inclus sous cette garantie.

Si vous avez des questions concernant cette garantie, veuillez contacter notre centre de service à la clientèle au 1-888-468-6876, du lundi au vendredi, de 8h à 17h (heure des Rocheuses).
