Caractéristiques techniques	Thermostat numérique programmable, compatibilité avec systèmes de chauffage à eau et électriques
Plage de température	5°C à 30°C
Précision	± 0,5°C
Alimentation	Alimentation secteur 230V
Utilisation	Idéal pour réguler la température dans les maisons, bureaux et autres espaces
Mode de programmation	Programmation hebdomadaire avec plusieurs plages horaires
Affichage	Écran LCD rétroéclairé pour une lecture facile
Maintenance	Nettoyage régulier de l'appareil, vérification des connexions électriques
Réparation	Consulter un professionnel en cas de dysfonctionnement, pièces de rechange disponibles
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité en vigueur
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - THM701 UPM

Comment réinitialiser le thermostat UPM THM701 ?

Pour réinitialiser le thermostat, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon thermostat UPM THM701 ne s'allume-t-il pas ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que les piles sont chargées ou que l'appareil est bien branché. Si le problème persiste, essayez de réinitialiser le thermostat.

Comment régler la température sur le thermostat UPM THM701 ?

Pour régler la température, utilisez les boutons '+' et '-' sur le thermostat pour augmenter ou diminuer la température souhaitée.

Le thermostat UPM THM701 affiche une erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, vous pouvez essayer de réinitialiser l'appareil ou de vérifier les connexions électriques.

Comment changer les piles du thermostat UPM THM701 ?

Ouvrez le compartiment des piles situé à l'arrière du thermostat. Retirez les anciennes piles et remplacez-les par des piles neuves de type AA, en respectant la polarité.

Le thermostat UPM THM701 ne communique pas avec mon système de chauffage, que faire ?

Vérifiez les connexions entre le thermostat et le système de chauffage. Assurez-vous qu'il est correctement configuré pour communiquer avec votre type de chauffage. Si nécessaire, consultez le manuel d'utilisation.

Comment activer le mode éco sur le thermostat UPM THM701 ?

Pour activer le mode éco, accédez au menu des réglages en appuyant sur le bouton 'Menu' et sélectionnez l'option 'Mode éco'. Suivez les instructions à l'écran pour confirmer votre sélection.

Le thermostat UPM THM701 fonctionne-t-il avec des systèmes de chauffage à gaz ?

Oui, le thermostat UPM THM701 est compatible avec la plupart des systèmes de chauffage à gaz. Assurez-vous de suivre les instructions d'installation spécifiques à votre système.

MODE D'EMPLOI THM701 UPM

• Programmation par écran tactile
• Très grand afficheur rétroéclairé à CL-affiche la température du logis (°C ou °F), le jour, l'heure et les minutes (selon le cycle de 12 ou de 24 heures)
• Température pouvant être réglée au demi-degré près
• Se raccorde à l'humidificateur afin de régulariser automatiquement le taux d'humidité
• Se raccorde aux systèmes de chauffage/climatisation pour régulariser automatiquement la température Passage automatique des programmes de CHAUFFAGE ace de CLIMATISATION
• Copie de la programmation d'une journée le jour suivant
• Ventilation automatique
• Choix du nombre de cycles
• Lecture de fréquence d'usage/indicateur de remplacement de filtre Pour circuits de 24 V et ceux à tension mesurée en millivolts Fixations et 2 piles « AA » comprises

Guide d'utilisation et de programmation 1

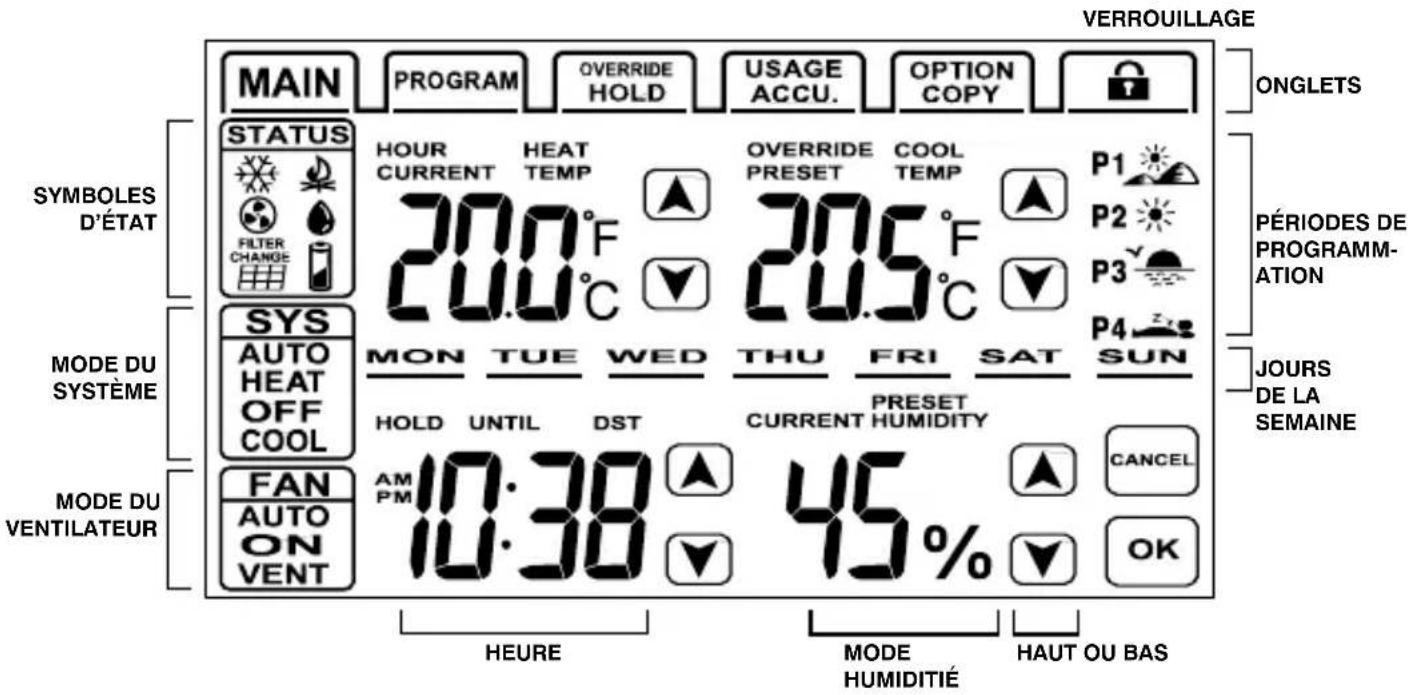

Schémas de l'affichage complet 2

Légende des symboles 3

Affichage en ^ C ou F. 4

Réglage de l'heure. 5

Programmation du chauffage et de la climatisation 6

Commande de l'humidificateur 9

Fonction de copie de programme 10

Commande du ventilateur / ventilation automatique / mode du système 11

Réglage prioritaire (OVERRIDE) temporaire 12

Fonction de suspension (HOLD) 13

Circuit de déclenchement anticipé 14

Lecture de fréquence d'usage 14

Remplacement du filtre 15

Remplacement des piles 15

Protection par mémoire 16

Rétroéclairage 16

Fonction de verrouillage 16

Section Réglages en option 17

Guide d'installation 23

Fiche technique 36

Guide de dépannage 36

Légende des symboles:

Voici la signification de ces symboles lorsqu'ils s'affichent :

AIR FRAIS - le climatiseur est utilisé.

CHAUFFAGE - la foumaise ou le système de chauffage est utilisé.

VENTILATEUR - le ventilateur fonctionne (le symbole VENTILATEUR clignote).

HUMIDITE - l'humidificateur est utilisé.

REEMPLACEMENT DE FILTR - le filtre de la fournaise doit être remplacé.

PILES - les piles sont faibles et doivent être remplacées.

VERROUILAGE - les réglages du thermostat sont verrouillés et ne peuvent être modifiés.

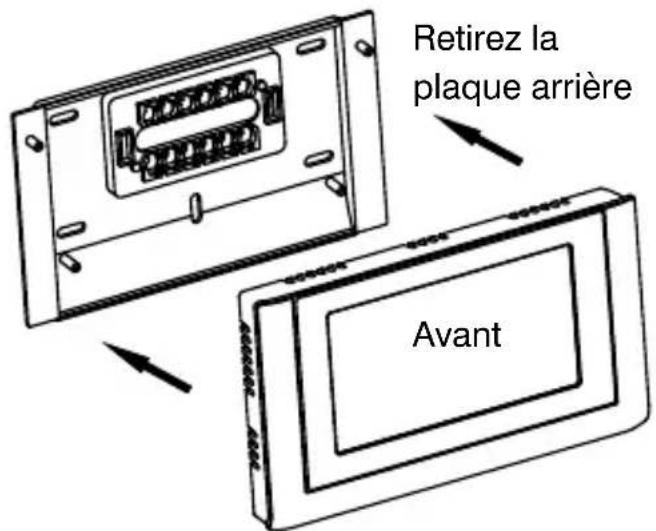

Important - démarage

UTILISATION DE L'AFFICHAGE EN °C PAR DÉFAUT : Comme le mode d'affichage en °C (Celsius) est le mode par défaut, vous n'avez rien à faire pour utiliser le thermostat à ce mode.

(Réglage en °C ou °F) - Il est TRÉS IMPORTANT de choisir le mode Fahrenheit (°F) (si vous le désirez) avant de commencer à utiliser le thermostat. Si vous reglerez l'horloge et les paramètres des programmes au mode Celsius (°C) par défaut, PUIS décidez de passer au mode Fahrenheit (°F), les réglages de l'heure, des programmes et de tous les systèmes seront effacés.

Sélection de l'affichage en °c ou °f (celsius ou fahrenheit)

1. Appuyez sur le bouton OPTION pendant 3 secondes tout juste après avoir posé les piles. 2. Choisissez l'option oP9 avec les flèches (de gauche) pour alterner entre le mode °F ou °C. Pour le mode Fahrenheit, CHOISSEZ le chiffre 1 avec les flèches (de droite). (1 = ^) (0 = ^ par défaut). 4. Appuyez sur OK pour quitter ce menu. * Voir les détails à la section Réglages en option.

Régler jour de la semaine

RÉGLER HEURE

Nota : comme le mode 12 heures est le mode d'affichage par défaut, vous n'avez rien à faire pour utiliser le thermostat à ce mode.

Nota : l'horloge fonctionne selon les jours de la Semaine, mais n'affiche pas la date et l'année.

Sélection du cycle de 12 ou de 24 heures

1 Appuyez sur l'onglet OPTION pendant 3 secondes. 2 Choisissez l'option OP1 avec les flèches (de gauche). 3 Choisissez le chiffre approprié avec les flèches (de droite): 0 = cycle de 12 heures (par défaut) 1 = cycle de 24 heures 4 Appuyez OK pour quitter ce menu. *Voir les détails à la section Réglages en option et pour désir l'heure avancée.

Réglage de l'heure et du jour de la semaine

1 Appuyez sur la zone de l'horloge pendant 3 secondes (les chiffres de l'heure se mettent à clignoter.) 2 Appuyez sur la flèche HAUT ou BAS pour régler l'heure actuelle (heures et minutes) 3 Appuyez sur OK et choisissez le JOUR DE LA SEMAINE en appuyant sur le bon jour (le jour choisi s'affiche et la barre de soulignement correspondante clignote). 4 Appuyez sur OK pour quitter ce menu.

Programmation du chauffage et de la climatisation

Ce thermostat offre la PROGRAMMATION REPARTIE SUR 7 JOURS, soit lundi + mardi + mercredi + jeudi + vendredi + samedi + dimanche, avec une possibilité de 4 réglages par jour. Par souci de commodité, il est déjà programmé, mais vous pouvez aussi le programmer à votre guise.

P1: MATIN C'est normalement la période du matin, à un moment où vous préférez vous réveiller à une température plus chaude P2: JOUR C'est une période d'économie d'énergie, pendant que vous n'étes pas à la maison. Vous pouvez abaiser la température pour réduire au minimum la consommation d'énergie. P3: SOIREE C'est la période où vous revenez à la maison et préférez avoir une température comfortable. En général, la température programmée est plus chaude en hiver, et plus fraîche en été. P4: Nuit C'est normalement la période ou vous dormez. Vous pouvez régler la température en fonction de l'économie d'énergie ou de votre comfort.

TABLEAU DES HEURES ET RÉGLAGES DE TEMPERATURE PRÉPROGRAMMÉS

PÉRIODE	P	HEURE	POINT DE CONSIGNE- CHAUFFAGE	POINT DE CONSIGNE - CLIMATISATION
MATIN	P1	6 h 00	69.0 F (20.5 C)	77.0 F (25.0 C)
JOUR	P2	8 h 00	63.5 F (17.5 C)	84.0 F (29.0 C)
SOIRÉE	P3	17 h 00	70.0 F (21.0 C)	77.0 F (25.0 C)
NUIT	P4	22 h 00	62.5 F (17.0 C)	79.0 F (26.0 C)

Note : Les périodes peuvent être programmées aux mêmes températures ou à des températures différentes.

Par exemple, vous pouvez programmer les périodes 1, 2 et 3 à 22°C si vous êtes à la maison toute la journée et désirez que la température demeure chaude. Cependant, pour la nuit, le thermostat peut être réglé à 17°C.

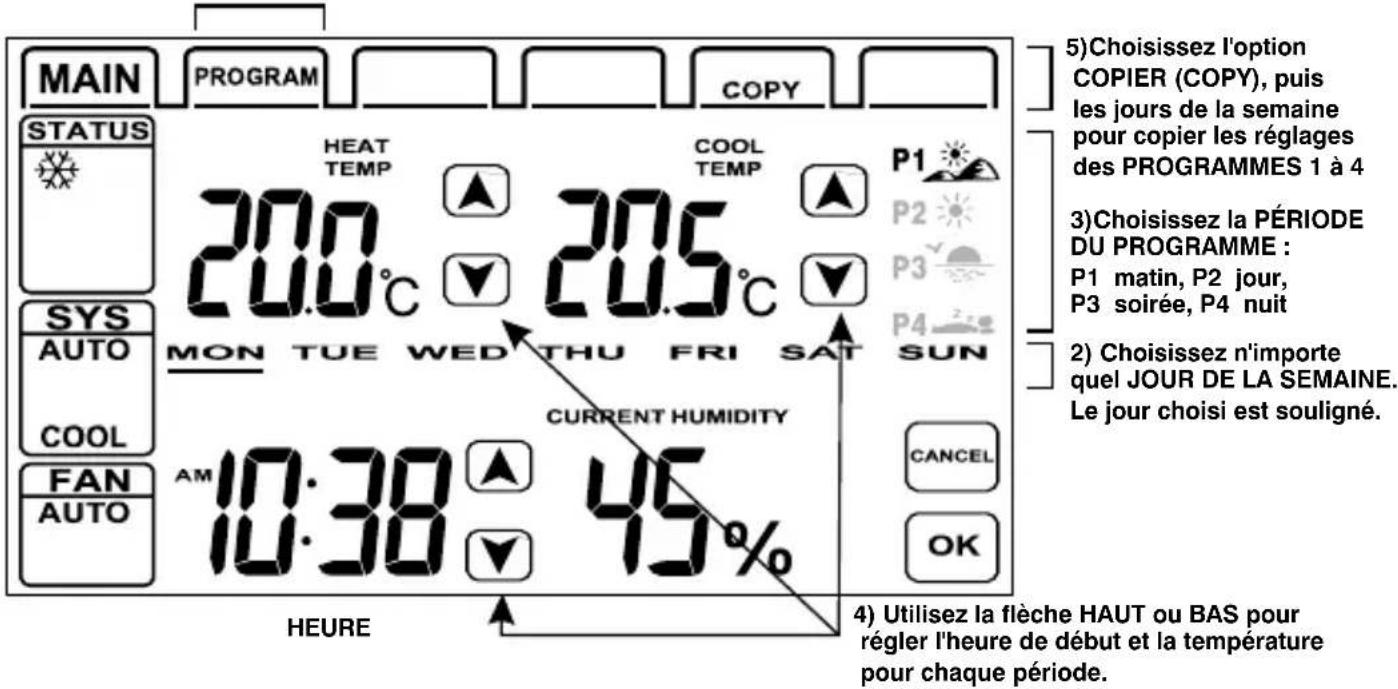

Affichage des programmes

1) Appuyez sur l'onglet PROGRAMME (PROGRAM) pour accéder au mode Programme.

Programmation du chauffage et de la climatisation

1 Appuyez sur l'onglet PROGRAMME (PROGRAM) pour afficher les réglages du programme. -TEMP CHAUFFAGE (HEAT TEMP) affiche les températures de chauffage / utilisez les flèches HAUT et BAS pour régler les températures -TEMP CLIMATISATION (COOL TEMP) - affiche les températures de climatisation / utilisez les flèches HAUT et BAS pour régler les températures -PROGRAMME (PROGRAM) appuyez sur cette zone pour alterner entre les périodes P1, P2, P3 et P4 -HORLOGE affiche l'heure de début du programme 2 Choisissez un JOUR DE LA SEMAINE pour voir les réglages correspondants (LUN, MAR, MER, JEU, VEN, SAM, DIM / MON, TUE, WED, THU, FRI, SAT, SUN). 3 Choisissez (P1 = MATIN) pour programmer les réglages de cette période. 4 Utilisez les flèches HAUT et BAS pour ajuster les réglages CHALEUR / AIR FRAIS / HORLOGE (HEAT / COOL / CLOCK) (température et heures de début). REPETEZ les étapes ci-dessus pour regler les températures et les heures de début des périodes P2 (JOUR), P3 (SOIREE) et P4 (NUIT). Pour accepter les programmes, appuyez sur OK, et pour les annuler, appuyez sur ANNULER (CANCEL). Pour continuer à programmer chacun des autres jours de la période, appuyez de nouveau sur l'onglet PROGRAMME (PROGRAM) ou désissez l'option COPIER (COPY) et les jours de la période pour copier les 4 périodes de programme dans les jourées choisis.

Note : une fois que vous avez programmé une journée, vous pouvez copier les 4 programmes de cette journée dans n'importe quelle autre journée avec la fonction COPIER (voir la section Fonction copie de programme).

Note : il doit y avoir un écart d'au moins 3 degrés entre les températures de chauffage et de climatisation. Note : choisissez l'option AUTO dans les réglages du système pour vous assurer que les programmes de chauffage et de climatisation fonctionnent automatiquement.

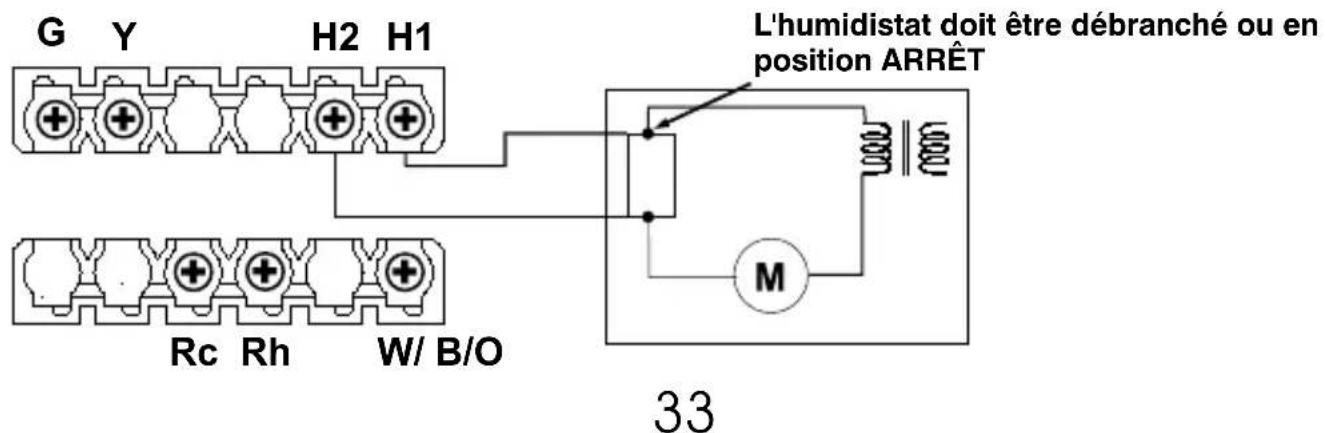

Commande de l'humidificateur

Assurez-vous que les fils de l'humidificateur sont bien raccordés au thermostat (voir le guide d'installation ou adressez-vous à un électricien). Assurez-vous de désirer le mode CHALEUR. 3 Appuyez sur la zone HUMIDITE (HUMIDITY) à l'écran, puis réglez le taux d'humidité avec les flèches HAUT et BAS. Pour désactiver l'humidificateur, défilez jusqu'au plus bas réglage d'humidité, jusqu'à ce que OFF s'affiche.

• L'humidificateur se mettra automatiquement en marche si l'humidité relative est inférieure au taux d'humidité programmé.
• Le taux d'humidité est réglé par tranches de 5 %. Le niveau d'humidité peut être réglé de 20% à 70%.

Nota : la commande de l'humidificateur fonctionne uniquement lorsque le thermostat est au mode CHALEUR.

Nota : le taux d'humidité correspond à un réglage manuel qui demeure constant (il n'est pas calculable).

Fonction de copie de programme (LUN, MAR, MER, JEU, VEN, DAM, DIM

Grâce à la fonction COPIER, le thermostat peut copier les réglages d'un programme d'une journée à une autre.

1 Appuyez sur l'onglet PROGRAMME (PROGRAM), puis choisissez la journée dont vous pouvez copier le programme (cette journée disparaît). 2 Choisissez l'option COPIER (COPY), puis le ou les jours dans lesquels vous désirez copier le programme (ces jours sont soulignés).

*Vous pouvez sélectionner plusieurs jours. Ainsi, vous pouvez copier le programme du jour 1 et le verser dans les 6 autres jours en une seule opération. Les réglages des 4 périodes (P1, P2, P3 et P4) seront copiés.

Pour accepter les réglages copiés, appuyez sur OK, et pour les annuler, appuyez sur ANNULER (CANCEL).

Commande du ventilateur / ventilation automatique

• Choisissez l'option VENTILATEUR/AUTO (FAN/AUTO) (pour la commande automatique du ventilateur). En mode chauffage, le ventilateur est contrôlé par le système de chauffage. En mode climatisation, le ventilateur est contrôlé par le système de climatisation.
• Choisissez l'option VENTILATEUR/MARCHE (FAN/ON) (pour que le ventilateur fonctionne sans arrêt.)
• Choisissez l'option VENTILATEUR/VENTILATION (FAN/VENT) (pour la ventilation automatique). Le ventilateur fonctionnera pendant 5 minutes à l'heure. On obtient ainsi une meilleure circulation d'air, sans utiliser le chauffage ou la climatisation.

Note : quand le ventilateur fonctionne, le symbole du ventilateur © clignote à l'écran.

Mode du système : AUTO/chaleur/arrét/air FRAIS

• AUTO - le système de chauffage ou de climatisation se met en marche, selon les règles de température préprogrammées.
• CHALEUR - le système est en mode chaleur, et la fournaise ou le système de chauffage est en marche.
• ARRET - si vous mettez le thermostat en position ARRET (OFF), les systèmes de chauffage et de climatisation arrêtent de fonctionner, et tous les programmes et régles sont désactivés.
• AIR FRAIS - le système est en mode air frais, et le climatiseur ou le système de climatisation est en marche.

Quand le système de chauffage ou de climatisation est en marche, les symboles suivants clignotent :

Quand le système de chauffage fonctionne. quand le système de climatisation fonctionne.

Réglage prioritaire (override) temporaire

Cette fonction permet de maintenir une température constante jusqu'au début de la prochaine période programmée. Si le système est en mode AUTO, seuls les réglages du mode courant (chaleur ou air frais) seront modifiés.

1 A l'écran PRINCIPAL (MAIN), utilisez les flèches HAUT et BAS à côté de la température programmée pour annuler temporairement la température programmée. (L'onglet OVERRIDEDE s'affiche pour indiquer que le réglage prioritaire de la température est activé.) *La nouvelle température ne changera pas jusqu'à ce que le prochain programme commence. 2 Pour annuler cette fonction, appuyer sur ANNULER (CANCEL)

Réglage prioritaire à durée déterminée (override until) (heure)

Si vous désirez programmermer une heures de FIN du RÉGLAGE PRIORITAIRE (differente de l'heure de début de la période du prochain programme), vous pouze utiliser la fonction de RÉGLAGE PRIORITAIRE À DUREE DÉTERMINÉE (OVERRIDE UNTIL)

A l'écran PRINCIPAL (MAIN), utilisez les flèches HAUT et BAS à côté de la température programme pour changer la température. (L'onglet OVERRIDEDE s'affiche). 2 Appuyez sur I'onglet OVERRIDE (le mot UNTIL (JUSQU'A) s'affichera au-dessus de l'horloge. 3 Reglez l'heure de FIN (OFF) de la période prioritaire avec les flèches de l'horloge.

La nouvelle température ne changera pas jusqu'à l'heure de FIN programmée.

Pour annuler cette fonction, appuyer sur ANNULER (CANCEL)

• Nota : quand ces fonctions sont activées, le mot OVERRIDE DE OU TIL s'affiche à l'écran. Il n'est donc pas nécessaire d'appuyer sur OK pour activer ces fonctions.

Fonction de suspension (hold)

Cette fonction permet de maintenir une température constante de manière indéfinie. 1 Appuyez sur l'onglet SUSPENSION (HOLD). (Le symbole HOLD s'affiche pour indiquer que cette fonction est activée.) • Utilisez les flèches HAUT et BAS à côté de la température programmée pour changer la température. (La nouvelle température ne changera pas jusqu'à que vous appuyez sur ANNULER (CANCEL).

Suspension à durée déterminée (hold until) (jour)

Si vous désirez programmer un jour précis pour la déactivation de la fonction SUSPENSION (plutôt que la laisser activée indéfiniment), vous pouvez utiliser la fonction SUSPENSION À DUREE DÉTERMINÉE jour (HOLD UNTIL - day). 2 Appuyez sur l'onglet SUSPENSION (HOLD). (Le symbole HOLD s'affiche pour indiquer que cette fonction est activée.) Appuyez encore une fois sur l'onglet SUSPENSION (HOLD UNTIL s'affiche sous les jours de la semaine), puis choisissez un JOUR DE LA SEMAINE.

• Le jour choisi est souligné.
• La nouvelle température ne changera pas jusqu'à minuit du jour choisi.

Pour annuler cette fonction, appuyer sur ANNULER (CANCEL).

• Note : quand ces fonctions sont activées, les mots HOLD ou HOLD UNTIL s'affichent à l'écran. Il n'est donc pas nécessaire d'appuyer sur OK pour activer ces fonctions.

Déclenchement anticipé du programme

• Ce thermostat est doté d'un circuit de déclenchement anticipé qui actionne préalablement le système de chauffage ou de climatisation avant le temps de mise en marche du programme de façon que la pièce soit déjà à la température voulue lorsque le programme s'amorce.
• Il est normal que le système soit activé plus tôt que l'heure de déclenchement du programme (jusqu'à 1 heure). Le déclenchement anticipé du programme peut être désactivé au besoin (voir la section Régler en OPTION).

Lecture de fréquence d'usage (ONGLET usage/accu)

Le thermostat garde en mémoire le nombre total d'heures de fonctionnement du système de chauffage ou de climatisation. - Appuyez une fois sur l'onglet USAGE pour voir le nombre d'heures d'usage PAR JOUR (USAGE PER DAY). (L'onglet USAGE affiche alors le mot ACCU.) - Appuyez sur n'importe quel jour pour voir le nombre d'heures d'utilisation pour cette journée. - Appuyez sur l'onglet ACCU pour voir le nombre d'heures d'USAGE CETTE SEMAINE (USAGE THIS WEEK). (L'accumulation des heures commence le lundi). - Appuyez une autre fois sur l'onglet ACCU pour voir l'USAGE SUR 7 JOURS (7 DAY USAGE). (Heures accumulées aujourd'hui, plus les 6 derniers jours). Appuyez sur ANNULER (CANCEL) pour quitter le mode USAGE. - Le compteur USAGE AUJOURD'HUI (USAGE TODAY) se remet automatiquement à zéro chaque soir, à minuit. - Le compteur USAGE CETTE SEMAINE (USAGE THIS WEEK) se remet automatiquement à zéro à la fin de la période (à minuit, le dimanche).

Remplacement du filtre

L'indicateur de REMPLACEMENT DE FILTRE (FILTER CHANGE) s'affiche à l'écran quand le système (CHALEUR, AIR FRAIS ou VENTILATION) a accumulé un certain nombre d'heures de fonctionnement. Il rappelle qu'il est temps de replacer le filtré de la fournaise. Le nombre d'heures par défaut est de 1000 heures, mais vous pouvez changer ce nombre d'heures à l'onglet OPTIONS (voir la section Réglages en option).

Remplacement des piles

Le symbole s'affiche à l'écran pour indiquer que les piles sont faibles et doivent être remplacées. Cependant, on recommande de remplacer les piles chaque année, même si le symbole des piles faibles ne s'affiche pas.

Pour remplacer les piles :

• Mettez le thermostat à la position ARRÉT en appuyant sur ARRÉT (OFF). Retirez délicatement le thermostat de la plaque de montage (plaque arrière).
• Retirez les vieilles piles et posez rapidement les nouvelles piles.
• Remettez le thermostat à sa position d'origine.

NOTA : Si vous posez les nouvelles piles dans les 20 secondes suivant le retrait des vieilles piles, l'heure ne sera pas effacée. Autrement, l'heure affichée pourrait ne pas être la bonne, et il faudra la régler de nouveau.

Protection par mémoire des programmes et des réglages de température

Le thermostat est doté d'une mémoire permanente intégrée qui conserve tous les programmes et les réglages de température lorsque les piles sont mortes ou sont retirées du thermostat pendant trop longtemps. Lorsque vous replacez les piles, le thermostat se souvient de tous les programmes et les réglages enregistrés. Cependant, il faudra reprogrammer l'heure.

Rétroéclairage

Le rétroéclairage vous aide à voir facilement l'afficheur le soir. Cependant, les réglages fréquents en mode rétroéclairage réduiront la durée des piles. Pour désactiver le rétroéclairage, consultez la section Réglages en option.

Fonction de verrouillage

Appuyez sur VERROUILAGE (LOCK) pendant 3 secondes pour prévenir la modification accidentelle des programmes ou avant de nettoyer le thermostat. Le symbole VERROUILAGE s'affichera pour indiquer que le thermostat est en mode VERROUILAGE. Pour déverrouiller le clavier, appuyez sur VERROUILAGE (LOCK) pendant 3 secondes, jusqu'à ce que l'affichage revienne à la normale.

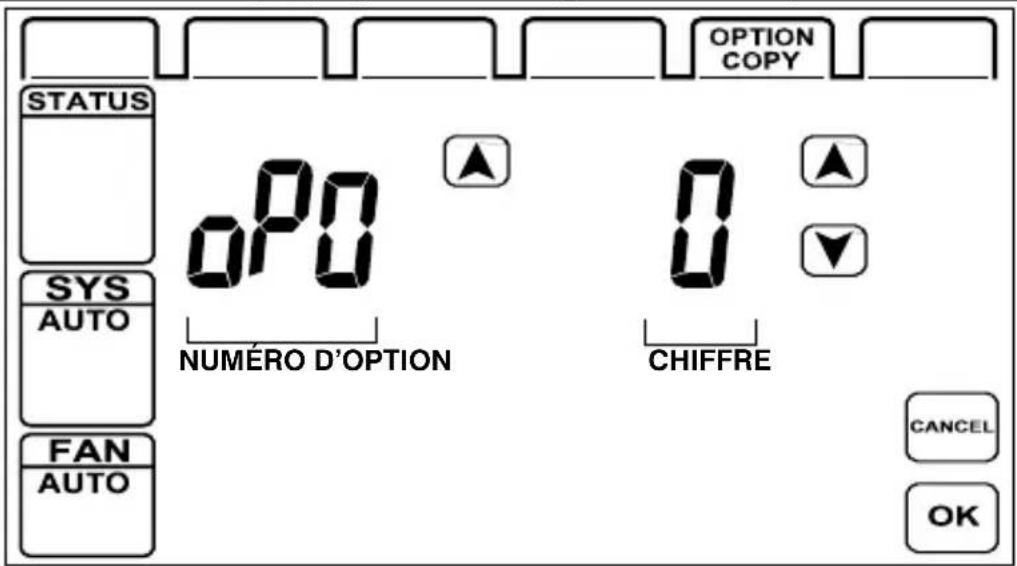

Réglages en OPTION (appuyez sur l'onglet OPTION pendant 3 secondes.)

Le thermostat propose un certain nombre d'options que vous pouvez changer à votre guise. (NOTA : *Vous devez changer ces réglages avant de programmer le thermostat, car le changement de certaines options effacera tous les programmes.) Le thermostat propose dix NUMEROS D'OPTION (oP0 à oP9). Utilisez les flèches HAUT et BAS pour sélectionner l'OPTION et le CHIFFRE. Les réglages en OPTION s'affichent dans la partie inférieure de l'écran. Les différentes options sont expliquées aux pages suivantes.

Réglages en OPTION (appuyez sur l'onglet OPTION pendant 3 secondes.)

1) (oP0) - Heure avancée (Daylight Savings Time) 2) (oP1) - Horloge cycle de 12 ou 24 heures (Clock Format 12- or 24-hour) 3) (oP2) - Rétroéclairage de l'afficheur à CL (LCD Backlight) 4) (oP3) - Pression des touches / avertissement en cas de gel (Key Click/Freeze Warning) 5) (oP4) - Déclenchement anticipé du programme (Pre-comfort Recovery) 6) (oP5) - Fréquence des cycles de chauffage (Heat-Cycle Rate) 7) (oP6) - Sélection de mode du ventilateur HE/HG (HE/HG Fan Mode Selection (chauffage)) 8) (oP7) - Rappel de remplacement de filtre (Filter Change Reminder) 9) (oP8) - Type de système (System Type) 10) (oP9) - Affichage en °C ou °F (°C or °F Display)

1) (OP0) - Heure avancée

Mettez cette fonction à « ON » pour avancer l'horloge d'une heure.

Chiffre 0 = heure avancée désactivée (OFF) (par défaut)

Chiffre 1 = heure avancée activée (ON)

2) (OP1) - horloge cycle de 12 ou 24 heures

Choisissez le chiffre « 1 » pour le cycle de 24 heures (le cycle de 12 heures est le cycle par défaut; il n'y a donc aucune sélection à faire pour désirer le cycle de 12 heures)

Chiffre 0 = cycle de 12 heures (par défaut)

Chiffre 1 = cycle de 24 heures

3) OP2: Rétroéclairage de l'afficheur à CL

Choisissez la durée d’éclairage de l’afficheur chaque fois que vous appuyez sur une touche

Chiffre 0 = DÉSACTIVÉ (OFF) (le rétroéclairage est toujours désactivé)

Chiffre 1 = 2 secondes (retroéclairage activé pendant 2 secondes à la pression d'une touche (par défaut))

Chiffre 2 = 8 secondes (retroéclairage activé pendant 8 secondes à la pression d'une touche)

4) OP3 : pression des touches / avertissement en cas de gel

Permet de faire entendre ou non un son quand vous pressez une touche sur l'afficheur.

Permet de faire entendre un avertissement si la température atteint le niveau de congélation dans votre maison.

Chiffre 0 = DESACTIVE (OFF) (aucun averissement sonore)

Chiffre 1 = PRESSION DES TOUCHES (CLICK ON) (son à la pression des touches, avertissement en cas de gel désactivé (par défaut)

Chiffre 2 = AVERTISSEMENT ACTIVÉ (WARNING ON) (avertissement en cas de gel activé, son à la pression des touches désactivé)

Chiffre 3 = PRESSION DES TOUCHES ET AVERTISSEMENT ACTIVÉS (CLICK AND WARNING ON)

(son à la pression des touches et avertissement en cas de gel actifs)

5) OP4: déclenchement anticipé du programme

Le thermostat actionnera la fournaise avec ventilation avant le temps de mise en marche du programme, de façon que la pièce soit déjà à une température confortable dès que le programme s'amorce. Le cycle de déclenchement anticipé fonctionnera pendant une demi-heure à une heure, selon le nombre de degrés de changement de température requis.

Chiffre 0 = DÉSACTIVÉ (OFF) (le déclenchement anticipé est désactivé)

Chiffre 1 = ON (le déclenchement anticipé est activé) (par défaut)

6) OP5: fréquence des cycles de chauffage

Permet de choisir la fréquence des cycles de chauffage (le nombre total de cycles MARCHE/ARRET que la fournaise complète en une heure)

Chiffre 0 = ARRET (OFF) (fréquence désactivée plaque fixe)

Chiffre 1 = 3 cycles à l'heure

Chiffre 2 = 4 cycles à l'heure (par défaut)

Chiffre 3 = 6 cycles à l'heure

Chiffre 4 = 8 cycles à l'heure

7) OP5 : sélection de mode du ventilateur he/hg

Selon le système de chauffage de votre maison, vous pourriez devoir changer le réglage HE/HG pour le fonctionnement du ventilateur.

Chiffre 0 = mode HG (HG Mode) - Utilisez ce réglage pour les fournaises au gaz ou au mazout. Avec ce réglage, le fonctionnement du ventilateur est commandé par le système de chauffage, et non par le thermostat. Il s'agit du réglage approprié pour la plupart des systèmes de chauffage (par défaut)

• L'humidificateur n'actionnera pas le ventilateur.

Chiffre 1 = mode HE (HE Mode) - Vous devez utiliser ce réglage pour les fournitures électrique. Si ce réglage est choisi, le thermostat actionnera le ventilateur immédiatement avec le système de chauffage.

• L'humidificateur n'actionnera pas le ventilateur.

Chiffre 2 = mode HG (HG Mode) - avec ce mode, l'humidificateur actionne le ventilateur

Chiffre 3 = mode HE (HE Mode) - avec ce mode, l'humidificateur actionne le ventilateur

8) OP7: rappel de remplacement de contrôle

Permet de définir le nombre d'heures d'utilisation de la fournaise à partir duquel l'indicateur de remplacement de filtre s'affichera à l'écran.

Chiffre 0 = désactivation (l'icône de remplacement de filtre ne s'affichera jamais)

Chiffre 1 = 500 heures

Chiffre 2 = 1000 heures (par défaut)

Chiffre 3 = 2000 heures

Chiffre 4 = 4000 heures

9) OP8: type de système (chaudière conventionnelle ou pompe à chaleur)

Selon le système de chauffage de votre maison, vous pourriez devoir avoir choisi entre une fournaise conventionnelle ou une pompe à chaleur mon étage.

Chiffre 0 = fournaise conventionnelle

Chiffre 1 = pompe à chaleur monoétage (fil O/B actif en mode AIR FRAIS)

Chiffre 2 = pompe à chaleur monoétage (fil O/B actif en mode CHALEUR)

Note : si la pompe à chaleur envoie de l'air frais alors que le chauffage est censé fonctionner, ou si elle envoie de l'air chaud alors que la climatisation est activée, vous pouvez régler ce problème en inversant le réglage du chiffre 1 / 2.

10) OP9: affichage en °c ou °f

Comme l'affichage en degrés Celsius (°C) est le mode d'affichage par défaut, il n'y a aucune mesure à prendre pour utiliser le thermostat à ce mode.

Choisissez le chiffre « 1 » pour l'affichage en Fahrenheit, avant de programmer toute autre fonction du thermostat. Chiffre 0 = Celsius (par défaut)

Guide d'installation

Ce thermostat peut remplacer les thermostats résidentiels ordinaires et est conçu pour être utilisé avec la plupart des systèmes de chauffage et de climatisation centraux à basse tension. Vous trouvez les détails au tableau de compatibilité à la page suivante.

Circuit de protection pour le compresseur de climatiseur

Avertissement

On recommande de confier le câblage du thermostat à un electricien qualifié pour s'assurer d'une installation sécuritaire.

• INCOMPATIBLE AVEC TOUT CIRCUIT À HAUTE TENSION DE 120/240 VOLTS.

Compatibilité

En général, les systèmes à basse tension sont compatibles avec les thermostats programmables de chauffage et climatisation.

Type de système	Compatible avec le thermostat
Gaz veilleuse permanente	Oui
Gaz allumage électrique	Oui
Gaz chaudière à brûleur	Certains modèles
Gaz système à tension mesurée en millivolts	Oui
Mazout chaudière à brûleur	Certains modèles
Mazout fournaise à brûleur	Oui
Fournaise électrique	Oui
Climatisationur électrique	Oui
Plinthe électrique (120/240 V)	Non
Pompe à chaleur/monoétage (certains modèles)	Oui
Pompe à chaleur/multiétages	Non

• INCOMPATIBLE AVEC TOUT CIRCUIT À HAUTE TENSION DE 120/240 VOLTS.

Installation

Vous pourriez avoir besoin des outils suivants pour l'installation :

Tournevis

Ruban-cache

(pour recouvrir les fils temporairement dénudés et marquer les fils débranchés)

Outil à dénuder/coupe-fil

(pour dénuder les fils)

Perceuse avec mèche de 3/16 po

(au besoin, pour percer des trous dans le mur)

Niveau

(pour installer le thermostat au niveau)

Choix de l'emplacement du nouveau thermostat

Le thermostat devrait être installé :

• Dans une pièce très fréquentée (ou à proximité), de préférence sur un mur séparateur intérieur
• Sur une partie du mur dans laquelle il n'y a ni tuyaux ni conduits

Le thermostat NE doit PAS être installé :

• Près d'une fenêtre, sur un mur extérieur ou près d'une porte donnant sur l'extérieur
• À un endroit où il sera exposé aux rayons directs du soleil ou à la chaleur d'une lampe, du soleil, d'un foyer ou d'autres appareils produisant de la chaleur, car cela pourrait fausser les lectures.
• À proximité ou dans la trajectoire directe de radiateurs de chaleur et de climatiseurs
• Dans des endroits où l'air ne circule pas bien, comme derrière une porte ou dans une alcôve

Note : n'utilisez pas le climatiseur si la température extérieure est inférieure à 10^(50^), afin de ne pas endommager le compresseur.

Remplacement de l'ancien thermostat

• Vérifiez les systèmes de chauffage et de climatisation pour vous assurer qu'ils fonctionnent normalement avant l'installation du nouveau thermostat. Si l'un ou l'autre ne fonctionne pas, demandez à un spécialiste en chauffage/climatisation de corriger le problème avant d'installer le thermostat. COUPEZ L'ALIMENTATION ÉLECTRIQUE à la fournaise ou au panneau de fusibles/disjoncteurs.
• Déballez délicatement le nouveau thermostat et la plaque de montage. Conservez le sac de vis, les instructions et le reçu de votre achat. Retirez le couvercle de l'ancien thermostat. S'il ne se dégage pas lorsque vous le tirez solidement à la base, c'est qu'il y a peut-être une vis qui retient le couvercle. Dévissez la vis et enlevez le couvercle.

Câblage

NOTA : LES COULEURS DES FILS NE SONT PAS TOUJOURS NORMALISÉES. IL EST DONC TRÈS IMPORTANT D'ÉTIQUETER TOUS LES FILS SELON LES LETTRES DE L'ANCIEN THERMOSTAT.

• (Les fils sont habituellement désignés par W, Y, G, RH, RC, B, O ou fils d'humidistat.)
• Débranchez les fils de l'ancien thermostat ou de la base. Marquez, sur chaque fil que vous débranchez, la lettre de la borne de l'ancien thermostat.
• Faites attention de ne pas laisser les fils se perdre dans le mur ou entrer en contact les uns avec les autres. S'il y a un fil qui n'est pas branché à l'ancien thermostat, vous n'aurez pas à brancher ce fil au nouveau thermostat.

Important démarrage

Retirez la plaque arrière du thermostat et posez les 3 piles « AA » (comprises). Assurez-vous de respecter la polarité des piles.

Posez les 3 piles AA

POSE des PILES et choix de l'affichage en °c ou °f

• Allez à la page 29 pour savoir comment poser les 3 piles AA (comprises) dans le thermostat en respectant bien les polarités. Le thermostat présente immédiatement la température ambience à l'afficheur.
• Allez à la page 4 pour savoir comment sélectionner le mode d'affichage (°C ou °F).

Utilisation de l'affichage en °C par défaut : comme le mode d'affichage en °C (Celsius) est le mode par défaut, vous n'avez rien à faire pour utiliser le thermostat à ce mode.

°C ou °F : si vous désirez utiliser le thermostat en mode Fahrenheit, il est TRÉS IMPORTANT de choisir ce mode (°F) avant de commencer à utiliser le thermostat. Si vous reglez l'heure et les programmes en mode Celsius (°C), PUIS décide de passer à l'affichage et changer le mode Fahrenheit, les régles de l'heure, des programmes et tous les régles des systèmes seront effacés.

Réinitialisation à CHAUD : si vous ne voyez rien à l'afficheur après avoir posé les piles, appuyez sur le bouton de réinitialisation (RESET) à l'arrière du thermostat.

Réinitialisation à FROID : pour effacer tous les réglages et revenir aux réglages par défaut des programmes à l'usine, maintenez une pression sur l'onglet VERROUILAGE (LOCK) et appuyez en même temps sur le bouton de réinitialisation à l'arrière du thermostat.

Voir la section Réglages en option : le thermostat propose un certain nombre d'options que l'utilisateur peut changer à sa guise. (Nota : * modifiez ces options avant de programmer le thermostat, car la modification de certaines options effacera tous les programmes.)

Câblage ordinaire

H1/H2 commande de l'humidificateur

Rc borne commune pour climatisation et ventilation

Rh borne commune pour chauffage

Sortie pour chauffage

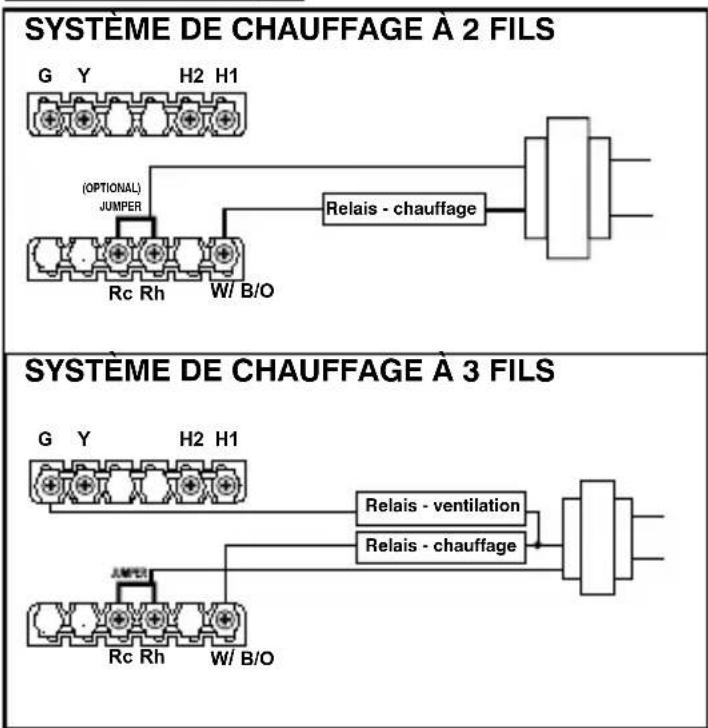

Système de chauffage à 2 fils

Rc/Rh borne commune

(le cavalier entre Rc et Rh est facultatif)

Système de chauffage à 3 fils

Rc/Rh borne commune

(les bornes Rc et Rh doivent être reliées par le cavalier)

Schémas de câblage

SYSTÉME DE CHAUFFAGE/CLIMATISATION À 4 FILS

Câblage ordinaire

H1/H2 commande de l'humidificateur

Rc borne commune pour climatisation et ventilation

Rh borne commune pour chauffage

Sortie pour chauffage

Système de chauffage à 4 fils

Rc/Rh borne commune

(les bornes Rc et Rh doivent être reliées par le cavalier)

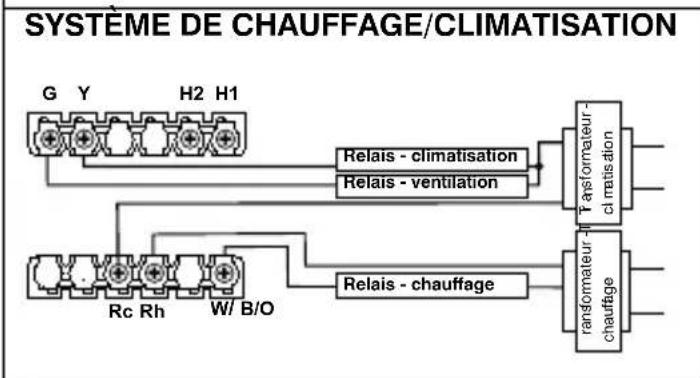

Système de chauffage à 5 fils

2 transformateurs distincts (chauffage / climatisation)

Rc / Rh borne commune (fils séparés, le cavalier ne doit pas être installé)

Câblage de l'humidificateur

Pour raccorder un humidificateur, les deux fils reliés à l'humidistat d'origine doivent être raccordés aux bornes marquées « H1 » et « H2 » du thermostat.

Il faut retirer l'humidistat d'origine ou le mettre en position ARRET (OFF).

Note : les deux bornes de commande de l'humidificateur H1 et H2 sont isolées électriquement des bornes de chauffage/climatisation.

Note : les bornes H1 et H2 ne sont pas polarisées, et il n'y a pas de différence au niveau des fonctions entre H1 et H2.

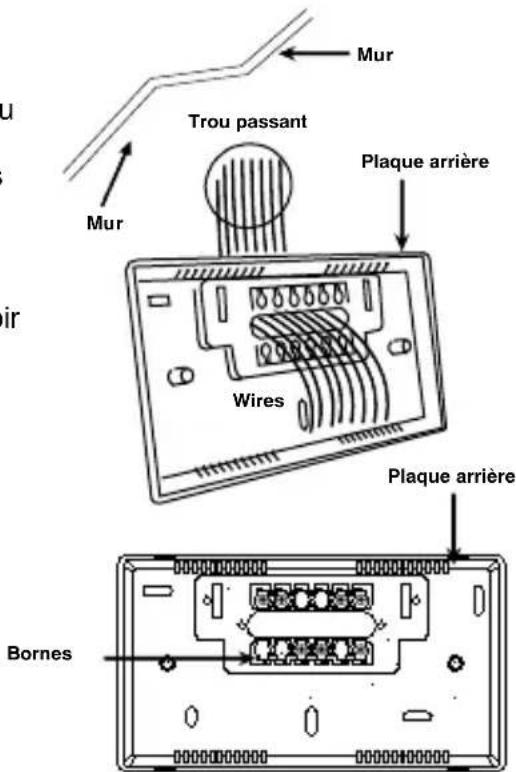

Raccordement des fils aux bornes

Raccordez les fils marqués aux bornes correspondantes du nouveau thermostat, en respectant les lettres. Dévissez les bornes avec un tournevis, enroulez les fils autour des bornes, puis serrez les bornes pour fixer les fils solidement. Assurez-vous que les fils ne touchent pas à d'autres bornes pour ne pas causer de courts-circuits.

• Selon votre système de chauffage/climatisation, vous pourriez avoir à raccorder de 2 à 7 fils au nouveau thermostat.
• Si vous avez deux fils « R », raccordez chaque fil à sa borne correspondante et retirez le CAVALIER entre les bornes RC et RH.
• Si vous n'êtes pas certain de vos raccordements, consultez un électricien qualifié pour vous assurer d'une installation sécuritaire du thermostat.

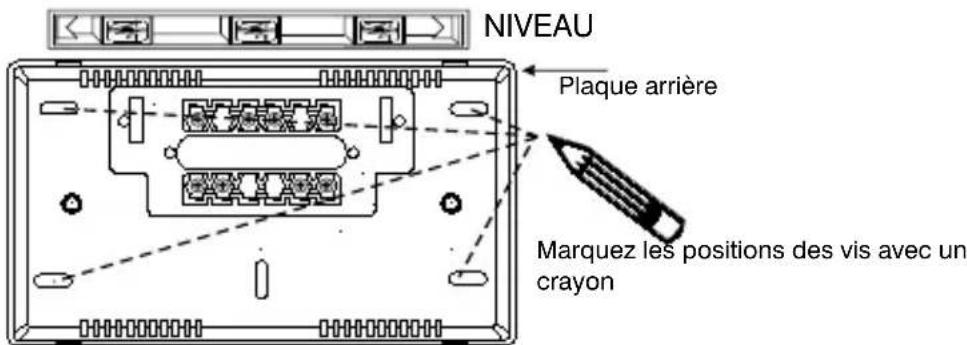

Montage de la plaque d'arrêt du thermostat

• La plaque arrière doit être montée à la verticale, avec les bornes sur la partie supérieure.
• Passez les fils existants par l'arrière dans le gros trou au centre de la plaque et appuyez la plaque à l'horizontale sur le mur.

Choisissez deux trous de montage et marquez les endroits sur le mur avec un crayon. Au besoin, utilisez un niveau pour vous assurer que le thermostat est au niveau.

• Retirez la plaque du mur et percez deux trous de 3/16 po aux endroits marqués sur le mur. Insérez à fond les ancrages dans les trous. Au besoin, utilisez un marteau pour enfoncer délicatement les ancrages. Fixez la plaque arrière au mur avec les vis. Assurez-vous que les bornes métalliques sont en haut de la plaque. Fixez le corps du thermostat à la plaque arrière (déjà montée au mur) en alignant bien les deux pièces et en appuyant solidement jusqu'à ce que les deux pièces s'emboîtent.

Nombre de programmes : 7 jours avec possibilité de 4 réglages par jour

Plage de réglage de la température : 5 à 35 °C (41 à 95 °F)

Plage d'affichage de la température: 0 à 50 °C (32 à 122 °F)

Plage de réglage de l'humidité : 20 à 70 %

Plage d'affichage de l'humidité : 20 à 95 %

Piles : 3 piles alcaline « AA »

Guide de dépannage

PROBLEM SOLUTION

Rien ne s'affiche à l'écran à CL	- Vérifiez si les piles sont bien installées. - Vérifiez si les piles sont fraîches et du bon type. - Appuyez sur le bouton RÉINITIALISATION (RESET) à l'arrêté du thermostat
Le symbole des piles clignote	- Cela indique que les piles sont faibles et qu'il faut les replacer par des piles alcalines neuves. Nota : nous recommendons de replacer les piles au moins une fois par année, même si le symbole des piles ne clignote pas.
Le chauffage ne fonctionne pas	1) Assurez-vous que le thermostat est réglié au mode CHALEUR ou AUTO. 2) Assurez-vous que la tempête programmée est plus élevé que la tempête ambiente actuelle. 3) Vous pourriez devoir attendre jusqu'à 5 minutes avant que le chauffage ne fonctionne. Le thermostat dispose d'une fonction de retardement intégrée qui prévient les séquences de mise en marche/arrêt irrégulières. 4) Au bout de 5 minutes, le chauffage devrait fonctionner. Chaque fois que le système de chauffage fonctionné, le symbole clignote.

Solution

Le chauffage ne fonctionne pas, mais le symbole clignote	1) Vérifiez si l'interrupteur de la fournaise et (ou) de la veilleuse est ouvert, car il pourrait avoir été fermé. 2) Attendeez plusieurs minutes pour laisserchauffer la fournaise et le ventilateur se mettre en marche. La plupart des fournises sont chauffer pendant une brève période avant que le ventilateur ne puisse diffuser de l'air chaud. Vérifiez également si le réglage HE/HG est le bon (voir la section Réglages en option). 3) Si le chauffage ne fonctionne toujours pas, vérifie de nouveau le câblage.
La climatisation ne fonctionne pas	1) Assurez-vous que le thermostat est régled au mode AIR FRAIS ou AUTO. 2) Assurez-vous que la température programmée est moins élevée que la température ambiente actuelle. 3) Vous pourriez devoir attendre jusqu'à 5 minutes avant que la climatisation ne fonctionne. Le thermostat dispose d'une fonction de retardement intégrée qui protège le compresseur du climatiseur contre les séquences de mise en marche/arrêt irrégulières. 4) Au bout de 5 minutes, la climatisation devrait fonctionner. Chaque fois que le système de climatisation fonctionne, le symbole clignote.
La climatisation ne fonctionne pas, mais le symbole clignote	1) Vérifiez si l'interrupteur principal du climatiseur est ouvert, car il pourrait avoir été fermé. 2) Attendeez plusieurs minutes pour laisser le climatiseur se mettre en marche. Si la climatisation ne fonctionne toujours pas, vérifie de nouveau le câblage.
Le thermostat actionne le système de chauffage ou de climatisation avant les heures programmesées	Cela est normal si le déclenchement anticipé du programme a été activé. Le circuit de déclenchement anticipé actionne préalablement le système de chauffage ou de climatisation avant le temps de mise en marche programmesde façon que lapiece soit déjà à latempérature voulue lorsque le programme s'amorce. Pour désactiver cette fonction, consultez la section Réglages en option.
Le cycle du système de chauffage semble trop élevé	Assurez-vous d'avoir choisi une fréquence de cycle adaptée à votre système de chauffage. Le réglage par défaut est la fréquence Cr-3 pour les systèmes au gaz ou à air pulsé. Si vous trouvez que le cycle est encore trop liéquent, essayez une fréquence moindre ou désactivé le cycle. Lorsque le cycle est désactivé, le thermostat fonctionnera à une plage fixe (plus ou moins 0,5 °C/1 °F). Par exemple, si la température a été programmée à 20 °C (68 °F), le thermostat mettra la fournaise en marche quand la température ambiente tombera sous les 19,5 °C (67 °F) et l'arrêtea quand la température ambiente atteindre les 20,5 °C (69 °F).

PROBLEM SOLUTION

Le thermostat est en mode AUTO, mais il ne semble pas alterner automatiquement entre les modes CHALEUR et AIR FRAIS, et vice versa	Le thermostat dispose d'une fonction de retardement intégrée de 30 minutes qui protège le système contre les séquences de permutation CHALEUR à AIR FRAIS, ou AIR FRAIS à CHALEUR non désirées. Par exemple, si le thermostat faisait fonctionner le climatiseur, il faudra compter au moins 30 minutes avant que le chauffage ne fonctionne. Vous pouvez contourner cette situation en appuyant sur l'onglet MODE pour passer au mode CHALEUR ou AIR FRAIS seulement.
Pendant que vous reglez le programme de température en mode CHALEUR, la température programmée en mode AIR FRAIS change également d'elle-même, ou vice versa	Cela se produit quand vous avez programmé les températures de CHALEUR et d'AIR FRAIS trop précès lesunes des autres. Pour empêcher toute erreur ou le chevauchement des réglages de température, le thermostat empêche automatiquement les températures d'être régliées à moins de 3 °C (6 °F) lesunes des autres. Les températures pour l'AIR FRAIS seront toujours d'au moins 3 °C (6 °F) supérieures à celles programmesées pour le mode CHALEUR. Par exemple, si la température initiale pour l'AIR FRAIS a étéprogrammée à 24 °C (75 °F) et que vous decide de régler la température du mode CHALEUR à 24 °C (75 °F), le thermostat élèvera automatiquement la température du mode AIR FRAIS jusqu'à 27 °C (81 °F) pour empêcher le chevauchement des températures.
Impossible de changer l'affichage du thermostat de °C à °F, ou vice versa	LechioxDu mode d'affichage de la température est un processus qui ne se fait qu'une fois au départ. Àpresha le première pose des piles, vous devez procéder à une RÉINITIALISATION À FROID du thermostat et désirir le mode d'affichage désiré, en °C ou °F. Autrement, vous NE pourrez PAS changer le mode d'affichage par la suite, à moins de procéder à une nouvelle réinitialisation à froid, ce qui annulera tous les programmes et les réglages du thermostat. Pour faire une RÉINITIALISATION À FROID et désirir le mode °C ou °F, maintenez enforcés en même temps le bouton de réinitialisation et la touche VERROUILLAGE (LOCK). L'afficheur à CL n'affichera plus rien pendant quelques instants. Quand l'afficheage reviendra, relâchéz la touche verrouillage. Pour le mode °F, désissez l'options 10 dans l'onglet Régliages en option. Pour l'affichage en °C, n'appuyez sur aucune touche et attendez que la température affichée cette de cligneter (le mode °C est le mode d'affichage par défaut).

Garantie de réparation limitée de 5 ans.

Ce produit est garanti cinq (5) ans contre les défauts sur le matériel et la qualité.

Ce produit n'est pas garantie contre l'usure et les bris occasionnés par un mauvais emploi ou abus.

Si le produit est défectueux, retournez-le avec la preuve d'achat du détaillant datée.

Attention:

II EST FORTEMENT RECOMMANDÉ D'OBTEMIN R ES SERVICES D'UN ELECTRICIEN CERTIFIÉ AFIN DE S'ASSURER QUE L'INSTALLATION DE VOTRE THERMOSTAT EST SECURITAIRE. Le fabricant n'assume aucune responsabilité provenant de connection inappropriée ou sur n'importe quel dommage en résultat. L'installation par un non-professionnel annule automatiquement la garantie. Note: les frais d'expédition et de manutention ne sont pas inclus avec ce garantie.

Centre de service à la clientèle:

1-888-468-6876

• INCOMPATIBLE AVEC TOUT CIRCUIT À HAUTE TENSION DE 120/240 VOLTS.
