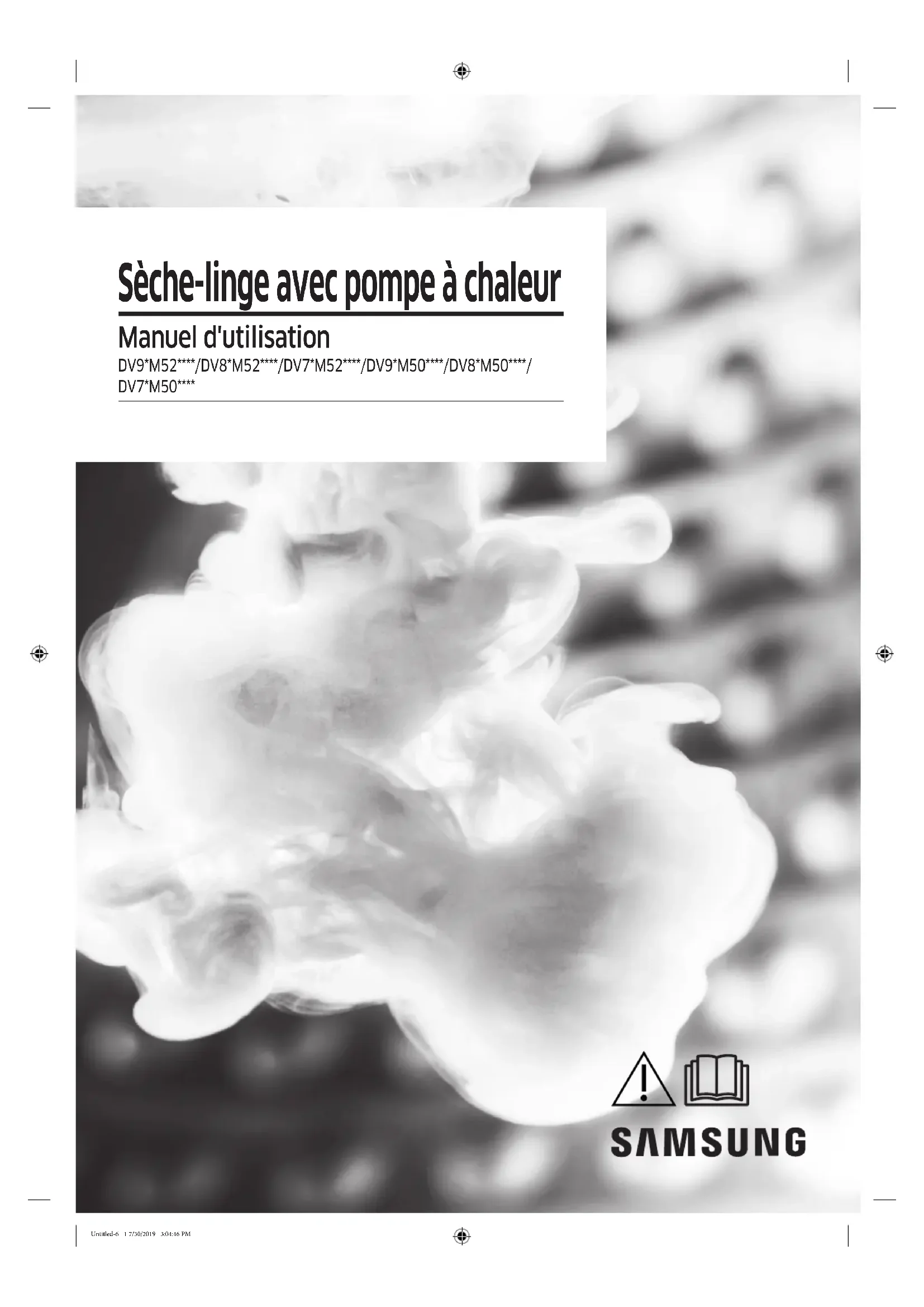

MODE D'EMPLOI DV80M5210IW SAMSUNG

www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) NETHERLANDS 088 90 90 100 www.samsung.com/nl/support FRANCE 01 48 63 00 00 www.samsung.com/fr/support GERMANY 06196 77 555 66 *HHP 06196 77 555 77 *OTH www.samsung.com/de/support LUXEMBURG 261 03 710 www.samsung.com/be_fr/support DC68-03794B-05 Untitled-5 60 7/30/2019 2:59:23 PMSèche-linge avec pompe à chaleur Manuel d'utilisation DV9*M52****/DV8*M52****/DV7*M52****/DV9*M50****/DV8*M50****/ DV7*M50**** Untitled-6 1 7/30/2019 3:04:46 PMFrançais2 Sommaire Sommaire Consignes de sécurité 4 Remarques importantes sur les consignes de sécurité 4 Symboles de sécurité importants 4 Consignes de sécurité importantes 5 Avertissements importants concernant l'installation 8 Avertissements importants concernant l'utilisation 9 Mises en garde concernant l'utilisation 11 Avertissements importants concernant le nettoyage 12 Instructions concernant les déchets DEEE 13 Installation 14 Ce qui est inclus 14 Conditions d'installation 16 Sèche-linge 18 Tuyau de vidange (si nécessaire) 19 Liste de vérication pour l'installation 22 Avant d'utiliser le sèche-linge 22 Inversion du hublot 22 Opérations 30 Panneau de commande 30 Mise en marche 36 Fonctions spéciales 40 Maintenance 41 Panneau de commande 41 Extérieur 41 Tambour 41 Filtre à peluches 41 Réservoir d'eau 43 Échangeur de chaleur 44 Dépannage 46 Contrôles 46 Codes d'information 47 Untitled-6 2 7/30/2019 3:04:47 PMFrançais 3 Sommaire

Tableau des symboles textiles 48 Protection de l'environnement 49 Caractéristiques techniques 50 Données de consommation 52 Fiche technique des sèche-linge domestiques 54 Untitled-6 3 7/30/2019 3:04:47 PMFrançais4 Consignes de sécurité Félicitations pour l'achat de votre nouveau sèche-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire pour tirer pleinement prot de tous les avantages et de toutes les fonctionnalités de votre sèche-linge. Remarques importantes sur les consignes de sécurité Les consignes de sécurité et les avertissements décrits dans le présent manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de la maintenance et de l'utilisation de votre sèche-linge. Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas. Symboles de sécurité importants Signication des icônes et symboles utilisés dans le présent manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures graves voire mortelles et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures ou de dommages matériels Lisez les instructions. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement le présent manuel et conservez-le en lieu sûr an de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des pièces mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'utilisez. AVERTISSEMENT - Risque d'incendie

• L'installation du sèche-linge doit être effectuée par un technicien qualié.

• L'installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux réglementations locales.

• Pour réduire les risques de blessures graves voire mortelles, suivez toutes les consignes d'installation. Consignes de sécurité Untitled-6 4 7/30/2019 3:04:47 PMFrançais 5 Consignes de sécurité Consignes de sécurité importantes AVERTISSEMENT An de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les

enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

2. Pour une utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de

8 ans et plus et par des personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous surveillance ou ont reçu les instructions pour une utilisation appropriée et en toute sécurité et s'ils sont conscients des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.

4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son

réparateur ou une personne disposant des qualications équivalentes an d'éviter tout danger.

5. Les ensembles de tuyaux neufs fournis avec l'appareil doivent être utilisés et les

anciens tuyaux ne doivent pas être réemployés.

6. Pour les appareils comportant des orices de ventilation à la base, veillez à ce que

ceux-ci ne soient pas obstrués par de la moquette.

7. Pour une utilisation en Europe : Les enfants de moins de 3 ans ne doivent pas

s'approcher de l'appareil s'ils sont sans surveillance. Untitled-6 5 7/30/2019 3:04:47 PMConsignes de sécurité Français6 Consignes de sécurité

8. ATTENTION : An d'éviter tout risque dû à une réinitialisation par inadvertance du

dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie.

9. Le sèche-linge ne doit pas être utilisé si des produits chimiques industriels ont été

utilisés pour le nettoyage.

10. Le piège à peluches doit être nettoyé fréquemment, le cas échéant.

11. Vous devez nettoyer régulièrement les peluches accumulées autour du sèche-linge.

(Ne s'applique pas aux appareils prévus avec une évacuation vers l'extérieur du bâtiment)

12. Une ventilation appropriée doit être présente pour éviter le retour des gaz dans la

pièce pour les appareils brûlant d'autres combustibles, y compris ceux faisant appel à des ammes ouvertes.

13. Ne faites jamais sécher du linge sale.

14. Le linge ayant été sali avec des produits tels que l'huile de cuisine, l'acétone,

l'alcool, l'essence, le kérosène, certains détergents ménagers et détachants, la térébenthine, les cires et les décapants doit être lavé à l'eau chaude avec une quantité supplémentaire de lessive avant de pouvoir le faire sécher dans le sèche-linge.

15. Des éléments tels que le caoutchouc mousse (mousse de latex), les bonnets de

douche, les tissus imperméables, les articles et les vêtements en caoutchouc ou les oreillers à base de caoutchouc mousse ne doivent pas être séchés dans le sèche-linge.

16. Les adoucissants, ou les produits similaires, doivent être utilisés de la manière

indiquée dans leurs instructions.

17. Pendant la n d'un cycle de séchage, aucune chaleur n'est émise (cycle de

refroidissement) an de garantir que le linge sera laissé en n de cycle à une température qui ne l'endommage pas.

18. Retirez tous les objets des poches tels que les briquets et les allumettes.

Untitled-6 6 7/30/2019 3:04:48 PMFrançais 7 Consignes de sécurité

19. AVERTISSEMENT : N'arrêtez jamais un sèche-linge à tambour avant la n du cycle de

séchage, sauf si vous sortez et étendez immédiatement le linge an que la chaleur se dissipe.

20. L'air d'évacuation ne doit pas être éliminé dans un conduit qui est utilisé

pour l'évacuation de fumées provenant d'appareils brûlant du gaz ou d'autres combustibles.

21. L'appareil ne doit pas être installé derrière une porte verrouillable, une porte

coulissante ou une porte possédant une charnière du côté opposé à celui du sèche- linge, d'une telle manière que l'ouverture totale du hublot du sèche-linge soit restreinte.

22. AVERTISSEMENT : L'appareil ne doit pas être alimenté via un dispositif de

commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie. Modèle avec pompe à chaleur uniquement : Les instructions devront également inclure le fond de ce qui suit :

AVERTISSEMENT : Dans le boîtier de l'appareil ou dans la structure intégrée, assurez-

vous que les orices de ventilation soient toujours dégagés.

AVERTISSEMENT : N'endommagez pas le circuit de uide frigorigène.

Untitled-6 7 7/30/2019 3:04:48 PMConsignes de sécurité Français8 Consignes de sécurité Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualié.

• Le non-respect de cette consigne peut entraîner des électrocutions, des incendies, une explosion, des problèmes avec l'appareil ou des blessures. Branchez le cordon d'alimentation sur une prise murale et utilisez cette prise uniquement pour cet appareil. N'utilisez pas de rallonge.

• Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des électrocutions ou des incendies.

• Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les caractéristiques techniques de l'appareil. Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Branchez correctement le cordon d'alimentation à la prise murale. Éliminez régulièrement toute eau, poussière ou corps étranger au niveau des prises murales et des zones de contact à l'aide d'un chiffon sec.

• Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Conservez tous les matériaux d'emballage hors de portée des enfants ; les matériaux d'emballage présentent des dangers pour les enfants.

• Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

• Cela pourrait causer des électrocutions, des incendies, une explosion ou des problèmes avec l'appareil.

• Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. N'installez pas l'appareil en extérieur. N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal xée.

• Cela pourrait entraîner une électrocution ou un incendie. Si la prise (cordon d'alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou un technicien de qualication équivalente, an d'éviter tout danger. Cet appareil doit être positionné de manière à ce que la prise électrique soit accessible après installation. Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation. Ne vrillez pas et n'attachez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil. Untitled-6 8 7/30/2019 3:04:48 PMFrançais 9 Consignes de sécurité

• Cela pourrait entraîner une électrocution ou un incendie. Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez le cordon en tenant la prise.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. Consultez les consignes d'installation pour relier cet appareil à la terre. Installez cet appareil à un emplacement dont la surface est solide et plane.

• Le non-respect de cette consigne peut entraîner des vibrations et des bruits anormaux ou des problèmes avec l'appareil. Étant donné qu'un composant de la laque à cheveux peut affecter la propriété hydrophile de l'échangeur de chaleur et alors entraîner la formation d'humidité sur la surface extérieure de l'appareil lors du refroidissement, n'installez pas cet appareil dans un salon de beauté. L'appareil doit être positionné de telle manière que la prise de courant, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence. Avertissements importants concernant l'utilisation AVERTISSEMENT Ne laissez pas les enfants ou les animaux domestiques aller sur ou dans l'appareil. Lors de la mise au rebut de l'appareil, démontez le verrou du hublot (levier)

• an d'éviter tout risque de chute et de blessures.

• Si un enfant se retrouve enfermé dans l'appareil, il risque de s'asphyxier. Ne tentez pas d'accéder à l'intérieur de l'appareil lorsque le tambour tourne. Ne vous asseyez pas sur l'appareil et ne vous appuyez pas contre son hublot ;

• vous risqueriez de le faire basculer et de vous blesser. Ne faites sécher que du linge préalablement essoré dans un lave-linge. Ne faites jamais sécher du linge sale. Ne buvez pas l'eau de condensation. N'arrêtez jamais un sèche-linge à tambour avant la n du cycle de séchage, sauf si vous sortez et étendez immédiatement le linge an que la chaleur se dissipe. Ne faites pas sécher de linge ayant été en contact avec des substances inammables (ex. : essence, kérosène, benzène, solvant, alcool, etc.) ;

• vous risqueriez de vous électrocuter ou de provoquer un incendie ou une explosion. Ne laissez pas les animaux domestiques s'approcher du sèche-linge.

• Cela pourrait entraîner une électrocution ou des blessures. Untitled-6 9 7/30/2019 3:04:48 PMConsignes de sécurité Français10 Consignes de sécurité Avant de mettre l'appareil au rebut, démontez le hublot et le cordon d'alimentation

• an d'éviter de provoquer des blessures ou d'endommager le cordon. Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Cela pourrait entraîner une électrocution. En cas de fuite de gaz (gaz de ville, propane, gaz LP), ne touchez pas l'appareil ou le cordon d'alimentation et aérez immédiatement.

• Pour ce faire, n'utilisez pas un ventilateur.

• Une étincelle peut entraîner une explosion ou un incendie. Ne procédez pas à la réparation, au remplacement ou à l'entretien des pièces de l'appareil sauf si le manuel de réparation par l'utilisateur contient des recommandations spéciques en la matière. Vous devez en outre disposer des compétences requises pour réaliser l'opération. Ne tentez pas de réparer, de démonter ou de modier l'appareil vous-même.

• N'utilisez pas de fusible (cuivre, l d'acier, etc.) autres que le fusible standard.

• En cas de besoin de réparation ou de réinstallation de l'appareil, contactez le centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des électrocutions, des incendies, des problèmes avec l'appareil ou des blessures. L'appareil que vous avez acheté est prévu pour une utilisation domestique uniquement. L'utilisation à des ns professionnelles est considérée comme une utilisation non conforme de l'appareil. Dans ce cas, l'appareil ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura en aucun cas être tenu pour responsable en cas de dysfonctionnements ou dommages résultant d'une utilisation non conforme. Si l'appareil émet des bruit anormaux ou dégage une odeur de brûlé ou de la fumée, coupez immédiatement l'alimentation électrique et contactez le centre de réparation.

• Dans le cas contraire, cela pourrait entraîner une électrocution ou un incendie. Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans l'appareil. Le hublot de l'appareil ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil. Untitled-6 10 7/30/2019 3:04:48 PMFrançais 11 Consignes de sécurité Mises en garde concernant l'utilisation ATTENTION Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur l'appareil.

• Cela pourrait causer des électrocutions, des incendies, des problèmes avec l'appareil ou des blessures. Ne touchez pas le hublot en verre ni l'intérieur du tambour pendant ou juste après le séchage : ces éléments peuvent en effet devenir très chauds.

• Cela pourrait entraîner des brûlures. La vitre du hublot devient chaude pendant un cycle de lavage et de séchage. Par conséquent, ne touchez pas la vitre du hublot. De même, ne laissez pas les enfants jouer autour du lave-linge ou toucher la vitre du hublot.

• Cela pourrait entraîner des brûlures. N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, vos ongles etc.

• Cela pourrait entraîner une électrocution ou des blessures. Ne faites pas sécher de linge contenant des élastiques (latex) ou d'autres matériaux semblables au caoutchouc.

• Le caoutchouc pourrait s'enammer sous l'effet de la chaleur. Ne faites pas sécher de linge ayant été en contact avec de l'huile végétale ou de l'huile de cuisson : même lavés, les articles en contiennent encore. Utilisez le cycle de refroidissement an de ne pas faire chauffer ce linge.

• La chaleur issue de l'oxydation de l'huile pourrait entraîner un incendie. Assurez-vous que toutes les poches des vêtements à faire sécher sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil. Évitez de faire sécher des vêtements ayant de grandes boucles, des boutons ou d'autres parties métalliques lourdes (fermetures éclair, crochets et œillets, couvre-boutons). Si nécessaire, utilisez un let à linge pour le linge petit et léger tel que des ceintures en tissu, des liens de tablier et des soutiens-gorge avec armatures susceptibles de se détacher ou de se casser pendant un cycle. Les feuilles pour sèche-linge sont compatibles avec ce modèle et sont recommandées pour obtenir de meilleures performances de séchage. Les feuilles pour sèche-linge permettent également de réduire l'électricité statique produite au cours d'un cycle du séchage. L'électricité statique peut endommager le linge ainsi que l'appareil. N'utilisez pas le sèche-linge à proximité de poussières explosives (ex. : poussière de charbon, farine de blé, etc.).

• Cela pourrait entraîner une électrocution, un incendie ou une explosion. N'entreposez pas de matériaux inammables à proximité de l'appareil.

• Vous risqueriez de libérer des gaz toxiques, d'endommager des pièces, de vous électrocuter ou de provoquer un incendie ou une explosion. Untitled-6 11 7/30/2019 3:04:48 PMConsignes de sécurité Français12 Consignes de sécurité

• L'appareil ne doit pas être installé derrière des portes verrouillables, etc. Ne touchez pas l'arrière de l'appareil lors du séchage ou juste après qu'il soit terminé.

• L'appareil reste chaud et peut occasionner des brûlures. Contient des gaz à effet de serre uorés. Équipement hermétiquement scellé. Ne laissez les gaz s'échapper dans l'atmosphère. Fluide frigorigène (type) : R-134a (GWP = 1430) Fluide frigorigène (charge)

Avertissements importants concernant le nettoyage AVERTISSEMENT Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

• Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie. Avant d'effectuer une opération de nettoyage ou de maintenance, débranchez le cordon d'alimentation de la prise murale.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Nettoyez le compartiment du ltre avant et après chaque utilisation. Nettoyez régulièrement l'intérieur de l'appareil en faisant appel à un technicien de maintenance agréé. Nettoyez l'échangeur de chaleur à l'aide d'une brosse douce ou d'un aspirateur une fois par mois. Ne touchez pas l'échangeur de chaleur avec les mains. Sinon, vous risquez de vous blesser. L'intérieur du sèche-linge doit être nettoyé régulièrement par un technicien de maintenance qualié. Untitled-6 12 7/30/2019 3:04:48 PMFrançais 13 Consignes de sécurité Instructions concernant les déchets DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour en savoir plus sur les engagements environnementaux de Samsung et les obligations réglementaires à l'égard des appareils, par ex. les directives REACH, DEEE ou Batteries, rendez-vous sur notre page relative au développement durable disponible sur www.samsung.com. Untitled-6 13 7/30/2019 3:04:48 PMFrançais14 Installation Ce qui est inclus Déballez soigneusement le sèche-linge. Maintenez tous les matériaux d'emballage hors de la portée des enfants. Les pièces et l'emplacement des pièces indiqués ci-dessous peuvent différer de ceux sur votre sèche-linge. Avant l'installation, assurez-vous que le sèche-linge possède toutes les pièces répertoriées ici. Si le sèche-linge et/ou des pièces sont endommagées ou manquantes, prenez contact avec le service clientèle Samsung le plus proche. Schéma du sèche-linge

01 Capot supérieur 02 Réservoir d'eau 03 Filtre à peluches 04 Échangeur de chaleur 05 Pied réglable 06 Hublot 07 Panneau de commandes Installation Untitled-6 14 7/30/2019 3:04:49 PMFrançais 15 Installation Accessoires (fournis) Guide du tuyau Serre-câble Raccord de tuyau Long tuyau de vidange (2 m) Manuel d'utilisation Grille de séchage (modèles applicables uniquement) Brosse de nettoyage Accessoires (non fournis) Kit de superposition avec support (Réf. SK-DH; SK-DA; SKK-DF) Kit de superposition (SKK-DD, SKK-DDX) REMARQUE

• Le kit de superposition permet de placer le sèche-linge par-dessus un lave-linge. Veuillez noter que le kit de superposition ne peut être utilisé qu'avec les lave-linge et sèche-linge Samsung. Pour acheter un kit de superposition (réf. SK-DH ; SK-DA ; SKK-DF), prenez contact avec un centre de dépannage Samsung ou avez revendeur local d'appareils ménagers. Le kit de superposition diffère selon le modèle.

• Pour obtenir des instructions de superposition avec le sèche-linge, reportez-vous au manuel d'installation inclus dans le kit de superposition.

• Pour obtenir des informations sur la disponibilité du kit de superposition pour un modèle spécique, reportez- vous au manuel d'installation inclus dans le kit de superposition. Untitled-6 15 7/30/2019 3:04:51 PMInstallation Français16 Installation Conditions d'installation REMARQUE L'installation de ce sèche-linge doit être effectuée par un installateur qualié. Si une intervention est requise en raison d'une installation incorrecte ou défectueuse, il est considéré qu'elle relève de la responsabilité du propriétaire et cela peut entraîner l'annulation de la garantie. Conservez ces instructions pour pouvoir vous y reporter ultérieurement. AVERTISSEMENT

• Ne branchez pas le cordon d'alimentation sur une prise murale tant que le sèche-linge n'est pas complètement installé.

• Demandez l'aide de deux personnes ou plus pour déplacer le sèche-linge.

• Ne laissez pas les enfants (ou les animaux domestiques) jouer sur, dans ou autour du sèche-linge. Une bonne supervision est nécessaire en tout temps.

• Maintenez tous les matériaux d'emballage hors de la portée des enfants.

• Ne remplacez pas par vous-même un cordon ou une prise d'alimentation endommagé(e). Faites appel à Samsung ou un technicien d'entretien qualié pour remplacer un cordon ou une prise d'alimentation endommagé(e).

• Ne tentez pas de réparer, de démonter ou de modier le sèche-linge. Pour toute réparation, prenez contact avec le centre de dépannage Samsung le plus proche.

• Retirez le hublot/les couvercles des appareils mis au rebut pour éviter qu'un enfant ne s'étouffe à l'intérieur.

• Si le sèche-linge émet des bruits anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et prenez contact avec le centre de dépannage Samsung le plus proche.

• Ne débranchez pas le sèche-linge lorsqu'il est en cours d'utilisation.

• N'entreposez pas d'objets inammables à proximité du sèche-linge. Untitled-6 16 7/30/2019 3:04:51 PMFrançais 17 Installation Choix de l'emplacement Choisissez une surface solide et de niveau qui résistera aux vibrations. Optez pour un emplacement depuis lequel vous avez facilement accès à une prise à 3 broches mise à la terre. AVERTISSEMENT

• Installez le sèche-linge en intérieur uniquement.

• N'installez pas le sèche-linge dans des endroits exposés aux intempéries.

• N'installez pas le sèche-linge dans un environnement où la température peut chuter en dessous de 5 °C ou monter au-dessus 35 °C.

• N'installez pas le sèche-linge dans un endroit où du gaz risque de fuir.

• N'obstruez pas l'entrée d'air de la grille de refroidissement située à l'avant du sèche-linge. Encastrement dans une niche ou installation dans un placard Pour une installation dans une niche ou un placard, le sèche-linge doit respecter les dégagements minimums suivants : Côtés Haut Avant Arrière 25 mm 25 mm 490 mm 51 mm Si vous souhaitez superposer le sèche-linge et un lave-linge, veillez à laisser un espace libre d'au moins 490 mm à l'avant de la niche ou du placard. Exigences électriques et de mise à la terre

• Le sèche-linge nécessite une alimentation électrique de 220 à 240 V CA, 50 Hz.

• Le sèche-linge doit être correctement mis à la terre. En cas de panne ou de défaillance du sèche-linge, la mise à la terre réduira le risque d'électrocution en fournissant au courant électrique un chemin de moindre résistance. Le sèche-linge est fourni avec un cordon d'alimentation qui possède une prise de mise à la terre à 3 broches. La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément à toutes les dispositions et réglementations locales.

• Pour toute question concernant les exigences électriques ou de mise à la terre, veuillez prendre contact avec Samsung ou un électricien qualié. AVERTISSEMENT

• Branchez l'appareil sur une prise murale à 3 broches mise à la terre.

• N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal xée ou endommagée.

• N'utilisez pas de rallonge ni d'adaptateur avec cet appareil.

• Un branchement incorrect du conducteur de mise à la terre peut créer un risque d'électrocution. Si vous n'êtes pas sûr que le sèche-linge soit correctement mis à la terre, vériez avec un électricien qualié.

• Ne modiez d'aucune façon la che, le cordon ou la prise d'alimentation.

• Ne reliez pas un conducteur de terre à une canalisation de plomberie en plastique, un conduit de gaz ou une canalisation d'eau chaude. Untitled-6 17 7/30/2019 3:04:51 PMInstallation Français18 Installation Sèche-linge Avant d'installer le sèche-linge, assurez-vous d'avoir lu la section Conditions d'installation en page 16. Veuillez noter que les instructions suivantes concernant une installation sans utiliser de tuyau de vidange. Pour connaître les instructions en cas d'utilisation d'un tuyau de vidange, reportez-vous à la section suivante, Tuyau de vidange. Pour des questions pratiques, pensez à installer le sèche-linge près de votre lave-linge.

1. Faites glisser doucement le sèche-linge à

l'emplacement souhaité.

2. Utilisez un niveau (A) et vériez que le sèche-linge

est bien à plat de gauche à droite et de l'avant à l'arrière.

3. Si le sèche-linge n'est pas de niveau, ajustez le pied

de réglage (B). Faites tourner le pied dans le sens antihoraire pour le rétracter. Faites tourner le pied dans le sens horaire pour le déployer.

4. Une fois le sèche-linge de niveau, assurez-vous qu'il

repose fermement sur le sol.

5. Branchez le sèche-linge.

• Pour positionner le sèche-linge à la même hauteur que votre lave-linge, rétractez entièrement (C) les pieds réglables en les faisant tourner dans le sens antihoraire, puis desserrez-les (D) en les faisant tourner dans le sens horaire.

• Déployez le pied de réglage jusqu'à la hauteur nécessaire. Si vous étendez les pieds réglables plus que nécessaire, les vibrations seront plus importantes. Untitled-6 18 7/30/2019 3:04:52 PMFrançais 19 Installation Tuyau de vidange (si nécessaire) Le sèche-linge est équipé d'un réservoir d'eau intégré. Toutefois, si vous ne souhaitez pas utiliser le réservoir d'eau, vous pouvez installer le tuyau de vidange. Le tuyau en option fourni (long tuyau de vidange) peut être utilisé en tant que rallonge du tuyau de vidange.

1. Retirez le tuyau de vidange au niveau de l'orice (A)

et insérez-le dans l'orice (B). Untitled-6 19 7/30/2019 3:04:53 PMInstallation Français20 Installation

2. Insérez une extrémité du tuyau en option (long

tuyau de vidange) dans l'orice (A).

3. Insérez l'autre extrémité (sortie) du tuyau en option

sur le système de vidange de l'une des façons suivantes : Au-dessus d'un lavabo :

1. Assurez-vous de placer l'extrémité du tuyau en

option à moins de 90 cm (*) de la partie inférieure du sèche-linge.

2. Pour incurver une partie du tuyau en option, utilisez

le guide de tuyau (B) en plastique fourni et xez le guide sur le mur à l'aide d'un crochet ou sur le robinet avec un bout de celle. Assemblez le tuyau de vidange (A) et le guide de tuyau (B), et xez-les à l'aide du serre-câble (C).

3. Il est possible de vidanger l'eau de condensation en

raccordant directement le tuyau fourni (long tuyau de vidange) à la sortie de vidange. ATTENTION Ne branchez pas de rallonge sur le tuyau de vidange. De l'eau risque de fuir au niveau de la zone de raccordement. Utilisez un long tuyau de vidange. Untitled-6 20 7/30/2019 3:04:54 PMFrançais 21 Installation En utilisant le tuyau de vidange du lavabo :

1. Assemblez le raccord de tuyau (A) et attachez-le sur

l'extrémité du tuyau en option comme indiqué. ATTENTION Pour éviter toute fuite d'eau, assurez-vous de relier fermement le tuyau et le raccord.

2. Raccordez directement l'adaptateur de tuyau au

conduit de vidange du lavabo. Untitled-6 21 7/30/2019 3:04:54 PMInstallation Français22 Installation Liste de vérication pour l'installation

• Le sèche-linge est branché à une prise correctement reliée à la terre.

• Tous les matériaux d'emballage ont été complètement retirés et correctement mis au rebut.

• Le sèche-linge est de niveau et repose fermement sur le sol.

• Allumez le sèche-linge pour vérier qu'il fonctionne, chauffe et s'arrête.

• Lancez un cycle Temps de Séchage pendant 20 minutes pour voir si le code d'information HC s'afche. Si c'est le cas, prenez contact avec un centre de dépannage local.

• Après l'installation, nous vous recommandons d'attendre au moins 1 heure avant d'utiliser le sèche-linge. Avant d'utiliser le sèche-linge

• Assurez-vous qu'il ne reste aucun accessoire à l'intérieur du tambour.

• Branchez le cordon d'alimentation juste avant d'utiliser le sèche-linge.

• N'obturez pas l'entrée d'air de la grille de refroidissement située à l'avant du sèche-linge.

• Ne placez pas d'objets inammables à proximité du sèche-linge et veillez à la propreté de son environnement.

• Veillez à ce que le sèche-linge soit de niveau.

• Ne retirez pas les pieds réglables du sèche-linge. Ils permettent d'assurer la mise à niveau du sèche-linge par rapport au sol. Inversion du hublot Il se peut qu'il vous soit utile d'inverser le sens du hublot selon les l'emplacement d'installation ou vos besoins. AVERTISSEMENT Assurez-vous que l'inversion du hublot est réalisée par un technicien qualié. Type 1

1. Ouvrez le hublot et desserrez les deux vis sur

la charnière du hublot. Tout en tenant le hublot avec les deux mains, levez-le délicatement pour le retirer. Untitled-6 22 7/30/2019 3:04:55 PMFrançais 23 Installation

2. Utilisez un objet n pour retirer le joint du hublot.

3. À l'intérieur du hublot, retirez les 3 vis supérieures

et les 3 vis inférieures sur le dispositif de xation du verre puis retirez ce dernier.

4. Tournez ensuite le cache du hublot à 180 degrés.

Untitled-6 23 7/30/2019 3:04:55 PMInstallation Français24 Installation

5. Insérez le dispositif de xation du verre dans la

nouvelle position du cache du hublot. Assurez- vous que la charnière du hublot est dans la même position, comme indiqué sur l'illustration.

6. Serrez les 3 vis supérieures et les 3 vis inférieures

sur le dispositif de xation du verre. REMARQUE Les vis ont des formes différentes en fonction de leur dimension. Assurez-vous de serrer les bonnes vis.

7. Insérez le joint du hublot dans la bonne position.

Untitled-6 24 7/30/2019 3:04:56 PMFrançais 25 Installation

8. Retirez les 2 vis restantes après avoir retiré la

charnière du hublot.

9. Desserrez les 4 vis du dispositif de fermeture.

Retirez le dispositif de fermeture puis réinsérez-le sur le côté opposé.

10. Sur le cadre opposé de la charnière, serrez les 2 vis

retirées à l'étape 7 ci-dessus. Notez que vous devez les serrer sur la droite (en haut à droite et en bas à droite) du cadre. Untitled-6 25 7/30/2019 3:04:57 PMInstallation Français26 Installation

11. Déplacez les vis inférieures de la charnière du

hublot vers le côté supérieur de la charnière du hublot. Ensuite, serrez les vis. (Modèles DV**M5***1*/DV**M5***2*/DV**M5***3* uniquement)

12. Placez la charnière du hublot sur le côté opposé

puis serrez les 2 vis pour xer le hublot sur le sèche-linge. Type 2 (Modèles DV**M5***K*)

1. Retirez la charnière du hublot puis le hublot.

- Retirez les 2 vis à boulon sur le hublot. Untitled-6 26 7/30/2019 3:04:58 PMFrançais 27 Installation

2. Retirez les 2 vis (A) au niveau du dispositif de

3. Retirez les 14 vis (B) au niveau du dispositif de

4. Retirez le verre du dispositif de xation intérieur,

puis tournez le cache du hublot de 180 degrés. Untitled-6 27 7/30/2019 3:04:59 PMInstallation Français28 Installation

5. Insérez le verre du dispositif de xation intérieur

dans le cache du hublot inversé.

6. Serrez les 14 vis (B) sur le dispositif de xation

intérieur. ATTENTION Assurez-vous de serrer les vis (B) sur le dispositif de xation intérieur et non les vis (A).

7. Serrez les 2 vis (A) sur le dispositif de fermeture du

hublot. ATTENTION Assurez-vous de serrer les vis (A) sur le dispositif de fermeture du hublot et non les vis (B). Untitled-6 28 7/30/2019 3:05:00 PMFrançais 29 Installation

8. Déplacez les vis inférieures de la charnière du

hublot vers le côté supérieur de la charnière du hublot. Ensuite, serrez les vis.

9. Fixez la charnière du hublot sur le côté opposé.

- Serrez les 2 vis à boulon. REMARQUE Pour remettre le hublot dans sa position initiale, suivez ces étapes à nouveau. Veuillez noter que le hublot, les charnières et les autres pièces seraient alors dans le sens opposé que celui indiqué dans ces étapes. Untitled-6 29 7/30/2019 3:05:01 PMFrançais30 Opérations Panneau de commande DV9*M5*****/DV8*M5*****

Opérations Untitled-6 30 7/30/2019 3:05:01 PMFrançais 31 Opérations 01 Afchage numérique Afche toutes les informations des cycles, notamment la durée d'un cycle, les codes d'information et l'état du sèche-linge. Reportez-vous au tableau ci-dessous pour obtenir des détails sur l'état. Séchage en cours Fonction Sécurité Enfants activée/désactivée Refroidissement en cours Anti-pli Arrêt Alarme de nettoyage de l'échangeur de chaleur Fonction Anti-pli en cours Arrêt Son Vérier le ltre Charges Mixtes Arrêt Différé Smart Check Videz le réservoir d'eau. 02 Sélecteur de cycle Tournez la molette pour sélectionner un cycle. Reportez-vous à la section Présentation des cycles en page 33 pour connaître les cycles disponibles. 03 Anti-pli Permet d'ajouter environ 2 heures d'action intermittente du tambour à la n du cycle sélectionné an de réduire les plis sur le linge. Un grand cercle apparaît sur le panneau d'afchage et le tambour tourne de façon intermittente. Pour activer la fonction, appuyez sur le bouton Anti-pli. Le témoin correspondant s'allume. 04 Niveau de Séchage Appuyez sur ce bouton pour sélectionner le niveau de séchage avec les cycles Chemises, Serviettes, Coton, Charges Mixtes et Synthétiques. Le niveau de séchage peut être réglé sur trois niveaux (1 à 3). Le niveau 1 est utilisé pour faire sécher partiellement des articles qui seront posés à plat ou pendus. Le niveau 3 est le plus fort des trois et il est utilisé pour faire sécher des charges plus importantes ou volumineuses. 05 Durée Appuyez sur ce bouton pour ajuster la durée du cycle pour les cycles Temps de Séchage, Air Chaud et Air Froid. Les options de durée suivantes (unité : minutes) sont disponibles : 30, 60, 90, 120 et

• Les réglages de 120 et 150 minutes ne sont pas disponibles pour les cycles Air Chaud et Air Froid.

• Le temps de séchage exact varie en fonction du taux d'humidité du linge. Untitled-6 31 7/30/2019 3:05:05 PMOpérations Français32 Opérations 06 Charges Mixtes Cette alarme est disponible uniquement avec les cycles Chemises, Coton, Charges Mixtes et Synthétiques. Si une charge comprend des vêtements avec des tissus différents, le témoin de la fonction Charges Mixtes ( ) clignote lorsque le niveau de séchage moyen de l'article est de 80 %. Cela vous permet de prendre les articles que vous ne souhaitez pas entièrement secs ou qui sèchent rapidement hors du sèche-linge tout en permettant aux autres de continuer à sécher. 07 Eclairage Tambour (DV9*M5*****/ DV8*M5*****) Appuyez sur ce bouton pour allumer/éteindre l'éclairage intérieur. L'éclairage reste allumé pendant 5 minutes après son activation, puis s'éteint automatiquement. 08 Smart Check (DV7*M5*****) Si le sèche-linge a détecté un problème, la fonction Smart Check vous permet de vérier l'état du sèche-linge sur un smartphone. 09 Arrêt Son Appuyez sur ce bouton pour activer/désactiver le son du panneau de commande. Le réglage du son est enregistré lorsque vous éteignez le sèche-linge et que vous le rallumez. 10 Arrêt Différé Vous pouvez ajuster l'heure de n du cycle sélectionné par incréments d'une heure et ce jusqu'à 24 heures. 11 Départ/Pause Appuyez sur ce bouton pour démarrer ou mettre en pause un cycle. Si le sèche-linge est en cours d'utilisation, appuyez une seule fois sur ce bouton pour mettre en pause l'appareil. Appuyez à nouveau dessus pour reprendre le fonctionnement. 12 Marche/Arrêt Appuyez sur ce bouton pour allumer/éteindre le sèche-linge. Si le sèche-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'éteint automatiquement. Untitled-6 32 7/30/2019 3:05:05 PMFrançais 33 Opérations Présentation des cycles Cycle Description Charge maximale (kg) Chemises Permet de sécher rapidement un vêtement tel qu'une chemise. 4 Repassage Facile Ce cycle arrête le processus de séchage avec un peu d'humidité restante, ce qui facilite le repassage.

Délicat Pour les articles à manipuler avec soin, tels que de la lingerie. 2 Laine Pour les lainages lavables en machine et séchables en sèche-linge uniquement. Pour obtenir un résultat optimal, tournez le linge à l'envers avant de le faire sécher.

Serviettes Utilisez ce bouton pour faire sécher du linge tel que des serviettes de bain.

Draps Pour les articles volumineux, comme les couvertures, les draps, les couettes et les duvets légers.

Imperméable Pour les vêtements d'extérieur tels que les vêtements de ski et de montagne, de même que pour les tissus comme le spandex, le stretch et la microbre. Il est recommandé d'utiliser ce cycle après avoir lavé votre linge en utilisant le cycle Imperméable dans votre lave-linge.

Air Froid Tous les types de tissus. Pour rafraîchir ou aérer le linge qui n'a pas été porté depuis longtemps.

Air Chaud Pour les petits articles pré-séchés. Le temps de séchage réglé par défaut est de 30 minutes. Cycle minuté pour tous les types de tissus, sauf la laine et la soie. Faites sécher le linge qui est encore un peu humide ou qui a déjà été pré-séché. Convient également pour le séchage ultérieur du linge épais à plusieurs couches qui ne sèche pas facilement. REMARQUE Ce cycle est adapté au séchage de vêtements individuels en laine, de chaussures de sport et de jouets souples. Ne faites sécher ces articles qu'en utilisant un panier pour le linge en laine.

Untitled-6 33 7/30/2019 3:05:05 PMOpérations Français34 Opérations Cycle Description Charge maximale (kg) Temps de Séchage Utilisez ce bouton pour régler le temps de séchage de votre choix.

1. Tournez le sélecteur de cycle pour sélectionner Temps de Séchage.

2. Appuyez sur le bouton Durée pour régler le temps de séchage

entre 30 minutes et 150 minutes. Maintenez votre doigt appuyé sur le bouton Durée pour parcourir les différentes options de durée disponibles, par incréments de 30 minutes. REMARQUE La durée réelle d'un cycle peut varier en fonction du niveau de séchage du linge.

Séchage Rapide 35‘ Pour faire sécher des articles légers synthétiques en coton ou du linge nécessitant un séchage rapide Le temps de séchage par défaut est de 35 minutes.

Synthétiques Pour les chemisiers et Chemises peu sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

Charges Mixtes Pour les charges mixtes composées de tissus en coton et synthétiques. Maxi. Coton Pour les vêtements en coton légers, les draps, le linge de table, les sous-vêtements, les serviettes et les t-shirts. Maxi. Untitled-6 34 7/30/2019 3:05:06 PMFrançais 35 Opérations Tableau des cycles REMARQUE Pour des résultats optimaux, respectez les recommandations de volume de charge pour chaque cycle de séchage.

Charge importante : Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas d'articles supplémentaires an que le linge tourne librement.

• Charge moyenne : Remplissez le tambour à la moitié environ.

• Petite charge : Remplissez le tambour avec 3 à 5 articles (pas plus du ¼). Cycle Articles recommandés Volume de charge Niveau de Séchage Chemises Chemises ou blouses en coton sans repassage, lin, bres synthétiques ou mélange de tissus.

Disponible Repassage facile Ce cycle arrête le processus de séchage avec un peu d'humidité restante, ce qui facilite le repassage.

Non disponible Délicat Soie, tissus ns et lingerie.

Non disponible Laine Pour les lainages lavables en machine et séchables en sèche-linge uniquement.

Non disponible Serviettes Utilisez ce bouton pour faire sécher du linge tel que des serviettes de bain.

Disponible Draps Pour les articles volumineux, comme les couvertures, les draps, les couettes et les duvets légers.

Non disponible Imperméable Pour les vêtements d'extérieur tels que les vêtements de ski et de montagne, de même que pour les tissus comme le spandex, le stretch et la microbre.

Non disponible Air Froid Tous les types de tissus. Pour rafraîchir ou aérer le linge qui n'a pas été porté depuis longtemps. – Non disponible Air Chaud Articles de petite taille et vêtements humides Linge du quotidien adapté au séchage par diffusion de chaleur – Non disponible Temps de Séchage Tous les types de tissus ; programme minuté – Non disponible Séchage Rapide 35‘ Synthétiques et vêtements en coton légers

Non disponible Synthétiques Synthétique ou tissus métissés

Disponible Charges Mixtes Charges mixtes composées de tissus en coton et synthétiques 7, 8, 9 Disponible Coton Pour les vêtements en coton légers, les draps, le linge de table, les sous-vêtements, les serviettes et les t-shirts. 7, 8, 9 Disponible Untitled-6 35 7/30/2019 3:05:07 PMOpérations Français36 Opérations Mise en marche Étapes simples pour démarrer

1. Appuyez sur le bouton Marche/Arrêt pour allumer le sèche-linge.

2. Chargez le sèche-linge et fermez le hublot.

3. Tournez le sélecteur de cycle pour sélectionner un cycle.

4. Modiez les paramètres du cycle (Niveau de Séchage et Durée) selon vos besoins.

5. Sélectionnez les réglages et les options nécessaires selon vos préférences. (Anti-pli, Eclairage Tambour, Charges

Mixtes, et/ou Arrêt Différé).

6. Appuyez sur le bouton Départ/Pause. Le voyant du sèche-linge s'allume et la durée estimée du cycle apparaît à

l'écran. REMARQUE Le nombre de réglages et d'options disponibles varie d'un cycle à l'autre. Pour changer de cycle pendant le fonctionnement

1. Appuyez sur Départ/Pause pour interrompre le fonctionnement.

2. Sélectionnez un autre cycle.

3. Maintenez le bouton Départ/Pause enfoncé pour lancer un nouveau cycle.

• N'introduisez qu'une seule charge de linge à la fois dans le sèche-linge.

• Évitez de mélanger les articles lourds et légers ensemble.

• Pour améliorer l'efcacité du séchage pour un ou deux articles, ajoutez une serviette sèche à la charge.

• Pour des résultats optimaux, démêlez les articles avant de les introduire dans le sèche-linge.

• Une surcharge peut limiter l'action du tambour et ainsi entraîner un séchage inégal et altérer l'effet anti-froissage.

• Sauf indication contraire stipulée sur l'étiquette d'entretien, évitez de faire sécher des articles en laine ou en bre de verre.

• Évitez de mettre des articles non lavés au sèche-linge.

• Ne faites pas séchez des articles salis avec de l'huile, de l'alcool, de l'essence, etc. Untitled-6 36 7/30/2019 3:05:07 PMFrançais 37 Opérations Grille de séchage (modèles applicables uniquement) Réglez le temps de séchage jusqu'à 150 minutes en fonction du taux d'humidité et du poids des articles à faire sécher. Si vous utilisez la grille de séchage, il est recommandé d'utiliser le cycle Temps de Séchage.

1. Placez la grille de séchage dans le tambour, en

insérant les rebords avant de la grille dans les trous du diaphragme du hublot.

A. Grille de séchage

2. Placez le linge sur la grille en laissant sufsamment

d'espace pour que l'air puisse circuler. Pour les vêtements, pliez-les et placez-les à plat sur la grille Pour les chaussures, placez-les avec les semelles vers le bas.

3. Fermez le hublot puis appuyez sur le bouton

Marche/Arrêt. Sélectionnez Temps de Séchage puis appuyez sur Durée pour sélectionner le temps de séchage.

4. Appuyez sur le bouton Départ/Pause.

Untitled-6 37 7/30/2019 3:05:08 PMOpérations Français38 Opérations Suggestions de séchage Articles (maximum 1,5 kg) Description Pulls lavables (mettre en forme et poser à plat sur la grille) Si vous utilisez la grille de séchage, pliez et posez les vêtements à plat an d'éviter qu'ils ne se froissent. Peluches (garnies de bres de coton ou de polyester) Peluche (garnies de mousse ou de caoutchouc) Oreillers à base de caoutchouc mousse Baskets Pour faire sécher des chaussures de sport, placez-les sur la grille, semelles vers le bas. ATTENTION

• Faire sécher à chaud des articles en plastique, en caoutchouc ou en caoutchouc mousse peut endommager l'article et engendrer un risque d'incendie.

• An d'éviter d'endommager les chaussures, utilisez la grille de séchage. Untitled-6 38 7/30/2019 3:05:08 PMFrançais 39 Opérations Guide des cycles Suivez toujours les instructions de l'étiquette d'entretien lors du séchage. Si elles ne sont pas présentes, reportez-vous au tableau suivant. Couvre-lits et couettes • Utilisez le réglage de température Élevée. Couvertures • Pour des résultats optimaux, faites sécher une seule couverture à la fois. Couches en tissu • Utilisez le réglage de température Élevée. Articles garnis de duvet • Ne faites pas sécher ces articles à un réglage impliquant de la chaleur. Le non-respect de cette consigne risque de provoquer un risque d'incendie. Utilisez uniquement le cycle Air Froid. Caoutchouc mousse (tapis, peluches, etc.)

• Ne faites pas sécher ces articles à un réglage impliquant de la chaleur. Le non-respect de cette consigne risque de provoquer un risque d'incendie. Utilisez uniquement le cycle Air Froid. Oreillers • Ajoutez quelques serviettes sèches pour favoriser l'action du tambour et faire goner les articles.

• Ne faites pas sécher des oreillers à base de capoc ou de mousse avec un réglage impliquant de la chaleur. Utilisez uniquement le cycle Air Froid. Plastiques (rideaux de douche, bâches, etc.)

• Utilisez le cycle Air Froid ou Temps de Séchage.

• Réglez le niveau de séchage sur un réglage inférieur ou sur le plus bas. ATTENTION N'utilisez pas le sèche-linge pour faire sécher des articles qui ne sont pas répertoriés ci-dessus. Untitled-6 39 7/30/2019 3:05:08 PMOpérations Français40 Opérations Fonctions spéciales Arrêt Différé Vous pouvez régler le sèche-linge de sorte qu'il effectue un cycle sélectionné à l'heure de votre choix.

1. Sélectionnez un cycle avec les options nécessaires.

2. Appuyez plusieurs fois sur le bouton Arrêt Différé

pour régler une heure comprise entre 1 heure et 24 heures, par incréments d'une heure.

3. Appuyez sur le bouton Départ/Pause. Le témoin

correspondant clignote et l'horloge commence le compte à rebours jusqu'à l'heure réglée. REMARQUE Pour annuler les réglages de la fonction Arrêt Différé, redémarrez le sèche-linge à l'aide du bouton Marche/ Arrêt. Sécurité Enfants La fonction Sécurité Enfants empêche les enfants de jouer avec le sèche-linge. Lorsque la fonction Sécurité Enfants est activée, seul le bouton Marche/Arrêt est opérationnel. Pour activer/désactiver la fonction Sécurité Enfants, maintenez les boutons Charges Mixtes et Smart Control ou Anti-pli et Niveau de Séchage simultanément enfoncés pendant 3 secondes. REMARQUE Si la fonction Sécurité Enfants est activée et que le sèche-linge est éteint puis rallumé, la fonction Sécurité Enfants reste activée. Smart Check Si le sèche-linge a détecté un problème, la fonction Smart Check vous permet de vérier l'état du sèche- linge sur un smartphone. Veuillez noter que la fonction Smart Check ne peut être utilisée qu'avec les smartphones des séries Galaxy et iPhone. Pour utiliser la fonction Smart Check, assurez-vous d'avoir téléchargé l'application Samsung Smart Washer/ Dryer, puis suivez les étapes indiquées ci-dessous.

1. Maintenez les boutons Durée et Charges Mixtes

enfoncés pendant 3 secondes, ou appuyez sur le bouton Smart Check. La DEL sur le panneau d'afchage tourne et le code de la fonction Smart Check s'afche.

2. Sur le smartphone, ouvrez l'application Samsung

Smart Washer/Dryer et appuyez doucement sur le bouton Smart Check.

3. Réglez l'appareil photo de votre smartphone sur

le code de la fonction Smart Check afché sur le panneau d'afchage.

4. Si le code d'information est reconnu, l'application

fournit des informations détaillées sur le problème ainsi que les instructions supplémentaires. REMARQUE

• Si de la lumière est rééchie sur l'écran du sèche- linge, le smartphone peut ne pas reconnaître le code d'information.

• Si le smartphone ne parvient pas à reconnaître le code, saisissez manuellement le code d'information sur le smartphone. Untitled-6 40 7/30/2019 3:05:08 PMFrançais 41 Maintenance AVERTISSEMENT

• Ne nettoyez pas le sèche-linge en pulvérisant directement de l'eau dessus.

• Ne le nettoyez pas en utilisant du benzène, du diluant, de l'alcool ou de l'acétone. Cela pourrait entraîner une décoloration, une déformation, des dommages, une électrocution ou un incendie.

• Avant de nettoyer le sèche-linge, veillez à débrancher le cordon d'alimentation. Panneau de commande Nettoyez-le avec un chiffon doux et humide. N'utilisez pas de produits de nettoyage abrasifs. Ne vaporisez aucun produit d'entretien directement sur le panneau de commande. Essuyez immédiatement toute éclaboussure ou liquide sur le panneau de commande. Extérieur Nettoyez-le avec un chiffon doux et humide. N'utilisez pas de produits de nettoyage abrasifs. Évitez d'utiliser ou de placer des objets tranchants ou lourds près de/sur le sèche-linge. Posez vos produits de nettoyage et lessive sur le socle (vendu séparément) ou dans un récipient de stockage séparé. Tambour Nettoyez-le avec un chiffon humide imprégné d'un détergent doux et non abrasif adapté aux surfaces en inox. Essuyez les résidus restants avec un chiffon propre et sec. Filtre à peluches Nettoyez le ltre à peluches après chaque cycle.

1. Ouvrez le hublot et tirez le ltre à peluches vers le

2. Ouvrez le ltre extérieur et retirez le ltre

3. Dépliez à la fois les ltres intérieur et extérieur.

4. Retirez les peluches présentes sur les deux ltres,

puis nettoyez les ltres à l'aide de la brosse de nettoyage. REMARQUE Pour nettoyer les ltres en profondeur, nettoyez-les à l'eau courant, puis faites-les sécher complètement.

5. Placez le ltre intérieur dans le ltre extérieur,

puis réinsérer le ltre à peluches dans sa position d'origine. ATTENTION

• Nettoyez le ltre à peluches après chaque cycle. Si vous ne le faites pas, les performances de séchage risquent de se dégrader.

• Ne faites pas fonctionner le sèche-linge si le ltre intérieur n'est pas inséré dans le ltre extérieur.

• Utiliser le sèche-linge avec un ltre à peluches mouillé peut provoquer des moisissures, des mauvaises odeurs ou une baisse des performances de séchage. Untitled-6 42 7/30/2019 3:05:09 PMFrançais 43 Maintenance Réservoir d'eau Pour éviter toute fuite, videz le réservoir d'eau après chaque cycle.

1. Avec vos deux mains, tirez le réservoir d'eau (A) en

avant pour le retirer.

2. Videz l'eau via l'orice de vidange (B), puis remettez

le réservoir d'eau en place. REMARQUE Si vous videz le réservoir d'eau et que vous appuyez sur le bouton Départ/Pause, le témoin correspondant s'éteint. Untitled-6 43 7/30/2019 3:05:10 PMMaintenance Français44 Maintenance Échangeur de chaleur Nettoyez l'échangeur de chaleur au moins une fois par mois. (ou lorsque la sonnerie retentit et que le voyant de l'échangeur thermique s'allume à l'écran.)

1. Appuyez doucement sur la zone supérieure du

cache extérieur (A) pour l'ouvrir.

2. Déverrouillez les xations (B).

3. Retirez le cache intérieur (C).

Untitled-6 44 7/30/2019 3:05:11 PMFrançais 45 Maintenance

4. Nettoyez l'échangeur de chaleur à l'aide de la

brosse de nettoyage fournie ou d'un aspirateur équipé d'un accessoire brosse. Veillez à ne pas plier ou endommager les ailettes de l'échangeur de chaleur lors du nettoyage. Cela risquerait de réduire les performances de séchage. ATTENTION

• An d'éviter de vous blesser ou de vous brûler, ne touchez pas et ne nettoyez pas l'échangeur de chaleur à mains nues.

• N'utilisez pas d'eau pour nettoyer l'échangeur de chaleur.

5. Nettoyez le cache intérieur à l'aide d'un chiffon

6. Réinsérez le cache intérieur dans sa position

d'origine, puis verrouillez les xations.

7. Fermez le cache extérieur.

REMARQUE Une fois le nettoyage terminé, assurez-vous que les xations sont verrouillées. Untitled-6 45 7/30/2019 3:05:12 PMFrançais46 Dépannage Contrôles Si vous rencontrez un problème avec votre sèche-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées. Symptôme Action Le sèche-linge ne fonctionne pas.

• Assurez-vous que le hublot est complètement fermé.

• Assurez-vous que le cordon d'alimentation est branché.

• Vériez le disjoncteur et les fusibles de votre domicile.

• Videz le réservoir d'eau.

• Nettoyez le ltre à peluches Le sèche-linge ne chauffe pas.

• Vériez le disjoncteur et les fusibles de votre domicile.

• Sélectionnez un autre réglage de chaleur que Air Froid.

• Vériez le ltre à peluches et le ltre de l'échangeur de chaleur. Nettoyez-les si nécessaire.

• Le sèche-linge est peut-être en phase de refroidissement du cycle. Le sèche-linge ne sèche pas. Vériez les points mentionnés ci-dessus, plus...

• Assurez-vous que le sèche-linge n'est pas en surcharge.

• Triez les articles légers et lourds séparément.

• Repositionnez les articles de grandes tailles et volumineux pour assurer un séchage homogène.

• Vériez que le sèche-linge se vidange correctement.

• Pour les petites charges, ajoutez quelques serviettes sèches.

• Nettoyez le ltre à peluches et le ltre de l'échangeur de chaleur. Le sèche-linge est bruyant.

• Vériez l'absence de pièces de monnaie, de boutons, de briquets, etc.

• Assurez-vous que le sèche-linge est de niveau et repose fermement sur le sol.

• Il est possible que le sèche-linge bourdonne à cause de l'air circulant dans le tambour et le ventilateur. Ceci est tout à fait normal. Le sèche-linge ne sèche pas le linge uniformément.

• Les coutures, poches et autres parties des vêtements sont plus difciles à sécher que d'autres. Ceci est tout à fait normal.

• Triez les articles lourds et légers séparément. Le sèche-linge émet une odeur étrange.

• Il est possible que le sèche-linge aspire les odeurs domestiques présentes dans l'air environnant, puis qu'il les rejette. Ceci est tout à fait normal. Le sèche-linge s'arrête avant que le linge ne soit sec.

• Il n'y a pas assez de linge dans le sèche-linge. Ajoutez plus d'articles et relancez le cycle.

• Il y a trop de linge dans le sèche-linge. Retirez des articles et relancez le cycle. Dépannage Untitled-6 46 7/30/2019 3:05:12 PMFrançais 47 Dépannage Symptôme Action Les vêtements sont pelucheux.

• Assurez-vous que le ltre à peluches est propre avant chaque cycle.

• Faites sécher les articles produisant des peluches (serviettes duveteuses) séparément des vêtements qui attirent ces peluches (pantalons en lin noirs).

• Répartissez les charges importantes en plusieurs charges plus petites. Les vêtements sont encore froissés après le cycle Anti-pli.

• Préférez les petites charges de 1 à 4 articles.

• Allégez la charge. Chargez des articles de type similaire. Les vêtements gardent une odeur après le cycle Air Froid.

• Assurez-vous d'avoir soigneusement lavé le linge imprégné d'odeurs fortes. Codes d'information Si le sèche-linge ne parvient pas à fonctionner, un code d'information devrait apparaître sur l'écran. Consultez le tableau ci-dessous et essayez les suggestions proposées. Code d'information Signication Action

Problème avec le capteur de température de l'air Nettoyez le ltre à peluches et/ou le ltre de l'échangeur de chaleur. Si le problème persiste, appelez le centre de dépannage. tC5 Problème avec le capteur de température du compresseur Attendez 2 à 3 minutes. Mettez l'appareil sous tension et redémarrez-le.

Fonctionnement du sèche-linge avec le hublot ouvert Fermez le hublot, puis redémarrez l'appareil. Si le problème persiste, appelez le centre de dépannage. HC Surchauffe du compresseur Appelez le service de dépannage. 9C2 Tension basse détectée Vériez que le cordon d'alimentation est branché. Si le problème persiste, appelez le centre de dépannage.

Réservoir d'eau plein La pompe de vidange est hors service. Videz le réservoir d'eau, mettez l'appareil sous tension et redémarrez-le. Si le problème persiste, appelez le centre de dépannage. FIL+tEr (la sonnerie retentit) L'échangeur de chaleur doit être nettoyé Nettoyez l'échangeur de chaleur. Pour tout code non répertorié ci-dessus, ou si le code d'information continue d'apparaître, appelez le centre de dépannage. Untitled-6 47 7/30/2019 3:05:12 PMFrançais48 Annexe Tableau des symboles textiles Les symboles suivants fournissent des conseils d'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent des symboles relatifs au séchage, au blanchiment, au repassage et au nettoyage à sec, le cas échéant. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles nationaux ou importés). Respectez ces symboles d'entretien an d'optimiser la durée de vie de votre linge et d'éviter les problèmes de lavage. Cycle de lavage Normal Permanent Press / Wrinkle Resistant / Anti-pli Gentle / Délicat Lavage à la main Température de l'eau** Chaude Tiède Froide REMARQUE ** Les points représentent la température appropriée de l'eau de lavage. La plage de températures pour le réglage Hot (Chaude) est comprise entre 41 et 52 °C, pour le réglage Warm (Tiède) entre 29 et 41 °C et pour le réglage Cold (Froide) entre 16 et 29 °C. (La température de l'eau de lavage doit être d'au moins 16 °C pour activer les agents nettoyants et obtenir un lavage efcace.) Agent de blanchiment Tout type d'agent de blanchiment autorisé (si nécessaire) Non chloré (non décolorant) Agent de blanchiment (si nécessaire) Cycle de séchage en machine Normal Permanent Press / Wrinkle Resistant / Anti-pli Gentle/ Délicat Instructions spéciales Séchage en suspension Séchage sans essorage Séchage à plat Réglage de chaleur Élevée Moyenne Basse Toutes températures Pas de chaleur/d'air Annexe Untitled-6 48 7/30/2019 3:05:17 PMFrançais 49 Annexe Prêt à repasser ou températures vapeur Élevée Moyenne Basse Symboles d'avertissement pour le lavage Ne pas laver Ne pas tordre Agent de blanchiment interdit Pas de séchage en machine Pas de vapeur (ajoutée au fer à repasser) Pas de repassage Nettoyage à sec Nettoyage à sec Pas de nettoyage à sec Séchage en suspension Séchage sans essorage Séchage à plat Protection de l'environnement Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le mettre au rebut, veuillez respecter les normes locales en matière de mise au rebut des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil. Untitled-6 49 7/30/2019 3:05:21 PMAnnexe Français50 Annexe Caractéristiques techniques

Untitled-6 51 7/30/2019 3:05:21 PMAnnexe Français52 Annexe Données de consommation Modèle Cycle Charge (kg)* Énergie (kWh) Durée maxi. (minutes) DV9*M52**** Coton** 9 1,56 188 4,5 0,9 130 Repassage facile** 9 1,1 130 Synthétiques 4,5 0,71 86 DV8*M52**** Coton** 8 1,43 169 4 0,8 120 Repassage facile** 8 1,02 118 Synthétiques 4 0,65 80 DV7*M52**** Coton** 7 1,26 148 3,5 0,73 110 Repassage facile** 7 0,94 108 Synthétiques 3,5 0,61 75

• : Poids du linge sec ** : programme test EN 61121:2013 Les données sans astérisque (*) ont été calculées sur la base du programme test EN 61121:2013. Les données de consommation peuvent différer des valeurs nominales indiquées ci-dessus, selon la taille de la charge, les types de textiles, les taux d'humidité résiduelle après essorage, les variations de l'alimentation électrique et les éventuelles options supplémentaires sélectionnées. Untitled-6 52 7/30/2019 3:05:21 PMFrançais 53 Annexe Modèle Cycle Charge (kg)* Énergie (kWh) Durée maxi. (minutes) DV9*M50**** Coton** 9 2,20 190 4,5 1,12 130 Repassage facile** 9 1,70 155 Synthétiques 4,5 0,85 78 DV8*M50**** Coton** 8 1,87 170 4 1,10 125 Repassage facile** 8 1,54 140 Synthétiques 4 0,78 72 DV7*M50**** Coton** 7 1,67 150 3,5 1,00 120 Repassage facile** 7 1,43 130 Synthétiques 3,5 0,67 68

• : Poids du linge sec ** : programme test EN 61121:2013 Les données sans astérisque (*) ont été calculées sur la base du programme test EN 61121:2013. Les données de consommation peuvent différer des valeurs nominales indiquées ci-dessus, selon la taille de la charge, les types de textiles, les taux d'humidité résiduelle après essorage, les variations de l'alimentation électrique et les éventuelles options supplémentaires sélectionnées. Untitled-6 53 7/30/2019 3:05:21 PMAnnexe Français54 Annexe Fiche technique des sèche-linge domestiques Fiche de données techniques pour les sèche-linge domestiques Tel que détaillé dans le Règlement UE n° 392/2012 REMARQUE Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle DV7*M52**** DV8*M52**** DV9*M52**** Capacité kg 7 8 9 Type Condensateur Condensateur Condensateur Classe énergétique A+++ (très économe) à D (peu économe) A+++ A+++ A+++ Consommation d'énergie Consommation d'énergie annuelle (AE_C)

kWh/an 158,0 176,0 194,0 Sèche-linge automatique Oui Oui Oui Consommation d'énergie (E_dry) Programme pour coton standard en charge pleine kWh 1,26 1,43 1,56 Consommation d'énergie (E_dry.1/2) Programme pour coton standard en demi-charge kWh 0,73 0,80 0,90 mode Off (Éteint) et mode Left-on (Veille) Consommation d'énergie en mode Off (Éteint) (P_o) en charge pleine W 0,50 0,50 0,50 Consommation en mode Left-on (Veille) (P_l) en charge pleine W 5,00 5,00 5,00 Durée du mode Left-on (Veille) min 10 10 10 Cycle auquel les informations sur l'étiquette et la che technique renvoient

Coton + Niveau de Séchage 2 + (Anti-froissage désactivée) Durée du programme standard Durée de programme pondérée Programme pour coton standard en charge pleine et en demi-charge min 126 141 155 Durée de programme (T_dry) Programme pour coton standard en charge pleine min 148 169 188 Durée de programme (T_dry.1/2) Programme pour coton standard en demi-charge min 110 120 130 Classe d'efcacité de condensation A (très efcace) à G (peu efcace) B B B Efcacité de condensation moyenne en charge pleine % 81 81 81 Efcacité de condensation moyenne en demi-charge % 81 81 81 Efcacité de condensation pondérée % 81 81 81 Niveau sonore Séchage en charge pleine dB (A) re 1 pW 65 65 65 Nom de la société Samsung Electronics Co., Ltd. Untitled-6 54 7/30/2019 3:05:22 PMFrançais 55 Annexe Samsung Nom du modèle DV7*M50**** DV8*M50**** DV9*M50**** Capacité kg 7 8 9 Type Condensateur Condensateur Condensateur Classe énergétique A+++ (très économe) à D (peu économe) A++ A++ A++ Consommation d'énergie Consommation d'énergie annuelle (AE_C)

kWh/an 211,0 235,0 258,0 Sèche-linge automatique Oui Oui Oui Consommation d'énergie (E_dry) Programme pour coton standard en charge pleine kWh 1,67 1,87 2,20 Consommation d'énergie (E_dry.1/2) Programme pour coton standard en demi-charge kWh 1,00 1,10 1,12 mode Off (Éteint) et mode Left-on (Veille) Consommation d'énergie en mode Off (Éteint) (P_o) en charge pleine W 0,50 0,50 0,50 Consommation en mode Left-on (Veille) (P_l) en charge pleine W 5,00 5,00 5,00 Durée du mode Left-on (Veille) min 10 10 10 Cycle auquel les informations sur l'étiquette et la che technique renvoient

Coton + Niveau de Séchage 2 + (Anti-froissage désactivée) Durée du programme standard Durée de programme pondérée Programme pour coton standard en charge pleine et en demi-charge min 133 144 156 Durée de programme (T_dry) Programme pour coton standard en charge pleine min 150 170 190 Durée de programme (T_dry.1/2) Programme pour coton standard en demi-charge min 120 125 130 Classe d'efcacité de condensation A (très efcace) à G (peu efcace) B B B Efcacité de condensation moyenne en charge pleine % 81 81 81 Efcacité de condensation moyenne en demi-charge % 81 81 81 Efcacité de condensation pondérée % 81 81 81 Niveau sonore Séchage en charge pleine dB (A) re 1 pW 65 65 65 Nom de la société Samsung Electronics Co., Ltd. Untitled-6 55 7/30/2019 3:05:22 PMAnnexe Français56 Annexe REMARQUE

1. La consommation d'énergie annuelle est mesurée avec 9 kg et 258 kWh (8 kg et 235 kWh) utilisés par an, sur

la base de 160 cycles de séchage du programme standard pour coton en charge pleine et en demi-charge et la consommation des modes de faible puissance. La consommation d'énergie réelle par cycle dépendra de la façon dont l'appareil est utilisé.

2. Le « programme standard pour coton » utilisé en charge pleine et en demi-charge est le programme de séchage

standard auquel les informations de l'étiquette et de la che renvoient ; ce programme est approprié au séchage du linge en coton normalement mouillé et il s'agit du programme le plus efcace en termes de consommation d'énergie pour le coton. Les données de consommation peuvent différer des valeurs nominales indiquées ci-dessus, selon la taille de la charge, les types de textiles, les taux d'humidité résiduelle après essorage, les variations de l'alimentation électrique et les éventuelles options supplémentaires sélectionnées. Untitled-6 56 7/30/2019 3:05:22 PMMémo Untitled-6 57 7/30/2019 3:05:22 PMMémo Untitled-6 58 7/30/2019 3:05:22 PMMémo Untitled-6 59 7/30/2019 3:05:22 PMDES QUESTIONS OU DES COMMENTAIRES ? PAYS APPELEZ LE OU RENDEZ-VOUS SUR LE SITE
