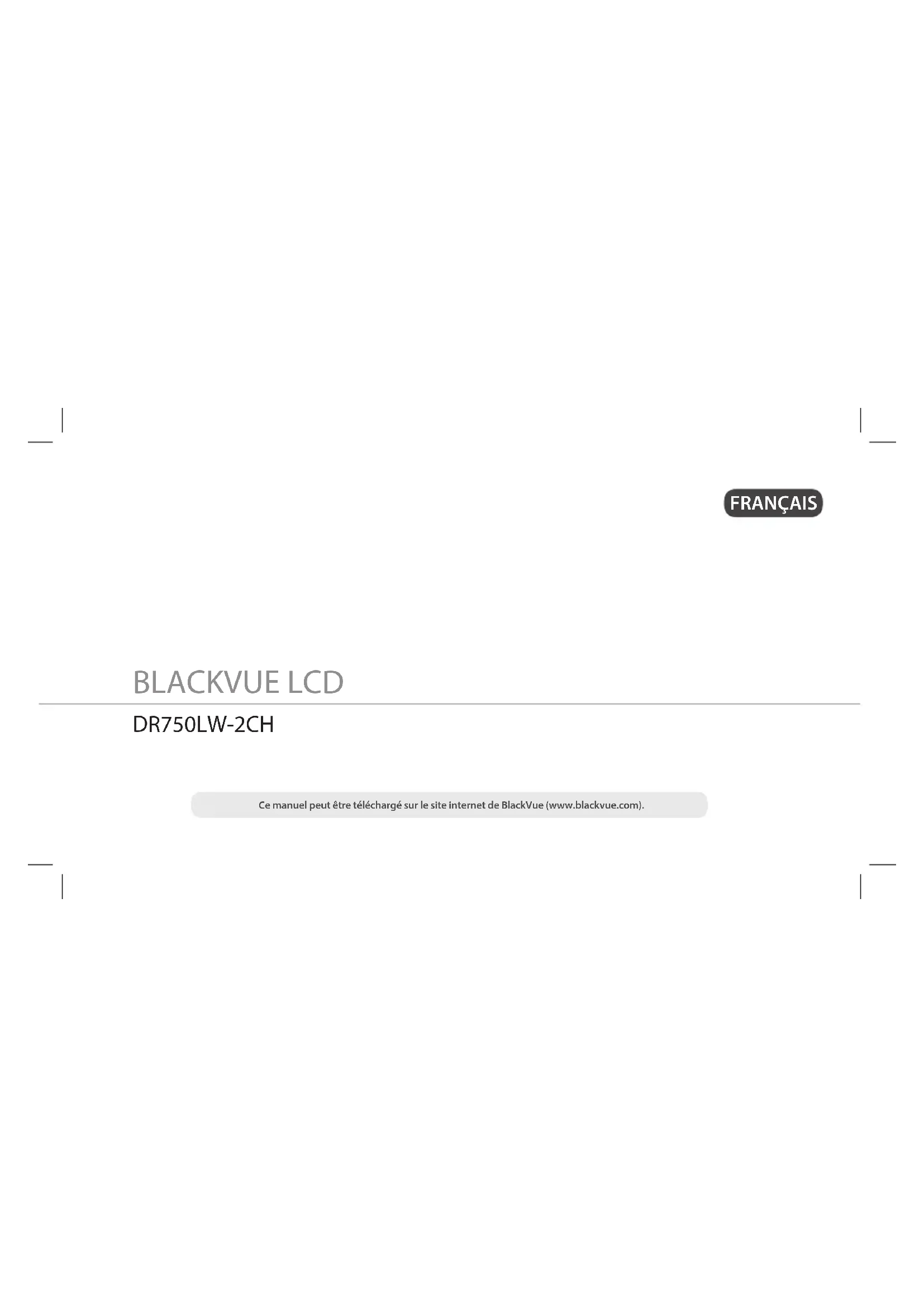

MODE D'EMPLOI DR750LW2CH BlackVue
Ce manuel peut être télécharge sur le site Internet de BlackVue (www.blackvue.com).
Table des matieres
Demarrage
19 Désignation de chaque piece
Installation de BlackVue
22 Insérer et retirer la carte microSD
BlackVue Viewer et App
25 BlackVue App
18 Composants du pack
21 Verifier l'emplacement de I'installation
23
Installation
25 BlackVue Viewer
Démarrage
Composants du pack
Camera Vue avant Manuel
Cable d'alimentation Brides de fixation pour cable (8)
Lecteur de carte microSD Camera Vue Arriere
Bande adhesive double-face pour le support
Carte microSD kVueViewer et manuel fournis)
Cable de connexion de la camera de la vie arrête
Remarque
- Les images de composants contenues dans ce manuel peuvent etre differentes de la vie modele.
Pour améliorer les performances de l'appareil, les composants peuvent être remplacés sans avis préalable.
- Les composants et pieces supplémentaires du pack sont vendus séparément et peuvent être achetés sur le site internet de BlackVue (www.blackvue.com).
Désignation de chaque piece

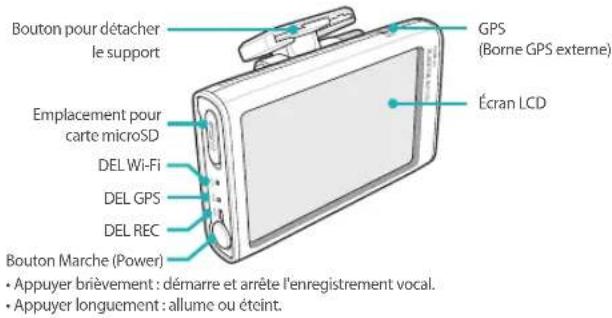

Caméra Vue avant
Remarque
Le GPS externe est vendu séparation.
'Hancom Inc.' est titulaire des droits de la police 'HANDotum / HANDotumB / HANDotumExt' utilisée dans le firmware DR750LW-2CH.
BLACKVUELCD 19

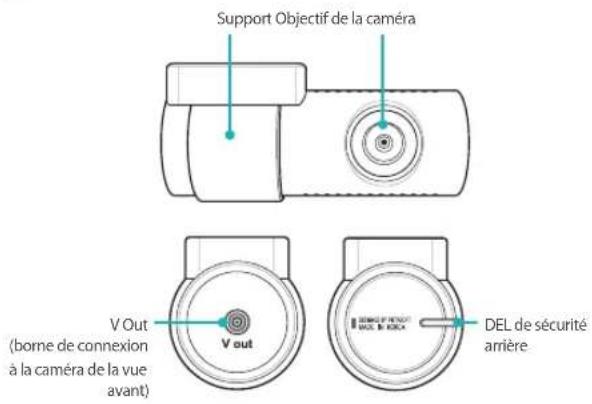

Caméra Vue Arrière
Installation de BlackVue Vérifier l'emplacement de l'installation
1 Installer laamera de la vue avant a proximate du rétroviseur est recommandé. Retirez les corps étrangers, essuyez les traces d'humidité et nettoyez à l'aide d'un chiffon sec l'emplacement prévu pour l'appareil.
2 Installer laamera de la vue arriere sur la partie supérieure de la fenetre. arriere est recommendé.
Remarque
- Ne l'installez pas dans un endroit où celui-ci pourrait perturber le champ de vision du conducteur.
- Installer l'appareil à l'emplacement indiqué est recommandé.
BLACKVUE LCD I 21
Insérer et retirer la carte microSD
1 Insérez la carte microSD dans l'emplacement prévu à cet effet en suivant la direction indiquée dans l'illustration ci-dessous:
2 Pour-retirer la carte microSD, poussez doucement avec le pouce sur le milieu de la carte microSD et retirez la carte. Verifie que la carte microSD ne desserte pas lorsque vous ont zea la carte.
Attention
- Ne pas enlever la carte microSD pendant la phase d'enregistrement ou de lecture des données. Les données risquent sinon d'être endommagées ou un dysfonctionnement peut se produit.
- Les données importantes doivent être copiees sur un autre support de stockage. Pittasoft Co., Ltd. ne saurait etre tenu responsable d'une perte de données consecutive a une negligence.
Remarque
- Insérer ou retirer la carte microSD à condition que l'appareil soit éteint.
- Les cartes microSD sont des consommables. ÀpRES une utilisation prolongée, il faut les remplacer par de nouvelles.
Installation
1 Arrêtez le vehicule à un emplacement éclairé et sur puis retirez la clé du contact.
Fixez laamera de la vue avant sur la vitre du pare-brise à l'aide de la bande adhéasive double-face.
Fixez l'objet de laamera de la vue arrête sur la vitre arrête du vehicule à la bande adhéasive double-face de sorte que l'objet puisse être placé au milieu du vehicule.
Reliez la borne V In de laamera de la vue avant sur la borne V Out de laamera de la vue arrête à l'aide du cable de connexion de laamera de la vue arrête.
5 Utilisez le cable d'alimentation pour brancher DC In de l'appareil sur la prise électrique du vehicule.
Remarque
Il est nécessaire d'utiliser Power Magic (le dispositif de prévention de décharge de la batterie) pour l'enregistrement video lorsque le vehicule est garé.
Pour utiliser BlackVue avec d'autres appareils utilisant un cable d'alimentation, procurez-vous un adaptateur double prise.
BLACKVUE LCD 123

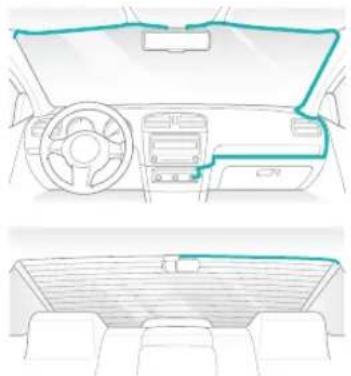

6 Rangez les cables, avec la bride de fixation, pour éviter qu'ils ne génent le champ de vision du conducteur.
7 Demarrez le vehicule puis contrrolez si l'appareil fonctionne correctement.
8 Ajustez l'angle de laamera pour pouvoir voir l'écran LCD. Desserrez légerement la vis de réglage pour ajuster l'angle de laamera puis serrez-la à nouveau. Meme lorsque le support s'est détaché, l'angle de laamera peut être conservé. Ainsi laamera peut être installée dans le même angle d'objectif qu'avant.
Attention
- Ne pas enlever la carte microSD pendant la phase d'enregistrement ou de lecture des données. Les données risquent sinon d'être endommagées ou un dysfonctionnement peut se produit.
Remarque
- Àproun un tour en voiture pour tester l'appareil, contrôle si la video a été enregistrée correctement.
La video enregistrée est sauvegardée au format MP4.
VEUILLEZ D'ABORD BRANCHER LA CAMERA ARRIERE AVANT DE BRANCHER LE CORDON D'ALIMENTATION SUR LA CAMERA AVANT.
BlackVue Viewer et App

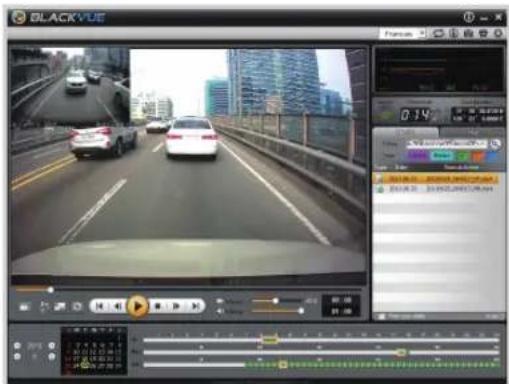

BlackVue Viewer
BlackVue Viewer yous permit de dire les videos, gerer les fischiers enregistrres et configurer les parametes. BlackVue Viewer et le manuel sont fournis avec une carte microSD.
BlackVue App
BlackVue s'utilise facilement en inscrant une carte microSD dans un smartphone ou une tablette PC ou en connectant BlackVue à une connexion Wi-Fi. Vous pouvez télécharger l'application BlackVue sur Play Store (Android), l'App Store (iOS) ou Windows store. Le mot de passer initial est blackvue, mais l'utiliser au la possibilité de le changer.
Lecture des enregistements videos (VOD) et fonction de visionnage en temps reel
- Mise à jour du micrologiciel
- Configuration de BlackVue
- Partage de videos sur YouTube
Gestion des fichiers video
Le fonctionnement est soumis aux deux conditions suivantes:
(1) Cet apparéil ne doit pas cause des interférences nocives, et
(2) Cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui pouraient provoquer un fonctionnement non souhaitable.
ATTENION: Les changements ou modifications qui ne sont pas expraisement approuvées par la partie responsable de la conformite est susceptible d'annuler le droit de l'utiliser a faire fonctionner l'appareil.
Remarque: Cet apparéil a été testé et respecte les limitations d'un apparéil numérique de classe B, conformément à la section 15 des directives FCC. Ces normes visant à fournir aux installations résidentielles une protection raisonnable contre les interférences. Cet apparéil généra, utilise et peut diffuser des signaux radioélectriques. En outre, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Il ne peut toutefois pas été garanti qu'aucune interférènce ne se produit dans certaines installations. Si cet apparéil est à l'origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce qui peut être déterminé en l'allumant puis en l'éteignant, il est recommendé à l'utiliser du prendre l'une des mesures suivantes pour tenter de remédier à ces interférences.
- Réorientez ou changez l'emplacement de l'antenne réceptrice.
- Eloiignez l'appareil du récepteur.
- Branchez l'appareil à une prise appartenant à un circuit différent de celui du récepteur.
- Consultez le revendeur ou un technicien radio/television qualifie.
des directives FCC.
YCK-DR750LW-2CH
Garantie produit
Ce produit est garanti 1 an a compter de sa date d'achat. (Les accessoires comme les batteries et les cartes microSD: six mois)
Les produits Pittasoft Co., Ltd. sont garantis conformément aux nouvelles directives de reglement des litiges de consommation (prévues par la Commission des relations commerciales, loyales de Corée). La disposition est comme suit : si un service est demandé, Pittasoft ou l'un de ses sous-traitants désignés fournir a ledit service.
| Nom du produit (Nom du modulo) N° de série | | |
| Date d'achat Revendeur | | |
| Informations client Adressé / Numéro de téléphone | | |
| Type de dégât | Garantie |
| Période de garantie Hors période de garantie |
| Performance/Problèmes fonctionnels ou Problèmes lors de conditions d'utilisation normales | Réparation grave requise dans un délal de 10 jours après l'achat | Échange produit/Remboursement du prix d'achat | N/A |
| Réparation grave requise dans un délal d'un mois après l'achat | Échange produit |
| Réparation grave requise dans un délal d'un mois après l'échange | Échange produits/Remboursement du prix d'achat |
| Absence d'échange | Remboursement du prix d'achat |
| Type de dégât | Garantie |
| Période de garantie Hors période de garantie |
| Performance/Problèmes fonctionnels ou Problèmes lors de conditions d'utilisation normales | Réparation Activé | Défauts Réparation gratuite | | Réparation payée/Échange payé/Réparation gratuite au terme de la garantie gratuite |
| Panne due au même défaut (troisième fois) après réparation | monta échange produit/Remboursement du rechargement du prix d'achat | |
| Réparation Désactivé | Perte du produit à destination du service réparation Remboursement du rechargement durant la période de détention | avec un ajusté de 10% au montant d'amortissement fixe(maximum: prix d'achat) |
| Lorsque la réparation n'est peut être réalisée en raison d'un manque de pieces de rechange durant la période de détention |
| Lorsque la réparation ne peut pas être réalisée avec les pieces de rechange | Échange produit/Remboursement après dépréciation fixe |
| 1) Dysfonctionnement consécutif à une mauvaise utilisation du client- Dysfonctionnement et dégats résultat d'une mauvaise manipulation (chute, impact, dommage ou opération forcee par exemple) ou mauvaise utilisation- Dysfonctionnement et dégats après que le client ou une partie hierce ait réparé le produit et non par un technicien du service après-vente Pittasoft- Dysfonctionnement et dégats dus à l'utilisation de composants, de consommables ou de pieces vendues séparément non indiqués par Pittasoft2) Autres cas- Dysfonctionnement dû à des catastrophes naturelles (incendie, inondation, tremblement de terre par exemple)- La durée de vie des pièces consommables est expirée- Dysfonctionnement dû à une cause extérieure | Réparation payée Réparation payée |
Cette garantie est seulement applicable dans le pays d'achat du produit.
Un échange ou remboursement est uniquement possible auprès du vendeur ou le produit a eté acheté.
