SM26G - Climatisation Maiko - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Climatiseur monobloc, puissance de 2600 W, capacité de refroidissement de 9000 BTU/h
Type d'utilisation	Idéal pour les pièces jusqu'à 30 m², fonctionnement en mode refroidissement, déshumidification et ventilation
Maintenance	Filtres lavables, nettoyage régulier recommandé, recharge de gaz à prévoir tous les 2-3 ans selon l'utilisation
Sécurité	Protection contre les surcharges, arrêt automatique en cas de surchauffe, conforme aux normes CE
Informations générales	Garantie de 2 ans, niveau sonore de 55 dB, dimensions compactes pour un placement facile

FOIRE AUX QUESTIONS - SM26G Maiko

Comment installer le Maiko SM26G ?

Veuillez suivre le manuel d'installation fourni dans l'emballage. Assurez-vous que l'unité intérieure et l'unité extérieure sont correctement raccordées et qu'elles respectent les distances minimales recommandées.

Quel type de gaz réfrigérant utilise le Maiko SM26G ?

Le Maiko SM26G utilise du R32 comme gaz réfrigérant. Veuillez vous assurer que le système est manipulé par un professionnel qualifié.

Comment nettoyer le filtre de l'unité ?

Pour nettoyer le filtre, retirez-le de l'unité, puis aspirez la poussière ou rincez-le à l'eau tiède. Laissez sécher complètement avant de le remettre en place.

Pourquoi mon Maiko SM26G ne refroidit-il pas ?

Vérifiez que l'unité est en mode refroidissement et que la température réglée est inférieure à la température ambiante. Assurez-vous également que les filtres ne sont pas obstrués et que l'unité extérieure n'est pas bloquée.

Comment régler la température sur le Maiko SM26G ?

Utilisez la télécommande fournie pour augmenter ou diminuer la température. Appuyez sur les boutons '+' ou '-' pour régler la température souhaitée.

Quel est le niveau sonore du Maiko SM26G ?

Le niveau sonore de l'unité intérieure est d'environ 22 dB(A) en mode silencieux, ce qui est très discret pour un confort optimal.

Que faire si l'affichage de la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont déchargées. Remplacez-les si nécessaire et essayez à nouveau. Si le problème persiste, contactez le service client.

Quelle est la garantie offerte avec le Maiko SM26G ?

Le Maiko SM26G est généralement couvert par une garantie de 2 ans sur les pièces, mais cela peut varier selon le revendeur. Vérifiez votre facture ou le certificat de garantie pour plus de détails.

Comment puis-je contacter le service client pour le Maiko SM26G ?

Vous pouvez contacter le service client par téléphone au numéro indiqué dans le manuel ou par email à l'adresse fournie sur notre site web.

Le Maiko SM26G peut-il être utilisé dans une pièce de plus de 50 m² ?

Non, le Maiko SM26G est conçu pour des surfaces allant jusqu'à 30 m². Pour des surfaces plus grandes, il est recommandé d'installer plusieurs unités ou un modèle plus puissant.

MODE D'EMPLOI SM26G Maiko

N'installez pas et n'utilisez pas votre climatiseur portable avant d'avoir lu attentivement le présent guide d'instruction.

Veuillez conserver ce manuel pour la garantie du produit et pour une consultation ultérieure.

ATTENTION

1." NE BLOQUEZ PAS LA VENTILATION ! Veillez à ce que la ventilation d'entrée et de sortie ne soit pas bloquée, et ce, en aucune circonstance.
2. Utilisez cet appareil sur une surface horizontale afin d'éviter toute fuite d'eau.
3. N'utilisez pas cet appareil dans une atmosphère explosive ou corrosive.
4. Utilisez cet appareil dans une température ambiante de maximum 32 degrés centigrades.
5. L'appareil doit être utilisé en mode chauffage lorsque la température ambiante intérieure se situe entre 7°C et 23°C, et lorsque la température ambiante extérieure se situe entre 7°C et 17°C.
6. Nettoyez régulièrement le filtre à air afin que le refroidissement soit le plus efficace.
7. Lorsque l'appareil est éteint, veuillez patienter pendant au moins 3,5 minutes avant de le redémarrer. Cela empêchera d'endommager le compresseur.
8. Pour que le compresseur soit opérationnel, l'appareil doit être alimenté par au moins 7 ampères d'électricité. Afin d'éviter tout arrêt de l'électricité du ménage, n'utilisez pas de rallonge sur cet appareil.
9. Cet appareil est utilisé pour le refroidissement, la déshumidification et le chauffage intérieur.
10. Lorsque le climatiseur redémarre, le ventilateur se met en marche mais le compresseur devra attendre que l'alarme de refroidissement ait clignoté pendant trois minutes avant de se mettre en marche.
- En mode chauffage, l'alarme de chauffage va clignoter pendant 3,5 minutes avant que le compresseur et le ventilateur ne se mettent en marche.

1. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, un de ses techniciens ou un électricien qualifié afin d'éviter tout danger.

2. Cet appareil n'est pas conçu pour une utilisation par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience ou de connaissance, à moins qu'elles soient surveillées ou qu'elles reçoivent des instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Il est conseillé de surveiller les jeunes enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil.

3. Si cet appareil doit être éliminé, il convient de d'abord enlever les batteries afin de les éliminer en toute sécurité.

ALIMENTATION ELECTRIQUE

(1) Confirmez l'alimentation adéquate.
(2) Insérez fermement la fiche dans la prise afin d'obtenir l'alimentation électrique et de réduire la possibilité de risque de blessure.
(3) Retirez la fiche de la prise sans tirer sur le cordon car cela risquerait d'endommager le câble électrique.

LIEUX CONVENANT A L'UTILISATION

220-240V OK!

(1) En raison de l'expulsion d'air chaud, n'utilisez pas cet appareil dans une trop petite pièce.
(2) Afin d'éviter tout risque de blessure, n'utilisez pas cet appareil dans une pièce humide.
(3) Ne placez pas cet appareil à la lumière directe du soleil car cela risquerait d'altérer la peinture de l'appareil.

CONSEILS UTILES

• L'appareil dispose d'un dispositif spécial d'arrêt du chauffage.
- Veillez à ce que l'appareil ne soit pas placé contre des objets qui pourraient obstruer l'arrivée d'air, comme des meubles ou des rideaux, car cela risquerait d'affecter considérablement ses performances.
- Ne placez pas l'appareil à la lumière directe du soleil car cela entraînera une surchauffe de l'appareil et son extinction.

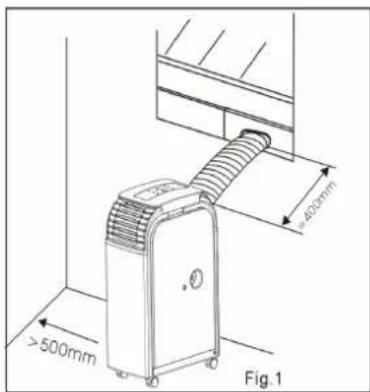

ATTENTION

Veillez à respecter les étapes suivantes pour que les modes de chauffage et de refroidissement soient efficaces :

1) N'étendez pas le tuyau de sortie sur une longueur de plus de 400 mm. Le tuyau de sortie doit être maintenu de façon parallèle et ne doit pas être courbé ou dirigé vers le bas.
2) Une distance d'au moins 500 mm doit être maintenue du côté du filtre de l'appareil.
3) Cet appareil convient pour une surface d'environ 18 à 24 m².
4) Lorsque l'appareil commence un dégivrage, le message « DF » s'affiche sur l'écran.

Votre climatiseur a été conçu et fabriqué en respectant les normes d'ingénierie moderne les plus rigoureuses.

Ses nombreuses fonctionnalités comprennent une télécommande qui vous permettra de contrôler toutes les fonctions en toute simplicité, mais aussi :

• Un déplacement aisé de pièce en pièce grâce à des roulettes
• Aucune installation requise – branchez tout simplement l'appareil à n'importe quelle prise électrique de la maison.
• Une conception de système de réfrigération permettant de refroidir l'air instantanément en cas de besoin
• Un cycle de déshumidification de l'air filtré afin d'améliorer les conditions de respiration grâce à un puissant processus de déshumidification
• Si la fonction télécommande n'est pas utilisée, votre pavé électronique à accès direct permet de facilement identifier l'opération manuelle
• Une minuterie programmable de 24 heures pouvant être utilisée avec les paramètres de climatisation ou de déshumidification d'air
• Une fonction de contrôle de veille unique
• 220-240 Volts, 50 Hz en mode marche
• Un cordon de 1,6 mètres avec prise

INSTRUCTIONS RELATIVES AU DEBALLAGE

1. Placez l'appareil en position droite avant le déballage.
2. Coupez les deux bandes d'emballage.
3. Faites glisser le carton vers le haut afin de le dégager de la base.
4. Saisissez les deux poignées de transport de chaque côté de l'appareil et tirez-les avec précaution jusqu'à ce qu'il glisse hors de la base en mousse.
5. Retirez la bandelette située à l'intérieur du conduit d'aération et retirez le conduit d'aération.
6. Installez le conduit d'aération sur l'appareil avant de le mettre en marche.

1. Unité de contrôle d'air
2. Télécommande (piles non incluses – taille 1,5 VOLTS UM4 AAA CR03 requises)

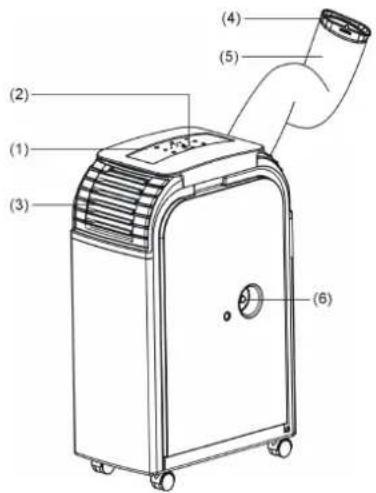

NOM DES ELEMENTS

1. Panneau de commande
2. Receveur à distance
3. Orifice de ventilation réglable
4. Tube de raccord
5. Conduit d'aération
6. Orifice d'évacuation supérieur

(1) (2) (3) (4) (5) (6)

1. Entrée d'air froid
2. Filtre d'air froid
3. Entrée d'air chaud
4. Filtre d'air chaud
5. Tuyau d'évacuation

(7) (8) (9) (10) (11)

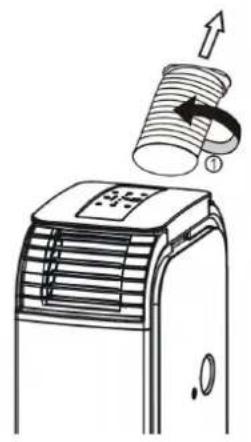

INSTALLATION DU TUYAU DE SORTIE

1. Tournez le tuyau dans le sens indiqué par la pointe de flèche □ afin de retirer le tuyau de l'appareil.
2. Tournez le tuyau dans le sens indiqué par la pointe de la flèche ⊥ afin de le fixer à l'appareil.

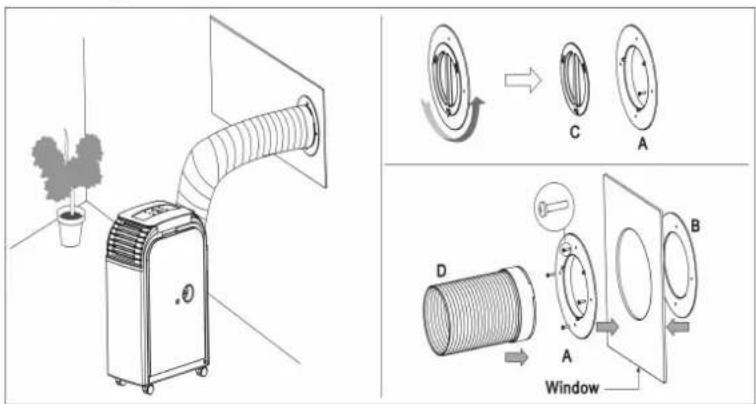

Lorsqu'il est placé à l'extérieur

Maintenez l'appareil à l'abri de la lumière du soleil pour une utilisation durable.

Lorsque vous utilisez ce kit pour fenêtre, veuillez fixer l'élément E (à l'intérieur) et F (à l'extérieur) à la fenêtre à l'aide de vis et d'écrous, ensuite, installez l'élément D dans l'élément F (voir illustrations) et branchez le câble du contrôleur à distance extérieur du kit pour fenêtre au receveur situé sur l'appareil. Ouvrez le voile, placez le pilier dans l'orifice et fixez-le.

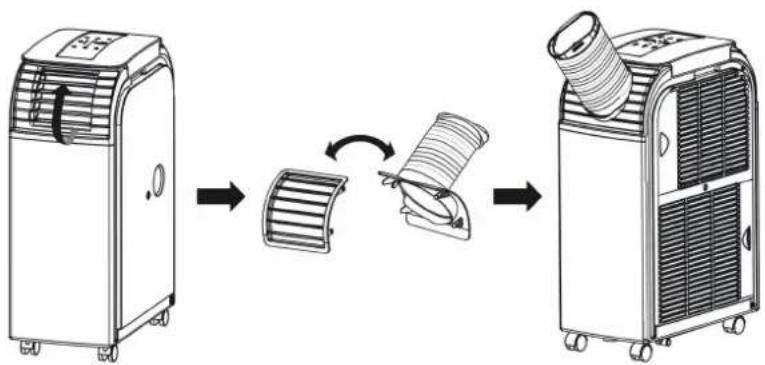

Comment profiter du mode chauffage ?

Fig.01
Fig.02
Fig.03

Utilisation en mode chauffage :

Démontez la prise et le tuyau de sortie comme indiqué par le sens de la flèche à la Fig. 01 et échangez les deux pièces à installer.

L'appareil dans son ensemble est illustré à la Fig. 03.

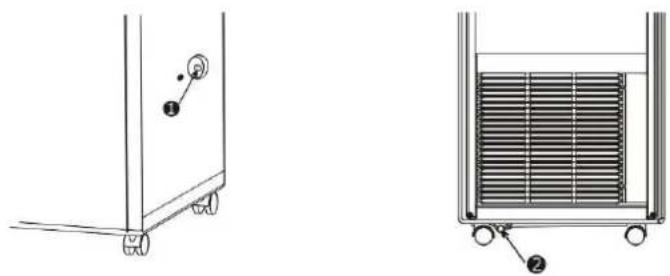

AVIS

Cet appareil est capable de faire évaporer automatiquement la condensation et le flux par le tuyau de sortie.

1. Lorsque l'appareil est en mode refroidissement, le tuyau de sortie

ne doit pas être installé. Veillez à ce que le capuchon en caoutchouc soit placé sur le tuyau d'évacuation lorsque l'appareil est en marche.

1. Lorsque l'appareil est en mode chauffage, afin d'améliorer l'effet de chauffage, le capuchon en caoutchouc ① situé sur le tuyau d'évacuation doit être retiré

et un tuyau d'évacuation adéquat doit être installé.

1. Lorsqu'il fonctionne en mode déshumidification, le capuchon en caoutchouc 1 situé sur le tuyau d'évacuation doit être retiré et un tuyau d'évacuation adéquat doit être installé.

- Veuillez retirer le tuyau de sortie d'air, connecter un tuyau d'évacuation à l'orifice d'évacuation afin de permettre à l'eau de sortir afin de laisser la capacité de déshumidification s'intensifier.

Lorsque le réservoir d'eau est plein, "E4" sera affiché sur l'écran d'affichage. Afin de reprendre l'opération, veillez enlever le capuchon en caoutchouc "L" du tuyau d'évacuation pour drainer l'eau. Lorsque le drainage est complété, veillez redémarrer l'appareil et puis il peut fonctionner normalement.

Fonction "MODE" sélecteur

Programmation d'heure

Vitesse de ventilation automatique

Haute vitesse

Moyenne vitesse

Basse vitesse

Minuterie

Sélecteur de température

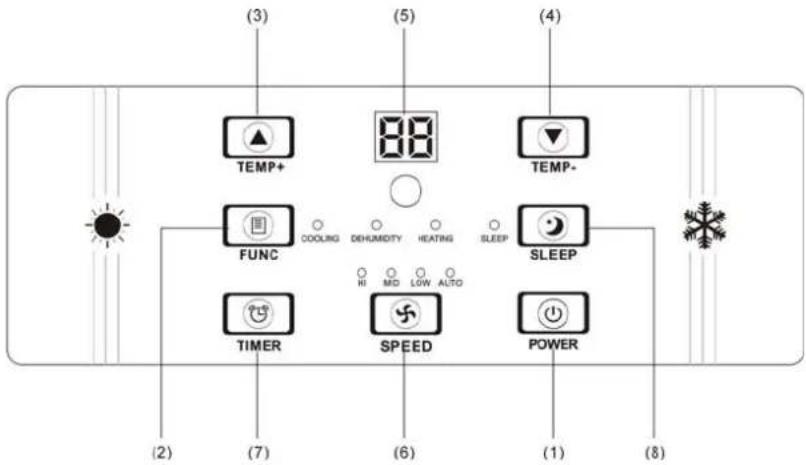

DESCRIPTION DE LA FONCTION

Lorsqu'un signal de contrôle est transmis, une icône de transmission clignote une fois sur l'écran, afin d'indiquer que le signal a été transmis

1. BOUTON DE MISE SOUS/HORS TENSION

Appuyez sur ce bouton pour mettre l'appareil sous ou hors tension.

2. FONCTION

Appuyez sur ce bouton pour sélectionner le refroidissement, la déshumidification ou le chauffage.

3. BOUTON DE REGLAGE DE LA TEMPERATURE (HAUT)

En mode refroidissement, ce bouton permet d'augmenter la température programmée de 1° à chaque pression, jusqu'à 30° maximum.

En mode chauffage, ce bouton permet d'augmenter la température programmée de 1° à chaque pression, jusqu'à 25° maximum.

4. BOUTON DE REGLAGE DE LA TEMPERATURE (BAS)

En mode refroidissement, ce bouton permet de diminuer la température programmée de 1° à chaque pression, jusqu'à 17° minimum.

En mode chauffage, ce bouton permet de diminuer la température programmée de 1°, jusqu'à 15° C minimum.

5. ECRAN LED

Indique la température ou le réglage de l'heure. Après avoir configuré l'heure, l'écran revient automatiquement à la température programmée.

6. VITESSE

Appuyez sur ce bouton pour sélectionner la vitesse du ventilateur LOW, MEDIUM, HIGH ou AUTO (faible, moyenne, élevée ou automatique).

Si vous sélectionnez « AUTO » (en mode refroidissement), « HIGH », « MEDIUM » ou « LOW » sera sélectionné automatiquement en fonction de la différence entre

la température programmée et la température de la pièce.

Remarque : En mode déshumidification, le réglage de la vitesse du ventilateur ne peut pas être modifié car l'appareil dispose d'une vitesse faible préprogrammée.

7. PROGRAMMABLE

Bouton mise en marche/arrêt de la minuterie programmable.

MINUTERIE

MINUTERIE DE MISE EN MARCHE : La minuterie de mise en marche sert à mettre l'appareil sous tension après la fin de la durée programmée.

1. Appuyez sur le bouton « TIMER » (Minuterie) en mode pause pour déterminer la durée requise.

2. Au terme de l'heure définie, l'appareil s'allume automatiquement.

3. Appuyez sur la touche « POWER » (Marche/arrêt) avant l'échéance pour annuler le délai et pour mettre l'appareil sous tension.

MINUTERIE D'ARRET : La minuterie d'arrêt sert à mettre l'appareil hors tension après la fin de la durée programmée.

1. Appuyez sur le bouton « TIMER » (Minuterie) en mode pause pour déterminer la durée requise.

2. Au terme de l'heure définie, l'appareil s'éteint automatiquement.

3. Appuyez sur la touche « POWER » (Marche/arrêt) avant l'échéance pour annuler le délai programmé et pour mettre l'appareil hors tension.

8. COMMANDE DE LA VEILLE

Lorsque vous avez programmé le mode « sleep comfort » (Veille), appuyez sur le bouton FUNCTION (Fonction) et précisez le nombre d'heure requis, puis appuyez sur le bouton de la minuterie jusqu'à ce que ces heures soient indiquées sur l'écran LED. Après avoir entré les heures, l'écran LED revient automatiquement à la température prédéfinie actuelle. Pour augmenter ce paramètre, appuyez sur le bouton TEMP+ afin d'augmenter la température de 1°C à chaque pression. De même, pour définir une température inférieure, appuyez sur le bouton TEMP- afin de diminuer la température de 1°C à chaque pression.

Au cours de ce cycle, afin de garantir un confort de veille maximal, la mémoire du microprocesseur va augmenter la température programmée de 0,5°C chaque demi-heure pour atteindre un maximum de 2°C sur deux heures et elle va conserver cette température afin d'équilibrer le réglage du temps.

Le climatiseur portable dispose d'un circuit de protection contre les retards du compresseur de 3 minutes, ce qui signifie qu'il faut 3,5 minutes au compresseur pour démarrer. A partir du moment où il est mis sous tension ou lorsque l'on passe du mode « déshumidification » à n'importe quel cycle de climatisation d'air.

9. ALARME

Lorsque le réservoir d'eau est rempli, le message E4 s'affiche sur le panneau d'affichage. Pour reprendre l'utilisation, retirez le capuchon en caoutchouc du tuyau d'évacuation afin d'évacuer l'eau. Après avoir terminé l'évacuation, redémarrez l'appareil, il pourra ensuite fonctionner normalement.

ENTRETIEN

VEUILLEZ DEBRANCHER LE CORDON D'ALIMENTATION AVANT LE NETTOYAGE

FILTRE A AIR

Le filtre à air situé sur le côté gauche de l'appareil peut être retiré en tirant tout simplement le cadre vers le haut.

CONDENSATEUR/EVAPORATEUR

Utilisez un aspirateur muni d'une brosse pour retirer les particules de poussière.

BOÎTIER

Essuyez le boîtier avec un chiffon doux et polissez-le avec un chiffon doux et sec.

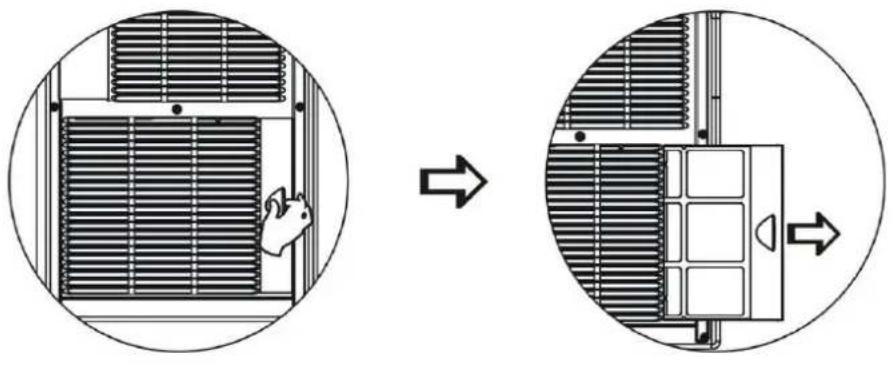

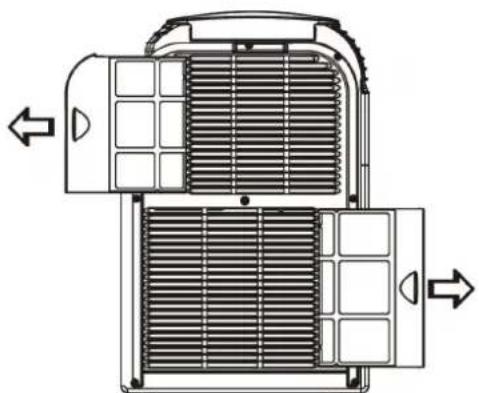

Pour retirer le filtre à air, suivez le sens de la flèche et appuyez légerement sur le filtre. Ensuite,

retirez le filtre afin de le nettoyer. Replacez-le lorsqu'il est propre.

R410A est un gaz à effet de serre fluorescent relevant du protocole de Kyoto.

Son potentiel de réchauffement planétaire (GWP) est.1975.

Ce symbole indique que les équipements célectriques et électroniques font l'objet d'une collecte sélective.

Lorsque votre appareil ne fonctionne plus, ne la jetez pas n'importe où, apportez le dans un point de collecte des appareils électriques afin qu'il puisse être retraité efficacement dans la filière d'élimination des déchets adéquate.
