AGB 781/WP - INSTRUCTION FOR USE - Appareil électroménager WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	Whirlpool
Modèle	AGB 781/WP
Type d'appareil	Congélateur armoire freestanding
Installation	Pose libre (freestanding)
Type de dégivrage	Manuel
Réglage température	Thermostat rotatif
Indicateur de fonctionnement	Voyant lumineux intégré
Couleur	Blanc

FOIRE AUX QUESTIONS - AGB 781/WP - INSTRUCTION FOR USE WHIRLPOOL

Comment régler la température de mon congélateur Whirlpool AGB 781/WP ?

Tournez le bouton thermostat dans le sens des aiguilles d'une montre pour abaisser la température, et dans le sens inverse pour l'augmenter. La position moyenne est recommandée pour une utilisation courante. Attendez 24 heures après chaque réglage avant de juger du résultat.

Mon congélateur ne congèle plus correctement, que faire ?

Vérifiez d'abord que le thermostat n'est pas en position minimale et que la ventilation autour de l'appareil est suffisante (au moins 5 cm sur les côtés et 10 cm en haut). Un joint de porte défectueux ou un givre excessif sur l'évaporateur peuvent aussi réduire les performances : dégivrez l'appareil si nécessaire.

Comment dégivrer le congélateur AGB 781/WP ?

Retirez tous les aliments et placez-les dans un endroit frais ou une glacière. Éteignez l'appareil et laissez la porte ouverte. Placez des serviettes absorbantes au fond pour recueillir l'eau de fonte. Ne jamais utiliser d'objets tranchants pour accélérer le dégivrage : cela endommagerait l'évaporateur.

Quels bruits sont normaux sur cet appareil ?

Des craquements lors des variations de température, un léger bourdonnement du compresseur et des gargouillis de fluide frigorigène sont tout à fait normaux. Un bruit de claquement répété ou un sifflement anormal indiquent un problème à signaler au service après-vente Whirlpool.

Pendant combien de temps puis-je conserver les aliments après une coupure de courant ?

Ne pas ouvrir la porte pendant la panne. Les aliments surgelés restent en sécurité jusqu'à 8 à 12 heures si le congélateur est bien rempli et si la porte est restée fermée. Au-delà, vérifiez visuellement et olfactivement chaque aliment avant consommation : si des cristaux de glace sont toujours présents, la recongélation reste possible.

Comment nettoyer l'intérieur de mon congélateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez une solution d'eau tiède et de bicarbonate de soude (1 cuillère à soupe pour 1 litre d'eau). Évitez les produits abrasifs, les solvants et les détergents parfumés qui pourraient altérer les surfaces ou laisser des odeurs dans les aliments.

Le voyant lumineux clignote ou reste allumé, est-ce normal ?

Un voyant allumé en continu signale souvent que la température interne est trop élevée, par exemple après l'introduction d'une grande quantité d'aliments frais. Il doit s'éteindre une fois la température stabilisée. S'il reste allumé plus de 24 heures, vérifiez la fermeture de la porte et le réglage du thermostat.

Puis-je congeler des aliments frais directement dans cet appareil ?

Oui, mais ne dépassez pas la capacité maximale de congélation indiquée sur la plaque signalétique de l'appareil (en kg/24h). Pour congeler rapidement de grandes quantités, placez les aliments au contact de la paroi froide et évitez de charger plus d'un tiers de la capacité totale en une seule fois.

Comment optimiser la consommation énergétique de l'AGB 781/WP ?

Maintenez le joint de porte propre et souple, dégivrez régulièrement dès que le givre dépasse 5 mm, et évitez d'introduire des aliments chauds ou tièdes. Installez l'appareil dans un local dont la température ambiante reste inférieure à 38 °C, à l'écart des sources de chaleur (four, radiateur, soleil direct).

Le joint de porte est abîmé, où trouver une pièce de remplacement ?

Vous pouvez commander un joint d'origine Whirlpool sur la boutique officielle pieces-detachees.whirlpool.fr ou sur des sites spécialisés comme Spareka ou pcdt.fr en indiquant la référence AGB 781/WP.

Quelle est la durée de vie normale d'un congélateur Whirlpool AGB 781/WP ?

Un congélateur de cette gamme est conçu pour fonctionner 10 à 15 ans avec un entretien régulier. Un dégivrage au moins une fois par an, le remplacement préventif du joint de porte en cas de détérioration et un nettoyage du condenseur (grille arrière) permettent de prolonger la durée de vie de l'appareil.

Comment installer correctement l'appareil ?

Posez l'appareil sur une surface plane et stable. Respectez les distances minimales de ventilation indiquées dans la notice. Ne l'installez pas dans une pièce dont la température descend régulièrement en dessous de 10 °C (garage non chauffé) : le compresseur pourrait ne pas démarrer correctement dans ces conditions.

MODE D'EMPLOI AGB 781/WP - INSTRUCTION FOR USE WHIRLPOOL

Nous vous remercions d'avoir choisi un de nos produits. Vous avez certainement fait un bon investissement et nous sommes certains que notre apparéil vous le探测a. Il a été soigneusement étudié pour qu'il vous procure ses plus haute performances, dans les dernières conditions de sureté et d'économie. Pendant sa fabrication, cet apparéil a été soumis à plusieurs contrôle très sévères.

Suivre avec attention les instructions suivantes afin d'éviter des risques pour l'utilisateur, d'endommager l'appareil ou des compromisesions des prestations.

Notre société décline toute responsabilité dans le cas ou la fonctionnalité originel de l'appareil résultat alteré par des modifications de divers types (ajout ou élimination de parti électrique ou mécanique) ou par l'inobservation des instructions reportés dans ce présent manuel.

1 INSTALLATION

Après avoir enlevé l'emballage, proceder à un nettoyage soigné de tout l'appareil, pour cela vérifier les modalités indiquées dans le DONNEES TECHNIQUES

Entre autre :

1) Ne pasmettre l'appareil à l'extérieur et ne pas l'exposer à la pluie : les conditions ambiantes externes pour le bon fonctionnement de l'appareil sont indiquées sur la plaque « DONNEES TECHNIQUES» positionnée sur l'appareil.
2) Mettre l'appareil sur une surface plane pour son bon fonctionnement il est indispensable de le metre de niveau, pour cela, agir sur les pieds régables.
3) Mettre l'appareil dans un milieu aéré, loin des points de chaleur (chauffage, gazinière) et ne pas l'exposer au rayon du soleil. Pour illuminer la zone de positionnement nous vous sugérons l'utilisation de lampe fluorescente
4) L'appareil doit être positionné contre au mur vérifiant d'abord si dans l'enveloppe de la documentation du meuble sont present des entreprises postérieurs à apporter. Dans le cas où celui-ci devrait être déplaced, débrancher d'abord la prise de courant. Dans le cas où les exigences d'installation ne permettraient pas d'appuyer l'appareil contre sur la partie postérieur inférieur du meuble (éventuellesment demander au constructeur une paroi, monter la grille de protection du groupe moteur sur les quatre vis principales installées le matériel nécessaire).
5) L'appareil peut être doté de serrer pour la fermeture de la (des) porte(s) (en option). Dans ce cas, les clés de fermeture devront être tenues hors de porté des enfants.
6) Contrôler que l'appareil n'a pas été abîné lors du transport.

ATTENTION :

NE PAS MOULLER LES PARTIES DU MEUBLE OU SONT PRESENTS DES COMPOSANTS ELECTRIQUES.
NE PAS FORCER LES PARTIES OU SONT PRESENTS DES COMPOSANTS DU CIRCUIT FRIGORIFIQUE.
L'APPAREIL NE DOIT PAS ETRE INSTALLE DANS DES LOCAUX PRESENTANT DES DANGERS D'INCENDIE, D'EXPLOSION OU SOUMIS A DES RADIATIONS.

MISE EN SERVICE

Avant de brancher l'appareil à la prise du courant, le laisser reposer environ 1 heures. Dans le cas où lors du transport l'appareil aurait été mis à l'horizontal, il est nécessaire d'attendre au minimum 24 heures avant de lemettre en service.

Contrer que la tension effective du circuit correspond à cette indiquée sur la plaque des données techniques. Ne rien poser au-dessus de l'appareil (exemples : plantes, recipient, etc. ... ) et laisser un espace libre d'au moins 50 cm au-dessus.

La ligne d'alimentation électrique auquel est branché l'apparil doit être protégée par un interrupteur différentiel à haute sensibilité (In = 16 A, Id = 30 mA) et reliée à la terre.

LA MISE A TERRE DE L'INSTALLATION EST UNE MESURE DE SECURITE ET DE PLUS ELLE EST OBLIGATOIRE PAR LA LOI. NOTRE SOCIETE A PREVU CETTE CONNECTION SUIVANT LES DISPOSITIONS EN VIGUEUR, ELLE DECLINE DONC TOUTE RESPONSABILITE POUR DES DOMMAGES EVENTUELLEMENT CAUSES A DES PERSONNES OU A DES OBJECTS.

Pour la connexion, n'utiliser ni réductions, ni prises multiples ou rallonges et s'assurer que la portée électrique de l'installation électrique et les prises d'alimentation sont conformes aux normes en vigueur et adaptées à la puissance de l'appareil indiquée sur la plaque. En cas de doute, et pour la verification périodique de la sécurité générale de l'installation et des utilisateurs, s'adresser à du personnel professionnel qualifié.

Après le branchement laisser fonctionner l'appareil vide durant deux heures avec les lumières éteintes, après cela on peut procéder au replissage des produits en faisant attention de ne pas les positionner au-delà de la grille, car au-delà de la partie avant de la grille la température ne serait pas suffisante pour une bonne conservation et au-delà de la partie arrêté de la grille cela empêcherait la bonne circulation de l'air réfrigéré.

VERIFIER LES VALEURS DE TEMPERATURES ATTEINTES PAR L'APPAREIL REFRIGERE ET EN CONSEQUENCE DETERMINER LES GENRES ALIMENTAIRES QUI PEUVENT ETRE CONSERVES PAR L'APPAREIL (DONNEES TECHNIQUES).

2 CONDITIONS DE L'ENVIRONMENT

Pour maintenir un climat ambient du lieu d'installation entre les limites stables dans le point n^10 - DONNEES TECHNIQUES, il peut etre nécessaire d'installer un conditionnement d'air. Une telle implantation devrait pouvoir contrcler l'humidite relative car une humidite excessive nuit au bon fonctionnement de I'appareil.

L'appareil doit etre instalé loin de portes et de tout courant d'air ( comme prises d'air de système de conditionnement, de ventilation ou de chauffage)

3 ACCESSORIES

Utiliser exclusivement les accessoires fournis avec le meuble. Les évventuels ajouts "fait par vous" peuvent générer la circulation de l'air causant de sériieux problèmes de fonctionnement de l'appareil.

4 CONSEILS POUR LA SAUVEGARDE DE L'ENVIRONNEMENT

L'emballage

La matière de l'emballage est recyclable à 100% et est marquee du symbole de recyclage. Pour le recycler suivre les normes locales. La matière de l'emballage (sachet de plastique, parties en polystyrene, etc. ...) doit être tenue hors de porté des enfants car c'est une potentielle source de danger.

Le produit

Le détruire selon les normes locales en vigueur. Le rendre inutilisable en coupant les cables électriques de l'alimentation, et/ou démonter la porte.

Pour le recyclage de l'huile du compresseur et du gaz, suivre les normes locales du recyclage

5 MANUTENTION PERIODIQUE

Chaque intervention effectuee sur l'appareil de la part de 1'usager, requiere absolument le debranchement de la prise de courant. Les parties mecaniques de l'appareil ne necessitern aucune manutention periodique, mais pour la longevite de l'appareil, il est indispensable de proceder a un nettoyage periodique soigneux, a savoir :

L'EXTERIEUR DU MEUBLE : Nettoyer avec un linge doux et sec, dans le cas de trace résistante utiliser de I'eau tiède et un détergent neutre puis rincer et essuyer.
PARTIE EN INOX: nettoyer avec de I'eau tiède et du savon neutre, essuyer avec un linge doux, éviter la paille de fer qui peut déteriorer la surface du meuble.

PARTIE EN MATIERE PLASTIQUE: nettoyer avec de l'eau et du savon neutre, rincer et essuyer avec un linge doux, éviter absolutement l'utilisation d'alcool, acétone et autres solvants qui détiennent les surfaces.
PARTIE EN VITRE : utiliser uniquement les produits spécifiques, éviter l'utilisation d'eau qui pourrait laisser un dépôt calcaire sur la surface de la vente.

Pour le nettoyage de la cuve suivre les indications ci-dessous :

1. Eteindre l'appareil et débrancher la prise de courant
2. Enlever les produits et les niveaux de la cuve
3. Laiser la porte ouverte et attendre que la température interne de la cuve soit égale à la température ambiente
4. Proceder à l'opération de nettoyage et essuyer l'intérieur de la cuve avec un linge en utilisant un détergent neutre
5. Ne pas utiliser des jets d'eau lors des opérations de nettoyage, cela peut provoquer des dommages sur les parties électriques.

Successivement repositionner les niveaux et rebrancher l'appareil. ÀpRES environ une heures de fonctionnement avec les lumières éteintes, vous pourrez remetre à nouveau les produits.

Une fois par an, nettoyer le joint de porte à l'aide de savon neutre et d'eau chaude. Rincer et essuyer, une légere couche de vaseline devrait ensuite être appliquée afin de maintainir le joint de porteSouple et flexible.

Pour cette opération il ne faut pas utiliser d'objets pointus qui pourrait endommager le joint.

NETTOYAGE DU CONDENSEUR

ATTENTION : l'opération indiquée ci-après doit être effectuee par un technicien spécialise.

Avant de déplacer l'appareil et d'effectuer des opérations sur l'implantation, débrancher la prise électrique.

Proceder au moins 4 fois par an il faut proceder au nettoyage du condenseur statique des impuretés (poussière et déritus) qui s'accumulent obstruant la belle circulation de l'air. Un condenseur sale compromet le bon fonctionnement de l'appareil augmentant sa consommation électrique. La où cela est nécessaire, démonter la grille de protection afin d'effectuer un bon nettoyage.

Cette opération de nettoyage doit être effectuee avec une brose de soie ou mistrs un aspirateur.

DEGIVRAGE MANUEL

A cause de la condensation de l'humidité presente dans l'air, sur les parties internes de l'appareil se forme une épaissieur de givre qui diminue le rendement frigorifique de l'appareil. C'est pour cette raison qu'il est faut éliminer le dépôt de givre grâce à une raclette en plastique.

Pour autant, quand ce dépôt dépasse les 4 à 5 mm d'épaissur, on doit procéder au dégivrage de l'appareil, en suivant les indications ci-dessous :

• Débrancher la prise de courant et ouvrir l'appareil
  Pour le modele -négatif a froid statique retirer le bouchon de plastique en T positionner sur la partie basse anterieure du meuble et le reinserer sur la partie ideale pour I'ecoulement de I'eau, positionner donc dessous une bassine pour la recupération de I'eau.
• avec le Roll-Bond l'écoulement se situe sur la partie basse postérieure de l'intérieur de la cuve.
• Mettre la marchandise dans un autre appeareil frigorifique : dans le cas où celui-ci ne serait disponible,mettre la marchandise dans un carton enveloppè dans une couverture et accélérer dans la mesure du possible l'opération de dégivrage.
  Aider l'évacuation de l'eau avec une raclette en plastique ou une éponge imbibée d'eau tiède.
• Eliminer toute l'eau et essuyer complètement l'intérieur.
  Rebrancher l'appareil etmettre la marchandise seulement après que l'appareil ait atteint la temperature desirable.

SOSTITUCION DE LA PILE D'ALIMENTACION DU THERMOMETRE LCD

Attention: l'opération indiquée ci-dessous doit être effectué par un techcier spécialisé.

Débrancher la prise de l'alimentation général. Enlever la protection du cadre de commande sérigraphié avec la punte d'une rachatte, déviser les 2 vis etPTRERdonla couverture en plastique du cadre de commande.

Extraire le thermomètre et substituer la pile d'alimentation, qui le ré-inserer dans la position initiale.

Remonterle cadre de commande avec les vis correspondentes et ré-inserer la protection serigraphié.

Si le meuble devait rester inactif pour une longue période, il faudrait effectuer les opérations préliminaires :

• Débrancher la prise de courant, bien nettoyer et essuyer l'appareil
  Laisser légèrement la porte vitrée ouverte pour éviter la formation de mauvaises odeurs
• Couvrir l'appareil avec une bache, le placer dans un lieu sec et à l'abri des agents atmosphériques externes.

TOUTES LES OPERATIONS DE MANUTENTION EXTRAORDINAIRE DOIVENT ETRE EFFECTUEES PAR UN PERSONNEL TECHNIQUE SPECIALISE.

6 INCONVENIENTS ET REMEDES

La majeure partie des inconvenients que l'on rencontres sur les apparils frigorifiques est due à des causes banales ou à une mauvaise installation électrique.

On parle donc de causes qui peuvent etre facilement remediees:

L'appareil ne fonctionne plus, contrôler que :

le courant qui arrive a la prise est régulier
- la prise de courant est bien branchede.

La température interne n'est pas suffisamment basse, contrôle que :

les alimentes ouquelconques objets ne gencnt pas la parfaite fermeture de l'appareil
- l'appareil ne se trouve pas à côte d'une source de chaleur
l'appareil soit adossé à un mur et que la grille frontale ne soit pas obstruée
la port est parfaitement fermée
le thermostat soit positionné correctement
le condenseur n'est pas obstrué ; pour son nettoyage, utiliser une Brosse de soie ou un aspirateur.

L'appareil fait beaucoup de bruit, contrôle que :

toutes les vis et boulons sont bien serrés
- quelques tube ou hélice ne soit en contact avec d'autre partie de l'appareil
l'appareil soit bien de niveau.

S'il se forme de la condensation à l'intérieur du meuble :

c'est normal durant les périodes d'humidité élevée
- une partie de cette humidité est considérée comme normale dans les zones où les alimentés ne sont pas enveloppés sous film ou contenu dans des recipients sans couvercles.
l ouverture frquente ou prolongee de la porte sera de considérer la cause de la formation de condensation a l'intérieur du meuble. Vérifier laonne fermeture de la porte.

DANS LE CAS OU LES INCONVENIENTS CONTINURAIENT, CONTACTER LE CENTRE D'ASSISTANCE LE PLUS PROCHE.

INSTRUCTIONS POUR CHANGER LE NEON

ATTENTION : TELLE OPERATION EST DE LA SEULE COMPETENCE DU SERVICE D'ASSISTANCE TECHNIQUE OU DE PERSONNELS QUALIFIES

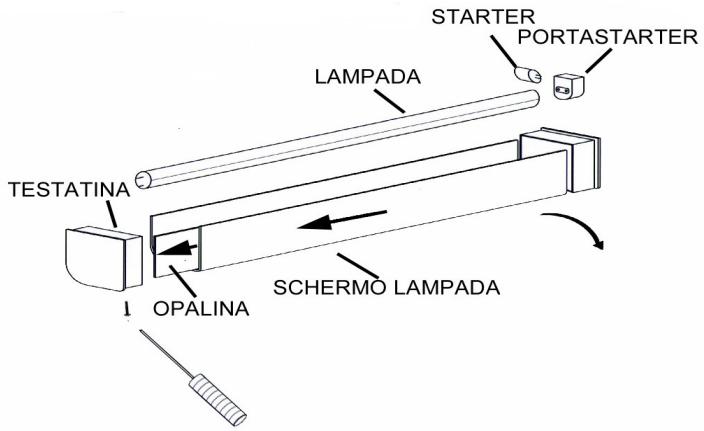

A NEON INTERNE

1. Débrancher la prise de courant
2. Enlever le protège néon à l'aide d'un tournevis.
3. Enlever le protège-néon en le faisant glisser vers la droite et en effectuant une légère traction vers le bas
4. Changer le néon
5. Proceder aux opérations inverses pour remonter le néon.

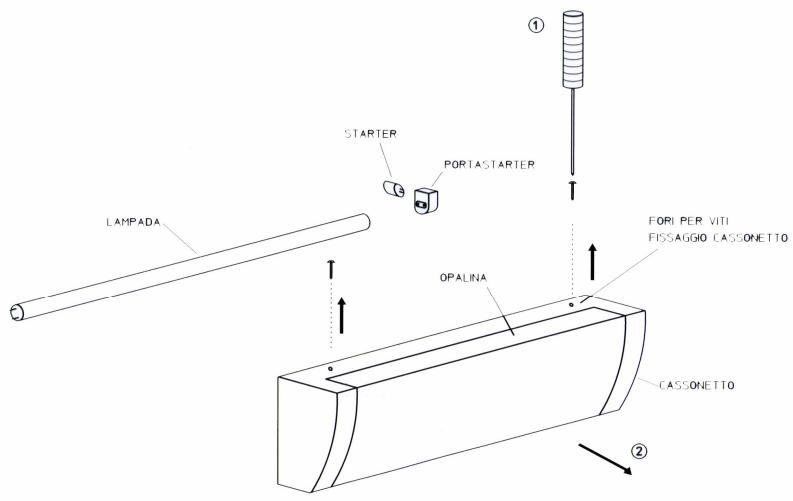

B NEON DU CAISSON LUMINEUX

1. Mettre l'appareil hors de tension électrique
2. Retirer le caisson en devissant les visses de fixation
3. Remplacer le néon
4. Remonter le caisson lumineux et rebrancher l'appareil

SI LE CABLE D'ALIMENTATION EST ENDOMMAGE, IL DOIT ETRE REMPLACE PAR LE CONSTRUCTEUR OU PAR SON SERVICE D'ASSISTANCE TECHNIQUE OU, DE TOUTE FAÇON, PAR UNE PERSONNE QUALIFIEE, AFIN DE PREVENIR TOUT RISQUE.

7 UTILISATION SAISONNIERE ET/OU MANQUE D'UTILISATION

Quand l'appareil doit rester inutilise pour une période assez longue, il faut effectuer les operations suivantes :

1. avant la période d'inactivité :
   debrancher la prise de courant
2. dégivrer, nettoyer et essuyer correctement l'intérieur et l'extérieur du meuble
3. laisser légèrement la porte ouverte pour éviter la formation de mousse et de mauvaises odeurs

4. couvir l'appareil avec une bache, le placer dans un lieu sec et à l'abri des agents atmosphériques externes.

5. au moment de la remise en service :

6. repeter les contrôleles électriques prévus pour la MISE EN SERVICE.
7. attendre au moins deux heures pourmettre les produits.

Le panneau de commande est équipé, en fonction des différentes versions, avec un interrupteur et un dispositif de signalisation et de régulation de la température (DONNEES TECHNIQUES)

(1) Interrupteur de lumière

L'appareil est muni d'interruuteur de lumière, en appuyant sur ce bouton la luziere s'allume dans la vitrine (pour la version avec caisson la luziere s'allume en meme temps).

(2) Thermomètre

La température à l'intérieur de la cuve est indiquée sur le thermomètre.

(3) Thermostat

Pour la régulation de la température, il faut agir sur le bouton du thermostat qui se trouve sur le panneau de commandes. En tournant le bouton du thermostat dans le sens inverse des aiguilles d'une montre la température augmente (plus chaude), en le tournant dans le sens des aiguilles d'une montre la température diminue (plus froid).

(4) Thermostat électronique

Pour les détails de position, voir le livre d'instruction du thermostat ci-joint.

ATTENTION : UNE TELLE OPERATION EST DE LA SEULE COMPETENCE DU SERVICE D'ASSISTANCE TECHNIQUE OU DE PERSONNELS QUALIFIES

IL EST RAPPELE DE DEMANDER AU PRODUCTEUR LE KIT INVERSION PORTE SPECIAL.
