AGB 781/WP - INSTRUCTION FOR USE - Eletrodoméstico WHIRLPOOL - Manual de utilização gratuito

Marca	Whirlpool
Modelo	AGB 781/WP
Tipo de produto	Vitrine refrigerada (eletrodoméstico)
Alimentação elétrica	220-240 V, 16 A, proteção diferencial 30 mA
Aterramento	Obrigatório
Termostato	Ajuste de temperatura (rotação horária para mais frio, anti-horária para mais quente)
Termômetro	Display LCD com pilha
Iluminação interna	Néon (interno e caixa de luz)
Descongelamento	Manual, a ser feito quando o gelo ultrapassar 4-5 mm
Limpeza do condensador	A cada 3 meses por um técnico especializado
Limpeza externa	Pano macio, água morna e detergente neutro
Limpeza interna (cuba)	Após parada e descongelamento, detergente neutro, sem jatos de água
Manutenção da vedação da porta	Uma vez por ano: sabão neutro, água quente, depois vaselina
Substituição do néon	Por um técnico qualificado (interno ou caixa)
Substituição da pilha do termômetro	Por um técnico especializado
Reparos	Devem ser realizados por um centro de assistência autorizado
Armazenamento de longa duração	Desconectar, limpar, porta entreaberta, lona
Condições de instalação	Superfície plana, longe de fontes de calor, arejado, não ao ar livre
Distância acima	Pelo menos 50 cm de espaço livre
Proteção ambiental	Reciclagem da embalagem e do produto conforme normas locais

Perguntas frequentes - AGB 781/WP - INSTRUCTION FOR USE WHIRLPOOL

O que fazer se o aparelho não funcionar mais?

Verifique se a corrente chega à tomada e se a tomada está bem conectada. Se o problema persistir, contate o serviço de assistência.

Como limpar o condensador?

A limpeza do condensador deve ser feita por um técnico especializado pelo menos 4 vezes por ano, com uma escova de cerdas ou um aspirador de pó.

Como descongelar manualmente o aparelho?

Desconecte o plugue, abra a porta, remova o tampão de drenagem em T (modelo de frio estático) e coloque uma bacia para coletar a água. Use uma ráclete de plástico ou uma esponja embebida em água morna. Seque completamente o interior antes de religar.

Por que há condensação no interior?

É normal em períodos de alta umidade. Abertura frequente ou prolongada da porta, bem como alimentos descobertos, podem agravar a condensação. Verifique o fechamento correto da porta.

Como ajustar a temperatura?

Use o botão do termostato: gire no sentido anti-horário para aumentar a temperatura (mais quente), no sentido horário para diminuir (mais frio).

O que fazer se o aparelho fizer barulho?

Verifique se todos os parafusos e porcas estão bem apertados, se nenhum tubo ou hélice está em contato com outras partes, e se o aparelho está nivelado.

Como limpar as partes em inox?

Use água morna e sabão neutro, seque com um pano macio. Evite palha de aço que pode danificar a superfície.

Como trocar o néon interno?

Desconecte o plugue, remova o protetor de néon com uma chave de fenda deslizando para a direita e puxando para baixo. Substitua o néon e remonte realizando as operações inversas. Esta operação é reservada a um técnico qualificado.

O que fazer em caso de inatividade prolongada?

Desconecte o plugue, descongele, limpe e seque o interior e exterior. Deixe a porta ligeiramente aberta para evitar odores e cubra o aparelho com uma lona em local seco.

Onde está a placa de dados técnicos?

A placa de dados técnicos está posicionada no aparelho. Ela indica a tensão, potência e outras informações essenciais.

MANUAL DE UTILIZADOR AGB 781/WP - INSTRUCTION FOR USE WHIRLPOOL

Agrademos por ter escolhido um dos outros produits. Você certamente fez um bom investimento e temos certeza de que oignon aparecido irá prová-lo. Este aparecido foi projetado cuidadosamente para que possa fazer as Tmaxas prestações, com as melhoras condições de segurança e economia. Durante o processo produto, foram tambem efetuados numerosos e severos controles.

Siga com atenção as seguições disposções para fazer riscos ao utiliser, danos ao aparecido ou o comprometimento das prestações.

A)nossa Empresa declina qualquer responsabilitadne no caso em que a funcionalidade original do aparelho resulte alterada por modificações de qualquer tipo (adão ou eliminação de partes elétricas ou mecânicas) ou pela não observação das instruções presentes neste manual.

1 INSTALAÇÃO

Após ter Removedo a embalagem, efetue unasciousao limpeza de todo o balco; para isto, consulte as modalidades indicadas no punto 5 MANUTENCAO PERIODICA.

ALEMDISTO:

7) Não colque o aparecido ao ar livre e não o exponha às chuvas: as condições ambientais externas para o regular funciona do aparecido está indicadas no ponto DADOS TECNICOS.
8) O aparecido deve ser posicionado sobre una superficie plana e para o seu correto funciona é indispensable que estja perfeitamente nivelado: para obter o nivelamento, ajuste os pés reguláveis.
9) Posicao o aparelho em um local bem ventilado, longe de fontes de calor (aquecedores, fogoes, etc.) e nao o exponha aros solares. Para a iluminação da area de posicionamento, aconselha-se o uso de lampadas fluorescentes.
10) O aparelho deve ser apoiado ao muro, verificando antes se junto com o movable foram fornecidos distanciadores traseiros para aplicar sobre o mesmo. No caso em que o aparelho deva ser deslocated, antes de movimenta-lo desligue a ficha da tomada de corrente. No caso em que exigencias de instalação não consintam de apoiar o aparelho contra a parede, montar a grade protetora do compartmento motor sobre os quatro parafusos instalados sobre as estruturas traseiras inferiores do mover (eventualmente,PEDr ao fabricante o material necessario).
11) O aparecido pode ser dotado de fechadura para ofeito da/das porta/portas (optional). Nesse caso, as chaves defeito deverão ser mantidas fora do alcance das crianças.
12) Controlar que o aparecido não tenha sido danificado durante o transporte.

ATENÇAO:

NÃO MOLHAR AS PARTES DO MOVEL ONDE ESTEJAM PRESENTES COMPONENTES ELETRICOS.

NÃO FORÇAR AS PARTES ONDE ESTEJAM PRESENTES COMPONENTES DO CIRCUito FRIGORÍFICO.

O APARELHO NÃO É IDÔNEO PARA A INSTALAÇÃO EM AMBIENTES COM PERIGO DE INCÊNDIO OU DE EXPLOSÁO, OU SUBMETIDOS A RADIACões.

COLOCAÇÃO EM FUNCIONAMENTO

Antes de ligar a boaina na toma de corrente, deixa-la parada por aproximamente uma hora. Se o aparecido foi posicao para o transporte em posicao horizontal, é melhor aguardar 24 horas.

Controlar que a tensão efetiva de rede corresponda àsqueia indicada na placados dados tecnicos. Não apoie nada sobre o aparelho, como por ex.: recipientes, plantas, etc. e deleixe um espoço livre deleo menos 50cm acima do aparelho.

A linha/tomada de alimentacao eletrica a qual deve ser ligado o frigorico deve ser protegida adequamente e ligada a instalacao eletrica de terra conforme as normas em vigor (ex. por interruptor magnetotermico diferencial de alta sensibilidade (In = 16A , Id = 30mA)

A LIGACAO DE TERRA DA INSTALAÇÃO É UMA NORMA DE SEGURANÇE E É TÁMBÉM OBRIGATORIA POR LEI. A NOSSA EMPRESA, TENDO PREDISPOSTO, CONFORME AS NORMAS EM VIGOR, ESTA LIGACão, DECLINA QUALQUER RESPONSABILIDAPE POR EVENTUAIS DANOS A PESSOAS OU COISAS.

Para as ligações não'utilizar reduções, tomas multiplas ou extensions e verficar que a capacidade eletrica da instalação eletrica e das tomas de alimentação esteja conforme as normas em vigor e adequadas à potência do aparelho indicada na placá de caracteristicas. Em caso de duidas, e para o controlo periodico de seguranca geral da instalação e dos Utilizadores, dirigir-se a professionais qualificados.

Apos a ligaçao, deixe o aparelho funcar vazio por polo menos das horas, com as luzes desligadas, e em seguida carregar os produits prestando atencao para nao posicao-los≦em das margens das prateleiras, poi≦em da parte anterior a temperatura nao é suficiente para una correta conservacao, quando na parte posterior obstruira a boa circulação do ar regirgerado.

VERIFICAR OS VALORES DE TEMPERATUREA ALCANÇÂVEIS PELO APARELHO FRIGORÍFICO E CONSEQUENTEMENTE DETERMINAR OS GÉNeros ALIMENTARES QUE PODEM SER CONSERVADOS PELO APARELHO (veja DADOS TÉCNICOS).

2 CONDIÇOES AMBIENTAIS

Para manter o clima ambiental no local de instalacao dentro dos limites estabelecidos no punto 10. DADOS TECNICOS, pode ser necessario instalar um condicionador de ar.Esta instalacao deveria prever o controle da umidade relativa, puisuma excessiva umidade é prejudicial ao bom funcimento do aparelho.

O móvil deverya ser posicionado de forma a limitar ou evitar as correntes de ar.

Os moveris não devem ser posicionados perto de portas ou em和地区 expostas a fortes movimentos de ar provenrientes, por exemplo, de bocas da instalacao de condicionamento, ventilacao ou aquecimento.

3 ACESSORIOS

Utilizar exclusivamente os acessosórios fornecidos com o|móvel.Eventualis acessosórios adcionais "improvisados"podem perturbar a circulação regular do ar, causando um mau functimento do aparelho.

4 AVISOS PARA A PRESERVACAO DO AMBIENTE

Embalagem

O material da embalagem é 100% reciclavel e é marcado com o símbolo da reciclagem. Para a sua eliminação, consulte as normativas locais. O material da embalagem (sacos de plácico, partes de poliestireno, etc.) delve ser mantido fora do alcance das crianças, quando é uma potencial fonte de perigo.

Produco

Eliminar a sucata conforme as normas locais para a eliminacao dos detritos. Torne o aparelho inutilizar cortando o cabo elétrico de alimentação, àslem de remover a porta. Para a eliminacao do oleo do compressor e do freio, respeitar as normas locais de eliminacao.

5 MANUTENÇAO PERÍODICA

Antes de qualquer intervencao efetuada no aparelho por parte de um usuario, delve-se remove a ficha da tomada de corrente. As partes mecanicas do frigorico nao necessitam de alguma manutencao periodica, mas para prolongar a duracao do aparelho é indispensableavel uma cuidadosa limpeza periodica das segunte partes:

• MOVEL EXTERNO: é suficiente limpá-lo com um pano macio seco; no caso de manchas resistentes, utilize água morna e detergentes neutros e successivamente encházue bem e seque.
  PARTES DE ACO: lave com agua morna e detergentes neutros, seque com um pano macio, evite'utilizar esponjas de aço que pode estragar a superficie.
  PARTES DE MATERIAL PLÁSTICO: lave com agua e detergentes neutros. Enxágué e seque com um pano macio, evite absolutamente o uso de alcool, acetona e outros solventes que estragariam permanece as superfícies.
  PARTES DE VIDRO: utilize asenas os produits especificos, evite o uso de agua que poderiaIxar calcario depositado na superficie dos vidros.

Para as operações de limpeza do tanque, proceeder da segunte maneira:

1. Desligue o aparelho e tire a ficha da tomada de corrente.
2. Retire os produits e as prateleiras do tanque.
3. Deixe a porta aberta e aguarde até que a temperatura interna do tanque está igual a temperatura ambiental.
4. Proceda com a operacao de lavagem e secagem do tanque interno com um pano,utilizing um detergente neutro.
5. Não utilize jatos de água para as operações de limpeza: pode-se estragar as partes elétricas.

Em seguida, reposicione as prateleiras e ligne novamente o aparelho, après aproximamente una hora de functiOnamento com as luzes desligadas é possivel introduzir novamente os produits.

Um z por an limpe as guarinoes da porta utilizing sao neutro e agua quente. Enxague e seque; aplicque uma fina camada de vaselina para deixar macias e flexiveis as guarinoes da porta.

Para esta operação, não utilize absolutamente objetivos pontiagudos que poderiam estragar a guarência.

Atença: a operação indicaça abaixo deve ser efetuada por um técnico especializzato.

Ao menos quatro vez por ano efetue a limpeza do condensador das impurezas (pó e detritos) que se acumulam, dificuldanto a boa circulação do ar. Um condensador sujo prejudica o bom functimento do aparelho poisedDSPA aconsumo de energia elétrica.

A operacao de limpeza deve ser efetuada com escvas de cerdas ou, melhor ainda, com um aspirador. Quando necessario, desmontar a grade de protecao. Antes de movimentar o aparelho e de efetuar operacoes na instalacao, tire a ficha da tomad de corrente.

DEGELO MANUAL

Devido a condensacao da umidade presente no ar, nas partes interna do aparelho forma-se uma camada de gelo que diminui o rendimento frigorifico do aparelho.

Por este motivo podseres necessarioeliminaracamada de gelo depositada,utilizingumraspadordeplastico.

Todavia, quanto esta camada superar os 4 / 5 mm de espessura, delve-se proceder com o degelo do(APARALHO, seguido as seguiNTES instruCOs:

Desligue a ficha da tomada de corrente e abra o aparelho.
- Para o Modelo:

• negativo com frio estático, remover a tampa de plácico em T, posicónada sobre a parte baixa anterior do mover e inserti-la pela parte idônea para a eliminar a água; posicionala uma bacia embaixo para recuperar a água.
• com roll-bond a descarga encontrar-se na parte baixa inferior.
• Colocar momentaneamente a mercadora em um outras aparecido frigorífico: no caso em que não fosse possível, posicaoar os produits em uma caixa que deverá ser coberta com cobertores, para acelerar o mais possível a operação de degelo.
• Ajudar na eliminação da água usando um raspador de plácico ou uma esponja embebida de água morna.
• Eliminar toda a agua eocularmente o interior do movel.
• Inserir a ficha na tomada e, quando o aparelho alcancar a temperatura desejada, introduza a mercadora.

SUBSTITUÇÃO DAS PILHAS DE ALIMENTação PARA O TERMÔMETRO LCD

Atença: a operação indica a abaixo deve ser efetuada por um técnico especializzato.

Tire a ficha da tomada de corrente.

Remova a proteção do quadro de commandos serigrafada com a ponta de um raspador; desaparafuse osinous parafusos com cabaç angular e extraia a cobertura de plácico do quadro de commandos.

Remova o termômetro e substitua as pilhas de alimentação. Guarde o termômetro no seu especialo alojamento.

Monte novamente a cobertura de plácico do quadro de commandos com os especialicos parafusos e insira novamente a proteção serigrafada.

Se o frigorífico ficar inativo por longos periodos de tempo, sera necessário efetugas as següntes operações preliminares:

Tire a ficha da tomada de corrente e limpe e seque bem o aparelho.
- Deixe a porta de vidroentriesa para fazer a formacao de maus cheiros.
Cubra o aparelho com uma lona, posicione-o em local seco e protegado contra os agentes atmosalfricos externos.

TODAS AS OPERACões DE MANUTENÇão EXTRAORDINÁRIA DEVEM SER EFETUADAS POR PESSOAL TÉCNICO ESPECIALIZADO.

6 INCONVENIENTE REMÉDIOS

Maioria dos inveniente que se verificam nos apareiros frigorificos são devidos a causas banais ou a uma pessima instalacao elétrica.

Trata-se portanto de causas que poder ser fácilmente resolvidas:

O aparecido não funciona:

• Controle que a corrente cheque regulamente na tomada;
• Controle que a ficha esteja bem,inserida na tomada;

A temperatura interna não é suficientemente baixa, controlar que:

• Os alimentos ou algo umo objecto nao impeçam o perfeito fechamento do aparelho;
• O aparecido não se encontrar perto de uma fonte de calor;
• O aparheiro esteja apoiao ao muro e que a grade frontal esteja livre de obstruções;
  A porta esteja perfeitamente fechada;
• O termóstato esteja posicionado corretamente;
• O condensador não está algo obstruindo: para a limpeza, usar uma escova de cerdas ou um aspirador de pó;

O aparelho faz muito barulho, controlar que:

• Todos os parafusos e porcas estejam bem apertados;
• Não Hajá algo um tubo ou pá em conta com algo parte do aparecido;
• O aparelho esteja bem nivelado;

Se houver a formação de condensa no interior do frigorífico:

• Este é um fato normal durante os períodos de elevada umbidade;

• Parte这其中 umidade deve ser considerada normal nas areas ond os alimentos nao está embalados ou se está em recipientes não cobertos;

• A abertura das portas por um longo periodo ou muito freqüente Cause a forma da condensa no interior do frigorífico; Verificar que as portas estejam fechadas corretamente.

SE OS INCONVENIENTES PERSISTIREM, CONTATE O CENTRO DE ASSISTÊNCIA MAIS PRÓXIMO.

INSTRUÇÉS PARA A SUBSTITUÇÃO DA LÁMPADA

Atença: esta operação é de competência exclusiva dos centros de assistência técnica ou do pessoal qualificado.

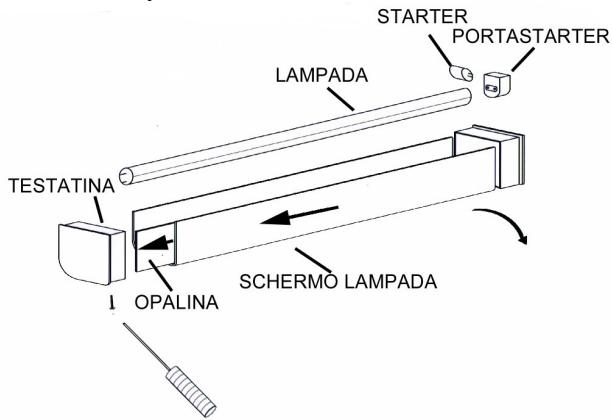

A: LÁMPADA INTERNA

• Desligue o cabo de alimentacao da tomada eletrica;
• Remova o bloqueio da blindagem da lâmpada com uma ferramenta;
• Remova a blindagem da lâmpada fazendo-a passar para a direita, e efetuando uma leveança para baixo;
• Substitua a lampada;

Efetue as operacoes na ordem inversa para remontar a lampada;

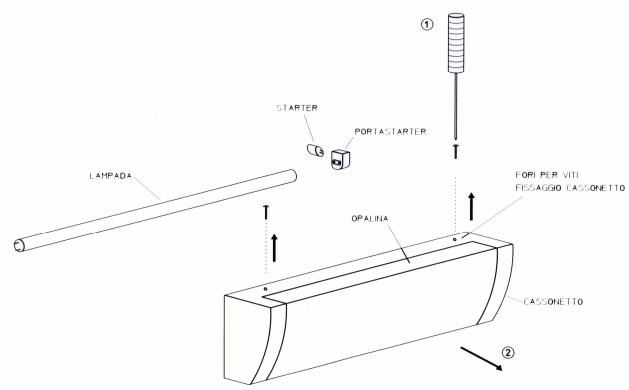

B: LÁMPADA DA LUMINÁRIA

• Desligue o cabo de alimentacao da tomada eletrica;
• Remova a luminária desparafusando os parafusos de fixação;
• Substitua a lampada;
• Efetue as operações na ordem inversa para remontar a lâmpada;

SE O CABO DE ALIMENTACAO ESTIVER DANIFICADO, DEVERA SER SUBSTITUIDO PELO CONSTRUTOR OU PELO SERVICO DE ASSISTÊNCIA TÉCNICA OU POR UMA PESSOA COM CARACTERISTICAS SIMILARES, DE FORMA A PREVENIR TODOS OS RISCOS.

7 UTILIZACAO SAZONAL E/OU NÃO-UTILIZACAO

Quando o aparecido tiver que ficar inutilizzato por um perfeito muito longo, deverão ser efetuadas as seguentes operações:

1. Antes do periodo de inatividade:
   Desligue a ficha da tomada elétrica;
2. Degele, limpe e seque bem o aparelho por dentro e por fora;
3. Deixe a porta de vidroarethreaberta para evitrar a formacao de mofo e maus cheiros;

Cubra o aparelho com uma lona, posicione-o em local seco e protegado contra os agentes atmosalfricos externos;

1. No momento da colocação em functimento antes inutilização:
2. Repetir os controles previstos para a COLOCAÇÃO EM FUNCIONAMETNO;
3. Aguardar ao menos duas horas e em seguida introduzir os produits;

8 COMANDOS

O paine de commandos está equipado, conforme as varias versoes, com interruptores e dispositivos de sinalização e regulação da temperatura (DADOS TECNICOS).

(1) Interruptor luzes

O aparelho é dotado de interruptores para as luzes; pressionando este botão acende-se a luz interna da vitrine (para a versão com luminária superior, acende-se contemporaneamente también esta).

(2) Termômetro

A temperatura no interior do aparelho é indicada no termômetro.

(3) Termostato

Para a regulação da temperatura, agir na manivela do termostato que se encontra no paine de comandos. Rodando a manivela do termostato no sentido anti-horário, aumento-se a temperatura (mais quente), rodando-a no sentido horário, diminui-se a temperatura (más frio).

(4) Termostato eletrônico

Para os detalhes de configuração, veja o manual em anexo com as instruções do termostato.

9 INVERSão ABERTURA PORTA

Atença: esta operação é de competência exclusiva dos centers de assistência técnica ou do pessoal qualificado.

Requerer ao produtor o apropriadokit para Inversao da Port
