Santo K 988005E - Réfrigérateur AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	AEG-Electrolux
Modèle	Santo K 988005E
Classe climatique	SN (+10 à +32 °C), N (+16 à +32 °C), ST (+18 à +38 °C), T (+18 à +43 °C)
Tension d'alimentation	220-240 V ~ 50 Hz
Réfrigérant	Isobutane (R600a), inflammable
Type d'installation	Intégrable (version i) ou habillable (version E)
Éclairage intérieur	Ampoule 220-240 V, max. 15 W
Dégivrage	Automatique pour le compartiment réfrigérateur
Réglage de température	De 1 (le plus chaud) à 6 (le plus froid), position 0 = arrêt
Nombre de clayettes	Plusieurs clayettes réglables en verre et/ou fil
Porte-bouteilles	Présent sur certains modèles, avec support amovible
Contrôle d'humidité	Présent sur certains modèles, réglable par levier coulissant
Boîte variable	Présente sur certains modèles, déplaçable latéralement
Capacité du compartiment réfrigérateur	Non spécifiée dans la notice
Matériaux	Plastiques recyclables (PE, PS) et carton
Sécurité enfants	Verrouillage possible à l'arrêt de l'appareil
Nettoyage	Eau tiède et détergent doux, éviter produits abrasifs
Dimensions (H x L x P)	Non spécifiées dans la notice
Poids	Non spécifié dans la notice

FOIRE AUX QUESTIONS - Santo K 988005E AEG-ELECTROLUX

Comment régler la température de mon réfrigérateur AEG-Electrolux Santo K 988005E ?

Tournez le régulateur de température situé en haut à droite dans le compartiment. Les positions vont de 1 (le plus chaud) à 6 (le plus froid). La position 0 éteint l'appareil. Pour une température optimale, réglez sur la position 2 à 3 pour une température ambiante de 25 °C.

Que faire si mon réfrigérateur ne refroidit plus ?

Vérifiez que l'appareil est allumé (régulateur sur 1-6), que la prise est branchée et que le fusible n'a pas sauté. Si la température est trop chaude, assurez-vous que la porte ne reste pas ouverte trop longtemps et que l'appareil n'est pas près d'une source de chaleur. Consultez le chapitre 'Que faire si...' de la notice.

Comment dégivrer le réfrigérateur ?

Le compartiment réfrigérateur dégivre automatiquement. L'eau de dégivrage s'écoule par un trou à l'arrière vers un bac collecteur. Nettoyez régulièrement ce trou d'écoulement pour éviter les obstructions. En cas de givre important, réglez la température sur une position plus chaude (4-5) pour permettre le dégivrage.

Comment nettoyer l'intérieur du réfrigérateur ?

Avant tout nettoyage, débranchez l'appareil. Utilisez un chiffon doux et de l'eau tiède avec quelques gouttes de détergent doux. N'utilisez pas de produits abrasifs ou de nettoyeurs vapeur. Séchez soigneusement avant de remettre en marche. Nettoyez régulièrement le trou d'écoulement de l'eau de dégivrage avec le bouchon vert fourni.

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Dévissez la vis du cache-ampoule, exercez une pression sur le cache et faites-le glisser vers l'arrière. Remplacez l'ampoule par une neuve de 220-240 V, max. 15 W. Remontez le cache et revissez. Rebranchez l'appareil.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

C'est généralement dû à un trou d'écoulement de l'eau de dégivrage bouché. Nettoyez-le à l'aide du bouchon vert fourni ou d'un fil de fer. Vérifiez aussi que les clayettes ne bloquent pas l'écoulement.

Quels sont les bruits normaux de fonctionnement ?

Les bruits suivants sont normaux : claquement lors de la mise en marche/arrêt du compresseur, bourdonnement du compresseur en marche, et un bruit de circulation de liquide du fluide frigorigène. Aucune inquiétude.

Comment économiser l'énergie avec mon réfrigérateur ?

Installez l'appareil loin des sources de chaleur. Assurez une bonne ventilation en ne bloquant pas les ouvertures. N'introduisez pas d'aliments chauds. Ouvrez la porte le moins longtemps possible. Réglez la température au besoin, sans la baisser inutilement.

Quels aliments placer dans quelle zone du réfrigérateur ?

La zone la plus froide se situe sur la clayette inférieure. Placez-y les viandes, poissons et produits laitiers. Les zones plus chaudes (porte et clayettes supérieures) sont adaptées aux boissons, œufs et condiments. Le bac à légumes maintient une humidité élevée pour les fruits et légumes.

Comment changer le sens d'ouverture de la porte ?

Le changement du sens d'ouverture est possible. Consultez les instructions de montage fournies avec l'appareil. Après l'opération, vérifiez que le joint de porte est bien étanche pour éviter les formations de givre.

MODE D'EMPLOI Santo K 988005E AEG-ELECTROLUX

Notice d'utilisation

Gebruiksaanwijzing

Verehrter Kunde!

Nous vous remercions d'avoir choisi un de nos produits.

Tout au long de son utilisation, vous ferez l'expérience d'une combinaison parfaite entre design fonctionnel et technologie d'avant-garde.

Sa fabrication est basée sur les standards les plus élevés de l'excellence. Votre appareil a été ainsi conçu pour vous fournir les meilleures performances tout en respectant les aspects environnementaux et d'économie d'énergie.

Nous vous conseillons de lire attentivement cette notice d'utilisation et de la conserver à proximité pour une utilisation optimale.

Pensez également à la transmettre au prochain utilisateur.

Nous vous souhaitons beaucoup de plaisir avec votre appareil A.E.G. Electrolux.

Les symboles suivants sont utilisés dans cette notice d'utilisation

Informations importantes concernant votre sécurité personnelle et consignes pour éviter tout endommagement de l'appareil

Informations générales et conseils

Information environnementale

Sommaire

Sécurité....43

Protection de l'environnement 45

Information sur l'emballage de l'appareil .... 45

Mise au rebut des anciens appareils....45

Retrait de la protection pour le transport 46

Installation 46

Emplacement....46

L'appareil frigorifique a besoin d'air....47

Encastrement....48

Branchement électrique 48

Description de l'appareil 49

Vue de l'appareil 49

Avant la mise en service 50

Mise en service et réglage de la temperature ..... 50

Arrêt de l'appareil 51

Equipement intérieur....52

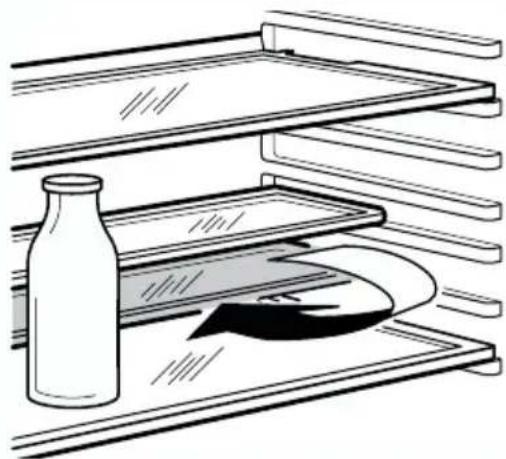

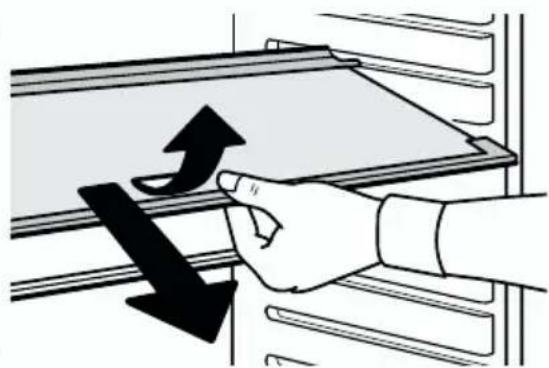

Clayettes. 52

Porte intérieure réglable 52

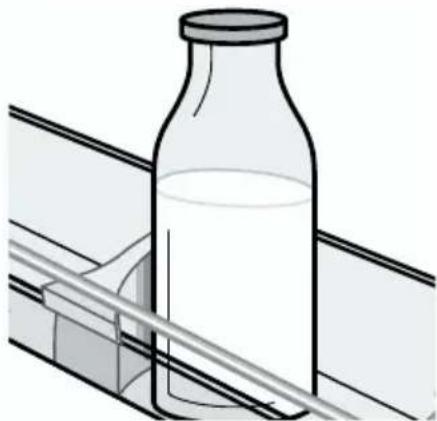

Porte-bouteille 53

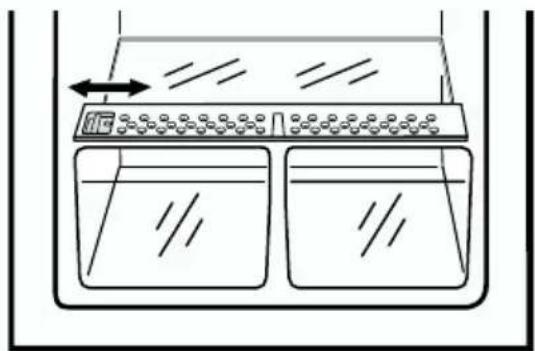

Contrôle de l'humidité....53

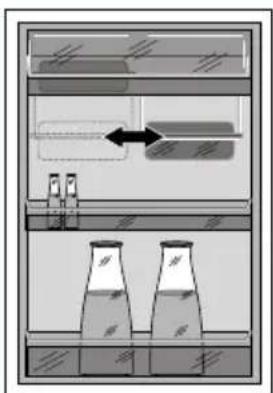

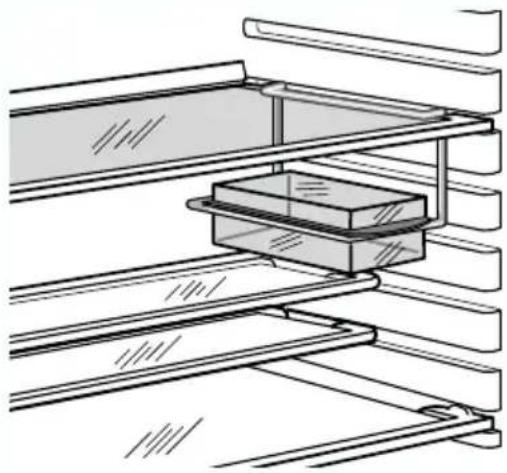

Boîte variable .....53

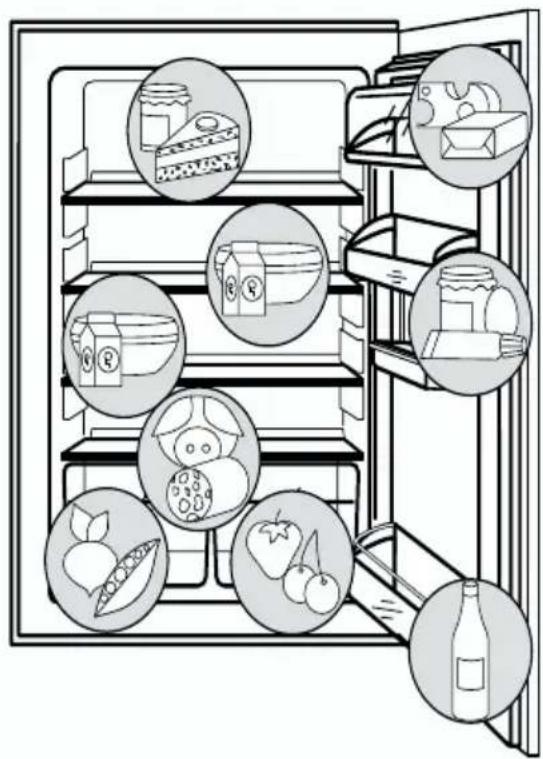

Rangement correct ....54

Dégivrage ....55

Le compartiment réfrigérateur dégivre automatiquement .....55

Entretien et nettoyage....55

Conseils d'économie d'énergie .... 56

Que faire si .... 57

En cas d'anomalie de fonctionnement 57

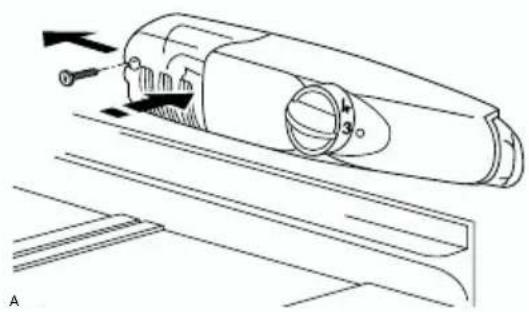

Remplacement de l'ampoule d'éclairage 58

Bruits de fonctionnement .... 59

Règlements, normes, directives. 59

Termes techniques 60

Sécurité

La sécurité de nos appareils est conforme aux règles reconnues de la technique et à la loi sur la sécurité des appareils. Nous nous voyons cependant obligés de vous familiariser avec les conseils de sécurité suivants:

Utilisation conforme à la destination

• L'appareil frigorifique est conçu pour une utilisation domestique. Il est adapté à la réfrigération de produits alimentaires. En cas d'emploi non conforme de l'appareil, le fabricant ne peut endosser aucune responsabilité en cas de dommages éventuels.
• Pour des raisons de sécurité, il est interdit de modifier ou de transformer l'appareil frigorifique.
• Si l'appareil frigorifique est utilisé pour un usage professionnel ou dans des buts autres que la réfrigération d'aliments, observer les dispositions légales correspondantes en vigueur.

Avant la première mise en service

• Contrôlez l'appareil pour dégâts de transport éventuels. Ne brancher en aucun cas un appareil endommagé! En cas de dommage, veuillez vous adresser au fournisseur.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important: en cas de dommage du câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponible chez le fabricant ou le service consommateurs.

Frigorigène

Le circuit frigorifique de l'appareil contient un frigorigène, l'isobutane (R600a), un gaz naturel peu polluant mais inflammable.

• Avertissement - Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique.
• En cas d'endommagement du circuit frigorifique:
• éviter impérativement les flammes ouvertes et les sources d'inflammation;
• bien ventiler la pièce dans laquelle se trouve l'appareil.

Sécurité des enfants

• Les matériaux d'emballage (p. ex. films, mousse de polystyrène) peuvent être dangereux pour les enfants. Danger de suffocation ! Maintenir les matériaux d'emballage hors de portée des enfants.
• Veuillez rendre inutilisables les appareils arrivés en fin de vie avant de les éliminer. Enlever la fiche de la prise de courant, couper le cordon d'alimentation, enlever ou détruire les fermetures à coulisse ou à ver-

rou éventuellement présentes. Vous évitez de la sorte que des enfants qui jouent puissent s'enfermer dans l'appareil (Danger de suffocation!) ne se mettent dans d'autres types de situation de danger mortel.

- Les enfants ne peuvent souvent pas reconnaître les dangers inhérents à la manipulation d'appareils ménagers. Veillez pour cette raison à la surveillance nécessaire et ne laissez jamais les enfants jouer avec l'appareil!

Dans le cadre du fonctionnement quotidien

• Les récipients contenant des gaz ou des liquides sous pression peuvent devenir perméables sous l'effet du froid. Danger d'explosion! N'entreposez pas de récipients contenant des substances inflammables tels que bombes, briquets, cartouches de recharge, etc. dans l'appareil.
• Avertissement - Ne pas faire fonctionner d'appareils électriques (par ex. de sorbetières électriques, de mélangeurs, etc.) à l'intérieur de l'appareil frigorifique.
• Avertissement - Ne pas fermer les ouvertures de ventilation des parois de l'appareil ni de la structure des meubles d'encastrement.
• Avant tous travaux de nettoyage, mettre par principe l'appareil hors service et tirer la fiche de la prise ou couper le fusible ou le tirer.
• Tirer toujours sur la fiche pour débrancher celle-ci, jamais sur le câble.

En cas de dérangement

• Si votre appareil devait un jour présenter un défaut, veuillez consulter d'abord ce mode d'emploi à la section "Que faire si ...". Si les indications qui y sont mentionnées ne vous aident pas, n'exécutez pas de travaux par vous-même.
• Les appareils frigorifiques peuvent uniquement être réparés par des spécialistes. Des réparations incorrectes peuvent être source de dangers très graves. En cas de réparation, adressez-vous à votre reven-deur spécialisé ou à notre service après-vente.

Elimination

Information sur l'emballage de l'appareil

Tous les matériaux utilisés sont non polluants! Ils peuvent être déposés sans danger à une décharge ou incinérés!

Matériaux: Les matières plastiques peuvent également être recyclées et sont repérées de la manière suivante:

PE< pour le polyéthylène, par ex. pour l'enveloppe extérieure et les sachets à l'intérieur.

PS< pour la mousse de polystyrène, par ex. pour les éléments de rembourrage, toujours sans CFC.

Les éléments en carton sont réalisés à partir de papier recyclé et doivent être ramenés à la collecte de vieux papiers.

Mise au rebut des anciens appareils

Pour des raisons de protection de l'environnement, les appareils frigorifiques doivent être éliminés dans les règles de l'art. Cette règle s'applique à votre appareil précédent ainsi qu'à votre nouvel appareil, lorsqu'il ne servira plus.

Attention ! Avant l'élimination, rendre les vieux appareils inutilisables. Débrancher la fiche secteur, sectionner le câble d'alimentation, retirer ou détruire les éventuelles fermetures à houssette ou à verrou. Ceci a pour but d'empêcher des enfants de s'enfermer dans l'appareil par jeu (risque d'asphyxie!) ou de se mettre dans d'autres situations dangereuses pouvant être mortelles.

Consignes d'élimination :

• L'appareil ne doit pas être mis avec les ordures ménagères ou les déchets encombrants.
• Le circuit frigorifique, en particulier l'échangeur thermique au dos de l'appareil, ne doit pas être endommagé.
• Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région,

votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Retrait de la protection pour le transport

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

1. Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte.

2. Enlevez toutes les bandes autocollantes et rembourrages à l'intérieur de l'appareil (sauf la plaque signalétique).

Installation

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses) dans un local bien ventilé et sec.

La température ambiante influence sur la consommation électrique et le bon fonctionnement de l'appareil.

Pour son bon fonctionnement, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s'en trouver diminuées.

Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes en fonction du modèle de l'appareil.

Classe climatique pour une température ambiante de
SN +10 à +32 °C
N +16 à +32 °C
ST +18 à +38 °C
T +18 à +43 °C

Le montage direct sous une table de cuisson n'est pas permis. Les températures, en partie élevées, de la table de cuisson peuvent endommager l'appareil.

Si une table de cuisson est installée près de l'appareil, les relatives prescriptions de montage et de sécurité doivent être respectées. Étant donné les multiples conditions possibles d'installation, il est impossible de fournir ci-contre des informations détaillées.

Il est recommandé d'éviter le réchauffement du réfrigérateur en maintenant une distance adéquate de toutes sources de chaleur et en utilisant une plaque d'isolation thermique appropriée. La correcte ventilation de l'appareil doit en outre être garantie.

L'appareil frigorifique a besoin d'air

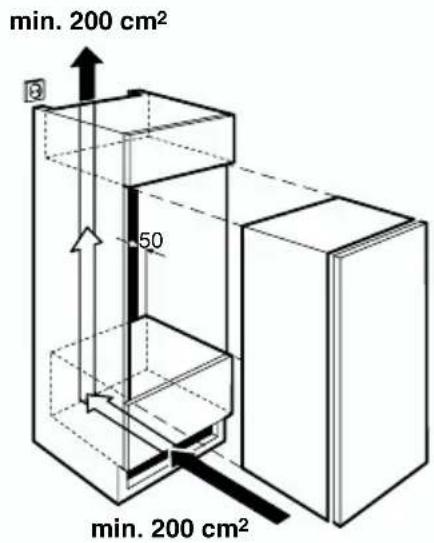

Modèles intégrables (appareils version i)

La porte intégrée de l'élément de cuisine rend la niche d'encastrement en grande partie étanche. C'est la raison pour laquelle l'entrée d'air pour les appareils version i doit se faire conformément à la fig. à travers un orifice dans le socle du meuble. L'air réchauffé doit pouvoir s'échapper vers le haut, par le dégagement d'aération à l'arrière du meuble. Les sections d'aération doivent avoir au moins 200 cm².

Attention! Afin de ne pas gêner le bon fonctionnement de l'appareil, les orifices d'aération ne doivent pas être recouverts ou obstrués.

min. 200 cm² 50 min. 200 cm²

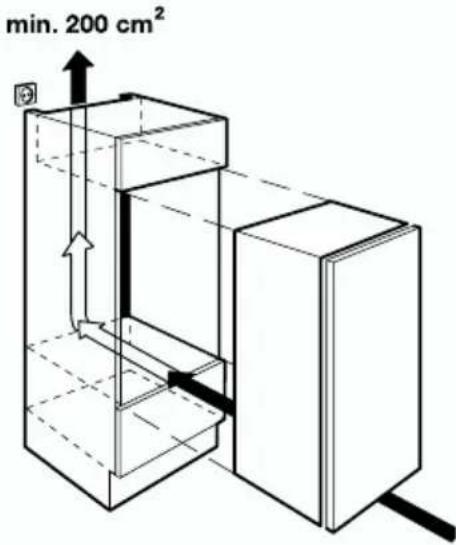

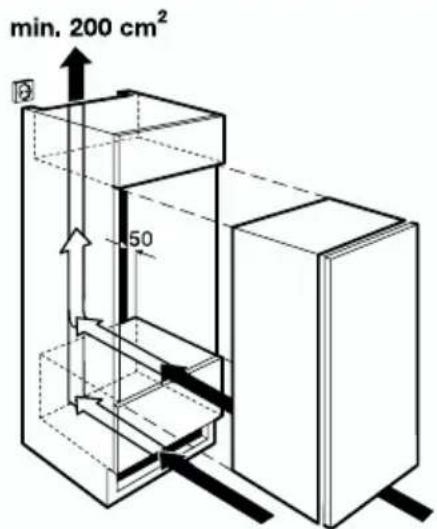

Modèles habillables (appareils version E)

Possibilité d'encastrement 1 (optimale): Une aération optimale des appareils version E est assurée quand l'air frais peut entrer non seulement sous l'appareil, mais aussi à travers un orifice dans le socle du meuble. L'air réchauffé doit pouvoir s'échapper vers le haut, par le dégage-ment d'aération (au moins 200 cm²) à l'arrière du meuble.

min. 200 cm² 50

Possibilité d'encastrement 2:

Le fonctionnement des appareils version E est possible également sans orifice d'aération dans le socle du meuble. L'air frais, qui peut entrer sous l'appareil, suffit pour l'aération. Il n'est pas porté atteinte de ce fait au fonctionnement et à la durée de vie de l'appareil. L'air réchauffé doit pouvoir s'échapper vers le haut, par le dégagement d'aération (au moins 200 cm²) à l'arrière du meuble. En cas d'aération sans orifice dans le socle, il se peut cependant que la consommation d'énergie diverge par rapport aux indications données dans le prospectus.

Attention! Afin de ne pas gêner le bon fonctionnement de l'appareil, les orifices d'aération ne doivent pas être recouverts ou obstrués.

min. 200 cm²

Encastrement

Voir les instructions de montage ci-jointes.

Après l'encastrement de l'appareil, en particulier après le changement du côté d'ouverture de la porte, veuillez vérifier si le joint de la porte assure une étanchéité correcte tout autour de la porte. Un joint de porte non étanche peut entraîner une formation plus forte de givre et donc une consommation plus élevée d'énergie (voir également chapitre „Que faire si...”).

Branchement électrique

Une prise de courant avec contact de terre installée réglementaire-ment est nécessaire pour le raccordement électrique. Elle devrait être placée de façon à pouvoir retirer la fiche du câble d'alimentation. La protection électrique doit admettre un courant d'au moins 10 ampères.

Si la prise de courant n'est plus accessible lorsque l'appareil est mis en place, un dispositif approprié de l'installation électronique doit garantir que l'appareil puisse être coupé du réseau (p. ex. fusible, disjoncteur, disjoncteur différentiel ou équivalent avec ouverture de contact d'au moins 3 mm).

Avant la mise en service, vérifier sur la plaque signalétique de l'appareil si la tension d'alimentation et le type de courant correspondent aux valeurs du réseau électrique du lieu d'installation.

P. ex.: AC 220 ... 240 V 50 Hz ou

220 ... 240 V \~50 Hz

(c-à-d courant alternatif 220 à 240 volts, 50 Hertz)

La plaque signalétique se trouve à gauche à l'intérieur de l'appareil.

Description de l'appareil

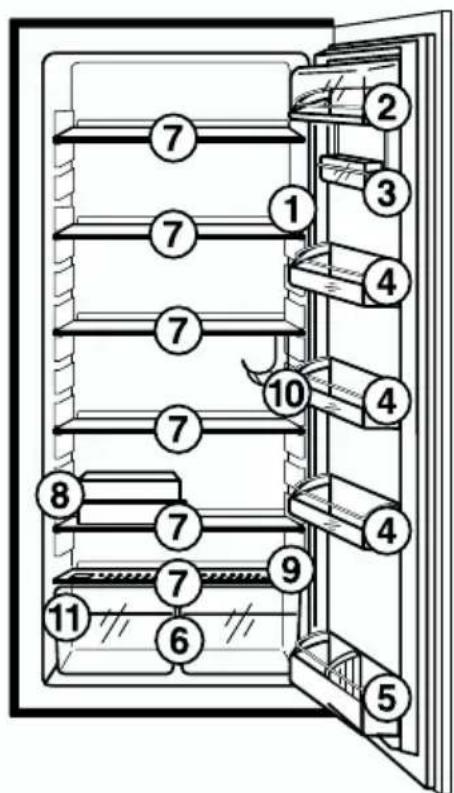

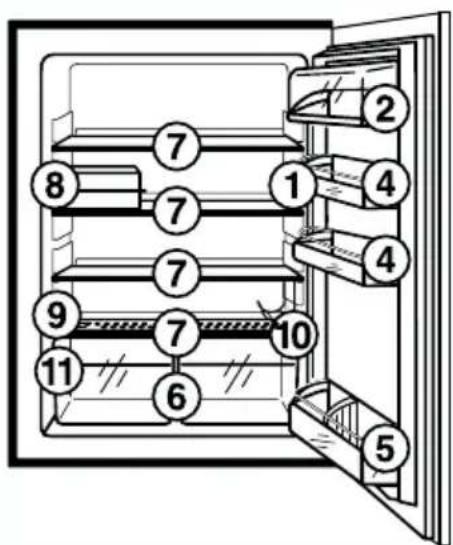

Vue de l'appareil (différents modèles)

1 = Régulateur de température et l'éclairage intérieur

2 = Compartiment à beurre/à fromage avec clapet

3 = Boîte de rangement variable (exécution variable suivant les modèles, pas dans tous les modèles)

4 = Compartiment de porte

5 = Compartiment à bouteilles Porte-bouteilles (pas pour

6 = Tiroir à fruits/à légumes

7 = Clayettes (étagères)

8 = Boîte universelle (pas dans tous les modèles)

9 = Régulation d'humidité (pas pour tous les modèles)

10 = Support de bouteilles/boîtes (pas pour tous les modèles)

Avant la mise en service

Nettoyer l'intérieur de l'appareil et tous les équipements avant la première mise en service (voir "Nettoyage et entretien").

Mise en service et réglage de la température

Attention! Ne faire fonctionner l'appareil que lorsqu'il est installé!

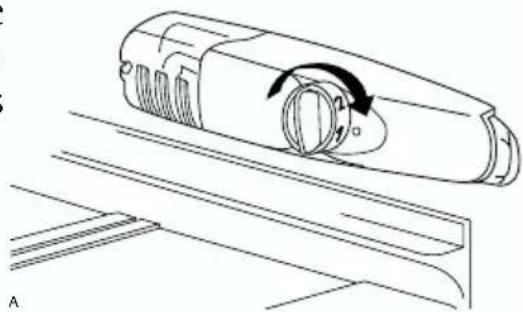

Le régulateur de température se trouve en haut à droite dans le compartiment de réfrigération. Il sert en même temps d'interrupteur MARCHE/ARRET.

Position „0“ = arrêt

Position „1“ = température intérieure la plus chaude

Position „6“ = température intérieure la plus froide

1. Branchez la fiche dans la prise de courant.

2. Régler la température souhaitée en tournant le régulateur de température. L'éclairage intérieur s'allume. Le compresseur tourne et travaille alors automatiquement.

Vu que la température du réfrigérateur est atteinte rapidement, celui-ci peut être garni immédiatement après la mise en marche.

Indication: En cas de modification du réglage de température, le compresseur ne démarre pas immédiatement si le dégivrage automatique est en cours.

Du point de vue des spécialistes de l'alimentation, la température de +5°C pour le compartiment de réfrigération peut être considérée comme une température de stockage suffisamment basse.

La température intérieure est influencée par les facteurs suivants :

• température ambiante ;
• quantité et température des aliments entreposés ;
• ouvertures fréquentes ou de longue durée de la porte ;
• défaut de l'appareil.

Aussi le réglage de la température doit-il éventuellement être adapté aux circonstances.

Recommandations de réglage:

Exemples:

Température ambiante	Position du bouton de réglage de température
env. 10°C Plage jusque 1
env. 16°C Plage autour de 2
env. 25°C Plage autour de 2
env. 32°C 2 à 3
env. 38°C 1 à 2

1. Si vous souhaitez une température plus élevée ou plus faible, tournez le régulateur de température sur un réglage plus chaud ou plus froid.

Important!

Une température ambiante élevée (p. ex. lors de chaudes journées d'été) et un réglage sur une température très froide (position «5» à «6») peuvent conduire au fonctionnement permanent du compresseur.

Raison: en cas de température ambiante élevée, le compresseur doit tourner en permanence pour maintenir la basse température à l'intérieur de l'appareil. Dans ce cas, le compartiment frigo ne dégivre plus – le dégivrage automatique du compartiment frigo est uniquement possible lorsque le compresseur est à l'arrêt (voir également section «Dégivrage»).

Une formation importante de givre à la paroi arrière du compartiment frigo en est la conséquence.

Dans ce cas, mettre le régulateur de température sur un réglage plus chaud (position «4» à «5»). Pour ce réglage, le compresseur est régulé et le processus de dégivrage a de nouveau lieu automatiquement.

Arrêt de l'appareil

Pour mettre le refroidissement hors service, mettre le régulateur de température en position "0". L'éclairage intérieur s'éteint.

Si l'appareil doit rester longtemps hors service:

1. Débranchez l'appareil, à cet effet tourner le régulateur de température sur "0". L'éclairage intérieur s'éteint.

2. Débranchez et videz l'appareil.

3. Dégivrez et nettoyez soigneusement l'appareil (voir chapitre «Nettoyage et entretien»).

4. Maintenez les portes entrouvertes pendant toute la durée de non-utilisation afin d'éviter la formation de mauvaises odeurs.

Equipement intérieur

Clayettes

Selon le modèle votre appareil est équipé de clayette(s) à fil et/ou en verre.

La surface de rangement en verre au-dessus du bac à légumes doit toujours rester dans cette position, afin que les fruits et légumes restent frais plus longtemps.

Les autres clayettes sont réglables en hauteur:

1. Tirez la clayette vers l'avant jusqu'à ce qu'elle puisse basculée vers le bas ou vers le haut tout en la maintenant et retirez-la.

2. Pour la mise en place à une autre hauteur, procédez dans l'ordre inverse.

Pour conserver des produits de grande hauteur (pas dans tous les modèles):

Sortez la moitié avant de la clayette en verre Vario en deux parties et glissez-la à un autre niveau. Ceci permet de gagner la place nécessaire pour placer des produits hauts sur la tablette de rangement qui se trouve en dessous.

Porte intérieure réglable

Si nécessaire, les rangements de la porte peuvent être retirés vers le haut et placés dans d'autres logements.

Porte-bouteille

(pas dans tous les modèles)

Dans certains modèles, un support de bouteilles est placé dans le compartiment à bouteilles. Il sert à empêcher les bouteilles de se renverser et peut être déplacé latéralement.

Contrôle de l'humidité (pas dans tous les modèles)

La clayette inferieure en verre est équipée d'un dispositif muni de fentes dont les ouvertures sont réglables à l'aide d'un levier coulissant.

Le rôle de ce filtre est de retarder la déshydratation des fruits et légumes dans le bac à légumes ce qui permet d'augmenter considérablement leur c

Lorsque les fentes sont fermées, le taux d'humidité est plus élevé. Lorsque les fentes sont ouvertes, le taux d'humidité est plus bas.

Si vous êtes amené à retirer cette clayette (lors du nettoyage par exemple), veillez à la replacer correctement.

Boîte variable

(pas dans tous les modèles, réalisation variable suivant les modèles)

Certains modèles sont équipés d'une boîte variable fixée sous un balconnet de porte et pouvant être déplacée latéralement.

Cette boîte peut être rangée en dessous de chaque balconnet de porte.

1. Pour la changer de place, soulevez le compartiment de rangement avec la boîte vers le haut hors des logements dans la porte et enlevez l'étrier de retenue hors du guide en dessous du balconnet de rangement.

1. Pour le placement dans un autre balconnet de rangement, veuillez procéder en ordre inverse.

La boîte variable peut être suspendue latéralement à une tablette de rangement du compartiment de réfrigération:

1. Pour ce faire, tirer la tablette en avant jusqu'à pouvoir la basculer vers le haut ou le bas et la retirer.

2. Suspendre l'étrier de fixation au rétrécissement de la tablette de rangement et remettre la tablette dans les guidages.

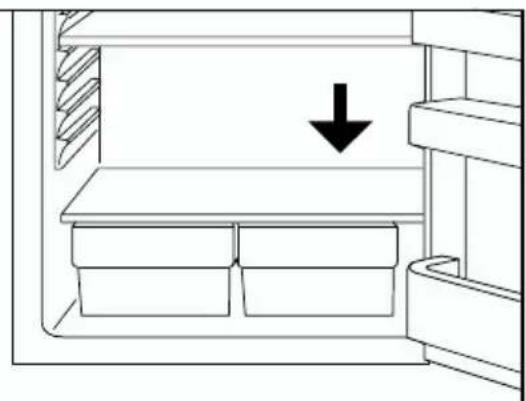

Pour des raisons physiques, il existe des zones de températures différentes dans le compartiment réfrigérateur. La zone la plus froide se trouve sur la surface de rangement inférieure. Les zones plus chaudes sont la surface de rangement supérieure et les surfaces de rangement dans la porte. L'exemple ci-contre indique à quel endroit du réfrigérateur se trouvent les zones de températures appropriées pour différents types d'aliments.

Conseil: Les aliments devraient toujours être placés couverts ou emballés dans le compartiment surgélateur, afin d'éviter la transmission d'odeurs ou de goûts à d'autres

Pour l'emballage, utiliser :

• des sachets et films de congélation en polyéthylène;
• des récipients en matière plastique avec couvercle;
• des housses spéciales en plastique avec élastique;
• du papier aluminium.

Dégivrage

Le compartiment réfrigérateur dégivre automatiquement

La paroi arrière du compartiment frigo se couvre de givre pendant le fonctionnement du compresseur et dégivre lorsque le compresseur est à l'arrêt.

L'eau de dégivrage est recueillie dans la goulotte à l'arrière du compartiment frigo, est guidée à travers le trou d'écoulement dans un bac-collecteur sur le compresseur, où elle s'évapore.

Le trou d'écoulement de l'eau de dégivrage doit être nettoyé régulièrement (voir chapitre «Nettoyage et entretien»).

Nettoyage et entretien

Pour des raisons d'hygiène, il est nécessaire de nettoyer régulièrement l'intérieur de l'appareil, y compris les équipements intérieurs.

Avertissement!

• Pendant le nettoyage, l'appareil ne peut pas être raccordé au secteur. Danger d'électrocution ! Avant tous travaux de nettoyage, mettre l'appareil hors service et tirer la fiche de la prise ou couper le fusible ou le tirer.
• Ne jamais nettoyer l'appareil à l'aide d'appareils de nettoyage à l'aide de vapeur sous pression. L'humidité pourrait pénétrer dans des éléments électriques. Danger d'électrocution ! La vapeur chaude peut endommager les parties en matière plastique.
• L'appareil doit être sec avant la remise en marche.

Attention!

- Les huiles essentielles et les solvants organiques peuvent agresser les pièces en plastique, par ex.

• le jus de citron ou les pelures d'orange;
• l'acide butyrique;
• les agents de nettoyage contenant de l'acide acétique.
  Ne pas amener de telles substances en contact avec les parties de l'appareil.

- Ne pas utiliser de produits de nettoyage abrasifs.

1. Enlever les aliments refroidis. Entreposer le tout couvert dans un endroit frais.

2. Mettre l'appareil hors service et tirer le cordon d'alimentation de la prise ou débrancher/dévisser le fusible.

3. Enlevez de givre de temps en temps à l'aide d'un grattoir en plastique doux, p. ex. un grattoir à pâte. N'employer en aucun cas d'objets durs ou pointus à cet effet.

4. Nettoyer l'appareil ainsi que les parties intérieures à l'aide d'un chiffon et d'eau tiède. Ajouter éventuellement quelques gouttes d'un produit de nettoyage de la vaisselle du commerce.

5. Essuyer ensuite avec de l'eau pure et sécher.

6. Contrôler le trou d'écoulement de l'eau de dégivrage dans la paroi arrière du compartiment frigo. S'il est bouché, vous pouvez déboucher le trou d'écoulement de l'eau de dégivrage à l'aide de bouchon vert se trouvant dans le sachet qui fait partie de la livraison.

7. Lorsque tout est sec, replacer les aliments et remettre l'appareil en service.

Conseils d'économie d'énergie

• N'installez pas l'appareil à proximité de cuisinières, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps.
• Veillez à une ventilation suffisante au niveau du socle de l'appareil. N'obstruez jamais les ouvertures de ventilation.
• Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
• N'ouvrez pas la porte plus longtemps que nécessaire.
• Ne réglez pas la température plus bas que nécessaire.

Que faire si ...

En cas d'anomalie de fonctionnement

Le dérangement n'est peut-être qu'un petit défaut auquel vous pouvez remédier vous-même à l'aide des indications suivantes. N'effectuez pas de travaux vous-même si les informations suivantes ne vous aident pas de manière concrète.

Avertissement! Les réparations à l'appareil de congélation peuvent uniquement être effectuées par des spécialistes. Des réparations incorrectes peuvent être source de dangers graves pour l'utilisateur. En cas de réparation, adressez-vous à votre distributeur ou à notre service après-vente.

Symptômes Cause possible Solutions
L'appareil ne fonctionne pas.	L'appareil n'est pas en fonctionnement.	Mettez l'appareil en marche.
	La prise n'est pas branchée.	Branchez la prise.
	Le fusible a disjoncté ou est défectueux.	Vérifiez le fusible, remplacez-le cas échéant.
	La prise murale est défectueuse.	Les anomalies du réseau électrique doivent être résolus par votre électricien.
L'appareil refroidit trop.	La température est mal réglée.	Veuillez consulter la partie "Réglage de la température".
La température à l'intérieur de l'appareil est trop chaude.	La température est mal réglée.	Veuillez consulter la partie "Mise en service".
	La porte est restée ouverte trop longtemps.	N'ouvrez pas la porte plus longtemps que nécessaire.
	De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures.	Veuillez consulter la partie "Réglage de la température".
	L'appareil est installé à côté d'une source de chaleur.	Veuillez consulter la partie "Emplacement".
L'éclairage intérieur ne fonctionne pas.	L'ampoule est défectueuse.	Veuillez consulter la partie "Remplacement de l'ampoule d'éclairage".
Symptômes Cause possible Solutions
Formation importante de givre dans l'appareil et éventuellement aussi au niveau du joint de porte.	Le joint de porte n'est pas étanche (après changement du sens d'ouverture de la porte).	A l'aide d'un sèche-che-veux, réchauffez avec pré-caution le joint de porte aux endroits non her-métiques (pas plus chaud qu'env. 50 °C).En même temps, formez manuellement le joint chauffé de la porte de manière à ce qu'il soit de nouveau bien au contact.
Après modification du réglage de température, le compresseur ne se met pas en marche.	C'est normal, il n'y a aucu-ne anomalie.	Le compresseur se met en marche après quelques instants automatiquement.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les clayettes.	Le trou d'écoulement de l'eau de dégivrage est bou-ché.	Voir partie "Entretien et nettoyage".

Remplacement de l'ampoule d'éclairage

Avant de remplacer l'ampoule, mettez à l'arrêt l'appareil et débranchez-le. Caractéristiques de l'ampoule: 220-240 V, max. 15 W.

1. Pour remplacer l'ampoule, dévissez la vis.

2. Exercez une pression sur le cache de l'ampoule, comme l'indique la fig., et faites-le glisser vers l'arrière.

3. Remplacez l'ampoule défectueuse.

4. Remontez le cache de l'ampoule et revissez la vis de fixation.

5. Rebranchez l'appareil.

Bruits de fonctionnement

Les bruits suivants sont typiques des appareils frigorifiques:

• Claquement On l'entend chaque fois que le compresseur se met en marche ou s'éteint
• Bourdonnement Dès que le compresseur se met en marche, vous l'entendrez bourdonner
• Circulation de Il n'est pas anormal d'entendre le bruit de liquide circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux.

Règlements, normes, directives

L'appareil frigorifique est destiné à un usage domestique et a été fabriqué en respect des normes s'appliquant à ce type d'appareils. La fabrication tient en particulier compte des mesures prévues par la loi allemande sur la sécurité des appareils (GSG), le règlement préventif contre les accidents pour les installations frigorifiques (VBG 20) et les dispositions de l'union des électrotechniciens allemands (VDE). L'étanchéité du circuit frigorifique a été contrôlée.

CE Cet appareil est conforme aux directives européennes suivantes : - 73/23/CEE du 19.2.1973 - Directive sur les basses tensions - 89/336/CEE du 3.5.1989 (y compris la directive de modification 92/31/CEE) - Directive de CEM - 94/2/CE du 21.01.1994 - Directive d'étiquetage énergétique - 96/57 CE du 3.9.1996 - Exigence concernant l'efficacité énergetique des appareils électriques domestiques de refroidissement et de congé- lation et des combinaisons correspondantes.

Termes techniques

- Fluides réfrigérants

Avec ce terme l'on indique les liquides qui peuvent être utilisés pour la réfrigération. Leur point d'ébullition est si bas que la chaleur des aliments qui se trouvent à l'intérieur du réfrigérateur suffit à les faire bouillir et/ou évaporer.

- Circuit des fluides réfrigérants

Il s'agit d'un circuit fermé, à l'intérieur duquel se trouvent les fluides réfrigérants. Il est constitué par l'évaporateur, le compresseur, le condenseur et la tuyauterie.

• L'évaporateur

L'évaporateur sert à faire évaporer le fluide réfrigérant. Comme tous les liquides, celui-ci a besoin de chaleur pour s'évaporer, chaleur qui vient de l'intérieur de l'appareil. En libérant la chaleur l'appareil se refroidit. Voilà pourquoi l'évaporateur se trouve à l'intérieur de l'appareil ou bien est placé directement derrière la paroi interne de celui-ci, et il est donc invisible.

- Compresseur

Le compresseur ressemble à une petite bouée. Il fonctionne grâce à un moteur électrique intégré et il est placé derrière, dans le socle de l'appareil. Le compresseur reçoit le fluide réfrigérant gazeux par aspiration, il le comprime et l'envoie au condenseur.

- Condenseur

Le condenseur a presque toujours la forme d'une grille. À l'intérieur le fluide réfrigérant comprimé par le compresseur retourne à l'état liquide. Pendant ce processus il se produit une libération de chaleur, qui se répand sur la surface du condenseur et, de là, dans l'air. Voilà pourquoi le condenseur se trouve à l'extérieur du réfrigérateur, dans la plupart des cas derrière l'appareil.

Sous réserve de modifications
