Produkttyp	Kühlschrank
Marke	AEG-Electrolux
Modell	Santo K 988005E
Klimaklasse	SN (+10 bis +32 °C), N (+16 bis +32 °C), ST (+18 bis +38 °C), T (+18 bis +43 °C)
Spannungsversorgung	220-240 V ~ 50 Hz
Kältemittel	Isobutan (R600a), entflammbar
Installationsart	Einbaubar (Version i) oder verkleidbar (Version E)
Innenbeleuchtung	Glühlampe 220-240 V, max. 15 W
Abtauen	Automatisch für das Kühlabteil
Temperatureinstellung	Von 1 (wärmste) bis 6 (kälteste), Stellung 0 = Aus
Anzahl der Ablagen	Mehrere verstellbare Glas- und/oder Drahtablagen
Flaschenhalter	Bei einigen Modellen vorhanden, mit herausnehmbarem Träger
Feuchtigkeitskontrolle	Bei einigen Modellen vorhanden, einstellbar mit Schieber
Variable Box	Bei einigen Modellen vorhanden, seitlich verschiebbar
Fassungsvermögen des Kühlabteils	Nicht in der Anleitung angegeben
Materialien	Recycelbare Kunststoffe (PE, PS) und Karton
Kindersicherung	Verriegelung bei ausgeschaltetem Gerät möglich
Reinigung	Warmes Wasser und mildes Reinigungsmittel, keine Scheuermittel
Maße (H x B x T)	Nicht in der Anleitung angegeben
Gewicht	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - Santo K 988005E AEG-ELECTROLUX

Wie stelle ich die Temperatur meines AEG-Electrolux Santo K 988005E Kühlschranks ein?

Drehen Sie den Temperaturregler oben rechts im Kühlabteil. Die Stellungen reichen von 1 (wärmste) bis 6 (kälteste). Stellung 0 schaltet das Gerät aus. Für eine optimale Temperatur stellen Sie auf Position 2 bis 3 bei einer Raumtemperatur von 25 °C ein.

Was tun, wenn mein Kühlschrank nicht mehr kühlt?

Überprüfen Sie, ob das Gerät eingeschaltet ist (Regler auf 1-6), ob der Stecker eingesteckt ist und ob die Sicherung nicht durchgebrannt ist. Wenn die Temperatur zu warm ist, stellen Sie sicher, dass die Tür nicht zu lange offen steht und das Gerät nicht in der Nähe einer Wärmequelle steht. Konsultieren Sie das Kapitel 'Was tun, wenn...' in der Anleitung.

Wie taue ich den Kühlschrank ab?

Das Kühlabteil taut automatisch ab. Das Tauwasser fließt durch ein Loch auf der Rückseite in eine Auffangschale. Reinigen Sie dieses Ablaufloch regelmäßig, um Verstopfungen zu vermeiden. Bei starker Vereisung stellen Sie die Temperatur auf eine wärmere Stellung (4-5), um das Abtauen zu ermöglichen.

Wie reinige ich das Innere des Kühlschranks?

Vor jeder Reinigung das Gerät vom Netz trennen. Verwenden Sie ein weiches Tuch und warmes Wasser mit einigen Tropfen mildem Reinigungsmittel. Keine Scheuermittel oder Dampfreiniger verwenden. Gründlich trocknen, bevor Sie es wieder in Betrieb nehmen. Reinigen Sie regelmäßig das Ablaufloch des Tauwassers mit dem mitgelieferten grünen Stopfen.

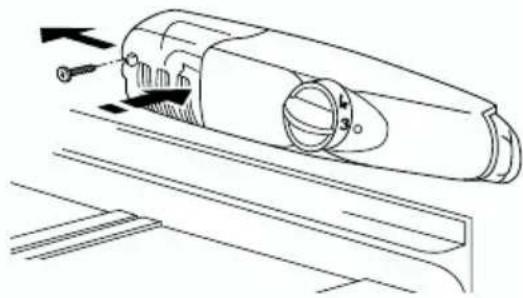

Wie ersetze ich die Glühlampe?

Gerät vom Netz trennen. Schraube der Lampenabdeckung lösen, Druck auf die Abdeckung ausüben und nach hinten schieben. Ersetzen Sie die Glühlampe durch eine neue mit 220-240 V, max. 15 W. Abdeckung wieder anbringen und festschrauben. Gerät wieder einstecken.

Warum steht Wasser im Kühlschrankboden?

Dies liegt in der Regel an einem verstopften Ablaufloch des Tauwassers. Reinigen Sie es mit dem mitgelieferten grünen Stopfen oder einem Draht. Überprüfen Sie auch, ob die Ablagen den Abfluss nicht blockieren.

Welche Betriebsgeräusche sind normal?

Folgende Geräusche sind normal: Klicken beim Ein- und Ausschalten des Kompressors, Summen des laufenden Kompressors und ein Fließgeräusch des Kältemittels. Keine Sorge.

Wie kann ich mit meinem Kühlschrank Energie sparen?

Stellen Sie das Gerät entfernt von Wärmequellen auf. Sorgen Sie für gute Belüftung, indem Sie die Öffnungen nicht blockieren. Legen Sie keine warmen Lebensmittel hinein. Öffnen Sie die Tür so kurz wie möglich. Stellen Sie die Temperatur nach Bedarf ein, ohne sie unnötig zu senken.

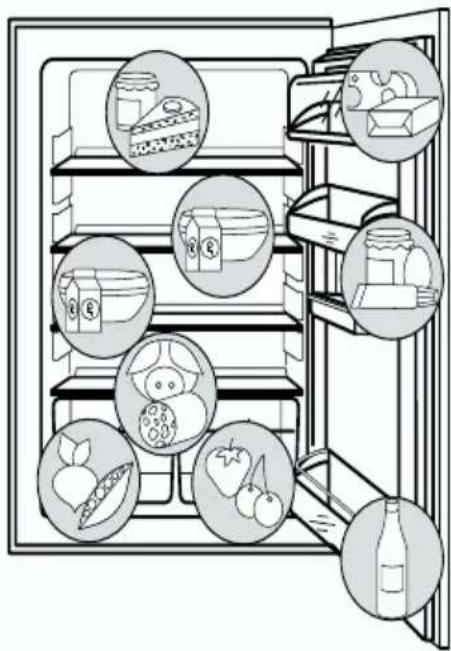

Welche Lebensmittel gehören in welche Zone des Kühlschranks?

Die kälteste Zone befindet sich auf der unteren Ablage. Legen Sie dort Fleisch, Fisch und Milchprodukte ab. Die wärmeren Zonen (Tür und obere Ablagen) eignen sich für Getränke, Eier und Gewürze. Das Gemüsefach sorgt für hohe Luftfeuchtigkeit für Obst und Gemüse.

Wie ändere ich den Türanschlag?

Der Türanschlag kann gewechselt werden. Konsultieren Sie die mitgelieferte Montageanleitung. Überprüfen Sie nach dem Vorgang, ob die Türdichtung gut abdichtet, um Eisbildung zu vermeiden.

BEDIENUNGSANLEITUNG Santo K 988005E AEG-ELECTROLUX

Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.

Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und wegweisender Spitzentechnologie.

Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.

Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit und Energieersparnis gelegt, die integraler Bestandteil aller unserer Produkte sind.

Lesen Sie dieses Bedienhandbuch aufmerksam durch, um Ihr Gerät optimal und über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit sparend ausführen zu können.

Bewahren Sie das Handbuch zur späteren Bezugnahme an einem sicheren Ort auf und händigen Sie es im Verkaufsfall dem zukünftigen Besitzer aus.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Folgende Symbolen werden im Text verwendet:

wichtige Hinweise für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes

Hinweise und praktische Tipps

Umweltinformationen

Inhaltsverzeichnis

Sicherheit 4

Entsorgung 6

Information zur Geräteverpackung 6

Entsorgung von Altgeräten 6

Transportschutz entfernen....7

Aufstellen....7

Aufstellort. 7

Das Kältegerät braucht Luft 8

Einbau 9

Elektrischer Anschluss 9

Gerätebeschreibung....10

Geräteansicht 10

Vor Inbetriebnahme .... 11

Inbetriebnahme und Temperaturregelung 11

Gerät abschalten 13

Innenaustattung 13

Abstellflächen/Abstellroste....13

Variable Innentür....14

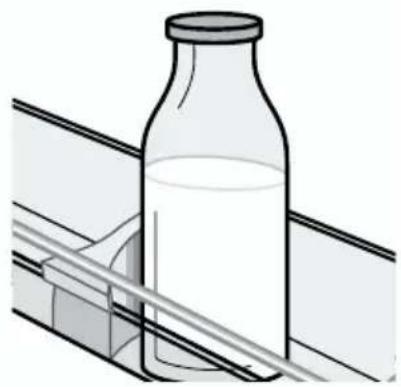

Flaschenhalter 14

Feuchteregulierung 14

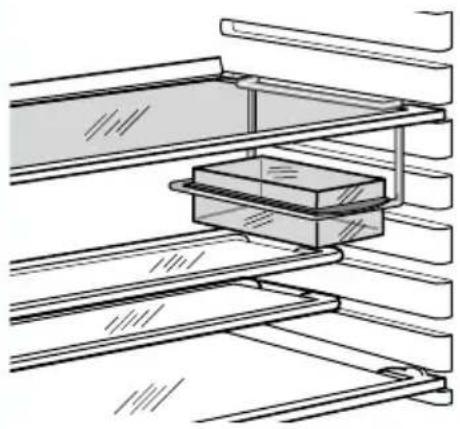

Variable Ablagebox 14

Richtig lagern....15

Abtauen 16

Der Kühlraum taut automatisch ab. 16

Reinigung und Pflege 16

Tipps für Energie-Einsparung 17

Was tun, wenn 18

Abhilfe bei Störungen....18

Lampe auswechseln....19

Betriebsgeräusche 20

Bestimmungen, Normen, Richtlinien 20

Fachbegriffe 21

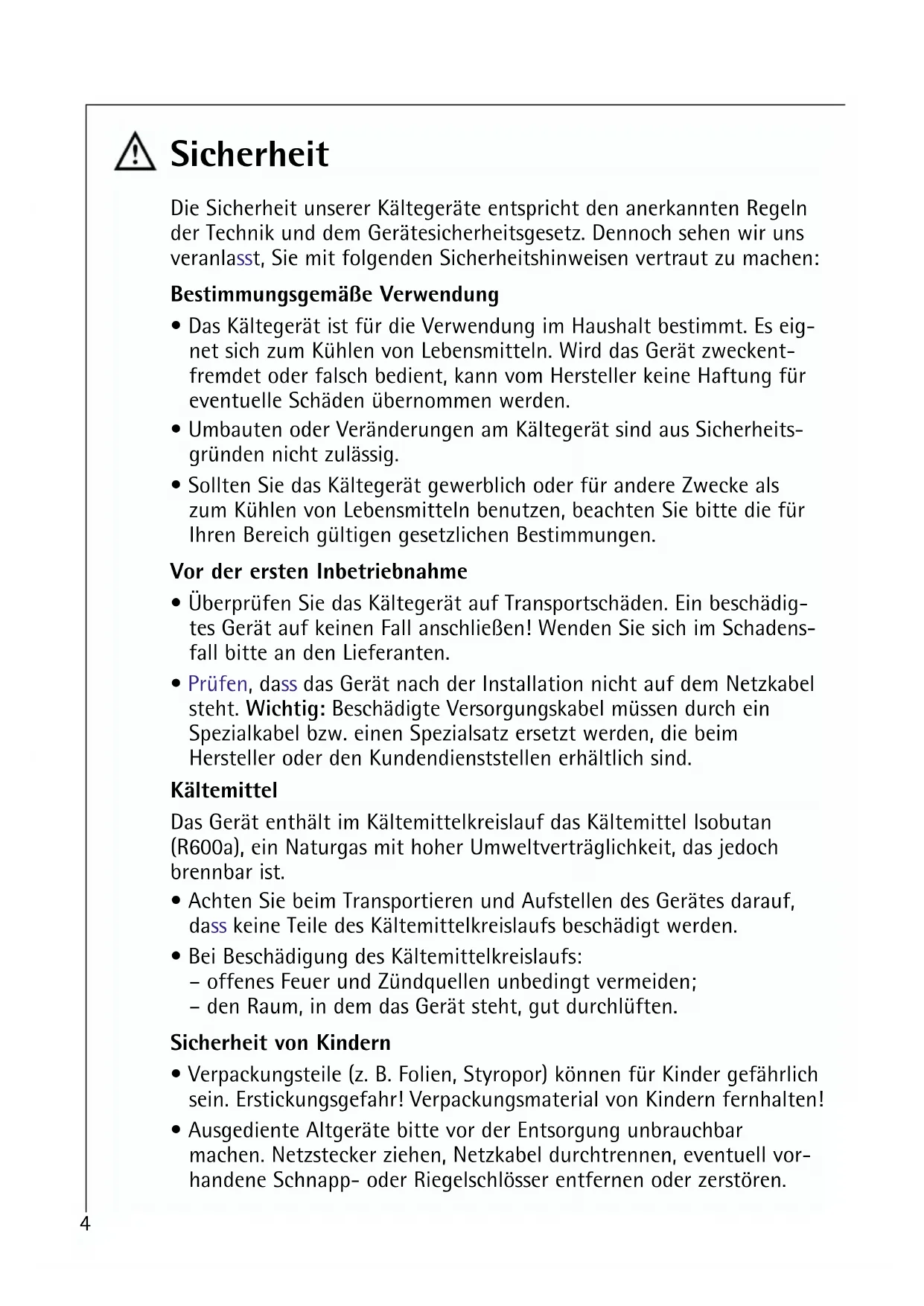

Sicherheit

Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Bestimmungsgemäße Verwendung

• Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich zum Kühlen von Lebensmitteln. Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Umbauten oder Veränderungen am Kältegerät sind aus Sicherheitsgründen nicht zulässig.
• Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum Kühlen von Lebensmitteln benutzen, beachten Sie bitte die für Ihren Bereich gültigen gesetzlichen Bestimmungen.

Vor der ersten Inbetriebnahme

• Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall bitte an den Lieferanten.
• Prüfen, dass das Gerät nach der Installation nicht auf dem Netzkabel steht. Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.

Kältemittel

Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das jedoch brennbar ist.

• Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kältemittelkreislaufs beschädigt werden.
• Bei Beschädigung des Kältemittelkreislaufs:
• offenes Feuer und Zündquellen unbedingt vermeiden;
• den Raum, in dem das Gerät steht, gut durchlüften.

Sicherheit von Kindern

• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
• Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstören.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.

- Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen!

Im Alltagsbetrieb

• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
• Warnung - Keine Elektrogeräte (z. B. elektrische Eismaschinen, Rührgeräte etc.) im Kältegerät betreiben.
• Warnung - Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen die Lüftungsöffnungen der Geräteverkleidungen oder des Aufbaus von Einbaumöbeln nicht abgedeckt oder zugestellt werden.
• Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung in der Wohnung abschalten bzw. herausdrehen.
• Netzstecker immer am Stecker aus der Steckdose ziehen, nie am Kabel.

Im Störungsfall

• Sollte einmal eine Störung am Gerät auftreten, sehen Sie bitte zuerst in dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die dort aufgeführten Hinweise nicht weiterhelfen, führen Sie bitte keine weiteren Arbeiten selbst aus.
• Kältegeräte dürfen nur von Fachkräften repariert werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall bitte an Ihren Fachhändler oder an unseren Kundendienst.

Entsorgung

Information zur Geräteverpackung

Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle verwendeten Verpackungsmaterialen sind umweltverträglich und wie-derverwertbar.

Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden und sind folgendermaßen gekennzeichnet:

PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.

PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.

Die Kartonteile werden aus Altpapier hergestellt und sollten auch wieder zur Altpapiersammlung gegeben werden.

Entsorgung von Altgeräten

Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und - nachdem es eines Tages ausgedient hat - auch für Ihr neues Gerät.

Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.

Entsorgungshinweise:

- Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden.

- Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Geräterückseite, darf nicht beschädigt werden.

- Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

1. Klebebänder links und rechts an den Türaußenseiten abziehen.

2. Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

Aufstellen

Aufstellort

Das Gerät soll in einem gut belüfteten und trockenen Raum stehen.

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus.

Daher sollte das Gerät

• nicht direkter Sonneneinstrahlung ausgesetzt sein;
• nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen stehen;
• nur an einem Ort stehen, dessen Umgebungstemperatur der Klima-klasse entspricht, für die das Gerät ausgelegt ist.

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse für Umgebungstemperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C

Direkter Einbau unter einem Kochfeld ist nicht zulässig. Die teilweise hohen Abstrahlungstemperaturen des Kochfeldes können das Gerät beschädigen.

Wird in der Nähe ein Kochfeld eingebaut, sind die zugehörigen Einbau- und Schutzvorschriften zu beachten. Durch die Vielzahl der möglichen Einbausituationen können hier keine detailierten Angaben erfolgen.

Eine Erwärmung des Kältegerätes ist durch ausreichenden Abstand und Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die ordnungsgemäße Be- und Entlüftung des Kältegerätes muss gewährleistet sein.

Das Kältegerät braucht Luft

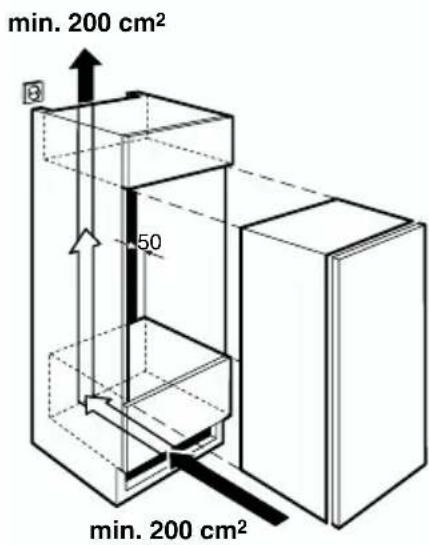

Integrierbare Modelle (i-Geräte)

Die integrierte Tür des Möbelschrankes dichtet die Einbaunische weitgehend ab. Deshalb muss bei i-Geräten die Belüftung durch die Öffnung im Möbelsockel erfolgen. Die erwärmte Luft muss durch den Luftschacht an der Rückwand des Möbels nach oben abziehen können. Die Lüftungsquerschnitte sollen mindestens 200 cm² betragen.

Achtung! Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen diese Lüftungsöffnungen nicht abgedeckt oder zugestellt werden.

min. 200 cm² 50 min. 200 cm²

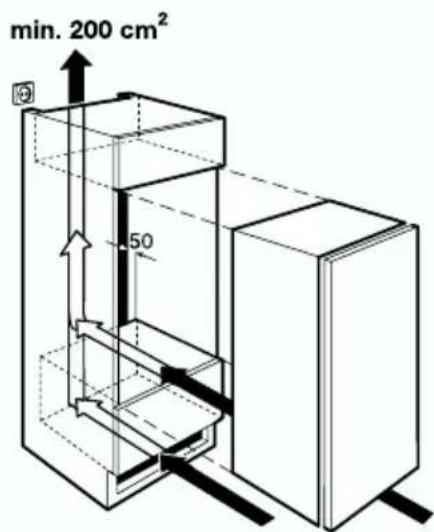

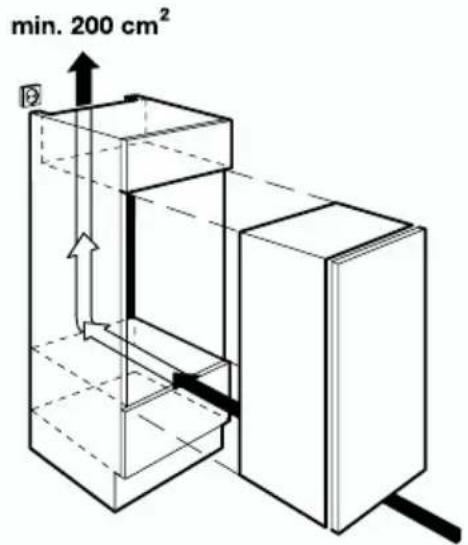

Dekorfähige Modelle (E-Geräte)

Einbaumöglichkeit 1 (optimal): Optimale Belüftung für E-Geräte ist gegeben, wenn frische Luft sowohl unter dem Gerät als auch durch eine Öffnung im Möbelsockel eintreten kann. Die erwärmte Luft muss durch den Luftschacht (min. 200 cm²) an der Rückwand des Möbels nach oben abziehen können.

min. 200 cm² 50

Einbaumöglichkeit 2:

Auch ohne Lüftungsöffnung im Möbelsockel ist der Betrieb von E-Geräten möglich. Die frische Luft, die unter dem Gerät eintreten kann, reicht für die Belüftung aus. Funktion und Lebensdauer des Gerätes werden nicht beeinträchtigt. Die erwärmte Luft muss durch den Luftschacht (min. 200 cm²) an der Möbelrückseite nach oben abziehen können. Bei Belüftung ohne Sockelöffnung können sich jedoch Abweichungen beim Energieverbrauch gegenüber den Prospektangaben ergeben.

Achtung! Um die Funktion des Gerätes nicht zu beeinträchtigen, Lüftungsöffnungen nicht abdecken oder zustellen.

min. 200 cm² ∅

Einbau

Siehe beiliegende Montageanweisung.

Prüfen Sie bitte nach dem Einbau des Geräts, insbesondere nach Türanschlagwechsel, ob die Türdichtung ringsum richtig abdichtet. Eine undichte Türdichtung kann zu verstärkter Reifbildung und dadurch zu höherem Energieverbrauch führen (siehe auch Abschnitt „Abhilfe bei Störungen“).

Elektrischer Anschluss

Für den elektrischen Anschluss ist eine vorschriftsmäßig installierte Schutzkontakt-Steckdose erforderlich. Sie sollte so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist.

Die zum Anschluss des Gerätes nötige Schutzkontakt-Steckdose sollte sich links oder rechts neben der Einbaunische befinden.

Die elektrische Absicherung muss mindestens 10/16 Ampere betragen. Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muss eine geeignete Maßnahme in der Elektroinstallation sicherstellen, dass das Gerät vom Netz getrennt werden kann (z. B. Sicherung, LS-Schalter, Fehlerstrom-Schutzschalter oder dergleichen mit einer Kontaktöffnungsweite von min. 3 mm).

Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob Anschlussspannung und Stromart mit den Werten des Stromnetzes am Aufstellort übereinstimmen.

Z. B.: AC 220 ... 240 V 50 Hz oder

220 ... 240 V \~50 Hz

(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz)

Das Typschild befindet sich links im Innenraum des Gerätes.

Gerätebeschreibung

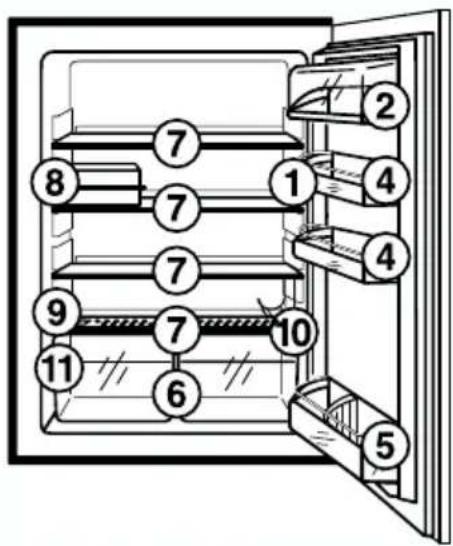

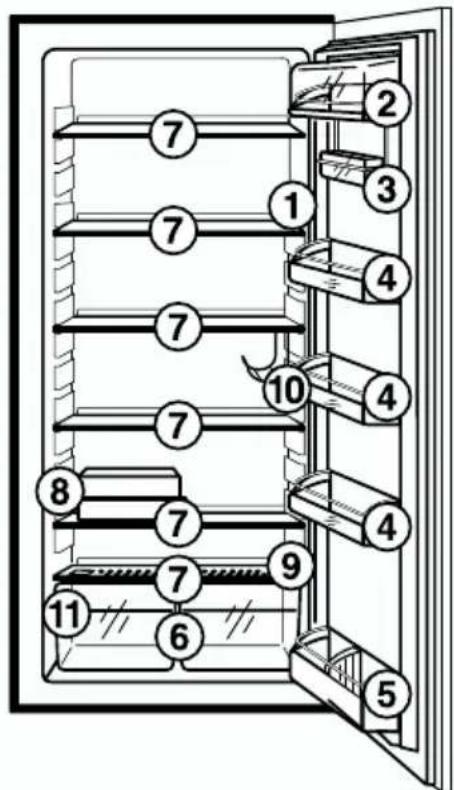

Geräteansicht (verschiedene Modelle)

1 = Temperaturregler und Innenbeleuchtung

2 = Butter-/Käsefach mit Klappe

3 = Variable Ablagebox (nicht bei allen Modellen, Ausführung je nach Modell unterschiedlich)

4 = Türabstellfächer

5 = Flaschenfach / Flaschenhalter (nicht bei allen Modellen)

8 = Allzweckbox (nicht bei allen Modellen)

9 = Feuchteregulierung (nicht bei allen Modellen)

10 = Flaschen-/Dosenhalter (nicht bei allen Modellen)

11 = Typschild

Vor Inbetriebnahme

Das Geräteinnere und alle Ausstattungsteile bitte vor Erstinbetriebnahme reinigen (siehe Abschnitt "Reinigung und Pflege").

Inbetriebnahme und Temperaturregelung

Achtung! Das Gerät nur im eingebauten Zustand betreiben!

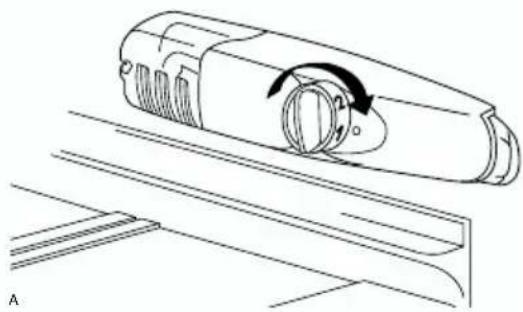

Der Temperaturregler befindet sich im Kühlraum rechts oben. Er ist zugleich der EIN/AUS-Schalter.

Stellung „0“ = Kühlung aus

Stellung „1“ = wärmste Innentemperatur

Stellung „6“ = kälteste Innentemperatur

1. Netzstecker in die Steckdose stecken.

2. Gewünschte Temperatur durch Drehen des Temperaturreglers einstellen. Die Innenbeleuchtung geht an. Der Kompressor startet und läuft dann automatisch.

Hinweis: Bei Änderung der Einstellung läuft der Kompressor nicht sofort an, wenn gerade automatisch abgetaut wird.

Da die Lagertemperatur im Kühlraum schnell erreicht wird, können Sie gleich nach dem Einschalten Kühlgut einlagern.

Aus ernährungswissenschaftlicher Sicht ist +5 °C für den Kühlraum als ausreichend kalte Lagertemperatur anzusehen.

Folgende Einflüsse sind ausschlaggebend für die Innentemperatur:

• Umgebungstemperatur;
• Menge und Temperatur der eingelagerten Lebensmittel;
• Häufiges oder langes Öffnen der Tür;
• ein Fehler am Gerät.

Deshalb muss die Temperaturregler-Einstellung eventuell den gegebenen Einflüssen angepasst werden.

Einstellungsempfehlungen:

Beispiele:

Umgebungstemperatur Temperaturregler-Stellung
ca. 10°C Bereich bis 1
ca. 16°C Bereich um 2
ca. 25°C Bereich um 2
ca. 32°C 2 bis 3
ca. 38°C 1 bis 2

Hinweis: Bei Einstellung gemäß Tabelle „Einstellungsempfehlungen“ stellt sich eine mittlere Kühlraumtemperatur von ca. +5°C ein. Dies gilt für Umgebungstemperaturen von +10 °C bis +38 °C

1. Falls Sie höhere oder tiefere Temperatur wünschen, drehen Sie den Temperaturregler auf wärmere bzw. kältere Einstellung.

Wichtig!

Hohe Umgebungstemperatur (z. B. an heißen Sommertagen) und kalte Einstellung des Temperaturreglers (Stellung „5“ bis „6“) kann zu Dauerbetrieb des Kompressors führen.

Grund: Der Kompressor muss ununterbrochen laufen, um bei hoher Umgebungstemperatur die tiefe Temperatur im Gerät zu halten. Der Kühlraum taut dann nicht mehr ab - denn automatisches Abtauen des Kühlraums ist nur bei stillstehendem Kompressor möglich (siehe auch Abschnitt „Abtauen“). Starke Reifbildung an der Kühlraumrückwand ist die Folge.

In diesem Fall den Temperaturregler auf eine wärmere Einstellung zurückdrehen (Stellung „3“ bis „4“). Bei dieser Einstellung wird der Kompressor geregelt und der Abtauvorgang wieder automatisch eingeleitet.

Gerät abschalten

Zum Abschalten der Kühlung Temperaturregler auf Stellung „0“ drehen.

Soll das Gerät für längere Zeit außer Betrieb genommen werden:

1. Kühlgut herausnehmen.

2. Gerät abschalten, dazu Temperaturregler auf Stellung „0“ drehen.

3. Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
4. Gerät gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").
5. Tür anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

Innenausstattung

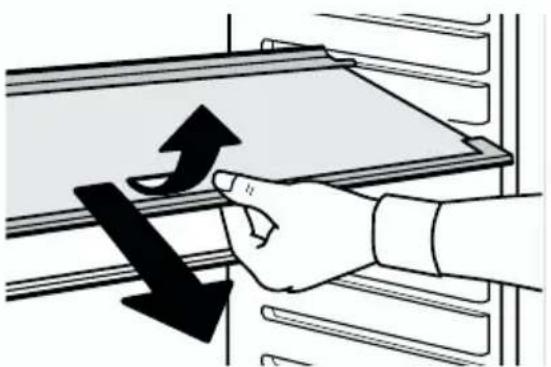

Abstellflächen/Abstellroste

Je nach Modell ist Ihr Gerät entweder mit Abstellflächen aus Glas oder mit Abstellrosten ausgestattet.

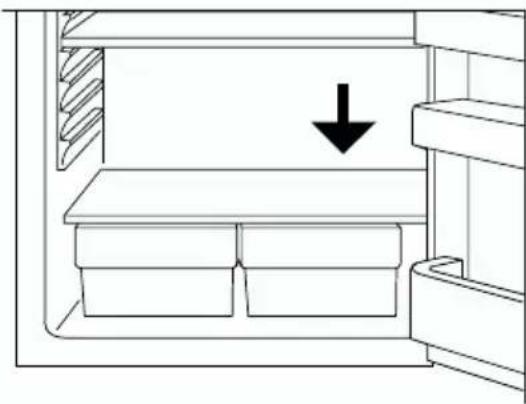

Die Abstellfläche aus Glas über den Obst- und Gemüseschalen muss immer in dieser Stellung verbleiben, damit Obst und Gemüse länger frisch bleiben.

Die übrigen Abstellflächen sind höhenverstellbar:

1. Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lässt.
2. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

Hohes Kühlgut einstellen (nicht bei allen Modellen):

Die vordere Hälfte der zweiteiligen Glasabstellfläche herausnehmen und in eine andere Ebene einschieben.

Dadurch gewinnen Sie Raum, um auf der darunterliegenden Abstellfläche hohes Kühlgut abzustellen.

Je nach Erfordernis können die Türabstellfächer nach oben herausgenommen und in andere Aufnahmen umgesetzt werden.

Flaschenhalter (nicht bei allen Modellen)

Bei einigen Modellen ist im Flaschenfach ein Flaschenhalter eingesetzt. Er dient als Kippschutz für einzelne Flaschen und ist seitlich verschiebbar.

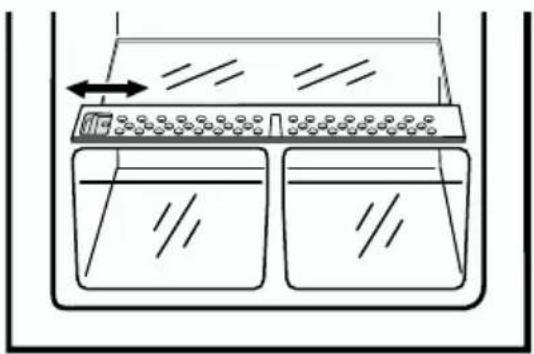

Feuchteregulierung (nicht bei allen Modellen)

Vor der Abstellfläche über den Obst- und Gemüseschalen befindet sich bei einigen Modellen ein verstellbares Lüftungsgitter.

Die Öffnung der Lüftungsschlitze kann mit einem Schieber stufenlos reguliert werden.

Schieber rechts: Lüftungsschlitze geöffnet.

Schieber links: Lüftungsschlitze geschlossen.

Bei geöffneten Lüftungsschlitzen stellt sich infolge stärkerer Luftzirkulation ein niedrigerer Feuchtegehalt der Luft in den Obst- und Gemüseschalen ein.

Bei geschlossenen Lüftungsschlitzen bleibt der natürliche Feuchtegehalt der Lebensmittel in den Obst- und Gemüseschalen länger erhalten.

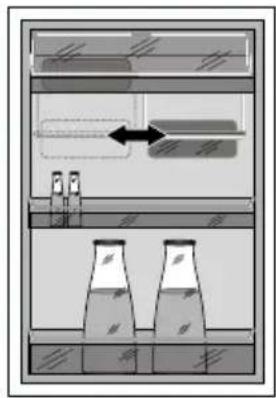

Variable Ablagebox

(nicht bei allen Modellen, Ausführung je nach Modell unterschiedlich)

Einige Modelle sind mit einer variablen Ablagebox ausgestattet, die seitlich verschiebbar unter einem Türabstellfach angebracht ist. Die Box kann unter jedem Türabstellfach eingesetzt werden.

1. Zum Umsetzen das Abstellfach mit der Box nach oben aus den Aufnahmen in der Tür herausheben und den Haltebügel aus der Führung unter dem Abstellfach herausnehmen.

2. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

Die variable Box kann auch im Kühlraum an einer Abstellfläche seitlich eingehängt werden:

1. Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lässt.

2. Den Haltebügel an der Verjüngung der Abstellfläche einhängen und die Abstellfläche wieder in die Führungen einschieben.

Im Kühlraum ergeben sich, physikalisch bedingt, unterschiedliche Temperaturbereiche.

Der kälteste Bereich befindet sich auf der untersten Abstellfläche über den Obst- und Gemüseschalen.

Wärmere Bereiche sind die oberen Abstellflächen und die Abstellfächer an der Tür. An welcher Stelle im Kühlraum geeignete Temperaturen für verschiedene Arten von Lebensmitteln vorliegen, zeigt nebenstehendes Einordnungsbeispiel.

Tipp: Lebensmittel sollen immer abge- deckt oder verpackt in den Kühlraum, um Austrocknen und Geruchs- oder

Geschmacksübertragung auf anderes Kühlgut zu vermeiden.

Zum Verpacken eignen sich:

• Frischhaltebeutel und -folien aus Polyäthylen;
• Kunststoffbehälter mit Deckel;
• Spezielle Hauben aus Kunststoff mit Gummizug;
• Aluminiumfolie.

Abtauen

Der Kühlraum taut automatisch ab

Das Abtauen des Verdampfers in der Rückwand des Kühlraums erfolgt automatisch.

Das Tauwasser wird in der Ablaufrinne an der Rückwand des Kühlraumes aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor geleitet und dort verdunstet.

Das Tauwasser-Ablaufloch muss regelmäßig gereinigt werden (siehe Kapitel „Reinigung und Pflege“).

Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

Warnung!

• Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. Stromschlaggefahr! Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen, Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

Achtung!

• Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B.
• Saft von Zitronen- oder Apfelsinenschalen;
• Buttersäure;
• Reinigungsmittel, die Essigsäure enthalten.
  Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.

• Keine scheuernden Reinigungsmittel verwenden.

• Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

• Entfernen Sie Reif mit einem weichen Kunststoffschaber, z. B. Teigkratzer. Keinesfalls harte oder spitze Gegenstände dazu benutzen.
• Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.

• Anschließend mit klarem Wasser nachwischen und trockenreiben.

• Das Tauwasser-Ablaufloch an der Rückwand des Kühlraumes regelmäßig mit Hilfe des im Ablaufloch eingesetzten grünen Reinigungsstiftes frei machen.

• Nachdem alles trocken ist, Lebensmittel wieder einlagern und Gerät wieder in Betrieb nehmen.

Tipps zur Energie-Einsparung

• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Ausreichende Be- und Entlüftung des Gerätes gewährleisten. Lüftungsöffnungen niemals abdecken.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
• Tür nur so lange wie nötig geöffnet lassen.
  • Die Temperatur nicht kälter als nötig einstellen.

Was tun, wenn ...

Abhilfe bei Störungen

Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.

Warnung! Reparaturen am Kältegerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler oder an unseren Kundendienst.

Störung Mögliche	Ursache Abhilfe
Gerät arbeitet nicht.	Gerät ist nicht eingeschaltet.	Gerät einschalten.
	Netzstecker ist nicht eingesteckt oder lose.	Netzstecker einstecken.
	Sicherung hat ausgelöst oder ist defekt.	Sicherung überprüfen, gegebenenfalls erneuern.
	Steckdose ist defekt.	Störungen am Stromnetz behebt Ihr Elektrofachmann.
Gerät kühlt zu stark.	Temperatur ist zu kalt eingestellt.	Temperaturregler vorübergehend auf wärmere Einstellung drehen.
Die Lebensmittel sind zu warm.	Temperatur ist nicht richtig eingestellt.	Bitte im Abschnitt "Inbetriebnahme" nachsehen.
	Tür war längere Zeit geöffnet.	Tür nur so lange wie nötig geöffnet lassen.
	Innerhalb der letzten 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.	Temperaturregler vorübergehend auf kältere Einstellung drehen.
	Das Gerät steht neben einer Wärmequelle.	Bitte im Abschnitt "Aufstellort" nachsehen.
Innenbeleuchtung funktioniert nicht.	Lampe ist defekt.	Bitte im Abschnitt "Lampe auswechseln" nachsehen.
Störung Mögliche	Ursache	Abhilfe
Starke Reifbildung im Gerät, evtl. auch an der Türdichtung.	Türdichtung ist undicht (evtl. nach Türanschlagwechsel).	An den undichten Stellen Türdichtung vorsichtig mit einem Haartrockner erwärmen (nicht wärmer als ca. 50°C). Gleichzeitig die erwärmte Türdichtung von Hand so in Form ziehen, dass sie wieder einwandfrei anliegt.
Wasser am Kühlraumboden oder auf Abstellflächen.	Tauwasser-Ablaufloch ist verstopft.	Siehe Abschnitt "Reinigung und Pflege".
Nach Änderung der Temperatureinstellung läuft der Kompressor nicht sofort an.	Dies ist normal, es liegt keine Störung vor.	Der Kompressor läuft nach einiger Zeit selbsttätig an.

Lampe auswechseln

Warnung! Stromschlaggefahr! Vor dem Lampenwechsel Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

Lampendaten: 220-240 V, max. 15 W, Fassung: E 14

1. Zum Abschalten des Gerätes Temperaturregler auf Stellung "O" drehen.

2. Netzstecker ziehen.

3. Zum Auswechseln der Lampe Befestigungsschraube herausdrehen.

4. Gemäß Abbildung auf die Lampenabdeckung drücken und diese nach hinten abschieben.

5. Defekte Lampe auswechseln.

6. Lampenabdeckung wieder einsetzen und Befestigungsschraube eindrehen.

7. Gerät wieder in Betrieb nehmen.

Folgende Geräusche sind charakterstisch für Kältegeräte:

• Klicken Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.
• Summen Sobald der Kompressor arbeitet, können Sie ihn summen hören.
• Blubbern/Plätschern Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören. Auch nach dem Abschalten des Kompressors ist dieses Geräusch noch kurze Zeit hörbar.

Bestimmungen, Normen, Richtlinien

Das Kältegerät ist für den Haushalt bestimmt und wurde unter Beachtung der für diese Geräte geltenden Normen hergestellt.

Bei der Fertigung wurden insbesondere die nach dem Gerätesicherheitsgesetz (GSG), der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen Maßnahmen getroffen. Der Kältekreislauf wurde auf Dichtheit geprüft.

C€ Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
• 89/336/EWG vom 3.5.1989
  (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie
• 94/2/EG vom 21. 01. 1994 - Richtlinie zur Energieettikettierung
• 96/57 EG vom 3. 9. 1996 - Anforderung im Hinblick auf die Energie-effizienz von elektrischen Haushaltskühl- und Gefriergeräten und entsprechenden Kombinationen.

Fachbegriffe

- Kältemittel

Flüssigkeiten, die zur Kälteerzeugung verwendet werden können, nennt man Kältemittel. Sie haben einen verhältnismäßig niedrigen Siedepunkt, so niedrig, dass die Wärme der im Kältegerät lagernden Lebensmittel das Kältemittel zum Sieden bzw. Verdampfen bringen kann.

- Kältemittelkreislauf

Geschlossenes Kreislaufsystem, in dem sich das Kältemittel befindet. Der Kältemittelkreislauf besteht im wesentlichen aus Verdampfer, Kompressor, Verflüssiger sowie aus Rohrleitungen.

- Verdampfer

Im Verdampfer verdampft das Kältemittel. Wie alle Flüssigkeiten benötigt Kältemittel zum Verdampfen Wärme. Diese Wärme wird dem Geräteinnenraum entzogen, der dadurch abkühlt. Deshalb ist der Verdampfer im Geräteinnenraum angeordnet oder unmittelbar hinter der Innenwand eingeschäumt und dadurch nicht sichtbar.

- Kompressor

Der Kompressor sieht aus wie eine kleine Tonne. Er wird von einem eingebauten Elektromotor angetrieben und ist hinten im Sockelbereich des Gerätes untergebracht. Aufgabe des Kompressors ist es, dampfförmiges Kältemittel aus dem Verdampfer abzuziehen, zu verdichten und zum Verflüssiger weiterzuleiten.

- Verflüssiger

Der Verflüssiger hat meist die Form eines Gitters. Im Verflüssiger wird das vom Kompressor verdichtete Kältemittel verflüssigt. Dabei wird Wärme frei, die über die Oberfläche des Verflüssigers an die Umgebungsluft abgegeben wird. Der Verflüssiger ist deshalb außen, meist an der Geräterückseite angebracht.

Dear Customer

2222 754-66-00-17072007 Änderungen vorbehalten
