Santo SK 78803 I - Réfrigérateur AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	AEG-Electrolux
Modèle	Santo SK 78803 I
Type de produit	Réfrigérateur avec compartiment congélateur
Dimensions de la niche d'encastrement (H x L x P)	1030 x 560 x 550 mm
Classe climatique	SN, N, ST, T (de +10°C à +43°C)
Tension d'alimentation	220-240 V, 50 Hz
Réfrigérant	R600a (isobutane)
Dégivrage du réfrigérateur	Automatique
Dégivrage du congélateur	Manuel
Éclairage intérieur	Oui, ampoule remplaçable
Réversibilité de la porte	Oui (droite ou gauche)
Fermeture de la porte	Magnétique
Congélation rapide	Oui, via réglage thermostat maximum
Clayettes	Amovibles (plusieurs niveaux)
Balconnets de porte	Positionnables à différentes hauteurs
Entretien	Nettoyage à l'eau tiède savonneuse; nettoyage régulier du condenseur
Sécurité enfants	Porte verrouillable? Non, mais consignes de sécurité pour enfants
Pièces détachées	Disponibles via service après-vente agréé

FOIRE AUX QUESTIONS - Santo SK 78803 I AEG-ELECTROLUX

Comment régler la température du réfrigérateur ?

Tournez le bouton du thermostat vers le bas pour moins de froid, vers le haut pour plus de froid. Une position moyenne est recommandée. La température intérieure dépend de la température ambiante, de la fréquence d'ouverture de la porte et de la quantité d'aliments.

Que faire si l'appareil ne fonctionne pas et que l'ampoule ne s'allume pas ?

Vérifiez que l'appareil est allumé, que la fiche est correctement branchée et que la prise de courant est alimentée. Si l'ampoule est défectueuse, consultez la section Remplacement de l'ampoule d'éclairage.

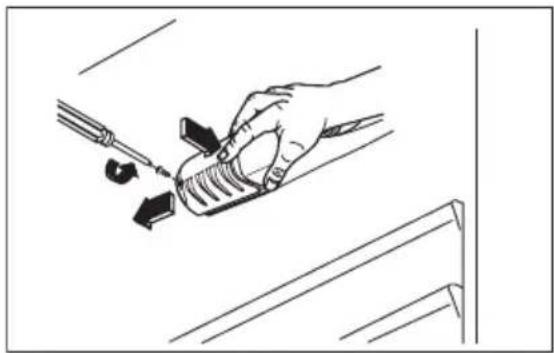

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil, retirez la vis du diffuseur, enlevez le diffuseur, remplacez l'ampoule par un modèle identique de même puissance (max indiqué sur le diffuseur), puis réinstallez le diffuseur et revissez.

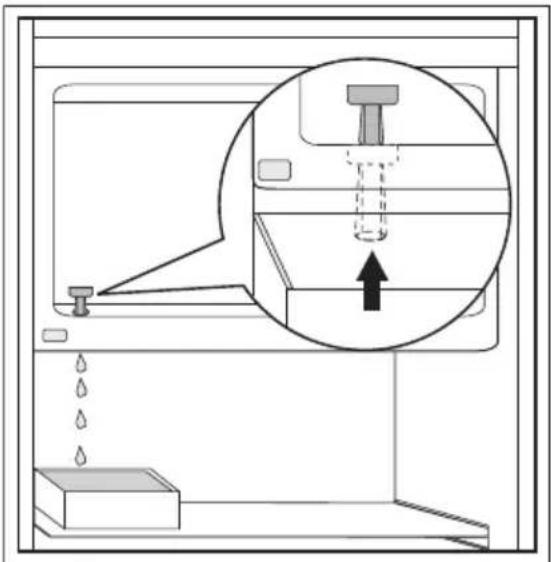

Comment dégivrer le congélateur ?

Mettez l'appareil à l'arrêt, sortez les aliments congelés enveloppés dans du papier journal, placez une cuvette sous l'orifice d'évacuation et retirez le bouchon. Une fois le givre fondu, épongez, séchez, remettez le bouchon, puis rallumez l'appareil en réglant le thermostat au maximum pendant 2-3 heures avant de remettre les aliments.

Pourquoi y a-t-il de l'eau qui s'écoule dans le compartiment réfrigérateur ?

L'orifice d'écoulement de l'eau de dégivrage est probablement obstrué. Nettoyez-le avec le bâtonnet spécial fourni. Assurez-vous également que les aliments ne touchent pas la plaque arrière.

Que faire si la porte ne ferme pas correctement ?

Nettoyez les joints de la porte. Si nécessaire, ajustez la porte en suivant les instructions d'installation. Si les joints sont défectueux, contactez le Service Après-vente pour les remplacer.

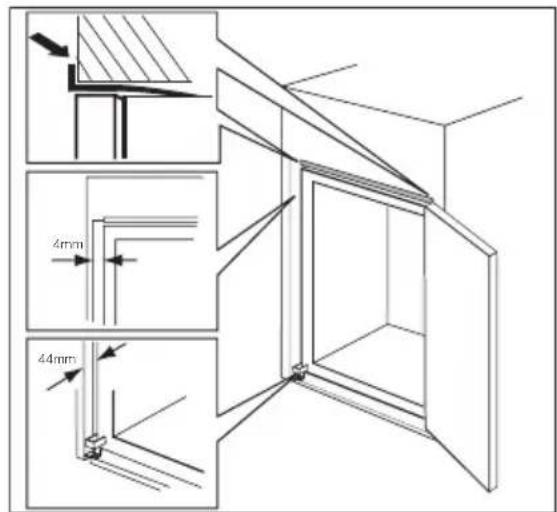

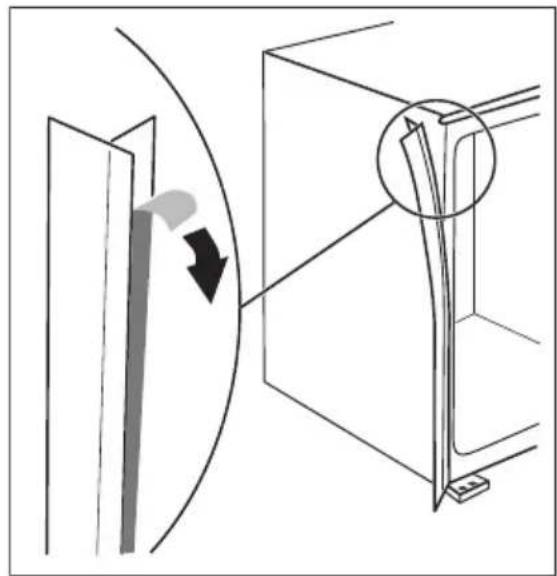

Comment installer l'appareil dans une niche encastrée ?

Assurez-vous que la ventilation est suffisante. Appliquez la bande isolante, insérez l'appareil, fixez-le avec des vis, installez la grille de ventilation et ajustez la porte du meuble à l'aide des pièces fournies (Ha, Hb, Hc, Hd). Référez-vous au chapitre Installation de l'appareil.

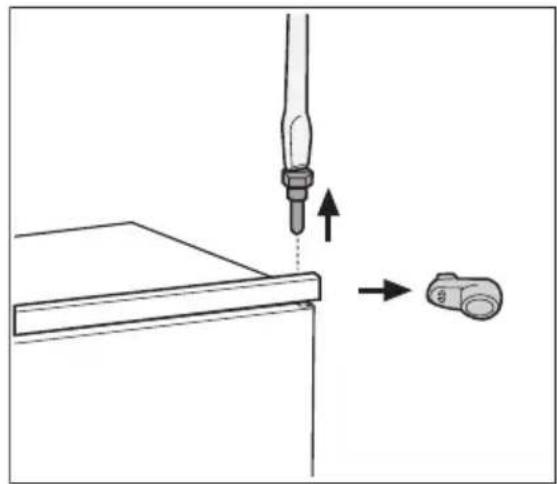

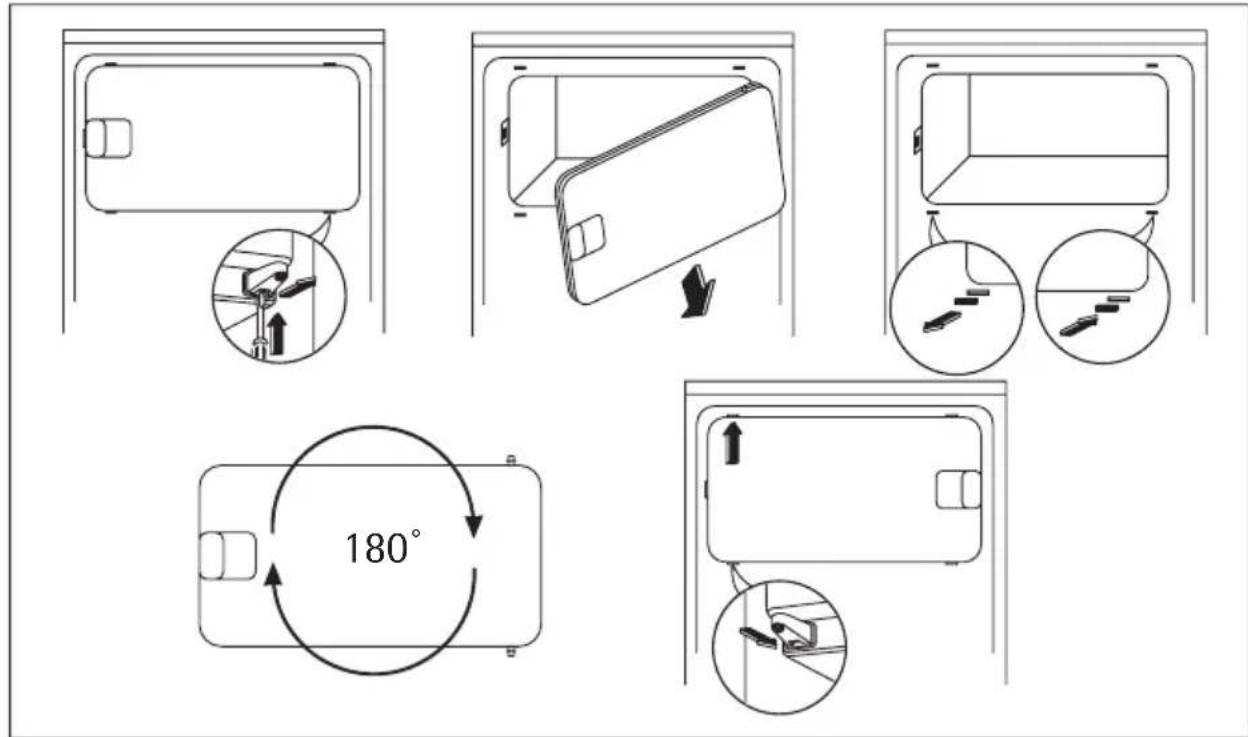

Comment inverser le sens d'ouverture de la porte ?

Dévissez le pivot supérieur, enlevez la porte et l'entretoise, desserrez la tige supérieure. De l'autre côté, serrez le pivot inférieur, installez l'entretoise et la porte, puis serrez le pivot supérieur. Consultez la section Réversibilité de la porte.

Quels conseils pour économiser l'énergie avec ce réfrigérateur ?

N'ouvrez pas la porte trop souvent ou trop longtemps. Nettoyez régulièrement le condenseur (grille noire) à l'arrière. Évitez de placer l'appareil près d'une source de chaleur. En été, ne réglez pas le thermostat au maximum si l'appareil est plein.

Que faire en cas d'absence prolongée ?

Débranchez l'appareil, retirez tous les aliments, dégivrez et nettoyez l'intérieur, puis laissez la porte entrouverte pour éviter les odeurs. Si vous ne pouvez pas le vider, vérifiez régulièrement son bon fonctionnement.

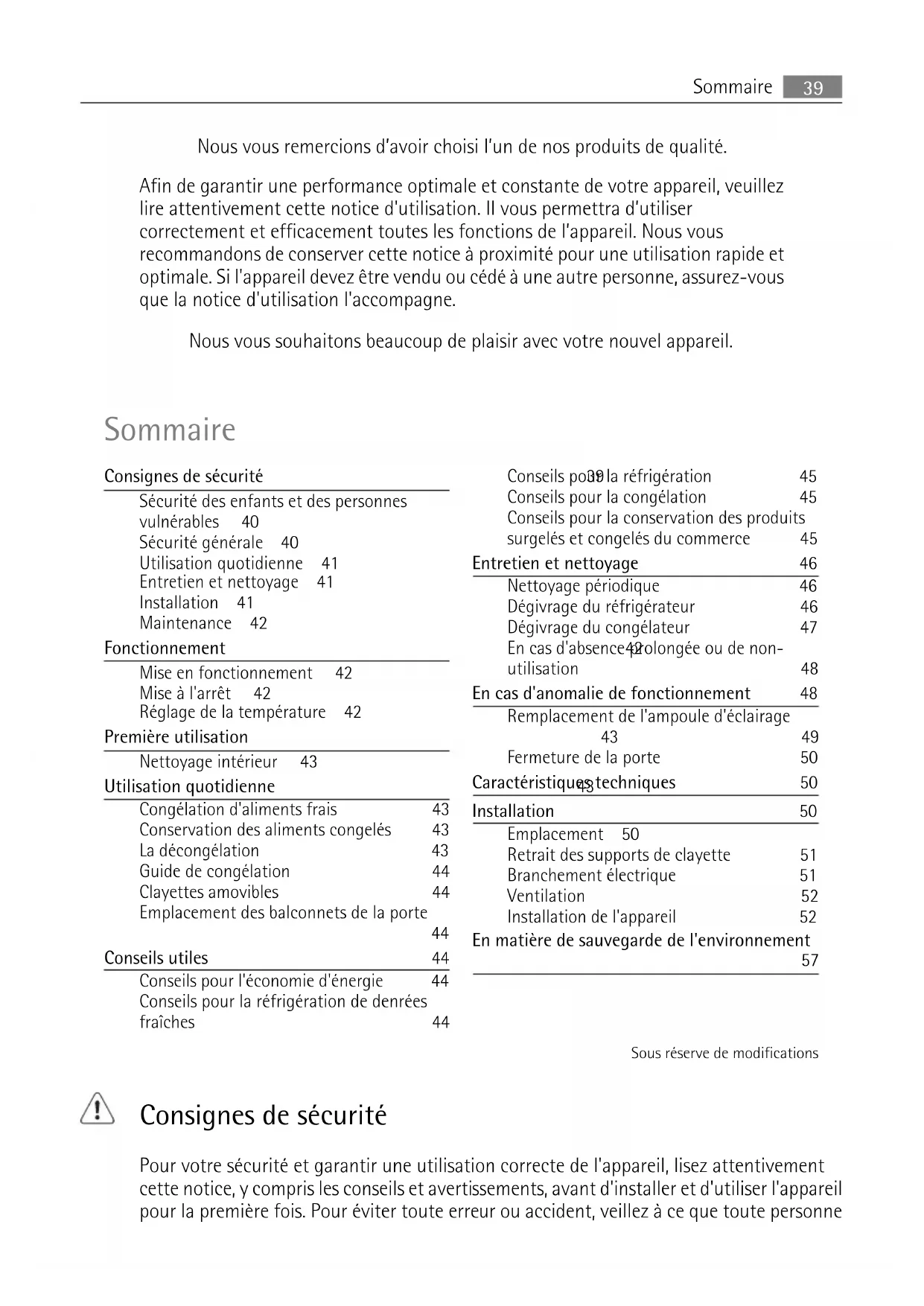

MODE D'EMPLOI Santo SK 78803 I AEG-ELECTROLUX

Notice d'utilisation Refrigerateur

Nous vous remercions d'avoircision l'un de nos produits de qualite.

Afin de garantir une performance optimale et constante de votre apparéil, veuilles dire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l' apparéil. Nous vous recommendons de conserver cette notice à proximé pour une utilisation rapide et optimale. Si l' apparéil nevez été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel apparéil.

Sommaire

Consignes de sécurité

Sécurité des enfants et des personnes

vulnerables 40

Sécurité générale 40

Utilisation quotidienne 41

Entretien et nettoyage 41

Installation 41

Maintenance 42

Fonctionnement

Mise en fonctionnement 42

Mise à l'arrêt 42

Réglage de la température 42

Première utilisation

Nettoyage interieur 43

Utilisation quotidienne

Congélation d'aliments frais 43

Conservation des aliments congeles 43

La décongélation 43

Guide de congregation 44

Clayettes amovibles 44

Emplacement des balconnets de la porte 44

Conseils utiles 44

Conseils pour l'économie d'énergie 44

Conseils pour la réfrigération de denrées fraîches 44

Conseils poBla réfrigération 45

Conseils pour la congélation 45

Conseils pour la conservation des produits

surgeles et congeles du commerce 45

Entretien et nettoyage 46

Nettoyage periodique 46

Dégivrage du réfrigérateur 46

Dégivrage du concélateur 47

En cas d'absence42 prolongée ou de non-utilisation 48

En cas d'anomalie de fonctionnement 48

Remplacement de l'ampoule d'éclairage 43 49

Fermeture de la porte 50

Caracteristique techniques 50

Installation 50

Emplacement 50

Retrait des supports de clayette 51

Branchementélectrique 51

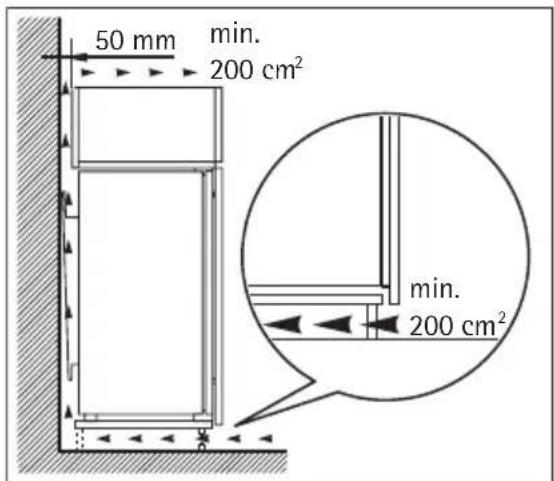

Ventilation 52

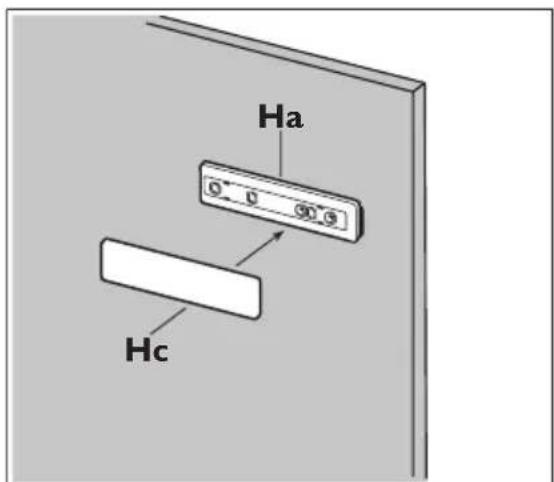

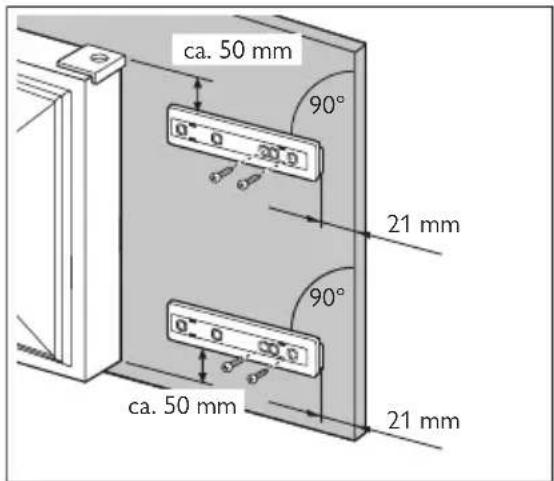

Installation de l'appareil 52

En matière de sauvegarde de l'environnement 57

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne

qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.

Sécurité générale

ATTENTION

Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la presente notice.
• N'utilise pas de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage de l'appareil.
• N'utilisez pas d'autres apparèils électriques (par exemple, sorbetières) à l'intérieur d'applareils réfrigerants sauf s'ils sont homologues pour cet usage par leur fabricant.
• N'endommagez pas le circuit de refroidissement.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endommagée.

Si tel est le cas :

• évitez les flammes vives et les sources d'ignition

• aéréz soigneusement la piece où se trouve l'appareil

• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges electriques.

AVERTISSEMENT

Les composants électriques (cordon d'alimentation, prise, comprésur) doivent être remplacés par un technicien d'entretien/agréé ou par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrête de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas sur la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas present 7) pour l'éclairage interieur.

7. Cet apparéil est lourd. Faites attention lors de son déplacement.

8. Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.
9. Évitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les recommendations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de la prise de courant.
• N'utilise pas d'objets métalliques pour nettoyer l'appareil.

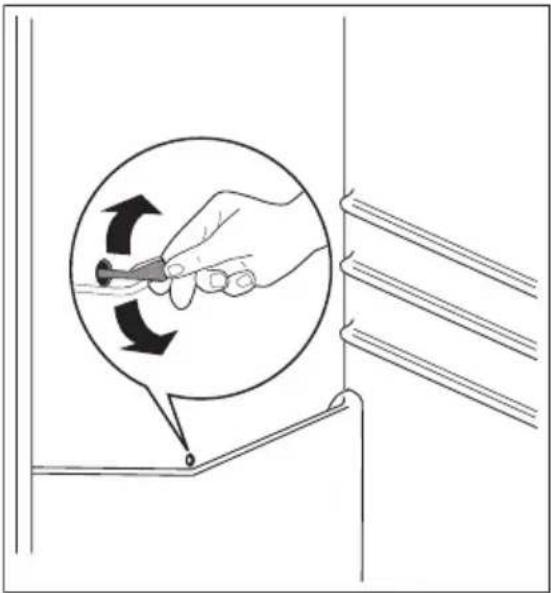

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le组成部分 réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulée en bas de l'appareil.

Installation

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Veiliez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

7) Si le diffuseur est prevu

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 8)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un electricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparté que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'iso1ation de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflam-mables : l' apparéil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détiériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pourmettreàl'arrêt l'appareil,tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procedez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

8) Si un branchement sur le réseau d'eau est prevu

Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une temperature plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartment Congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps.

Pour congeler des alimentes frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid.

Dans ce cas, la température du compartment réfrigérateur peut chuter au-dessous de 0^ . Si cela se produit, repositionné le thermostat sur un réglage plus chaud.

Conservation des aliments congeles

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartment.

En cas de dégivrage involontaire, par exemple en cas de panne de courant, si le courant a été interrompu pendant un-delai supérieur à celui indiqué dans le tableau des caractéristiques techniques sous "Durée d'augmentation", les alimentés décongelés doivent être consommésrapidement ou cuisinesimmédiatement puis à nouveau congelés (une fois refroidis).

La décongélation

Les alimentes surgelés ou congelés peuvent être décongelés dans le compartment réfrigérateur ou à températe ambiente, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pieces peuvent même être cuites sans déconnélation préalable : dans ce cas, la cuisson est plus longue.

Guide de congélation

Les symboles indiquent différents types d'aliments congeles.

Les numéros indiquent les temps de conservation en mois correspondant aux différents types d'aliments congeles. La validité du temps de stockage maximum ou minimum indiqué dépend de la qualité des aliments et de leur traitement avant la conjugation.

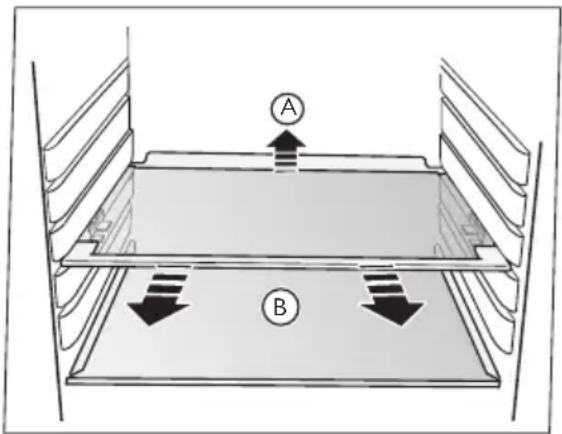

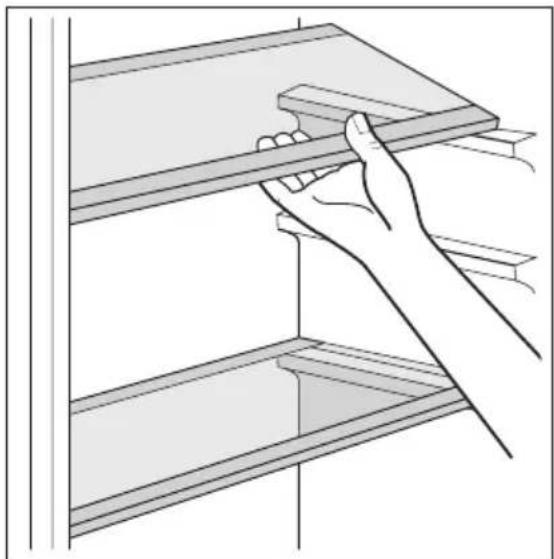

Clayettes amovibles

Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayettes poussent être placees en fonction des besoin.

Pour exploiter au moyen l'espace, vous pouvez placer les demi-clayettes avant au dessus des clayettes arrêté.

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvre pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevé, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compréseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ici, modifiez la position du dispositif de réglage de température de façon à obtaining des périodes d'arrêt du compréseur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur

• couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des recipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballds.

Conseils pour la congélation

Pour obtenir les membresurs résultats, voici quelques conseils importants :

• la quantité maximal de denrées que vous pouvez congefer par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajustée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptations à l'importance de la consommation.
• enveloppez les alimentents dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
• ne laissez pas des aliments frais, non congelés, toucher des alimentés déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent比较好 et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très basse à laquelle se trouvent les batonnets glacés, s'il sont consommés des leur sortie du compartment Congélateur, peut provoquer des brûlures.
• l'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vousdez :

• vous assurer qu'ils ont bien été conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du congélateur et ne laisser ouverte que le temps nécessaire.
• une fois décongelés, les alimentés se détériorent rapidement et ne peuvent pas être recongelés.
• respectable la durée de conservation indiquée par le fabricant.

Entretien et nettoyage

ATTENTION

débrancher l'appareil avant toute opération d'entretien.

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectuels que par du personnel autorisé.

Nettoyage périodique

Cet apparéil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifie régulierement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endommager les tuyaux et/ou cables qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommendés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionné d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'ou elle s'évapore.

Il est important de nettoyer régulierement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

Dégivrage du conGPLateur

Une certaine quantite de givre se forme toujours sur les clayettes du congelateur et autour du compartmentement supérieur.

Dégivrez le congelateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous:

1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
3. Tandis que la porte est ouverte, placez une cuvette sur la clayette supérieure du compartment réfrigerateur sous l'orifice d'évacuation et enlevez le bouchon.
4. Le dégivrage terminé, épongez et séchez bien l'intérieur, et remettez le bouchon.
5. Mettez l'appareil en fonctionnement.
6. Reglez le thermostat pour obtenir plus de froid et faites fonctionner l'appareil pendant deux ou trois heures en utilisant ce réglage.
7. Replacez les produits surgelés ou congelés dans le compartment.

N'utilisez enaucun cas de couteau ou tout autre objet tranchant,d'objet métallique pour

gratter la couche de givre, vous risquez de déterminer irrémédiablement l'évaporateur.

N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre apparéil. Une évaluation de la température des denrées congelezées, pendant la décongélation, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Prénez les précautions suivantes :

• débranchez l'appareil
  retirez tous les alimentes
• dégivrez ^9) et nettoyez l'appareil et tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréâbles.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des alimentés en cas de panne de courant.

En cas d'anomalie de fonctionnement

AVERTISSEMENT

Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à unElectricien qualifié ou une personne compétente.

Certain bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Remède
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est étéint. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appa-reil. La prise de courant n'est pas alimentée.	Branchez un autre appareil élec-trique sur la prise de courant. Faites appel à un électricien qua-lifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille. Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Rem-placement de l'ampoule".
Le compréseur fonction-ne en permanence.	La température n'est pas bien réglée.	Sélectionnez une température plus élevé.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La porte a été ouverte trop suscept.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
Anomalie Cause possible Remède
La température du produit est trop élevé.	Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil.
La température ambiante est trop élevé.	Réduisez la température ambiante.
De l'eau s'écoule sur la plaque arrière du com-partiment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrière.	Ce phénomène est normal.
De l'eau s'écoule dans le compartment réfrigérateur.	L'orifice d'écoulement de l'eau est obstrué.	Nettoyez l'orifice.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrière.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du com- presseur.	Fixez le tuyau de sortie de l'eau au plateau d'évaporation.
La température à l'inté-rieur de l'appareil est trop BASSE.	La température n'est pas bien réglée.	Sélectionnez une température plus élevé.
La température à l'inté-rieur de l'appareil est trop élevé.	La température n'est pas bien réglée.	Sélectionnez une température plus BASSE.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La température du produit est trop élevé.	Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil.
Trop de produits ont été introduits simultanément.	Introduisez moins de produits en même temps.
L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circu-le dans l'appareil.

Remplacement de l'ampoule d'éclairage

1. Debranche l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule par un modele semblable de meme puissance (la puissancemaximale est indiquee sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1.Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints defectueux. Contactez le Service Apre-s-vente.

\section*{Caracteristiques techniques}

Dimensions de la niche d'en-castrement
Hauteur 1030 mm
Largeur 560 mm
Profondeur 550 mm
Temps de remontée en tempé-rature	12 h

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Emplacement

AVERTISSEMENT

Si l'appareil qui doit être mis au rebut est équipé d'un dispositif de fermeture, rendez celui-inutilisable de manière à ce que les enfants ne puissant pas rester enfermés à l'intérieur de l'appareil.

La prise de l'appareil doit être facilement accessible après son installation.

Installez cet apparéil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climatique Température ambiente
SN +10°C à + 32°C
Classe climatique Température ambiente
N +16°C à +32°C
ST +16°C à +38°C
T +16°C à +43°C

Retrait des supports de clayette

Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport.

Pour les enlever, procedez comme suit :

1. soulevez la clayette de l'arrière (A)
2. poussez-la dans le sens de la flèche pour la dégager (B)
3. enlevez les dispositifs de retenue.

Branchement electrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant decline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

Reversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à droite. Si vous poulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'instructor l'appareil :

1. Dévissez et enlevez le pivot supérieur.
2. Enlevez la porte.
3. Enlevez l'entretoise.

1. À l'aide d'une clé, desserrez la tige supérieure.

Du côté opposé :

1. Serrez le pivot inférieur.
2. Installez l'entretoise.
3. Installee la porte.
4. Serrez le pivot supérieur.

Ventilation

La circulation d'air derrière l'appareil doit être suffisante.

Installation de l'appareil

ATTENTION

Assurez-vous que le cordon d'alimentation n'est pas coincide sous l'appareil.

Procedez comme suit :

1. Appliquez la bande isolante adhesive sur l'appareil comme indiquedans la figure.

1. Insérez l'appareil dans le meuble d'encastrement.

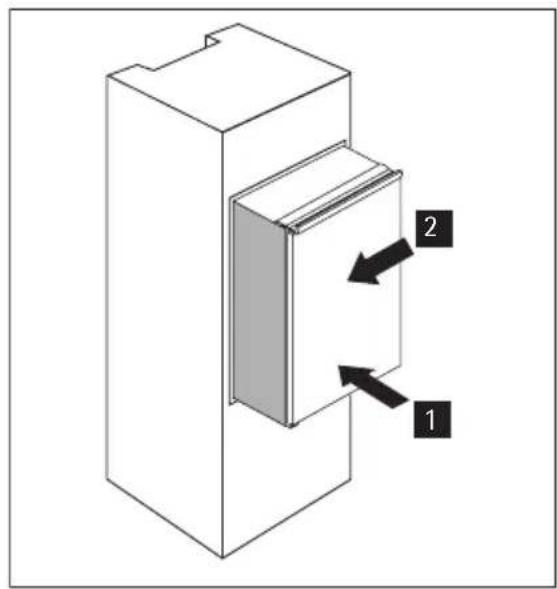

Poussez l'appareil dans le sens de la flèche (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine.

Poussez l'appareil dans le sens de la flèche (2) contre le placard sur le côte opposé de la charnière.

1. Reglez la position de l'appareil dans le meuble d'encastrement.

Le cache de la charnière inférieure (disponible dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble.

Vérifiez que la distance entre l'appareil et le rebord avant du placard est de 44 mm.

Assurez-vous qu'il y a un écart de 4 mm entre l'appareil et le placard.

Ouvrez la porte. Installez le cache de la charnière inférieure.

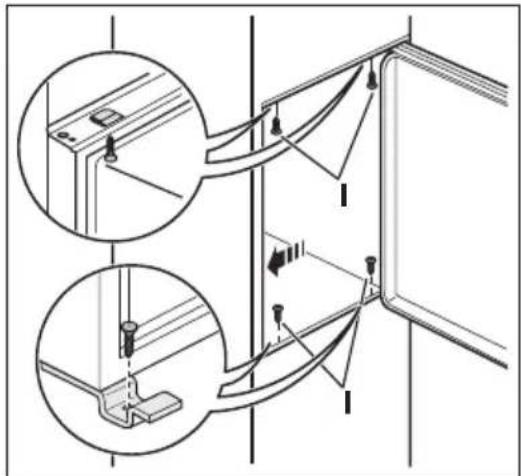

1. Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

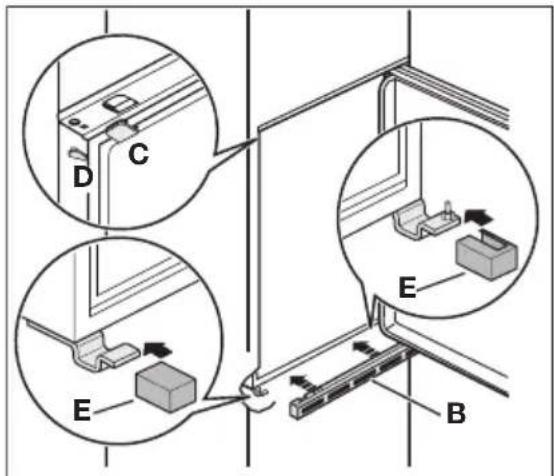

1. Retirez la piece du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la charnière gauche.

1. Fixez les caches (C, D) aux pattes et dans les trous des charnières.
   Installez la grille de ventilation (B).
   Fixez les caches (E) à la charnière.

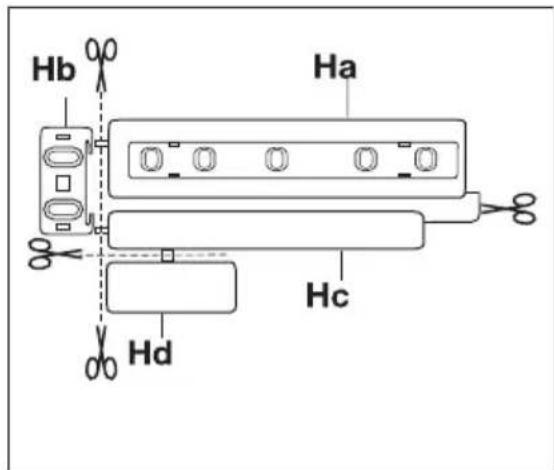

1. Detachez les pieces (Ha), (Hb), (Hc) et (Hd).

1. Installez la piece (Ha) sur la face interieure du meuble de cuisine.

1. Poussez la piece (Hc) sur la piece (Ha).

1. Ouvrez la porte de l'appareil et celle du meuble à 90^ environ.

Introduisez la petite équerre (Hb) dans le guide (Ha).

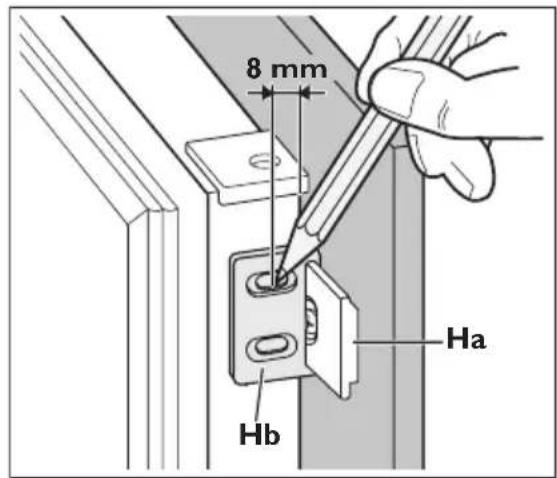

Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

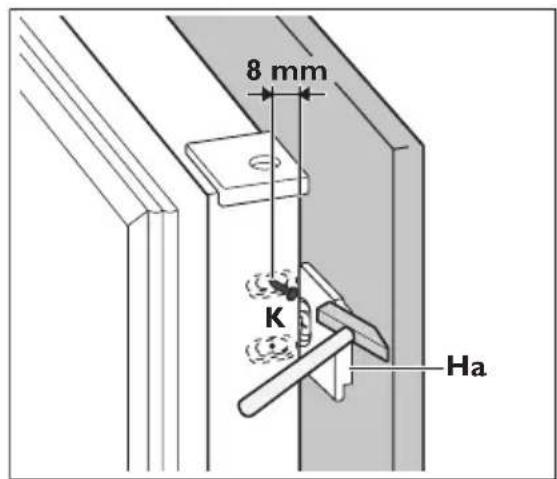

1. Enlevez les supports et marquez avec le clou (K) à 8 mm du bord externe de la porte.

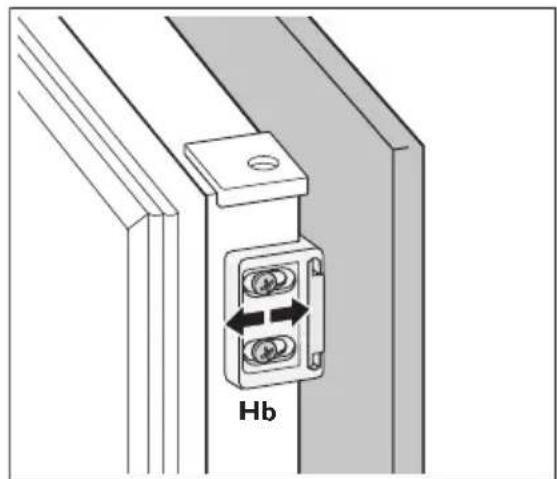

1. Placez à nouveau la petite équerre sur le guide et fixez-la à l'aide des vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la piece Hb.

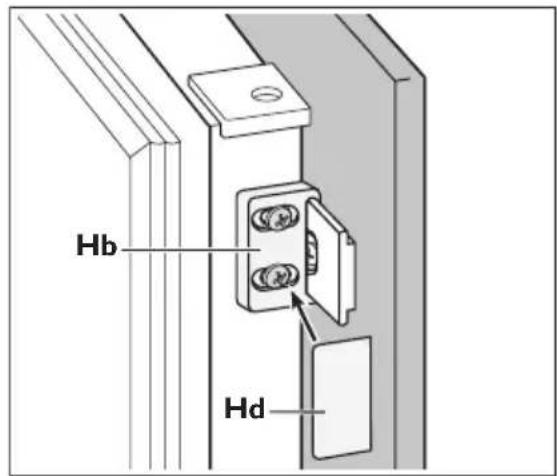

1. Appuyez la piece (Hd) sur la piece (Hb). Contrôlez une première fois pour vous assurer que:

2. Toutes les vis sont correctement serrées.

3. La bande isolante est fermement fixée à l'armoire.
4. La porte ouvre et ferme correctement.

Reversibilité de la porte du congelasteur

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Vous pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur: www.aeg-electrolux.be
