GEBRUIKSAANWIJZING Santo SK 78803 I AEG-ELECTROLUX

SANTO K 7 10 43-6i Gebruiksaanwijzing Koelkast User manual Refrigerator Notice d'utilisation Réfrigérateur Benutzerinformation KühlschrankWij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit. Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat. Wij wensen u veel plezier met uw nieuwe apparaat. Inhoud Veiligheidsinformatie 2 Veiligheid van kinderen en kwetsbare mensen 3 Algemene veiligheid 3 Dagelijks gebruik 4 Onderhoud en reiniging 4 Installatie 4 Onderhoud 5 Bediening 5 Inschakelen 5 Uitschakelen 5 Temperatuurregeling 5 Het eerste gebruik 6 De binnenkant schoonmaken 6 Dagelijks gebruik 6 Vers voedsel invriezen 6 Het bewaren van ingevroren voedsel 6 Ontdooien 6 Invriesagenda 7 Verplaatsbare schappen 7 Het plaatsen van de deurschappen 7 Nuttige aanwijzingen en tips 7 Tips voor energiebesparing 7 Tips voor het koelen van vers voedsel 7 Nuttige tips voor het koelen 8 Tips voor het invriezen 8 Tips voor het bewaren van ingevroren voedsel 8 Onderhoud en reiniging 9 Periodieke reiniging 9 Het ontdooien van de koelkast 9 De vriezer ontdooien 10 Periodes dat het apparaat niet gebruikt wordt 11 Problemen oplossen 11 Het lampje vervangen 12 De deur sluiten 12 Technische gegevens 13 Montage 13 Opstelling 13 Het verwijderen van de geleiders van de schappen 13 Elektrische aansluiting 14 Ventilatievereisten 15 Het apparaat installeren 15 Het milieu 20 Wijzigingen voorbehouden Veiligheidsinformatie In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze ge- bruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige

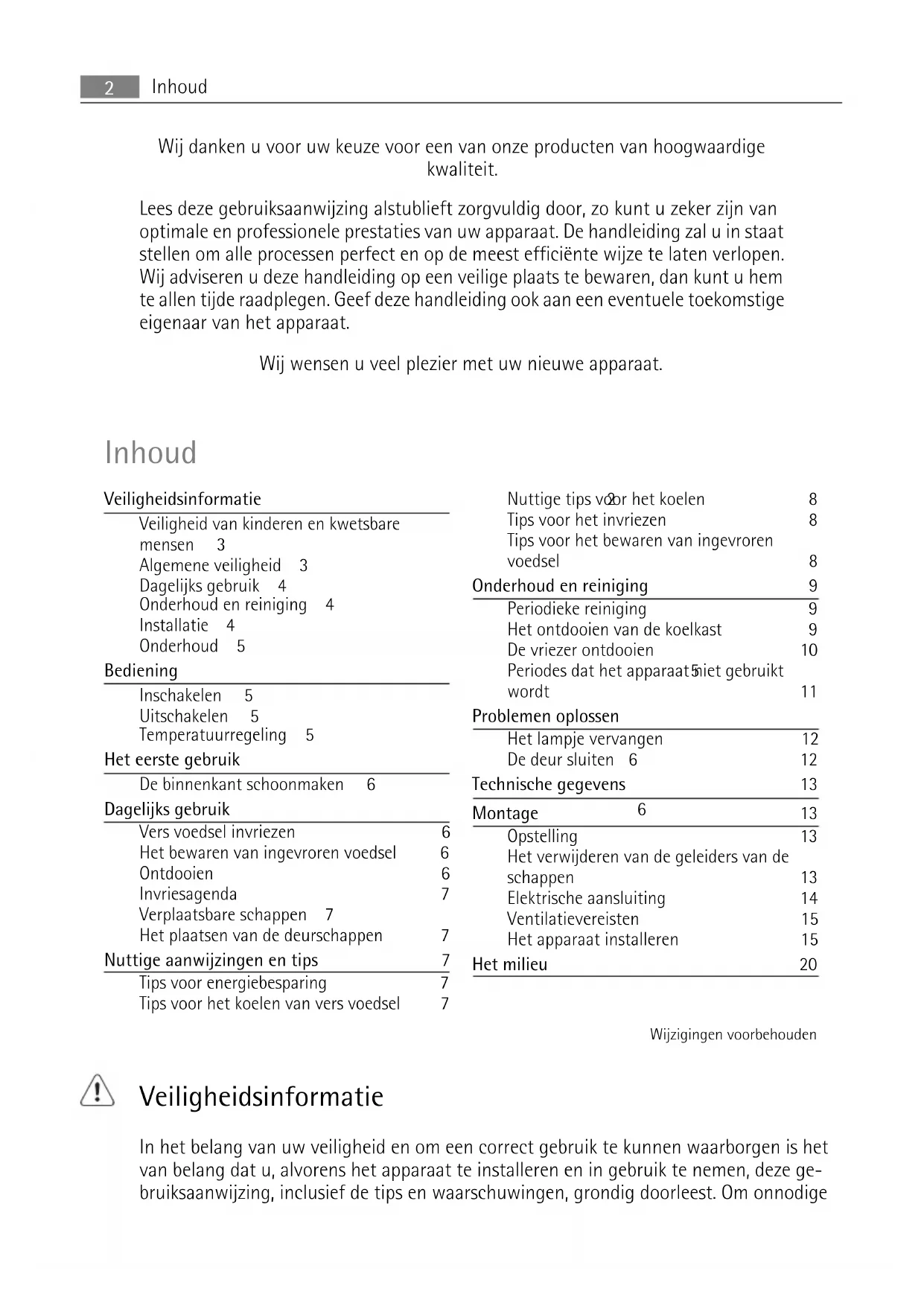

Inhoudvergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheids- voorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.

• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.

• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voor- komt dat kinderen er in opgesloten kunnen raken. Algemene veiligheid LET OP! Houd de ventilatie-openingen altijd vrij van obstructies.

• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.

• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te ver- snellen.

• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, ten- zij ze voor dit doel goedgekeurd zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt.

• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar. Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen vermijden – de ruimte waar het apparaat zich bevindt grondig ventileren Veiligheidsinformatie 3• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. WAARSCHUWING! Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend vervangen worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd worden.

2. Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de ach-

terkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.

3. Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan niet in het stopcontact. Dit kan gevaar opleveren

van een elektrische schok of brand.

U mag het apparaat niet gebruiken zonder de afdekking van het lampje

voor de binnenverlichting.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.

• Stel het apparaat niet langdurig bloot aan direct zonlicht. Dagelijks gebruik

• Zet geen hete potten op de kunststof onderdelen in het apparaat.

• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.

• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen. Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds- handelingen verricht.

• Maak het apparaat niet schoon met metalen voorwerpen.

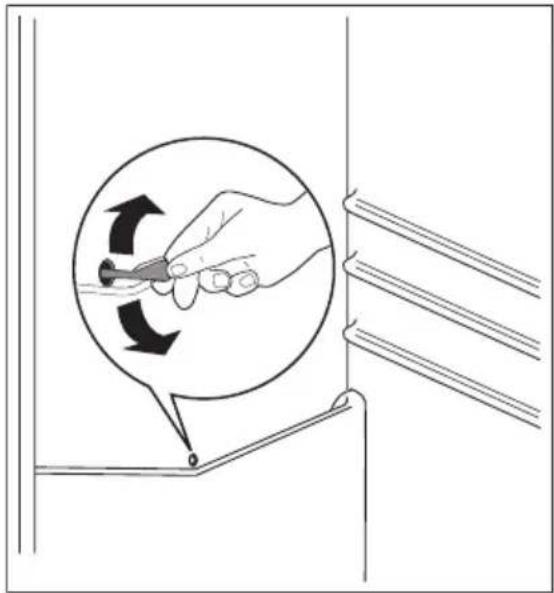

• Controleer de afvoer in de koelkast regelmatig op dooiwater. Maak de afvoer, indien nodig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat liggen. Installatie Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.

• Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

1) Als er een afdekking voor het lampje is voorzien

Veiligheidsinformatie• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de in- stallatie opvolgen.

• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voor- komen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.

Sluit het apparaat alleen aan op een drinkwaterleiding.

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van on- derhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elek- tricien of competent persoon.

• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen. Bescherming van het milieu Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale over- heidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn recyclebaar. Bediening Inschakelen Steek de stekker in het stopcontact. Draai de thermostaatknop op een gemiddelde stand. Uitschakelen Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen. Temperatuurregeling De temperatuur wordt automatisch geregeld. Ga als volgt te werk om het apparaat in werking te stellen:

• draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.

• draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen. Een gemiddelde instelling is over het algemeen het meest geschikt. De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur

2) Indien er een wateraansluiting voorzien is

Bediening 5• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard wordt

• plaatsing van het apparaat. Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de ther- mostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energie- verbruik te beperken. Het eerste gebruik De binnenkant schoonmaken Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af. Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak. Dagelijks gebruik Vers voedsel invriezen Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange periode bewaren van ingevroren en diepgevroren voedsel. Om vers voedsel in te vriezen moet de gemiddelde instelling veranderd worden. Om het invriezen sneller te laten verlopen moet u de thermostaatknop echter op een hogere stand instellen om de maximale koude te kunnen verkrijgen. In deze omstandigheden kan de temperatuur in de koelkast tot onder de 0°C dalen. Als dat gebeurt de thermostaatknop op een warmere stand instellen. Het bewaren van ingevroren voedsel Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, het apparaat minstens 2 uur op een hoge instelling laten werken voordat u er producten in plaatst. In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is) Ontdooien Diepgevroren of ingevroren voedsel kunt, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is.

Het eerste gebruikKleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog be- vroren zijn: in dat geval zal de bereiding iets langer duren. Invriesagenda De symbolen geven verschillende soorten ingevroren levensmiddelen aan. De cijfers geven de bewaartijd in maanden aan voor de bijbehorende ingevroren levens- middelen. Of de hoogste of laagste waarde van de aangegeven bewaartijd van toepassing is, hangt af van de kwaliteit van het voedsel en eventuele bereiding voordat het werd ingevroren. Verplaatsbare schappen De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de schappen op de gewen- ste plaats gezet kunnen worden. Voor een beter gebruik van de ruimte kunnen de voorste halve schappen over de achterste worden geplaatst. Het plaatsen van de deurschappen Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes geplaatst worden. Nuttige aanwijzingen en tips Tips voor energiebesparing

• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is, de thermostaatknop op de hoogste instelling staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, draait u de thermostaatknop naar een lagere instelling om de koelkast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen. Tips voor het koelen van vers voedsel Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast Nuttige aanwijzingen en tips 7• dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft

• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren Nuttige tips voor het koelen Nuttige tips: Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade. Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier. Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op wille- keurig welk schap gezet worden. Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daar- voor bedoelde lade(n) geplaatst worden. Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten. Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in de deur. Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden. Tips voor het invriezen Om u te helpen om het beste van het invriesproces te maken, volgen hier een paar be- langrijke tips:

• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op het typeplaatje;

• het invriesproces duurt 24 uur. Voeg gedurende deze periode niet meer in te vriezen voedsel toe;

• vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit in;

• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft;

• wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht zijn;

• leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voor- komen dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;

• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is; Tips voor het bewaren van ingevroren voedsel Om de beste resultaten van dit apparaat te verkrijgen, dient u:

• er zich van te verzekeren dat de commercieel ingevroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;

• ervoor te zorgen dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;

• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk.

Nuttige aanwijzingen en tips• Als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden in- gevroren.

• Bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode. Onderhoud en reiniging LET OP! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door bevoegde technici. Periodieke reiniging Het apparaat moet regelmatig worden schoongemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.

• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.

• spoel ze af en maak ze grondig droog. Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproduc- ten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het op- pervlak beschadigen en een sterke geur achterlaten. Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen. Zorg ervoor dat u het koelsysteem niet beschadigt. Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel. Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact. Het ontdooien van de koelkast Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt. Onderhoud en reiniging 9Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regel- matig schoon te maken, om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik daarvoor de speciale rei- niger, die al in het afvoergaatje zit. De vriezer ontdooien Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond het bovenste vak. Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft. Volg onderstaande aanwijzingen om de rijp te verwijderen:

1. Schakel het apparaat uit.

2. Verwijder al het ingevroren voedsel, wikkel het in een paar lagen krantenpapier en leg

het op een koele plaats.

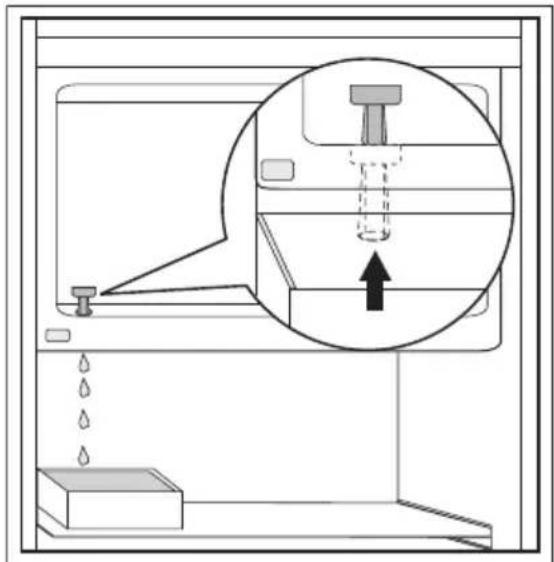

3. Laat de deur open staan, zet een opvang-

bak op het bovenste schap van het koelvak onder het afvoergaatje en verwijder de dop.

4. Na afloop van het ontdooien de binnen-

kant grondig droog maken en de dop te- rugzetten.

5. Schakel het apparaat in.

6. Zet de thermostaatknop op de maximale

koude en laat het apparaat twee tot drie uur in deze instelling werken.

7. Zet het eerder verwijderde voedsel terug

in het vriesvak. Gebruik nooit scherpe metalen om de rijp van de verdamper te krabben, deze zou bescha- digd kunnen raken. Gebruik geen mechanische of kunstmatige middelen om het ontdooi- proces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen. Een tem- peratuurstijging tijdens het ontdooien van de ingevroren levensmiddelen, kan de veilige bewaartijd verkorten.

Onderhoud en reinigingPeriodes dat het apparaat niet gebruikt wordt Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voor- zorgsmaatregelen:

trek de stekker uit het stopcontact,

• verwijder al het voedsel,

• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen. Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt. Problemen oplossen WAARSCHUWING! Voordat u storingen opspoort, de stekker uit het stopcontact trekken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon. Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit). Probleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. Het lampje brandt niet. Het apparaat is uitgeschakeld. Schakel het apparaat in. De stekker zit niet goed in het stopcontact. Steek de stekker goed in het stop- contact. Het apparaat krijgt geen stroom. Er staat geen spanning op het stopcontact. Sluit een ander elektrisch appa- raat aan op het stopcontact. Neem contact op met een gekwa- lificeerde elektricien. Het lampje brandt niet. Het lampje staat in stand-by. Open en sluit de deur. Het lampje is stuk. Zie "Het lampje vervangen". De compressor werkt continu. De temperatuur is niet goed in- gesteld. Stel een hogere temperatuur in. De deur is niet goed gesloten. Zie "De deur sluiten". De deur is te vaak open gedaan. Laat de deur niet langer open staan dan noodzakelijk. De temperatuur van het voedsel is te hoog. Laat het voedsel afkoelen tot ka- mertemperatuur voordat u het conserveert. De kamertemperatuur is te hoog. Verlaag de kamertemperatuur.

Problemen oplossen 11Probleem Mogelijke oorzaak Oplossing Er loopt water over de achterkant van de koel- kast. Tijdens het automatische ont- dooiproces, ontdooit de rijp te- gen de achterwand. Dat is normaal. Er loopt water in de koel- kast. De waterafvoer is verstopt. Maak de waterafvoer schoon. Producten verhinderen het wa- ter om in de wateropvangbak te lopen. Zorg ervoor dat de producten de achterwand niet raken. Er loopt water over de vloer. De dooiwaterafvoer loopt niet in de verdamperbak boven de com- pressor. Maak de dooiwaterafvoer vast op de verdamperbak. De temperatuur in het apparaat is te laag. De temperatuur is niet goed in- gesteld. Stel een hogere temperatuur in. De temperatuur in het apparaat is te hoog. De temperatuur is niet goed in- gesteld. Stel een lagere temperatuur in. De deur is niet goed gesloten. Zie "De deur sluiten". De temperatuur van het voedsel is te hoog. Laat het voedsel afkoelen tot ka- mertemperatuur voordat u het conserveert. Er zijn veel producten tegelijk geconserveerd. Conserveer minder producten te- gelijk. Er is geen koude luchtcirculatie in het apparaat. Zorg ervoor dat er koude lucht- circulatie in het apparaat is. Het lampje vervangen

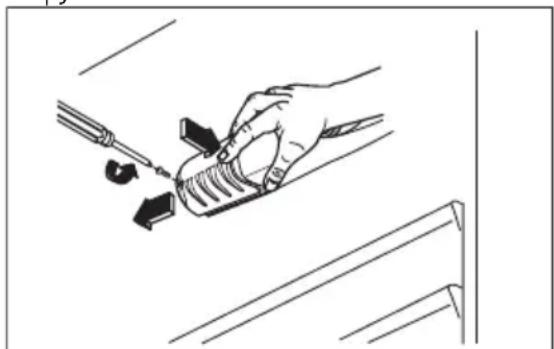

1. Trek de stekker uit het stopcontact.

2. Verwijder de schroef van de afdekking van het lampje.

3. Verwijder de afdekking van het lampje

(raadpleeg de afbeelding).

4. Vervang het kapotte lampje door een

nieuw lampje met hetzelfde vermogen (het maximumvermogen is vermeld op de afdekking van het lampje).

5. Installeer de afdekking van het lampje.

6. Draai de schroef van de afdekking van het

8. Maak de deur open. Controleer of het lampje gaat branden.

Problemen oplossenTechnische gegevens Afmetingen van de uitsparing Hoogte 1030 mm Breedte 560 mm Diepte 550 mm Tijdsduur 12 h De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel. Montage Opstelling WAARSCHUWING! Als u een oud apparaat weggooit dat voorzien is van een deurslot of vergrendeling, zorg er dan voor dat dit onbruikbaar gemaakt wordt, zodat kinderen er niet in opgesloten kunnen raken. De stekker van het apparaat moet na installatie toegankelijk zijn. Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat: Klimaatklasse Omgevingstemperatuur SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C Het verwijderen van de geleiders van de schappen Uw apparaat is voorzien van borgklemmen voor de schappen die het mogelijk maken de schappen vast te zetten tijdens transport. Om deze te verwijderen gaat u als volgt te werk: Technische gegevens

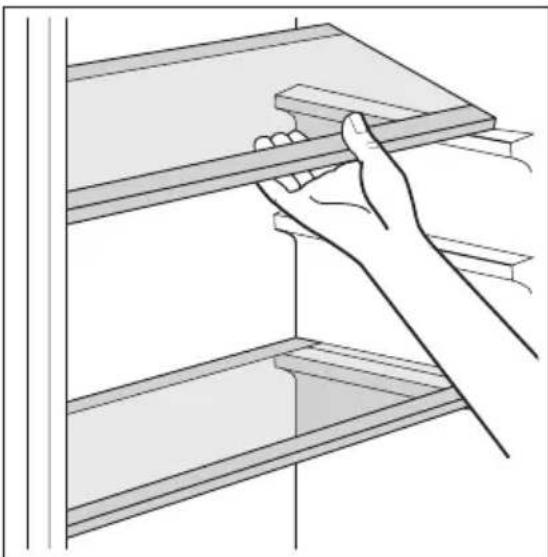

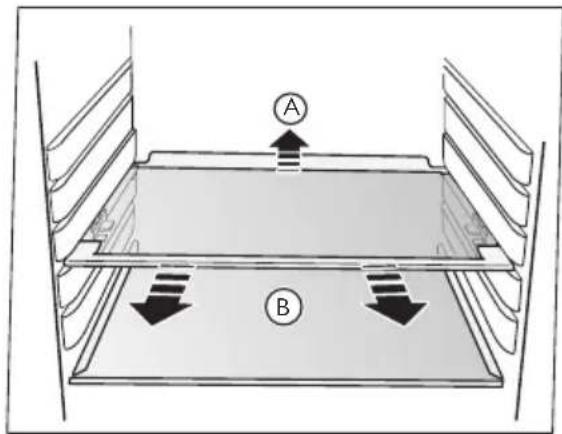

131. til het schap aan de achterkant omhoog

2. duw het in de richting van de pijl tot hij

3. verwijder de borgklemmen.

Elektrische aansluiting Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje over- eenkomen met de stroomtoevoer in uw huis. Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwali- ficeerd elektricien. De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheids- maatregelen niet worden nageleefd. Dit apparaat voldoet aan de EU. richtlijnen. Omkeerbaarheid van de deur De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

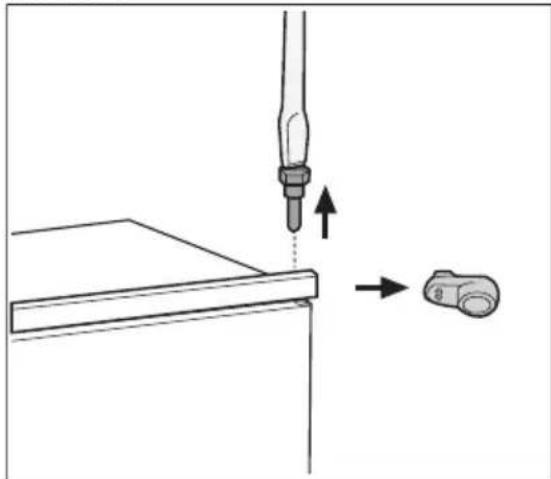

1. Maak de bovenste pen los en verwijder

2. Verwijder de deur.

3. Verwijder het afstandsstuk.

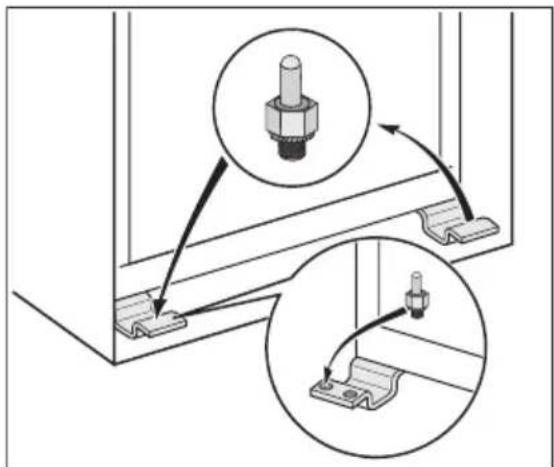

Montage4. Maak de onderste pen met een sleutel los. Op de tegenoverliggende kant:

1. Zet de onderste pen vast.

2. Installeer het afstandsstuk.

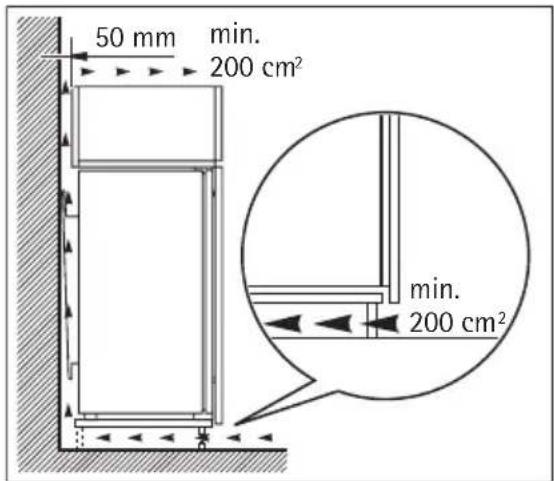

Ventilatievereisten De luchtstroom achter het apparaat moet vol- doende zijn. Het apparaat installeren LET OP! Zorg ervoor dat het aansluitsnoer vrij kan bewegen. Ga als volgt te werk:

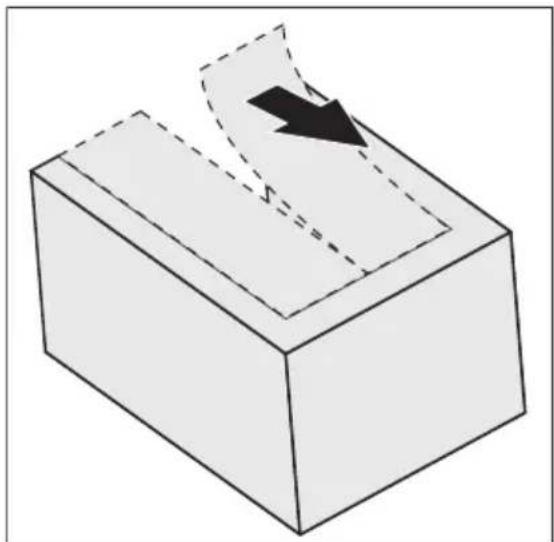

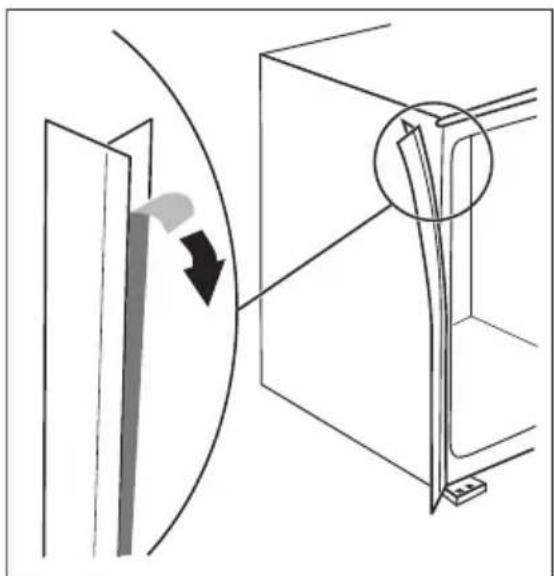

1. Bevestig de zelfklevende afdichtstrip op

het apparaat zoals aangegeven op de afbeelding. 50 mm min. 200 cm

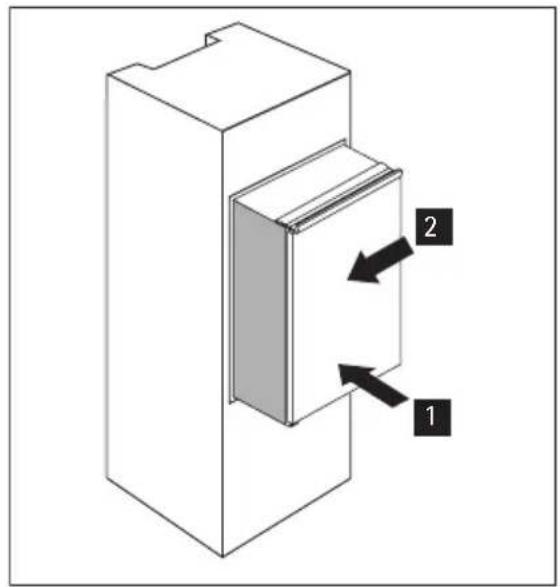

152. Installeer het apparaat in de nis.

Duw het apparaat in de richting van de pijl (1) totdat de afdekking van de ope- ning tegen het keukenmeubel aankomt. Duw het apparaat in de richting van de pijl (2) tegen de kast tegenover het scharnier.

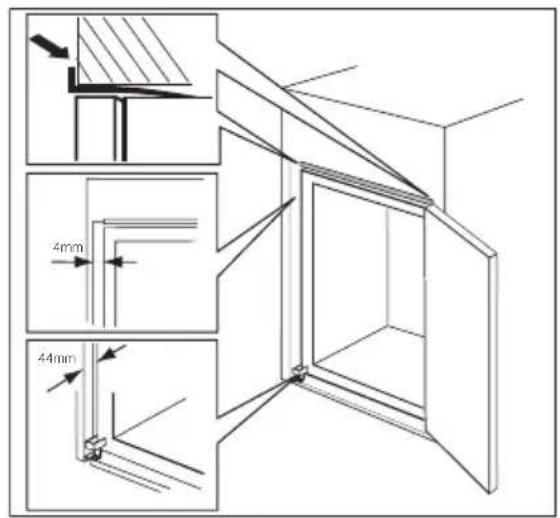

3. Stel het apparaat in de nis af.

De afdekking voor het onderste schar- nier (in de zak met accessoires) zorgt er- voor dat de afstand tussen het apparaat en het keukenmeubel correct is. Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is. Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast is. Open de deur. Zet de afdekking van het onderste scharnier op de juiste plek.

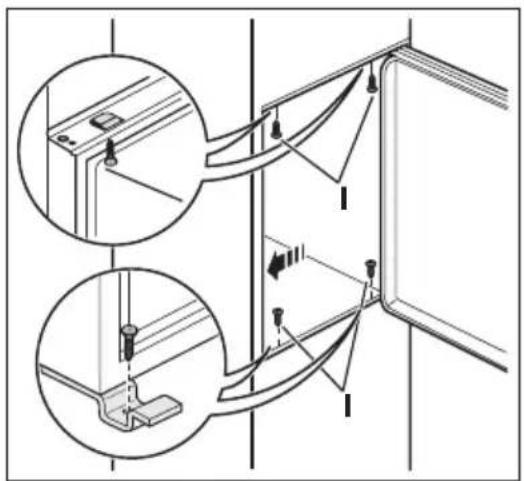

4. Bevestig het apparaat met 4 schroeven aan

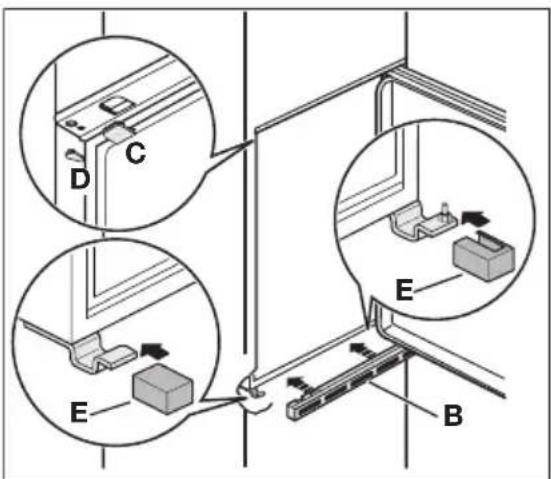

Montage5. Verwijder het juiste onderdeel van de scharnierafdekking (E). Verwijder onder- deel DX bij een scharnier aan de rech- terkant of SX bij een scharnier aan de linkerkant.

6. Bevestig de afdekkingen (C, D) aan de

uitsteeksels en de gaten van de schar- nieren. Installeer het ventilatierooster (B). Bevestig de scharnierafdekkingen (E) op het scharnier.

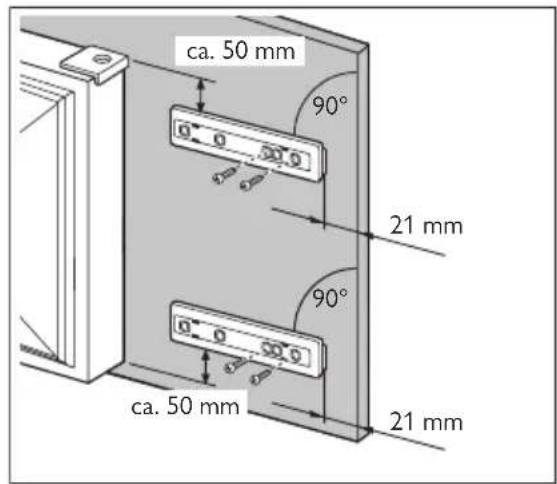

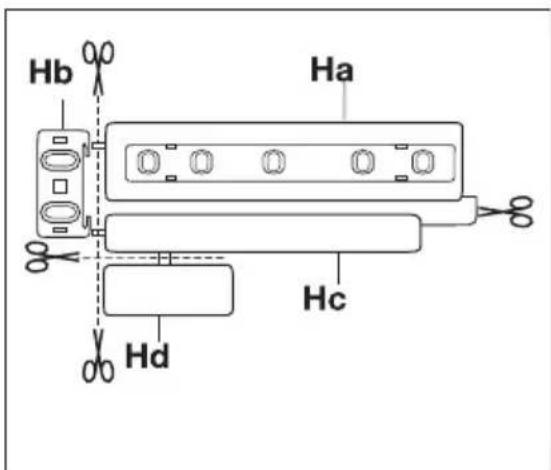

7. Maak de onderdelen (Ha), (Hb), (Hc) en

178. Monteer onderdeel (Ha) aan de binnen-

kant van het keukenmeubel.

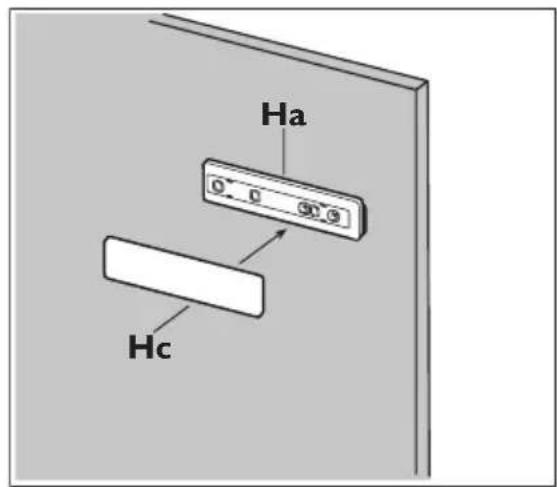

9. Duw onderdeel (Hc) op onderdeel (Ha).

10. Zet de deur van het apparaat en de deur

van het keukenmeubel open in een hoek van 90°. Plaats het kleine vierkantje (Hb) in de geleider (Ha). Zet de deur van het apparaat en de deur van het keukenmeubel tegen elkaar en markeer de gaten. ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm

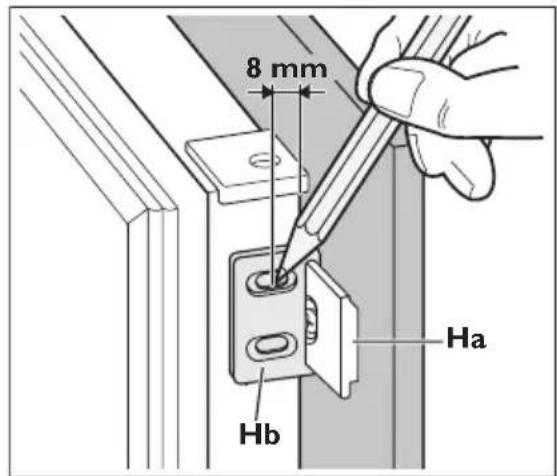

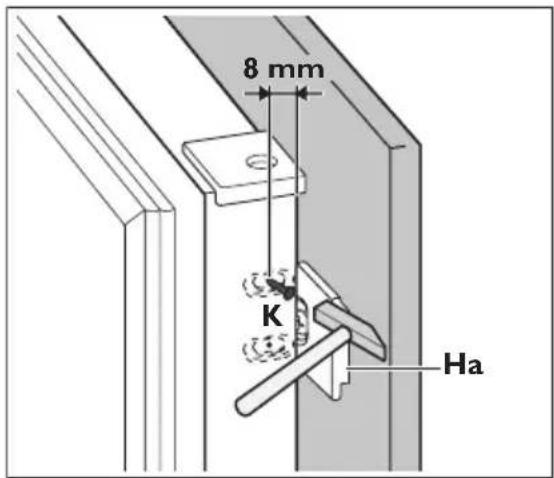

Montage11. Verwijder de haken en markeer een af- stand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastgemaakt (K).

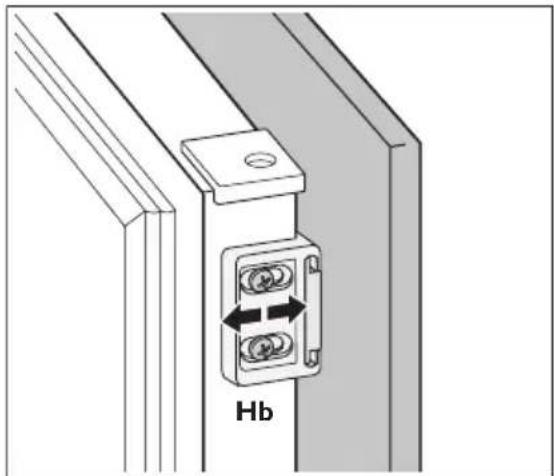

12. Plaats het kleine vierkantje op de gelei-

der terug en bevestig het met de bijge- leverde schroeven. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van onderdeel Hb.

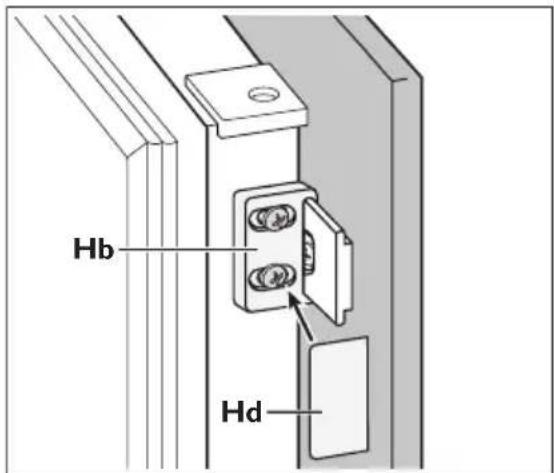

13. Duw onderdeel (Hd) op onderdeel (Hb).

Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald,

• de afdichtingsstrip goed bevestigd is aan de kast.

• de deur goed open en dicht gaat.

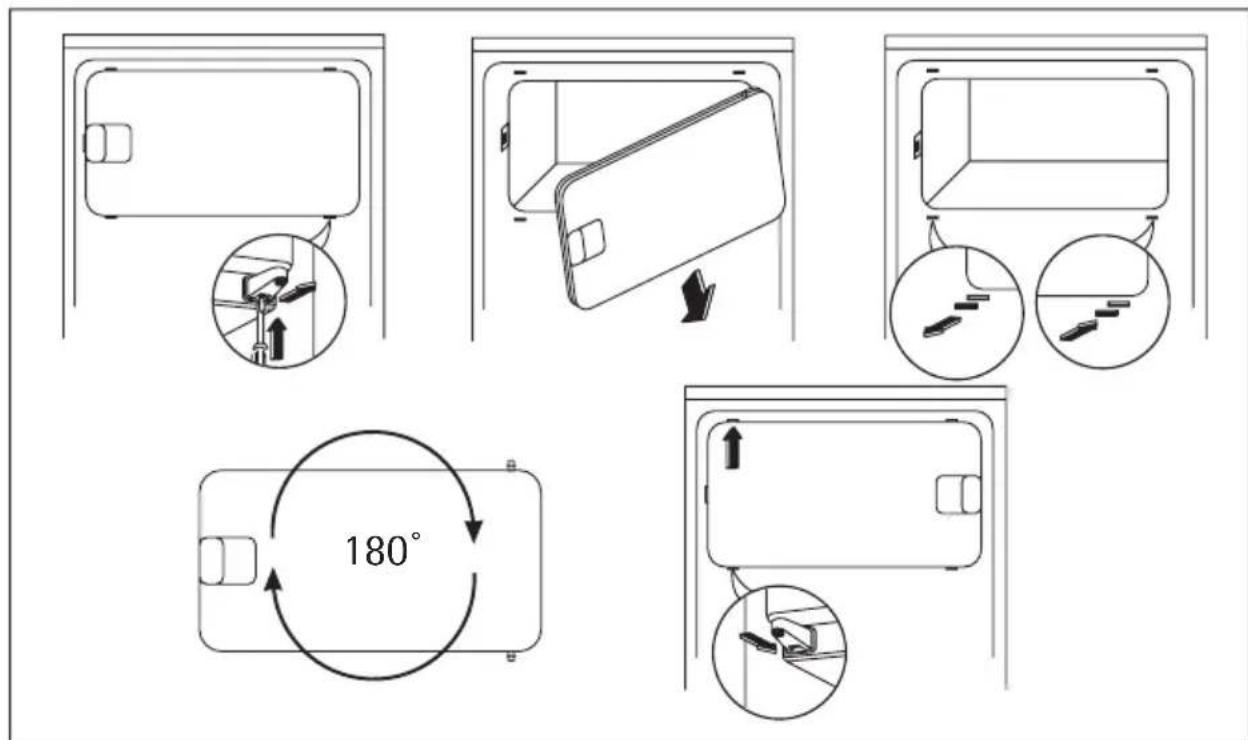

Montage 19Omkeerbaarheid van de deur van de vriezer 180˚ Het milieu Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.
