MODE D'EMPLOI FR 150 A SMEG

vous blesser. Ne portez jamais à la bouche des glaçons à peine sortis du freezer, vous risqueriez de vous brûler.

7. Ne procédez à aucune opération de nettoyage ou d’en-

tretien sans avoir auparavant débranché la fiche de l’appa- reil; il ne suffit pas, en effet, d’amener la manette de ré- glage de la température sur la position pour éliminer tout contact électrique.

8. Avant d’envoyer votre ancien réfrigérateur à la déchetterie,

rendez sa serrure inutilisable. Vous éviterez ainsi que des enfants en jouant, ne restent enfermés à l’intérieur.

9. En cas de panne et avant de faire appel au service après-

vente, consultez le chapitre «Quelque chose ne va pas?» pour vérifier si vous pouvez vous-même résoudre le pro- blème. Ne tentez pas de réparer la panne en essayant d’ac- céder aux parties internes.

10. Si le câble d’alimentation de cet appareil est abîmé, seul

notre Service Après Vente peut le changer à l’aide d’outils spéciaux.

11. Ne pas utiliser d’appareils électriques à l’intérieur du

compartiment de conservation des aliments s’ils n’appartiennent pas aux catégories recommandées par le fabricant.

12. Avant d’envoyer votre appareil hors d’usage à la

déchetterie, veillez à le rendre sûr car sa mousse isolante contient du gaz cyclopentane et son circuit réfrigérant peut contenir du gaz R600a (isobutane). Pour cette opération, adressez-vous à votre revendeur ou au Service local prévu à cet effet. Installation Pour garantir le bon fonctionnement de votre appa- reil tout en réduisant sa consommation d’électricité, il faut qu’il soit installé correctement. L’aération Le compresseur et le condenseur produisent de la chaleur et exigent par conséquent une bonne aération. Evitez de positionner l’appareil dans un endroit directement exposé au soleil ou bien à côté d’une cuisinière électrique au autre appareil similaire. Il est préférable d’éviter aussi de placer l’appareil dans une pièce mal aèrèe. Loin de toute source de chaleur Evitez d’installer votre appareil dans un endroit exposé à la lumière directe du soleil ou près d’une cuisinière électrique ou autre. Raccordement électrique et mise à la terre Avant de procéder à tout raccordement électrique, contrô- lez si le voltage indiqué sur la plaquette des caractéristi- ques, placée en bas à gauche à côté du bac à légumes, ATTENTION Lire attentivement les avertissements contenus dans ce li- vret car ils fournissent des indications importantes pour la sécurité de l’installation, de l’utilisation et de l’entretien. Ce réfrigérateur a été construit conformément aux normes internationales de sécurité qui ont pour but de protéger le consommateur. Cet appareil a en effet obtenu le label IMQ que les techniciens de l’Institut Italien de Qualité n’accor- dent qu’aux appareils conformes aux normes du CEI: Co- mité Electrotechnique Italien.

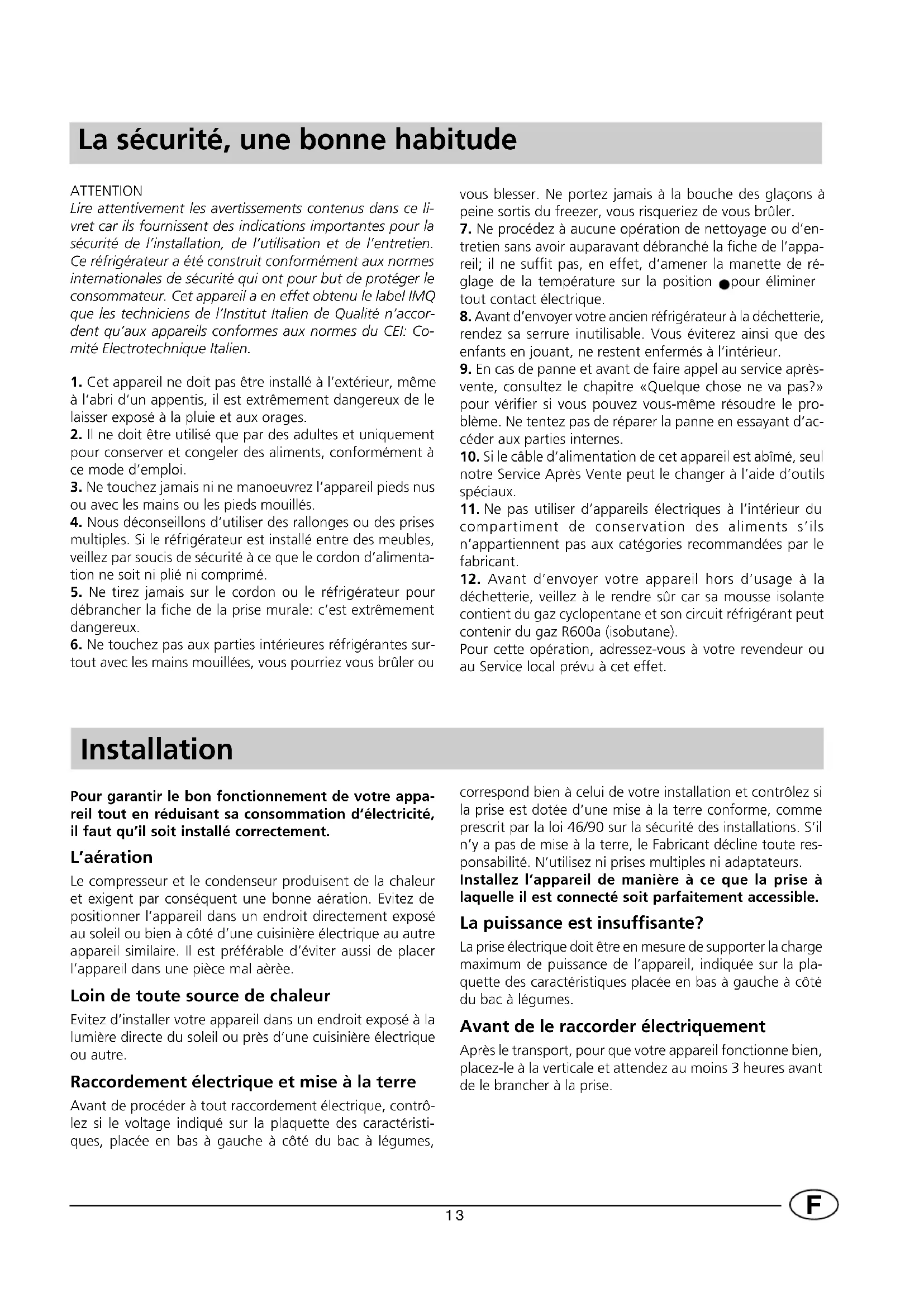

1. Cet appareil ne doit pas être installé à l’extérieur, même

à l’abri d’un appentis, il est extrêmement dangereux de le laisser exposé à la pluie et aux orages.

2. Il ne doit être utilisé que par des adultes et uniquement

pour conserver et congeler des aliments, conformément à ce mode d’emploi.

3. Ne touchez jamais ni ne manoeuvrez l’appareil pieds nus

ou avec les mains ou les pieds mouillés.

4. Nous déconseillons d’utiliser des rallonges ou des prises

multiples. Si le réfrigérateur est installé entre des meubles, veillez par soucis de sécurité à ce que le cordon d’alimenta- tion ne soit ni plié ni comprimé.

5. Ne tirez jamais sur le cordon ou le réfrigérateur pour

débrancher la fiche de la prise murale: c’est extrêmement dangereux.

6. Ne touchez pas aux parties intérieures réfrigérantes sur-

tout avec les mains mouillées, vous pourriez vous brûler ou correspond bien à celui de votre installation et contrôlez si la prise est dotée d’une mise à la terre conforme, comme prescrit par la loi 46/90 sur la sécurité des installations. S’il n’y a pas de mise à la terre, le Fabricant décline toute res- ponsabilité. N’utilisez ni prises multiples ni adaptateurs. Installez l’appareil de manière à ce que la prise à laquelle il est connecté soit parfaitement accessible. La puissance est insuffisante? La prise électrique doit être en mesure de supporter la charge maximum de puissance de l’appareil, indiquée sur la pla- quette des caractéristiques placée en bas à gauche à côté du bac à légumes. Avant de le raccorder électriquement Après le transport, pour que votre appareil fonctionne bien, placez-le à la verticale et attendez au moins 3 heures avant de le brancher à la prise. La sécurité, une bonne habitude14

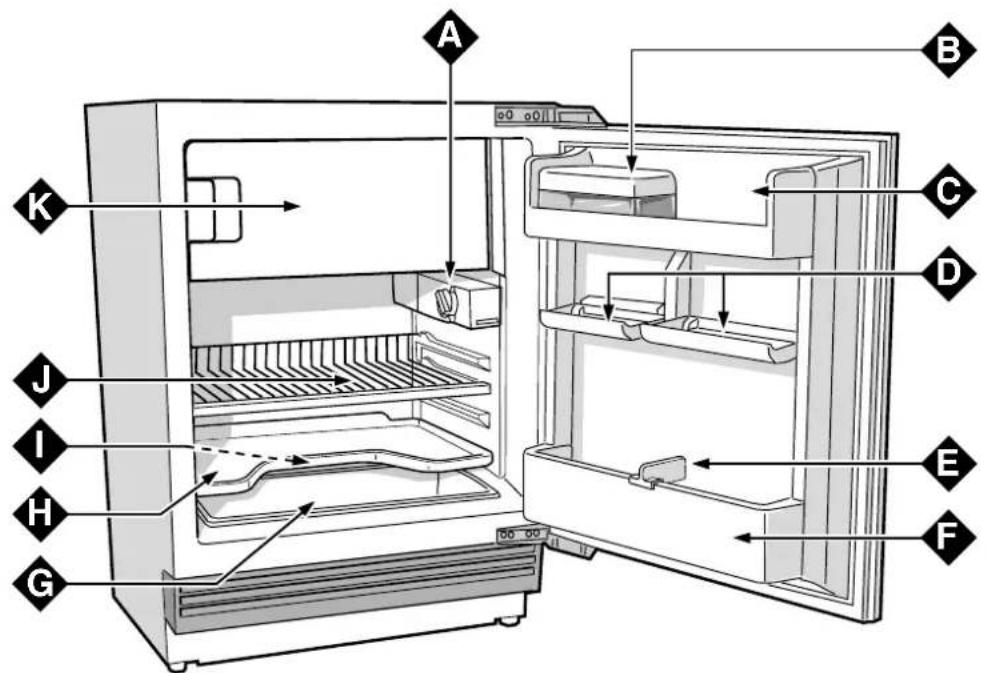

Vu de près Balconnets repliables Séparateur coulissant pour bouteilles Balconnet pour bouteilles Compartiment fruits et légumes Plateau amovible cache-bac à légumes Convoyeur eau de dégivrage Clayette coulissante et réglable en hauteur Compartiment pour la conservation de produits surgelés, la congélation d’aliments frais et la production de glace Commande pour régler la température Cette commande permet de régler la température intérieure du réfrigérateur sur différentes positions: Le réfrigérateur est éteint; 1 Le froid est au minimum; 5 Le froid est au maximum Vous pouvez régler la commande de la position 1 à la posi- tion 5 selon votre besoin. Vous pouvez en outre interrompre le fonctionnement du réfrigérateur en plaçant la commande sur la position . Boîte à beurre avec couvercle Balconnet avec porte-oeufs

Mise en service du réfrigérateur ATTENTIONAprès le transport et avant de brancher l’appareil, ilest conseillé d’attendre environ 3 heures pour obte-nir un fonctionnement optimal.Pour obtenir un fonctionnement optimal et économi-que, souvenez-vous de placer la commande du ther-mostat sur la position de température moyenne.Avant de placer les denrées dans le réfrigérateur, nettoyezl’intérieur de l’appareil avec de l’eau tiède et du bicarbo-nate.Après avoir branché la fiche à la prise de courant, contrôlezsi la lampe est bien allumée, puis tournez la commande “A” jusqu’à la position “3"; au bout de quelques heures, vous pourrez ranger vos aliments frais dans le réfrigérateur.Remplir d'eau les bacs à glaçons et les disposer à l'intérieurdu compartiment "J". Guide au rangement et à la conservation des aliments dans le réfrigérateur Aliments Durée de conservation Rangement à l'intérieur de réfrigérateur Viande et poisson vidé (mettre sous sachets ou envelopper dans des feuilles plastique 2 ou 3 jours Au-dessus du bac à légumes (zone la plus froide du réfrigérateur) Fromages frais 3 ou 4 jours Au-dessus du bac à légumes (zone la plus froide du réfrigérateur) Oeufs 1 mois Dans le casier correspondant de la contre-porte Beurre et margarine Dans le balconnet de la contre-porte Aliments cuits ou précuisinés (enfermer dans des récipient étanches et introduire après refroidissement) 3 ou 4 jours Sur une clayette quelconque Charcuterie crue, pain de mie, pâtes fraîches, crème, flans, chocolats, gâteaux à la crème, lard, gâteaux secs, tomates 3 ou 4 jours Sur une clayette quelconque Bouteilles, lait, boisson, yaourt Dans le balconnet correspondant de la contre-porte Fruits et légumes Dans le bac à légumes Guide pour la conservation Ce qu'il ne faut pas mettre dans le réfrigérateur L’ail (il transmet les odeurs), les oignons et les poireauxLes bananes (elles noircissent)Les agrumes (il vaut mieux les conserver au frais sur le bal- con) Les pommes de terre et les tubercules (un endroit sec etobscur est préférable)- A l’intérieur du réfrigérateur l’air circule de façon naturelleet c’est l’air froid qui tend à descendre car il est plus lourd.C’est pour cette raison que le poisson et la viande doiventêtre placés au-dessus du récipient pour légumes.- Suivez attentivement nos conseils en ce qui concerne ladurée maximum de la conservation: n’importe quel aliment,même s’il est très frais, ne reste pas longtemps intact.- Contrairement à ce que l’on croit, les aliments cuits ne seconservent pas plus longtemps que les aliments crus.- N’ introduisez pas de liquides dans des récipients sans cou-vercle, ils provoqueraient une augmentation de l’humidité àl’intérieur du réfrigérateur et par conséquent la formationde givre.16

Conseils pour faire des économie - Il faut bien installer l’appareil. C’est-à-dire loin des sources de chaleur et loin de la lumière directe du soleil, dans une pièce bien aérée. - Le froid qu’il convient. Réglez la commande pour la température du réfrigérateur sur une position moyenne. Une température trop froide, tout en consommant trop, ne sert ni à améliorer ni à pro- longer la durée de conservation des aliments. Au contraire, dans le réfrigérateur, elle ne peut qu’abîmer les légumes, la charcuterie et les fromages. - Ne le remplissez pas trop. Pour bien conserver les aliments, le froid doit circuler libre- ment à l’intérieur du réfrigérateur. Si vous le remplissez trop, le compresseur fonctionnera continuellement et empêchera la circulation de l’air. - La porte fermée Ouvrez le moins possible votre réfrigérateur car chaque fois que vous le faites, une grande partie de l’air froid s’échappe. Le moteur, pour rétablir la juste température, doit travailler longtemps en consommant beaucoup d’énergie. - Attention aux joints d’étanchéité Ils doivent être propres et élastiques de façon à ce qu’ils adhèrent parfaitement a la porte et empêchent le froid de sortir. - Evitez les aliments chauds Si l’on introduit une casserole chaude dans le réfrigérateur, la température augmente immédiatement de plusieurs de- grés. Il faut donc la laisser refroidir à température ambiante avant de la ranger dans le réfrigérateur. - Lors de la préparation des aliments à congeler, consultez un manuel spécialisé. - Un aliment décongelé, ne serait ce que partiellement, ne doit jamais être remis à congeler : il faut le faire cuire pour le consommer (dans les 24 heures) ou bien pour le congeler à nouveau. - Les aliments frais à congeler ne doivent pas être rangés tout contre des aliments déjà congelés ou surgelés, ils doivent être posés sur la clayette du compartiment freezer et, si pos- sible, contre les parois (latérales et arrière). N’oubliez pas, en effet, que la bonne conservation des aliments congelés dé- pend de leur vitesse de congélation. - En cours de congélation, évitez d’ouvrir la porte du freezer. - La quantité maximum pouvant être congelée, par jour, est indiquée sur la plaquette des caractéristiques située à gau- che du bac à légumes. - Pour obtenir une congélation et une décongélation parfai- tes, il vaut mieux congeler de petites portions d’aliments, leur congélation n’en sera que plus rapide et homogène. Indi- quez sur vos sachets ou barquettes leur contenu et la date de congélation. - N’ouvrez pas la porte du freezer en cas de coupure de cou- rant ou de panne, vous éviterez ainsi d’accélérer la montée de la température à l’intérieur du freezer. Les produits surge- lés et congelés se conserveront ainsi inaltérés pendant envi- ron 9-14 heures. - Ne mettez jamais de bouteilles pleines dans votre freezer: elle pourraient se briser car tous les liquides augmentent de volume en gelant. - Ne remplissez les bacs à glaçons qu’aux 3/4 de leur hauteur. - Si l’on a pendant longtemps une température ambiante plus froide que 14°C, les températures indispensables à une lon- gue conservation ne pourront être atteintes à l’intérieur du freezer et la durée de conservation sera par conséquent ré- duite. Pour bien congeler17

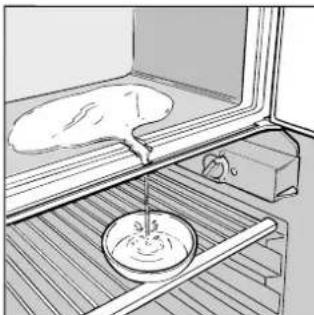

Un bon entretien Avant de procéder à toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation ( en débranchant la fiche ou l'interrupteur général de l'ha- bitation) Dégivrage ATTENTION: ne pas endommager le circuit réfrigérant. Attention à ne pas utiliser de dispositifs mécaniques ou d’outils autres que ceux conseillés par le fabricant pour accélérer les opérations de dégivrage. A l’intérieur du compartiment réfrigérateur, le dégivrage se fait automatiquement pendant le fonctionnement; l’eau de dégivrage est recueillie par la bonde et s’évapore automati- quement à l’extérieur. Nous conseillons de procéder au nettoyage de la bonde de dégivrage de façon périodique (voir fig. 1) afin d’éviter que l’eau ne se répande sur le fond du réfrigérateur au lieu de s’écouler à l’extérieur. A l’intérieur du compartiment de conservation, le dégivrage doit être effectué lorsque l’épaisseur du givre sur l’évapora- teur atteint environ 7-8 mm. Placer le bouton du thermos- tat en face du symbole « » et laisser la porte ouverte jus- qu’à ce que le givre ait complètement fondu. L’eau de dégi- vrage peut être recueillie comme indiqué en figure 2. Essuyer ensuite les parties mouillées et remettre en marche l’appareil en plaçant le bouton du thermostat dans sa pré- cédente position de fonctionnement. Pour accélérer le dégivrage du compartiment de conserva- tion, on peut y introduire une cuvette d’eau chaude. ATTENTION: pendant le dégivrage, il est conseillé d’enve- lopper les aliments congelés dans du papier journal et de les placer dans un endroit frais. De toute façon, puisque la hausse de température réduit la durée de conservation des aliments, les consommer de pré- férence dans les plus brefs délais. Pour remettre en marche l’appareil, ramener le bouton du thermostat en position de fonctionnement. Fig. 1 Fig. 2 Nettoyage et entretien particuliers - Les matériaux avec lesquels votre appareil a été fabriqué sont hygiéniques et ne transmettent aucune odeur. Mais pour conserver cette qualité il faut que les aliments soient bien protégés pour éviter les taches et les mauvaises odeurs. - Eau et bicarbonate de soude seulement. Pour nettoyer votre appareil à l’intérieur et à l’extérieur, utilisez une éponge avec de l’eau tiède et du bicarbonate de soude qui est aussi un excellent désinfectant. Vous pouvez éventuellement le remplacer par un savon neutre, savon de Marseille par exem- ple. - Ce qu’il ne faut pas utiliser: les poudres abrasives, l’ammo- niaque, l’Eau-de-Javel et les solvants. - Toutes les pièces amovibles peuvent être lavées dans de l’eau chaude et du savon ou avec du liquide vaisselle. Avant d’être à nouveau rangées dans l’appareil, il faut soigneuse- ment les essuyer. - L’appareil n’est pas utilisé pendant une longue période. Dans ce cas, par exemple en été, si vous décidez d’arrêter votre réfrigérateur, il faut nettoyer l’intérieur et laisser la porte ouverte pour éviter la formation de mauvaises odeurs ou de moisissures. - Comment changer l’ampoule à l’intérieur. La lampe pour l’éclairage intérieur est située dans la partie postérieure du boîtier du thermostat. Pour la remplacer, dévisser la lampe usagée et la remplacer par une nouvelle lampe de puissance non supérieure à 15 W en procédant comme illustré à la fig.

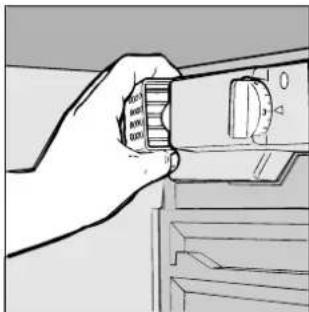

Avant de procéder à cette opération, il faut débrancher l’ap- pareil du réseau électrique (en se servant de l’interrupteur général de l’appartement ou en ôtant la fiche de l’appareil de la prise de courant). Fig. 318

Quelques problèmes: que faire? L’appareil ne fonctionne pas Vérifiez que:

• L’interrupteur général de l’appartement ne soit pas dé- branché. Le réfrigérateur a un rendement insuffisant Vérifiez que:

• La porte soit bien fermée et que les joints d’étanchéité ne soient pas abîmés.

• La porte soit le moins souvent ouverte.

• Le bouton de réglage de la température soit dans la posi- tion correcte.

• Le réfrigérateur ne soit pas trop rempli. Dans le réfrigérateur les aliments sont trop gelés Vérifiez que:

• Le bouton de réglage de la température soit dans la posi- tion correcte.

• Les aliments ne touchent pas à la paroi postérieure qui est la plus froide. Le moteur marche continuellemet Vérifiez que:

• La porte soit bien fermée ou bien qu’elle ne soit pas con- tinuellement ouverte.

• La température extérieure ne soit pas trop élevée. L’appareil est trop bruyant Vérifiez que:

• Le réfrigérateur soit installé sur une surface plane.

• Le réfrigérateur ne soit pas installé entre des meubles ou des objets qui vibrent ou qui sont bruyants.

• Il ne s’agisse pas du gaz intérieur qui produit un léger bruit quand le compresseur s’arrête (ce qui est normal). Il y a de l’eau au fond du réfrigérateur Vérifiez que:

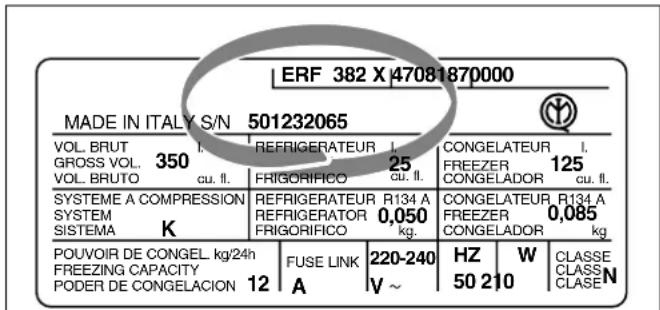

• L’orifice d’évacuation de l’eau de dégivrage ne soit pas bouché. Si, malgré tous ces contrôles, l’appareil ne fonctionne tou- jours pas et l’inconvénient persiste, faites appel au service après-vente le plus proche de chez vous en indiquant: le type de panne, le sigle du modèle (Mod.) ainsi que les chif- fres (S/N) indiqués sur la plaquette des caractéristiques si- tuée en bas, à gauche, à côté du bac à légumes (voir exem- ples dans les figures suivantes). Evitez de vous adresser à des techniciens non autori- sés et n’acceptez pas de pièces de rechange non-ori- ginales. Mod. EDF 290.3 X
