BEDIENUNGSANLEITUNG FR 150 A SMEG

Installation und Gebrauch

Koelkast

D Integrierbarer unterbau-Kuhlschrank 4 Sterne 19

Installation- und Gebrauchshinweise

Um die Leistungsfähigkeit und Sicherheit这点 Gerätes zu gewährleisten,itte folgenden beachten:

• wenden Sie sich ausschließlich an unsere autorisierten Service-Stellen
• verlangen Sie, daß nur Original-Ersatzteile verwendet werden

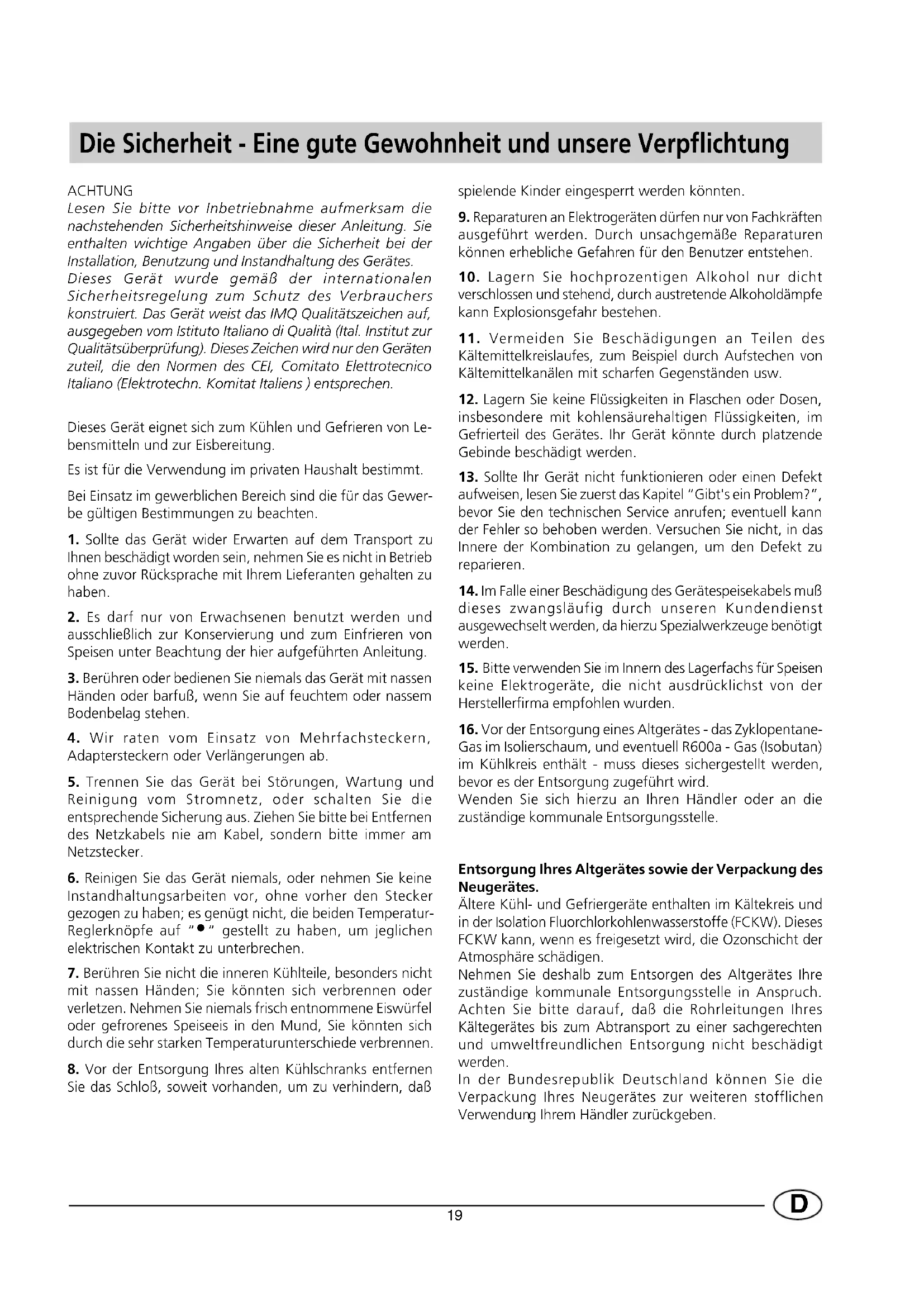

Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung

ACHTUNG

Lesen Sieittevor Inbetriebnahme aufmerksam die nachstehenden Sicherheitshinweise dieser Anleitung. Sie enthalten wichtige Angaben über die Sicherheit bei der Installation, Benutzung und Instandhaltung des Gerätes.

Dieses Gerät wurde gemäß der internationalen Sicherheitsregelung zum Schutz des Verbrauchers konstruiert. Das Gerät weist das IMQ Qualitätszeichen auf, ausgegeben vom Istituto Italiano di Qualità (Ital. Institut zur Qualitätsüberprüfung). Dieses Zeichen wird nur den Geräten zuteil, die den Normen des CEI, Comitato Elettrotecnico Italiano (Elektrotechn. Komitat Italiens) entsprechen.

Dieses Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung.

Esist fur die Verwendung im privaten Haushalt bestimmt.

Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

1. Sollte das Gerät wider Erwarten auf dem Transport zu Ohnen beschädigt worden sein, behmen Sie es nicht in Betrieb ohne zuvor Rücksprache mit Ihrlem Lieferanten gehalten zu haben.
2. Es davon nur von Erwachsenen benutzt werden und ausschließlich zur Konservierung und zum Einfrieren von Speisen unter Beachtung der hier aufgeführten Anleitung.
3. Berühren oder bedieren Sie niemals das Gerät mit nassen Handen oder barfuß, wenn Sie auf feuchtem oder nassem Bodenbelag stehen.
4. Wir raten vom Einsatz von Mehrfachsteckern, Adaptersteckern oder Verlängerungen ab.
5. Trennen Sie das Gerät bei Störungen, Wartung und Reinigung vom Stromnetz, oder schalten Sie die entsprechende Sicherung aus. Ziehen Sieitte bei Entfernendes Netzkabels nie am Kabel, sondernitte immer am Netzstecker.
6. Reinigen Sie das Gerät niemals, oder behmen Sie keine Instandhaltungsarbeiten vor, ohne vorher den Stecker gezogen zu haben; es genegt nicht, die beiden Temperatur-Reglerknöpfie auf “●” gestellt zu haben, um jeglichen elektrischen Kontakt zu unterbrechen.
7. Berühren Sie nicht die inneren Kuhlteile, sondern nicht mit nassen Handen; Sie konnten sich verbrennen oder verletzen. Nehmen Sie niemals frisch entnommene Eiswürfel oder gefrorenes Speiseeis in den Mund, Sie konnten sich durch die sehr starken Temperaturunterschiede verbrennen.
8. Vor der Entsorgung Ihres alten Kuhlschranks entfernen Sie das Schloß, sowieit vorhanden, um zu verhindern, daß

spielende Kinder eingesperrt werden konnten.

1. Reparaturen an Elektrogeräten dürfen nur von Fachkräften ausgeführrt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
2. Lagern Sie hochprozentigen Alkohol nur dicht verschlossen und stehend, durch austretende Alkoholdampfe kann Explosionsgefahr bestehen.
3. Vermeiden Sie Beschädigungen an Teilen des Kältemittelkreislaufes, zum Beispiel durch Aufstehen von Kältemittelkanänen mit scharfen Gegenständen usw.
4. Lagern Sie keine Flüssigkeiten in Flaschen oder Dosen, insbesondere mit kohlensäurehaltigen Flüssigkeiten, im Gefrierteil des Gerätes. Ihr Gerät konnte durch platzende Gebinde beschädigt werden.
5. Sollte Ihr Gerät nicht Funktionieren oder einen Defekt aufweisen,lesen Sie zuerst das Kapitel "Gibt's ein Problem?", bevor Sie den technischen Service anrufen; eventuell kann der Fehler so behoben werden. Versuchen Sie nicht, in das Innere der Kombination zu gelangen, um den Defekt zu reparieren.
6. Im Falle einer Beschädigung des Gerätespeisekabels muß diesezwangsläufig durch unseren Kundendienst ausgewechselt werden, da hierzu Spezialwerkzeugebenötigt werden.
   15.itte verwenden Sie im Innern des Lagerfachs fur Speisen keine Elektrogerate, die nicht ausdrucklichst von der Herstellerfirma empfohlen wurden.
7. Vor der Entsorgung eines Altgerätes - das Zyklopentane-Gas im Isolierschaum, und eventuell R600a - Gas (Isobutan) im Kühlkreis enthalt - muss diesen sichergestellt werden, bevor es der Entsorgung zugeführrt wird.
   Wenden Sie sich hierzu an ihren Handlcer oder an die zuständigeCOMMUNALE Entsorgungsstelle.

Entsorgung Ihres Altgerätes sowie der Verpackung des Neugerätes.

Altere Kuhl- und Gefriergeräte enthalten im Kältekreis und in der Isolation Fluorchlorkohlenwasserstoffe (FCKW). Dieses FCKW kann, wenn es freigesetzt wird, die Ozonschicht der Atmosphäre schädigen.

Nehmen Sie deshalb zum Entsorgen des Altgerätes ihre zuständigeCOMMUNALE Entsorgungsstelle in Anspruch. Achten Sieitte darauf, da die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten und umweltfreundlichen Entsorgung nicht beschädigt werden.

In der Bundesrepublik Deutschland konnen Sie die Verpackung Ihres Neugerätes zur weiteren stofflichen Verwendung ihrer Handlagerückgeben.

Installationshinweise

Um eine optimale und langfristige Funktion sowie einen möglichst geringen Stromverbrauch zu erzielen, ist es wichtig, das Gerät korrekt zu installmenten.

Die Be- und Entlüftung

Der Kompressor sowie der Kondensator strahlen Wärme aus, weshalb sich eine gute Luftung als notwendig erweist. Das Gerät muß deshalb in einem trockenen Raum aufgestellt werden, in dem eine Öffnung (Fenster oder Balkontür) für den nötigen Luftautausch sorgt. Achten Sieitte bei der Installation daraufuf, die Luftgitter, die eine gute Belüfung des Gerätes erfolglichen, zu verdecken oder zu verstopfen.

Von Hitzequellen fernhalten

Vermeiden Sie, das Gerät Dort aufzustellen, wo es der direkten Einwirkung von Sonnenstrahlen ausgesetzt ist, oder in der Nähe des Elektroherdes oder ähnlichen Wärmespendern.

Elektranschluß und Erdung

Vor dem Stromanschluß kontrollierten Sieitte,ob die Voltangaben auf dem Schild links besoin dem Gemüsefach den Stromdaten ihrer Wohnung entsprechen, und ob die Steckdose über eine ordnungsgemäße, dem Stromanlagensicherheitsgesetz 46/90 entsprechende Erdung aufweist. Fehlt diese Erdung, leht der Hersteller jegliche Verantwortung und Gewährleistung ab. Benutzen Sie keine Mehrfachstecker oder Adapter.

Stellen Sie das Gerätitte so auf,dass der Anschlussstecker gut zugänglich ist.

Ist die Stromleistung ausreichend?

Die Steckdose muß die Höchststromleistung des Gerätes, die auf dem Schild unter links darüber dem Gemüsefach angegeben ist, aufnehmen können.

Vor dem Stromanschluß

Stellen Sie das Gerät nach dem Transport senkrecht auf und warten Sie mind. 3 Stunden, bevor Sie es an den Stromkreis anschließen, um eine einwandfrei Funktionseweise zu garantieren.

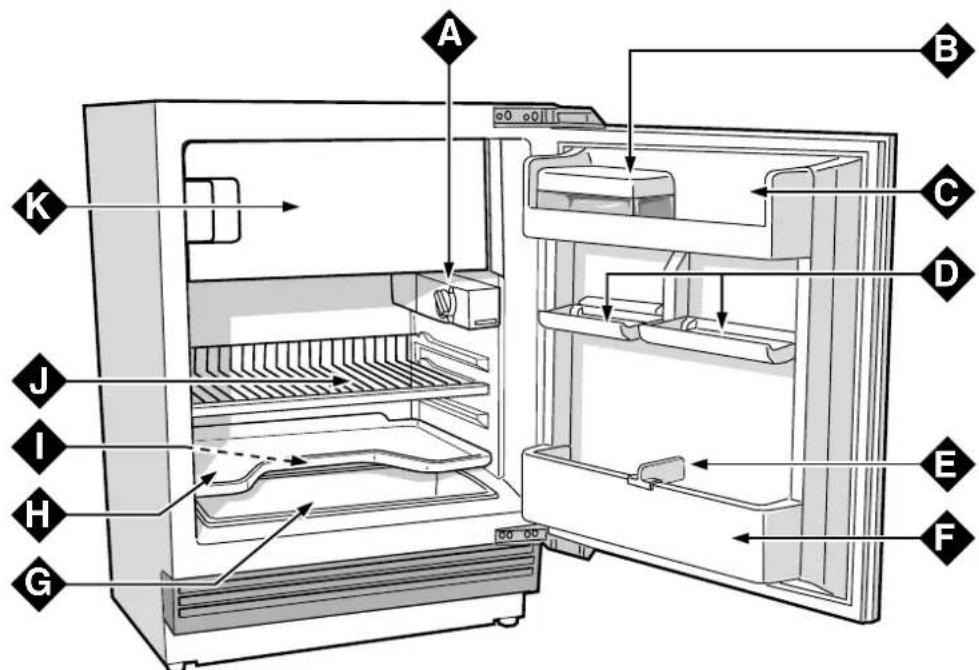

Aus der Nähe betrachtet

Reglerknopf für die Temperaturregulierung des Kühnteils.

Dieser Knopf erhögt eine für beiden Räume unterschiedliche Temperatureinstellung.

der Kuhlschrank ist ausgeschaltet

1 minimale Kuhltemperatur 5 maximale Kuhltemperatur Je nach der gewünschten Kuhltemperatur kann der Regler-knopf von 1 bis 5 reguliert werden.

Denken Sie daran, daß Sie den Kühlschrank ausschalten können, indem Sie den Reglerknopf auf strehen.

Butterbehalter

Aushängbares Fach mit Eiereinsatz

Abnehmbare Kippkonsolen

Verstellbares Bord für Flaschen

Flaschenfach fur Flaschen

Gemüsefach

Abnehmbare Auflagefur Gemüsefacher

Tauwasser - Ableitung

Herausnehmbare, hohenverstellbare Ablageroste

Fach zur Aufbewährung von Gefriergut, zum Einfrieren frischer Nahrungsmittel und zur Bereitung von Eis

Die erstige Inbetriebnahme des Gerätes

ACHTUNG

Bitte warten Sie nach dem Aufstellen, bzw. nach einem Transport ca. 3 Stunden, bevor Sie das Gerät in Betriebnehmen, um ein optimales Funktionieren zu gewährleisten.

Um eine optimale und kostensparende Funktion Ihres Gerätes zu gewährleisten, denken Sieitte daran, die Reglerknöpfedes Kühlschranks und des Gefrierabteils auf eine mittlere Temperatur einzustellen.

Bevor Sie das ersten Mal Nahrungsmittel in den Kühlschrank legen, reinigen Sieitte den Innenaum mit lauwarmem Wasser und Bicarbonat.

{Nach Einstecken des Steckers in die Steckdose, vergewissern Sie sichitte, daß die Lampe aufleuchtet, stellen Sie dann den Knopf "A" auf Position "3". Nach Ablauf einiger Stunden können Sie die frischen Speisen in den Kuhlraum legen.

Eiswurfelbehälter mit Wasser fullen und ins Eisfach stellen "J".

Anleitung für das richtige Konservieren

• Im Inneren des Kuhlteils zirkuliert die Luft auf natürliche Art; die kältere Luft drängt wegen des größeren Gewichts nach unten.
• Befolgen Sieitte unbedingtunsere Ratschlage fur die maximailen Aufbewahrungszeiten, Denn alle Nahrungsmittel, auch die frischchesten, sind nur begrenzt haltbar.

• Beachten Sie auchitte, daß es ein Irrtum ist, anzunehmen, daß sich gekochtte Speisen länger halten als rohe.

• Geben Sie keine unbedeckten Flüssigkeitsbehälter in den Kühlschrank; dadurch erhöht sich der Feuchtigkeitspegel im Inneren und es entstehen eine Eisschicht.

Tips zur zweckmäßigen Einlagerung von Lebensmitteln im Kuhlraum

Nahrungsmittel Lagerdauer Lagerort
Fleisch und kochfertiger Fisch (ausgenommen,entschuppt,gewaschen) luftdicht verpackt in Polybeuteln oder in Folie	2 - 3 Tage	Im unteren Kühlraumbereich (unmittelbar über den Obst- und Gemüse- schalen)
Frischer Käse 3 - 4 Tage		Im unteren Kühlraumbereich (unmittelbar über den Obst- und Gemüse- schalen)
Eier 1 Monat Eierbord in der Innentür
Butter und Margarine Behälter in der Innentür
Gekocha te oder vorgegarte Speisen (erkaltete Speisen in gut verschließbaren Behältern)	3 - 4 Tage Alle Gitterroste
Wurst, abgepacktes Brot, Süßspeisen, Speck Gebäck, Schokolade	3 - 4 Tage Alle Gitterroste
Getränke, Milch, Joghurt Flaschenbord in der Innentür
Obst und Gemüse Obst- und Gemüseschale

Was gehört nicht in den Kühlschrank?

Knblauch (Geruch), Zwiebeln und Lauch

Bananen (werden schwarz)

Südfriche (besser ist Frischluft, z.B. auf dem Balkon)

Kartoffeln und Knollengewächse (nur im Dunkeln, keine Feuchtigkeit).

So friere ich richtig ein

- Für das Verpacken von einzufrierenden Nahrungsmittel sollte ein spezielles Handbuch zu Rate gezogen werden.

• Eineomal, auch nur teilweise aufgetaute Speisearf auf keine Fall noch einmal eingefroren werden: Sie muß (innerhalb 24 Stunden) verbraucht, d.h. gekocht werden. Das gekochtte Gericht kann dann wieder eingefroren werden.
• Wenn Sie frische Nahrungsmittel einfrierten möchten, achten Sieitte daraufauf, daß diese nicht mit bereits eingefrorenen oder tiefgefrorenen Speisen in Berührung kommt. Lagern Sie frische Nahrungsmittel daher auf dem Gefrierfachrost und möglichst fest an den Kühlraumwänden. Vergessen Sie nicht, daß die Haltbarkeit der Tiefkühlgutes davon abhängt, wie schnell es eingefroren wurde.
• Wahlrend des Einfrierens vermeiden Sie ein Öffnen des Gefrierteils.

• Frieren Sie tätiglich nur die Mengen ein, die in kg auf dem Schild links am Gemüsefach angegeben sind.

• Um eine optimale Konservierung und nachträglich ein opti- males Auftauen zu gewährleisten, empfehlen wir, die Spei- sen in keine Portionen abzufullen; auf diese Weise tauen sie schnell und gleichmäßig auf. Beschriften Sie die Behälter mit Angaben wie Inhalt und Einfrier-Datum.

• Bitte öffnen Sie bei einem Stromausfall oder Defekt nicht die Tur des Gefrierteils; so zögern Sie einen Temperaturanstieg im Innern hinaus. Die eingefrorenen bzw. tiefgekühnten Speisen halten sich so unverändert ca. 9 - 14 Stunden.

• Stellen Sie keine vollen Glasflaschen ins Gefrierfach, die gefrierende Flüssigkeiten das Glas zum Explodieren bringen.
• Füllen Sie die Eiswürfelbehälter nur bis ca. 34 ihres Volumens auf.
• Wenn die Raumtemperatur für einen längeren Zeitraum 14^ untersuchen, wird die für eine lange Haltbarkeit erforderliche Temperatur im Gefrierfach nicht vollständig erreicht, wodurch die Haltbarkeitsdauer geschmälert wird.

Tips zum Sparen

Wie man wertvolle Energie sparen kann - Die richtige Installation

Installieren Sie das Gerät in einem trockenen und gut belufteten Raum. Decken Sie niemals die Beluftungsschlitze des Gerätes ab. Achten Sie auf einen ausreichenden Abstand zu Wärmequellen oder anderen Kuhlgeräten. Wahlen Sie einen Aufstellungsord, an welchem das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist.

- Die richtige Kuhltemperatur

Stellen Sie den Reglerknopf zur Einstellung der Kühlschranktemperatur auf eine mittlere Position. Zu große Kälte verbessert:weder die Qualität noch die Dauer der Nahrungsmittel-Aufbewährung. Sie verbrauchen damit nurunnötg viel Strom. Nahrungsmittel wie Gemüse, Kase und Wurst können durch zu kalte Lagerung beeinträchtigt oder gar ungenießbar werden.

Lagern Sie niemals zuviel ein

Um eine einwandfrei Aufbewahrung der Speisen zu gewährleisten, muß die Kälte frei im Inneren des Kuhlteils zirkulieren können. Bei unsachgemäß Befüllung, wird die Zirkulation behindiert und der Kompressor kühlt ständig nach, was widerum zu erhöhtem Stromverbrauch führt.

- Bei geschlossener Tür

Öffnen Sie die Türen Ihres Kombigerätes nur, wenn es unbedingt nötig ist, Denn bei jedem Öffnen Goes Kälte verloren. Um erneut die richtige Temperatur zu erreichen, kühlt der Kompressor nach, was ebenalls zu erhöhtem Stromverbrauch führt.

- Ein Augenmerk auf die Dichtung

Achten Sieitte daraufuf, daB die Dichtung stets elastisch bleibt, und saubern Sie sie regelmbig, um eine einwandfreie Haftung an der Tur zu gewährleisten, nur so wird jeglicher Kalteverlust vermieden.

- Niemals warme Speisen!

Ein Topf mit warmen Speisen erhöht sofort die Temperatur im Inneren des Kühlschranks;{lassen Sie sie erst auf Raumtemperatur abkühlen, und geben Sie sie dann in den Kühlschrank.

So halte ich das Gerät in Topform

Vor jedem Reinigungsvorgang ist es erforderlich, die Stromversorgung zu unterbrechen (Stecker hersausziehen oder Hauptsicherung abstellen).

Abtauen

ACHTUNG: Der Kältekreis darauf nicht beschädigt werden.

Verwenden Sie zwecks Beschleunigung des Abtauprozesses keine mechanisme den Vorrichtungen oder anderen Werkzeuge, sondern befolgen Sie bereits die Angaben des Herstellers.

Im Kuhlraum erfolgt das Abtauen automatisch. Das Tauwasser wird abgeleitet und verdunstet. Die Ablauföffnung in der Ablaufrinne (siehe Abb. 1) muß regel- mächtig gereinigt werden, ggf. durchstoßen, falls diese verstopft ist.

Ein- bis zweimal im Jahr oder nach starker Reifbildung (7-8 mm) muß das Gefrierfach abgetaut und gereinigt werden. Stellen Sie den Temperaturregler auf Pos. Und setzen Sie die Tur geöffnet, bis der Reif abgetaut ist. Das Abtauwasser konnen Sie, wie in Abbildung 2 gezeigt, auffangen.

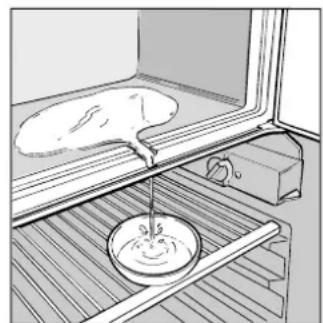

Zur Beschleunigung des Abtauens kann ein Gefäß mit warmem Wasser in das Gefrierfach gestellt werden. Vor dem Abtauen das Tiefkuhlgut auslagern, in mehrere Lagen Zeitungsppier einschlagen und an einem kühlen Ort aufbewahren. Nach Beendigung des Abtauprozesses das Gefriergut wieder einlagen und möglichst bald verziehen. Nach Beendigung des Abtauvorganges das Gerät innen sorgfähig trocknen und anschließend den Temperaturwahler wieder in die richtige Funktionstellung bringen.

Abb. 1

Abb. 2

Reinigung und Pflege

• Das Material aus dem Ihr Gerät hergestellt wurde, ist hygienisch einwandfrei und überträgt keine Geruchsstoffe. Um diese Vorzüge beizubehalten, ist es notwendig, daß die Nahrungsmittel immer gut geschützt und verschlossen gelagert werden, um nur schwer entfernbare Flecken und unangenehme Geruchsbildung zu vermeiden.
• Nur Wasser und Bicarbonat: Uminnen und außen zu reinigen, benutzen Sie einen weichen Schwamm, getränkt mit lauwarmem Wasser und Natriumbicarbonat welches auBerdem auch ein ausgezeichnetes Desinfektionsmittel ist. Wenn Sie keins zur Hand haben, behmen Sie eine neutrale Seife (z. B. Marseille-oder Kern-Seife).
• Benutzen Sie zur Reinigung niemals flüssige oder pulververfürmige Scheuermittel, niemals Weißmacher und auf keinen Fall Ammoniak, Benzin oder sonstige Lösungsmittel. Benutzen Sie auch niemals irgendwelche Wundermittel,

wenn Ihnen die Inhaltsstoffe nichtbekannt sind. Beachten Sieitte, daß der Einsatz von falschen Reinigungsmitteln zur Zerstörung Ihres Gerätes führen kann.

• Sollte das Gerät für länger Zeit abgeschelt werden, z.B. während der Sommerferien, ist es ratsam,这点en inn sorgfältig zu reinigen und die Tur vorstehen zu halten, um Schimmelbildung

oder die Bildung schlechter Gerüche zu vermeiden.

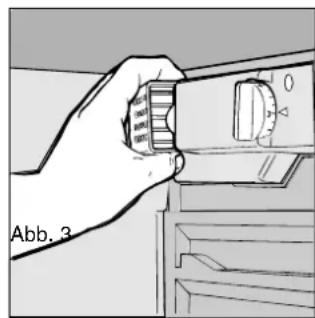

• Wie taucht man die Innenlampe aus? Den Stecker aus der Steckdoseziehen, oder den LS-Schalter ausschalten und die defekte Birne durch eine neue (max 15 Watt)ersetzen (Abb.3).

Gibt's ein Problem?

Nicht Funktionierende Geräte

Bitte kontrrollieren Sie, ob:
- die Hauptsicherung eingeschaltet ist;

Der Kuhlschrank kühlt nicht richtig

Bitte kontrllieren Sie, ob:

• die Turrichtig schlieBt oder die Dichtung beschädigt ist;
  die Tur, zum Beispiel von Kindern, oft geöffnet wird;
• der Temperatur-Reglerknopf richtig eingestellt ist: der Kuhlschrank überladen ist?

Im Kuhlteil gefrierten Nahrungsmittel

Bitkekontrollieren Sie,ob:
- die Temperatur-Reglerknöpfie in der richtigen Position stehen;

Der Motor/Kompressor lauft ständig

Bitte kontrllieren Sie, ob:

die Turrichtig geschlossen oder ständig geöffnet wurde;
- die AuBentemperatur sehr hoch ist?

Das Gerät macht zu viel Lärm

Bitte kontrllieren Sie, ob:

• Ihr Gerät gerade stehen;
• es zwischen Möbeln oder Gegenständen stehen, die vibrieren und davon zu Lärmentwicklung Ihr's Gerätes führen können.
• Das Kühlgas im Inneren erzeugt ein leichtes

Gerausch, auch bei Stillstand des Kompressors (das ist kein Defekt).

Es steht Wasser auf dem Kühlschrankboden

Bitte kontrllieren Sie, ob:
- die Abtauwasserablauföffnung auch nicht verstopt ist

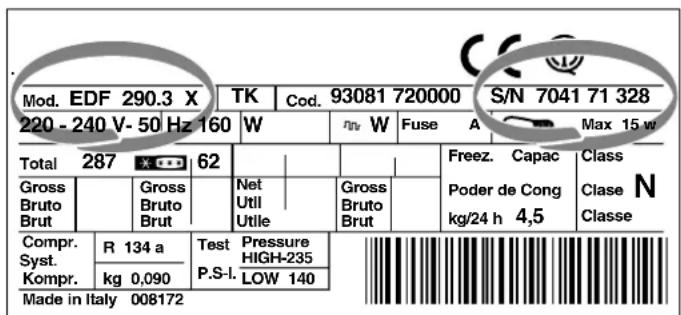

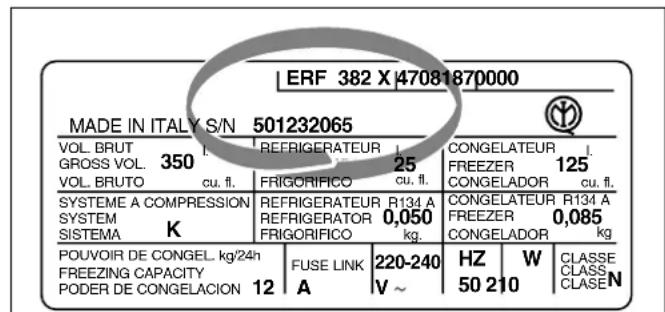

Sollte betrz aller Kontrollen das Gerät nicht Funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sieitte den nachstgelegen technischen Kundendienst an und teilen Sie Dort zusammen mit ihrer Fehlerbeschreibung folgende Daten mit: die Modellbezeichnung (Mod.), die entsprechenden Nummern (S/N), die auf dem Schild unter links geben dem Gemüsefach angegeben sind (siehe unterstehende Beispiele)..

Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst oder Techniker und halten Sie ausschließlich Original-Ersatzteile einbauen.
