AGB 669/DP-SP/3 - INSTRUCTION FOR USE - Appareil électroménager WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	WHIRLPOOL
Référence modèle	AGB 669/DP-SP/3
Numéro produit	851266915300
Gamme	AGB (lave-vaisselle professionnel)
Type d'appareil	Lave-vaisselle professionnel à porte
Usage	Restauration et collectivités
Document fourni	Instruction for Use (notice d'utilisation)
Compatibilité pièces détachées	Commune avec AGB 669/WP, AGB 664/WP, AGB 666/WP, AGB 673/WP

FOIRE AUX QUESTIONS - AGB 669/DP-SP/3 - INSTRUCTION FOR USE WHIRLPOOL

Qu'est-ce que le WHIRLPOOL AGB 669/DP-SP/3 ?

Le WHIRLPOOL AGB 669/DP-SP/3 est un lave-vaisselle professionnel de la gamme AGB, conçu pour la restauration et les collectivités. La désignation DP indique une version à porte (door-type) et SP/3 correspond à une variante spéciale de troisième génération. Il est distribué sous la référence produit 851266915300.

Quels types de vaisselle peut-on laver dans cet appareil ?

Cet appareil est adapté au lavage professionnel de vaisselle, verres, couverts et ustensiles de restauration. Il est recommandé d'utiliser des paniers adaptés à la catégorie d'articles (verres, assiettes, plateaux). Ne jamais laver d'articles en bois, en cristal fragile ou en plastique non adapté aux températures professionnelles.

Quel détergent faut-il utiliser ?

Utilisez exclusivement des détergents et des produits de rinçage homologués pour lave-vaisselle professionnels. Les produits ménagers classiques ne conviennent pas : ils génèrent trop de mousse et risquent d'endommager l'appareil. Respectez les dosages préconisés par le fabricant du produit, en lien avec la dureté de l'eau locale.

Comment raccorder l'appareil à l'eau ?

Le raccordement doit être réalisé sur une alimentation en eau froide ou chaude selon la configuration du modèle, avec une pression comprise dans la plage indiquée sur la plaque signalétique. Prévoyez un robinet d'arrêt accessible et un siphon d'évacuation conforme aux normes locales. Le raccordement électrique doit être effectué par un professionnel qualifié.

Que faire si l'appareil ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que le robinet d'alimentation en eau est ouvert. Assurez-vous que la porte est bien fermée (le cycle ne démarre pas si la porte n'est pas verrouillée). Contrôlez également le niveau d'eau dans la cuve et que les filtres ne sont pas obstrués.

Pourquoi la vaisselle sort-elle avec des traces ou des dépôts ?

Des traces blanches indiquent généralement une eau trop calcaire ou un dosage insuffisant de produit de rinçage. Augmentez le dosage du rinçant et vérifiez le réglage de dureté d'eau si l'appareil en dispose. Des résidus alimentaires peuvent signaler des filtres encrassés : nettoyez-les après chaque service.

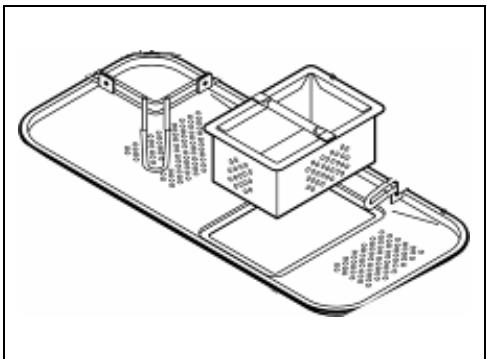

Comment nettoyer les filtres ?

Retirez les filtres en fond de cuve après chaque service ou au minimum une fois par jour. Rincez-les sous l'eau courante en éliminant les résidus alimentaires avec une brosse douce. Un filtre obstrué réduit la qualité de lavage et peut provoquer des erreurs de fonctionnement. Réinstallez-les correctement avant de relancer un cycle.

Comment détartrer l'appareil ?

En zone d'eau dure, un détartrage régulier est indispensable. Utilisez un produit détartrant professionnel compatible avec les lave-vaisselle inox. La fréquence dépend de la dureté de l'eau et de l'intensité d'utilisation. Rincez abondamment après l'opération avant de relancer un cycle de lavage.

L'appareil fait du bruit ou vibre anormalement : que faire ?

Vérifiez que l'appareil est posé sur une surface stable et de niveau. Contrôlez que les bras de lavage tournent librement et ne sont pas bloqués par un ustensile. Si des bruits persistants ou des vibrations inhabituelles se produisent, arrêtez l'appareil et contactez un technicien agréé Whirlpool.

Où trouver des pièces détachées pour le WHIRLPOOL AGB 669/DP-SP/3 ?

Les pièces détachées d'origine sont disponibles via le site officiel Whirlpool Italie (whirlpool.it) ou chez des revendeurs spécialisés en pièces électroménager professionnel. Munissez-vous de la référence complète AGB 669/DP-SP/3 et du numéro produit 851266915300 pour identifier les pièces exactes.

Quelle est la différence entre la version /DP-SP/3 et la version /WP ?

Les deux variantes appartiennent à la même famille AGB 669. La version /WP est la version standard, tandis que /DP-SP/3 désigne une configuration spéciale (SP) de type porte (DP), potentiellement adaptée à un environnement ou un réseau électrique particulier. Consultez la plaque signalétique de l'appareil pour confirmer la configuration exacte.

MODE D'EMPLOI AGB 669/DP-SP/3 - INSTRUCTION FOR USE WHIRLPOOL

1 Avertissements concernant la sécurité et l'utilisation 2 Caractéristiques techniques 3 Installation et mise en place 4 INSTRUCTIONS POUR L'INSTALLATEUR - TECHNICIEN 5 Première mise en service 6 Configurations 7 Anomalies affichées (pour le technicien) 8 INSTRUCTIONS POUR L'UTILISATEUR 9 Choix du programme 10 Entretien et nettoyage 11 Problèmes et anomalies (pour l'utilisateur) 12 Anomalies affichées (pour l'utilisateur)

Nous vous remercions d'avoir choisi l'un de nos produits. Nous vous conseillons de lire attentivement toutes les instructions contenues dans la présente notice afin de connaître les conditions les plus appropriées pour une utilisation correcte du lave-vaisselle.

INSTRUCTIONS TECHNIQUES :

Elles sont destinées au personnel qualifié qui doit effectuer l'installation, la mise en service, le contrôle définitif ainsi que les éventuelles interventions d'assistance.

INSTRUCTIONS POUR L'UTILISATEUR :

Elles reportent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien du lave-vaisselle.

1 AVERTISSEMENTS CONCERNANT LA SÉCURITÉ ET L'UTILISATION

LA PRÉSENTE NOTICE EST PARTIE INTÉGRANTE DU LAVE-VAISSELLE ; IL FAUT TOUJOURS LA CONSERVER SOIGNEUSEMENT À PROXIMITÉ DE L'APPAREIL.

LA MISE EN PLACE, LES RACCORDEMENTS, LA MISE EN SERVICE, L'ÉLIMINATION DES INCONVÉNIENTS ET LE REMPLACEMENT DU CÂBLE D'ALIMENTATION DOIVENT ÊTRE EXÉCUTÉS PAR UN PERSONNEL QUALIFIÉ.

LE LAVE-VAISSELLE EST EXCLUSIVEMENT DESTINÉ À UN USAGE COLLECTIF ET IL DOIT ÊTRE UTILISÉ PAR UN PERSONNEL AUTORISÉ. IL EST PRÉVU POUR LE LAVAGE DE LA VAISSELLE (ASSIETTES, TASSES, BOLS, PLATS, COUVERTS) ET SIMILAIRES DANS LE SECTEUR DE LA GASTRONOMIE ET DE LA RESTAURATION COLLECTIVE. IL EST CONFORME AUX NORMES INTERNATIONALES DE SÉCURITÉ ÉLECTRIQUE ET MÉCANIQUE (CEI-EN-IEC 60335-2-58/61770) ET DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ RELATIVE AUX DOMMAGES CAUSÉS AUX PERSONNES OU AUX CHOSES ET DUS AU NON-RESPECT DES INSTRUCTIONS CONTENUES DANS LA PRÉSENTE NOTICE, À UNE UTILISATION IMPROPRE, À L'ALTÉRATION NE SERAIT-CE QUE D'UNE SEULE PARTIE DE L'APPAREIL ET À L'UTILISATION DE PIÈCES DE RECHANGE NON ORIGINALES.

LA CONNEXION DE TERRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L'INSTALLATION ÉLECTRIQUE EST OBLIGATOIRE. SI LE CÂBLE D'ALIMENTATION EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ PAR LE FABRICANT, SON SERVICE APRÈS-VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIRE AFIN D'ÉVITER UN DANGER.

CET APPAREIL EST MARQUÉ CONFORMÉMENT À LA DIRECTIVE EUROPÉENNE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE).

EN ASSURANT L'ÉLIMINATION CORRECTE DE CE PRODUIT, L'UTILISATEUR CONTRIBUE À PRÉVENIR LES CONSÉQUENCES NÉGATIVES POTENTIELLES POUR L'ENVIRONNEMENT ET LA SANTÉ.

Le symbole ✉ présent sur l'appareil ou dans la documentation qui l'accompagne indique que ce produit ne doit pas être traité comme une ordure ménagère, mais qu'il doit être remis à un centre de collecte approprié pour le recyclage des appareils électriques et électroniques.

Éliminer l'appareil conformément aux réglementations locales concernant le traitement des déchets. Pour toute autre information concernant le traitement, la récupération et le recyclage de ce produit, s'adresser au service local compétent de collecte des ordures ménagères ou au magasin dans lequel le produit a été acheté.

Ne pas introduire de solvants tels que l'alcool ou la térébenthine qui pourraient provoquer une explosion. Ne pas introduire de vaisselle sale contenant de la cendre, de la cire ou du vernis.

Ne jamais utiliser le lave-vaisselle ou ses parties comme échelle, support ou soutien pour les personnes, choses ou animaux.

Le fait de s'appuyer ou de s'asseoir sur la porte ouverte du lave-vaisselle pourrait entraîner le basculement de ce dernier et donc un grave danger pour les personnes.

Ne jamais laisser la porte du lave-vaisselle ouverte car elle pourrait causer un risque de trébuchement.

Ne pas boire l'eau résiduelle éventuellement présente dans la vaisselle ou dans le lave-vaisselle à la fin du programme de lavage.

L'appareil n'est pas prévu pour être utilisé par des mineurs ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, manquant d'expérience et de connaissance. L'utilisation de l'appareil est autorisée à ces personnes exclusivement sous la surveillance d'une personne responsable de leur sécurité.

2 Caractéristiques techniques

		AGB672 AGB669	AGB666 AGB670	AGB664
Tension d'alimentation	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Fréquence	Hz	50	50	50
Puissance max. absorbée	kW	6,75	7,1	10,75
Puissance résistance du boiler	kW	6	6	10
Puissance résistance de la cuve	kW	3	3	3
Puissance pompe de lavage	kW	0,75	1,1	0,75
Pression eau d'alimentation	kPa	200-400	200-400	200-400
Température eau d'alimentation	°C	50 – 60	50 – 60	15 – 30
Dureté eau d'alimentation	°dF	7 – 12	7 – 12	7 – 12
Consommation d'eau pour cycle de rinçage	I	3,5	3,5	3,5
Capacité du boiler	I	9	9	12
Capacité de la cuve	I	28	35	28
Durée des cycles standard avec alimentation d'eau à 50°C	s	60/120/180/C	60/120/180/C	60/120/180/C
Niveau sonore	dB(A)	67	67	67
Degré de protection	IPX	4	4	4
Poids net	kg	115	123	118
Type de câble d'alimentation	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

Schéma électrique – changement de tension

	400/3 Volt	230/3 Volt
Pompe lavage	Résistance Boiler

3 Installation et mise en place

INSTALLATION et MISE EN PLACE

Transporter le lave-vaisselle sur le lieu d'installation, enlever l'emballage, vérifier l'intégralité de l'appareil et de ses composants. En cas de dommages, ceux-ci doivent être notifiés par écrit au transporteur.

Les éléments d'emballage (sachets en plastique, mousse de polystyrène, clous, etc.) ne doivent pas être laissés à la portée des enfants ni des animaux domestiques car ils représentent des sources potentielles de danger.

Tous les matériaux utilisés pour l'emballage sont compatibles avec l'environnement. Ils peuvent être conservés sans danger ou être éliminés dans un centre spécialisé de collecte des déchets.

Les éléments en plastique sujets à un éventuel recyclage sont regroupés de la façon suivante :

PE polyéthylène : pellicule extérieure emballage, sachet notice d'emploi, sachets de protection.

PP polypropylène : feuillards.

PS mousse de polystyrène : coins de protection, couvercle emballage.

Les éléments en bois et en carton doivent être éliminés conformément aux normes en vigueur.

En cas d'élimination du produit, éviter de le jeter dans la nature ; la démolition doit avoir lieu conformément aux normes en vigueur. Toutes les parties métalliques sont en acier inoxydable et démontables.

Les parties en plastique reportent le symbole du matériau correspondant.

MISE EN PLACE :

Attention : L'installation interne ainsi que les locaux dans lesquels sont installés les appareils pour les collectivités, doivent être conformes aux normes en vigueur.

Le constructeur décline toute responsabilité relative aux dommages directs ou indirects aux personnes ou aux choses dérivant du non-respect desdites normes.

Avant l'installation, vérifier l'absence à proximité de l'appareil ou la protection adéquate d'objets ou de matériels susceptibles d'être endommagés par la vapeur d'eau ou par des éclaboussures de produit de lavage.

Positionner le lave-vaisselle à l'endroit souhaité et enlever la pellicule de protection.

Mettre à niveau le lave-vaisselle (à l'aide d'un niveau) sur les quatre pieds réglés de manière à garantir sa stabilité ; toute autre solution doit être approuvée par le constructeur.

4 INSTRUCTIONS POUR L'INSTALLATEUR - TECHNICIEN

Raccordement hydraulique et évacuation :

Les tuyaux hydrauliques et le câble d'alimentation électrique sortent à l'arrière de l'appareil. Raccorder le tuyau d'alimentation d'eau à une prise à orifice fileté 3/4" gaz.

Pour le raccordement au réseau d'amenée d'eau, utiliser exclusivement des tuyaux neufs ; ne pas utiliser de vieux tuyaux ou des tuyaux ayant déjà servi.

La pression dynamique d'alimentation devra être comprise entre 2 et 4 bars, si elle est supérieure il faut installer un réducteur de pression.

Il faut absolument installer un robinet général sur la conduite d'amenée d'eau d'alimentation ; le robinet devra être accessible une fois que l'installation est terminée, ne pas installer le robinet derrière le lave-vaisselle.

La durée des cycles déclarée se réfère à une alimentation à l'eau chaude à 50°C.

En cas d'alimentation à l'eau froide, la durée pourrait augmenter en fonction de la température de l'eau en entrée, le lave-vaisselle prévoyant un rinçage à température et à pression constantes.

Évacuation :

Tout lave-vaisselle est muni d'un tuyau pour le raccordement à l'évacuation ; celui-ci devra être prévu au sol, avec une bonde siphoïde.

Attention : s'assurer que les tuyaux d'alimentation et d'évacuation ne sont pas pliés, étranglés ou écrasés après l'installation.

4.1 Branchement électrique

Le branchement électrique du lave-vaisselle et des éventuels appareils supplémentaires doit être confié à un personnel autorisé et qualifié, conformément aux normes en vigueur ; respecter également les dispositions techniques de branchement.

La puissance totale installée est reportée sur la plaquette des données techniques de l'appareil. Il est interdit de protéger d'autres appareils en même temps que le lave-vaisselle.

Le revendeur devra veiller à l'installation, conformément aux normes en vigueur, d'un interrupteur général sur la ligne d'alimentation électrique et d'un disjoncteur différentiel compatible avec les caractéristiques de l'appareil.

Ces interrupteurs doivent être installés à proximité du lave-vaisselle, être facilement accessibles après l'installation et garantir la déconnexion complète du réseau électrique dans les conditions de la catégorie de surtension III.

Attention !!!

Le lave-vaisselle est hors tension uniquement lorsque l'interrupteur général est fermé.

• Brancher l'appareil au système équipotentiel. La borne ▼ de branchement est placée en bas à l'arrière de l'appareil.
• Le conducteur de protection (PE) est de couleur jaune-verte, le conducteur neutre (N) de couleur bleue et les conducteurs de phase (L1, L2, L3) de couleur noire, grise et marron.

5 PREMIÈRE MISE EN SERVICE

PREMIÈRE MISE EN SERVICE

Le système électrique de protection doit être soumis à un test fonctionnel avant toute mise en service.

L'installation doit être exécutée et/ou vérifiée par le revendeur agréé qui veillera à la première mise en service et à fournir les instructions relatives au fonctionnement du lave-vaisselle.

PRÉPARATION À L'UTILISATION

Important :

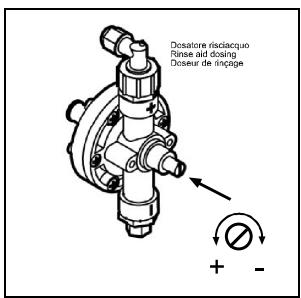

Le doseur du liquide de rinçage est toujours présent, le doseur du produit de lavage n'est présent que sur certains modèles.

Si les deux doseurs sont présents, placer les bacs extérieurs du produit de lavage et du liquide de rinçage puis y introduire les tuyaux respectifs de tirant situés à l'arrière de l'appareil.

Tuyau rouge : produit de lavage

Tuyau transparent : liquide de rinçage

Avant d'introduire les tuyaux dans les bacs, appliquer aux extrémités le poids (nécessaire pour maintenir le tirant d'eau au fond du bac) et le filtre comme l'illustre la figure.

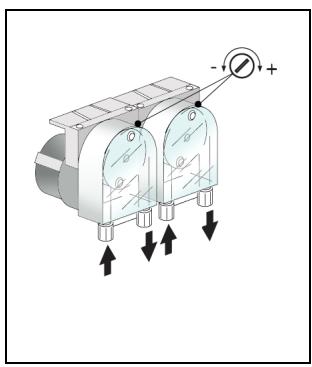

Pour le réglage, agir sur les vis de réglage indiquées dans la figure. Il est recommandé de faire exécuter cette opération par le personnel du fournisseur des produits de lavage.

Si le doseur du produit de lavage n'est pas pré-monté, il est possible de l'installer dans un second temps en commandant le KIT correspondant.

Il est également possible de raccorder un doseur extérieur en exécutant le branchement électrique à l'aide d'un câble 2x0,5 mm type H05 RN-F, inséré à travers le passage indiqué dans le schéma CARACTÉRISTIQUES TECHNIQUES et branché comme l'illustre le schéma électrique fourni avec le lave-vaisselle.

Le doseur doit être de 230V/50 Hz avec une puissance maximum absorbée de 15 W.

Raccorder le doseur du produit de lavage extérieur au lave-vaisselle à travers le tuyau rouge cité ci-dessus.

6 CONFIGURATIONS MODÈLES TRONIC (Installateur)

CONFIGURATIONS

Lors de la première mise en service, il faut configurer ou régler les fonctions/paramètres indiqués ci-après :

ALIMENTATION : 200 – 250 VAC.

PUISSANCE ABSORBÉE : 4 VA

TEMPERATURE DE FONCTIONNEMENT : 0 / 60 °C

HUMIDITÉ DE FONCTIONNEMENT : max 90 % sans eau de condensation

RÉGLEMENTATIONS : la carte est conçue et construite conformément aux réglementations européennes en vigueur en matière de sécurité électrique et de compatibilité électromagnétique.

Notamment :

EN 61000-6-3 : Norme sur l'émission pour les environnements résidentiels, commerciaux et de l'industrie légère

EN 61000-6-2 : Immunité pour les environnements industriels

EN 61000-4-11 : Creux de tension, coupures brèves, variations de tension

EN 60335-1 : Norme relative à la sécurité à basse tension

ZERO CROSSING : le relais qui alimente la résistance électrique de la cuve est équipé de la fonction “ zero crossing “ qui synchronise la commutation de ce relais, aussi bien en fermeture qu’en ouverture, avec le passage par le zéro de la tension de réseau, aussi bien pour les fréquences de réseau de 50 Hz que pour 60 Hz. De cette manière, l’usure des contacts de ce relais est considérablement réduite.

Borne	Raccordement modèles à capot
1 – 2	alimentation carte , 230 vac
3 – 4	sonde de température boiler
5 – 6	sonde de température cuve
10	pressostat break-tank
11	entrée de réserve
12	micro-interrupteur capot
13	pressostat cuve, fermé au-dessus du niveau
14	relais commun entrées
15	bobine télérupteur résistances boiler
16	résistance cuve, max. 10 amp.
17	-
18	-
18 B.TANK	pompe de rinçage (type machine 4)
19	pompe de lavage ( max. 1 hp )
20	év. rinçage + pompe augmentation pression
21	pompe d’évacuation ( max. 0.75 hp ) option
22	alimentation sorties, phase 230 vac

Paramètre	Description	Possibilité	Pré- configuré
P0	Temps cycle d’évacuation	1-5’	1
P1	Température Boiler	60-95°C	82°C
P2	Température Cuve	40-65°C	55°C
P3	Durée de rinçage	10-40”	13”
P4	Option boiler arrêté	OUI/NON	0 NON
P5	Type d'appareil1 = lavage court, continu (10' maximum)2 = lavage court, moyen, long, continu (10' maximum)3 = lavage court et moyen pré-configuré sur 14 = break tank, lavage moyen, long et continu avec cette configuration l'option de rinçage à l'eau froide doit être "0"5 = avec trois cycles de lavage sans break tank pour capot6 = avec trois cycles de lavage avec break tank pour capot
P6	Option évacuation avec trop-plein	OUI/NON	0 NON
P7	Option rinçage à l'eau froide	OUI/NON	0 NON
P8	Option régénération	OUI/NON	0 NON
P9	Durée maximum chargement eau	1-10'	10'

Pour entrer dans le menu d'usine, suivre la procédure suivante :

1) Arrêter l'appareil en appuyant

2) Dans les 6 secondes qui suivent l'arrêt de l'appareil, appuyer 7 fois sur la touche Au bout des 6 secondes le message "P0".s'affiche.

3) A l'aide de la touche sélectionner le paramètre à modifier.

4) Appuyer sur la touche pour afficher le paramètre sélectionné.

5) Modifier le paramètre à l'aide de la touche

6) Valider la modification en appuyant sur la touche

7) Sélectionner, de la même façon, d'autres paramètres à modifier et les modifier en suivant les indications reportées ci-dessus.

8) Après avoir configuré tous les paramètres de l'appareil, appuyer sur la touche pour quitter.

7 ANOMALIES AFFICHEES

Le lave-vaisselle est en mesure de signaler toute une série de mauvais fonctionnements qui sont visualisés sur l'afficheur.

Après avoir arrêté et remis en marche la machine, si le problème persiste, procéder comme suit :

E1	Panne sonde Boiler	Remplacer.
E2	Panne sonde cuve	Remplacer.
E3	Timeout chargement eau (la durée du chargement de l'eau a dépassé le temps configuré sur P9)	Vérifier l'électrovanne – Vérifier si le robinet d'alimentation d'eau est ouvert.
E6	Anomalie évacuation. A la fin de la phase d'évacuation la cpu relève encore de l'eau dans la cuve. Ceci peut être dû à :	panne pompe d'évacuation obturation tuyau d'évacuation panne pressostat de la cuve temps du cycle de vidange (P0) configuré trop bas
E7	Timeout cuve 30 minutes	Vérification du thermostat de la cuve et du thermostat du Boiler Contrôle des sondes inversées
E8	Timeout Boiler 15 minutes	Vérification du thermostat de la cuve et du Boiler Contrôle des sondes inversées

8 INSTRUCTIONS POUR L'UTILISATEUR

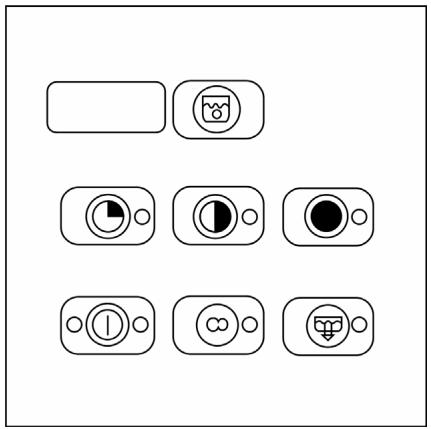

8.1 Panneau de commande

	Bouton marche/arrêt
	Symbole de remplissage de la cuve
	Bouton de vidange du Boiler
	Cycle de lavage court
	Cycle de lavage moyen
	Cycle de lavage long
	Cycle de lavage continu
○	Led fonctions : ○ éteinte; ⚙ clignotante/allumé

8.2 Avant le lavage

Utiliser exclusivement des produits de lavage et des liquides de rinçage pour lave-vaisselle industriels.

Ne pas utiliser de produits vaisselle prévus pour le lavage à la main.

Il est conseillé d'utiliser des produits spécialement conçus pour ce lave-vaisselle.

Pendant l'appoint des réservoirs, faire attention de ne pas échanger les produits car ceci pourrait entraîner de mauvais fonctionnements et des dommages au lave-vaisselle.

Ne pas mélanger de produits de lavage différents car ceci endommagerait le dispositif de dosage.

Les produits de lavage pour lave-vaisselle industriels peuvent causer de graves irritations. Respecter attentivement les instructions du fabricant du produit de lavage reportées sur l'emballage.

Ouvrir le robinet du réseau d'eau (réseau).	Vérifier :		Enclencher l'interrupteur général (réseau), sur l'afficheur apparaît "OFF".
	Le niveau du produit de lavage et du liquide de rinçage dans les bacs.	Le positionnement correct des filtres, la rotation des arroseurs, l'absence de corps étrangers dans le lave-vaisselle.

8.3 PREMIÈRE UTILISATION JOURNALIÈRE (cuve et boiler vides)

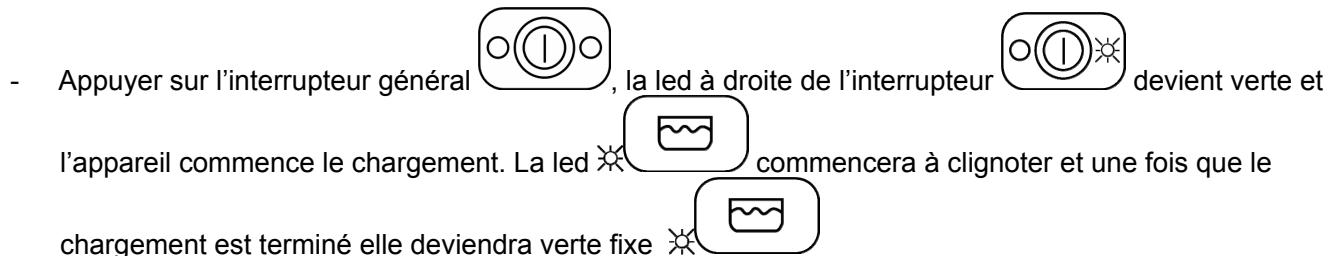

Enclencher l'interrupteur mural, deux points lumineux s'afficheront, la LED à gauche de l'interrupteur

devient rouge pour signaler que l'appareil est sous tension ; mettre le trop-plein et fermer le capot.

• Sélectionner le temps de lavage souhaité en agissant sur les sélecteurs
• en tenant compte du fait qu'au premier démarrage l'appareil se positionne automatiquement sur le cycle moyen. Pour le cycle sélectionné, la LED verte correspondante s'allume. Pendant la phase de lavage, la LED clignote jusqu'à la fin du cycle, pour ensuite redevenir verte fixe. Pour le démarrage du cycle, ouvrir le capot, introduire le panier et refermer le capot ; la LED sélectionnée commencera à clignoter pour ensuite devenir à lumière fixe à la fin du cycle complet.
• L'afficheur commencera à signaler les températures de lavage ou de rinçage suivant la fonction en cours de l'appareil.

N.B. si l'appareil dispose de la fonction d'attente rinçage, le lavage continuera jusqu'à ce que la température programmée de rinçage soit atteinte, après quoi il terminera son cycle. Pour activer le cycle continu, sélectionner

la led

commencera alors à clignoter, pour l'interrompre appuyer de nouveau sur

pour activer le rinçage qui conclura le cycle, quand la led deviendra verte et s'allumera de manière fixe. Pour les modèles équipés d'une pompe d'évacuation en fin de journée, enlever le trop-plein et appuyer sur

pendant 4 secondes, quand la led s'allume cela signifie que l'évacuation commence et qu'elle se à l'arrêt automatique de l'appareil.

9 CHOIX DU PROGRAMME

PROGRAMME		TYPE DE SALETE	DUREE (*)
		Verres	Courte 1’ 15” environ
		Verres, tasses, assiettes légèrement sales	Moyenne 2’ environ
		Couverts et assiettes très sales	Longue 3’ environ
		Vaiselle extrêmement sale	Continue de 0 à 10’

(*) La durée des cycles indiquée ci-dessus se réfère à un raccordement triphasé, avec une alimentation d'eau chaude à 50°C.

En cas d'alimentation à l'eau froide, la durée des cycles pourrait augmenter en fonction de la température de l'eau en entrée.

CHARGEMENT DE LA VAISSELLE

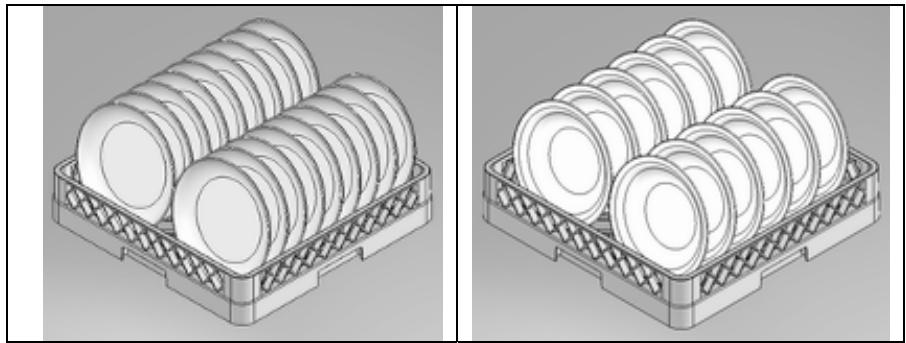

Assiettes

Le panier peut contenir

12 assiettes creuses ou 18 assiettes plates.

Nettoyer les assiettes des résidus solides (os, épluchures, noyaux, etc.); laisser tremper au préalable dans l'eau froide les assiettes présentant des résidus secs de fromage, œuf,...etc.

Placer les verres tournés vers le bas.

Couverts

Utiliser le panier prévu à cet effet. Disposer les couverts pêle-mêle de préférence avec le manche tourné vers le bas, en faisant attention de ne pas se blesser avec les dents des fourchettes et les lames des couteaux.

Évacuation totale en fin de journée

À la fin des opérations de lavage, procéder comme suit :

• placer l'interrupteur général sur "OFF" ;
• fermer l'interrupteur général mural ;
• fermer le robinet d'alimentation d'eau ;
• enlever le trop-plein (l'appareil commence à évacuer) ;
• une fois que la machine est complètement vide, enlever le filtre ;
• laver l'intérieur de la cuve et les filtres à l'aide de produits appropriés ;
• replacer les filtres et le trop-plein dans leurs logements respectifs.

Pour les modèles équipés d'une pompe d'évacuation (en option), en fin de journée enlever le trop-plein et appuyer

sur la touche d'évacuation 🎨 pendant 4 secondes, dès que la led 🎨 s'allume, cela signifie que l'évacuation commence. Elle se terminera à l'arrêt automatique de l'appareil.

Après une évacuation totale, il est conseillé de nettoyer les filtres en suivant les indications reportées au paragraphe précédent.

Ne pas arrêter le lave-vaisselle lorsque de l'eau est dans la cuve, exécuter toujours l'évacuation au préalable

10 ENTRETIEN ET NETTOYAGE

Même si le lave-vaisselle ne nécessite aucun entretien programmé particulier, il est conseillé de le faire contrôler deux fois par an par un technicien spécialisé.

N.B. : Le fabricant décline toute responsabilité relative à des endommagements intentionnels ou dus à l'incurie, à la négligence, au non-respect des prescriptions, des instructions et des normes ou à des raccordements incorrects.

10.1 Nettoyage quotidien

Le lave-vaisselle répond au degré de protection IPX4, mais il est interdit d'utiliser des jets d'eau directs pour le nettoyage.

Nettoyage du filtre pendant la journée

En cas d'utilisation particulièrement intense, il est conseillé d'effectuer le nettoyage du filtre tous les 30 à 40 cycles pour maintenir le bon fonctionnement de l'appareil. Pour cette opération, exécuter l'évacuation partielle de la cuve.

Enlever les filtres (il suffit de les soulever de leur logement comme l'illustre la figure), en évitant de faire tomber des résidus grossiers dans le puits sous les filtres, nettoyer ces derniers des résidus et les rincer abondamment. Les replacer correctement. Pour cette opération, ne pas utiliser d'objets pointus ou coupants.

Nettoyer les éventuelles incrustations de calcaire pour éviter toute accumulation.

- Nettoyer soigneusement et fréquemment les surfaces à l'aide d'un chiffon humide. Utiliser des produits de nettoyage neutres, non abrasifs, dépourvus de substances à base de chlore, corrosives ou endommageant l'acier inox.

Ne pas utiliser non plus les produits reportés ci-dessus pour nettoyer le sol sous le lave-vaisselle ou à proximité de celui-ci pour éviter que des vapeurs ou des gouttes ne puissent endommager les surfaces en acier.

10.2 Contrôles périodiques

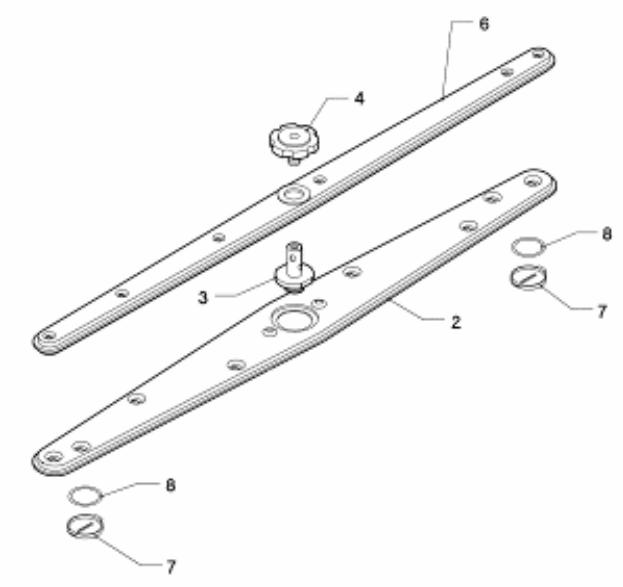

Démonter les arroseurs (inférieur et supérieur 2-4) en dévissant la vis centrale (4) ; dévisser les bouchons aux deux extrémités des arroseurs de lavage (7).

Nettoyer les trous et les gicleurs sous un jet d'eau courante propre ; pour cette opération, ne pas utiliser d'outils susceptibles de causer des dommages. Remonter soigneusement les arroseurs.

Nettoyer l'extérieur de l'appareil à l'aide d'un chiffon humide et de savon neutre, puis rincer soigneusement et sécher.

10.3 Non-utilisation prolongée

S'il est prévu de ne pas utiliser le lave-vaisselle pendant une période assez longue, il faut vidanger le dispositif de distribution du produit de lavage et du liquide de rinçage pour éviter toute cristallisation et tout dommage aux pompes : retirer les tuyaux d'aspiration des bacs de produit de lavage et de liquide de rinçage, puis les plonger dans un récipient contenant de l'eau propre, exécuter quelques cycles de lavage, puis effectuer l'évacuation complète.

Enfin, fermer l'interrupteur général, fermer le robinet d'amenée d'eau. Les tuyaux d'aspiration du produit de lavage et du liquide de rinçage devront être réinsérés dans les bacs au moment de la mise en service, en prenant soin de ne pas les inverser (tuyau rouge = produit de lavage ; tuyau transparent = liquide de rinçage).

Ne pas laisser l'appareil sous tension, inactif et inutilisé pendant des périodes plus ou moins longues.

PROBLEME	CAUSE POSSIBLE	SOLUTION POSSIBLE
LE TEMOIN NE S'ALLUME PAS [IMAGE]	Absence de tension de réseau	Vérifier le branchement au réseau électrique.
LE PROGRAMME DE LAVAGE NE DEMARRE PAS	Le remplissage du lave-vaisselle n'est pas encore terminé.	Attendre que la led devienne rouge.
MAUVAIS RESULTATS DE LAVAGE	Trous de lavage des arroseurs bouchés ou incrustés	Démonter et nettoyer les arroseurs (10.2 Contrôles périodiques)
	Produit de lavage ou liquide de rinçage insuffisant ou non approprié	Vérifier le type et la quantité du produit de lavage.
	Assiettes/verres mal rangés	Disposer les assiettes/verres de manière adéquate.
	Basse température de lavage	Vérifier la température affichée, si elle est inférieure à 50° contacter le service après-vente.
	Cycle sélectionné inadéquat	Augmenter la durée du cycle de lavage, notamment si la vaisselle est très sale ou sèche.
RINÇAGE INSUFFISANT	Gicleurs des arroseurs bouchés Boiler incrusté de calcaire	Vérifier la propreté des gicleurs et si l'adoucisseur éventuellement monté fonctionne correctement.
VERRES ET COUVERTS TACHES	Liquide de rinçage inadéquat et mal distribué.Dureté de l'eau supérieure à 12°dF ou beaucoup de sels dissous	Vérifier si le bac du liquide de rinçage correspond au type d'eau du réseau. Si le problème persiste, contacter le service après-vente..
PRESENCE D'EAU DANS LA CUVE APRES L'ÉVACUATION	Tuyau d'évacuation mal positionné ou partiellement bouché	Vérifier si le tuyau et l'évacuation du lave-vaisselle ne sont pas obstrués et si le tuyau d'évacuation n'est pas positionné trop haut ; voir schéma de raccordement.

12 ANOMALIES AFFICHÉES (UTILISATEUR)

Après avoir arrêté et remis en marche l'appareil, si le problème persiste, procéder comme suit :

E1	Panne sonde Boiler
E2	Panne sonde cuve
E3	Timeout chargement eau ( la durée du chargement de l’eau a dépassé le temps configuré )
E6	Anomalie évacuation. A la fin de la phase d’évacuation la cpu relève encore de l’eau dans la cuve. Cette anomalie peut être due à : panne de la pompe d’évacuation (si elle est présente), obturation du tuyau d’évacuation, panne du pressostat de la cuve, temps du cycle d’évacuation configuré trop bas
E7	Timeout cuve 30 minutes
E8	Timeout Boiler 15 minutes
