AGB 669/DP-SP/3 - INSTRUCTION FOR USE - Eletrodoméstico WHIRLPOOL - Manual de utilização gratuito

Tipo de produto	Máquina de lavar louça profissional de capota
Marca	Whirlpool
Modelo	AGB 669/DP-SP/3
Uso	Coletivo (restauração, gastronomia)
Alimentação elétrica	400V/3+N 230V/1, 50 Hz
Potência máx. absorvida	6,75 kW
Potência resistência caldeira	6 kW
Potência resistência cuba	3 kW
Potência bomba de lavagem	0,75 kW
Pressão de alimentação água	200 - 400 kPa (2-4 bars)
Temperatura água de alimentação	50 - 60 °C (água quente)
Dureza água recomendada	7 - 12 °dF
Consumo água por ciclo de enxágue	3,5 L
Capacidade da caldeira	9 L
Capacidade da cuba	28 L
Duração dos ciclos (água 50°C)	1'15" (curto), 2' (médio), 3' (longo), até 10' (contínuo)
Nível sonoro	67 dB(A)
Grau de proteção	IPX4
Peso líquido	115 kg
Tipo de cabo	H05VV-F
Programas de lavagem	Curto, médio, longo, contínuo
Dosadores integrados	Produto de lavagem (mangueira vermelha) e líquido de enxágue (mangueira transparente)
Funções de segurança	Aterramento obrigatório, disjuntor diferencial, parada de emergência por interruptor geral
Manutenção	Limpeza diária dos filtros, desmontagem e limpeza periódica dos aspersores, controle semestral por um técnico
Peças de reposição	Utilizar exclusivamente peças originais Whirlpool
Conformidade	CEI-EN-IEC 60335-2-58/61770, diretivas WEEE 2002/96/EC

Perguntas frequentes - AGB 669/DP-SP/3 - INSTRUCTION FOR USE WHIRLPOOL

Como iniciar um ciclo de lavagem?

Pressione o interruptor geral para ligar o aparelho. O LED verde pisca durante o enchimento, depois fica fixo. Abra a tampa, insira o cesto, feche a tampa. Selecione o ciclo desejado (curto, médio, longo, contínuo) usando os seletores. O ciclo inicia automaticamente.

O que fazer se o código de erro E3 aparecer?

O código E3 indica um excedente do tempo de carga de água. Verifique se a torneira de alimentação de água está aberta e se a eletroválvula funciona corretamente. Se o problema persistir, contacte um técnico qualificado.

Como limpar os filtros?

Em caso de uso intensivo, limpe os filtros a cada 30 a 40 ciclos. Para isso, faça primeiro uma evacuação parcial da cuba. Levante os filtros de seu alojamento, limpe os resíduos e enxágue abundantemente com água limpa. Coloque-os de volta sem usar objetos pontiagudos.

Que tipo de detergente usar?

Use exclusivamente produtos de lavagem e líquidos de enxágue projetados para máquinas de lavar louça industriais. Não use produtos para lavagem à mão. Siga as instruções do fabricante do produto. Não misture diferentes detergentes.

Como realizar a drenagem no final do dia?

Coloque o interruptor geral em 'OFF', feche o interruptor de parede e a torneira de água. Remova o transbordo (a drenagem começa). Uma vez a cuba vazia, remova o filtro, limpe o interior e os filtros, e monte tudo novamente. Para modelos com bomba de drenagem, pressione a tecla de drenagem por 4 segundos.

Por que a lavagem é insuficiente?

Várias causas possíveis: furos dos aspersores entupidos (limpe-os), quantidade de detergente insuficiente ou inadequada, temperatura de lavagem muito baixa (verifique o display, se <50°C contacte o SAC), ciclo muito curto para o grau de sujeira, ou carregamento inadequado da louça. Adapte o programa e verifique as configurações.

Como fazer a manutenção da lava-louças em caso de inatividade prolongada?

Esvazie os dosadores de detergente e líquido de enxágue para evitar a cristalização. Remova as mangueiras dos recipientes e mergulhe-as em água limpa, depois execute alguns ciclos de lavagem. Faça uma drenagem completa. Desligue o interruptor geral e a torneira de água. Antes de recolocar em serviço, reconecte as mangueiras corretamente (vermelha = detergente, transparente = enxágue).

O que fazer se a louça apresentar manchas após o enxágue?

Verifique se o líquido de enxágue é adequado e se o dosador está corretamente ajustado. Se a água for dura (>12°dF) ou contiver muitos sais dissolvidos, um amaciador pode ser necessário. Se o problema persistir, contacte o serviço pós-venda.

Como ajustar a temperatura da caldeira e da cuba?

O acesso ao menu de configuração é reservado ao técnico. Para acessá-lo, desligue o aparelho, depois dentro de 6 segundos, pressione 7 vezes a tecla de ciclo. Use as teclas para selecionar os parâmetros P1 (temperatura caldeira, ajuste 60-95°C) e P2 (temperatura cuba, 40-65°C). Modifique e valide. Consulte o manual para mais detalhes.

O aparelho exibe o código E6. O que fazer?

O código E6 indica uma anomalia de drenagem: água ainda é detectada na cuba após a drenagem. Causas possíveis: bomba de drenagem defeituosa, tubo de drenagem entupido, pressostato de cuba com falha ou tempo de drenagem (parâmetro P0) muito curto. Verifique e limpe o tubo de drenagem, ou contacte um técnico.

MANUAL DE UTILIZADOR AGB 669/DP-SP/3 - INSTRUCTION FOR USE WHIRLPOOL

TEMPERATURA DE FUNCIONAMENTO: 0/60 °C

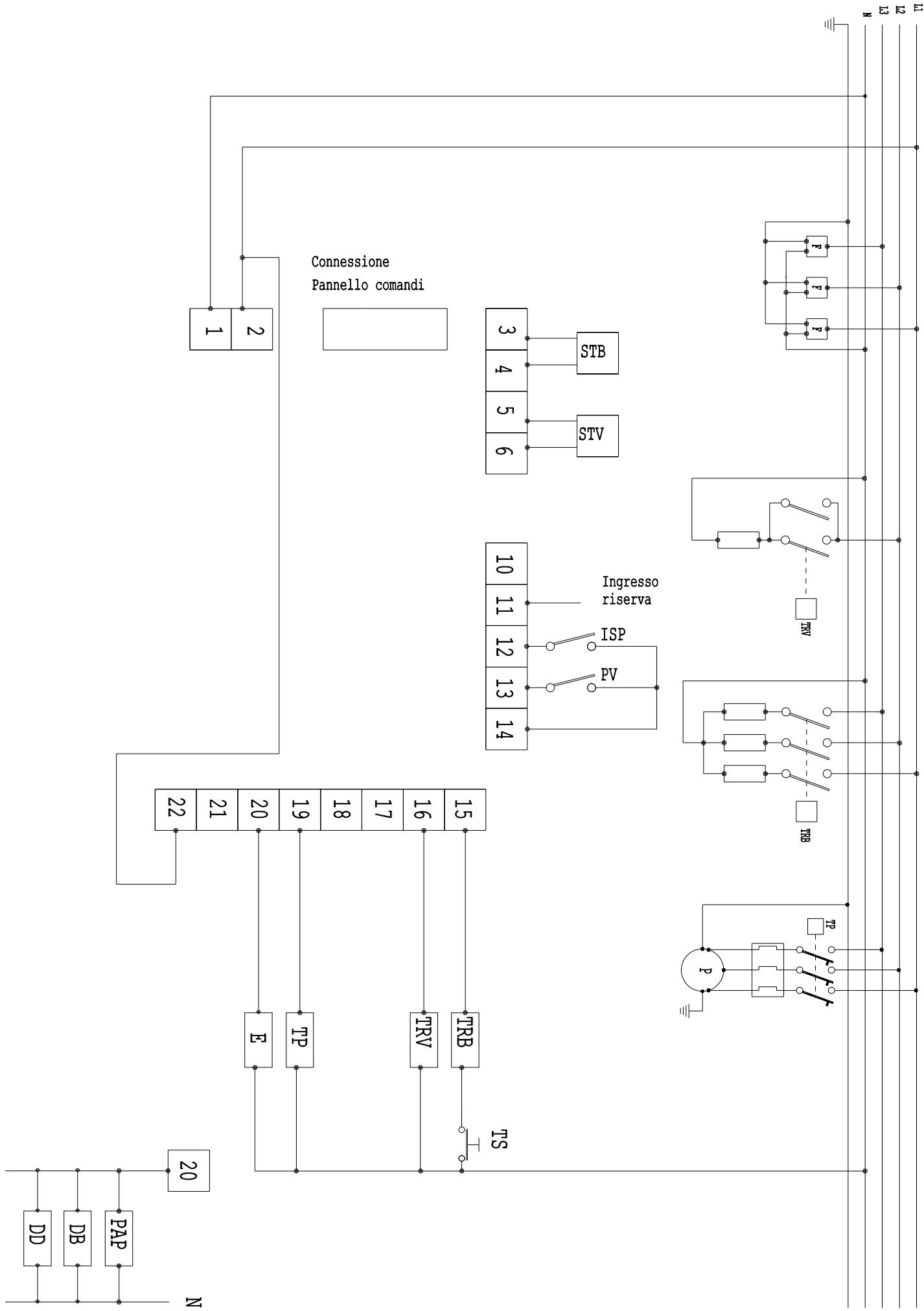

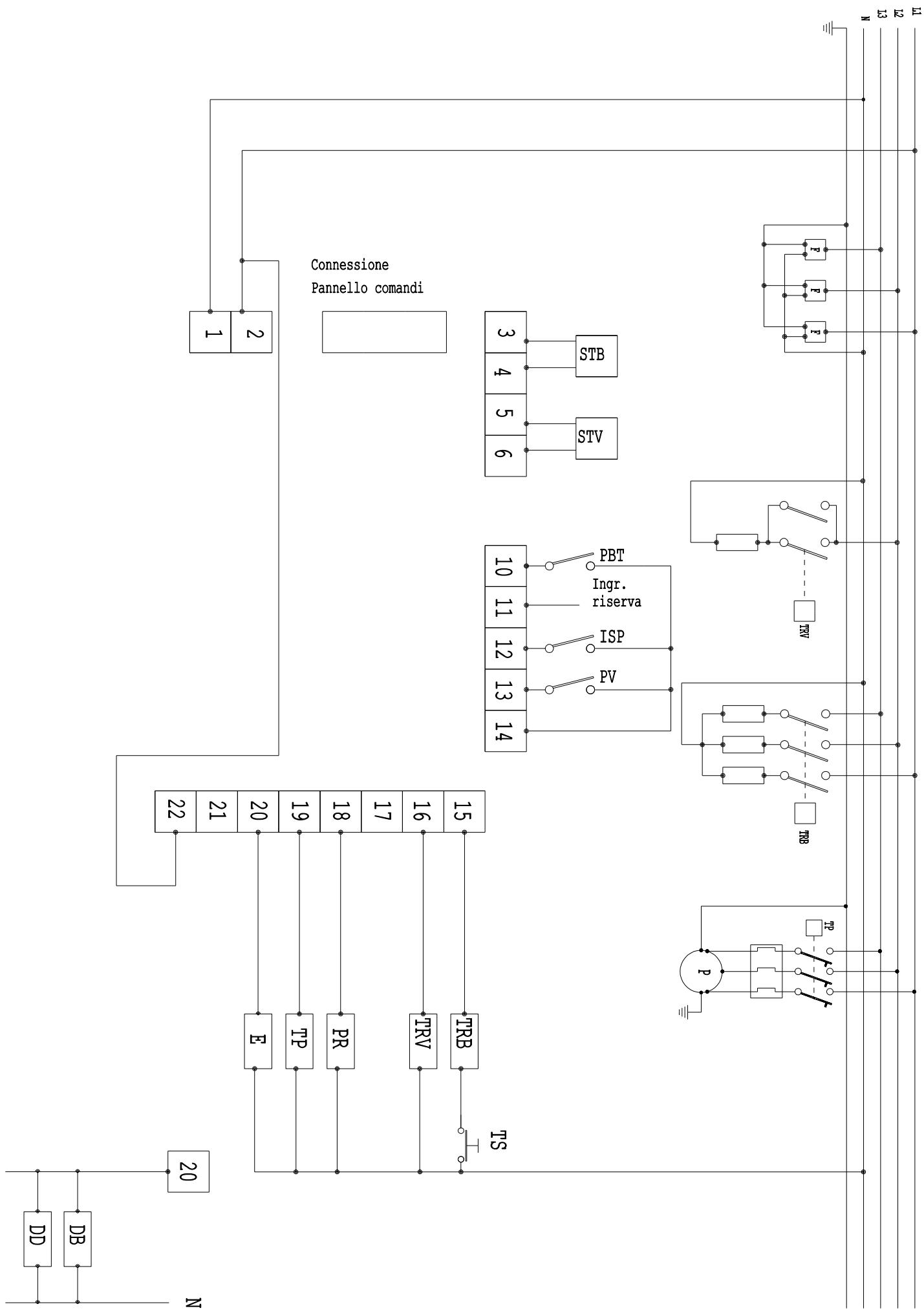

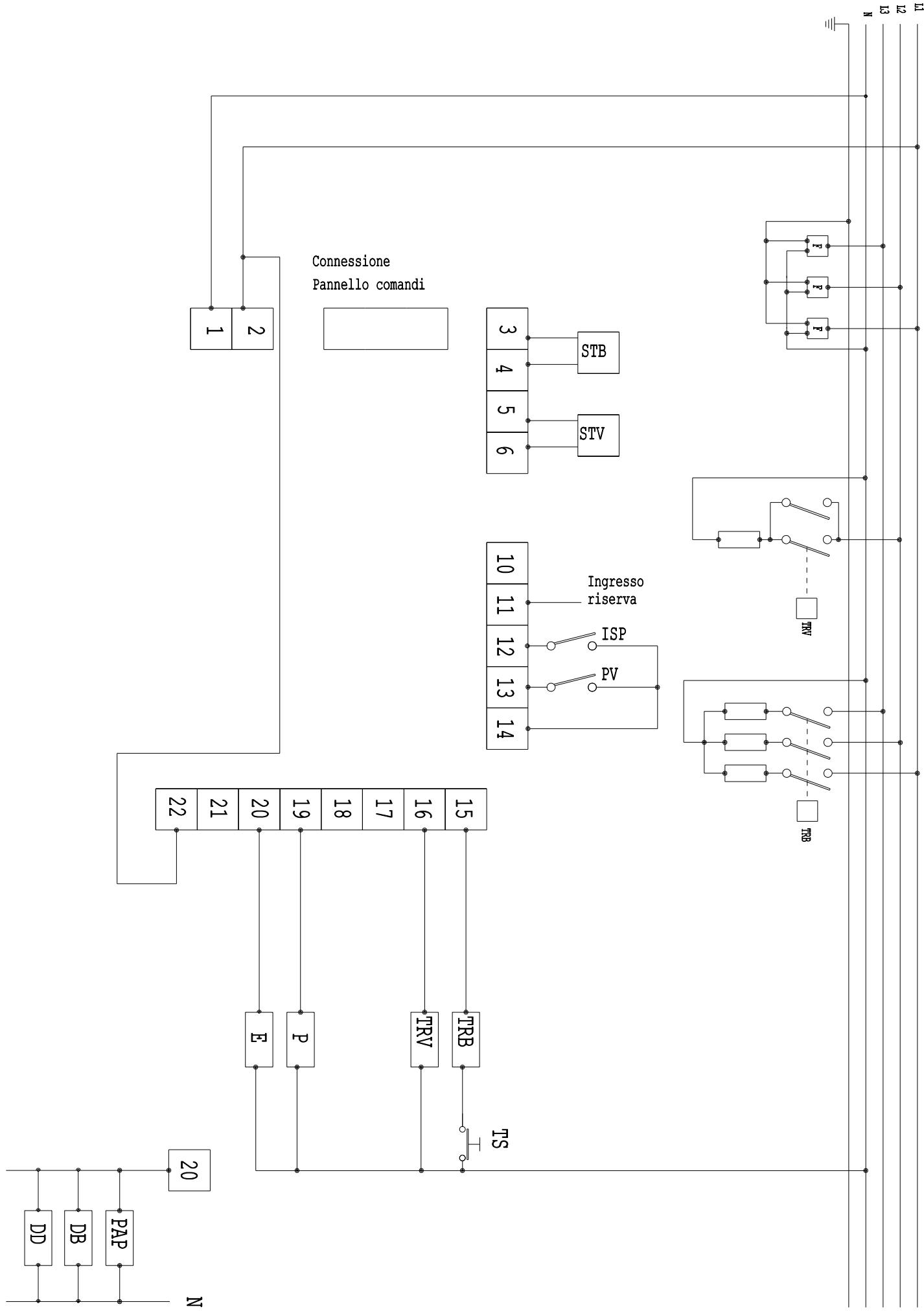

ESQUEMA DE LIGAÇÃO

Morsetto	Collegamento
1 – 2	ALIMENTAZIONE SCHEDA , 230 VAC
3 – 4	SONDA TEMPERATURA BOILER
5 – 6	SONDA TEMPERATURA VASCA
10	PRESSOSTATO BREAK-TANK
11	INGRESSO RISERVA
12	MICRO CAPOT
13	PRESSOSTATO VASCA , chiuso sopra livello
14	COMUNE INGRESSI
15	BOBINA TELERUTTORE RESISTENZE BOILER
16	RESISTENZA VASCA, max. 10 Amp.
17	-
18	-
18 B.TANK	POMPA RISCIACQUO (TIPO MACCHINA 4)
19	POMPA DI LAVAGGIO ( max. 1 HP )
20	EV. RISCIACQUO + POMPA AUMENTO PRESSIONE
21	POMPA DI SCARICO ( max. 0.75 HP ) Optional
22	ALIMENTAZIONE USCITE, fase 230 VAC

TEMPERATURA DE FUNCIONAMENTO: 0/60 °C

8.2 Antes da lavagem

1 Advertências para a segurança e utilização 2 Características técnicas 3 Instalação e posicionamento 4 INSTRUÇÕES PARA O INSTALADOR – ASSISTENTE TÉCNICO 5 Primeira colocação em serviço 6 Programações 7 Anomalias visualizadas no visor (técnico) 8 INSTRUÇÕES PARA O UTENTE 9 Escolha do programa 10 Manutenção e limpeza 11 Problemas e anomalias (utente) 12 Anomalias visualizadas no visor (utente)

13 Agradecemos-lhe pela escolha do produto.

14 Aconselhamos a ler atentamente todas as instruções contidas neste manual para conhecer as condições mais apropriadas para uma correta utilização da máquina de lavar louça.

15

16 INSTRUÇÕES TÉCNICAS:

São destinadas ao pessoal qualificado que deve efetuar a instalação, a colocação em serviço, a verificação e eventuais intervenções de assistência.

17

18 INSTRUÇÕES PARA O UTENTE

Indicam os conselhos de utilização, a descrição dos comandos e as corretas operações de limpeza e manutenção da máquina de lavar louça.

19

1 Advertências para a segurança e utilização

ESTE MANUAL CONSTITUI PARTE INTEGRANTE DA MÁQUINA DE LAVAR LOUÇA E É NECESSÁRIO GUARDÁ-LO SEMPRE ÍNTEGRO JUNTAMENTE COM O APARELHO.

O POSICIONAMENTO, AS LIGAÇÕES, A COLOCAÇÃO EM FUNÇÃO E A ELIMINAÇÃO DE INCONVENIENTES, E A SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO DEVEM SER EFECTUADOS POR PESSOAL QUALIFICADO.

A MÁQUINA DE LAVAR LOUÇA ESTÁ DESTINADA EXCLUSIVAMENTE A UM USO PROFISSIONAL E DEVE SER UTILIZADA POR PESSOAL QUALIFICADO. ESTÁ PREVISTA PARA A LAVAGEM DE LOUÇA (PRATOS, CHÁVENAS, TAÇAS, TELHAS, TALHERES) E SEMELHANTES NOS SECTORES GASTRONÓMICOS E NO RAMO DOS RESTAURANTES, COLECTIVOS, E ESTÁ CONFORME ÀS NORMAS INTERNACIONAIS DE SEGURANÇA ELÉCTRICA E MECÂNICA (CEI-EN-IEC 60335-2-58/61770) E DE COMPATIBILIDADE ELECTROMAGNÉTICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

O CONSTRUTOR DECLINA TODAS AS RESPONSABILIDADES POR DANOS A PESSOAS OU COISAS CAUSADOS PELO DESRESPEITO DAS INSTRUÇÕES PRESENTES NO MANUAL, PELO USO NÃO CORRECTO, PELA ALTERAÇÃO MESMO QUE DE UMA ÚNICA PARTE DO APARELHO E PELA UTILIZAÇÃO DE PEÇAS SOBRESSALENTES NÃO ORIGINAIS.

É OBRIGATÓRIA A LIGAÇÃO À TERRA CONFORME AS MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DA INSTALAÇÃO ELÉCTRICA.

ESTE APARELHO ESTÁ MARCADO EM CONFORMIDADE COM A DIRECTIVA EUROPEIA 2002/96/EC WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE).

CERTIFICANDO-SE DE QUE ESTE PRODUTO SEJA DESMANTELADO DE MODO CORRECTO, O UTILIZADOR CONTRIBUI PARA PREVENIR AS POTENCIAIS CONSEQUÊNCIAS NEGATIVAS PARA O AMBIENTE E A SAÚDE.

O SÍMBOLO ✉ NO PRODUTO OU NA DOCUMENTAÇÃO DE ACOMPANHAMENTO INDICA QUE ESTE PRODUTO NÃO DEVE SER TRATADO COMO LIXO DOMÉSTICO, MAS DEVE SER ENTREGUE AO PONTO DE RECOLHA APROPRIADO PARA A RECICLAGEM DE APARELHOS ELÉCTRICOS E ELECTRÓNICOS.

DESLIGUE O APARELHO SEGUINDO AS NORMATIVAS LOCAIS PARA O DESMANTELAMENTO DO LIXO. PARA MAIS INFORMAÇÕES SOBRE O TRATAMENTO, RECUPERAÇÃO E RECICLAGEM DESTE PRODUTO, CONTACTE O DEPARTAMENTO LOCAL COMPETENTE, O SERVIÇO DE RECOLHA DO LIXO DOMÉSTICO OU A LOJA ONDE COMPROU O PRODUTO.

NÃO INTRODUZA SOLVENTES COMO ÁLCOOL OU TEREBINTINA QUE POSSAM PROVOCAR UMA EXPLOSÃO. NÃO INTRODUZA LOUÇAS SUJAS DE CINZAS, CERA, VERNIZES.

NUNCA UTILIZE A MÁQUINA DE LAVAR LOUÇA OU AS SUAS PARTES COMO ESCADA, SUPORTE OU SUSTENTO PARA PESSOAS, COISAS OU ANIMAIS.

APOIAR-SE OU SENTAR-SE NA PORTA ABERTA DA MÁQUINA DE LAVAR LOUÇA PODE CAUSAR O BASCULAMENTO COM CONSEQUENTE PERIGO PARA AS PESSOAS.

NÃO DEIXE A PORTA DA MÁQUINA DE LAVAR LOUÇA ABERTA, DADO QUE PODE TROPEÇAR.

NÃO BEBA A ÁGUA RESIDUAL EVENTUALMENTE PRESENTE NA LOUÇA OU NA MÁQUINA DE LAVAR LOUÇA NO FINAL DO PROGRAMA DE LAVAGEM.

O APARELHO NÃO É APROPRIADO PARA O USO POR MENORES E PESSOAS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, COM FALTA DE EXPERIÊNCIA OU CONHECIMENTO. A UTILIZAÇÃO DO APARELHO É PERMITIDA A ESTAS PESSOAS SÓ SOB A SUPERVISÃO DE UMA PESSOA RESPONSÁVEL PELA SEGURANÇA DESTAS.

		AGB672 AGB669	AGB666 AGB670	AGB664
Tensão de alimentação	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Frequência	Hz	50	50	50
Potência máx. absorvida	kW	6,75	7,1	10,75
Potência resistência esquentador	kW	6	6	10
Potência resistência tanque	kW	3	3	3
Potência bomba lavagem	kW	0,75	1,1	0,75
Pressão água alimentação	kPa	200-400	200-400	200-400
Temperatura água alimentação	°C	50 – 60	50 – 60	15 – 30
Dureza água alimentação	°dF	7 – 12	7 – 12	7 – 12
Consumo água para ciclo de passagem por água	I	3,5	3,5	3,5
Capacidade esquentador	I	9	9	12
Capacidade tanque	I	28	35	28
Duração ciclos standard com alimentação água a 50°C	s	60/120/180/C	60/120/180/C	60/120/180/C
Nível ruído	dB(A)	67	67	67
Grau de protecção	IPX	4	4	4
Peso líquido	kg	115	123	118
Tipo de cabo de alimentação	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

Esquema elétrico – mudança de tensão

	400/3 Volt	230/3 Volt
Bomba Lavagem	Resistência Esquentador

3 Instalação e posicionamento

INSTALAÇÃO E POSICIONAMENTO

Coloque a máquina de lavar louça no lugar de instalação, remova a embalagem, verifique a integridade do aparelho e dos componentes; em caso de danos, estes devem ser notificados por escrito ao transportador.

Os elementos de embalagem (sacos de plástico, esferovite, pregos, etc.) não devem ser deixados ao alcance de crianças e animais domésticos, pois são potenciais fontes de perigo.

Todos os materiais utilizados para a embalagem são compatíveis com o ambiente. Estes podem ser conservados sem perigo ou serem desmantelados num centro de desmantelamento do lixo.

Os componentes de material plástico sujeitos a eventual desmantelamento com reciclagem estão marcados da seguinte maneira:

PE polietileno: película externa da embalagem, saco de instruções, sacos de proteção.

PP polipropileno: cintas.

PS poliestireno expansivo: cantos de proteção, tampa da embalagem.

Os componentes em madeira e cartão podem ser desmantelados respeitando as normas em vigor.

No final de vida útil do produto, evite de o despender no ambiente; o desmantelamento deve ser efetuado no respeito das normas em vigor. Todas as partes metálicas são em aço inoxidável e desmontáveis.

As partes de plástico estão marcadas com o símbolo do relativo material.

POSICIONAMENTO:

Atenção: O sistema interno e os locais nos quais são instalados os aparelhos para comunidade devem responder às normativas em vigor.

O construtor declina toda e qualquer responsabilidade por danos diretos ou indiretos a pessoas ou coisas derivados da falta de respeito destas normativas.

Antes da instalação, verifique que nas proximidades não haja ou estejam adequadamente protegidos objetos e materiais que possam ser danificados pelo vapor de água ou salpicos de soluções de lavagem.

Nivele a máquina de lavar louça (ajudando-se com um dispositivo de nível) nos quatro pés ajustáveis de modo a garantir a estabilidade; todas as outras soluções devem ser aprovadas pelo construtor.

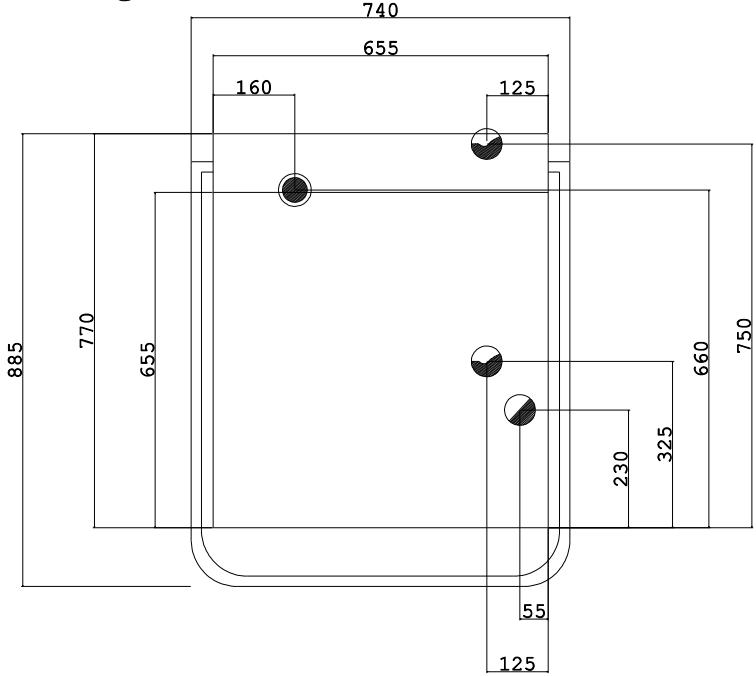

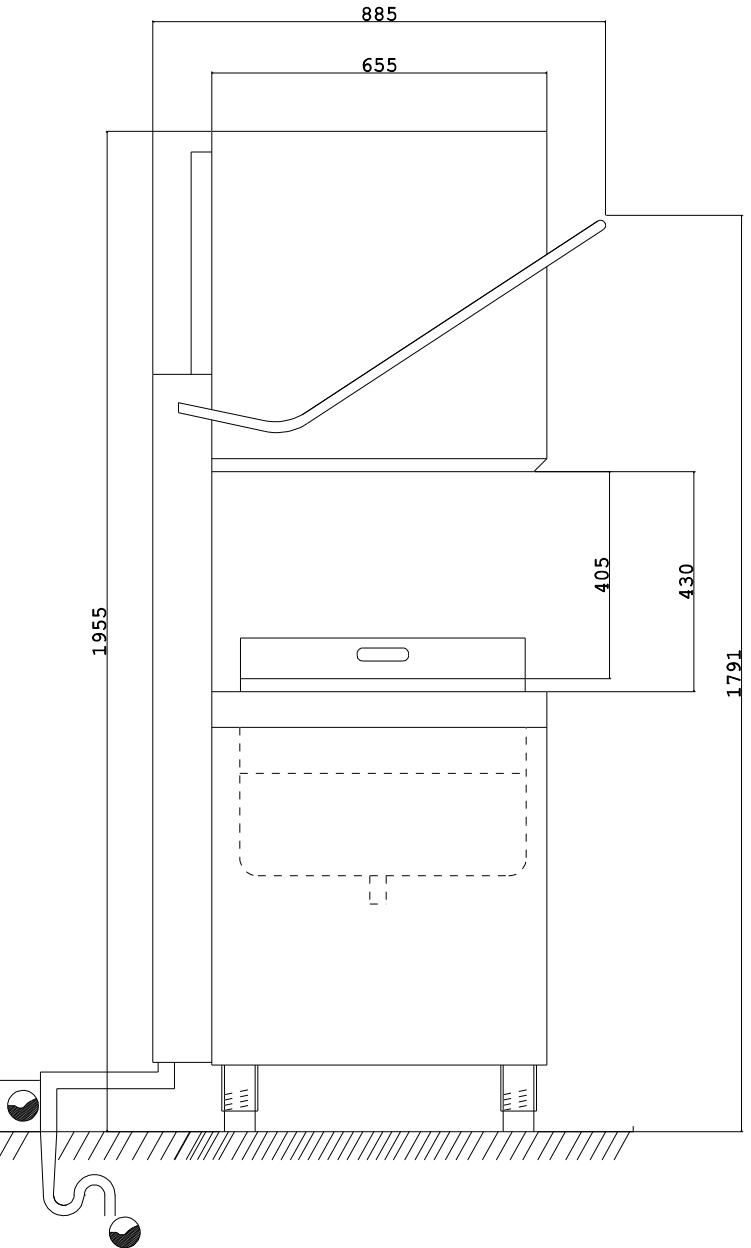

4 INSTRUÇÕES PARA O INSTALADOR ASSISTENTE TÉCNICO

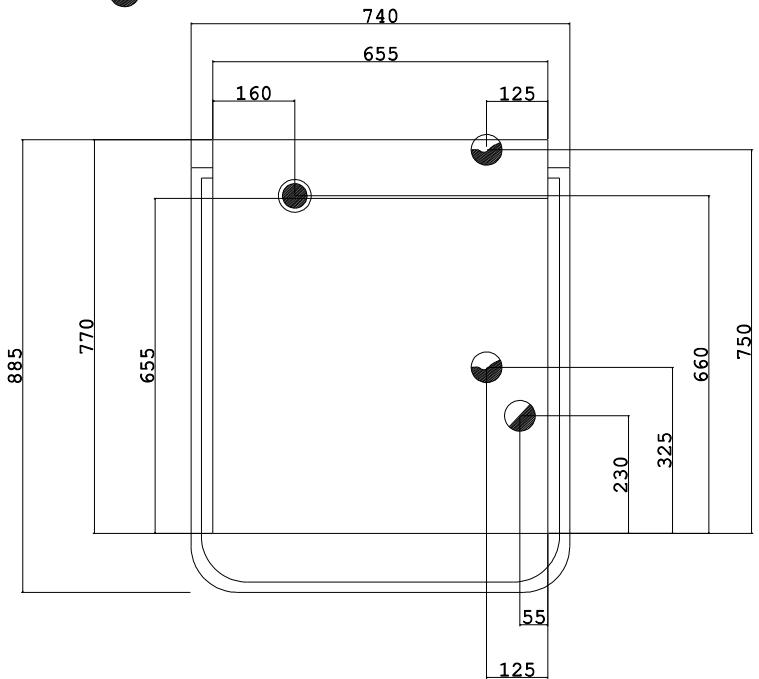

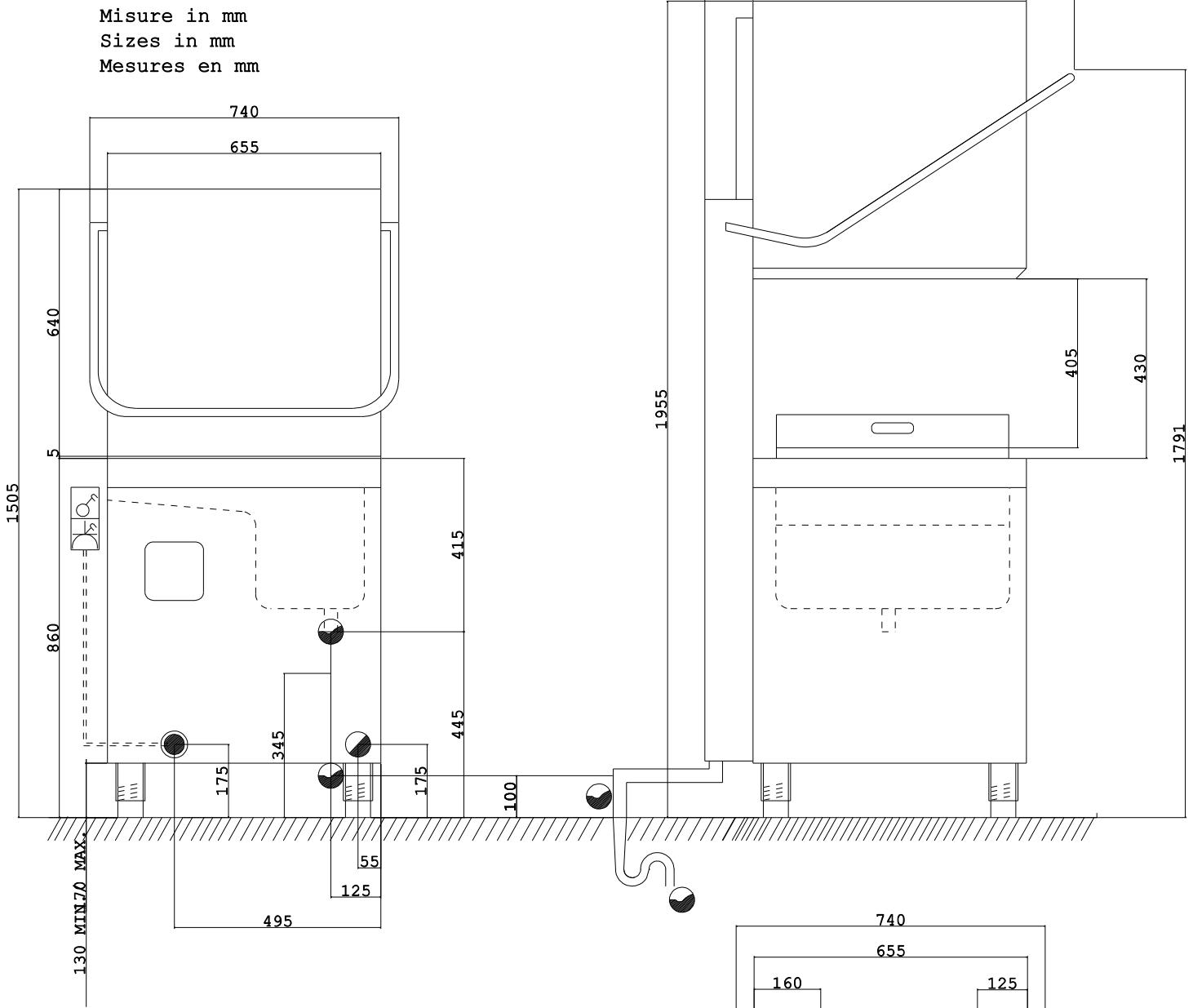

Ligação hidráulica e descarga:

Os tubos hidráulicos e o cabo de alimentação elétrica saem da zona traseira. Ligue o tubo de alimentação hídrica a uma tomada com a boca roscada 3/4" gás.

Para a ligação à rede hidráulica, utilize unicamente tubos novos; tubos velhos ou usados não devem ser utilizados.

A pressão dinâmica de alimentação deve estar compreendida entre 2 e 4 bar; se for superior, é necessário instalar um redutor de pressão.

É indispensável instalar uma torneira geral nos tubos de chegada da água de alimentação; a torneira deve ser acessível com a instalação terminada, não instale a torneira atrás da máquina de lavar louça.

A duração dos ciclos declarada refere-se à alimentação com água quente a 50°C.

Em caso de alimentação a água fria, a duração pode aumentar em relação à temperatura da água em entrada, sendo a máquina de lavar louça dotada de enxaguamento com temperatura e pressão constantes.

Descarga:

Todas as máquinas de lavar louça são equipadas com tubo para a ligação à descarga; isto deve-se providenciar no chão, com pileta com sifão.

Atenção: Certifique-se de que os tubos de alimentação e descarga não estejam dobrados, enrolados ou esmagados depois da instalação.

4.1 Ligação elétrica

A ligação elétrica da máquina de lavar louça e eventuais aparelhos suplementares deve ser efetuada por pessoal autorizado e qualificado, respeitando as normas em vigor, e ainda as disposições técnicas de ligação.

A potência total instalada está descrita na placa de dados técnicos do aparelho.

Os outros aparelhos devem ser protegidos juntamente com a máquina de lavar louça.

O instalador deve providenciar a instalação, conforme as normas em vigor, de um interruptor geral na linha de alimentação elétrica e de um interruptor diferencial compatível com as características da máquina.

Estes interruptores devem ser instalados perto das máquinas de lavar louça, devem ser facilmente acessíveis após a instalação e devem garantir a desconexão completa da rede elétrica nas condições da categoria de sobretensão III.

Atenção!!!

A máquina de lavar louça só está sem tensão quando o interruptor geral estiver desativado.

• Ligue o aparelho ao sistema equipotencial de utilização. O borne ▼ para a ligação está colocado na zona traseira inferior da máquina.
• O condutor de proteção (PE) é de cor amarelo-verde, o condutor neutro (N) de cor azul e os condutores de fase (L1, L2, L3) de cor preto, cinzento e castanho.

5 PRIMEIRA COLOCAÇÃO EM SERVIÇO

PRIMEIRA COLOCAÇÃO EM SERVIÇO

O sistema elétrico de proteção deve ser submetido a um teste funcional antes de ser colocado em exercício. A instalação deve ser efetuada e/ou verificada pelo revendedor autorizado, que se ocupará da primeira colocação em serviço e das instruções relacionadas com o funcionamento da máquina de lavar louça.

PREPARAÇÃO AO USO

Importante:

O dosador de abrilhantador está sempre presente; o dosador de detergente só em alguns modelos.

Se ambos os dosadores estão presentes, posicione as embalagens externas de detergente e de abrilhantador e introduza os respectivos tubos de aspiração colocados na parte traseira da máquina.

Tubo vermelho: detergente

Tubo transparente: abrilhantador

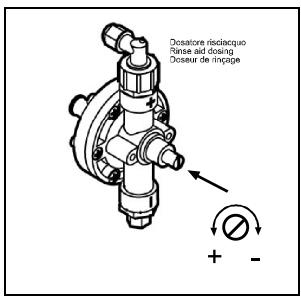

Antes de introduzir os tubos nas embalagens, aplique às extremidades o peso (necessário para manter a aspiração no fundo da embalagem) e o filtro, como indicado na figura.

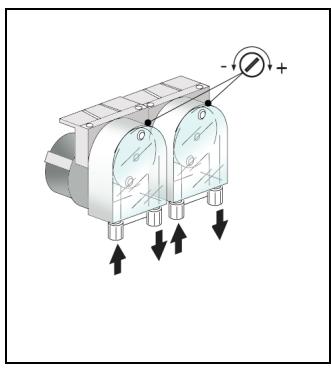

Para o ajuste, atue nos parafusos de regulação indicados na figura; aconselhamos efetuar a regulação por pessoal da sociedade fornecedora dos produtos de detergentes.

Se o dosador de detergente não estiver pré-montado, é possível instalá-lo sucessivamente encomendando o KIT relativo.

Em alternativa, é possível ligar um dosador externo efetuando a ligação elétrica com um cabo 2x0,5 mm tipo H05 RN-F, introduzido através da passagem indicada no esquema CARACTERÍSTICAS TÉCNICAS e ligado como no esquema elétrico em dotação com a máquina de lavar louça.

O dosador deve ser 230V 50 Hz com potência máxima absorvida de 15 W.

Ligue o dosador de detergente externo à máquina de lavar louça através do tubo vermelho acima indicado.

6 PREDISPOSIÇÃO MODELOS TRONIC (Instalador)

PREDISPOSIÇÃO

Durante a primeira entrada em funcionamento, providencie a configuração ou regulação das funções/parâmetros seguidamente indicados:

ALIMENTAÇÃO: 200 – 250 VAC.

POTÊNCIA ABSORVIDA: 4 VA

TEMPERATURA DE FUNCIONAMENTO: 0 / 60 °C

HUMIDADE DE FUNCIONAMENTO: máx. 90% sem condensação

NORMATIVAS: a placa foi projetada e construída em observância com as normativas europeias em vigor em matéria de segurança elétrica e de compatibilidade eletromagnética.

Em particular as seguintes:

EN 61000-6-3: Emissão para ambientes residenciais e comerciais

EN 61000-6-2: Imunidade para ambientes industriais

EN 61000-4-11: Imunidade às micro-interrupções de rede

EN 60335-1: diretiva segurança baixa tensão

ZERO CROSSING: o relé que alimenta a resistência elétrica do tanque foi concebido com a função “zero crossing”, que sincroniza a comutação deste relé, seja no fecho como na abertura, com a passagem pelo zero da tensão de rede, seja por frequências de rede de 50 Hz que por 60 Hz. Deste modo reduz-se notavelmente o desgaste dos contactos deste relé.

Borne	Ligação modelos a Capot
1 – 2	alimentação placa, 230 vac
3 – 4	sonda temperatura esquentador
5 – 6	sonda temperatura tanque
10	pressóstato break-tank
11	Entrada de reserva
12	micro capot
13	pressóstato tanque, fechado sobre o nível
14	comum entradas
15	bobina teleruptor resistências esquentador
16	resistência tanque, máx. 10 amp.
17	-
18	-
18 B.TANK	bomba passagem água (tipo máquina 4)
19	bomba de lavagem ( máx. 1 hp )
20	ev. passagem água + bomba aumento pressão
21	bomba de descarga (máx. 0.75 hp) opcional
22	alimentação saídas, fase 230 vac

Parâmetro	Descrição	Excursão	Pré-configurada
P0	Tempo ciclo de descarga	1-5'	1
P1	Temperatura Esquentador	60-95°C	82°C
P2	Temperatura Tanque	40-65°C	55°C
P3	Duração Passagem por Água	10-40"	13"
P4	Opção esquentador parado	SI/NO	0 NO
P5	Tipo máquina1 = lavagem breve, contínua (máximo 10')2 = lavagem breve, média, longa, contínua (máximo 10')3 = lavagem breve e média pré-configurada a 14 = break tank, lavagem média, longa e contínua com esta configuração a opção passagem por água fria deve ser "0"5 = com três ciclos de lavagem sem break tank para capot6 = com três ciclos de lavagem com break tank para capot
P6	Opção descarga com tubo ladrão	SI/NO	0 NO
P7	Opção passagem por água fria	SI/NO	0 NO
P8	Opção Regeneração	SI/NO	0 NO
P9	Duração máxima Carga de Água	1-10'	10'

Para entrar no menu fábrica é necessário seguir o seguinte procedimento:

1) desligue a máquina com o botão 2) até 6 segundos do desligamento da máquina pressione 7 vezes o botão No final dos 6 segundos no visor aparece escrito "P0". 3) Com o botão ⓞ selecione o parâmetro a modificar 4) Pressione o botão para visualizar no visor o parâmetro selecionado 5) modifique o parâmetro com o botão 6) confirme a alteração com o botão 7) selecione, da mesma maneira, outros parâmetros a modificar e modifique-os como acima descrito 8) Depois de ter programado todos os parâmetros da máquina, pressione o botão para sair

7 ANOMALIAS VISUALIZADAS NO VISOR

A máquina de lavar louça é capaz de sinalizar uma série de maus funcionamentos evidenciados no visor. Depois de ter desligado e aceso novamente a máquina, se o problema continuar atue como abaixo indicado:

E1	Avaria sonda esquentador	Substituir
E2	Avaria sonda tanque	Substituir
E3	Timeout carga de água ( a duração do carregamento de água ultrapassou o tempo programado em P9	Verifique a electroválvula – Verifique que a torneira da água esteja aberta
E6	Anomalia descarga. No final da fase de descarga a cpu detecta ainda água no tanque Pode ser devido a:	avaria bomba descargaObstrução do tubo de descargaavaria pressostáto tanquetempo ciclo de descarga (P0) programadodemasiado baixo
E7	Timeout tanque 30 minutos	Verifique termóstato tanque e termóstatosesquentador Controlo sondas invertidas
E8	Timeout esquentador 15 minutos	Verifique termóstato tanque e termóstatosesquentador Controlo sondas invertidas

8 INSTRUÇÕES PARA O UTENTE

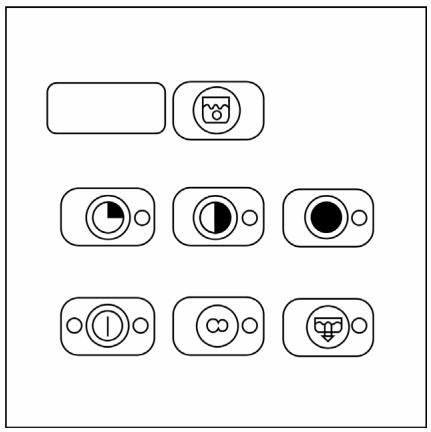

8.1 Painel de comando

	Botão on off
	Símbolo enchimento tanque
	Botão esvaziamento esquentador
	Ciclo lavagem breve
	Ciclo lavagem médio
	Ciclo lavagem longo
	Ciclo lavagem contínuo
○	Representações dos led: ○ desligado;; ⚙ a piscar/fixo

8.2 Antes da lavagem

Use unicamente detergentes e abrilhantadores para máquinas de lavar louça industriais.

Não utilize detergentes previstos para a lavagem à mão.

Aconselhamos a utilização de produtos especificamente estudados para esta máquina de lavar louça.

Durante o abastecimento dos depósitos preste atenção a não trocar os produtos, o que pode provocar maus funcionamentos e danos à máquina de lavar louça.

Não misture detergentes diversos, o dispositivo doseador pode-se danificar.

Os detergentes para máquinas industriais podem provocar graves irritações. Respeite atentamente as instruções do produtor de detergente descritos na embalagem.

Abra a torneira de rede da água (utilização)	Verifique:		Active o interruptor geral (utilização), no visor, aparece "OFF".
	O nível de detergente e abrilhantador nas embalagens	A posição correcta dos filtros, a rotação dos braços, a ausência de corpos estranhos na máquina de lavar louça.

8.3 PRIMEIRA UTILIZAÇÃO DIÁRIA (tanque e esquentador vazios)

Accione o interruptor na parede, acendem-se dois pontos luminosos no visor, o led à esquerda do interruptor

Iluminar-se-á de vermelho para sinalizar máquina em tensão, coloque o demasiado cheio e feche a

- Pressione o interruptor geral, o led à direita do interruptor torna verde e a máquina inicia o carregamento. O led começa a piscar e com o carregamento terminado fica fixo verde

- Seleccione o tempo de lavagem desejado actuando nos selectores. Presente que no primeiro accionamento a máquina se posiciona automaticamente no ciclo médio para o ciclo seleccionado ilumina-se o led verde relativo. Durante a fase de lavagem o led pisca até ao final do ciclo, para tornar em seguida a verde fixo. Para o accionamento do ciclo abra a capot, introduza o cesto e feche a capot, o led seleccionado iniciará a piscar para depois ficar fixo no final do ciclo completo. - O visor iniciará a sinalizar as temperaturas de lavagem ou de enxaguamento em base à função em curso da máquina.

Nota: Se a máquina estiver predisposta com aguardar enxaguamento, a lavagem continuará até alcançar a

temperatura de enxaguamento programada depois disso termina o seu ciclo. Para o ciclo contínuo depois de o ter seleccionado começará a piscar o led, para o interromper pressione novamente e iniciará o enxaguamento que terminará o ciclo quando o led, ficará iluminado de verde fixo. Para os modelos com bomba de descarga no final do funcionamento tire o demasiado cheio e mantenha

pressionado por 4 segundos, quando o led se acende inicia a descarga que terminará que a máquina se desligue automaticamente.

9 ESCOLHA DO PROGRAMA

PROGRAMA	TIPO DE SUJIDADE	DURAÇÃO
	Copos	Breve cerca 1’ 15”
	Copos, chávenas, pratos pouco sujos	Média cerca 2’
	Talheres e pratos muito sujos	Longo cerca 3’
	Louça muito suja	Contínua de 0 a 10’

(*) A duração dos ciclos acima indicados refere-se a ligações trifásicas, com alimentação a água quente a 50°C.

Em caso de alimentação a água fria, a duração dos ciclos pode aumentar em relação à temperatura da água em entrada.

CARREGAMENTO DA LOUÇA

Pratos

O cesto pode conter

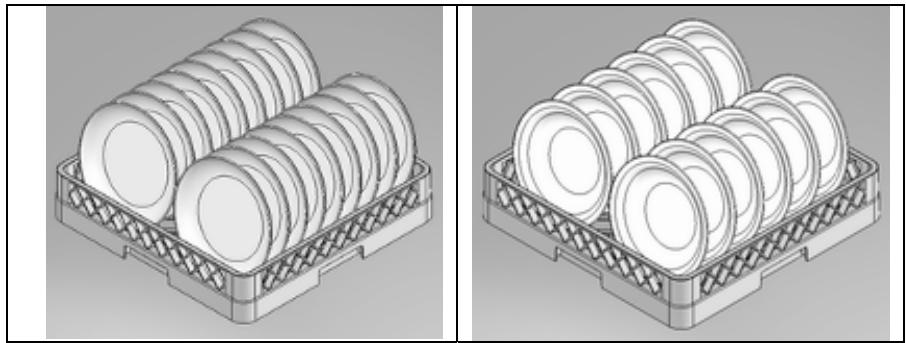

12 pratos fundos ou 18 pratos rasos. Retire os resíduos sólidos dos pratos (ossos, cascas, caroços, etc.); deixe preventivamente de molho em água fria os pratos com resíduos secos de queijo, ovo... etc.

Posicione os copos virados para baixo.

Talheres

Utilize o cesto/s apropriados. Disponha os talheres ao contrário, de preferência com a pega virada para baixo, tomando atenção a não se ferir com as pontas dos garfos e as lâminas das facas.

Descarga total no final do dia

No final das operações de lavagem, comporte-se como segue:

• coloque o interruptor geral na posição "OFF";
• desative o interruptor geral de parede;
• feche a torneira de alimentação de água;
• tire o demasiado cheio (a máquina inicia a descarregar);
• com a máquina descarregada, retire o filtro;
• lave o interior do tanque e os filtros com produtos apropriados;
• coloque novamente o filtro e o demasiado cheio nos respectivos alojamentos.

Para os modelos com bomba de descarga (opcional), no final do funcionamento, retire o demasiado cheio e

mantenha pressionado o botão de descarga por 4 segundos; quando o LED se acende, inicia a descarga, que terminará quando a máquina se desligar automaticamente.

Depois de uma descarga total, aconselhamos a limpeza dos filtros, como está explicado no parágrafo anterior.

Não desligue a máquina de lavar louça com água no tanque; efectue sempre a descarga.

10 MANUTENÇÃO E LIMPEZA

Apesar de não ser exigida uma manutenção especial programada, aconselhamos a fazer controlar a máquina de lavar louça por um técnico especializado duas vezes por ano.

NOTA: danificações intencionais ou derivadas de desatenção, negligência, da falta de respeito das prescrições, instruções e normas, ou por ligações erradas, não são de considerar responsabilidade do construtor.

10.1 Limpeza diária

A máquina de lavar louça responde ao grau de protecção IPX4, mas é proibido utilizar jactos de água directos para a limpeza.

Limpeza do filtro durante o dia

Aconselhamos, em caso de utilização especialmente gravosa, efectuar a cada 30-40 ciclos a limpeza do filtro, mantendo a máquina em condições operacionais; para fazer isto, efectue a “descarga parcial depósito”.

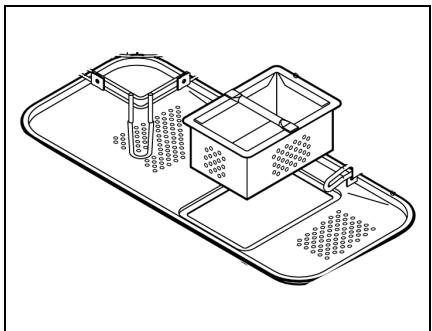

Remova os filtros (é suficiente levantá-los do seu alojamento, como indicado na figura), prestando atenção para que resíduos de maiores dimensões não caiam no poço debaixo dos filtros; limpe-os e enxagúe-os abundantemente, voltando a introduzi-los correctamente; não intervenha com objectos pontiagudos ou cortantes.

Limpe eventuais incrustações de calcário para evitar acúmulos;

- Limpe cuidadosamente e frequentemente as superfícies com um pano úmido; utilize detergentes neutros, não abrasivos, que não contenham substâncias à base de cloro, produtos que corroam ou danifiquem o aço inox.

Não utilize os produtos acima indicados nem que seja para limpar o pavimento debaixo da máquina de lavar louça ou nas proximidades.

para evitar que vapores ou gotas possam produzir danos às superfícies em aço.

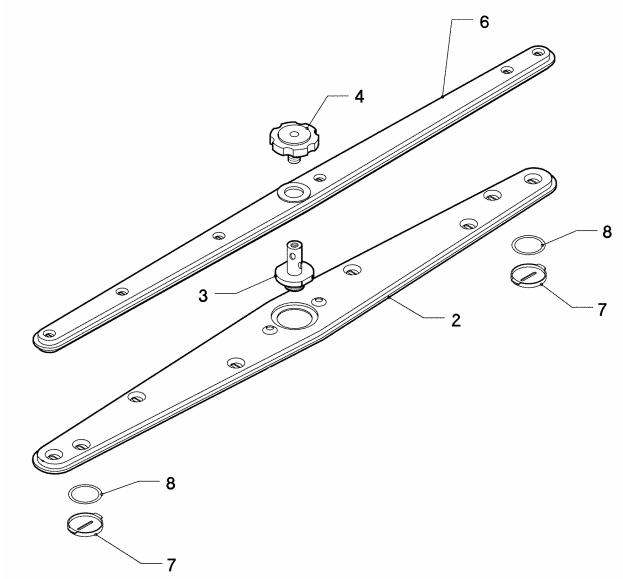

Desmontar os aspersores (inferior e superior 2-4), desapertando o parafuso central (4); desapertar a tampa das duas extremidades dos aspersores de lavagem (7).

Limpar os orifícios e os injetores por baixo de um jato de água corrente limpa, não usar apetrechos que possam provocar danos. Montar novamente os aspersores com cuidado.

Limpe externamente a máquina com um pano úmido e sabão neutro, enxaguando e secando com cuidado.

10.3 Paragem prolongada

Quando se prevê não utilizar a máquina de lavar louça por um período de tempo demasiado longo, é necessário efetuar o esvaziamento do dispositivo de distribuição de detergente e abrilhantador para evitar cristalizações e danos nas bombas. Tire os tubos de aspiração das embalagens de detergente e abrilhantador e mergulhe-os numa embalagem com água limpa, efetue alguns ciclos de lavagem, efetue uma descarga completa.

Por fim, desative o interruptor geral, feche a torneira de entrada da água; os tubos de aspiração de detergente e abrilhantador serão introduzidos novamente nas embalagens no momento em que esta seja colocada novamente a funcionar, prestando atenção a não os inverter (tubo vermelho = detergente; tubo transparente = abrilhantador).

Não deixe o aparelho inativo aceso e inutilizado por períodos de tempo mais ou menos longos.

PROBLEMA	CAUSA POSSÍVEL	SOLUÇÃO POSSÍVEL
NÃO SE ACENDE O INDICADOR DE REDE	Falta tensão de rede	Verifique a conexão à rede eléctrica.
O PROGRAMA DE LAVAGEM NÃO SE ACCIONA	O enchimento da máquina de lavar louça ainda não terminou	Aguarde que se acenda o led
RESULTADOS DE LAVAGEM POBRES	Foros de lavagem dos braços obstruídos ou incrustados	Desmonte e limpe os braços (10.2 Controlos periódicos)
	Detergente ou abrilhantador insuficiente ou não apropriado	Verifique o tipo e quantidade de detergente.
	Pratos / copos mal posicionados	Coloque os pratos / copos adequadamente.
	Baixa temperatura de lavagem	Verifique a temperatura visualizada no visor, se inferior aos 50° contacte a Assistência.
	Ciclo programado não apropriado	Aumente a duração do ciclo de lavagem, em especial se muito sujo ou parcialmente seco.
ENXAGUAMENTO INSUFICIENTE	Bicos distribuidores obstruídos Esquentador incrustado de calcário	Verifique a limpeza dos bicos e se o abrilhantador eventualmente montado funciona correctamente.
COPOS E TALHERES MANCHADOS	Abrilhantador não adequado ou não distribuído correctamente. Dureza da água superior aos 12° dF ou muitos sais desfeitos.	Verifique a embalagem do abrilhantador e se é apropriado ao tipo de água de rede. Se o problema continuar contacte a assistência.
PRESENÇA DE ÁGUA NO TANQUE DEPOIS DA DESCARGA.	Tubo de descarga mal posicionado ou parcialmente obstruído.	Verifique que o tubo e a descarga da máquina de lavar louça não sejam obstruídos e que a descarga não esteja posicionada demasiado em cima, veja esquema de ligação.

12 ANOMALIAS VISUALIZADAS NO VISOR (UTENTE)

Depois de ter desligado e voltado a acender a máquina, se o problema continuar, deve contactar a assistência técnica comunicando o tipo de erro no visor.

E1	Avaria sonda esquentador
E2	Avaria sonda tanque
E3	Timeout carga de água ( a duração da carga de água ultrapassou o tempo programado)
E6	Anomalia descarga. No final da fase de descarga a cpu detecta ainda água no tanquePode ser devido a: Avaria bomba descarga (se presente), obstrução do tubo de descarga, avaria pressostato tanque, tempo ciclo de descarga programado demasiado baixo
E7	Timeout tanque 30 minutos
E8	Timeout esquentador 15 minutos

MODELLO MODEL MODELE	kW
AGB 664	10.75

Allacciamento elettrico - Electrical connectionBranchement électrique - ElektroanschluB		Morsetto equipotenziale - Equipotential termicalBome équipotentiel - Potetentilausgleichklemme			NON IN DOTAZIONE NOT INCLUDENDPAS EN DOTATION NICHT DABEI
3	MorsettieraTerminal board 3 N ± Plaque à barnesKlemmenbrett	400 v	Ingresso acqua caldaHot water inletEntrée eau chaudeWamwassereintritt	bar/KPa 3/300	3/4"Rubinetto di intercettazioneIsolator valveRobinet de barrageAbssperrhahn
		50 Hz			L/h 135
		15.5 A
1	MorsettieraTerminal board 1 N ± Plaque à barnesKlemmenbrett	v	Ingresso acqua freddacold water inputEntrée eau froidekaltwassereiintritt	bar/KPa	Interruttore magnetotermico differenzialeDifferential magnetothermic switchInterrupteur magnètothermique différentielMagnetothermischer differentialschalter
		Hz			L/h
		A
N ±	Cavo elettricoElectrical cableCâble électriqueElektrokabel	V	Scarico acqua Vidange eauWater drain WasserAbflub		32
		Hz
		mm2

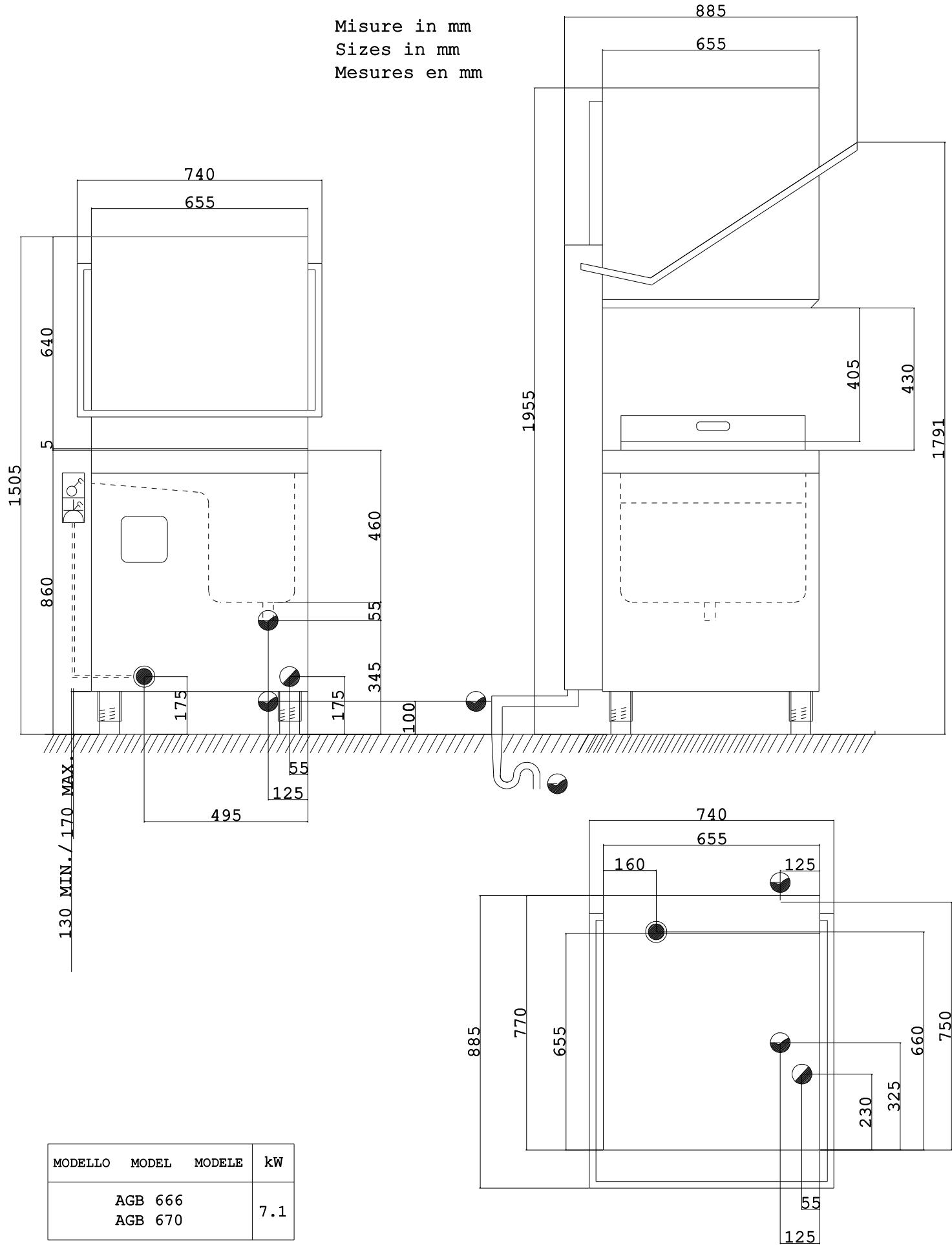

MODELLO	MODEL	MODELE	kW
	AGB 666		7.1
	AGB 670

Allacciamento elettrico - Electrical connectionBranchement électrique - ElektroanschluB		Morsetto equipotenziale - Equipotential termicalBome équipotentiel - Potetentilaausgleichklemme			NON IN DOTAZIONE NOT INCLUDEDPAS EN DOTATION NICHT DABEI
3	MorsettieraTerminal board 3 N* Plaque à bornesKlemmenbrett	400 v	Ingresso acqua caldaHot water inletEntrée eau chaudeWamwassereintritt	bar/KPa 3/300	3/4"Rubinetto di intercettazioneIsolator valveRobinet de barrageAbssperrhahn
		50 Hz			L/h 135
		10.5 A
1	MorsettieraTerminal board 1 N* Plaque à bornesKlemmenbrett	v	Ingresso acqua freddacold water inletEntrée eau froidekaltwassereiintritt	bar/KPa	Interruttore magnetotermico differenzialeDifferential magnetothermic switchInterrupteur magnètothermique différentielMagnetothermischer differentialschalter
		Hz			L/h
		A
~N*	Cavo elettricoElectrical cableCâble électriqueElektrokabel	V	Scarico acqua Vidange eauWater drain WasserAbflub		32
		Hz
		mm 2

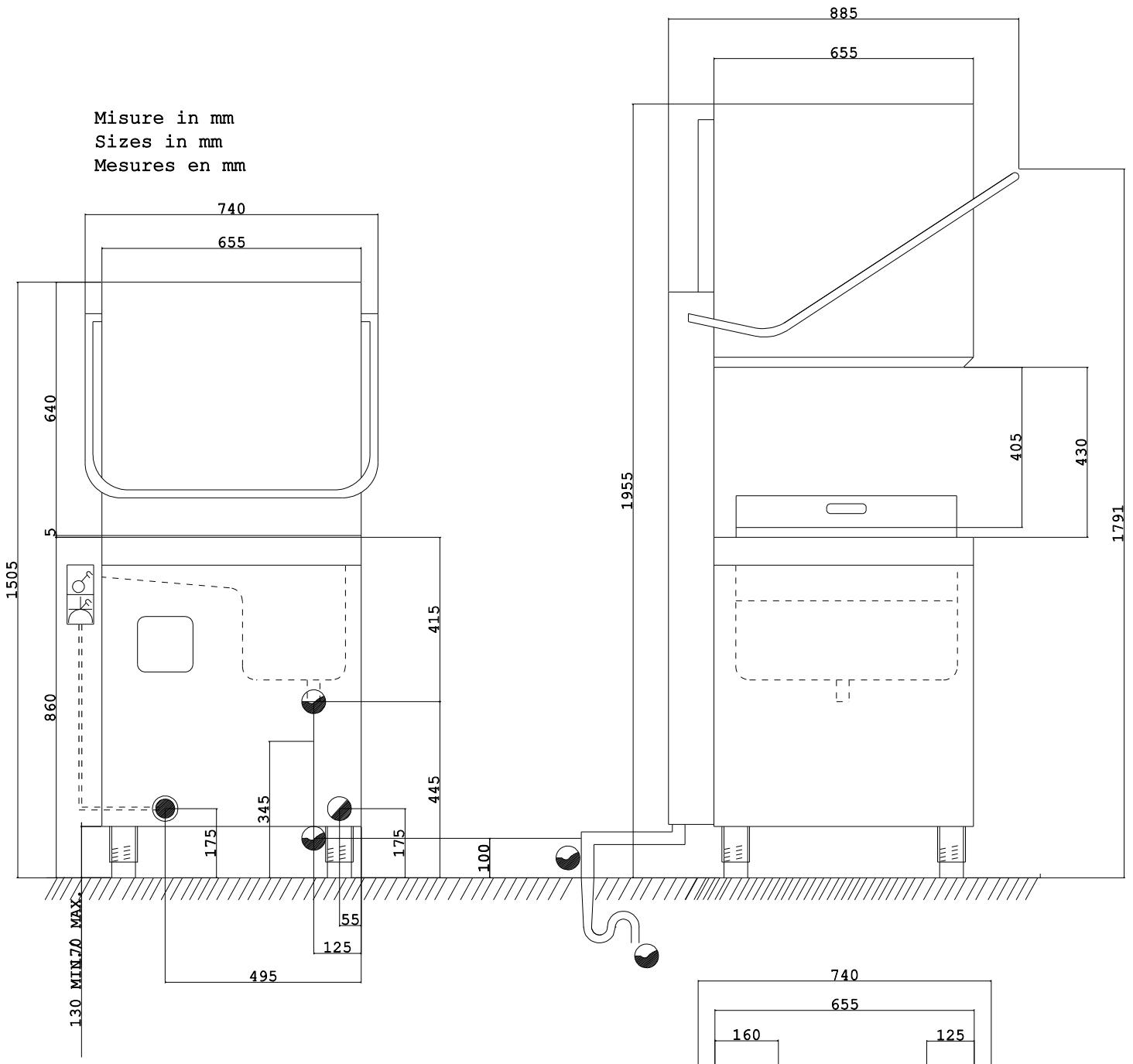

MODELLO MODEL MODELE	kW
AGB 669	6.75

Allacciamento elettrico - Electrical connectionBranchement électrique - ElektroanschluB		Morsetto equipotenziale - Equipotential termicalBome équipotentiel - Potetentilaausgleichklemme			NON IN DOTAZIONE NOT INCLUDENDPAS EN DOTATION NICHT DABEI
3	MorsettieraTerminal board 3 N Plaque à barnesKlemmenbrett	400 v	Ingresso acqua caldaHot water inletEntrée eau chaudeWamwassereintritt	bar/KPa 3/300	3/4" L/h 135Rubinetto di intercettazioneIsolator valveRobinet de barrageAbssperrhahn
		50 Hz
		10 A
1	MorsettieraTerminal board 1 N Plaque à barnesKlemmenbrett	v	Ingresso acqua freddacold water inputEntrée eau froidekaltwassereiintritt	bar/KPa	Interruttore magnetotermico differenzialeDifferential magnetothermic switchInterrupteur magnètothermique différentielMagnetothermischer differentialschalter
		Hz
		A			L/h
N	Cavo elettricoElectrical cableCâble électriqueElektrokabel	V	Scarico acqua Vidange eauWater drain WasserAbflub		32
		Hz
		mm 2

PV	Pressostato Vasca	Tank Pressostat
ISP	Interruttore Sicurezza Porta	Door Safety Switch
STV	Sonda Temperatura Vasca	Tank Temperature Sensor
STB	Sonda Temperatura Boiler	Boiler Temperature Sensor
TRB	Teleruttore Resistenza Boiler (Bobina)	Boiler Resistance Remote Control Switch (Coil)
TRV	Teleruttore Resistenza Vasca (Bobina)	Tank Resistance Remote Control Switch (Coil)
E	Elettrovalvola Risciacquo	Rinse Electrovalve
DB	Dosatore Brillantante	Rinse-aid Metering Unit
P	Pompa Lavaggio	Wash Pump
DD	Dosatore Detergente	Detergent Metering Unit
PR	Pompa Risciacquo	Rinse pump
TP	Teleruttore Pompa Lavaggio (Bobina)	Wash Pump Remote Control Switch (Coil)
TPL	Termica Pompa Lavaggio	Wash Pump Thermal
TS	Termostato Sicurezza	Safety Thermostat
F	Filtri Antidisturbo	Antistatic filters

PV	Presostato tanque	Pressostáto Tanque
ISP	Interruptor de seguridad puerta	Interruptor de Segurança da Porta
STV	Sonda Temperatura Tanque	Sonda da Temperatura do Tanque
STB	Sonda Temperatura Hervidor	Sonda da Temperatura do Esquentador
TRB	Telerruptor Resistencia hervidor (bobina)	Telerruptore Resistência Esquentador (Bobina)
TRV	Telerruptor Resistencia Tanque (bobina)	Telerruptore Resistência Tanque (Bobina)
E	Electroválvula de enjuague	Electroválvula Enxaguamento
DB	Dosificador abrillantador	Dosador de abrilhantador
P	Bomba de lavado	Bomba Lavagem
DD	Dosificador detergente	Dosador Detergente
PR	Bomba de enjuague	Bomba Enxaguamento
TP	Telerruptor bomba de lavado (Bobina)	Telerruptor Bomba Lavagem (Bobina)
TPL	Térmico bomba de lavado	Térmica Bomba Lavagem
TS	Termostato de seguridad	Termostáto de Segurança
F	Filtros antiparásito	Filtros Anti disturbo

PV	Druckregler Tank	Pressostat cuve
ISP	Sicherheitsschalter Tür	Interrupteur de sécurité Porte
STV	Temperatursonde Tank	Sonde de température cuve
STB	Temperatursonde Boiler	Sonde de température Boiler
TRB	Fernschalter Boiler-Heizkörper (Spule)	Télérupteur résistance Boiler (bobine)
TRV	Fernschalter Tank-Heizkörper (Spule)	Télérupteur résistance cuve (bobine)
E	Nachspül-Magnetventil	Electrovanne de rinçage
DB	Klarspüler-Dosierer	Doseur liquide de rinçage
P	Waschpumpe	Pompe de lavage
DD	Spülmittel-Dosierer	Doseur produit de lavage
PR	Nachspül-Pumpe	Pompe de rinçage
TP	Fernschalter Waschpumpe (Spule)	Télérupteur pompe de lavage (bobine)
TPL	Überlastschutz Spülpumpe	Relais thermique pompe de Lavage
TS	Sicherheitsthermostat	Thermostat de sécurité
F	Funkentstörung	Filtres antiparasites

NOVO TIPO DE ESQUEMA ELÉTRICO AGB 670 WHIRPOOL - TRONIC - 400V/3
