Type de produit	Haut-parleur stéréo avec station d'accueil pour iPod/iPhone
Marque	Kicker
Modèle	iKick iK350
Dimensions (H x L x P)	103 x 381 x 178 mm
Poids	3,3 kg (7,38 lb)
Alimentation	12 V CC, 3 A (adaptateur secteur fourni)
Puissance de sortie	2 x 10 W RMS (1 % THD)
Réponse en fréquence	65 Hz – 20 kHz
Haut-parleur grave (woofer)	102 mm (4 po) pleine gamme
Haut-parleur aigu (tweeter)	13 mm (1/2 po) dôme de soie
Radiateur passif	114 x 114 mm (4,5 x 4,5 po) arrière
Connectivité	Dock pour iPod/iPhone, entrée auxiliaire 3,5 mm, sortie vidéo composite RCA, sortie audio RCA
Contrôles	Commande rotative (volume, menu) et télécommande infrarouge
Afficheur	LCD pour menu système (volume, aigus, graves, source)
Consommation en veille	Charge iPod continue en veille
Entretien et nettoyage	Chiffon sec uniquement ; ne pas utiliser de détergent
Précautions de sécurité	Ne pas exposer à l'eau, ne pas obstruer la ventilation (dégagement 10 cm), éviter sources de chaleur
Garantie	Consulter le revendeur pour les conditions

FOIRE AUX QUESTIONS - iKick iK350 KICKER

Que faire si aucun son ne sort du iK350 ?

Vérifiez d'abord que le volume est réglé à un niveau audible sur le iK350 et sur le périphérique connecté. Assurez-vous que le mode sourdine (Mute) n'est pas activé. Vérifiez les branchements de l'alimentation et que l'appareil est sous tension. Si rien ne fonctionne, débranchez l'appareil de la prise murale pendant 10 secondes puis rebranchez-le pour le réinitialiser. Si vous utilisez une source auxiliaire, confirmez que le mode Aux-In est activé.

La télécommande ne fonctionne pas, que faire ?

Assurez-vous qu'aucun objet ne bloque le capteur infrarouge situé en bas à gauche de la grille de l'enceinte droite. Vérifiez la pile de la télécommande (CR2025 3V) et remplacez-la si nécessaire. Essayez de pointer directement vers le capteur. Si le problème persiste, testez avec un autre iPod ou contactez l'assistance.

Mon iPod ne répond plus après l'avoir placé sur la station d'accueil

Le niveau sonore élevé peut provoquer le gel de l'iPod. Utilisez le patin antivibratoire fourni (voir figure 2). Pour débloquer, appuyez sur le bouton Lecture/Pause pendant environ 6 secondes. Si cela ne suffit pas, réinitialisez l'iPod : mettez le commutateur Hold en position Arrêt, puis appuyez simultanément sur les boutons Menu et Centre (ou Lecture/Pause selon le modèle) pendant 6 secondes.

L'authentification de l'iPod échoue, que faire ?

Si l'icône Dock clignote plus de 60 secondes, débranchez et rebranchez l'iPod. Vérifiez que l'iPod est compatible (tous les modèles sont supportés). Si le problème persiste, essayez avec un autre iPod ou iPhone. Contactez l'assistance technique Kicker ou Apple si nécessaire.

Comment utiliser l'entrée auxiliaire pour un autre appareil ?

Branchez votre appareil (lecteur MP3, smartphone) à l'entrée stéréo 3,5 mm à l'arrière du iK350 à l'aide du câble fourni. Activez la source Aux-In en utilisant la commande rotative : appuyez pour naviguer jusqu'à 'SOURCE', puis tournez pour sélectionner 'AUX'. Vous pouvez aussi utiliser la télécommande : appuyez sur 'Mode', puis les flèches haut/bas.

Le son est déformé, comment y remédier ?

La distorsion peut provenir d'un niveau d'entrée trop élevé. Réduisez le volume de l'appareil connecté en entrée auxiliaire. Vérifiez également les réglages d'aigus et de graves ; des réglages extrêmes peuvent provoquer une distorsion. Assurez-vous que le radiateur passif n'est pas obstrué.

Comment régler les aigus et les graves ?

Utilisez la commande rotative : appuyez brièvement pour passer du volume aux aigus (TREB), puis aux graves (BASS). Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer. L'écran LCD confirme le réglage. Vous pouvez aussi utiliser la télécommande en pressant le bouton Mode pour accéder à ces réglages.

Le iK350 reste en mode veille, comment le réveiller ?

Appuyez brièvement sur le bouton de commande rotative pour sortir du mode veille (Standby). Si l'appareil ne s'allume pas, vérifiez que le câble d'alimentation est bien branché à la prise secteur et à l'arrière de l'appareil. Le voyant STBY doit normalement s'éteindre lorsqu'il est sous tension.

Puis-je connecter un écran externe ?

Oui, branchez un câble vidéo composite RCA entre la sortie vidéo à l'arrière du iK350 et l'entrée vidéo de votre écran. Assurez-vous que la sortie vidéo de l'iPod est activée. Pour plus d'informations, consultez le manuel de votre iPod.

Comment nettoyer le iK350 ?

Utilisez uniquement un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de détergent, d'alcool ou de produits abrasifs. Évitez de laisser pénétrer de l'humidité dans les ouvertures. Débranchez l'appareil avant le nettoyage.

MODE D'EMPLOI iKick iK350 KICKER

Manuel d'utilisation

Made for

iPod

Works with

iPhone

Authorized KICKER Dealer:

Purchase Date:

Model Number:

Serial Number:

iK350

Réglage agrée KICKER :

Date d'achat :

Numéro de modèle:

iK350

Numéro de série :

Le système stéreo numérique KICKER iKICK iK350 pour iPhone et iPod a été conçu pour vous faire vivre en musique chez vous avec le baladeur iPod. Le iK350 est équipé de deux haut-parleurs pleine gamme KICKER de 102 mm et de deux haut-parleurs d'aigus à dôme de soie de 13 mm, alimentés par un puissant amplificateur stéreo à traitement numérique du signal. Le radiateur passif carré (caisson de graves) de 114 mm, à l'arrière du iK350, équilibre le signal acoustique en apportant la réponse BASSE FREQUENCY percutante qui fait la notoriété des caissons de graves KICKER. La commande rotative et la télécommande à infrarouge permettent un réglage simple et rationnel du système stéreo iK350. Le iK350 peut être utilisé avec tout baladeur iPod existant. En outre, le iK350 offre de nombreuses possibilités de raccordement, notamment des sorties RCA stéreo et une entrée auxiliaire stéreo de 3 mm, pour l'intégration d'autres appareils audio au système stéreo iK350.

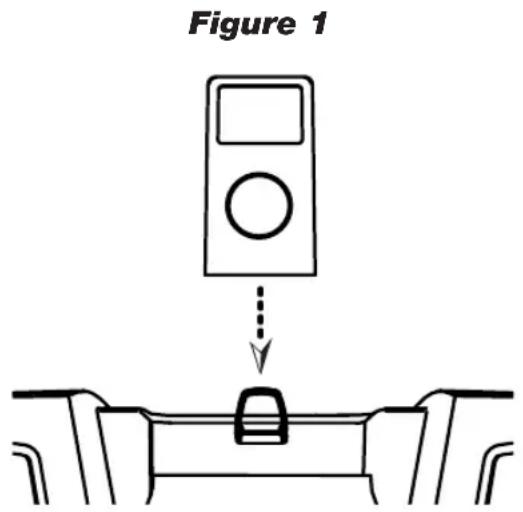

Installation du baladeur IPOD dans la station d'accueil

1. Fixez le Device Support réglable à la baie d'amarrage.
2. Insérez le baladeur iPod dans le connecteur de station d'accueil du IK350.
3. Branchez le câble d'alimentation à la prise d'alimentation à courant continu à l'arrière du iK350.
4. Branchez la fiche à 2 broches à une prise de courant protégée par un limiteur de surtension.

L'IK350 commencera par authentifier votre iPod. Pendant ce temps, l'icone du « Dock » clignotera jusqu'à ce que l'authentification soit terminée. Si l'icone continue à clignoter après 60 secondes, l'authentification a échoué. Débrancher et rebrancher l'iPod. Si les problèmes persistent, essayer avec un autre iPod ou autre dispositif iPhone, ou contacter l'assistance technique de KICKER ou Apple.

1. Agir sur le bouton de contrôle rotatif pour sortir du mode Stand-by et activer l'IK350.

Modèle : IK350

Type de haut-parleur 2 voies

Diamètre du haut-parleur de graves, pouces (mm) 4 (102)

Diamètre du haut-parleur d'aigus, pouces (mm) 1,5 (13)

Type de haut-parleur d'aigus : Dôme de mylar

Taille du radiateur passif, pouces (mm) 4,5 × 4,5 (114 × 114)

Puissance efficace, watts, pour 1 % de distorsion harmonique totale 2 X 10

Plage de fréquence effective, Hz 65 - 20K

Alimentation, volts (ampères) 12 (3)

Hauteur, pouces (mm) 8 (103)

Largeur, pouces (mm) 15 (381)

Profondeur, pouces (mm) 7 (178)

Poids, livres (kg) 7,38 (3,3)

Figure 2

Figure 3

Importantes consignes de sécurité

Lisez et respectez toutes les instructions de ce manuel. Respectez toutes les consignes et procédures de sécurité afin d’éviter de vous blesser ou d’endommager votre produit KICKER ou votre baladeur.

Le iK350 ne doit pas être utilisé à proximité d'eau ni dans un environnement où existe un risque d'exposition aux liquides. Cela comprend notamment les lieux où peuvent survenir des égouttements, des éclaboussures, des fuites, des déversements ou l'exposition à la pluie. Ne pas placer de récipient de liquide sur le système stéréo iK350 ou à proximité. Ne pas utiliser de détergent pour nettoyer le système stéréo iK350. Utiliser exclusivement un chiffon sec pour le nettoyage du iK350. N'utiliser le iK350 que dans les lieux permettant une ventilation adéquate avec un dégagement d'au moins 10 cm tout autour du iK350. Ne pas couvrir le iK350 et ne pas l'installer sur une surface présentant des obstacles pouvant gêner la circulation d'air à travers le système stéréo iK350. Ne pas placer le iK350 à proximité d'une source de chaleur. Cela comprend notamment les cuisinières, les radiateurs, les éléments chauffants, les sources de chaleur des appareils électroniques, et tout lieu où le rayonnement solaire peut entraîner une température excessive. Ne pas installer le iK350 à proximité d'une flamme et ne pas placer d'objet inflammable près de l'appareil. La prise de courant utilisée pour l'alimentation du iK350 doit être accessible à tout moment. La fiche électrique polarisée à 2 broches comporte une lame large et une lame étroite compatibles avec la fente large et la fente étroite des prises de courant utilisées aux États-Unis et au Canada. Ne pas forcer pour brancher la fiche dans la prise. Si la fiche fournie avec l'appareil ne rentre pas dans la prise murale, demander à un electricien de remplacer cette prise murale par un modèle actuel. Le cordon d'alimentation ne doit pas être placé à un endroit où il risque d'être pinç, piétiné, accroché ou accidentellement débranché de la prise de courant ou de l'entrée du iK350. Ne pas faire passer le câble par un passage de porte ni sous des objets risquant d'endommager les fils ou de déchirer l'isolant qui les entoure. Utiliser exclusivement l'alimentation fournie par le fabricant avec le iK350. Il est conseillé d'utiliser un limiteur de surtension/regulateur d'alimentation et de débrancher le iK350 lors d'un orage ou de toute situation pouvant entraîner des variations du réseau électrique.

Utilisation de la commande rotative du MENU système

La commande rotative du système stéreo iK350 offre une interface utilisateur intuitive. Le réglage des options du menu système indiquées par l'afficheur à cristaux liquides représenté ci-dessous est accessible par la commande rotative. Le bouton de commande rotative sert de bouton-poussoir pour la mise sous tension du iK350 et permet de parcourir les menus offerts par l'écran à cristaux liquides. En tournant ce bouton, vous pouvez régler les paramètres du menu sélectionné.

Exercer des pressions brèves sur le bouton de contrôle rotatif pour faire défiler les sélections des menus. Exercer une pression prolongée pour allumer et éteindre l'appareil.

Figure 4 Menu du système iK350 Tourner la commande rotative pour régler les paramètres du menu système.

Une fois l'alimentation branchée sur l'entrée d'alimentation à courant continu à l'arrière du IK350, l'appareil est en mode « Standby » (veille), comme l'indique le menu système sur l'afficheur à cristaux liquides. Pour permettre l'appareil sous tension, appuyez une fois sur le bouton de commande rotative. Lorsque l'appareil est sous tension, le voyant lumineux à DEL « DOCK » est allumé sur le Menu Systeme.

Volume: Par défaut, le iK350 est en mode de réglage du volume et l'afficheur à cristaux liquides indique « Vol ». Tournez le bouton rotatif pour augmenter ou réduire le volume. La commande rotative repasse automatiquement en mode de commande de volume au bout d'un certain temps, lorsque aucun autre menu n'a été sélectionné.

Pour parcourir les autres menus, il suffit d'utiliser la commande rotative comme bouton-poussoir. Chaque pression sur le bouton permet de passer au menu suivant : TREB>BASS>DOCK/AUX>VOL (aigus>graves>entrée AUX.>vol.), puis retour à la commande « Treb »

Aigus : Pour régler les aigu cheur à cristaux liquides indique « Treb ». Tournez le bouton de commande rotative dans le sens horaire pour augmenter le niveau des aigus et dans le sens antihoraire pour le réduire.

Graves : Pour régler les grave cheur à cristaux liquides indique « Bass ». Tournez le bouton de commande rotative dans le sens horaire pour augmenter le niveau des graves et dans le sens antihoraire pour le réduire.

Entrée auxiliaire : Sources d'entrée (DOCK/AUX) : Pour activer l'entrée auxiliaire du iK350, il faut brancher un dispositif externe sur l'entrée auxiliaire stéréo 1/8 pouce située sur la partie avant de l'appareil. Utiliser le bouton de contrôle rotatif comme bouton-poussoir et faire défiler les menus jusqu'à ce que "SOURCE" s'affiche sur l'écran. Tourner le bouton de contrôle rotatif dans le sens des aiguilles d'une montre puis en sens contraire pour passer de la source d'entrée auxiliaire à la source d'entrée DOCK. Il est aussi possible d'activer la source d'entrée auxiliaire en appuyant une fois sur le bouton Mode de votre télécommande, puis appuyer sur les flèches haut/bas pour sélectionner la source d'entrée.

Veille: En mode veille, le iK350 est mis hors tension, mais la charge du baladeur iPod présent dans la station d'accueil se poursuit tant qu'une source d'alimentation continue est branchée à l'arrière du iK350. Pour se mettre en mode attente (stand by), presser et maintenir le bouton de contrôle rotatif jusqu'à ce que l'unité s'éteigne et que le voyant « STBY » s'illumine.

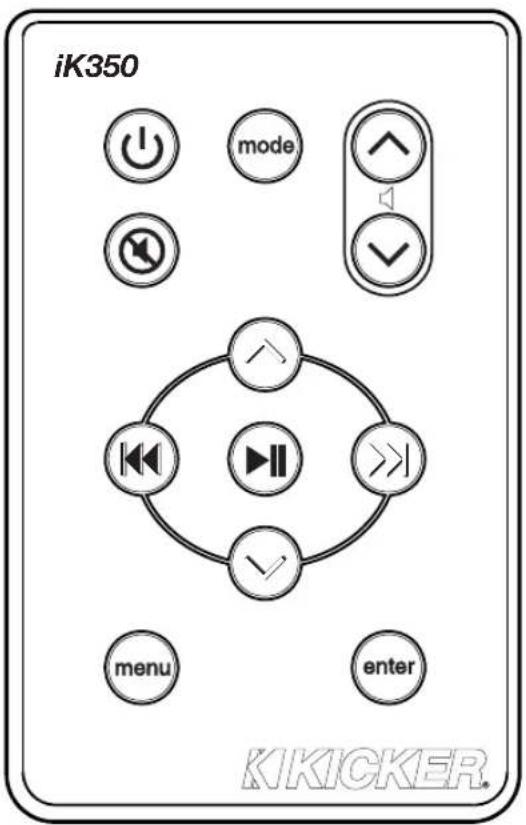

Utilisation de la télécommande

La télécommande à infrarouge permet de commander le baladeur iPod et d'aller dans le menu du système iK350 à partir d'un endroit pratique. Avec cette télécommande, vous pouvez facilement accéder à tous les enregistrements musicaux et vidéo de votre baladeur iPod.

Figure 5

Alimentation (Power) Marche/Arrêt

Silence (Mute) Marche/Arrêt

Changer les options suivantes : sons aigus, sons graves et sources d'entrée pour lK350

Précédent Maintenir appuyé pour le retour rapide

Augmentation du volume

Réduction du volume

Lecture/Pause

Suivant Maintenir appuyé pour l'avance rapide

Remonter dans le répertoire de menus du baladeur iPod Augmentation des valeurs dans le menu du système iK350 Dans le menu Aux-in, appuyer sur la flèche haut pour activer l'entrée auxiliaire

Descendre dans le répertoire de menus du baladeur iPod Diminution des valeurs dans le menu du système IK350 Dans le menu Aux-In, appuyer sur la flèche bas pour désactiver l'entrée auxiliaire

Effectuer les sélections et aller dans les sous-répertoires du baladeur iPod

Aller vers le répertoire racine du baladeur Pod

Raccordement d'appareils externes

Pour raccorder un écran video externe au iK350, vérifiez que la sortie video du baladeur iPod a été activée. Raccordez un cable video composite RCA standard entre la sortie video composite à l'arrère du iK350 et l'entrée video RCA de l'écran video externe. Voir la figure 3. Il s'agit d'un raccordement en mode transit. En cas de problème avec l'écran video externe, consultez le manuel d'utilisation iPod ou les instructions de l'écran video externe.

Pour raccorder un appareil audio externe au iK350, activez la sortie Aux-In à l'aide de la commande rotative, suivant la description de la rubrique Entrée auxiliaire à la page précédente. Raccordez l'appareil de niveau ligne à l'entrée stéréo de 3 mm à l'arrière du iK350 à l'aide du câble auxiliaire fourni. Voir la figure 2. Une distorsion acoustique peut être due à une puissance excessive sur l'entrée auxiliaire. Essayez de réduire la puissance de l'appareil externe jusqu'à disparition de la distorsion acoustique. Remarque : Pour les baladeurs iPod de 1ère à 3e génération, la reproduction audio nécessite l'utilisation de l'entrée auxiliaire.

Pour l'utilisateur du dispositif externe audio, connecter les sorties RCA de la partie avant de IIK 350 sur la source d'entrée du dispositif externe. La sortie audio est réglée à un certain niveau et n'est pas réglable avec la commande du volume de IIK 350. Utiliser le dispositif externe audio pour atténuer le niveau sonore d'entrée et de sortie.

1. Aucun son émis par le iK350 ? Vérifiez que le bouton de volume est réglé à un niveau audible sur le iK350 comme sur le lecteur audio raccordé au iK350. Vérifiez que le mode sourdine du système n'est pas activé. Vérifiez les branchements de l'alimentation. Vérifiez que le iK350 est sous tension et qu'il fonctionne correctement. Essayez de réinitialiser le iK350 en débranchant l'appareil de sa prise murale, puis en le rebranchant au bout de 10 secondes. Vérifiez le mode d'entrée auxiliaire. Si vous essayez d'écouter la

musique d'un appareil auxiliaire, vérifiez que le mode Aux-In est activé et que l'appareil est raccordé à l'entrée stéréo de 3 mm à l'arrière du iK350. Si vous essayez d'écouter la musique d'un baladeur iPod présent dans la station d'accueil, vérifiez que le mode Aux-In est désactivé.

1. La télécommande ne fonctionne pas? Vérifie qu'il n'y a pas d'objet entre la télécommande et le capteur de télécommande en bas à gauche de la grille de l'enceinte de droite. Voir la figure 2. Vérifie la pile de la télécommande, et remplacez-la si nécessaire. Ouvrez le logement de la pile de la télécommande et remplacez la pile au lithium CR20253 V. Vérifie que le baladeur iPod fonctionne correctement. Dans le cas contraire, consultez le paragraphe 3 ci-dessous.
2. Le baladeur iPod ne répond pas ? Vérifie que le baladeur iPod n'est pas en mode pause ou verrouillé. Les vibrations acoustiques dues au niveau élevé de graves du iK350 peuvent entraîner le gel du baladeur iPod. L'utilisation du patin antivibratoire inclus, comme le montre la figure 2, peut prévenir le gel du baladeur iPod. Redémarrez le baladeur iPod en appuyant pendant environ six secondes sur la touche de lecture/pause. Appuyez sur une touche quelconque pour remettre le baladeur iPod sous tension. Si cela ne fonctionne pas, réinitialisez le baladeur iPod en le branchant au connecteur de la station d'accueil iK350. Mettez le baladeur iPod en mode verrouillage, puis remettez le commutateur de verrouillage Hold en position Off (arrêt). Enfin, appuyez simultanément pendant environ six secondes sur la touche centrale et la touche Menu. Pour réinitialiser un baladeur iPod d'origine avec un connecteur de station d'accueil (avec quatre touches sous l'afficheur), appuyez simultanément pendant un certain temps sur la touche de lecture/pause et la touche Menu.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.
