Marque	Whirlpool
Modèle	AGB 667/WP
Référence interne	851266701000
Type d'appareil	Lave-vaisselle professionnel
Série	AGB (gamme professionnelle Whirlpool)
Usage	Restauration professionnelle uniquement
Format panier	50 x 50 cm
Type de chargement	A capot (hood type)
Alimentation électrique	400 V - 50 Hz - 3 phases
Langue de la notice	Multilingue (Instruction for Use)

FOIRE AUX QUESTIONS - AGB 667/WP - INSTRUCTION FOR USE WHIRLPOOL

À quoi sert le Whirlpool AGB 667/WP ?

Le Whirlpool AGB 667/WP est un lave-vaisselle professionnel à usage exclusif en restauration collective, cuisine professionnelle ou établissement de restauration. Il est conçu pour être utilisé uniquement par du personnel formé et habilité.

Comment lancer un cycle de lavage ?

Chargez le panier avec la vaisselle, abaissez le capot, puis sélectionnez le programme souhaité. Appuyez sur la touche de démarrage et attendez la fin du cycle avant de relever le capot. Ne soulevez jamais le capot en cours de cycle sous peine de brûlures par la vapeur.

Quels produits utiliser dans cette machine ?

Utilisez exclusivement des produits de lavage et de rinçage homologués pour lave-vaisselle professionnel (détergent liquide ou en poudre à dosage automatique). N'utilisez jamais de liquide vaisselle main, qui mousse excessivement et endommage la pompe.

La vaisselle sort encore sale - que vérifier ?

Vérifiez que les bras de lavage tournent librement et que leurs orifices ne sont pas obstrués. Contrôlez le niveau et la concentration du détergent, la pression d'arrivée d'eau, et assurez-vous que les paniers ne sont pas surchargés. Nettoyez les filtres si nécessaire.

Comment nettoyer les filtres de la machine ?

En fin de service, retirez le filtre principal situé en fond de cuve, rincez-le à l'eau courante et brossez-le doucement. Vérifiez également le filtre fin. Un nettoyage quotidien est indispensable pour maintenir les performances de lavage et éviter les odeurs.

Que faire si la machine fuit de l'eau ?

Coupez immédiatement l'alimentation en eau et en électricité. Vérifiez que le joint du capot n'est pas endommagé ou mal positionné. Si la fuite provient du dessous de la machine, ne la remettez pas en marche et contactez un technicien agréé Whirlpool.

La machine ne s'allume plus - comment diagnostiquer ?

Vérifiez que la machine est bien raccordée électriquement et que le disjoncteur de la ligne dédiée n'a pas sauté. Contrôlez que le capot est correctement fermé (sécurité de démarrage). Si le problème persiste après ces vérifications, appelez le service technique.

Comment détartrer la machine ?

Utilisez un détartrant professionnel homologué pour lave-vaisselle pro, en suivant la fréquence recommandée par la dureté de l'eau locale. Un adoucisseur d'eau intégré ou externe est conseillé en zone calcaire pour protéger la résistance de chauffe et le bouilleur.

Quelle pression d'eau est nécessaire ?

Le lave-vaisselle professionnel Whirlpool série AGB requiert une pression d'eau comprise entre 0,5 et 4 bars à l'entrée. Une pression insuffisante entraîne de mauvais résultats de rinçage ; une pression trop élevée peut endommager les raccords.

Peut-on utiliser cette machine en milieu domestique ?

Non. Le Whirlpool AGB 667/WP est un appareil exclusivement professionnel, non homologué pour un usage domestique. Son raccordement électrique (tri-phasé) et ses exigences en eau chaude nécessitent une installation de cuisine professionnelle conforme aux normes en vigueur.

Comment entretenir les bras de lavage ?

Retirez les bras de lavage en les dévissant ou en les déclipsant selon le modèle. Rincez-les à l'eau et débouchez chaque orifice avec une aiguille ou cure-dent. Remettez-les en place en vérifiant qu'ils tournent librement avant de relancer la machine.

Où trouver des pièces détachées pour le AGB 667/WP ?

Les pièces d'origine sont disponibles via le service pièces détachées Whirlpool (référence interne 851266701000). Vous pouvez consulter des fournisseurs spécialisés comme Spareka ou contacter directement le SAV Whirlpool professionnel pour obtenir les références exactes.

MODE D'EMPLOI AGB 667/WP - INSTRUCTION FOR USE WHIRLPOOL

1 Avertissements concernant la sécurité et l'utilisation 2 Caractéristiques techniques 3 Installation et mise en place 4 Instructions pour l'installateur 5 Première mise en service pour l'installateur 6 Instructions pour l'utilisateur modèles mécaniques 7 Entretien et nettoyage (utilisateur) 8 Problèmes et anomalies (utilisateur)

Nous vous remercions d'avoir choisi l'un de nos produits. Nous vous conseillons de lire attentivement toutes les instructions contenues dans la présente notice afin de connaître les conditions les plus appropriées pour une utilisation correcte du lave-vaisselle.

INSTRUCTIONS TECHNIQUES :

Elles sont destinées au personnel qualifié qui doit effectuer l'installation, la mise en service, le contrôle définitif ainsi que les éventuelles interventions d'assistance.

INSTRUCTIONS POUR L'UTILISATEUR :

Elles reportent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien du lave-vaisselle.

1 AVERTISSEMENTS CONCERNANT LA SÉCURITÉ ET L'UTILISATION

LA PRÉSENTE NOTICE EST PARTIE INTÉGRANTE DU LAVE-VAISSELLE ; IL FAUT TOUJOURS LA CONSERVER SOIGNEUSEMENT À PROXIMITÉ DE L'APPAREIL.

LA MISE EN PLACE, LES RACCORDEMENTS, LA MISE EN SERVICE, L'ÉLIMINATION DES INCONVÉNIENTS ET LE REMPLACEMENT DU CÂBLE D'ALIMENTATION DOIVENT ÊTRE EXÉCUTÉS PAR UN PERSONNEL QUALIFIÉ.

LE LAVE-VAISSELLE EST EXCLUSIVEMENT DESTINÉ À UN USAGE COLLECTIF ET IL DOIT ÊTRE UTILISÉ PAR UN PERSONNEL AUTORISÉ. IL EST PRÉVU POUR LE LAVAGE DE LA VAISSELLE (ASSIETTES, TASSES, BOLS, PLATS, COUVERTS) ET SIMILAIRES DANS LE SECTEUR DE LA GASTRONOMIE ET DE LA RESTAURATION COLLECTIVE. IL EST CONFORME AUX NORMES INTERNATIONALES DE SÉCURITÉ ÉLECTRIQUE ET MÉCANIQUE (CEI-EN-IEC 60335-2-58/61770) ET DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ RELATIVE AUX DOMMAGES CAUSÉS AUX PERSONNES OU AUX CHOSES ET DUS AU NON-RESPECT DES INSTRUCTIONS CONTENUES DANS LA PRÉSENTE NOTICE, À UNE UTILISATION IMPROPRE, À L'ALTÉRATION NE SERAIT-CE QUE D'UNE SEULE PARTIE DE L'APPAREIL ET À L'UTILISATION DE PIÈCES DE RECHANGE NON ORIGINALES.

LA CONNEXION DE TERRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L'INSTALLATION ÉLECTRIQUE EST OBLIGATOIRE. SI LE CÂBLE D'ALIMENTATION EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ PAR LE FABRICANT, SON SERVICE APRÈS-VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIRE AFIN D'ÉVITER UN DANGER.

CET APPAREIL EST MARQUÉ CONFORMÉMENT À LA DIRECTIVE EUROPÉENNE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE).

EN ASSURANT L'ÉLIMINATION CORRECTE DE CE PRODUIT, L'UTILISATEUR CONTRIBUE À PRÉVENIR LES CONSÉQUENCES NÉGATIVES POTENTIELLES POUR L'ENVIRONNEMENT ET LA SANTÉ.

LE SYMBOLE ✉ PRÉSENT SUR L'APPAREIL OU DANS LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE DOIT PAS ÊTRE TRAITÉ COMME UNE ORDURE MÉNAGÈRE MAIS QU'IL DOIT ÊTRE REMIS À UN CENTRE DE COLLECTE APPROPRIÉ POUR LE RECYCLAGE DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES.

ÉLIMINEZ L'APPAREIL CONFORMÉMENT AUX RÉGLEMENTATIONS LOCALES CONCERNANT LE TRAITEMENT DES DÉCHETS. POUR TOUTE AUTRE INFORMATION CONCERNANT LE TRAITEMENT, LA RÉCUPÉRATION ET LE RECYCLAGE DE CE PRODUIT, ADRESSEZ-VOUS AU SERVICE LOCAL COMPÉTENT DE COLLECTE DES ORDURES MÉNAGÈRES OU AU MAGASIN DANS LEQUEL LE PRODUIT A ÉTÉ ACHETÉ.

N'INTRODUISEZ PAS DE SOLVANTS TELS QUE L'ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER UNE EXPLOSION. N'INTRODUISEZ PAS DE VAISSELLE SALE CONTENANT DE LA CENDRE, DE LA CIRE OU DU VERNIS.

N'UTILISEZ JAMAIS LE LAVE-VAISSELLE OU SES PARTIES COMME ÉCHELLE, SUPPORT OU SOUTIEN POUR LES PERSONNES, LES OBJETS OU LES ANIMAUX.

LE FAIT DE S'APPUYER OU DE S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE-VAISSELLE POURRAIT ENTRAÎNER LE BASCULEMENT DE CE DERNIER ET DONC UN GRAVE DANGER POUR LES PERSONNES.

NE LAISSEZ JAMAIS LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ELLE POURRAIT CAUSER UN RISQUE DE TRÉBUCHEMENT.

NE BUVEZ PAS L'EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE.

L'APPAREIL N'EST PAS PRÉVU POUR ÊTRE UTILISÉ PAR DES MINEURS OU DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, MANQUANT D'EXPÉRIENCE ET DE CONNAISSANCE. L'UTILISATION DE L'APPAREIL EST AUTORISÉE À CES PERSONNES EXCLUSIVEMENT SOUS LA SURVEILLANCE D'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ.

2 CARACTÉRISTIQUES TECHNIQUES

		AGB668/WPABG668/DPAGB671/WPAGB671/DP	AGB672/WP	AGB667/WP
Tension d'alimentation	V	400V/3+N230V/1	400V/3+N230V/1	400V/3+N
Fréquence	Hz	50	50	50
Puissance max. absorbée	kW	6,75	6,75	10,75
Puissance résistance du boiler	kW	6	6	10
Puissance résistance de la cuve	kW	3	3	3
Puissance pompe de lavage	kW	0,75	0,75	0,75
Pression eau d'alimentation	kPa	200-400	200-400	200-400
Température eau d'alimentation	°C	50 – 60	50 – 60	50 – 60
Dureté eau d'alimentation	°dF	7 – 12	7 – 12	7 – 12
Consommation d'eau pour cycle de rinçage	l	3,5	3,5	3,5
Capacité du boiler	l	7	9	12
Capacité de la cuve	l	28	28	28
Durée des cycles standard avec alimentation d'eau à 50°C	s	60/120	60/120	60/120
Niveau sonore	dB(A)	67	67	67
Degré de protection	IPX	4	4	4
Poids net	kg	115	115	117
Type de câble d'alimentation	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

3 INSTALLATION ET MISE EN PLACE

INSTALLATION ET MISE EN PLACE

Transportez le lave-vaisselle sur le lieu d'installation, enlevez l'emballage, vérifiez l'intégralité de l'appareil et de ses composants. En cas de dommages, ceux-ci doivent être notifiés par écrit au transporteur.

Les éléments d'emballage (sachets en plastique, mousse de polystyrène, clous, etc.) ne doivent pas être laissés à la portée des enfants ni des animaux domestiques car ils représentent des sources potentielles de danger.

Tous les matériaux utilisés pour l'emballage sont compatibles avec l'environnement. Ils peuvent être conservés sans danger ou être éliminés dans un centre spécialisé de collecte des déchets.

Les éléments en plastique sujets à un éventuel recyclage sont regroupés de la façon suivante :

PE polyéthylène : pellicule extérieure de l'emballage, sachet de la notice d'emploi, sachets de protection.

PP polypropylène : feuillards.

PS mousse de polystyrène : coins de protection, couvercle emballage.

Les éléments en bois et en carton doivent être éliminés conformément aux normes en vigueur.

En cas d'élimination du produit, éviter de le jeter dans la nature ; la démolition doit avoir lieu conformément aux normes en vigueur. Toutes les parties métalliques sont en acier inoxydable et démontables.

Les parties en plastique reportent le symbole du matériau correspondant.

MISE EN PLACE :

Attention : L'installation interne ainsi que les locaux dans lesquels sont installés les appareils pour les collectivités doivent être conformes aux normes en vigueur.

Le constructeur décline toute responsabilité relative aux dommages directs ou indirects aux personnes ou aux choses dérivant du non respect desdites normes.

Avant l'installation vérifier l'absence à proximité de l'appareil ou la protection adéquate d'objets ou de matériels susceptibles d'être endommagés par la vapeur d'eau ou par des éclaboussures de produit de lavage.

Positionner le lave-vaisselle à l'endroit souhaité et enlever la pellicule de protection.

Mettre à niveau le lave-vaisselle (à l'aide d'un niveau) sur les quatre pieds réglés de manière à garantir sa stabilité ; toute autre solution doit être approuvée par le constructeur.

4 INSTRUCTIONS POUR L'INSTALLATEUR

RACCORDEMENT HYDRAULIQUE ET EVACUATION :

Les tuyaux hydrauliques et le câble d'alimentation électrique sortent à l'arrière de l'appareil. Raccorder le tuyau d'alimentation d'eau à une prise à orifice fileté 3/4" gaz.

Pour le raccordement au réseau d'amenée d'eau, utiliser exclusivement des tuyaux neufs ; ne pas utiliser de vieux tuyaux ou des tuyaux ayant déjà servi.

La pression dynamique d'alimentation devra être comprise entre 2 et 4 bars ; si elle est supérieure, il faut installer un réducteur de pression.

Il faut absolument installer un robinet général sur la conduite d'amenée d'eau d'alimentation ; le robinet devra être accessible une fois que l'installation est terminée, ne pas installer le robinet derrière le lave-vaisselle.

La durée des cycles déclarée se réfère à une alimentation à l'eau chaude à 50°C.

En cas d'alimentation à l'eau froide, la durée pourrait augmenter en fonction de la température de l'eau en entrée, le lave-vaisselle prévoyant un rinçage à température et à pression constantes.

ÉVACUATION :

Tout lave-vaisselle est muni d'un tuyau pour le raccordement à l'évacuation ; celui-ci devra être prévu au sol, avec une bonde siphoïde.

Attention : s'assurer que les tuyaux d'alimentation et d'évacuation ne sont pas pliés, étranglés ou écrasés après l'installation.

4.1 Branchement électrique

Le branchement électrique du lave-vaisselle et des éventuels appareils supplémentaires doit être confié à un personnel autorisé et qualifié, conformément aux normes en vigueur ; respecter également les dispositions techniques de branchement.

La puissance totale installée est reportée sur la plaquette des données techniques de l'appareil.

Il est interdit de protéger d'autres appareils en même temps que le lave-vaisselle.

Le revendeur devra veiller à l'installation, conformément aux normes en vigueur, d'un interrupteur général sur la ligne d'alimentation électrique et d'un disjoncteur différentiel compatible avec les caractéristiques de l'appareil.

Ces interrupteurs doivent être installés à proximité du lave-vaisselle, être facilement accessibles après l'installation et garantir la déconnexion complète du réseau électrique dans les conditions de la catégorie de surtension III. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Attention !!!

Le lave-vaisselle est hors tension uniquement lorsque l'interrupteur général est fermé.

• Brancher l'appareil au système équipotentiel. La borne ▼ de branchement est placée en bas à l'arrière de l'appareil.
• Le conducteur de protection (PE) est de couleur jaune-verte, le conducteur neutre (N) de couleur bleue et les conducteurs de phase (L1, L2, L3) de couleur noire, grise et marron.

5 PREMIÈRE MISE EN SERVICE (Installateur)

PREMIÈRE MISE EN SERVICE

Le système électrique de protection doit être soumis à un test fonctionnel avant toute mise en service.

L'installation doit être exécutée et/ou vérifiée par le revendeur agréé qui veillera à la première mise en service et à fournir les instructions relatives au fonctionnement du lave-vaisselle.

PRÉPARATION À L'UTILISATION

Important :

Le doseur du produit de rinçage est toujours présent, le doseur du produit de lavage n'est présent que sur certains modèles.

Si les deux doseurs sont présents, placer les bacs extérieurs du produit de lavage et du produit de rinçage puis y introduire les tuyaux respectifs de tirant situés à l'arrière de l'appareil.

Tuyau rouge : produit de lavage

Tuyau transparent : produit de rinçage

Avant d'introduire les tuyaux dans les bacs, appliquer aux extrémités le poids (nécessaire pour maintenir le tirant d'eau au fond du bac) et le filtre comme l'illustre la figure.

Pour le réglage, agir sur les vis de réglage indiquées dans la figure. Il est recommandé de faire exécuter cette opération par le personnel du fournisseur des produits de lavage.

Si le doseur du produit de lavage n'est pas pré-monté, il est possible de l'installer dans un second temps en commandant le KIT correspondant.

Il est également possible de raccorder un doseur extérieur en exécutant le branchement électrique à l'aide d'un câble 2x0,5 mm type H05 RN-F, inséré à travers le passage indiqué dans le schéma CARACTÉRISTIQUES TECHNIQUES et branché comme l'illustre le schéma électrique fourni avec le lave-vaisselle.

Le doseur doit être de 230V/50 Hz avec une puissance maximum absorbée de 15 W.

Raccorder le doseur du produit de lavage extérieur au lave-vaisselle à travers le tuyau rouge cité ci-dessus.

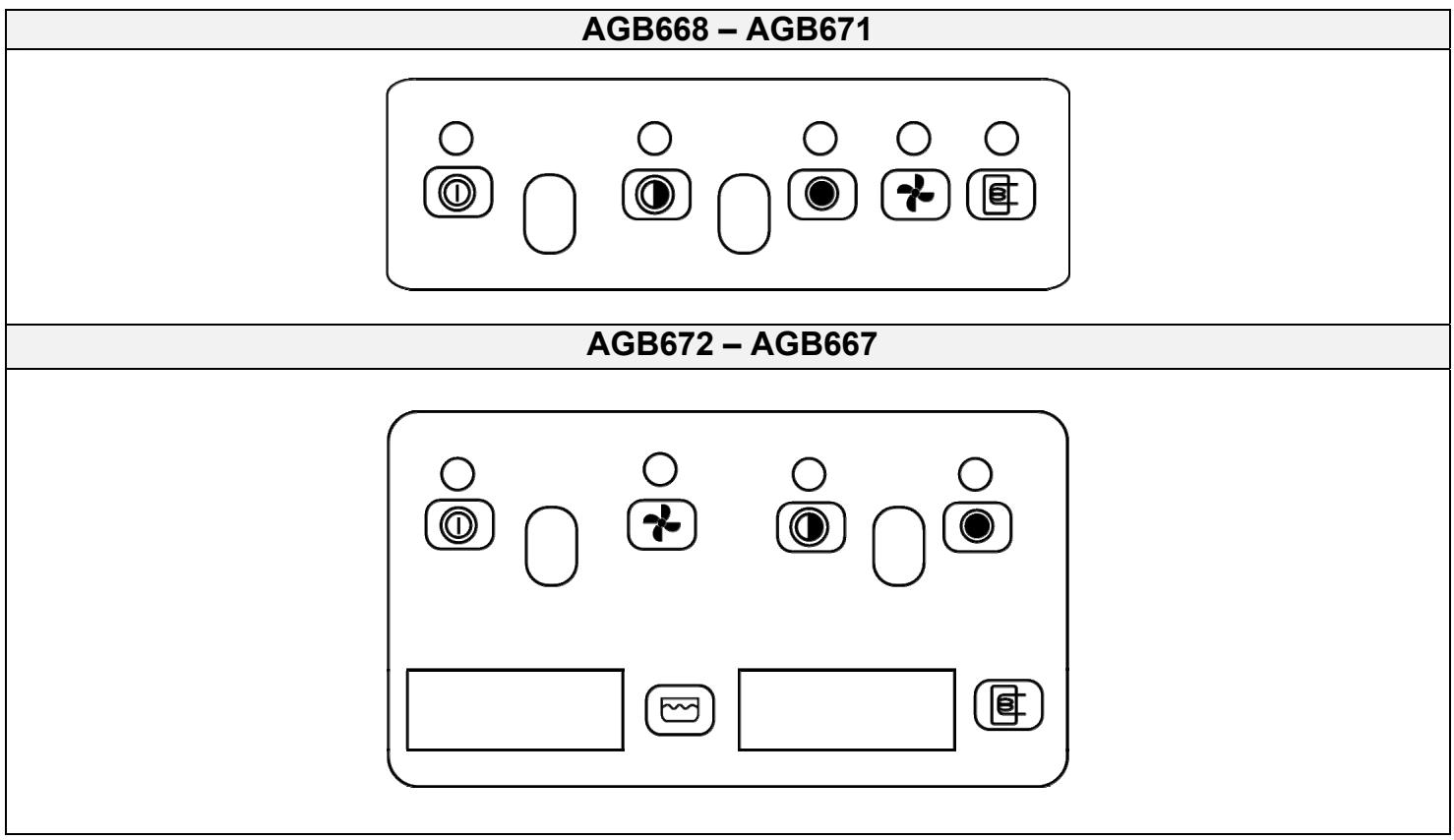

6 INSTRUCTIONS POUR L'UTILISATEUR

	Interrupteur marche/arrêt		Symbole température cuve
	Témoin cycle de lavage		Symbole température boiler
	Témoin boiler		Sélecteur cycle

6.1 Avant le lavage

Utiliser exclusivement des produits de lavage et de rinçage pour lave-vaisselle industriels.

Ne pas utiliser de produits vaisselle prévus pour le lavage à la main.

Il est conseillé d'utiliser des produits spécialement conçus pour ce lave-vaisselle.

Pendant l'appoint des réservoirs, faire attention de ne pas échanger les produits car ceci pourrait entraîner de mauvais fonctionnements et des dommages au lave-vaisselle.

Ne pas mélanger de produits de lavage différents car ceci endommagerait le dispositif de dosage.

Les produits de lavage pour lave-vaisselle industriels peuvent causer de graves irritations. Respecter attentivement les instructions du fabricant du produit de lavage reportées sur l'emballage.

Ouvrir le robinet du réseau d'eau (réseau).	Vérifier :		Enclencher l'interrupteur général (réseau), sur l'afficheur apparaît "OFF".
	Le niveau du produit de lavage et de rinçage dans les bacs.	Le positionnement correct des filtres, la rotation des arroseurs, l'absence de corps étrangers dans le lave-vaisselle.

6.2 Choix du programme

PROGRAMME	TYPE DE SALETE	DUREE (*)
	verres, tasses, assiettes modérément sales	Courte, 60 secondes environ
	couverts et assiettes sales	Moyenne, 120 secondes environ

(*) La durée des cycles indiquée ci-dessus se réfère à un raccordement triphasé, avec une alimentation à l'eau chaude à 50°C. En cas d'alimentation à l'eau froide, la durée des cycles pourrait augmenter en fonction de la température de l'eau en entrée.

6.3 Chargement de la vaisselle

Assiettes

Le panier peut contenir 12 assiettes creuses ou 18 assiettes plates. Éliminer des assiettes tout résidu solide (os, écorces, noyaux, etc.) ; laisser tremper au préalable dans l'eau froide les assiettes présentant des résidus secs de fromage, œuf, etc.

Placer les verres tournés vers le bas.

Couverts

Utiliser le ou les panier(s) prévu(s) à cet effet. Disposer les couverts pêle-mêle de préférence avec le manche tourné vers le bas, en faisant attention de ne pas se blesser avec les dents des fourchettes et les lames des couteaux.

6.4 Première utilisation journalière (cuve et boiler vides) modèles AGB668 – AGB671

Le panneau et les symboles présentés dans cette notice pourraient se référer à des fonctions non présentes dans votre appareil.	Actions et résultats

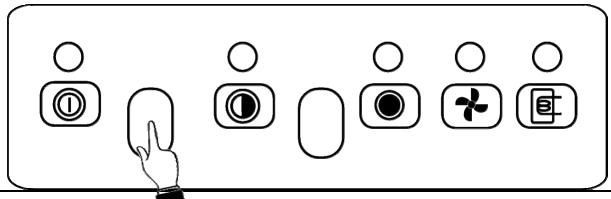

	Enclencher l'interrupteur mural, ouvrir le capot, introduire le trop-plein, refermer le capot.Appuyer sur le bouton [IMAGE], le témoin de mise sous tension s'allume : chargement de l'eau dans le boiler et dans la cuve.Une fois que les chargements du boiler et de la cuvesont terminés, le témoin du boiler [IMAGE] s'allume.
		Ouvrir le capot et charger le panier.

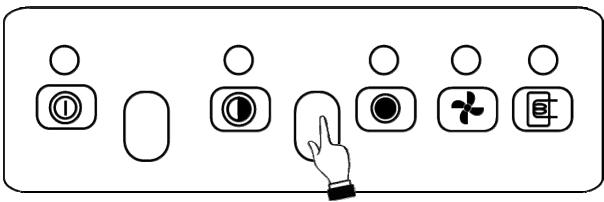

		Sélectionner le programme souhaité : [IMAGE]Cycle court ou [IMAGE]Cycle moyen

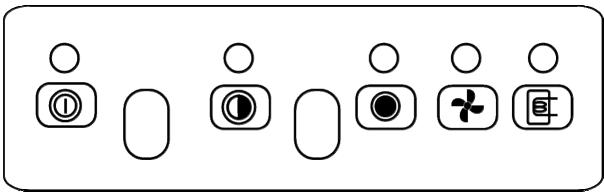

		Attendre que le témoin boiler [IMAGE] s'éteigne.Pour démarrer le cycle de lavage, fermer le capot.
		Cycle en cours, le témoin cycle [IMAGE] s'allume. Si le capot est ouvert pendant le cycle, le programme s'arrête et se réinitialise ; pour redémarrer refermer le capot.

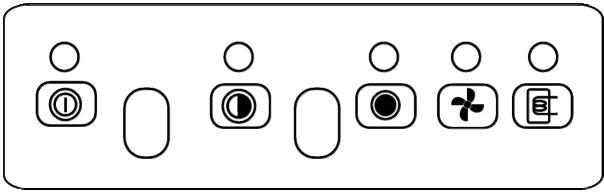

		Une fois que le programme est terminé, le témoin cycle [IMAGE] s'éteint et le témoin boiler [IMAGE] s'allume.
		Ouvrir le capot et vider le panier.

6.5 Première utilisation journalière (cuve et boiler vides) modèles

AGB672 - AGB667

Le panneau et les symboles présentés dans cette notice pourraient se référer à des fonctions non présentes dans votre appareil.	Actions et résultats

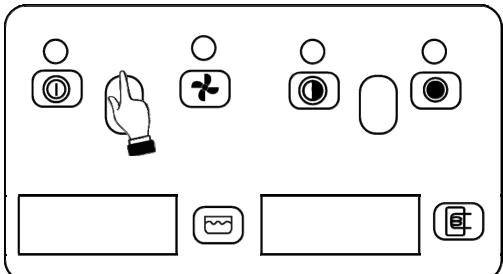

	Enclencher l'interrupteur mural, ouvrir le capot, introduire le trop-plein, refermer le capot.Appuyer sur le bouton [IMAGE], le témoin de mise sous tension s'allume : chargement de l'eau dans le boiler et dans la cuve.
	Ouvrir le capot et charger le panier.

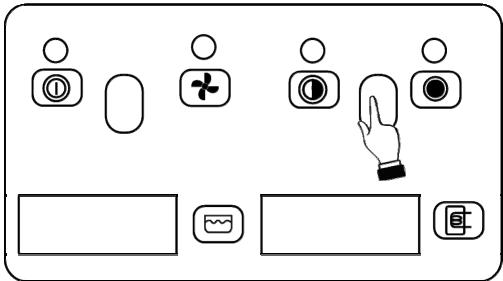

	Sélectionner le programme souhaité : [IMAGE]Cycle court ou [IMAGE]Cycle moyen
	Attendre que le thermomètre du boiler [IMAGE] indique une température de 84°C .Pour démarrer le cycle de lavage, fermer le capot.
	Cycle en cours, le témoin cycle 📋s'allume. Si le capot est ouvert pendant le cycle, le programme s'arrête et se réinitialise ; pour redémarrer refermer le capot.
	Une fois que le programme est terminé, le témoin cycle 📋s'éteint.
	Ouvrir le capot et vider le panier.

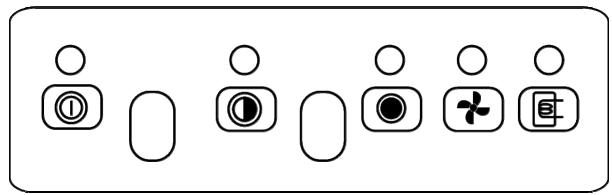

6.6 Évacuation totale en fin de journée

Évacuation totale en fin de journée (modèles avec pompe d'évacuation)

Arrêter l'appareil en appuyant sur le bouton de

marche/arrêt Ⓗ, ouvrir le capot, enlever le trop-

plein, appuyer sur le bouton pompe d'évacuation jusqu'à ce que la cuve soit complètement vidée. Pour remettre l'appareil en marche il faut donc replacer le trop-plein dans la cuve, fermer le capot et appuyer sur le bouton marche/arrêt Ⓔ, ou bien en cas de fin de service, fermer l'interrupteur général mural.

Évacuation totale en fin de journée (modèles sans pompe d'évacuation)

Arrêter l'appareil en appuyant sur le bouton de

marche/arrêt Ⓔ, ouvrir le capot, enlever le trop-plein, et attendre le vidage complet de la cuve. Remettre le trop-plein et fermer le capot. Fermer l'interrupteur général mural.

Ne pas arrêter le lave-vaisselle lorsque de l'eau est dans la cuve, exécuter toujours l'évacuation au préalable. En fin de service, après avoir effectué l'évacuation finale, arrêter l'appareil en appuyant sur

le bouton marche/arrêt Ⓔ, fermer l'interrupteur mural et fermer le robinet de barrage de l'eau. Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.

7 ENTRETIEN ET NETTOYAGE

Même si le lave-vaisselle ne nécessite aucun entretien programmé particulier, il est conseillé de le faire contrôler deux fois par an par un technicien spécialisé.

N.B. : Le fabricant décline toute responsabilité relative à des endommagements intentionnels ou dus à l'incurie, à la négligence, au non-respect des prescriptions, des instructions et des normes ou à des raccordements incorrects.

7.1 Nettoyage quotidien

Le lave-vaisselle répond au degré de protection IPX4, mais il est interdit d'utiliser des jets d'eau directs pour le nettoyage.

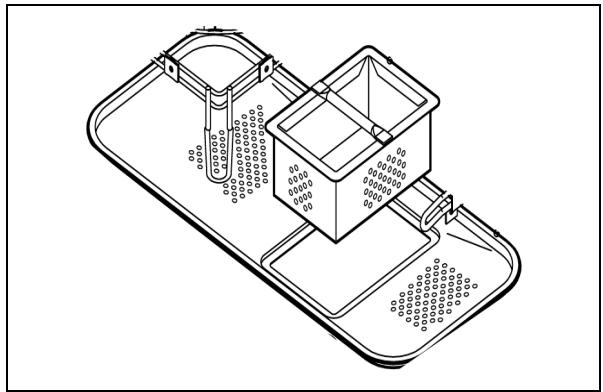

NETTOYAGE DU FILTRE PENDANT LA JOURNÉE

En cas d'utilisation particulièrement intense, il est conseillé d'effectuer le nettoyage du filtre tous les 30-40 cycles pour maintenir le bon fonctionnement de l'appareil. Pour cette opération, exécuter l'évacuation partielle de la cuve.

Enlever les filtres (il suffit de les soulever de leur logement comme l'illustre la figure), en évitant de faire tomber des résidus grossiers dans le puits sous les filtres, nettoyer ces derniers des résidus et les rincer abondamment. Les replacer correctement. Pour cette opération, ne pas utiliser d'objets pointus ou coupants.

Nettoyer les éventuelles incrustations de calcaire pour éviter toute accumulation ;

- Nettoyer soigneusement et fréquemment les surfaces à l'aide d'un chiffon humide. Utiliser des produits de nettoyage neutres, non abrasifs, dépourvus de substances à base de chlore, corrosives ou endommageant l'acier inox.

Ne pas utiliser non plus les produits reportés ci-dessus pour nettoyer le sol sous le lave-vaisselle ou à proximité de celui-ci pour éviter que des vapeurs ou des gouttes ne puissent endommager les surfaces en acier.

7.2 Contrôles périodiques

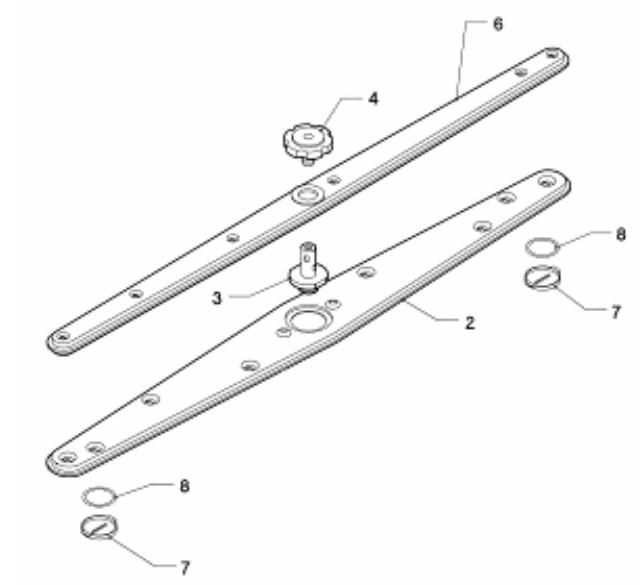

Démonter les arroseurs (inférieur et supérieur 2-4) en dévissant la vis centrale (4) ; dévisser les bouchons aux deux extrémités des arroseurs de lavage (7).

Nettoyer les trous et les gicleurs sous un jet d'eau courante propre, pour cette opération ne pas utiliser d'outils susceptibles de causer des dommages. Remonter soigneusement les arroseurs.

Nettoyer l'extérieur de l'appareil à l'aide d'un chiffon humide et de savon neutre puis rincer soigneusement et sécher.

7.3 Non utilisation prolongée

S'il est prévu de ne pas utiliser le lave-vaisselle pendant une période de temps plutôt longue, il faut effectuer la vidange du dispositif de distribution du produit de lavage et du produit de rinçage pour éviter toute cristallisation et tout dommage aux pompes : enlever les tuyaux de tirant des bacs des produits de lavage et de rinçage puis les plonger dans un récipient contenant de l'eau propre, exécuter quelques cycles de lavage, effectuer l'évacuation complète.

Enfin, fermer l'interrupteur général, fermer le robinet d'amenée d'eau. Les tuyaux de tirant des produits de lavage et de rinçage devront être réinsérés dans les bacs au moment de la mise en service, en prenant soin de ne pas les inverser (tuyau rouge = produit de lavage ; tuyau transparent = produit de rinçage).

Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.

8 PROBLÈMES ET ANOMALIES (UTILISATEUR)

PROBLEME	CAUSE POSSIBLE	SOLUTION POSSIBLE
LE TEMOIN DE LIGNE NE S'ALLUME PAS	Absence de tension de réseau	Vérifier le branchement au réseau électrique.
LE PROGRAMME DE LAVAGE NE DEMARRE PAS	Le remplissage du lave-vaisselle n'est pas encore terminé.	Attendre que le témoin du boiler s'allume.
MAUVAIS RESULTATS DE LAVAGE	Trous de lavage des arroseurs bouchés ou incrustés	Démonter et nettoyer les arroseurs (10.2 Contrôles périodiques)
	Produit de lavage ou produit de rinçage insuffisant ou non approprié	Vérifier le type et la quantité du produit de lavage.
	Assiettes/verres mal rangés	Disposer les assiettes/verres de manière adéquate.
	Basse température de lavage	Vérifier la température affichée, si elle est inférieure à 50° contacter le service après-vente.
	Cycle sélectionné inadéquat	Augmenter la durée du cycle de lavage, notamment si la vaisselle est très sale ou sèche.
RINÇAGE INSUFFISANT	Gicleurs des arroseurs bouchés Boiler incrusté de calcaire	Vérifier la propreté des gicleurs et si l'adoucisseur éventuellement monté fonctionne correctement.
VERRES ET COUVERTS TACHES	Produit de rinçage inadéquat et mal distribué.Dureté de l'eau supérieure à 12°dF ou beaucoup de sels dissous	Vérifier si le bac du produit de rinçage correspond au type d'eau du réseau.Si le problème persiste, contacter le service après-vente.
PRESENCE D'EAU DANS LA CUVE APRES L'ÉVACUATION	Tuyau d'évacuation mal positionné ou partiellement bouché	Vérifier si le tuyau et l'évacuation du lave-vaisselle ne sont pas obstrués et si le tuyau d'évacuation n'est pas positionné trop haut ; voir schéma de raccordement.
